气溶胶灭火系统设计要求
气溶胶自动灭火系统技术介绍
S 型气溶胶自动灭火系统技术介绍（以QYS 品牌为例）一、概述QYS 固定式自动灭火装置（以下简称QYS 灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房及电子计算机房等防护区。
1、产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
2、主要用途及适用范围：2.1 电气火灾：通讯机房、通讯基站、电子计算机房等含有精密仪器设备的电器火灾。
变配电室、发电机房、电缆夹层、电缆井、电缆沟等不含精密仪器设备场所的电器火灾。
2.2 固体表面火灾使用或储存可燃固体物质场所内的可燃固体物质表面火灾。
2.3 液体火灾生产、使用或储存柴油（—35 号柴油除外）、重油、变压器油、动植物油等各类丙类可燃液体场所的液体火灾。
2.4 灭火前能切断气源的气体火灾。
3、S 型QYS气溶胶自动灭火装置规格型号4、SOK 灭火装置型号的组成及其代表意义5、QYS 灭火装置对防护区的要求：防护区应相对封闭。
6、QYS 灭火装置属S型气溶胶灭火装置，无毒害，无腐蚀，不损耗大气臭氧层，是绿色环保产品。
结构与工作原理1、QYS 落地式灭火装置主要由药筒、气体发生器、柜体三部分组成。
其中，药筒装在气体发生器中，而每个柜体又根据型号不同装有不同数量的气体发生器。
见图图 1 QYS 自动灭火装置结构图2、QYS 悬挂式灭火装置主要由药筒和外筒两部分组成。
见图 2图 2 SOK 悬挂式灭火装置结构图3QYS 灭火装置的灭火机理 3.1 吸热降温灭火机理SOK 灭火剂中的固体微粒主要为 SrO 、SrCO 3和 Sr(OH)2，这三种物质在火焰上均会 发生强烈的吸热反应。
气体灭火系统设计规范
气体灭火系统设计规范气体灭火系统设计规范Code for design of gas fire extinguishing systems标准号：GB 50370-发布日期：年 03 月 02 日实施日期：年 05 月 01 日发布单位：中华人民共和国建设部 / 中华人民共和国国家质量监督检验检疫总局出版单位：中国计划出版社摘要：本规范是根据建设部建标 [ ]269 5- 文《——年度工程建设国家标准制定、修订计划》要求编制完成的。
本规范共分六章内容包括 : 总则、术语和符号、设计要求、系统组件、操作与控制、安全要求等。
其中，第 3.1.4、3.1.5、3.1.15、3.1.16、3.2.7、3.2.9、3.3.1、3.3.7、3.3.16、3.4.1、3.4.3、3.5.1、3.5.5、4.1.3、4.1.4、4.1.8、4.1.10、5.0.2、5.0.4、5.0.8 等条为强制性条文。
1 总则1.0.1 为合理设计气体灭火系统，减少火灾危害，保护人身和财产的安全，制定本规范。
1.0.2 本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、 IG541 混合气体和热气溶胶全淹没灭火系统的设计。
1.0.3 气体灭火系统的设计，应遵循国家有关方针和政策，做到安全可靠、技术先进、经济合理 1.0.4 设计采用的系统产品及组件，必须符合国家有关标准和规定的要求。
1.0.5 气体灭火系统设计，除应符合本规范外，还应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 防护区 protected area满足全淹没灭火系统要求的有限封闭空间。
2.1.2 全淹没灭火系统 total flooding extinguishing system在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭火系统。
2.1.3 管网灭火系统 piping extinguishing system按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管支管输送至喷放组件实施喷放的灭火系统。
气溶胶灭火系统说明书
一、热气溶胶灭火技术简介 1、YHQRR 热气溶胶灭火机理 ....2、YHQRR 热气溶胶灭火技术性能目录.2二、 YHQRR 热气溶胶灭火装置的技术特点3...1、可靠的启动装置2、独特的冷却装置3、产品选型及分类4、灵活的应用方式5、市场技术优势 ..3 33 4 4三、 YHQRR 热气溶胶灭火系统设计要求4..1、YHQRR 热气溶胶灭火系统适用范围 .....2、YHQRR 热气溶胶灭火系统设计基本参数3、YHQRR 热气溶胶灭火剂设计用量计算4、YHQRR 热气溶胶灭火系统配置要求 .....4 45 5四、 YHQRR 热气溶胶灭火系统注意事项7..1、YHQRR 热气溶胶灭火系统设计、施工注意事项2、YHQRR 热气溶胶灭火系统调试注意事项 ......3、YHQRR 热气溶胶灭火系统管理注意事项 ......、热气溶胶灭火技术简介1、YHQRR 热气溶胶灭火机理“气溶胶” 是指液态或固态的微粒悬浮于气体介质中的一种物质，其灭火机理如下所述：1.1、吸热降温灭火机理热气溶胶产物中的固体微粒主要为M20 、M2C03 和MHC03 ，这三种物质在火焰上均会发生强烈的吸热反应。
M20在温度大于350C时就会分解，M2C03的熔点为891 C，超过这个温度就会分解，MHC03在100C开始分解,200 C时完全分解，这些都是强烈的吸热反应，另外，M20和C在高温下还可能进行如下吸热反应：M20+CH2 M+C0 2M 20+CH4M+C02上述反应都是强烈的吸热反应，这些固体微粒在火场中发生上述化学反应之前的物理气化过程中还需要从火焰中吸收大量的热，使其达到上述反应所需的温度而进行反应。
任何火灾在较短的时间内所释出的热量是有限的，如果在较短的时间内，气溶胶中的上述固体微粒能够吸收火焰的部分热量，那么火焰的温度就会降低，则辐射到可燃烧物燃烧面时，用于气化可燃物分子和将已经气化的可燃烧分子裂解成自由基的热量就会减少，燃烧反应的速度就会得到一定程度的抑制，这种作用在火灾初期尤为明显。
机房自动灭火系统
IG-541混合气体自动灭火系统●灭火特点1) 保护环境。
IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体以52%、40%、8%的比例混合而成，故它的释放只是将这些天然的气体放回大气层，对臭氧耗损潜能值（ODP）为零、温室效应潜能值（GWP）为零，且此灭火剂在灭火时不会发生化学反应，不污染环境、无毒、无腐蚀、电绝缘性能好。
2) 保护生命安全。
IG-541混合气体是一种无色透明的气体，喷放时不会形成浓雾而影响视野，利于逃生，且防护区内的工作人员仍能正常地呼吸，便于火灾发生后能及时扑救，减少损失。
3) 保护财产安全。
IG-541混合气体以压缩气体的形式储存，喷放时温度变化很小，不会对保护设备构成伤害。
●灭火机理通过降低防护区内的氧气浓度（由空气正常含氧量的21%降至12.5%），使其不能维持燃烧而达到灭火的目的。
应用方式为全淹没灭火。
●适用范围IG-541灭火系统适用于扑救下列火灾：1）可燃液体和可熔化固体的火灾；2）可燃气体的火灾；3）可燃固体的表面火灾；4）电气火灾。
IG-541灭火系统适用于保护封闭空间的场所，其典型火灾危险性场所：1）电气和电子设备室；2）通讯设备室；3）国家保护文物中的金属、纸绢质制品和音像档案库；4）易燃和可燃液体储存间；5）喷放灭火剂之前可切断可燃、助燃气体气源的可燃气体火灾危险场所；6）经常有人工作的防护区。
●产品特点本公司精心研制开发的ZI系列IG-541混合气体自动灭火系统设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。
产品通过了国家固定灭火系统和耐火构件质量监督检验测试中心的检测，各项指标均符合经国家固定灭火系统技术委员会审查的QHSB06-2000《IG-541混合气体灭火系统》企业标准和GA400—2002《气体灭火系统零部件性能要求和试验方法》标准的要求。
S型气溶胶自动灭火系统技术介绍

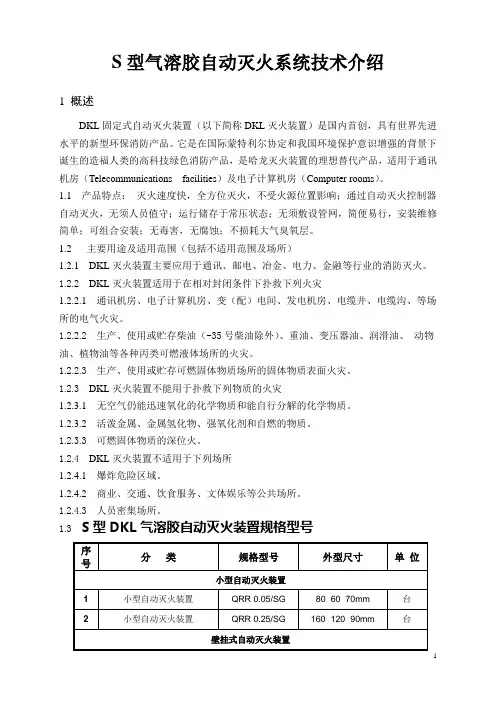

S型气溶胶自动灭火系统技术介绍1 概述DKL固定式自动灭火装置（以下简称DKL灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房（Telecommunications facilities）及电子计算机房（Computer rooms）。
1.1 产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
1.2 主要用途及适用范围（包括不适用范围及场所）1.2.1 DKL灭火装置主要应用于通讯、邮电、冶金、电力、金融等行业的消防灭火。
1.2.2 DKL灭火装置适用于在相对封闭条件下扑救下列火灾1.2.2.1 通讯机房、电子计算机房、变（配）电间、发电机房、电缆井、电缆沟、等场所的电气火灾。
1.2.2.2 生产、使用或贮存柴油（-35号柴油除外）、重油、变压器油、润滑油、动物油、植物油等各种丙类可燃液体场所的火灾。
1.2.2.3 生产、使用或贮存可燃固体物质场所的固体物质表面火灾。
1.2.3 DKL灭火装置不能用于扑救下列物质的火灾1.2.3.1 无空气仍能迅速氧化的化学物质和能自行分解的化学物质。
1.2.3.2 活泼金属、金属氢化物、强氧化剂和自燃的物质。
1.2.3.3 可燃固体物质的深位火。
1.2.4 DKL灭火装置不适用于下列场所1.2.4.1 爆炸危险区域。
1.2.4.2 商业、交通、饮食服务、文体娱乐等公共场所。
1.2.4.3 人员密集场所。
1.3 S型DKL气溶胶自动灭火装置规格型号1.4 DKL灭火装置型号的组成及其代表意义S代表S型，K代表K型，……）A代表可灭A类表面火，其他可不标注kg1.5 DKL灭火装置对防护区的要求：防护区应相对封闭。
气溶胶灭火系统设计及安装说明
气溶胶灭火系统设计及安装说明文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-气溶胶灭火系统设计及安装说明一、设计依据1、GB 50370-2005《气体灭火系统设计规范》2、GB 50263-2007《气体灭火系统施工及验收规范》3、GB 50116-98《火灾自动报警系统设计规范》二、设计条件本工程对防护区：3个变电室进行气体灭火深化设计，并且在这些使用气体灭火的防护区使用S型气溶胶灭火系统。
三、系统设计方案1、系统构成：本系统由火灾自动报警系统、灭火装置（S型气溶胶）等组成。
1.1、火灾自动报警系统由火灾探测器、气体灭火控制器、声光报警器、放气指示灯、紧急启停按钮及系统布线组成。
1.2、灭火装置（S型气溶胶）由气溶胶发生剂、发生器、冷却装置（剂）、反馈元件、壳体等组成。
2、设计原理本系统具有自动、手动两张控制方式。
保护区均设二路独立探测回路，当第一路探测器发出火灾信号时，发出警报（警铃报警），指示火灾发生的部位，提醒工作人员注意；当第二路探测器亦发生火灾信号后，自动灭火控制器开始进入延时阶段（0~30s可调），声光报警器报警和联动设备动作（关闭通风空调，防火卷帘门等），此阶段用于疏散人员。
延时过后，向保护区的灭火装置发出灭火指令，启动阀打开，然后向保护区喷放气溶胶灭火剂，同时报警控制器接收灭火装置的反馈信号，喷放指示灯亮，当报警控制器处于手动状态，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启停按钮，即可启动系统喷放气溶胶灭火剂。
四、本系统具备的基本功能1、保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2、具有系统自动、手动两张启动方式。
3、在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放S型气溶胶气体灭火的功能。
在开始释放气体前，具有0~30秒可调的延时功能，同时在保护区内外可发出声光报警，已通知人员疏散撤离。
S型气溶胶灭火系统设计简介
１ Ｓ型热气溶胶灭火装置介绍
１ 工作原理 ＿ ２ １ 灭火装置组成 ． １
气溶 胶成分是 Ｎ 、 量 Ｃ 水蒸 气 和金 属盐 固 ，少 Ｏ、
Ｓ 型热气溶胶灭火装置一般由气体发生器、 箱体 、
体微粒 和锶的氧化物１ 等。当 ｓ 型气溶胶灭火装置 接收到来 自控制器的启动信号后， 药筒内的固体药剂 被激活， 发生氧化还原反应， 从箱体内喷出大量的凝集
增 刊 第３ １ ２卷
有 色 冶 金 设 计 与 研 究
２ １ 年 ０１
６ 月
Ｓ 型气溶胶灭火系统设计简介
于 洋
（ 中国瑞林工程技术有 限公司， 西南 昌 ３ ００） 江 ３０ ２
［ 摘 要］ 通过介 绍 Ｓ型气溶胶 系统 ， 分析 和讨论 了其 系统的组成和 灭火机 理 ， 合工程 实例 ， 论 了 Ｓ型 气 结 讨
ＹＵ ｎ Ｙａ ｇ
（ｈｎ ｅ ｎ ｎｉｅｒ ｇ ｏ Ｌｄ Ｎ ｎ ｈｎ，ｉ ｇｉ ３ ０ ２Ｃ ｉａ Ｃ ｉａ ｆ ｇｎｅｉ ． ｔ． ａｃａ ｇＪ ｎｘ ３０ ０ ， ｈｎ） Ｎｉ Ｅ ｎＣ， ， ａ
Ａｂ ｔ ａ ｔ ｙ ｉ ｔ ｄ ｃｎ ｔ ｐ ｅｏ ｏ ｙ ｔ ｍ ｎ ｎ ｌ ｚ ｇ ａ ｄ ｄ ｓ ｕ ｓｎ ｈ ｙ ｔｍ ｏ ｏ ｅ ｔ ａ ｄ ｆ ｅ ｅ ｔ ｇ ｉｈ ｎ ｓ ｒ ｃ Ｂ ｎ ｒ ｕ ｉｇ Ｓ－ ｙ ｅ ａ ｒ ｓ ｌ ｓ ｓｅ ａ ｄ ａ ａｙ ｉ ｎ ｉｃ ｓ ｉｇ ｔ ｅ ｓ ｓｅ ｃ ｍｐ ｎ ｎ ｎ ｒ ｘ ｉ ｕ ｓ ｉ ｇ ｏ ｎ ｉ ｎ
ｍ ｃａ ｉ ， ａｅ ｎｅｇｎｅｉｇｐｏ ｃｓｔｅｐｐ ｒ ａ ｉ ｕｓｄｔｅａｐｉ ｂｅｐａｅ ｏ Ｓ ｔ ｅ ｅｏｏ ｆｅｅｔ ｇ ｉ ｉ ｓ ｍ ａ ｄ ｅｈｎｓ ｂ ｓｄｏ ｎ ｉ ｒ ｒ ｅｔ ｈ ａ ｅ ｓ ｓ ｓｅ ｐｌ ａ ｌ ｌｃｓ ｆ － ｐ ｒｓｌ ｒ ｘ ｎ ｓ ｎ ｓ ｔ ｎ ｍ ｅ ｎ ｊ ， ｈ ｄｃ ｈ ｃ ｙ ａ ｉ ｉｕ ｈ ｇ ｙ ｅ
气体灭火系统规范及标准
5.5.11手动操作要求
容器阀应具有机械应急启动功能，按6.16规定的方法进行应急启动手动操作试验，应符合
下列要
求：
a）手动操作力不应大于10N；
15.0
172
20.0
23.2
1S.0
IG55气僮火火紧统
（舎：^50 +5%.无^和七勢G
15.0
17.2
14.0
-
2D.0
茁2
1S.0
IG541气休天火系统
15.0
17.2
13.5
20 0
23.2
ISO
■
'苟充装將度1120婕曲时： .指充裝密度为hOk甘时a
b指充装密度为950kg/m3时。
5.1.1.3系统喷射时间
在101 KPa大气压和规定的温度条件下，扑灭单位容积内某种火 灾所需固体热气溶胶发生剂的质量。
2.1.8惰化浓度Inerting concentration
有火源引入时，在101KPa大气压和规定的温度条件下，能抑制 空气中任意浓度的易燃可燃气体或易燃可燃液体蒸气的燃烧发生所 需的气体灭火剂在空气中的最小体积百分比。
灭火系统的最大喷射时间为：
a）七氟丙烷灭火系统：10s;
b）三氟甲烷灭火系统：10s；
c）惰性气体灭火系统：60s。
5.1.2系统构成
5.121内贮压式七氟丙烷灭火系统、三氟甲烷灭火系统至少应由灭火剂瓶组、驱动气体瓶
组、单向
阀、选择阀（适用于组合分配系统）、驱动装置、集流管、连接管、喷嘴、信号回馈装置、 安全泄放装
管路管
气溶胶灭火系统设计施工及验收
气溶胶灭火系统设计、施工及验收第四节气溶胶灭火系统的施工一、气溶胶灭火系统的施工一般要求（1）气溶胶灭火系统施工前应具备设计施工图、设计说明书、灭火系统及主要组件的使用、维护说明书。
气溶胶灭火系统的施工应按设计施工图和相应的技术文件进行，不得随意更改。
当需要修改时，须经原设计单位同意。
（2）防护区应符合设计要求。
（3）灭火装置安装时应固定，可进行地面固定或沿墙壁挂或采用其他方式固定，安装后不允许拆卸。
二、气溶胶灭火装置的安装要求（1）气溶胶灭火装置主排气口正前方1.0m内，背面、侧面、顶面0.2m内不允许有设备、器具或其他阻碍物。
（2）灭火装置的安装不受位置高低的影响，就地摆放时宜靠墙壁。
（3）灭火装置严禁擅自拆卸，安装后不允许移动。
（4）灭火装置不应安装于下列位置：①临近明火、火源处。
②临近进风、排风口、门、窗及其他开口处。
③容易被雨淋、水浇、水淹处。
④疏散通道。
⑤经常受震动、冲击、腐蚀影响处。
三、气体灭火控制器及报警系统施工应按《火灾自动报警系统施工及验收规范》和设计图纸进行施工；施工时要特别注意火灾探测器与阻隔物，风口等的距离。
（1）气体灭火控制器应靠近出口处墙壁安装，其底边距地（楼）面高度应在1.3～1.5m，靠近门轴的侧面距离不应小于0.5m，正面操作距离不小于1.2m。
（2）控制器应安装牢固，不得倾斜。
（3）引入控制器的导线，应符合下列要求：①引入控制器的导线应配线整齐，避免交叉，且固定牢靠；导线应用尼龙扎带绑扎成束；在端子板每个接线端接线不得超过2根；导线应留有不小于0.2m的余量。
导线引入线应穿护口保护。
②控制器主电源引入线，应接在防护区配电柜的交流220V电源，并接在独立的电源开关上，配电柜接线应排线整齐。
严禁使用电源插头，主电源应有明显标志。
四、系统布线要求（1）气溶胶灭火系统布线如图5-7所示。
图5-7 气溶胶灭火系统布线图（2）气溶胶灭火系统的传输线应采用阻燃线，传输线敷设应穿金属管；配管前应先考虑导线的总截面积（包括外护层）不应超过管内截面积的40%，施工前应复查金属管径是否满足这一要求。
国标_气体灭火系统设计规范GB50370-2005
中华人民共和国国家标准气体灭火系统设计规范Code for design of gasfire extinguishing systemsGB50370-2005前言本规范是根据建设部建标[2002]26号文《二○○一~二○○二年度工程建设国家标准制定、修订计划》要求，由公安部消防局组织公安部天津消防研究所会同有关单位共同编制完成的。
在编制过程中，编制组进行了广泛的调查研究，总结了我国气体灭火系统研究、生产、设计和使用的科研成果及工程实践经验，参考了相关国际标准及美、日、德等发达国家的相关标准，进行了有关基础性实验及工程应用实验研究。
广泛征求了设计、科研、制造、施工、大专院校、消防监督等部门和单位的意见，最后经专家审查，由有关部门定稿。
本规范共分六章和八个附录，内容包括：总则、术语和符号、设计要求、系统组件、操作与控制、安全要求等。
其中黑体字为强制性条文。
本规范由建设部负责管理和对强制性条文的解释，公安部负责具体管理，公安部天津消防研究所负责具体技术内容的解释。
请各单位在执行本规范过程中，注意总结经验、积累资料，并及时把意见和有关资料寄本规范管理组(公安部天津消防研究所，地址：天津市南开区卫津南路110号，邮编300381)，以供今后修订参考。
本规范主编单位、参编单位和主要起草人名单：主编单位:公安部天津消防研究所参编单位 :国家固定灭火系统及耐火构件质量监督检验中心北京城建设计研究总院中国铁道科学研究院深圳因特安全技术有限公司中国移动通信集团公司陕西省公安消防总队深圳市公安局消防局广东胜捷消防企业集团浙江蓝天环保高科技股份有限公司杭州新纪元消防科技有限公司西安坚瑞化工有限责任公司主要起草人：东靖飞谢德隆杜兰萍刘连喜李根敬宋波许春元刘跃红伍建许王宝伟万旭李深梁常欣王元荣靳玉广郭鸿宝陆曦1. 总则1.0.1 为合理设计气体灭火系统，减少火灾危害，保护人身和财产的安全，制定本规范。
1.0.2 本规范适用于新建、改建、扩建的工业和民用建筑中设置的七氟丙烷、IG541混合气体和热气溶胶全淹没灭火系统的设计。
气体灭火系统规范及标准
For personal use only in study and research; not for commercial use*气体灭火系统及部件GB 25972 -20101 范围本标准规定了气体灭火系统及构成部件的术语和定义、基本参数和型号编制方法、要求、试验方法、检验规则、使用说明书编写要求、灭火剂充装要求。
本标准适用于七氟丙烷（HFC227ea）灭火系统、三氟甲烷（HFC23）灭火系统、惰性气体灭火系统[包括： IG-01（氩气）灭火系统、IG-100（氮气）灭火系统、IG-55（氩气、氮气）灭火系统、IG-541（氩气、氮气、二氧化碳）灭火系统]。
手动操作要求容器阀应具有机械应急启动功能，按6.16 规定的方法进行应急启动手动操作试验，应符合下列要求：a) 手动操作力不应大于150 N；b) 指拉操作力不应大于50 N；c) 指推操作力不应大于10 N；1b 指充装密度为950 kg/m3 时。
系统喷射时间灭火系统的最大喷射时间为：a) 七氟丙烷灭火系统：10 s；b) 三氟甲烷灭火系统：10 s；c) 惰性气体灭火系统：60 s。
5.1.2 系统构成内贮压式七氟丙烷灭火系统、三氟甲烷灭火系统至少应由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀（适用于组合分配系统）、驱动装置、集流管、连接管、喷嘴、信号回馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。
惰性气体灭火系统至少应由灭火剂瓶组、驱动气体瓶组（不适用于直接驱动灭火剂瓶组的系统）、单向阀、选择阀（适用于组合分配系统）、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀（适用于具有驱动气体瓶组的系统）、管路管件等部件构成。
同一系统各部件应固定牢固、连接可靠，部件安装位置正确，整体布局合理，便于操作、检查和维修。
系统中相同功能部件的规格应一致（选择阀、喷嘴除外），各灭火剂贮存容器的容积、充装密度或充装压力应一致。
气溶胶灭火系统的使用体积应该是多少
气溶胶灭火系统的使用体积应该是多少？
在实际工作中，经常有看到气溶胶灭火系统的图纸，有些图纸设计上明显与规范有冲突。
比如采用超过10公斤的装置，防火区的气溶胶灭火火装置数量远远大于10套。
这些方面都有与国家规范相冲突的地方。
GA 499.1-2010热气溶胶灭火装置条文规定：
6.5 气溶胶发生剂充装质量
一个灭火装置中的气溶胶发生剂的总充装质量不应大于10kg，充装质量偏差不应超过其标称质量的±2%。
从条文看，最大的气溶胶灭火装置的药剂充装量为10公斤。
有些厂家对客户宣传或提供超过10公斤的气溶胶灭火装置，都是违反国家规范的。
气体灭火系统设计规范GB50370-2005 条文规定：
3.1.14 一个防护区设置的预制灭火系统，其装置数量不宜超过10台。
从条文看，一个防护区内的气溶胶灭火装置应限制在10台（含）以内，在特殊条件的情况下可适当超过10台，但数量不宜过多。
所以如果一个防火区的气溶胶灭火装置数量远大于10台，也是违反国家规范的。
从GA 499.1-2010热气溶胶灭火装置和气体灭火系统设计规范GB50370-2005 两个规范条文看，采用气溶胶灭火装置的防护区的最大气溶胶用量不宜大于100公斤（10台×10kg）。
按气溶胶灭火浓度约0.15kg/m³的灭火浓度反推，采用气溶胶灭火系统的防护区的最大体积宜≤ 100/0.15 = 667m³。
超过667立方米的防护区建议采用柜式七氟丙烷灭火系统或管网气体灭火系统。
气体灭火系统设计要求规范-条文说明书
气体灭火系统设计规X条文说明1. 总如此382. 术语与符号402.1术语403. 设计要求413.1一般规定413.2系统设置433.3七氟丙烷灭火系统463.4IG541混合气体灭火系统603.5热气溶胶预制灭火系统664. 系统组件674.1一般规定675. 操作与控制686. 安全要求691.总如此本条说明本《规X》是为了合理地设计气体灭火系统，使之有效地达到扑灭火灾，保护人身和财产安全的目的。
本《规X》属于工程建设规X标准中的一个组成局部，其任务是解决用于工业和民用建筑中新建、改建、扩建工程中有关设置气体全淹没灭火系统的消防设计问题。
气体灭火系统的设置部位，应根据国家标准《建筑设计防火规X》、《高层民用建筑设计防火规X》等其它有关国家标准的规定与消防监视部门针对保护场所的火灾特点、财产价值、重要程度等所作出的有关要求确定。
当今，国际上已开发出化学合成类与惰性气体类等多种替代哈龙的气体灭火剂。
其中七氟丙烷与IG541混合气体灭火剂在我国哈龙替代气体灭火系统中应用较广，且已应用多年，有较好的效果，积累了一定经验。
七氟丙烷是目前替代物中效果较好的产品。
其对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP＝0.6，大气中存留ALT=31(年)，灭火剂毒性——无毒性反响浓度NOAEL=9％，灭火设计根本浓度C=8％，具有良好的清洁性——在大气中完全汽化不留残渣、良好的气相电绝缘性与良好的适用于灭火系统使用的物理性能，自20世纪90年代初，工业兴旺国家首选用其替代哈龙灭火系统并取得成功。
IG541灭火剂由N2、Ar、CO2三种惰性气体，按一定比例混合而成，其ODP=0，使用后以其原有成分回归自然，灭火设计浓度一般在37%~43%之间，在此浓度内人员短时间停留不会造成生理影响。
系统压源高，管网可布置较远。
1994年1月美国率先制定出洁净气体灭火系统设计标准(NFPA2001)，国际标准化组织(ISO)亦制订了国际标准《洁净气体灭火剂一物理性能和灭火系统设计》(ISO14520)。
消防工程施工方案中的气溶胶灭火系统设计
消防工程施工方案中的气溶胶灭火系统设计消防工程作为建筑物安全的重要组成部分，必须具备有效的灭火系统。
气溶胶灭火系统作为一种新颖高效的灭火技术，具有灵敏度高、灭火速度快、对环境友好等特点，在消防工程施工方案中得到了广泛应用。
本文将探讨气溶胶灭火系统的设计原则以及在消防工程施工方案中的应用。
一、气溶胶灭火系统的设计原则气溶胶灭火系统的设计需要遵循一定的原则，以确保其正常运行和有效灭火。
1. 空间覆盖原则：气溶胶灭火系统应能够覆盖到消防区域的各个角落，确保整个区域都能受到灭火保护。
因此，在设计中应合理确定灭火剂的喷洒装置位置和数量。
2. 灵敏度和响应时间原则：气溶胶灭火系统应具备灵敏度高、响应时间快的特点，能够在火灾发生后迅速启动，减少火势的扩散。
因此，在设计中需要考虑火灾探测器的类型和布置，以及与主控制系统的联动方式。
3. 安全性原则：气溶胶灭火系统的设计应考虑到人员的安全，在火灾发生时能够迅速疏散，并确保灭火剂的喷洒不会对人体造成伤害。
因此，在设计中需要合理设置喷洒装置的高度和方向，以及灭火剂的类型选择。
二、气溶胶灭火系统在消防工程施工方案中的应用气溶胶灭火系统在消防工程施工方案中的应用广泛且重要，可以应用于各种建筑物和场所的消防保护。
1. 商业建筑：气溶胶灭火系统可应用于商场、办公楼、酒店等商业建筑，为人员提供灭火保护。
其设计要考虑到人流密集、货物贮存等因素，合理设置喷洒装置的位置和数量，以及主控制系统的布置和联动方式。
2. 工业建筑：气溶胶灭火系统可用于工厂、车间等工业建筑，在防止火灾事故发生的同时，能够有效地保护设备和产品的安全。
设计时需要考虑到工艺流程、可燃物料的储存情况，确定灭火剂的选择、喷洒装置的布置和控制方式。
3. 交通设施：气溶胶灭火系统在地铁、火车站、机场等交通设施的消防工程施工方案中具有重要地位。
其设计需要考虑到人员流动性大、空间复杂等特点，合理设置火灾探测器和喷洒装置，保障人员的生命安全和财产保护。
6.气体灭火系统设计规范
国家标准《气体灭火系统设计规范》GB 50370－20053 设计要求3.1 一般规定3.1.1采用气体灭火系统保护的防护区，其灭火剂设计用量，应根据防护区内可燃物相应的灭火设计浓度或惰化设计浓度经计算确定。
3.1.2有爆炸危险的气体、液体类火灾的防护区，应采用惰化设计浓度；无爆炸危险的气体、液体类火灾和固体类火灾的防护区，应采用灭火设计浓度。
3.1.3几种可燃物共存或混合时，灭火设计浓度或惰化设计浓度，应按其中最大的灭火设计浓度或惰化设计浓度确定。
3.1.4 两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。
3.1.5 组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。
3.1.6灭火系统的灭火剂储存量，应为防护区设计用量与储存容器的剩余量和管网内的剩余量之和。
3.1.7灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100%设置备用量。
3.1.8灭火系统的设计温度，应采用20℃。
3.1.9同一集流管上的储存容器，其规格、充压压力和充装量应相同。
3.1.10同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。
各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。
3.1.11管网上不应采用四通管件进行分流。
3.1.12喷头的保护高度和保护半径，应符合下列规定：1 最大保护高度不宜大于6.5m；2 最小保护高度不应小于0.3 m；3 喷头安装高度小于1.5 m时，保护半径不宜大于4.5 m；4 喷头安装高度不小于1.5m时，保护半径不应大于7.5 m。
3.1.15 同一防护区内的预制灭火系统装置多于1台时，必须能同时启动，其动作响应时差不得大于2s。
3.1.16 单台热气溶胶预制灭火系统装置的保护容积不应大于160m3；设置多台装置时，其相互间的距离不得大于10m。
3.2 系统设置3.2.1气体灭火系统适用于扑救下列火灾：1 电气火灾；2 固体表面火灾；3 液体火灾；4 灭火前能切断气源的气体火灾。
气溶胶自动灭火系统技术介绍
S型气溶胶自动灭火系统技术介绍(以QYS品牌为例)一、概述QYS固定式自动灭火装置（以下简称QYS灭火装置）是国内首创，具有世界先进水平的新型环保消防产品。
它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的造福人类的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于通讯机房及电子计算机房等防护区。
1、产品特点：灭火速度快，全方位灭火，不受火源位置影响；通过自动灭火控制器自动灭火，无须人员值守；运行储存于常压状态；无须敷设管网，简便易行，安装维修简单；可组合安装；无毒害，无腐蚀；不损耗大气臭氧层。
2、主要用途及适用范围：2.1电气火灾：通讯机房、通讯基站、电子计算机房等含有精密仪器设备的电器火灾。
变配电室、发电机房、电缆夹层、电缆井、电缆沟等不含精密仪器设备场所的电器火灾。
2.2 固体表面火灾使用或储存可燃固体物质场所内的可燃固体物质表面火灾。
2.3 液体火灾生产、使用或储存柴油（—35号柴油除外）、重油、变压器油、动植物油等各类丙类可燃液体场所的液体火灾。
2.4 灭火前能切断气源的气体火灾。
3、S型QYS气溶胶自动灭火装置规格型号4、SOK灭火装置型号的组成及其代表意义L代表落地式，G代表悬挂式，……）S代表S型，K代表K型，……）A代表可灭A类表面火，其他可不标注kg5、QYS灭火装置对防护区的要求：防护区应相对封闭。
6、QYS灭火装置属S型气溶胶灭火装置，无毒害，无腐蚀，不损耗大气臭氧层，是绿色环保产品。
二、结构与工作原理1、QYS落地式灭火装置主要由药筒、气体发生器、柜体三部分组成。
其中，药筒装在气体发生器中，而每个柜体又根据型号不同装有不同数量的气体发生器。
见图1图1 QYS自动灭火装置结构图2、QYS悬挂式灭火装置主要由药筒和外筒两部分组成。
见图2图2 SOK悬挂式灭火装置结构图3QYS灭火装置的灭火机理3.1 吸热降温灭火机理SOK灭火剂中的固体微粒主要为SrO、SrCO3和Sr(OH)2，这三种物质在火焰上均会发生强烈的吸热反应。
气溶胶自动灭火系统设计解决方案
气溶胶自动灭火系统设计解决方案技术设计方案介绍设计单位：河南泰和安科技有限公司目录第一章公司简介 (3)第二章气溶胶自动灭火系统 (3)一、气溶胶灭火技术的发展历史 (3)二、气溶胶自动灭火系统的灭火原理 (4)1、吸热降温灭火机理： (4)2、化学抑制机理： (4)三、S型热气溶胶灭火装置特别适用于： (4)四、性能和参数 (5)第三章S型热气溶胶灭火装置 (6)一、简介 (6)第四章S型热气溶胶灭火装置的设计要求 (7)一、系统设置 (7)第五章S型热气溶胶灭火装置的安装及日常维护和使用 (9)一、安装 (9)二、日常维护和使用 (10)第六章灭火系统的报价程序及售后服务................................................... 错误!未定义书签。
一、灭火系统的报价程序............................................................................... 错误!未定义书签。
第七章售后服务........................................................................................... 错误!未定义书签。
第一章公司简介泰和安消防设备有限公司位于首都北京城区东北方向 顺义空港工业区，距首都国际机场8公里，处于临空经济辐射区范围内，地理位置优越，交通条件发达，距市中心20公里，距天津港160公里。
得天独厚的地理位置和便利的交通条件，满足企业在交通方面的需求，为企业的高速发展奠定了基础。
我们秉承 服务人民，造福社会 的神圣使命。
我们高举 振兴民族消防产业 的大旗。
我们用一颗感恩的心奉献最完善的服务，真诚回报我们的客户。
我们倡导关爱、团结、互助，让每一位员工与公司共同成长。
博大、诚信、自强 这就是泰和安。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
℃～55℃，环境相对湿度不大于90％。
防护区不宜有不能关闭的开口，防护区内与其它空间相通的开口，应能在灭火剂喷放前自动关闭；否则应将防护区扩大到与之相通的空间或采取防止或补偿灭火剂流失的措施。
防护区不能关闭的小孔隙会影响到防护区的非密封度（总开口面积与防护区空间容积之比，用λ表示，单位：m-1）。
当非密封度D≤ 时，补偿泄漏问题可忽略不计。
否则应计算泄漏补偿量。
但非密封度D 最大不宜超过。
气溶胶灭火装置释放时超压很小(ΔP≤100Pa)，可通过门窗的缝隙泄压，一般不需要泄压口。
气溶胶灭火剂用量计算
灭火设计密度不应小于灭火密度的倍（见GB50370-2005）。
灭火剂的设计用量应按下式计算：
W=C﹒V﹒Kv
式中：W——气溶胶灭火剂设计用量，kg；
C——灭火设计密度，kg/m3；
固体表面火灾的灭火密度为kg/m3，C＝kg/m3；
通讯机房和电子计算机房等场所的电气设备火灾，C＝kg/m3；
电缆隧道(夹层、井)及自备发电机房火灾，C＝kg/m3；
V——防护区容积，m3；
Kv——容积修正系数。
V＜500m3，Kv =；500m3≤V＜1000m3，Kv=；V≥1000m3，Kv =。
计算出防护区内灭火剂用量后，可根据使用要求合理选择气溶胶灭火装置的型号并确定灭火装置数量。
同一防护区的吊顶和地板下需要同时保护时，应将灭火剂量分配到相应的各层空间中。
防护区内多台灭火装置宜分散布置，每台灭火装置的保护半径不宜大于6m。
例：某设备间做单一防护区，其长、宽、高分别为、、。
1）计算防护区的净容积
V = 6 . 6 X 5 . 0 X 3 . 5 = 1 1 5 . 5 m 3
2）计算气溶胶灭火剂用量
W＝C﹒V﹒Kv （V＜500m3，Kv =）
W ＝0 . 1 3 X 1 1 5 . 5 X 1 . 0 ＝1 5 . 0 ，选用气溶胶灭火装置15kg 一台。
（见下图）
系统控制与操作
气溶胶灭火防护区应设置符合国家标准的火灾自动报警系统。
自动控制装置应在收到防护区内两个独立的火灾报警信号后才能启动（如感烟探头信号和感温探头信号），并相应发出两种不同的声音报警信号，如警铃和电子声光装置，以便使现场人员能够分辨出预警信号和火灾确认信号。
采用自动控制启动方式时，根据人员安全撤离防护区的需要，应有不超过30s 的延迟释放。
对于无人防护区，可设置为无延迟释放。
防护区入口处应设置紧急启动/停止按钮。
放气指示灯、声光报警器宜安装在防护区出入口的上方。
安全要求
由于气溶胶释放时能见度的减低，严重限制了人的活动，所以必须确保气溶胶释放时防护区内的所有人员已经撤出。
为此，必须遵守下列安全方面的规定：
防护区应有能在30s 内使人员疏散完毕的走道与出口。
在疏散走道与出口处，应设置火灾事故照明和疏散标志。
有人值班的防护区或有人进入防护区时应将灭火系统设置在手动档上。
防护区入口处应设置灭火系统防护标志和气溶胶释放指示灯。
防护标识牌有“佳诺气溶胶灭火防护区”字样。
防护区的门应向疏散方向开启，并能自动关闭。
在任何情况下均应能从防护区内打开。
防护区应设置机械排风装置，灭火后的防护区应进行通风换气。
设有气体灭火系统的场所，宜配置空气呼吸器。
