±320kV厦门双极柔性直流输电工程系统设计
厦门双极柔性直流输电工程系统设计
研究背景基于模块化多电平换流器(Modular Multilevel Converter，MMC)的柔性直流系统由于谐波畸变小且开关损耗低，是高电压大容量直流输电的重要发展方向。
目前，世界X围内基于MMC的柔性直流工程发展迅猛;国内已有5项MMC工程投运，同时还有多项高压乃至特高压MMC工程处于规划之中，并可能成为我国未来大区域电网互联的重要手段。
与交流输变电工程不同，柔性直流工程需要根据送受端交流系统条件、输电距离、投资和占地等条件开展定制化的系统设计。
（来源：电力系统自动化ID：AEPS-1977）±320kV/1000MWXX柔性直流输电工程(以下简称XX工程)是世界X围内第一个采用双极接线的柔性直流工程，也是额定直流电压和输送容量均达到世界之最的柔性直流工程，两端换流站鸟瞰示意图如图1所示。
与以往对称单极柔性直流工程相比，首次采用的双极接线和大传输容量对工程的系统设计提出了新的要求。
本文对双极高压大容量柔性直流工程的系统设计展开研究，研究结论在XX工程得到成功应用，验证了设计方案和技术参数的正确性。

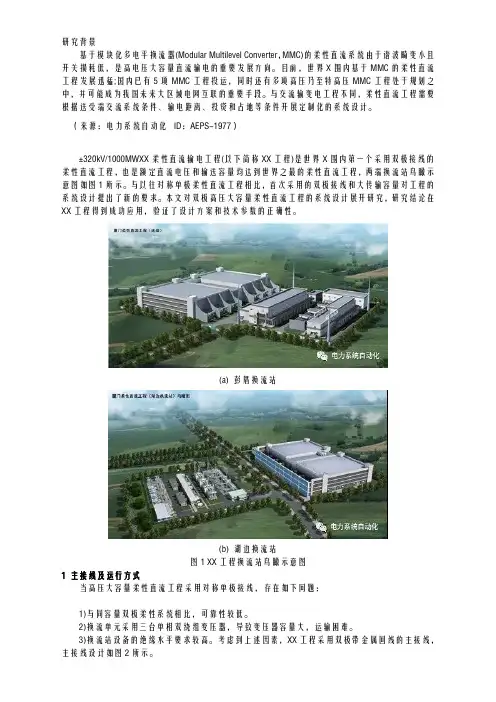

(a) 彭厝换流站(b) 湖边换流站图1 XX工程换流站鸟瞰示意图1 主接线及运行方式当高压大容量柔性直流工程采用对称单极接线，存在如下问题：1)与同容量双极柔性系统相比，可靠性较低。
2)换流单元采用三台单相双绕组变压器，导致变压器容量大，运输困难。
3)换流站设备的绝缘水平要求较高。
考虑到上述因素，XX工程采用双极带金属回线的主接线，主接线设计如图2所示。
图2 双极柔性直流换流站接线示意图根据主接线设计特点和转换开关配置方案，XX工程存在以下3种运行方式：方式1：双极带金属回线单端接地运行(见图3(a))。
其中，接地点仅起钳制电位的作用，不提供直流电流通路。
双极不平衡电流通过金属回线返回。
方式2：单极带金属回线单端接地运行(见图3(b))。
接地点的作用同方式1，且单极极线电流通过金属回线返回。
厦门柔性直流换流阀子模块结构及功能简介
厦门柔性直流换流阀子模块结构及功能简介摘要：柔性直流输电在国家能源结构调整、区域能源互联发展中具有重要的作用，是一种具有广泛应用前景的先进输电技术。
换流阀是柔性直流换流站中的核心设备。
目前常用的拓扑结构为模块化多电平换流器（MMC）的拓扑构造。
其中构成换流阀的基本原件即子模块。
本文针对厦门柔性直流换流阀子模块结构及功能做一个简要介绍。
引言厦门柔直是世界首个采用对称双极接线方案的柔性直流工程，电压等级为±320kV，直流电流1600A，输送容量达1000MW。
换流阀是其核心设备，常用的电压源换流器主要有两电平、三电平和模块化多电平三种。
厦门柔直采用的是模块化多电平换流器，其制造难度和损耗较低，波形质量高。
什么是模块化多电平换流器呢？就是将IGBT换流阀子模块一个一个串联起来，每一个子模块可以等效为一个电容，其额定运行电压为1.6kV，厦门柔直每个桥臂有200个子模块处于工作状态，通过控制投入和退出子模块的数量来实现阶梯正弦波。
下面简单介绍构成厦门柔直工程换流阀的基本元件子模块的结构。
1、换流阀换流阀是柔性直流输电工程中的核心设备，输电过程中的整流和逆变过程均通过换流阀完成。
厦门工程换流阀采用模块化、积木式设计。
每极换流阀A、B、C三相分上下桥臂共6桥臂18个阀塔构成，每个阀塔由12个阀模块构成，每个阀模块包含6个子模块。
2、子模块组成及结构IGBT子模块是换流阀的最小电气单元，采用半桥结构，见下图2-1。
由以下8个部分组成：旁路开关K、晶闸管T、直流电容器C、均压电阻R、直流取能电源、子模块控制器（CLC+GDU）、散热器和IGBT模块（IGBT-二极管反并联对：S1、S2）。
图2-1子模块电器结构示意图3、旁路开关3.1旁路开关结构：旁路开关主要由本体、操动机构、控制板三个部分组成。
3.2主要作用：由图2-1可以看到旁路开关与下管IGBT（S2）并联运行，其主要作用为隔离故障子模块，使其从主电路中完全隔离出来，而使故障子模块不影响整个系统的正常运行。
浅析柔性直流输电技术特点、应用及挑战
浅析柔性直流输电技术特点、应用及挑战摘要：柔性直流输电在国家能源结构调整、区域能源互联发展中具有重要的作用，是一种具有广泛应用前景的先进输电技术。
本文分析了柔性直流输电技术的特点及发展现状，总结了柔性直流输电技术的使用范围，简要介绍了厦门柔性直流工程的技术特点，并对柔性直流发电技能发展前景及挑战进行了展望分析。
关键词：柔性直流；技术特点；应用前景引言McGill大学的Boon-TeckOoi等专家在1990年初次提出依据电压源换流器（VSC）的直流输电概念，标志着第三代直流输电技能的诞生。
其技能创新点在于选用大功率绝缘栅双极型晶体管（IGBT）构成的换流器，经过使用脉宽调制技能（PWM），可完成有功功率和无功功率的独立控制，有利于提高系统稳定性、增加动态无功容量、改进电能质量，在新能源并网、孤岛供电、异步电网互联、城市电网供电等方面具有广阔的使用前景。
国际权威电力学术组织将其学术名称定义为“VSC-HVDC”，即“基于电压源换流器的高压直流输电”。
我国为了简化、形象地描述此技术，将该技术简称为“柔性直流输电（HVDC Flexible）”，以区别于采用晶闸管的常规直流输电技术。
1柔性直流技术的发展历程前期由ABB公司建造投产的换流器拓扑主要为两电平VSC以及二极管钳位型三电平VSC。
两电平及三电平换流器电路构造简单、所需电子器材电容器数量少，但因为输出电平数少，须选用高频PWM调制，对开关器材的一致性和均压性要求较高，而且损耗较大，变成制约VSC-HVDC发展的首要问题。
2001年，德国慕尼黑联邦国防军大学R.Marquart和A.Lesnicar提出了模块化多电平换流器（MMC）的拓扑构造。
MMC经过子模块（SM）级联而成，选用阶梯波的方法逼近正弦波，使得IGBT的开关频率从lkHz以上下降至100~300Hz左右，具有损耗低、输出波形质量高、制作难度下降、故障处理能力强的特点，极大地提升了柔性直流输电工程的运转效益。
柔性直流输电【范本模板】
柔性直流输电一、概述（一）柔性直流输电的定义高压直流（HVDC）输电技术始于1920年代，到目前为止，经历了3次技术上的革新，其主要推动力是组成换流器的基本元件发生了革命性的重大突破。
第一代直流输电技术采用的换流元件是汞弧阀，所用的换流器拓扑是6脉动Graetz桥，其主要应用年代是1970年代以前。
图1。
1：汞弧阀图1.2：6脉动Graetz桥第二代直流输电技术采用的换流元件是晶闸管,所用的换流器拓扑仍然是6脉动Graetz桥，因而其换流理论与第一代直流输电技术相同，其应用年代是1970年代初直到今后一段时间。
图1.3：电触发晶闸管图1。
4：光触发晶闸管通常我们将基于Graetz桥式换流器的第一代和第二代直流输电技术称为传统直流输电技术,其运行原理是电网换相换流理论。
因此我们也将传统直流输电所采用的Graetz桥式换流器称为“电网换相换流器”，英文是“Line Commutated Converter”，缩写是“LCC”。
这里必须明确一个概念，有人将电流源换流器（CSC)与电网换相换流器（LCC）混淆起来,这是不对的.LCC属于CSC，但CSC的范围要比LCC宽广得多,基于IGBT构成的CSC目前也是业界研究的一个热点。
1990年，基于电压源换流器的直流输电概念首先由加拿大McGill大学的Boon—Teck Ooi等提出。
在此基础上，ABB公司于1997年3月在瑞典中部的Hellsjon和Grangesberg之间进行了首次工业性试验(3 MW，±10kV)，标志着第三代直流输电技术的诞生.这种以可关断器件和脉冲宽度调制(PWM)技术为基础的第三代直流输电技术，国际权威学术组织国际大电网会议（CIGRE）和美国电气和电子工程师协会（IEEE)，将其正式命名为“VSC—HVDC"，即“电压源换流器型直流输电”.2006年5月，由中国电力科学研究院组织国内权威专家在北京召开“轻型直流输电系统关键技术研究框架研讨会”，会上，与会专家一致建议国内将基于电压源换流器技术的直流输电（第三代直流输电技术）统一命名为“柔性直流输电”.(二）柔性直流与传统直流的优缺点对比不管是两电平、三电平或MMC换流器，由于都属于电压源换流器,其基波频率下的外特性是完全一致的。
柔性直流输电工程技术研究、应用及发展

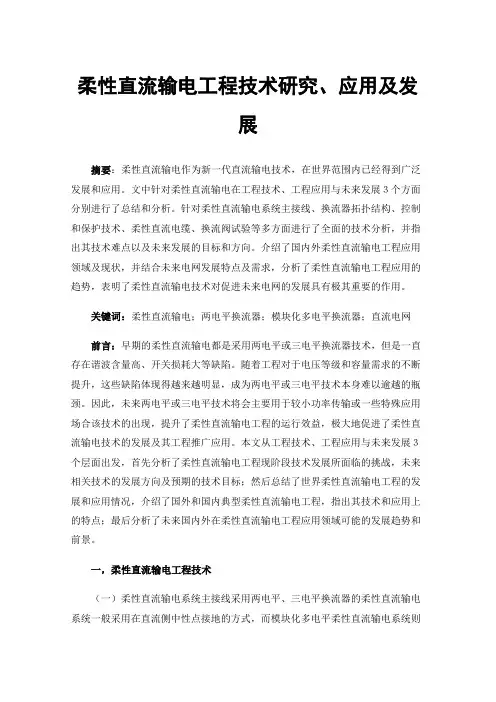

柔性直流输电工程技术研究、应用及发展摘要：柔性直流输电作为新一代直流输电技术，在世界范围内已经得到广泛发展和应用。
文中针对柔性直流输电在工程技术、工程应用与未来发展３个方面分别进行了总结和分析。
针对柔性直流输电系统主接线、换流器拓扑结构、控制和保护技术、柔性直流电缆、换流阀试验等多方面进行了全面的技术分析，并指出其技术难点以及未来发展的目标和方向。
介绍了国内外柔性直流输电工程应用领域及现状，并结合未来电网发展特点及需求，分析了柔性直流输电工程应用的趋势，表明了柔性直流输电技术对促进未来电网的发展具有极其重要的作用。
关键词：柔性直流输电；两电平换流器；模块化多电平换流器；直流电网前言：早期的柔性直流输电都是采用两电平或三电平换流器技术，但是一直存在谐波含量高、开关损耗大等缺陷。
随着工程对于电压等级和容量需求的不断提升，这些缺陷体现得越来越明显，成为两电平或三电平技术本身难以逾越的瓶颈。
因此，未来两电平或三电平技术将会主要用于较小功率传输或一些特殊应用场合该技术的出现，提升了柔性直流输电工程的运行效益，极大地促进了柔性直流输电技术的发展及其工程推广应用。
本文从工程技术、工程应用与未来发展３个层面出发，首先分析了柔性直流输电工程现阶段技术发展所面临的挑战，未来相关技术的发展方向及预期的技术目标；然后总结了世界柔性直流输电工程的发展和应用情况，介绍了国外和国内典型柔性直流输电工程，指出其技术和应用上的特点；最后分析了未来国内外在柔性直流输电工程应用领域可能的发展趋势和前景。
一，柔性直流输电工程技术（一）柔性直流输电系统主接线采用两电平、三电平换流器的柔性直流输电系统一般采用在直流侧中性点接地的方式，而模块化多电平柔性直流输电系统则一般采用交流侧接地的方式。
无论是采用直流侧中性点接地的两电平、三电平换流器还是采用交流侧接地的模块化多电平换流器的柔性直流输电系统均为单极对称系统。
正常运行时接地点不会有工作电流流过，不需要设置专门的接地极，而当直流线路或换流器发生故障后，整个系统将不能继续运行。
海岛迎来大工程
海岛迎来大工程12月17日，世界上电压等级最高、输送容量最大的柔性直流工程，厦门±320千伏柔性直流输电科技示范工程正式投运标志着我国全面掌握了高压大容量柔性直流输电关键技术和工程成套能力，实现了柔性直流输电技术领域的国际引领。
额定电压±320千伏输送容量1000兆瓦两站一线±320千伏岛外浦园换流站（送端）±320千伏鹭岛换流站（受端）±320千伏彭厝—湖边柔性直流线路线路总长10.7千米，全部为陆缆采用1800平方毫米大截面绝缘直流电缆敷设通过厦门翔安海底遂道与两座换流站连接Q为什么要在厦门建设柔性直流工程呢？？A厦门是国际性海岛城市，岛内缺乏电厂厂址资源、没有大型电源，厦门岛所有电力负荷均须由岛外电网送入。
使用柔性直流，采用直流电缆，可利用现有的隧道进岛；柔性直流占地面积小，非常适合寸土寸金的厦门。
这样一个大工程，背后的功臣可不少！国网福建电力针对柔直工程设备技术新、安装调试要求高、工期安排紧凑等特点，克服高温天气、施工极为复杂等困难，国网福建电力科学施工，确保了工程按期完工、一次投运成功、安全运行。
施工现场。
施工人员加紧安装设备国网福建电科院调试人员在进行阀冷系统调试。
施工人员加紧安装防火墙确保换流变带电联调（陈今摄）南瑞集团&智研院柔直换流阀是厦门柔直工程的核心部件，由南瑞集团旗下普瑞工程公司和国网智研院直流所共同合作研制。
特高压换流阀是特高压直流输电的核心装备，生产厂房近5000平米，空气洁净度非常高。
生产柔性直流换流阀的零件是个精细活。
换流阀阀塔，像不像变形金刚？柔直阀塔。
含柔性直流输电系统的电网潮流优化控制方法
含柔性直流输电系统的电网潮流优化控制方法宋少群【摘要】提出了一种含柔性直流输电系统的电网潮流优化控制方法,根据厦门柔性直流输电工程现场运行特点,分析了福建电网不同运行方式下柔性直流输电通道与相关交流输电通道之间的潮流耦合关系,建立了交直流通道的传输功率约束,在保障电网安全的前提下,尽可能地降低电网的有功损耗.该方法在福建省调EMS系统中得到应用,能够实现对含柔性直流输电系统的电网潮流优化控制,提高电网运行安全性、经济性.【期刊名称】《能源工程》【年(卷),期】2018(000)006【总页数】5页(P25-29)【关键词】柔性直流输电系统;EMS系统;潮流优化控制【作者】宋少群【作者单位】福建电力调度控制中心,福建福州350003【正文语种】中文【中图分类】TM7610 引言柔性直流输电系统(以下简称柔直系统)可独立控制有功和无功功率，具有可控性好、运行方式灵活的特点[1-3]，使其在城市电网互联[4-5]、新能源并网[6-7]、无功补偿[8]以及无源负荷供电[9]等领域有着极其广泛的应用前景，也为电网调度运行提供了灵活、高效的控制手段[10-11]。
文献[4]通过对比多端直流输电系统与传统交流输电系统，并通过仿真指出前者在城市供电中能更好地解决电能质量和接地故障的问题，而文献[5]也进一步说明多端柔直系统能够给予城市电网互联中的敏感负荷以更大的稳定保证。
面对新能源并网问题，文献[6]和文献[7]分别以两个实际工程案例，展示了柔直系统在海上风电输送与利用方面的作用。
2015年建成投运的福建厦门柔直系统采用模块化多电平电压源换流器，直流额定电压±320 kV，输送容量1000 MVA，是世界上首个采用真双极接线的柔性直流工程，电压等级和输送容量均达到国际前列。
厦门柔直系统与现有厦门地区220 kV交流电网形成环网运行。
在电网实际运行控制中为充分发挥柔直工程优点，需要解决的问题有：(1)由于环网中不同输电通道潮流具有非同向性特点，调节柔直系统有功功率在减轻某些通道负载的同时，势必会加重其他通道负载，需要从均衡全网负载的角度对柔直系统有功功率进行优化控制；(2)柔直系统无功控制能力有利于电网电压控制和降低网损，但柔直系统无功调节能力受有功功率、换流变档位、调制比等因素制约。
简要分析柔性直流输电技术的发展和应用
简要分析柔性直流输电技术的发展和应用摘要：本文首先就柔性直流输电技术特点与发展情况进行了分析，而后探讨了该技术在国内外应用的现状，进而就其未来应用前景进行了展望。
关键词：柔性直流输电技术；发展；应用1 LCC-HVDC直流输电技术的特点从高压直流输电的发展来看，1954年世界上第一个直流输电工程投入商业运行，标志着第一代直流输电技术的产生，其采用的是汞弧阀换流技术。
20世纪70年代，基于晶闸管的换流阀在直流输电领域得到应用，标志着第二代直流输电技术产生。
传统电网换相高压直流输电（Line Commutated Converterbased High Voltage Direct Current，LCC-HVDC）技术自问世以来已经过了60多年的发展，与传统的交流输电网络相比，LCC-HVDC具有下列优势：（1）不存在稳定性问题，可在大功率系统中应用；（2）电力电子器件响应快速，可以对有功功率实现灵活控制；（3）输电线路损耗小，在远距离、大容量功率传输应用中有很高的经济性；（4）可实现不同频率或非同步的区域性特大电网互联。
尽管LCC-HVDC技术在高电压、大容量、远距离直流输电领域正发挥着巨大作用，但其自身也存在着诸如无功功率控制能力较弱并且自身需要大量无功补偿、不便于构造多端直流电网以及换流器依靠交流电网换相易发生换相失败等本质缺陷，这也使得LCC-HVDC 逐渐无法满足当今复杂的输配电网络对直流输电系统坚强、灵活、完全可控的需求。
2 VSC-HVDC直流输电技术的特点电力电子技术的不断发展和进步，新型全控性开关器件的相继问世，为新型输电方式的创建和电网结构的优化与提升开辟了崭新的途径。
加拿大学者Boon-Teck等人于1990年首次提出了基于电压源型换流器（Voltage Source Converter，VSC）的高压直流输电技术，使得LCC-HVDC输电技术存在的固有缺陷迎刃而解。
几年后在ABB公司主导的Hallsjon项目中被顺利运用，促进了该项技术在理论研究和工程领域的全面发展。
大规模海上风电并网方式的研究
大规模海上风电并网方式的研究沙志成;张丹;赵龙【摘要】在风力发电等可再生能源技术高速发展的潮流下,对比分析了适用于海上风电场的高压交流、常规高压直流和柔性直流输电3种并网方式.简要介绍了柔性直流输电的工作原理,详细说明了柔性直流输电技术在风电并网上的应用情况,并着重探讨柔性直流输电并网的经济性,认为柔性直流输电技术在海上风电传输领域有广阔应用前景.这对于满足我国清洁高效的能源利用有着显著的意义.%In the context of the rapid development of wind power and other renewable energy technology,this paper comparatively analyzes the three different modes of power transmission of off-shore wind farm: HAVC,LCC-HVDC and VSC-HVDC.The working principle of VSC-HVDC transmission system is introduced briefly;the application of VSC-HVDC technology in wind power grid integration is described in detail,emphatically its economy.It indicates that the application of VSC-HVDC in the field of off-shore wind power transmission has broad prospect and great significance of meeting the needs of clean and efficient energy use in China.【期刊名称】《电力与能源》【年(卷),期】2017(038)002【总页数】4页(P158-161)【关键词】海上风电;交流输电;常规直流输电;柔性直流输电【作者】沙志成;张丹;赵龙【作者单位】山东电力工程咨询院有限公司,济南 250013;山东电力工程咨询院有限公司,济南 250013;国网山东省电力公司经济技术研究院,济南 250002【正文语种】中文【中图分类】TM73相比于陆上风电，海上风电具有建设规模和机组单机容量大，靠近电力负荷中心，并网和消纳相对容易等特点.由于风机距离海岸较远，视觉干扰、噪声很小,海上风电还具有资源丰富、年利用小时数高、风速稳定、不占用土地资源、对生态环境影响较小等优势，在欧洲和美国等发达地区发展迅速。
世界首个柔性直流输电科技工程在厦门投运
世界首个柔性直流输电科技工程在厦门投运佚名【摘要】2015年12月17日,世界上首个采用真双极接线、额定电压和输送容量双双达到国际之最的福建厦门±320 k V柔性直流输电科技示范工程正式投运,标志着我国全面掌握高压大容量柔性直流输电关键技术和工程成套能力,实现了柔性直流输电技术领域的国际引领。
厦门柔直工程调试副总指挥、博士邓超平表示：“柔性直流输电是以电压源换流器（VSC）为核心的新一代直流输电技术，其采用最先进的电压源型换流器和全控器件（IGBT），可在传输能量的同时，灵活调节与之相连的交流电网电压，具有可控性好、运行方式灵活、适用场合多等显著优势”。
【期刊名称】《电器与能效管理技术》【年(卷),期】2015(000)024【总页数】2页(P105-106)【关键词】直流输电;科技工程;柔性;厦门;投运;世界;电压源型换流器;科技示范工程【正文语种】中文【中图分类】TM721.12015年12月17日，世界上首个采用真双极接线、额定电压和输送容量双双达到国际之最的福建厦门±320 kV柔性直流输电科技示范工程正式投运，标志着我国全面掌握高压大容量柔性直流输电关键技术和工程成套能力，实现了柔性直流输电技术领域的国际引领。
厦门柔直工程调试副总指挥、博士邓超平表示：“柔性直流输电是以电压源换流器(VSC)为核心的新一代直流输电技术，其采用最先进的电压源型换流器和全控器件(IGBT)，可在传输能量的同时，灵活调节与之相连的交流电网电压，具有可控性好、运行方式灵活、适用场合多等显著优势”。
据介绍，厦门柔性直流工程于2013年12月完成项目核准，2014年7月21日开工建设。
工程额定电压±320 kV，输送容量1 000 MW，工程新建岛外浦园、鹭岛两座±320 kV换流站工程及±320 kV彭厝～湖边柔性直流线路工程，直流线路总长10．7 km，全部为陆缆，采用1 800 mm2大截面绝缘直流电缆敷设，通过厦门翔安海底遂道与两座换流站连接。
柔性直流换流站阀厅消防系统分析
柔性直流换流站阀厅消防系统分析文章以厦门±320kV柔性直流工程为例，对柔性直流换流站阀厅消防的配置、联动关系、跳闸逻辑进行了详细的介绍和分析，总结了阀厅消防系统日常运行维护注意事项。
标签：柔性直流换流站；阀厅；消防系统厦门±320kV柔性直流工程是世界上第一个采用真双极接线、电压和容量双创国际之最的柔性直流输电工程，是国家电网的重点科技示范工程，被列为重点防火单位。
而阀厅内的IGBT换流阀是本工程的核心设备，对柔性直流研究和发展起着不可替代的作用。
为有效控制阀厅火灾，保护换流阀，厦门柔直工程配置了阀厅火灾消防系统，用于阀厅火灾时报警、切非联动和跳闸。
阀厅消防系统设备配置：极早期烟雾探测器（VESDA）又称吸气式感烟火灾探测器、紫外火焰探测器、手报、声光报警器、消防广播、消防管道及消防栓。
极早期烟雾探测系统对烟雾敏感，紫外火焰探测器对明火及电弧敏感。
故阀厅采用极早期烟雾探测器和紫外火焰探测器作为火灾检测设备。
手报也可作为火灾报警的一个探测点，但因为正常运行时，阀厅不允许人员进入，所以正常运行时，此探测点无法动作。
阀厅内极早期烟雾探测系统的管路布置探测范围覆盖阀厅全部面积，同一处的烟雾满足至少有2个探测器检测得到。
每个阀厅设置四个极早期烟雾探测器（也称空气采样装置），其中有一个烟雾探头安装于阀厅进风的新风口，用于防止阀厅外部周围环境有火灾而产生的烟雾引起阀厅极早期烟雾探测系统误动。
另外三个的烟雾探头分别置于阀厅上方不同位置。
极早期烟雾探测系统一般分为4级报警，分别是警告、行动、火警1和火警2，采用火警2（最高级别报警）作为跳闸信号。
阀厅紫外火焰探测器的探头布置完全覆盖阀厅面积，每个阀厅8个紫外火焰探测器。
阀层中有火焰产生时，发出的明火或弧光能够满足至少被2个探测器检测到。
极I阀厅、极II阀厅分别属一个区域，本区域内火警只联动切非或跳闸本区域内设备，不会相互影响。
1 切非联动关系及动作后果阀厅内紫外火焰探测器、空气采样主机或手报单点预警启动声光报警，两点报警则确认火警，联动启动消防广播，切非动作：切除该极的照明和通风总电源空开；延时20秒切除该极阀厅的空调组合机电源空开（站用电室380V低压配电屏内），延时切除空调组合机电源以保证阀厅空调系统关闭送风阀、回风阀及其新风管防火阀有足够的时间。
厦门柔性直流换流站启动过程分析
厦门柔性直流换流站启动过程分析柔性直流输电与传统的高压直流输电技术相比，最主要的特点是采用了基于全控型大功率器件IGBT（绝缘栅双极晶体管）的电压源换流器（VSC）。
由于IGBT是具有自关断能力的全控型器件，因而柔性直流输电系统无需交流系统提供换相电压，可以向有源或无源网络供电。
厦门±320kV柔性直流输电科技示范工程是世界上第一个采用真双极接线方案，电压等级最高，容量最大的柔性直流输电系统，直流输送容量1000MW，直流电流1600A，其典型系统结构如图1所示。
图1 厦门柔直工程系统结构图1、换流阀结构厦门柔直换流器拓扑采用模块化多电平换流器（Modular MultilevelConverter，简称MMC）结构，如图2所示。
MMC拓扑与传统的两电平和三电平结构相比，换流器交流侧输出电压变化小，电平阶梯数量多，跨度小，更趋近于正弦波。
图2 MMC拓扑结构图换流器有A、B、C三相上、下共6个桥臂，每个桥臂由216个子模块（其中16个作为冗余配置）级联而成。
在换流器运行过程中，子模块可能出现如图3所示的四种运行状态，图中带箭头的虚线表示各种运行状态下，通过子模块的电流路径及方向。
换流器闭锁状态：即所有桥臂的子模块均处于图3（c）所示的闭锁状态，交流侧电压分别对上、下桥臂子模块进行周期性的循环充电，此时直流侧电压为交流侧线电压的包络线。
换流器运行状态：每一时刻各相上、下桥臂处于运行状态的子模块总数量均保持200个不变，其余子模块则处于冗余或旁路状态。
例如，当某相桥臂电抗器交流侧交流电压为0时，该相上下桥臂各有100个子模块处于运行状态，输出高电平；其余子模块处于冗余或旁路状态，输出电压为0。
考虑极限情况，则需要上桥臂或下桥臂有200个子模块随时能处于运行状态，因而三相上、下桥臂各配置了16个子模块作为冗余量，以提高换流器的可靠性。
