FU-7电子管功率放大器制作 截图
都疯狂,FU7也疯狂
都疯狂，FU7也疯狂按论坛J版电路做了可以转换前级用管的FU7单端，前级用6n8p和6J8P，用继电器转换，供电电压450V，FU7屏流65mA ，原先调整为75mA，工作两小时后，屏极可以看到两条红条，调到65mA，工作两小时未见红条，功率没有明显减小，功率管帘栅极稳压管用两只51V串30K电阻（原图36V+2.4K），前置放大除第一级降压电阻改变完全按原图，施加级间和大环反馈后，频响由未施加前的倒浴盆曲线明显成两头翘，比不施加反馈更细幼动听，可以这么说这是做FU7最好的一台，用转换座换用12AT7后，声音立马变得纤细通透，场景更宽，上一些图片，内部图没拍，有时间一起上。
Image(954).jpgImage(959).jpgImage(960).jpgImage(964).jpgImage(965).jpgImage(966).jpgImage(969).jpgImage(970).jpgImage(972).jpg伍味子2008-10-20 00:34:30牛人牛机！！！学习了水东芥菜2008-10-20 01:38:08漂亮请问面扳的字是那样做？柳州胆2008-10-20 05:04:35这台807比一般的300B还要好听。
DSCN6428[1][1].JPG.thumb.jpgDSCN6426[1][1].JPG.thumb.jpg大小胆2008-10-20 08:08:28楼主也疯狂发如雪2008-10-20 10:26:25创意不错,一台机机输入级用两种不同的管来推动FU-7,不知道哪种声音更好些呢: wuweiz2008-10-20 12:43:17面板在建材市场买的铝型材，字用激光打印转印。
FU7是一只中性的管子，没有什么特点，其声音走向完全由前级电路决定，而300B号称梦幻魔球，百人百样，变化多端，FU7只要改变其前级用管，声音表现截然不同，也蛮好玩的。
个人不太喜欢300B。
FU7电子管功率放大器制作
FU-7电子管功放电路图FU-7电子管功放电路电路图·[图文]电子管发威!CAV日本发布新款迷你音...·[图文]用6p1制作的电子管短波发射机·[图文]四灯电子管发射机电路·[图文]电子管组成的无线对讲机的制作与设...·[图文]直流放大器静电电子管·用电子管收音机修复断丝显像管·[图文]判断电子管衰老的简单办法·[图文]电子管管脚排列图·[图文]部分电子管的图形符号·[图文]电子管FU29+6N9P组成的30W并联单端...·[图文]是-否电子管电压表电路图·[图文]电子管和晶体管混合式放大器电路图...·[图文]电子管交流电子稳压器电路图·[图文]电子管式稳压电源电路图·[图文]低噪声电子管前级电源原理图·电子管热丝和灯丝电流和电压的测试...·FU—113F 型电子管·浅析电子管机输出变压器·复件6159B.pdf 电子管资料数据手册...·GEC功放设计范例.pdf 电子管资料数...·G108-1K.pdf 电子管资料数据手册·G105-1D.pdf 电子管资料数据手册·G75-2D.pdf 电子管资料数据手册·ELC16J.pdf 电子管资料数据手册·ELC6J-A.pdf 电子管资料数据手册·ELC3J-A.pdf 电子管资料数据手册·ELC3J.pdf 电子管资料数据手册·ELC1K.pdf 电子管资料数据手册·ELC1B-A.pdf 电子管资料数据手册·EL6F.pdf 电子管资料数据手册FU-7推动的胆机功放电路图+电源电路图自制一款优质的胆功放，其电路原理如图1所示。
供电电路如图2所示。
大中功率电子管参数
7.5
7.5
8
8
8
8
12
14
14
f（MHz）
50
50
110
110
110
110
45
40
40
冷却方式
F
F
F
F
F
F
F
F
F
重量（Kg）
1
2.3
1.5
2.8
2.8
2.8
9
18
18.5
电子管图片
－5－-3－50－K－W－－陶－瓷－三－极－管－系－列－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
20 0.8
18 0.7
18 0.7
22 0.9
46
47
1.8
2.3
数 （阴极接地） 阳栅电容
8.8
11
13
15
13
13
16
32
32
极
最大阳极耗散功率 Pa（KW）
0.8
2
2.5
4.5
5
5
10
15
20
限
最大栅极耗散功率
Pg（W）
50
90
130
150
150
150
250பைடு நூலகம்
400
600
数
最大阳极直流电压
据
Ea（KV）
最高频率 f（MHz）
110
110
30
冷却方式
F/Z
F/Z
Z
F
F
S
重量（Kg）
4.3/3
4/3.3
30

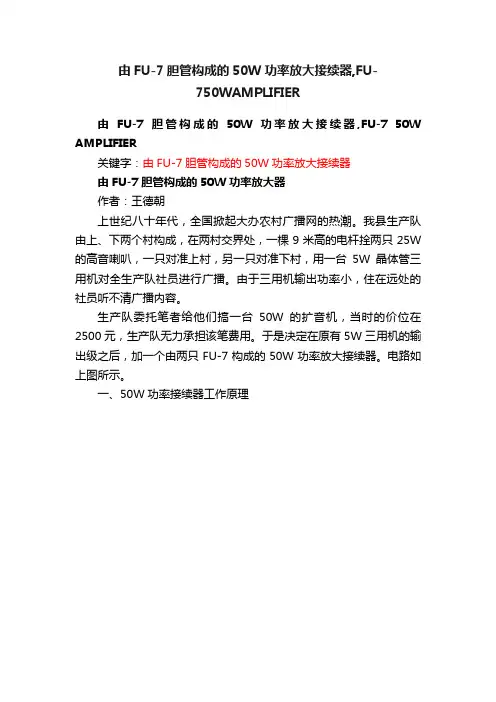

由FU-7胆管构成的50W功率放大接续器,FU-750WAMPLIFIER
由FU-7胆管构成的50W功率放大接续器,FU-750WAMPLIFIER由FU-7胆管构成的50W功率放大接续器,FU-7 50W AMPLIFIER关键字：由FU-7胆管构成的50W功率放大接续器由FU-7胆管构成的50W功率放大器作者：王德朝上世纪八十年代，全国掀起大办农村广播网的热潮。
我县生产队由上、下两个村构成，在两村交界处，一棵9米高的电杆拴两只25W 的高音喇叭，一只对准上村，另一只对准下村，用一台5W晶体管三用机对全生产队社员进行广播。
由于三用机输出功率小，住在远处的社员听不清广播内容。
生产队委托笔者给他们搞一台50W的扩音机，当时的价位在2500元，生产队无力承担该笔费用。
于是决定在原有5W三用机的输出级之后，加一个由两只FU-7构成的50W功率放大接续器。
电路如上图所示。
一、50W功率接续器工作原理电路由一对FU-7电子管（V1、V2）组成乙类功率放大电路，额定输出功率50W。
T1为输入变压器，用一只5灯电子管收音机电源变压器代替，输入端为6.3V的灯丝绕组；次级为AC250VX2高压绕组，中心抽头接FU-7阴极，另外两个头分别接V1、V2的栅极（第2脚）。
信号从初级灯丝绕组输入，经升压后，从高压绕组两端输出，推动V1、V2工作。
R2、R3为栅极限流电阻，防止大电流将电子管栅极烧坏。
T2为50W成品（专配FU-7）推挽输出变压器，初级P高压端分别接V1、V2屏极，中心抽头+B接+610V；次级8Ω输出端并接两只16Ω25W的高音喇叭。
直流高压由AC220V经D1、D2、C1、C2倍压整流滤波后得到+610V电压供给V1、V2屏极，R4为泄放电阻。
V1、V2的灯丝由一只15W6.3V的灯丝变压器T3供电，ZD为指示灯。
由于T1、T2、T3的隔离作用，故三用机底板，外壳及高音喇叭均不带电，使用起来很安全。
二、星火5W3-1型三用机简介下图为星火牌5W3-1型晶体管三用（收音、扩音、对讲）机的扩音部分电路图。
FU7并管电路
FU-7胆机自制李平川300B甲类单端输出胆机的音色，不知迷到了多少发烧友，甚至有人把它喻为发烧的至高境界。
但是不足10瓦的功率，限制了它不能搭配一些低效率的高品质音箱，这不能不说是一大遗憾。
如果有一部即有300B单端输出的音质，又有300B推挽输出的功率，而且动态、阻尼、解析力都超过它的优秀胆机，相信是众多发烧友梦寐以求的。
遗憾的是能够达到这种要求的胆机，身价已经不是寻常百姓能够问津的了。
然而，对于“土炮”发烧友来说，发挥自己的特长，自己动手焊制一台音质优秀的胆机也是可能的况且目前胆机的技术已没有什么秘密可言，调试要点，制作工艺已经非常成熟，只要你肯动手，一定能成功，差别仅在于声音的档次而已本文向喜欢动手的发烧友介绍一款“土炮”胆机它在中高频的感觉直追用300B制作的单端甲类功放，而且声音的密度质感以及解析力方面还要超过一些。
原理介绍：电压放大级采用一枚6DJ8(6N11)接成SRPP电路这是近年来流行起来的一款电路，与传统的经典共阴放大电路相比，具有解析力高，高频响应好，输出阻抗低，易调试的忧点。
音色取向上比共阴放大电路清丽流畅，速度感更快，可以理解为侧重“音响性”的特点，但是不如共阴放大电路的“胆味”浓郁。
这一级对整机的音色取向起着关键性的作用。
使用12AX7(6N4)接成共阴放大、工作电流选取在3.5mA左右时，可以使主机获得更具“音乐味”的表现第二级使用6SN7H(6N8P)加恒流源组成了长尾倒相电路，约有15dB的增益。
晶体管BG1与D1、R11、R12组成了倒相电路的恒流源有利于电路两臂的平衡和降低失真。
倒相级的工作电流，对整机的音质影响十分大，请整R12可在4—8mA之间选取，笔者取6mA。
取值过大或过小，对高音和低音都有至关重要的影响，加大电流听感上更温暖中频更丰厚，高音相对暗淡一点，减小电流高频要好一点，中频损失部分厚度。
具体选值多少就以你的个人口味而定了。
第三级功率输出级采用了四只FU-7并联推挽输出。
FU-7（807）电子管功放电路简介电路图
FU-7（807）电子管功放电路简介电路图
末级功放接成标准接法，可获得30W的输出功率。
胆机的制作最重要的一环是自行绕制输出变压器，尽管许多世界名厂均对其保密，但其绕制的方法不外乎就是为了减少分布电容和漏电感。
多采用分层分组和双线并绕（以获得到良好的对称性），在分层中夹绕次级和负反馈绕组。
如此多的分层分组也只有靠手工操作。
屏—屏之间的负载阻抗是一个近式值，为了获得满意的音响效果，可视绕制铁芯的空间，而灵活增减匝数，多增加抽头，通过换接抽头来获得最佳的音响效果。
输出变压器，用舌宽50×95mm铁芯。
初级：阻抗约6.6kΩ，用φ0.49mm线，双线分四层260T×2，共绕1040T×2。
次级：阻抗8Ω、6Ω、4Ω，用φ1.0mm线分三层绕76匝，54匝处抽头为4Ω，66匝处抽头为6Ω。
图一功放电路原理图
图二电源电路原理图。
FU-7 旁热式阴极束射四极管
FU-7与UY-807相似，可以互换使用。::::::::::::::: 热丝加热 ::::::::::::::: UH………… 6.3 V IH…………
阳极电流:36±12mA
寿命边界条件输出功率:∞
第一栅极电阻固定偏压时………………0.1 MΩ自偏压时……………… 0.1 MΩ
::::::::::::::: 极间电容 ::::::::::::::: 输入电容……………………12 PF
输出电容…………………… 7 PF
跨路电容……………………0.2 PF ::::::::::::::: 静态参数
0.9 A :::::::极限额定值::::::: 阳极电压……………………600 V
第二栅极电压………………300 V
阳极耗散功率……………… 25 W
第二栅极耗散功率…………3.5 W
最大阴极电流………………120 mA
热丝阴极间电压………… ±135 V
工作频率……………………60 MC
Pout……………………… 6.5 W
Dtot……………………… 6 %
旁热式阴极束射四极管
FU-7 旁热式阴极束射四极管
相似型号:807
类型:旁热式阴极束射四极管
主要用途:高低频电压放大,倍频,震荡和阳极调幅
灯丝电压:6.3V
灯丝电流:0.9±0.09A
阳极电压:600V
::::::::::::::: Ua………………………… 300 V
Ug2………………………… 250 V
FU_7 50W推挽功放的制作
电子报/2007年/6月/3日/第022版音响发烧FU-7 50W推挽功放的制作河南田书森实用制作笔者选择FU-7(老型号807)胆管制作功放，是因其社会库存大，音质、音色比6P3P、EL34、KT88更为全面且价格更便宜。
它本是高频振荡功率管，振荡频率高达60MHz，等幅输出功率可达40W，跨导6mA／V，最大阳极耗散功率33W，阳极电流36mA，额定阳极电压600V，栅极电压34V。
FU-7空气感好，堂音丰富，动态范围大，低频强劲，其声音的品质绝非其它胆管所能相提并论。
电路如图1。
底座尺寸为长430mm×宽400mm×高60mm，底部排列分为三个单元，左右声道和电源各占三分之一，把各自的阻、容元件安排在单元内，这样可减少相互的电磁干扰和提高分离度。
电源变压器及输出变压器需做屏蔽壳。
本机音量开到最大，耳朵贴近音箱也听不到一点嗡声和噪音，信噪比较高。
功放供电应加继电器延时电路。
本机在电源上下功夫，一部好的功放，良好的电源是基础。
本机用的是前后级分离的双电源，前级每声道各用一只624作二次隔离滤波，“切断”由变压器二次侧产生的干扰源。
利用二极管高效、高速的优点，与胆滤波互补，使本机高频中丰富的泛音和偶次谐波成分大增，原来没有的细节陡然出现，自然飘逸，中音松软、滋润。
输出变压器是做好一部胆机的关键，有条件的最好邮购信誉好的成品，本机用的是上世纪70年代上海产飞跃R-50型电子管输出变压器，初级阻抗6.9kΩ，电感量32t1，耐压3kV。
最大可输出80W功率。
调试一定要接上音箱，调整W1、W2使V3、V4的阴极电压为0.35V。
倒相级6N8屏压270V，阴极电压146V。
前级电压放大管6N3屏极141V，阴极电压2.4V。
调试要用数字表，我用指针式500型万用表2.5V直流挡，测量功放管阴极电压时表针仅微动。
电源变压器用的是400W环牛，前级用原红灯收音机45W电源变压器。
FU-7、KT88等大功率电子管是吃电流大户，要想发挥它们的强劲输出和低频力度，电源变压器要选用300W以上，初次级线径选0.72mm以上为佳，以防开大音量，电压下降，造成低频力度下降。
新做的FU811
新做的FU811
玩电子管有近两年了，做的基本都是一些不值钱的管子，耳朵不够灵敏，
有几只进口管子也听不出好多少，所以一直以来基本是玩国产管。
这次用的是6J1做电压放大，6P6P阴极直偶FU811（换上美国的WL-811还是没听出有太大的变化所以就用国产的了）。
还没有最后调试好所以电路晚点上，不过调试各管的工作点对声音的影响确实不小，特别是第一级的调整，调整负反馈也很重要。
变压器的输出电压比较高，本来是为电子管整流准备的，由于机壳太小就用了晶体管，现在的高压是460V，屏流100mA，屏耗达46W，输出管竟然没有红屏，看来国产的管子还是挺抗折腾得啊。
上图tqs03 内部等调试好了再整理一下。
[本帖最后由 qml2205 于 2009-3-22 18:00 编辑]
3.jpg(4
4.11 KB, 下载次数: 9)
电子管功放电路图：电子管前级的制作电路图
电子管功放电路图：电子管前级的制作电路图电子管功放电路图：电子管前级的制作电路图用电子管制作的音响其音色圆润、人声甜美、音乐味浓，相信广大的音乐发烧友都知道！广大家庭使用的中低档音响，长时间聆听会觉得音质不耐听，甚至会觉得刺耳令人烦躁，其实这都是数码声及晶体管功放其金属声在作怪。
针对这一缺点，有一定音响理论和动手能力的发烧友都会动手制作电子管前级去推动后级晶体管功放，以求得圆润优美的音色。
目前较为出名的电子管前级线路主要有：马兰士7，马缔诗，麦景图C-22，和田茂氏，JADIS，SRPP等，在这里向发烧友介绍笔者经过几个月时间设计与反复调试才最终定案的电子管前级，线路结构是参考马缔诗电子管前级。
本电子管前级放大器的原理图见图：采用两级放大，放大倍数为1 0倍，立体声设计，电源与放大级设计在同一块线路板上，其中主电源和灯丝电压均设计为软启动电路：原理是开机时由0V、1V、2V…、经过一定时间后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。
电子管前级的制作电路为了发挥6N3最靓丽的音色、减少交流噪音干扰，灯丝电压采用直流供电，并且不用6.3V，而是用5.9V-6V给5670（6N3）供电音质最好（这是一位胆迷通过实验得出的结论），同时为了保护5670（6N3）的寿命，灯丝供电电路采用了软启动电路（见图）：因为电子管的灯丝在冷却(室温)状态时的阻抗很低，红热时则呈较高阻抗，这种特性令在灯丝电源接通的瞬间流过灯丝的电流十分大，数秒钟后才回复正常，所以常见一些管子在开机的刹那间灯丝突然大亮，然后才慢慢转暗。
日子一长，当然对灯丝的耐用没有好处，一般灯丝烧断多与此情形有关，针对这一问题，笔者采用了延时软启动供电电路，原理是开机时由0V、1V、2V…、数秒钟后才恢复正常电压，这样便可以避开开机时的大电流脉冲，保护了电子管。
该电子管前级放大器的工作电压采用60V供电。
而多数发烧友都会迷惑不解：那些著名的电子管前级不是用两三百伏的吗？笔者的设计是按照5670（6N3）电子管的静态曲线而把负载电阻、栅极偏压进行改变后选用60V的，因为典型的电子管电路两三百伏的高电压及低容量的滤波电容是产生噪音的罪魁祸首。
电子管功放电路全集
电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。
它由两级电压放大加阴极输出器组成，V1为第一级电压放大。
现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。
W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。
V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。
采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。
这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。
传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。
V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。
阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。
它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。
6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。
FU_50超线性放大器制作
推动 信 号 经C3输 送 到V4的 栅 极， 本 机 采 用 固定栅负压可减少阴极电阻电源功率消耗， 避 免直流效率降低， 省掉大功率电阻及旁路电容， 杜绝阴极电阻工作时产生的热量， 节省机内有 限 的 空 间 ， FU-50的 栅 负 压 为-55V左 右 ， 通 过 调整W1在R8上端的栅负压为-55V， R11是向帘 栅提供电压并加C6起 到 旁 路 作 用 ， 进 一 步净 化 帘栅压的D1和D2是两只串连的稳压二极管 ， 在 这里稳压有二个作用。
在超线性电路中大多数都是依照各电子管的特性和 输出变压器的电气指标决定抽头位置。 本机电路在设计
时考虑到FU-50这只管与其他电子管有所不同， 如FU-50 管的屏压是800V， 最高可达1000V， 而帘栅压只有250V， 帘栅电流仅7mA， 所以笔者认为要想在输出变压器上为 帘栅提供必要电压是不可能。 于是笔者直接从B+中用电 阻降压后可得到250V电压， 供作帘栅压使用。
为了求得有三极管优美的音质和较大的输出功率， 笔者只有求助于超线性电路。 超线性甲类放大器电路中， 由于功放管帘栅极回路内加有较深的负反馈， 因此其内 阻较低， 这样即可使放大级的阻尼特性与瞬态变得更好， 它具有三极管的高保真输出的特点， 又具备超线性放大 电路高效率输出的特点， 使之重放音变的更加清晰明亮， 保真度也得以提高。
六、 放歌享受
整机调试完成后， 自然迫不及待的是想听听它的音 效 。 于是马 上 连 接 好 我 的索 尼 CDP-227ESD CD机 和 KEF的CRESTA3号 箱 ， 以 及 自 制的 怪 兽 扁 平 音 箱 线 和 自 制 的 怪 兽 101信 号 线 。
胆机放大电路的几种类型
胆机放大电路的几种类型一，电压放大电路是将微弱的信号电压按一定的倍数放大至下一级所需信号电压的推动值。
目前较流行的是SRPP 电路，它具有输入阻抗高，输出阻抗低，以其动态好，分析力强，音质通透，底声温暖等特点，它更有其线路简单，可 * 性高。
在使用不同的放大管、不同的工作点、会有不同的音色表现。
因此深受同行们的喜爱。
使用也比较普遍。
SRPP 电路的选管的要求：1，应选用 J 级或 T 级、高跨导、高频电压放大管。
跨导系数越大信号电压引起的阳极电流变化就越大，相对噪音就小，信躁比得以提高。
这样会提高整机的转换速率，扩宽整机的通频带，增强解析力。
2，尽量使用中u（放大系数）放大管。
当使用三极管6N4 和五极管等一些高倍放大管时（放大倍数越大、噪音越大、失真越大），则需要使用较深的本级或大环路负反馈。
否则，会引起由级间偶合失配引起的失真。
3，选用阳极电压底，阳极电流适中的双三极管。
阳极电压越高，噪音就会越大，失真也会随着增加。
由于本级输入的信号电压很低，所以本级不会因为工作电压低，而产生动态信号的失真。
同一管内的双三极管，参数一致，对称性好，音色也相同，老化程度接近，电路调整方便，并且共用一组灯丝即可。
4，静态工作点应设计在接近甲类或甲类状态以杜绝信号波形产生交越失真。
能够满足这些参数要求的电子管当属6N11，6N3 。
这两只小九脚拇指管是中U、高S（跨导 mA/V ）、高频放大、低躁声的双三极管，非常适合做SRPP 电路。
经过多次实验对比试听，在 SRPP 电路里，当 6N11 阳极电压为 230V 阳极电流为 4.5MA 时，整个频带非常平滑、低频延伸长、弹性好、有层次感，中频甜美靓丽、解析力高、声场开阔、定位准。
当阳极电流在 5.5MA以上时，低频肥而打结、中频变厚、声音发干、发硬。
当阳极电流低于2MA 以下时，低频松塌控制无力、中高频灰暗、声场变窄、定位不准。
6N3 阳极电压为260V 阳极电流为 3.5—4MA 时，音色和 6N11 非常接近，只是在中高频， 6N3 比 6N11 细腻一些。
原创 如何制作简单电子管功放
原创如何制作简单电子管功放(更新中)解决方法, 电烙铁, 电子管, 开孔器, 氯化锌现在好多人都喜欢电子管功放,但是没有经验,为了让大家少走弯路,我准备写写我的经验与大家分享工具篇最主要的工具是电烙铁,功率最好是50W的尖头外热烙铁,我一直用的就是.助焊剂最好用松香,如果松香不好用,应该使用更厉害的氯化锌水溶液,他的腐蚀性强,焊接后一定要洗净.还有一种重要的工具是止血钳,医生手术用的,非常好用.电钻很有用,机壳制造有了电钻和锉刀就不难了机壳篇大家最头疼的就是机壳了,简单解决方法就是使用光驱铁壳,电钻在上面一出溜一个洞.管座的孔是用开孔器打的,开孔器有个中间钻头,最好不用,钻头的作用是固定开孔器,固定的很不好.解决办法是制作个铁质模板,上面有个和开孔器尺寸一样的孔,把这个板固定在需要打孔的工件上,用螺丝固定,这样开孔器旋转时就不会乱跑了.钻孔时一定要浇水冷却,千万不要让水进到电钻里,也不要让电线碰水,否则后果很严重.零件篇电子管前级管建议使用6N3,它的SRPP接法很棒,功放管建议使用6P1 6P6P6P14,这些管都不错.6P14有假的,是6P15擦掉型号印上6P14,真的管第三栅是与阴极相通的,云母片上没有屏蔽,6P15有.电阻电阻建议使用金膜电阻,金膜电阻时蓝色的.普通地方用1W的就够. 电容高压电解市售的良莠不齐,最好用品牌家用电器的开关电源高压滤波电容,一般质量不错.耦合电容用开关电源EMI滤波的安规电容,质量可靠.阴极电容可以用开关电源上的低压滤波电容,但是要测测好坏.退偶电容用云母不错变压器输出变压器可以使用成品,但是贵得很,可以找变压器厂定做.如果做6P1输出变压器,就让厂家按220V输出6V9V定做C形变压器,铁心留0.08毫米气息,铁心要20W的,最重要的是铁心的硅钢片一定不能有断点.输出9V的是8欧,6V的是4欧.电源变压器直接给参数到厂家就可以了.电感电感用日光灯镇流器就行,也可以把40W的电源变压器拆开,铁心顺插,垫层打印纸再装好,使用初级绕组.制作篇一定要一点接地,不能有接地回路否则很闹心.有的管座经过反复插拔接触不良了,一定要用新管座,否则有故障很难发现.音量输入的插座一定不能安装在底板上,不能与底板直接相通,接地端一定要用屏蔽线接到前级管的地上,否则有噪音.灯丝电位要垫高,要30V左右,一定要加强这个电压的滤波,10微法电解加4700P云母.这个电压可以在高压电源上用电阻分压得到,这样能有效减少噪声.接上负反馈后如果自激,对调输出变压器次级接线就好了.布线篇支持使用接线架，焊接之前一定要画出来草图，每个零件位置必须确定，这样就不至于过乱。
电子管差分放大功放的制作与调试
电子报/2007年/4月/1日/第022版音响发烧电子管差分放大功放的制作与调试江西刘中时笔者是焊机爱好者，从上世纪50年代组装矿石收音机开始，从未间断过。
1997年开始组装电子管功放，试装了好几种电路，总觉得音质不是很理想，经过不断挑选、改进和装试，总结出的线路图。
本人觉得按此图制作的电子管功放音色甜润，音质醇厚，底韵十足，零件经济，调试容易，极易成功，供焊机爱好者参考。
电路由“差分放大”+“电压推动”+“末级功率放大”组成。
整机为全对称放大电路，该机信噪比高，失真小，灵敏度和增益都比较高，力度感强，弹性好，功放末级未使用现在常用的三极管和超线性接法，而是传统式接法，为的是保持输出功率充沛，同时为负反馈调整留有足够的空间。
一、元件选择1.电阻除了标注了功率的以外，均选用2W的金属膜电阻。
栅漏电阻、屏极负载电阻、阴极电阻在选购时用数字三用表测量其阻值，要求每声道对称且误差尽可能小，最好相等。
本人使用的是“大红袍”电阻。
2.耦合电容器选择CBB型，耐压630V，每声道对称且两只电容器容量误差尽可能小。
3.电源变压器自制或购置。
本人是自制的，额定功率≥250W。
4.输出变压器自制或购置。
本人选用的是“无线电”杂志广告栏目里的永年县金声牌50W推挽输出牛。
输入阻抗6.5kΩ，输出阻抗4Ω-8Ω-16Ω，耐压1kV，价格经济，使用效果不俗。
二、安装为了制作方便，设计制作了印刷电路板，读者可仿制，也可采用搭棚焊接。
该印板可整块固定在底盘上，也可按虚线居中断开分开固定，以适合不同布局的安装需要。
除了印刷电路板上焊接的零件外，整流滤波部分的元器件可以靠近变压器固定后搭棚焊接。
接地线采用接地母线与机壳一点接地方式。
信号输入线使用外表有绝缘层的屏蔽线，屏蔽线一端接地，另一端空着并处理好，不得产生短路。
负反馈引线暂不焊接，留调试时再焊接。
三、调试1.将W2阻值调整至1／2处。
2.对照图纸，认真复查每个零件、接头是否有错焊、漏焊和虚焊的情况。
功率放大器的制作(图文)
功率放大器的制作(图文)为了使用音响系统，我们需要需要一个功率放大器，负责把音频信号放大为更大的电流信号，以便驱动扬声器发出声音。
下面将介绍如何制作一个简单的功率放大器。
材料：1.电路板2.电路图3.电容:100uf,1000uf,3300uf4.电阻:2.2k,4.7k,10k,22k,47k5.三极管:BC547B,C18156.电位器:10K阻值7.音量控制器8.音频输入插头9.扬声器接口步骤 1：准备电路图和电路板。
如果你没有自己的电路板，可以在电子市场购买现成的板子。
在电路板上用铅笔画出电路的轮廓，然后用钻头将穿过铜涂层的孔打开。
步骤 2：在电路板上连接电阻器。
用钳子从电阻器里将两只导线钳断，将它们插入电路板地址上的孔中，并弯曲两端，以便锡焊后固定电阻器。
步骤 3：连接电容。
以同样的方式，将电容器插在电路板上。
步骤 4：连接三极管。
将三极管插入板上的孔中。
请注意，每个三极管的引脚数量不同，所以请仔细查看它的引脚排列。
步骤 5：将电位器和音量控制器插入孔中。
将电位器和音量控制器插入电路板上相应的孔中。
步骤 6：将扬声器插头和音频输入插头插入孔中。
插上扬声器插头和音频输入插头，它们将连接到电路板上。
步骤 7：焊接电路。
使用焊接工具从电路板上的铜涂层上刮除一小块，以便将电路元件连接到电路板上。
将电阻、电容、三极管和其他元件依次接在一起，再钳断多余的导线。
步骤 8：完成。
完成焊接后，将电路板放入外壳中，紧固并打开开关。
这就是如何制作一个简单的功率放大器。
你可以用它来驱动你的扬声器，听到更大声音。
束射电子管FU7音色优美.不同凡响的表现令人难以忘怀
束射电子管FU7音色优美.不同凡响的表现令人难以忘怀•束射电子管FU7音色优美.不同凡响的表现令人难以忘怀现在各个杂志、媒体把300B捧上了天，好像除了300B以外就不是好的电子管了！它的声音，论力度比速射管（比方FU-7、6P3P等）差远了，清秀又不如五级管（EL34），亲切感比2A3又不如，唯一有的就是有一点缥缈的感觉。
FU7单端相对来说声音比较全面、平衡！如果与纤细的拇指管EL34同价位，选择粗腰身的FU7效果更理想；如果只喜欢大功率的，2A3和EL34那是下下之选，用FU7并联只要做得好，人声表现力和大名顶顶的西电300B有得一拼，单端胆机功率小但是以偶次谐波失真为主，听感温暖，音乐韵味好，往往在高档商品机或资深DIY发烧友中采用.束射四极管FU7，灯丝电压6.3V灯丝电流0.9A，，在上个世纪40-50年代就在通信领域作电报发射,后来被用在音频功率放大器中。
在国内过去生产的50-150W广播扩音机、影院用扩音机中,几乎全都采用FU-7作为功率放大，是性价比最高的管子。
用做功放声音效果绝不让人失望，做好了比KT系列强，那不同凡响的表现令你难以忘怀。
既有KT88的汹涌澎湃与宽厚，又有EL34的沁人心脾与细腻。
FU7的出声比6p3p在高低音频段两头都强，音质也厚实。
其中6J4P+FU7人声最甜美，6J8P+FU7表现比较均衡，高音细节很多，中音没有6J4P的甜。
表现最好的是老南京的6米8C+FU7. 高音泛音丰富，中频甜美，低频迅猛，不拖泥带水。
FU7单端在高频和低频方面声音表现都可以，不足之处就是中频偏薄一点；很多烧友都喜欢听FU7推挽而不喜欢KT88，是因为FU7推挽的更有低频霸气，中频薄一点但可以通过电子管与电子管的搭配，元件的搭配，工作点的调整来弥补。
束射四级管因结构关系，内加束射靶级，把FU7、KT88、KT100、和6L6G这类束射管做功率放大当为首选，低频十足，劲道凌厉，彰显豪气；三极功率管有速度慢，中音甜美之特点，像300B、2A3、805等等，其甜美音质表现和其在Hi-Fi界的地位多少年无胆能及。
