边坡支护工程量计算
说到边坡支护工程量计算，现阶段，我国建筑企业人员如何进行边坡支护工程量计算？基本情况怎么样？以下是中国下面梳理边坡支护工程量计算相关内容，基本情况如下：
小编通过建筑行业百科网站下面建筑知识专栏进行查询，现阶段，建筑企业边坡支护工程量计算基本情况如下：
首先我们先了解边坡支护工程量怎么计算？
首先要地质专业人员对挖方区域内的地质情况进行勘察,需要的地质参数主要有：
1、空隙比、粘聚力、摩擦角、各类型地质对应的永久性安全坡率
2、在有参数的情况下根据既定边坡坡率进行边坡的稳定性验算，如不稳定需加挡土墙的还要进行挡墙的抗倾覆验算，并同时对墙底承载力进行复核
3、绘制施工图首先要建立自己所需标注样式及图层，做施工图应有细部详图文字说明应有施工注意事项
4、施工方案主要包括工程简介、主要工程项目及工程量、风水电系统的布置方式、各项工程施工技术措施、投入的设备表、人力表
5、应急预案个人觉得应含施工安全保证措施、文明施工保证措施、环保施工保证措施
边坡支护工程量计算公式：
(上底+下底）*高/2.
喷锚护壁、土钉支护。
边坡支护计算课件
有限元法
利用数值分析方法，模拟 边坡在不同工况下的应力 分布和位移情况。
离散元法
模拟边坡中岩土体的离散 特性，分析其运动规律和 稳定性。
边坡稳定性影响因素
地形地貌
边坡的几何形态、坡度、高度 等对稳定性有重要影响。
地质构造
岩土体的类型、强度、结构等 对稳定性有显著影响。
水文地质条件
地下水、降雨等对岩土体的物 理力学性质和边坡稳定性有较 大影响。
施工过程中的注意事项
控制施工质量
严格按照设计要求进行施工，确保每道工序 的质量。
注意安全防护
在施工过程中，要采取必要的安全措施，防 止发生安全事故。
监测边坡变形
在施工过措施。
合理安排工期
根据工程实际情况，合理安排工期，确保工 程按时完成。
04
边坡支护施工方法
施工前的准备工作
勘察现场情况
详细了解边坡的地质、水文、气象等 条件，为后续的支护设计提供基础数 据。
设计支护方案
根据现场勘察结果，结合工程要求， 制定合理的边坡支护方案。
准备施工材料
按照支护方案，准备足够的施工材料 ，包括所需的建材、设备等。
组织施工队伍
选择有经验的施工队伍，并进行必要 的技术和安全交底。
05
工程案例分析
案例一：某高速公路边坡支护工程
总结词
大型交通工程，边坡稳定要求高
详细描述
该高速公路边坡支护工程是为了确保高速公路的稳定性和安全性。由于交通量 大，车速快，对边坡的稳定性要求极高。在计算过程中，需要考虑地质勘察数 据、边坡角度、土壤类型和降雨量等因素。
案例二：某水电站大坝边坡支护工程
喷射混凝土
适用于临时支护或岩质边坡，通过喷射混凝 土形成保护层，防止边坡风化和侵蚀。

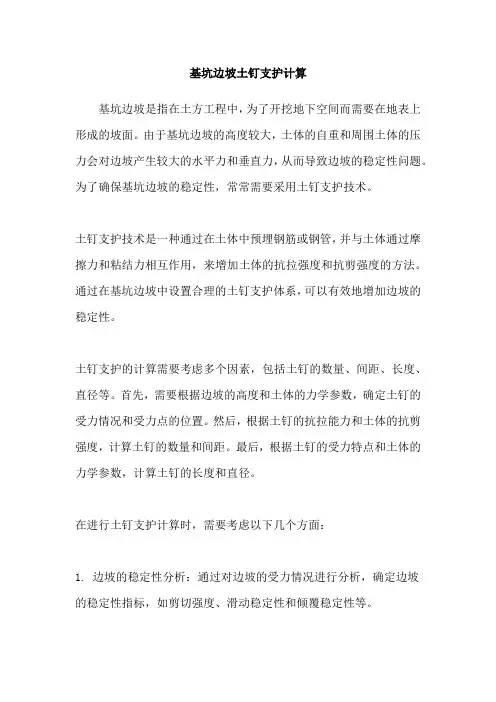

基坑边坡土钉支护计算
基坑边坡土钉支护计算基坑边坡是指在土方工程中，为了开挖地下空间而需要在地表上形成的坡面。
由于基坑边坡的高度较大，土体的自重和周围土体的压力会对边坡产生较大的水平力和垂直力，从而导致边坡的稳定性问题。
为了确保基坑边坡的稳定性，常常需要采用土钉支护技术。
土钉支护技术是一种通过在土体中预埋钢筋或钢管，并与土体通过摩擦力和粘结力相互作用，来增加土体的抗拉强度和抗剪强度的方法。
通过在基坑边坡中设置合理的土钉支护体系，可以有效地增加边坡的稳定性。
土钉支护的计算需要考虑多个因素，包括土钉的数量、间距、长度、直径等。
首先，需要根据边坡的高度和土体的力学参数，确定土钉的受力情况和受力点的位置。
然后，根据土钉的抗拉能力和土体的抗剪强度，计算土钉的数量和间距。
最后，根据土钉的受力特点和土体的力学参数，计算土钉的长度和直径。
在进行土钉支护计算时，需要考虑以下几个方面：1. 边坡的稳定性分析：通过对边坡的受力情况进行分析，确定边坡的稳定性指标，如剪切强度、滑动稳定性和倾覆稳定性等。
2. 土钉的布置方案：根据边坡的稳定性要求和土体的力学特性，确定土钉的布置方案，包括土钉的位置、间距和排列方式等。
3. 土钉的受力分析：通过分析土钉的受力特点，确定土钉在边坡中的受力情况，包括拉力、抗剪力和粘结力等。
4. 土钉的尺寸确定：通过分析土钉的受力特点和土体的力学参数，确定土钉的长度和直径，以满足边坡的稳定性要求。
5. 土钉支护的施工要求：根据土钉的布置方案和尺寸确定土钉的施工要求，包括土钉的埋设深度、固结材料的选择和施工方法等。
综上所述，基坑边坡土钉支护计算是一项复杂的工程计算，需要综合考虑土体的力学特性、边坡的稳定性要求和土钉的受力特点等因素。
只有通过准确的计算和合理的设计，才能确保基坑边坡的安全稳定。
基坑支护方案(土钉墙-详细计算)
第一章基坑边坡计算一、工程概况（一）土质分布情况①1杂填土（Q4ml）:由粉质粘土混较多的碎砖、碎石子等建筑垃圾及生活垃圾组成.层厚0。
50~4.80米.①2素填土（Q4ml）:主要由软～可塑状粉质粘土夹少量小碎石子、碎砖组成。
层厚0.40～2。
90米.①3淤泥质填土（Q4ml）：。
主要为原场地塘沟底部的淤泥，后经翻填。
分布无规律，局部分布。
层厚0。
80~2.30米。
②1粉质粘土(Q4al）:可塑,局部偏软塑,中压缩性，切面稍有光泽，干强度中等，韧性中等，土质不均匀，该层分布不均，局部缺失。
层顶标高5。
00~13.85米,层厚0。
50~8。
20米。
②2粉土夹粉砂(Q4al）:中压缩性,干强度及韧性低。
夹薄层粉砂，具水平状沉积层理，单层厚1。
0～5.0cm，局部富集.该层分布不均匀，局部缺失.层顶标高1。
30～10。
93米，层厚0。
80～4.50米。
②3含淤泥质粉质粘土（Q4al）:软~流塑，高压缩性，干强度、韧性中等偏低。
局部夹少量薄层状粉土及粉砂，层顶标高1.87～10.03米，层厚1。
00～13。
50米。
②4粉质粘土（Q4al）：饱和，可塑，局部软塑，中压缩性,层顶标高-8.30～7.27米,层厚1.10～14.60米。
③1粉质粘土(Q3al)：可～硬塑，中压缩性.干强度高，韧性高。
含少量铁质浸染斑点及较多的铁锰质结核。
该层顶标高—11.83～13。
23米,层厚1.40～14。
00米。
③2粉质粘土(Q3al)可塑，局部软塑，中压缩性.该层顶标高—18。
83~6。
83米，层厚2。
20～23.70米。
④粉质粘土混砂砾石(Q3al）:可塑，局部软塑，中偏低压缩性，干强度中等，韧性中等。
该层顶标高—26。
73~—10。
64米，层厚0.50~6。
50米.（二）支护方案的选择根据本工程现场实际情况,基坑各部位确定采取如下支护措施1、3＃楼与4＃楼地下室相邻处，地下室间距4。
8m，基坑底高差5.0m,土质分布为○，21、○，22、错误!1土层，采取土钉墙支护的方式.2、2＃楼与C型地下坡道相邻处距离为4。

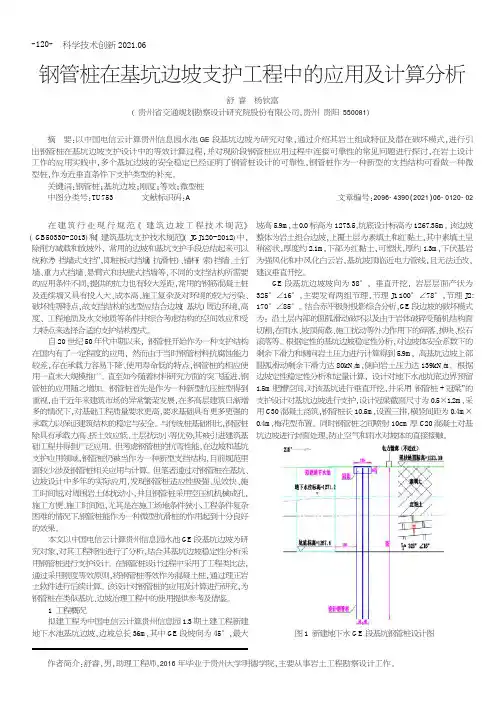

钢管桩在基坑边坡支护工程中的应用及计算分析
科学技术创新2021.06钢管桩在基坑边坡支护工程中的应用及计算分析舒睿杨钦富(贵州省交通规划勘察设计研究院股份有限公司,贵州贵阳550081)在建筑行业现行规范《建筑边坡工程技术规范》(G B50330-2013)和《建筑基坑支护技术规范》(J G J 120-2012)中,除削方减载和放坡外,常用的边坡和基坑支护手段总结起来可以统称为“挡墙式支挡”,即桩板式挡墙(抗滑桩)、锚杆(索)挡墙、土钉墙、重力式挡墙、悬臂式和扶壁式挡墙等,不同的支挡结构所需要的应用条件不同,提供的抗力也有较大差距,常用的钢筋混凝土桩及连续墙又具有投入大、成本高、施工复杂及对环境的较大污染、破坏性等特点,故支挡结构的选型应结合边坡(基坑)周边环境,高度、工程地质及水文地质等条件并综合考虑结构的空间效应和受力特点来选择合适的支护结构型式。
自20世纪50年代中期以来,钢管桩开始作为一种支护结构在国内有了一定程度的应用,然而由于当时钢管材料抗腐蚀能力较差,存在承载力容易下降、使用寿命低的特点,钢管桩的相应使用一直未大规模推广。
直至如今随着材料研究方面的突飞猛进,钢管桩的应用随之增加。
钢管桩首先是作为一种新型抗压桩型得到重视,由于近年来建筑市场的异常繁荣发展,在多高层建筑日渐增多的情况下,对基础工程质量要求更高,要求基础具有更多更强的承载力以保证建筑结构的稳定与安全。
与传统桩基础相比,钢管桩除具有承载力高、挤土效应低、土层扰动小等优势,其被引进建筑基础工程并得到广泛应用。
但考虑钢管桩的抗弯性能,在边坡和基坑支护应用领域,钢管桩仍被当作为一种新型支挡结构,目前规范里面较少涉及钢管桩相关应用与计算。
但笔者通过对钢管桩在基坑、边坡设计中多年的实际应用,发现钢管桩适应性极强、见效快、施工时间短,对周围岩土体扰动小,并且钢管桩采用空压机机械成孔,施工方便、施工时间短,尤其是在施工场地条件狭小,工程条件复杂困难的情况下,钢管桩能作为一种微型抗滑桩的作用起到十分良好的效果。
土方边坡计算计算书
土方边坡计算书本计算书参照《建筑施工计算手册》江正荣编着中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编着人民教同出版社、《地基与基础》第三版中国建筑工业出版社等相关文献进行编制。
本工程基坑壁需进行放坡，以保证边坡稳定和施工操作安全。
基坑挖方安全边坡按以下方法计算。
一、参数信息:坑壁土类型：淤泥质二坑壁土的重度γ(kN/m3)：坑壁土的内摩擦角φ(°)：坑壁土粘聚力c(kN/m2)：基坑开挖深度h (m)：二、挖方安全边坡计算:挖方安全边坡按以下公式计算：h=2×c×sinθ×cosφ/(γ×sin2((θ-φ)/2))其中θ- -土方边坡角度(°)解得，sinθ=则，θ= °> φ=°，为陡坡坡度：1 / tanθ =本工程的基坑壁最大土方坡度为1：(垂直：水平)。
土坡稳定性计算书本计算书参照《建筑施工计算手册》江正荣编着中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编着人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。
计算土坡稳定性采用圆弧条分法进行分析计算，由于该计算过程是大量的重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。
本计算书采用毕肖普法进行分析计算，假定滑动面为圆柱面及滑动土体为不变形刚体，还同时考虑了土条两侧面的作用力。
一、参数信息:条分方法：毕肖普法；条分块数：4；不考虑地下水位影响；放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m) 条分块数1荷载参数：序号类型面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)1 局布 1 4土层参数：序号土名称土厚度坑壁土的重度γ 坑壁土的内摩擦角φ 内聚力C 饱容重(m) (kN/m3) (°) (kPa) (kN/m3)1 淤泥质二2 粘性土二、计算原理:根据土坡极限平衡稳定进行计算。
边坡支护计算书
平面、折线滑动法边坡稳定性计算书计算依据：1、《建筑基坑支护技术规程》JGJ120-20122、《建筑边坡工程技术规范》GB50330-20133、《建筑施工计算手册》江正荣编著一、基本参数二、边坡稳定性计算计算简图滑动体自重和顶部所受荷载：W= (1/2γH+q)×H×(ctgω-ctgα)=1/2(γH+2q)×H×sin(α-ω)/sinω/sinα边坡稳定性系数为：K s=(W×cosω×tanφ+H/sinω×c)/(W×sinω)= cotω×tanφ+2c/(γH+2q)×sinα/(sin(α-ω)×sinω)滑动面位置不同，Ks值亦随之而变，边坡稳定与否根据稳定性系数的最小值Ksmin判断，相应的最危险滑动面的倾角为ω0。
求K smin值，根据dKs/dω=0，得最危险滑动面的倾角ω0的值：ctgω=ctgα+(a/(tanφ+a))0.5×cscα式中：a=2c/(γH+2q)= 2×26/(19×6.5+2×2)= 0.408ctgω=ctgα+(a/(tanφ+a))0.5×cscα= ctg(62°)+(0.408/(tan(13°)+0.408))0.5×csc(62°) = 1.437则边坡稳定性最不利滑动面倾角为：ω0= 34.834°K smin=(2a+tanφ)×ctgα+2×(a(tanφ+a))0.5×cscα=(2×0.408+tan(13°))×ctg(62°)+2×(0.408×(tan(13°) +0.408))0.5×csc(62°)=1.713≥1.3满足要求！。
