TDA7050收音机放大电路图
TDA7050收音机放大电路图
无需外部元件的TDA7050低电压音频放大IC
TDA7050是一个低电压音频放大集成电路，可应用于连接耳机听音的小收音机、数码音频设备等，它可在单声道（桥接负载）或立体声模式下工作。
TDA7050无需外部元件，是一个独立完整的音频放大器，电源电压下降到1,6 V仍可工作，并具有极低的静态电流。
TDA7050主要参数：
电源电压范围：1.6~6.0V
静态电流：3.2mA (电源电压为3V时)
BTL输出功率：140mW (32Ω; VCC=3V; THD=10%)
立体声输出功率：35mW (32Ω; VCC=3V; THD=10%)
声道隔离度：40dB
音频放大综合增益：26dB
输出最高峰值电流：150mA
TDA7050单声道桥接负载（BTL）应用电路
TDA7050双声道立体声应用电路。
常用集成电路功能
鹏运发科技有限公司收音机用集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1000 DTS用AM/FM单片立体声收音机电路 TSSOP24 DTS是数字化影院系统2 YD1191 AM/FM单片收音机电路 SOP28 CXA11913 YD1600 AM单片收音机电路 SIP9 LA16004 YD1619 AM/FM单片收音机电路 SOP28/SDIP30 CXA16195 YD1800 AM/FM单片收音机电路 SDIP22 LA18006 YD2003 AM/FM单片收音机电路 DIP16 TA20037 YD2111 AM/FM单片立体收音机电路 SDIP24/SSOP24 TA21118 YD2149 DTS用AM/FM单片立体声收音机电路 SDIP24/SSOP24 TA21499 YD7088 FM自动搜索单片收音机电路 SOP16 TDA7088T10 YD72130 AM/FM频率锁相环 SDIP24 LC7213011 YD72131 AM/FM频率锁相环 SDIP22 LC7213112 YD7343 FM立体声解调电路 SIP9 TA734313 YD7640 AM/FM单片收音机电路 DIP16 TA7640音频功率放大集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1001 720mW单声道音频功放电路 DIP82 YD1006 18W单声道音频功放电路 TO-220B3 YD1008 22W单声道音频功放电路 TO-220B4 YD1026 具有待机、静音功能的25W双声道音频功放电路 FZIP125 YD1316 2W双声道音频功放电路 FDIP14 μPC1316C6 YD1519 具有待机、静音功能的6W双声道音频功放电路 FSIP9 TDA15197 TDA2003 10W单声道音频功放电路 TO-220B TDA20038 YD2025 2.3W单声道音频功放电路 DIP16 TEA2025B9 YD2025A 2.4W单声道音频功放电路 DIP16 TEA2025B10 YD2025H 2.4W单声道音频功放电路 HDIP1211 YD2030 18W单声道音频功放电路 TO-220B TDA203012 YD2030A 20W单声道音频功放电路 TO-220B TDA2030A13 YD2073 双声道音频功放电路 SOP8 NJM207314 YD2206 2.5双声道音频功放电路 HDIP12 KA220615 YD2822 双声道音频功放电路 DIP8 TDA282216 YD34119 具有待机功能的单声道音频功放电路 SOP8 MC3411917 YD386 单声道音频功放电路 DIP8/SOP8 LM38618 YD4533 具有待机、静音功能的双声道音频功放电路 SSOP10 LA453319 YD6282 4.6W双声道音频功放电路 FSIP12 KIA628220 YD6283 4.6W双声道音频功放电路 FSIP12 KIA628321 YD6409 2.5W双声道音频功放电路 HDIP12 LA419222 YD7000 具有待机、静音功能的双声道音频功放电路 SSOP10 KA700023 YD7112 单声道音频功放电路 SIP9 AN711224 YD7265 具有待机、静音功能的25W双声道音频功放电路 HZIP11 TDA726525 YD7368 720mW单声道音频功放电路 SIP9 TA7368P26 YD8001 具有待机功能的单声道音频功放电路 SOP8/DIP827 YD810 4.6W单声道音频功放电路 HDIP12 TBA81028 YD820 单声道音频功放电路 DIP8 TBA82029 YD8207 具有待机功能的4.6W双声道音频功放电路 FSIP12 TA8207K30 YD8227 具有待机功能的2.5W双声道音频功放电路 HDIP12 TA8227P KA822731 YD8602 具有待机功能的单声道音频功放电路 SOP8 KA860232 LM1875音频处理集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1023 DC电压调节的双通道音量控制电路 DIP82 YD2256 UP/DOWN按键调节的双通道电子音量控制电路 DIP16/SOP16 CSC22563 YD2258 I2C总线调节的六通道电子音量控制电路 DIP20 PT22584 YD2313 I2C总线调节带响度的数字控制立体声音质处理器 SOP28 CSC2313F HL2312/3/4/55 YD2314 四声道选择输入双通道音质处理器 SOP28 CSC2314F6 YD2322 I2C总线调节的六通道音量音质处理器 DIP28/SOP28 CSC2322/CSC2322F7 YD2323 六声道音响输入选择器 DIP28/SOP28 CSC2323/CSC2323F8 YD62429 串行总线控制双通道音量控制电路 DIP8 M62429/FM62429作者：59.40.92.* 2008-6-24 16:20 回复此发言2 鹏运发科技有限公司 9 YD8003 UP/DOWN调节的6通道音量控制电路 SDIP24 CSC8003A10 YD9153 UP/DOWN调节的双通道电子音量控制电路 DIP16 TC915311 YD9260 双声道音量控制电路 DIP16 CSC926012 YD9422 串行总线调节的双通道音量/音调/平衡控制电路 SOP28 CSC9422F电视机电路序号产品型号功能与用途封装形式境外同类产品1 YD1379 B/W用场输出和行信号电路 FDIP16 μPC13792 YD2915 单片B/W TV电路 DIP28 AN5151 KA29153 3Y26 TFT LCD屏工作的多功能驱动集成电路 QFP44/LQFP48 IR3Y264 3Y29 NTSC/PAL制液晶屏设计的多功能视频处理集成电路 LQFP48 IR3Y295 YD5265 具有电子音量控制的彩电用伴音功放电路 FSIP9 AN52656 YD7231 B/W用场功电路 DIP8 TDA72317 YD7523 具有电子音量控制的彩电用伴音功放电路 FSIP9 AN7523电话机系列集成电路序号产品型号功能与用途封装形式境外同类产品1 YD2411 振铃电路 DIP8 KA24112 YD3361 窄带调频中放电路 DIP16/SOP16 MC3361B3 YD34018 免提电话机话音网络电路 SOP28 MC34018运算放大器/比较器集成电路序号产品型号功能与用途封装形式境外同类产品1 YD084 四运算放大器 DIP14 TL0842 YD324 四运算放大器 DIP14 LM3243 YD339 四比较器 DIP14 LM3394 YD3414 双运算放大器 SOP8 NJM34145 YD358 双运算放大器 DIP8/SOP8 LM3586 YD393 双比较器 DIP8/SOP8 LM3937 YD4558 双运算放大器 DIP8/SOP8 NJM4558 JRC45588 YD4560 双运算放大器 DIP8/SOP8 NJM45609 NE555前置放大电路序号产品型号功能与用途封装形式境外同类产品1 YD22241 具有ALC的双通道前置放大电路 SIP9 KA222412 YD3161 双通道前置放大电路 SIP8 LA31613 YD4165 具有马达稳速的单通道微型盒式磁带录音机用单片录放电路 SOP24 LA41654 YD4570 双通道微型合式磁带录音机用单片录放电路 DIP16 LA45705 YD668 具有马达稳速的双通道前置电路 SOP28 LAG6686 YD7312 具有ALC的双通道前置放大电路 DIP14 AN73127 YD7668 具有ALC的双通道前置放大电路 DIP16 TA7668漏电保护电路序号产品型号功能与用途封装形式境外同类产品1 M54123 漏电保护电路 SIP8/SOP8/DIP8 M541232 YD4145 交流全波漏电保护电路 DIP8/SOP8 RV4145电源控制及稳压集成电路序号产品型号功能与用途封装形式境外同类产品1 YD2368 脉宽调制集成电路 SOP8 NJM23682 YD2576 3A输出电流/固定或可调整输出电压的DC/DC转换电路 T0-220B LM25763 YD34063 DC/DC转换电路 DIP8 MC340634 YD3842 电流型脉宽调制集成电路 DIP8/SOP8 UC38425 YD3843 电流型脉宽调制集成电路 DIP8/SOP8 UC38436 YD494 脉宽调制集成电路 DIP16 TL4947 YD431 可调稳压电路 TO-92 TL431 LM431(A2431,TL431)8 YD78LXX 三端小电流稳压电路 TO-92 78LXX 78L05 7805马达稳速及驱动电路序号产品型号功能与用途封装形式境外同类产品1 YD5530 高电压马达稳速电路 TO-252-5 LA55302 YD5901 低电压CD用四通道BTL马达驱动电路 QFP44 BA59013 YD6220 高电压马达稳速电路 DIP8 BA62204 YD6651 高电压马达稳速电路 TO-126B AN66515 YD6651B 高电压马达稳速电路 DIP86 YD6652 高电压马达稳速电路 TO-126B AN6652数字闹钟序号产品型号功能与用途封装形式境外同类产品1 YD8560 数字闹钟 SDIP28 LM85602 YD8562 数字闹钟 SDIP28 LM8562其它电路作者：59.40.92.* 2008-6-24 16:20 回复此发言3 鹏运发科技有限公司序号产品型号功能与用途封装形式境外同类产品1 YD0001 红外传感信号处理器 DIP16/SOP162 YD4852 电子开关 DIP16/SOP16 CD40523 YD4853 电子开关 DIP16/SOP16 CD4053功率晶体序号产品型号功能与用途封装形式1 D882 NPN,PCM=1W,ICM=3A,BVCEO=30V,VCE(sat)=0.5V TO-126NS2 B772 PNP,PCM=1W,ICM=3A,BVCEO=30V,VCE(sat)=0.5V TO-126NS3 D880 NPN,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-2204 B834 PNP,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-2205 D313 NPN,PCM=30W,ICM=4A,BVCEO=60V,VCE(sat)=0.5V TO-2206 B507 PNP,PCM=30W,ICM=4A,BVCEO=60V,VCE(sat)=0.5V TO-2207 D1060 NPN,PCM=30W,ICM=5A,BVCEO=50V,VCE(sat)=0.4V TO-2208 A1012 PNP,PCM=30W,ICM=5A,BVCEO=50V,VCE(sat)=0.4V TO-2209 D2012 NPN,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-220NS小功率晶体管序号产品型号功能与用途封装形式1 3356 NPN,ICM=100mA,BVCEO=12V,fT=5GHz,NF=1.5dB TO-92/SOT-232 8050 NPN,PCM=625mW,ICM=700mA,BVCEO=30V,VCE(sat)=0.5V TO-923 8550 PNP,PCM=625mW,ICM=700mA,BVCEO=30V,VCE(sat)=0.5V TO-924 C1518 NPN,PCM=400mW,ICM=150mA,BVCEO=50V,VCE(sat)=0.25V TO-925 A1015 PNP,PCM=400mW,ICM=150mA,BVCEO=30V,VCE(sat)=0.3V TO-926 A42 NPN,PCM=625mW,ICM=500mA,BVCEO=300V,VCE(sat)=0.2V TO-927 A92 PNP,PCM=625mW,ICM=500mA,BVCEO=300V,VCE(sat)=0.2V TO-928 A44 NPN,PCM=625mW,ICM=300mA,BVCEO=400V,VCE(sat)=0.2V TO-929 A94 PNP,PCM=625mW,ICM=300mA,BVCEO=400V,VCE(sat)=0.2V TO-9210 5609 NPN,PCM=0.9W,ICM=1A,BVCEO=20V,VCE(sat)=0.5V TO-92L电视机、遥控器、VCD、驱动ICTC9148、TC9153、HT6122、D9258、7808、7805、HT1621、AN5151、TC9149、HT6121、SC7461、4558D、SC3610收音/电视/电话机ICKA2411、KA2410、EM91415CK、78L05、TDA7088T、LS1240A、134063、34018、34129、3361TEA1062、HM9270D、HM9102D、KA2418B、HL1924、1004、AN6650、AN6651、AN7112、CXA1191KA2206/9、KA2201、KA2212、KA22241、KA22427、KA22429、KA2284、KA2402、DT2399、W91312KLA1800、LA3220、LA5521、LAG668F、LAG665F、LB1403、TL494、NE555、TA2003、LM324、339、393、358、8560、386显卡GT3055、GT30553、GT45N03、GT55N03主板GT25N03、GT45N03、55N03、60N03、70N03、70N03A、85N03车充ICGT1500、1504、1510白光LED驱动AP3008、AP3019、AP3009、AP3602、AP3605LED/OLED显示偏差AP3012、AP3015ULDO/LDOAP2201、AP2202、AP2210、AP2122、AP2121、AP2401高压条：A04604、A04606LEDФLCD电池保护板A04801H、A04803/5、A08822、8810、8820、4407/9、9926134953、62726、4946、GT9453（LEDФLCD）电池控制器：AOT430变容二极管AT910-92、910-204、910-35（绿色）、1SV149、1SV101、SVC251、SVC201BB202、BB804、910-323闪灯ICHL0215A/B/S、301、051/052、081/2、1606、2202、4929电池保护板GT8205G、8205S、8209E、8209G、4435G、8822G、8822S、9926、6968、4410、8810功放ICHL4890、4880、4876、4871、4863、4862、4861、8008琐相环ICHL72130、72131、9256/7、2614遥控ICHL3010、50462、50560、6121、6122、7461、9012、HL85驱动ICHL9898AA、16360、16210、1628、1623、1621、5606定时IC：HL2203、2503太阳能专用IC：HL8011、8802红外感应IC：HL9803、HL0001。
电路设计常用集成电路参考表
常用集成电路速查表AN115?锁相环调频立体声解码电路1AN260?FM中频放大及AM高、中频放大电路2AN262?音频前置放大电路3AN278?FM中频放大电路4AN360?低噪声音频前置放大电路5AN362/AN362L?锁相环调频立体声解码电路6AN366/AN366P?FM/AM中频及AM高频放大电路8AN426510AN5265?音频功率放大电路10AN5270?音频功率放大电路11AN5274?音频功率放大电路12AN5743?音频前置及功率放大电路13AN5836〖KG1]双声道音频前置放大电路14AN6210?录/放音双声道音频前置放大电路15AN6612S?电机稳速控制电路16AN6650?微型电机速度控制电路17AN6875?LED电平显示驱动电路18AN6884?LED电平显示驱动电路19AN7060?音频前置放大电路20AN7085N5?单片录/放音电路21AN7105?双声道音频前置及0 3W×2功率放大电路22AN7106K?双声道音频功率放大电路23AN7108?单片立体声放音电路24AN7110?1 2W音频功率放大电路26AN7120?音频功率放大电路27AN7147N〖KG1]5 8W×2音频功率放大电路28AN7161N?20W音频功率放大电路29AN7168?双声道音频功率放大电路30AN7169〖KG1]5 8W音频功率放大电路31AN7178?双声道音频功率放大电路32AN7222?FM/AM中频放大电路33AN7273?FM/AM中频放大电路34AN7310?双声道音频前置放大电路35AN7311?双声道音频前置放大电路36AN7312?具有ALC的双声道音频前置放大电路37AN7338K?CD唱机声音效果处理电路38AN7420?锁相环调频立体声解码电路39AN8389SE1?CD唱机主轴和进给电机、聚焦和跟踪线圈伺服驱动电路40 AN8802CE1V?CD唱机电机伺服驱动电路41AN89C2051～24PC?微处理器42BA328?双声道音频前置放大电路43BA335?自动选曲电路44BA532?5 8W音频功率放大电路45BA536?4 8W×2音频功率放大电路46BA656?LED电平显示驱动电路47BA1102F?杜比B型降噪处理电路48BA1106F?杜比B型降噪处理电路49BA1332/BA1332L?锁相环调频立体声解码电路50BA1356?锁相环调频立体声解码电路52BA1362F?锁相环调频立体声解码电路53BA3283?放音电路54BA3304F?双声道音频前置放大电路54BA3312N?具有ALC的双声道音频前置放大电路55BA3314?MIC音频前置放大电路56BA3404F?低电压自动返转双声道音频前置放大电路57BA3416BL?双声道音频前置放大电路58BA3503F?单片立体声放音电路59BA3506?单片放音电路60BA3515AFS?单片放音电路61BA3516F?单片放音电路62BA3818F?电压比较器63BA3822LS?双五段图示均衡放大电路64BA3828?电子选台预置电路65BA3880S?BBE音频信号处理电路66BA4402?FM高频放大及变频电路67BA4560/BA4560N?双运算放大器67BA5096?数字延时混响电路68BA5208AF?双声道功率放大电路70BA5402A?4 2W×2音频功率放大电路70BA5406?4 5W×2音频功率放大电路71BA6209/BA6209N/BA6209U/BA6209V?电机正/反转驱动电路72BA6227?电机稳速电路74BA6296FP?CD唱机主轴和进给电机、聚焦和循迹线圈伺服驱动电路75 BA6301?电机速度伺服控制电路76BA6395FP?CD唱机电机伺服驱动电路77BA6796FP?CD唱机主轴和进给电机、聚焦和循迹线圈伺服驱动电路79 BA7725S?音频信号压缩/扩展处理电路80BA7743FS?Hi－Hi音频磁头信号放大电路81BA7751ALS?音频信号处理电路82BA7766SA?音频信号处理电路83BA7797F?音频信号处理电路85BA15218/BA15218N?双运算放大器86BH7770KS?Hi－Hi音频信号处理电路87BL3102?时钟信号发生器92BL3207?电荷耦合延时电路93BU9252F?MIC音频信号延时电路94BU9253FS?音频信号混响延迟电路95CD3161CS?双声道前置放大电路95CD7640CP?FM/AM中频放大电路96CD7738?单片录/放音电路97CD9608CS?双声道音频前置放大电路98CN9832/CS8831?语音录/放音电路99CW9300?音乐电路102CX20023?单片录/放音电路103CX20029?AM/FM立体声收音调谐器104CX20107?单片录/放音电路105CX20111?FM/AM收音机电路106CXA1005P?双声道音频功率放大电路107CXA1019/CXA1019M/CXA1019P?单片FM/AM收音机电路108CXA1033P?单片AM收音机电路113CXA1034/CXA1034P?单片立体声放音电路114CXA1081M?CD唱机射频放大及伺服电压产生电路116CXA1179AS?耳机声音选择控制电路118CXA1191M/CXA1191P?单片FM/AM收音机电路120CXA1238M/CXA1238P?FM/AM立体声收音机电路122CXA1244S?CD唱机电机伺服驱动电路124CXA1262N?单片录/放音电路125CXA1278N?单片放音电路127CXA1279AS?音频信号处理电路128CXA1279BS?音频信号处理电路129CXA1622?立体声功率放大电路130CXA1642P?背景歌声信号消除电路131CXA1644P?回声效果发生器132CXA1649M?音调处理电路133CXA1735S?环绕声信号处理电路134CXA1782BQ?CD唱机主轴和进给电机、聚焦和寻迹线圈伺服驱动电路136CXA1821M?CD唱机射频信号放大电路139CXA8008P?单片放音电路140CXD1135QZ?CD唱机数字信号处理电路141CXD1167Q?CD唱机数字信号处理电路144CXD1186C－Q?CD－ROM译码电路147CXD2500AQ?CD唱机数字信号处理电路150CXD2518Q?CD唱机EEM解调、RAM控制、纠错CLV伺服驱动电路152CXP1031Q?CD唱机系统控制电路154D6121G001?CD唱机功能键矩阵编码电路155D6121G002?CD唱机功能键矩阵编码电路155D6375A?数码录音电话数字信号处理电路156D7335P?FM高频放大及变频电路159D7640AP?FM/AM中频放大电路160D7658P?具有ALC控制的双声道前置均衡放大电路161D7666P?双路五点LED电平指示电路162D7668AP?具有ALC控制的双声道前置放大电路163D7796P?五段音调控制电路164DF1700?CD唱机数字滤波器165DG4100?1W音频功率放大电路167DM74LS164M?8位移位寄存器168ES3207F?视频和音频D/A转换、制式转换、卡拉OK电路169ES56028E?数字回声混响电路170ES65033?数字混响延时电路171GM71C4263CJ60?DROM存储器172GY9403?单片数字卡拉OK电路173H8/3714?中央处理器174HA1137W?FM中放、鉴频、AGC及AFC电路175HA1196?锁相环调频立体声解码电路176HA1371?7 3W音频功率放大电路177HA1377?7W×2音频功率放大电路178HA1392?6 8W×2音频功率放大电路179HA1394?8 2W×2音频功率放大电路180HA1406?音频前置放大电路181HA11211?FM/AM中放及音频功率放大电路182HA11251?FM/AM中放、鉴频及音频放大电路183HA12002?扬声器保护电路184HA12016?立体声解码电路185HA12045/HA12045MP/HA12046/HA12046MP/HA12047/HA12047MP?杜比B型降噪处理电路186HA12102?双声道音频前置放大电路188HA12413/HA12413A?FM/AM中频放大电路189HA13001?双声道音频功率放大电路191HA17324?高性能四运算放大器192HC138?电子控制电路193HT8955A?回声效果产生电路194HT－G311?音乐电路(电子念佛)195HY403?音乐电路195IAP722?FM高放、混频电路196IR3N06?窄带FM中频放大电路197IR3R20A?程序选曲电路198JRC6308B?MIC信号放大电路199KA2107?直流音量/音调控制电路200KA2206B?音频功率放大电路201KA2209?低电压双声道音频功率放大电路201KA2213?单片磁带录音机电路202KA2261?锁相环调频立体声解码电路203KA2263?锁相环调频立体声解码电路205KA2284?LED电平显示驱动电路206KA2292?单片FM/AM立体声收音机电路207KA2402?低电压直流电机速度控制电路208KA4558?双运算放大器208KA7226?具有ALC的双声道均衡放大电路209KA8309B?CD唱机伺服信号(SSP)处理电路210KA9201?CD唱机射频放大/伺服电压产生电路212 KA9201Q?CD唱机射频放大/伺服电压产生电路213 KA22134?具有ALC的双前置功率放大电路215KA22136?单片放音电路216KA22234?双声道五段图示均衡电路217KA22241B?具有ALC的双声道均衡放大电路219KA22242?具有ALC的双声道前置/均衡放大电路220 KA22261?双声道前置放大电路221KA22427?FM/AM收音机电路222KA22471?FM/AM中频放大电路223KD01/KD01C?驱动闪光电路224KD07?闪烁、音乐电路225KD12D?译码、报警电路226KD15?音乐电路(十五的月亮)227KD48?音乐电路(12首名曲打点报时、光控)227KD151?音乐电路(天仙配)228KD152G?音乐电路(济公活佛)229KD152H?音乐电路(洪湖水，浪打浪)229KD152L?音乐电路(兰花草)230KD152M?音乐电路(世上只有妈妈好)231KD153?音乐电路(叮咚、叮咚)231KD154/KD154B?光控音乐电路232KD155?音乐电路(雀叫、声控)233KD156?音乐电路(鸟叫、余音叮咚)233KD167?音乐电路234KD253?音乐电路(双音叮咚)234KD253B?音乐电路(余音叮咚)235KD254?多种合成音乐电路236KD482?音乐电路(12首名曲)236KD482FC?石英钟定时、音乐打点电路237KD482G?音乐电路(7首双音乐曲)237KD482H?程控语言(中文)报时电路238KD482Ⅰ?音乐电路(16首世界名曲)239KD5603/KD5604?音乐电路(欢迎光临/谢谢光临)239 KD5605?音乐电路(猫叫)240KD5608?音乐电路(狗叫)241KD5609?音乐电路(公鸡叫)241KD56010?音乐电路(恭喜发财)242KD56011?音乐电路(小鸡叫)242KD56012?音乐电路(鸟叫)243KD56013?音乐电路(青蛙叫)243KD56014?音乐电路(鹅叫)244KD56015?音乐电路(蝉叫)244KD56016?音乐电路(马叫)245KD56017?音乐电路(羊叫)245KD56018?音乐电路(蟋蟀叫)246KD56023?音乐电路(哈哈笑)246KD9300?音乐电路(一首世界名曲)247KD9561B?音乐电路(嘀嘟、嘀嘟)247KD9562?音乐电路(枪声)248KD9562B?音乐电路(光控报警声)249KD9562C?音乐电路(单键8音)249KD9563A?音乐电路(三声二闪光)250KD9565?音乐电路(六声五闪光)251KDA0316LN?音频D/A转换电路251KIA6003?FM中频放大电路252KIA6040P?FM/AM中频放大电路253KIA6043S?立体声解码电路254KIA6280H?双声道音频功率放大电路255KIA8127F?单片FM/AM收音机电路256KM44C1000B?语音存储器(ARAM)257KT8554N?编/解码电路258LA1130?AM中频放大电路259LA1135?AM调谐电路260LA1140?FM中频放大电路261LA1210?AM/FM中放及AM混频电路262LA1231N?FM中放、鉴频、AGC及AFC电路263LA1235?FM中频放大电路265LA1245?AM混频、中放及检波电路266LA1260?AM/FM中放及AM混频电路267LA1265?AM/FM中放及AM混频电路268LA1816?单片收音机电路269LA2000?自动选曲电路270LA2785?杜比定向逻辑解码电路271LA3160?双声道低噪声音频均衡放大电路273LA3161/LA3161A?双声道低噪声音频均衡放大电路274LA3210/LA3210B?低噪声音频均衡放大电路275LA3220?具有ALC的双声道音频均衡放大电路277LA3361?锁相环调频立体声解码电路278LA3365?锁相环调频立体声解码电路279LA3370?锁相环调频立体声解码电路280LA3600?五段图示均衡放大电路281LA4100(1.0W)/LA4101(1.5W)/LA4102(2.1W)?音频功率放大电路282 LA4112?2 7W音频功率放大电路284LA4120?1W×2音频功率放大电路285LA4125/LA4125T?2 4W×2音频功率放大电路286LA4135?2 1W音频功率放大电路287LA4160?2 2W音频功率放大电路288LA4162?0 5W音频功率放大电路289LA4185?2 4W×2音频功率放大电路290LA4220?3 5W音频功率放大电路292LA4225?音频功率放大电路293LA4261?立体声功率放大电路293LA4270?6W×2音频功率放大电路294LA4275?重低音功率放大电路295LA4282?10W×2音频功率放大电路296LA4440?6W×2音频功率放大电路297LA4445?双声道音频功率放大电路298LA4520?立体声耳机功率放大电路299LA4533?双声道音频功率放大电路300LA4550?2 1W×2音频功率放大电路301LA4570?双声道音频功率放大电路302LA4581MB?立体声放音电路303LA4582C?音频功率放大电路304LA4585M?单片放音电路305LA6324?四运算放大器306LA7016?电子开关307LAG665D/F?单片立体声放音电路309LB1403/LB1403N?LED电平显示驱动电路311LB1405?LED电平显示驱动电路312LB1409?LED电平显示驱动电路313LB3500?FM本振频率分频电路314LC5872?系统控制微处理器315LC7218?锁相环频率合成电路318LC7230?数字调谐微处理器318LC7265?数字显示(LED)驱动电路321LC7267?数字显示(LED)驱动电路323LC7515?5曲自动选曲电路325LC7538?电子音量控制电路326LC7821N?双声道8路模拟电子开关电路328LC7872E?CD－G译码电路329LC78815M?双声道16bitD／A变换电路331LM324/LM324A/LM324N?四运算放大器333LR381641?CD唱机主轴、字符控制电路335LS0072?单片变音电路337LS1240A?电话机振铃电路337M5130/M5130P?具有ALC的双声道音频前置放大电路338 M5201AL?音频混合放大电路340M5218AP?双运算放大器340M5285FP?双声道音频前置放大电路341M38197MA79F?CD唱机系统控制与显示驱动电路342M51102/M51102L?5 5W×2音频功率放大电路346M51131L?话筒演唱及混响音量控制电路347M51301/M51301P?具有ALC的双声道音频前置放大电路348 M51515BL/M51515L?5 5W×2音频功率放大电路350M51521AL/M51521L?双声道音频前置放大电路351M51543P?双声道音频前置放大电路353M51544AL/M51544L?双声道音频前置放大电路354M51598FP?CD唱机射频预放大电路355M51903L?LED显示驱动电路356M52131FP?CD唱机伺服电路357M62438FP?SRS?3D音频处理电路359M65839SP?全功能数字卡拉OK电路360M65840?变调型卡拉OK电路361M65843AFP?数字回声信号处理电路363M65844AP?数字回声信号处理电路364M65850P?数字混响信号处理电路365MB3110A?超低音频信号处理电路366MC4558?双运算放大器367MC14066BPC?四组双向模拟开关368MC34012?电话机振铃电路369MC34114?电话机通话电路369MM5430N?数字调谐微处理器371MN1402STN?全逻辑电路372MN3101?专用时钟驱动电路373MN3102?专用时钟驱动电路374MN3108?专用时钟驱动电路375MN3207?BBD音频延时电路376MN3208?BBD音频延时电路376MN662740RE?CD唱机数字和伺服信号处理、数字滤波及D/A变换电路377MN67730MH?数字音频解码电路380MSP3410D?I 2C控制多制式音频信号处理电路382MSP4315D－A1?Ｉ 2C控制多制式音频信号处理电路385NE567/SE567?音调解码/锁相环电路387NE570?降噪处理电路388NE5532AN/NE5532N?内部补偿低噪声双运算放大器389NJM2063A/NJM2063AM?杜比B型降噪电路390NJM2072M?SLSS标准信号检测电路392NJM2177A?杜比逻辑定向环绕声解码电路392NJM2234L?声道控制开关394NJM4558/NJM4558D/NJM4558DD?双运算放大器395NJU4052?双4选1模拟开关397NJU9701?单片数字延时电路398NJW1103?杜比定向逻辑解码电路399PCM1710U?音频D/A变换电路401PCM1712L?音频D/A变换电路402PCM1716E?音频DAC电路404PCM1734UB－E2?音频DAC(5 1)电路405PCM1800?数字音频解码电路406PD2395?数字音频回响电路407PDG037?CD唱机系统控制微处理器409PT2399?音频数字延迟混响电路412SAA7283ZP?丽音解调解码电路413SAA7345?数字信号处理电路415SAA7372?数字信号处理和数字伺服电路417SAA9860?Hi－Ｆi多功能音效处理电路419SDV1810?音/视频信号处理电路420SECL810?音频信号控制电路424SM5840?CD唱机数字滤波器425SM5875BM?音频D/A变换电路426SN74LS02N?2输入端四与非门427STK4191/STK4191Ⅱ?50W音频功率放大电路428STK4352?7W×2音频功率放大电路430STK4362?10W音频功率放大电路431STK4392?15W×2音频功率放大电路432T1400?接收频率数字显示电路433TA1216AN?三声道音频信号处理电路434TA2047N?NICAM系统模拟滤波电路436TA2136F/TA2136N?声音重演信号(SRS)处理电路437TA7120P/TA7120P－C?低噪声音频前置放大电路439TA7130P?FM中放及检波电路440TA7137P?具有ALC的音频前置放大电路441TA7205/TA7205AP/TA7205P?5 8音频功率放大电路442TA7215P?2 2W×2音频功率放大电路444TA7222AP?5 8W音频功率放大电路445TA7227P?5 5W×2音频功率放大电路446TA7230P?2 4W×2音频功率放大电路447TA7232P?2 2W×2音频功率放大电路448TA7233AP/TA7233P?4 5W×2音频功率放大电路449TA7240/TA7240AP/TA7240P?5 8W×2音频功率放大电路450 TA7270/TA7270P?5 8W×2音频功率放大电路452TA7291P?加载电机驱动电路453TA7324P?噪声抑制电路454TA7325P?双声道音频前置放大电路455TA7335P?FM调谐电路456TA7341P?自动选曲电路457TA7342P?锁相环调频立体声解码电路458TA7343/TA7343AP/TA7343P?锁相环调频立体声解码电路459TA7358AP/TA7358P?FM前级放大电路460TA7368F?1 1W音频功率放大电路462TA7373F?锁相环调频立体声解码电路463TA7376P?400mW×2音频功率放大电路464TA7405P?双声道音频前置正反向自动翻转电路465TA7508P?四运算放大器466TA7604AP/TA7604P?锁相环调频立体声解码电路467TA7628AP/TA7628HP/TA7628P?音频前置及功率放大电路469TA7630P?双声道音量、高音、低音控制电路471TA7640AP?FM/AM中频放大电路472TA7641/TA7641AP/TA7641BP/TA7641E?单片M收音机电路474TA7666P?LED电平显示驱动电路476TA7668AP/TA7668BP/TA7668P?具有ALC的双声道音频前置放大电路477 TA7688F?双声道耳机驱动电路479TA7757P?FM/AM中频放大电路480TA7766F?FM立体声解码电路481TA7770N?杜比B型降噪电路483TA7780N?轻触机芯驱动电路484TA7784P?双声道磁头选择开关、自动翻转及放大电路485TA7792F?FM/AM调谐电路486TA7795F?单片放音电路487TA7796P?多段图示均衡电路488TA8100F?单片FM/AM收音机电路489TA8106F?立体声耳机激励电路490TA8111AP?单片双声道放音电路491TA8115F?单片立体声放音电路492TA8119P?前置放大和耳机驱动电路494TA8122AF?FM/AM收录机电路496TA8126F?电子调谐用DC/DC转换电路497TA8127F/TA8127N?AM调谐及多路解码电路498TA8132F/TA8132N/TA8132AF/TA8132AN?AM/FM中频放大电路501TA8152AFN?TV/FM收音机电路504TA8155F?单片录/放音电路505TA8158F?FM收音机调谐电路506TA8164P?FM/AM收音机电路507TA8173AP?环绕声信号处理电路508TA8184P?环绕声音量控制电路509TA8200AH?双声道音频功率放大电路509TA8210AH?22W×2双声道音频功率放大电路510TA8211AH?双声道音频功率放大电路511TA8213K?重低音功率放大电路512TA8218AH?音频功率放大电路513TA8256H?6W×3音频功率放大电路515TA8628/TA8628N?具有电子音量控制的AV／TV开关电路516 TA8776N?环绕声信号处理电路518TA75393S?双电压比较器520TA75458P?双运算放大器521TA75558P?双运算放大器522TB1204N?NICAM解码电路523TB1212N?丽音信号处理电路526TB2003－004FN?系统控制微处理器528TBA820L/TBA820M/TBA820MS?2W音频功率放大电路529 TBA2800?遥控信号接收电路531TC4052B/TC4052BP?双4选1模拟开关532TC4053AP?三组2路双向模拟开关534TC4066AP/TC4066BP/TC4066DP?四组双向模拟开关536TC74HCT7007AF?音频转换电路538TC7SHU04FTL?音频转换电路539TC7W32FTE12L?5 1声道音频信号处理电路539TC9121P?轻触电子逻辑控制电路540TC9127P?锁相环电路542TC9134P?系统控制微处理器543TC9136P?数字调谐微处理器545TC9138AP?15曲自动选曲电路547TC9146AP?数字调谐微处理器549TC9147AP?数字调谐微处理器551TC9150P?红外遥控解码电路552TC9153P?双声道电子音量控制电路553TC9157AP?系统控制电路555TC9165P?5曲电脑选曲电路557TC9167P?9曲电脑选曲电路558TC9289F/TC9289P/TC9289N?卡拉OK电路560TC9300F－003?数字调谐微处理器561TC9303AN?数字调谐微处理器564TC9305－035?系统逻辑控制电路565TC9307－010?数字调谐微处理器566TC9308AF－029?数字调谐微处理器568TC9312N?可编程电机控制电路570TC9409BF?环绕声信号处理电路571TC9412AFELP?话筒音量调整电路573TC9415N?数码卡拉OK电路574TC9444F003?卡拉OK?DSP电路575TD134AF?双模前置预分频电路577TD6104P?FM预分频电路577TD6301AP?荧光显示驱动电路578TDA1013B?音频功率放大电路580TDA1083?FM/AM收音机电路581TDA1301?CD唱机数字伺服电路582TDA1302?CD唱机射频放大电路583TDA1520?20W音频功率放大电路584TDA1521?12Ｗ×2?Hi－Fi音频功率放大电路585TDA1521A?6W×2?Hi－Fi音频功率放大电路586TDA1522?20W×2音频功率放大电路586TDA1524/TDA1524A?立体声音量／音调控制电路587TDA1543?数字控制变换电路589TDA1602A?单片Hi－Fi录/放音电路590TDA2003?10W音频功率放大电路591TDA2004?10W×2音频功率放大电路592TDA2005?10W×2音频功率放大电路593TDA2006?12W音频功率放大电路594TDA2007?双声道音频功率放大电路595TDA2009/TDA2009A?10W×2音频功率放大电路596TDA2320A?双声道音频前置放大电路597TDA2611A/TDA2611AQ?5W音频功率放大电路598TDA2616/TDA2616Q?12W×2具有静音功能的Hi－Fi音频功率放大电路600 TDA2820M?1W×2音频功率放大电路601TDA2822M?1 4W×2音频功率放大电路602TDA3810?混响、立体声和模拟立体声放大电路603TDA7010T?FM收音机电路604TDA7021T?单片FM收音机电路605TDA7050?0 35Ｗ×2音频功率放大电路606TDA7056A?超重低音功率放大电路607。

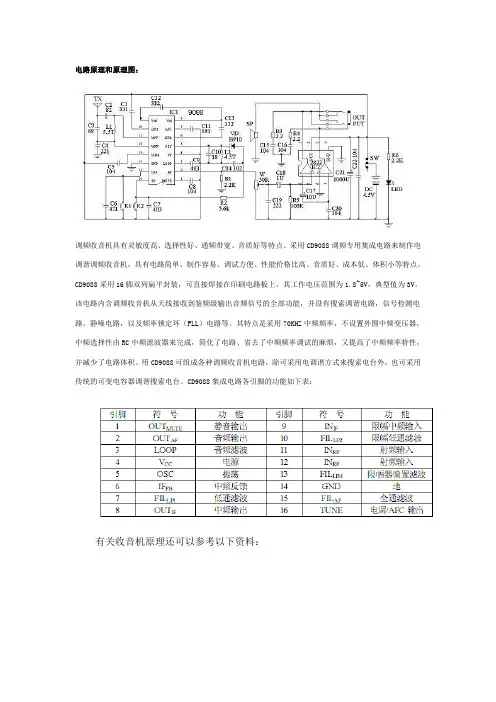

CD9088电路原理和原理图
电路原理和原理图：调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。
采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。
CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8~5V，典型值为3V。
该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。
其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。
用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。
CD9088集成电路各引脚的功能如下表：有关收音机原理还可以参考以下资料：FM信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由L2、C4及变容二极管D1决定。
C7为音频静噪电容，C8为中频反馈电容，C9为低通滤波器电容，C10为中频级耦合电容，15脚为搜索调谐端，16脚为电调谐AFC电压输出端，SB1为复位按钮，SB2为调谐按钮。
按一下SB2按钮收音机就会自动从频率低端向频率高端选台，当收到一个电台时，便自动锁定电台停止搜索，如要收听下一个电台节目，可再按一下SB2按钮顺序搜索电台。
当搜索到频率最高端时，按一下SB1按钮即可回到频率最低端，然再重新选台。
天线输入回路收到的电台信号与本振频率混频后产生70kHz中频信号。
经RC中频滤波器完成滤波和放大后送鉴频级处理，然输出音频复合信号，通过静噪电路后，从CD9088的2脚输出音频复合信号，经R3、C15去加重电路后，由C16耦合到由VT1、VT2组成的低频放大电路放大，推动耳机放音。
KA22427-AM调谐,FM中放收音集成电路
KA22427-AM调谐，FM中放收音集成电路KA22427是韩国三星公司生产的AM调谐，FM中放收音集成电路，应用于各种收音机，收录音机及组合音响中。
1. KA22427内电路方框图及引脚功能KA22427集成块调幅部分包含从AM天线输入至检波输出的全部电路：调频部分不含高频放大及混频，只含从FM中频输入至鉴频输出的全部电路。
此外，该集成电路还含有功放电路。
因此，KA22427只要再配上调频高频头即可构成一台完整的调频，调幅收音机。
KA22427集成块内电路方框图如图所示，该IC采用16脚双列直插式封装，其集成电路的引脚功能见表所列。
2. KA22427主要电参数KA22427集成电路工作电源电压范围为3--12V.典型工作电压Vcc=4.5-9V.(1）极限使用条件。
当Ta=25'C时，电源电压Vcc=13V（与外接限流电阻有关).允许功耗Pd=600mW.(2)主要电参数。
在Vcc=6V，Ta=25'C条件下有以下主要电参数。
．静态电源电流ICC 当Vcc=6V时的典型值为13 mAo当VCC=9 V时的最大值为22 mA，典型值为16 mA。
．鉴频输出电压Vcaf 典型值为300 mV。
．电压增益Gv 最大值为46dB，最小值为37dB，典型值为43dB。
．输出功率PO 当THD=10%时，Vcc=3V时的典型值为50MW; VCC=6V时的最小值为250 mW.典型值350MW; VCC=9V时的最小值为700mW.典型值900mw。
．音频输入阻抗Z ⑨脚典型值为250k。
．检波输出电压Vo 典型值为300 mV.．限幅输入电压Vi 最大值为40v，典型值为30V。
3. KA22427典型应用电路KA22427集成块的典型应用电路如图所示.4.电路工作过程当波段开关S1(1-4)处于AM某一波段时，天线信号从⑥脚输入，经与本振信号混频后，得到的信号从④脚输出，经选频后从②脚进入中放电路，放大后经检波，得到的音频信号从⑧脚输出，经音量控制后从⑨脚进入功放电路，放大后从12脚输出去驱动喇叭(y)发声。
