艾里逊变速箱设计的原理及运用

艾里逊变速箱设计的原理及运用设计特点手动变速箱是通过离合器摩擦片的机械式接合将发动机的动力传递到传动轴上，并通过啮合不同传动比的滑动齿轮，提供不同的速比，从而驱动车辆并达到所需的运行速度。

艾里逊自动变速箱的结构略比手动变速箱复杂，但其功能却大大提高。

我们所有型号的自动变速箱都采用高效率、高可靠性的液力变扭器/行星齿轮设计，这一设计在过去的45年里，经受了世界各地的重载工况的考验，并仍在不断改进。

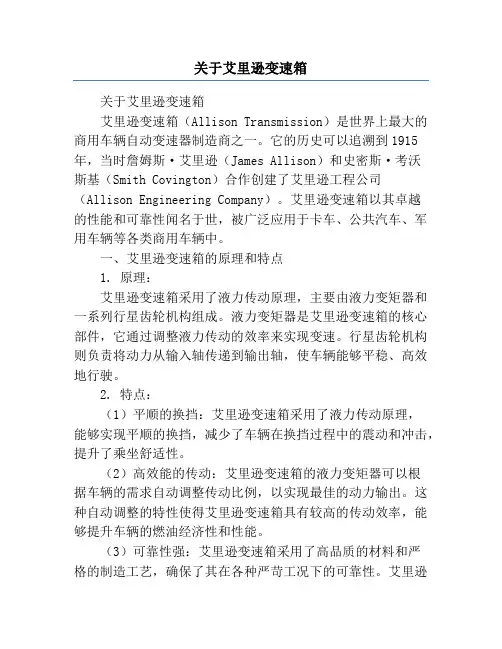

工作原理发动机的动力首先传递到液力变扭器，在这个三元机械机构中，动力（扭矩）以油液作为介质，从泵轮通过导轮传递到涡轮，再传递到变速箱的主轴。

在涡轮与泵轮之间有转速差时，油液通过变扭器内部结构的引导，可将泵轮传递来的能量更充分的传送到涡轮上，使涡轮的扭矩增大，这就是液力变扭器的增扭作用。

泵轮与涡轮的扭矩增大，这就是液力变扭器的增扭作用。

泵轮与涡轮的转速差越大，这个作用就越显著。

因此，当车辆刚起步或车辆负载增加时，艾里逊自动变速箱可提供增加扭矩的功能。

在艾里逊自动变速箱的一些型号中，液力变扭器中可设有闭锁离合器，即泵轮与涡轮的转速差接近零时，闭锁离合器接合使用其成为直接机械连接，达到最大传动效率。

动力从变扭器通过主轴进入行星齿轮变速机构，在这个机构中，多套行星齿轮副一齐工作，产生不同速比以满足车辆不同的负载和行驶速度要求。

和手动变速箱的滑动齿轮机构不同，行星齿轮副是处于常啮合状态。

每套行星齿轮由太阳轮、行星轮和外齿圈组成，如果使它们之中其中一个固定，转动另一个，可使第三个以不同的转速、或不同的转向转动，多个行星齿轮副的不同组合，便可得到多个不同的传动比和转向。

在行星齿轮变速机构中，有一系列的多片离合器，这些离合器的分离或接合使不同的行星齿轮副组合，产生多个前进挡及倒挡。

控制自动变速箱功能的是液压控制阀板，它可连续感应发动机及车辆速度、载荷、道路情况的变化，通过液压系统使用相应的离合器动作。

变扭器的模式和齿轮的选挡都是自动和即时性的，任何操作变化换挡都比司机手工操作快的多。

液力变扭器省去机械离合器的维修和调节有缓冲地吸收发动机的扭矩并降低传递到传动系统的冲击增扭作用使3-5挡位自动变速箱的性能超过6-10挡位手动变速箱的性能可选用不同的变扭器匹配不同的发动机和用于不同的用途多片离合器自动磨损补偿，无需调节闭锁离合器提高燃油经济性和高挡位时的引擎制动力行星齿轮变速机构快速不切断动力换挡，无冲击、错挡和空挡油耗保持大量齿数常啮合，扭矩力分布均匀为驱动轮提供不间断动力液压控制阀体准确及时地感应计算和换挡防止司机操作不当避免发动机过载或超速电子控制应用于T、MD、HD系列的电子控制系统能非常精密的控制变速箱的工作，电子控制系统的电子传感器能及时准确的感应车辆或发动机的工作状态，指示变速箱的控制阀体进行适当的换挡或改变液力变扭器的工作形式，使车辆在最佳状态运行。

艾里逊自动变速箱的电子控制系统具有许多重要的优越性：换挡更精确电子控制系统的换挡精确度可达输出速度的+/-1%，而液压控制的仅为+/-5%-10%。

从而使变速箱对车辆运行状况更敏感，换挡更顺畅、更合理，大大提高了车辆的使用性能。

应用更灵活电子控制系统控制单元可以安装不同的芯片，这些芯片储存有变速箱的所有换挡逻辑，这样，您便可根据您的车辆性能、用途等因素来设定芯片，当车辆性能或用途需要改变时，还可更换芯片，从而使变速箱的应用更为灵活广泛。

提高燃油经济性电子控制系统使变速箱的换挡点更精确、合理，控制单元的灵活性使变速箱更准确地应用于各种不同用途。

因此可以使发动机保持在油耗曲线的低段工作，提高燃油经济性。

提高车辆性能变速箱的换挡工作区可以通过程序设定在车辆最佳状态下。

例如，需提高车速，可将换档工作区设定在发动机扭矩曲线的高段，车辆的性能可因此而提高。

提高生产率电子控制系统发动机的动力和效率得到最大程度的发挥，换挡精准、低速下闭锁使发动机不发生拖曳，不降低扭矩，变扭器可以省去许多再循环工作而提高了传动效率。

车辆的工作效率因此提高8%—10%。

降低保养费用电子控制系统具有31种监测自检功能，能在运行出现问题时及早报警，避免发生严重故障和昂贵的维修。

自检结果可以储存，一些小故障的排除可以留待例行保修时进行。

如在工作中出现主要功能失灵，系统能提供应急功能，保证故障车辆能行驶回维修场站。

此外，电控系统省去了许多需经常维护的机械元件。

在最新一代的艾里逊世界自动变速箱T、MD、HD系列中，电子控制系统更步完善，功能更齐全。

微电脑智能控制系统具有自学功能，能根据司机的不同驾驶习惯、道路状况、载荷情况等、自动调节最适合的换挡模式。

使车辆、发动机动行更畅顺、经济性更好。

车辆及发动机状态感应模块能根据用户的需要，为车辆或发动机设置特定工作状态，如客车的车门感应、工作或作业车辆的作业装备状态感应、车速感应、发动机转速及油门感应等，提高整车使用功能。

防飞挡逻辑控制能在车轮滑转或突然卡死时，防止变速箱飞入高挡或急降低挡。

ABS兼容使变速箱的闭锁离合器与ABS刹车联动，进一步提高刹车性能。

液力减速器艾里逊液力减速器是强有力的辅助刹车装置。

艾里逊液力减速器分两种形式：输入减速器和输出减速器。

输入减速器在变扭器和行星齿轮之间，输出减速器在行星齿轮后部。

两种液力减速器均可产生巨大的刹车动力，几乎是其它辅助刹车装置的两倍。

在起步停车频繁、陡坡路段，液力减速器能发挥很好的功效。

输出减速器输出减速器的制动力直接作用在车辆的传动轴上，与发动机的转速或变速箱的挡位无关。

它可以通过手动或脚踏板与刹车联动，也可以根据使用要求在油门关闭时自动起作用。

艾里逊还可提供二级输出减速器，第一级为液压转子定子减速装置，第二级为油冷离合摩擦减速装置。

车辆高速时，液压减速装置起作用，车辆低速时，离合摩擦减速装置起作用。

液力减速器的优越性减少刹车磨损及维修保养避免刹车过热失效提高刹车使用寿命增强下坡时对车辆的控制能力车辆减速平稳行驶更加安全工作噪音较其它类型的减速器小分动力输出（PTO）艾里逊自动变速箱提供两种分动力输出形式，变扭器驱动和发动机驱动。

（仅提供分动力输出接口，分动力取力装置由车辆生产厂选配安装。

）变扭器驱动艾里逊自动变速箱的每种型号均能选用这一形式，其无级变扭比使得仅控制油门便可操纵分动力输出装置平顺起动、寸进或保持。

分动装置在空挡情况下工作时，载荷越大，增扭比也越大，这样，加载时发动机的转速变化很小并能随载荷增加自动调节。

载荷的变化和冲击被变扭器的油液缓冲吸收，发动机能维持一个较稳定的转速保证风扇，油泵正常工作。

发动机驱动在HT系列中，可选配发动机驱动的分动输出形式，分动装置由发动机直接驱动，在车辆静止或行走状态均能工作。

这样在分动装置需在发动机低转速时工作或分动装置需以恒定转速工作。

车辆总重在10吨至120吨之间的各型汽车，无论什么行业用途、什么发动机、车轮数量多少、使用周期怎样，您都可以在艾里逊自动变速箱的产品中找到您所适用的型号并满足您的需要。

目前，艾里逊产品有数十种型号，上百种用途，可以和超过550种不同厂家的发动机相匹配；全世界有超过350家汽车及设备制造厂的部分或全部产品装配了艾里逊自动变速箱。

因此通常您能很方便地购买到装配艾里逊自动变速箱的产品。

如果您需要对您使用中的车辆改装艾里逊自动变速箱或开发装配艾里逊自动速箱的新产品，艾里逊设在当地的代理或分销机构将通过艾里逊公司的SCAAN 程序，为您提供精密的选型匹配服务，确保您所选配的艾里逊自动变速箱完全满足您的要求。

公路领域艾里逊公路用自动变速箱适用于各种用途的公路车辆，并以其优异的性能令车辆如虎添翼。

非公路领域艾里逊非公路用自动变速箱能人所不能，在重载、冲击、粉尘、道路崎岖、酷热严寒等恶劣工况下，如履平地、性能尽显。

军用领域艾里逊军用自动变速箱突出表现了艾里逊产品先进的技术性能、良好的使用维护性能和卓越的可靠性。

应用选型——SCAAN在艾里逊产品分类参数专栏中列出了艾里逊自动变速箱几种公路辆常用型号的基本技术参数，可帮助您选择艾里逊自动变速箱。

由于变速箱只是车辆传动系统的一部分，而传动系统也仅仅是整车的一部分，在您选型和实际应用时，应与艾里逊设在当地的代理或分销机构联系，为您提供正确选型匹配服务，确保变速箱和车辆的性能。

要达到精确的匹配，须通过艾里逊公司的SCAAN来完成。

SCAAN（SYSTEM FOR COMPUTERIZED APPLCATION ANALYSIS）——计算机应用分析系统，是艾里逊公司为用户的车型、发动机进行自动变速箱选型匹配专门设置的，当您需选用艾里逊自动变速箱时，可将您所需装配的车型、发动机性能、传动系、轮胎等因素，报艾里逊在当地的代理或分销机构，通过SCAAN的计算机分析，精确地选择最适合的变速箱型号，并对整车的性能（车速、加速性、爬坡能力、油耗等）进行计算。

确保匹配准确，变速箱和整车的各项性能指标充分保证。

只有通过SCAAN，艾里逊公司予以认可，用户方能享受艾里逊的售后服务和质量保证。

已匹配的城市客车制造厂家（公路型）一汽底盘厂金龙联合汽车工业公司沈飞汽车制造有限公司东风汽车公司广州骏威客车有限公司北京市客车总厂东风杭州汽车公司蚌埠专用汽车制造厂萍乡客车厂丹东汽车制造厂上海申沃客车有限公司重庆客车总厂安凯汽车制造有限公司金陵双层客车制造公司亚星客车集团有限公司成都客车厂常州依维柯客车公司杭州长江客车制造公司非公路车辆制造厂———油田设备第二石油机械厂第四石油机械厂江汉石油机械厂兰州通用机械厂宝鸡石油机械厂南充石油机械厂通化石油机械厂泰安特种车制造厂中原油田特修厂非公路车辆制造厂———矿用车内蒙古北方重型汽车股份有限公司本溪重型汽车制造厂首钢矿业公司重型汽车制造厂。
