（二）不适宜应用的场所
1、可能发生无焰火灾； 2、在火焰出现前有浓烟扩散； 3、探测器的镜头易被污染； 4、探测器的“视线”易被遮挡； 5、探测器易受阳光或其他光源直接或间接照射； 6、在正常情况下有明火作业以及X射线、弧光等影响。
五、可燃气体探测器应用场所
1、使用管道煤气或天然气的场所； 2、煤气站和煤气表房以及存储液化石油气罐的场所； 3、其他散发可燃气体和可燃蒸气的场所； 4、有可能产生一氧化碳气体的场所，宜选择一氧化碳气体
等；
5、其他环境恶劣不适合点型探测器安装的危险场所。
八、空气管式线型差温探测器应用场所
1、不易安装点型探测器的夹层、闷顶； 2、可能产生油类火灾且环境恶劣的场所。
九、手动报警按钮的设置
1、报警区域内每个防火分区，应至少设置一只手动报警按 钮；
2、从每个防火分区内任一位置到最近的一个手动报警按钮 的步行距离不应大于30m；
1、消防控制室应有建（构）筑物的总平面布局图、建筑消防 设施平面布置图、建筑消防系统图及安全出口布置图、重 点部位位置图等。
2、消防控制室应有消防安全管理规章制度、应急灭火预案、 应急疏散预案等。
3、消防控制室应有消防安全组织结构图，包括消防安全责任 人、管理人、义务和（或）专职消防人员等内容。
4、消防控制室应有员工消防安全培训及应急预案演练记录。 5、消防控制室应有值班情况、消防安全检查情况及巡查情况

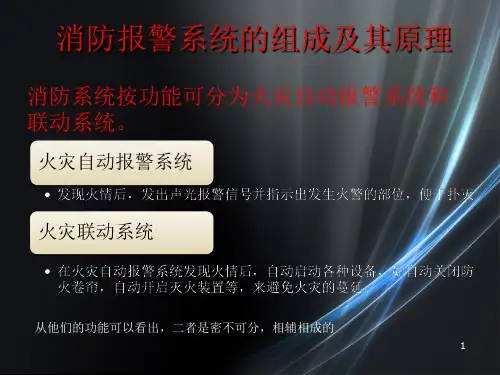

消防报警系统的组成及其原理
消防系统按功能可分为火灾自动报警系统和 联动系统。
从他们的功能可以看出，二者是密不可分，相辅相成的
火灾探测的基本原理
火灾探测的基本原理就是用一种敏感元件对火灾气体 、烟雾、温度和火焰等火灾信息作出有效反应，并通过对 火灾信息参量的测量、分析，判断被测区域是否有火灾存 在。
温型和差定温型。 （3）点型感温火灾探测器可分为A1、A2、B、C、D、E、
F、G共八种类型。另外。每种类型还根据其特性附加S或 R后缀。
4、分布式光纤感温火灾探测器原理
火焰探测原理
1、原理 火焰探测器是感应火灾燃烧发出的电磁辐射，通过将火
焰辐射能量转化为电流或电压信号，达到火灾探测的目的 。
3、火灾时，它是紧急信息汇集、显示、处理的中心，及时 、准确的反馈火情的发展过程，正确、迅速地控制各种相 关设备，达到疏导和保护人员、控制和扑救火灾的目的；
4、因此，消防控制室是建筑内消防设施控制中心枢纽。对 于防止火灾，减少人员伤亡和财产损失具有十分重要的现 实意义。
六、消控室消防安全管理信息
（3） 而红外火焰探测器，由于其探测波长较长，较适合含 碳类液体火灾的探测。
视频火灾探测技术
1、系统构成 CCTV系统、系统主机、视频火灾探测报警系统软件。
2、工作原理 烟雾的浓度、扩散、运动方式、边缘特性判断，火焰特性 及运动模式分析。
红外图像的火灾探ቤተ መጻሕፍቲ ባይዱ技术
1、系统构成 红外摄像机、系统主机、红外图像分析软件。
探测器。
六、红外光束感烟火灾探测器应用场所
1、适宜应用于无遮挡大空间或有特殊要求的场所。 2、相邻两组红外光束感烟探测器的水平距离不应大于14
米； 3、探测器的发射器和接收器之间的距离不宜长过100米； 4、探测器安装据地高度不宜超过20米。
七、线型缆式感温火灾探测器应用场所
1、电缆隧道、电缆竖井、电缆夹层、电缆桥架等； 2、配电装置、开关设备、变压器等； 3、各种皮带输送装置； 4、控制室、计算机室的闷顶内、地板下及重要设施隐蔽处
灾应急广播扬声器总和的1.5倍。
二、火灾应急广播功能
消防应急广播设 备一般应具有应急广 播功能、故障报警功 能、自检功能、信息 显示与查询功能和供 电功能。
第七节、消防控制室
一、消防控制室设置要求 1、消防控制室应设置在一楼或地下一层，其出口直通室外
或距室外安全出口不超过20m； 2、消防控制室的门应向疏散方向开启，且入口处应设置明
一、火灾探测器的选择
1、对火灾初期有阴燃阶段，产生大量的烟和少量的热，很 少或没有火焰辐射的场所，应选择感烟探测器。
2、对火灾发展迅速，可产生大量热、烟和火焰辐射的场所 ，可选择感温探测器、感烟探测器、火焰探测器或其组合 。
3、对火灾发展迅速，有强烈的火焰辐射和少量的烟、热的 场所，应选择火焰探测器。
3、手动报警按钮应设置在公共活动场所的出入口。
十、火灾警报装置设置
1、未设置火灾应急广播的火灾自动报警系统 应设置火灾警报装置。
2、每个防火分区至少应设一个火灾警报装置，其位置宜设 在各楼层走到靠近楼梯出口处。
3、警报装置已采用手动或自动控制方式。
第五节、消防专用电话设置
一、消防电话设置要求 1、消防专用电话网络应为独立的消防通信系统； 2、消防控制室应设置消防专用电话总机； 3、消防水泵房、备用发电机房、排烟机房、变配电室等与
2、工作原理 现场环境温度变化趋势
火灾自动报警系统构成
第一节、报警区域和探测区域
1、报警区域 应根据防火分区或楼层划分，一个报警区域可由一个
或同层相邻几个防火分区组成。 2、探测区域
应按独立的房间划分，一个探测区域面积不宜超500m2； 红外光探测器区域长度不宜超过100m； 缆式感温探测器区域长度不宜超过200m； 空气管式感温探测器区域长度宜为20~100m。
第二节、火灾自动报警系统的基本形式
1、区域报警系统
由火灾探测器、手动报警按钮、区域火灾报警控制器或 火灾报警控制器、火灾警报装置及电源组成。
2、集中报警系统
由火灾探测器、手动报警按钮、区域火灾报警控制器或 区域显示器（两台以上）、集中火灾报警控制器、火灾警报 装置及电源组成。
3、控制中心报警系统
1、相对湿度经常大于95%； 2、无烟火灾； 3、有大量粉尘； 4、在正常情况下有烟和蒸气滞留； 5、厨房、锅炉房、发电机房、烘干车间等； 6、吸烟室等； 7、其他不宜安装感烟探测器的厅堂和公共场所。
四、火焰探测器应用场所
（一）适宜应用的场所： 1、火灾时有强烈的火焰辐射； 2、液体燃烧火灾等无阴燃阶段的火灾； 3、需要对火焰做出快速反应。
的记录。
七、消控室信息记录要求
1、消防控制室应具有各类消防系统及设备（设施）在火灾 发生时、日常检查时的动态信息记录，记录应包括火灾 报警的时间和部位、设备动作的时间和部位、复位操作 的时间等信息，存储记录容量不应少于10000条，记录备 份后方可被覆盖。日常检查的内容应符合国家相关规范 要求；
2、消防控制室应具有产品维护保养的内容和时间、系统程 序的进入和退出时间、操作人员姓名或代码等内容的记 录，存储记录容量不应少于10000条，记录备份后方可被 覆盖；
4、对使用、生产或聚集可燃气体或可燃液体蒸气的场所， 应选择可燃气体探测器。
二、点型感烟火灾探测器应用场所
1、饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室 等； 2、电子计算机房、通讯机房、电影或电视放映室等； 3、楼梯、走道、电梯机房等； 4、书库、档案库等； 5、有电气火灾危险的场所。
三、点型感温火灾探测器应用场所
消防联动有关的且有人值班的机房； 4、灭火控制系统操作控制室； 5、企业消防站、消防值班室、总调度室； 6、消防控制室、消防值班室或企业消防站等处，应设置可
直接报警的外线电话； 7、手动火灾报警按钮、消火栓处宜设电话插孔。
二、消防电话功能
消防电话系统一 般应具有呼叫及通 话功能、录音功能 、故障报警功能、 自检功能、信息显 示与查询功能和供 电功能。
由火灾探测器、手动报警按钮、区域火灾报警控制器 或 区域显示器（两台以上）、集中火灾报警控制器（至少一 台）、消防联动控制设备（至少一台）、火灾警报装置、消 防电话、火灾应急广播、火灾应急照明及电源组成。
4、系统形式的选择
区域报警系统，宜用于二级保护对象； 集中报警系统，宜用于一级和二级保护对象； 控制中心报警系统，宜用于特级和一级保护对象。
第三节、火灾探测报警系统构成
火灾探测报警系统由火灾报警控制器、火灾探测器、 手动火灾报警按钮、火灾显示盘、消防控制室图形显示装置
、 火灾声和（或）光警报器等全部或部分设备组成，完成火灾 探测报警功能。（如下图所示）
消防联动控制设备的构成框图
消防联动控制器的组成框图
第四节、火灾报警触发器
火灾自动报警系统应设有手动和自动两种触发装置。
3、消防控制室应具有保护区域中监控对象系统内各个消 防设备（设施）的制造商、产品有效期的历史记录功 能，存储记录容量不应少于1000条，记录备份后方可 被覆盖；
4、消防控制室应具有接受远程查询历史记录的功能； 5、消防控制室应具有记录打印或刻录存盘功能，对历史
记录应打印存档或刻录存盘归档。
八、消控室信息传输要求
1、消防控制室在接收到火灾报警信号或联动信号后的10s内 将相应信息按规定的通讯协议格式传送给称监控中心；
2、消防控制室在接收到建筑消防设施运行状态信息后100s 内将相应信息按规定的通讯协议格式传送给监控中心；
3、具有自动向监控中心传输消防安全管理信息功能的消防 控制室，应在发出传输信息指令后100s内将相应信息按 规定的通讯协议格式传送给监控中心；
6、在信息传输过程中，火灾报警信息应主动传输，且优先 于其他信息传输。
7、消防控制室的信息传输不应受保护区域内各类系统设备 任何操作的影响。
消防联动控制
1.消防联动控制设计应符合下列规定： ⑴消防联动控制对象应包括下列设施：
第六节、火灾应急广播
一、火灾应急广播设置要求 1、控制中心报警系统 、集中报警系统宜设置火灾应急广
播； 2、民用建筑内扬声器应设在走道和大厅等公共场所； 3、火灾时应能将火灾疏散层的场声器和公共广播强制专转
入火灾应急广播状态； 4、消控室应能监控用于火灾应急广播的扩音机的工作状
态，并应有遥控功能； 5、备用扩音机容量不应小于火灾时需同时广播的范围内火
4、消防控制室应能接收监控中心的查询指令并能按规定的 通讯协议格式按附录A规定的内容将相应信息传送到监控 中心；
5、消防控制室应有专用的信息传输指示灯，在处理和传输 信息时，该指示灯应闪亮，在得到监控中心的正确接收 确认后，该指示灯应常亮并保持直至该状态复位。当信 息传送失败时应有明确声、光指示。
显标志； 2、消防控制室的送、回风管在其穿墙处应设防火阀； 3、严禁无关的电气线路及管路通过； 4、在其周围不应布置电磁干扰较强及其他影响消防控制设
备正常工作的设备用房。
二、消防控制室的设备布置要求
1、设备面盘前的操作距离：单列布置时不应小于1.5米；双 列布置是不应小于2米。
2、在值班人员经常工作的一面，设备面盘至墙的距离不应 小于3米。
3、设备盘面后的维修距离不宜小于1米。 4、室内应设接地板，由接地板接至接地装置的接地干线不
小于25mm2。
三、消控室图形显示功能
消防控制室图形显 示装置一般应具有状态 显示功能、通讯故障报 警功能、自检功能、信 息记录与查询功能和信 息传输功能。
四、消防控制室设备构成 消防控制室应至少由火灾报警控制器、消防联动控制
火焰探测器感应的火灾参量包括火焰辐射强度和频率。
2、火焰探测器的分类 根据火焰探测器响应波长的不同，将响应波长低于
400nm的火焰探测器称为紫外火焰探测器，响应波长大 于700nm的火焰探测器称为红外火焰探测器。
3、火焰探测器的性能特点
（1）火焰探测器具有响应速度快，探测范围广的特点。
（2）由于紫外光波长较短，不适合火灾发生时伴随有烟雾 生成的火灾探测，比较适宜活泼金属及金属氧化物火灾的 探测。
感温火灾探测原理
1、感温探测原理 利用感温元件接受被监测环境或物体对流、传导、辐
射传递的热量，并根据测量、分析的结果判定是否发生火 灾。 2、感温探测器的特点
感温探测器工作比较稳定，不受非火灾性烟尘雾气等 干扰，误报率低，可靠性高。
3、感温探测器的分类
（1）按照探测器的结构形式分为点型和线型。 （2）线型感温火灾探测器按其动作性能可分为定温型、差
器、消防控制室图形显示装置或其组合设备组成；应能监 控消防系统及相关设备（设施），显示相应设备（设施） 的动态信息和消防管理信息，向远程监控中心传输火灾报 警及其它相应信息。
五、消防控制室的作用
1、消防控制室是火灾自动报警系统的控制和信息中心，是 灭火作战的指挥中心；
2、正常时，连续监测各种消防设备的工作状态，保证消防 设备正常运行；
