灌注桩施工工艺及方法要点
钻孔灌注桩的施工工艺与注意事项要点
钻孔灌注桩的施工工艺与注意事项要点一、钻孔灌注桩的概念与应用1.1 概念钻孔灌注桩是一种先钻孔、再注入灌浆料的基础桩。
其钻孔方式有机械钻孔和手动钻孔两种。
注浆料多为水泥浆或混凝土浆,也可根据具体情况使用其他类型的浆料。
1.2 应用钻孔灌注桩广泛应用于建筑、道路、桥梁、塔吊和堵墙等工程的深基础工程中,能够承受水平和垂直荷载以及弯矩。
钻孔灌注桩的特点是功效显著、成本较低、施工周期短、建设面积小、工程适应性好等。
因此在现代建筑中,钻孔灌注桩已成为深基础中应用最为广泛的类型之一。
二、施工工艺2.1 钻孔根据不同的工程要求和具体情况,钻孔的孔径和深度会有所不同,但一般的钻孔深度在20m以内,孔径在300~800mm之间。
钻孔时要注意以下几点:1.钻孔位置应符合设计要求,并按要求进行定位、测量和标注;2.钻孔机械应符合国家标准和设计要求,操作人员应具备相应的操作技能,保持设备的良好状态;3.钻孔时应注意孔深、孔径、孔壁垂直度、孔底的平整度,确保达到设计要求。
2.2 送浆送浆可以采用手动或机械输送浆料的方式,一般由专职的人员负责调制、输送和控制浆料的流量和浆液的比例。
送浆时要注意以下几点:1.浆料的配合应符合设计要求,浆液应均匀、细腻、流动性好;2.浆液的流量应根据孔的尺寸和深度确定,并保证尽可能的均匀;3.输送管路应完全密闭,以免浆液外漏;2.3 浆注浆注是将浆料注入到钻孔中的重要工艺环节。
注浆时间、注浆量、注浆速度均应符合设计要求,以保证浆料在孔内良好地分布和固化。
浆注时要注意:1.浆料的注入顺序应从孔底向孔口进行,保证浆液完全填满孔内;2.浆注的速度应适中,过快会导致浆液泌水不良,过慢则会耽误时间和增加成本;3.浆注完毕后应在一定的时间内对孔口进行封堵,避免浆料外漏和颗粒侵入。
2.4 后期维护钻孔灌注桩施工完成后,需要进行一定的管护和检测。
主要包括:1.检查各钻孔处是否有漏浆现象;2.检查灌注桩的垂直度、偏移量和长度是否符合设计要求;3.检查灌注桩表面是否有裂缝或破损;4.正确记录每个钻孔和灌注桩的基础参数;5.在必要的情况下进行二次灌注或补充灌浆。
灌注桩施工方案(3篇)
第1篇一、工程概况本工程位于某市某区域,主要建筑物为住宅楼,占地面积约为10万平方米。
基础形式采用灌注桩基础,桩径为Φ500mm,桩长根据地质勘察报告确定。
本方案针对灌注桩的施工过程进行详细阐述。
二、施工准备1. 施工组织设计(1)成立灌注桩施工项目部,明确项目经理、技术负责人、施工负责人等人员职责。
(2)编制施工组织设计,明确施工工艺、进度计划、资源配置、质量控制、安全管理等。
2. 材料准备(1)钢筋:按照设计要求,准备Φ25mm、Φ28mm、Φ32mm等不同规格的钢筋。
(2)水泥:选用符合国家标准的普通硅酸盐水泥。
(3)砂、石:选用级配良好的中粗砂,碎石粒径不大于40mm。
(4)外加剂:选用符合国家标准的混凝土外加剂。
3. 机械设备准备(1)桩机:选用合适的桩机,如旋挖钻机、冲击钻机等。
(2)搅拌机:选用符合国家标准的混凝土搅拌机。
(3)运输车辆:准备混凝土运输车、钢筋运输车等。
4. 施工场地准备(1)平整场地:确保施工现场平整,满足桩机进场和施工要求。
(2)排水设施:设置排水沟、集水井等排水设施,确保施工现场排水畅通。
(3)临时设施:搭建办公室、材料库房、休息室等临时设施。
三、施工工艺1. 施工顺序(1)桩位放样:根据设计图纸,确定桩位,进行桩位放样。
(2)桩机就位:将桩机移至桩位,调整桩机水平,确保桩机稳定。
(3)钻孔:根据地质条件,选择合适的钻孔方法,如旋挖钻孔、冲击钻孔等。
(4)清孔:钻孔完成后,清除孔底沉渣,确保孔底干净。
(5)钢筋笼制作与吊装:制作钢筋笼,按照设计要求进行吊装。
(6)混凝土浇筑:将混凝土拌合物浇筑至孔底,确保混凝土密实。
(7)拔管:待混凝土达到一定强度后,拔出桩管。
(8)桩头处理:对桩头进行切割、打磨等处理。
2. 施工工艺要点(1)钻孔:根据地质条件,选择合适的钻孔方法。
旋挖钻孔适用于土层较厚、土质较好的场地;冲击钻孔适用于土层较薄、土质较硬的场地。
(2)清孔:钻孔完成后,采用空气、水、泥浆等方法清除孔底沉渣,确保孔底干净。
灌注桩施工工艺流程施工技巧与质量控制要点详解
灌注桩施工工艺流程施工技巧与质量控制要点详解灌注桩作为一种常用的基础施工方式,其施工工艺流程、施工技巧和质量控制要点至关重要。
本文将详细解析灌注桩施工的各个环节,并提供相应的技巧和要点,以确保施工质量。
一、灌注桩施工工艺流程灌注桩的施工工艺流程主要包括立砼搅拌站调配混凝土、现场模板安装、桩基开挖、钢筋预埋、灌注桩施工、围护墙施工和质量验收等环节。
1. 立砼搅拌站调配混凝土在灌注桩施工前,需要提前与搅拌站预约混凝土的供应,确保施工现场的连续供料。
在调配混凝土时,应根据工程要求确定混凝土的配合比,保证混凝土的强度和流动性。
2. 现场模板安装根据设计要求,现场搭建模板,包括主桩和辅助桩的设置。
模板的安装必须牢固可靠,考虑到桩身的纵向和横向拉挤力,模板的支撑和加固措施要得当。
3. 桩基开挖开始进行桩基的开挖,应根据设计要求确定开挖的深度和直径。
开挖时要注意保持挖土面的竖直性和光滑性,避免桩孔变形或土体塌方。
4. 钢筋预埋在进行桩基灌注前,需要事先将钢筋预埋于桩孔中。
钢筋的数量、直径和布置要符合设计规范,保证桩的抗拉和抗弯能力。
5. 灌注桩施工灌注桩施工时,先进行搅拌站兑水搅拌出符合要求的混凝土后,通过输送泵将混凝土顺序灌入桩孔。
灌注过程中要控制灌注速度,避免混凝土侧渗和堆积产生空洞。
6. 围护墙施工在灌注桩施工完成后,进行围护墙的施工。
围护墙的材料和结构要满足设计要求,确保灌注桩的稳定性和承载力。
7. 质量验收施工完成后,对灌注桩进行质量验收。
验收过程包括对施工过程的记录、检查桩身表面质量、测量桩身直径和深度等,以确保施工质量符合规范要求。
二、施工技巧与质量控制要点1. 混凝土配合比的合理性在调配混凝土时,应根据施工要求确定合适的配合比。
混凝土的强度、流动性和抗渗能力都是需要考虑的关键因素。
合理的配合比能够提高桩体的整体性能。
2. 模板的稳固可靠在模板安装过程中,要确保模板的稳固可靠。
加强模板的支撑和加固措施,防止在灌注过程中发生塌方或模板脱落的情况。

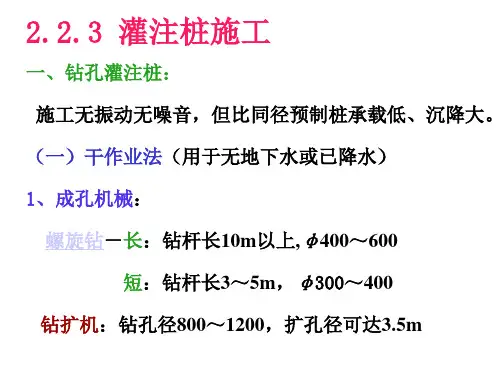

灌注桩施工
安全要求: 护壁、通风、联络、照明、人员上下
五、挤扩支盘桩
六、夯扩灌注桩(动画)
施工工艺流程 放线、定出桩位——机架就
位——内外管同步夯入土中——
提升内夯管、浇第一批砼——插 入内夯管、提升外管——夯扩—
—提升内夯管、浇第二批砼——
再插入内夯管,提升外管、直至 拔出地面。(录像)
七、新型扩底桩(录像)
5. 提高桩承载力的方法 锤击沉管灌注桩: 单打法—— 复打法——单打时不放钢筋笼,混凝土初凝前原位 打入、插筋灌注。
振动沉管灌注桩:
单振法——灌满混凝土后,每原位振动5~10s,再 上拔0.5~1m。 复振法——同复打法; 反插法——单振法拔管时,每上拔0.5~1m,向下反 插0.3~0.5m。
(8)灌注砼、拔出导管(录像) 灌注砼之前,应先拆下几节导管,让导管底部与孔底具有一定距离 ,再装上漏斗,这样灌注砼时,隔水塞就能顺利排出。在导管上口 放隔水塞(琏接录象),用铁丝将隔水塞悬吊在钻机的钢丝绳上, 先让隔水塞停在漏斗口位置,然后即可灌注砼。初灌进,要先搅拌 一盘砂浆,倒入漏斗,这时可下落隔水塞,然后将砼倒入漏斗中, 集料于漏斗中,当漏斗中的砼能保证一次灌入,并能埋管达 0.8~1.0m以上时,即可剪断隔水塞铁丝。 (录像) 初灌后,应连续灌注,不可中断。在砼灌注过程中,如果导管插不 下时可拔管,在拔管时应控制埋管深度,保证最小不小于2m,最多 不超过6m。 浇筑砼过程中,要在一盘砼中随机取出部分混凝土制作试块,以便 检测砼的强度。 当砼灌注到桩顶设计标高时 ,适当控制砼的灌注量,保证超灌 600~700mm,以确保桩头质量。 砼灌注结束后,拔出全部导管,一根桩的施工就算完成。
避免断桩措施:桩的中心距宜大于3.5倍桩 径;考虑打桩顺序及桩架行走路线时,应 注意减少对新打桩的影响,采用跳打法或 控制时间法以减少对邻桩的影响. 断桩检查: 在2~3m深度内可用木锤敲击桩 头侧面,同时用脚踏在桩头上,如桩已断, 会感到浮振。亦可用动测法,由波形曲线 和频波曲线图形判断断桩的质量与完整程 度。
灌注桩施工工艺流程灌注桩施工中的施工工艺和操作技巧有哪些
灌注桩施工工艺流程灌注桩施工中的施工工艺和操作技巧有哪些灌注桩是一种常见的地基处理方法,广泛应用于建筑工程中。
灌注桩的施工工艺和操作技巧对工程的质量和安全起着非常重要的作用。
本文将介绍灌注桩施工的详细工艺流程,并探讨一些施工工艺和操作技巧。
一、工艺流程灌注桩的施工工艺流程一般包括以下几个步骤:1. 剖开地面在施工现场,首先需要按照设计要求进行现场勘察,在确定桩位之后,开始进行剖开地面工作。
这个过程主要是用挖掘机或人工进行土方开挖,开挖的尺寸和深度要符合设计要求。
2. 安装钢筋笼钢筋笼是灌注桩的一个重要组成部分,决定了桩的承载力和稳定性。
在开挖完成后,需要将预制好的钢筋笼安装到挖掘好的坑内。
钢筋笼的布置要符合设计要求,保证钢筋笼在桩内的位置正确。
3. 灌注混凝土灌注桩的核心是灌注混凝土,确定了桩的力学性能和工作性能。
在钢筋笼安装完成后,需要进行混凝土的灌注。
灌注混凝土时需要注意控制浆液的流动性和坍落度,使得混凝土能够充分填满钢筋笼,避免空洞和漏浆的情况发生。
4. 震桩和挤土在灌注混凝土之后,需要进行震桩和挤土工作,以提高桩的密实度和承载力。
震桩是指通过振动器对混凝土进行振动,达到桩身加密的效果。
挤土工作是指利用机械设备将土壤逐层填入振动桩孔中,使桩孔内的土壤得到挤压,提高桩的密实度。
5. 进行桩头处理桩头处理是灌注桩施工的最后一个步骤。
桩头处理包括修整桩顶平整,确保桩的高程和标高符合设计要求,同时也包括对桩顶进行加固,以提供更好的受力性能。
二、施工工艺和操作技巧灌注桩施工中,还有一些工艺和操作技巧需要特别注意,以确保施工质量和安全性。
以下是一些常见的施工工艺和操作技巧:1. 土方开挖时要保持坑壁的稳定,避免坍塌事故的发生。
需要根据土质情况选择合适的支护措施,并注意对周边建筑物和管线的保护。
2. 钢筋笼的制作要精确,符合设计要求。
钢筋笼安装时要垂直放置,保证钢筋笼的位置正确,避免钢筋笼的错位和变形。
灌注桩施工工艺及方法

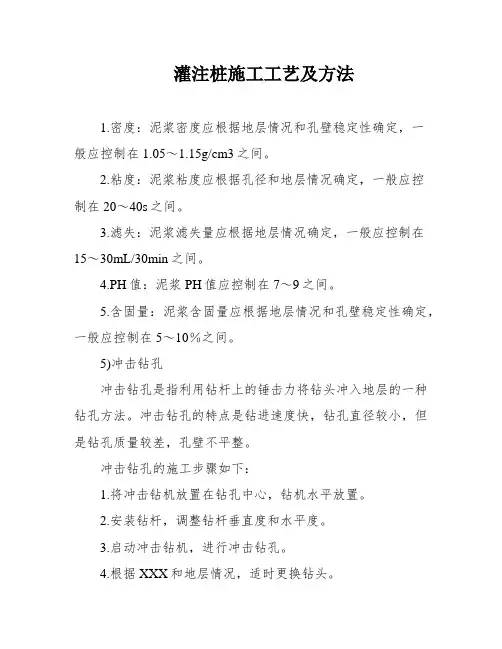

灌注桩施工工艺及方法1.密度:泥浆密度应根据地层情况和孔壁稳定性确定,一般应控制在1.05~1.15g/cm3之间。
2.粘度:泥浆粘度应根据孔径和地层情况确定,一般应控制在20~40s之间。
3.滤失:泥浆滤失量应根据地层情况确定,一般应控制在15~30mL/30min之间。
4.PH值:泥浆PH值应控制在7~9之间。
5.含固量:泥浆含固量应根据地层情况和孔壁稳定性确定,一般应控制在5~10%之间。
5)冲击钻孔冲击钻孔是指利用钻杆上的锤击力将钻头冲入地层的一种钻孔方法。
冲击钻孔的特点是钻进速度快,钻孔直径较小,但是钻孔质量较差,孔壁不平整。
冲击钻孔的施工步骤如下:1.将冲击钻机放置在钻孔中心,钻机水平放置。
2.安装钻杆,调整钻杆垂直度和水平度。
3.启动冲击钻机,进行冲击钻孔。
4.根据XXX和地层情况,适时更换钻头。
5.钻孔过程中,要不断加入泥浆,保持钻孔稳定和冷却钻头。
6)制作钢筋笼制作钢筋笼是钻孔灌注桩施工的重要环节。
钢筋笼的制作要求严格,必须符合设计要求和施工规范。
制作钢筋笼的步骤如下:1.根据设计要求和实际情况,确定钢筋笼的长度、直径、间距和钢筋的规格和数量。
2.在制作钢筋笼的过程中,要注意钢筋的弯曲和连接要符合规范要求,钢筋的间距和直径要均匀、合理。
3.制作好的钢筋笼要经过检查和验收,确定无误后才能使用。
7)灌注砼在灌注砼之前,要先进行二次清孔和下放导管。
二次清孔是指清除钻孔中的泥浆和碎石,以保证灌注砼质量。
下放导管是指在钢筋笼中放置导管,以便于灌注砼。
灌注砼的步骤如下:1.将混凝土料车停靠在钻孔旁边,将混凝土泵管伸入导管内。
2.启动混凝土泵,将混凝土灌注到钻孔中,同时用振捣器振捣混凝土,以保证混凝土密实。
3.灌注混凝土的过程中,要注意控制灌注速度和混凝土的质量,确保灌注砼的质量和孔壁的稳定。
8)拔除护筒和破桩头在灌注砼完成后,要对护筒进行拔除和破桩头。
拔除护筒是指将护筒从钻孔中拔出,以便于后续处理。
钻孔灌注桩施工工艺流程及控制要点
钻孔灌注桩施工工艺流程及控制要点范本一:钻孔灌注桩施工工艺流程及控制要点一:前期准备1. 确定施工方案:根据设计要求和场地条件,确定钻孔灌注桩的施工方案。
2. 准备施工材料和设备:包括钻桩机、钻头、钢筋、混凝土等,并进行验收和储存。
3. 安排施工人员:分配合适的施工人员和监理人员,并进行必要的培训。
二:施工准备1. 场地清理:清除施工区域内的障碍物和杂物,确保施工区域清洁。
2. 标定钻孔位置:根据设计要求,在施工区域内标定钻孔的位置和深度。
3. 安装导管:根据设计要求,在钻孔位置安装导管,用于引导钻孔机进行钻孔。
三:钻孔施工1. 启动钻孔机:将钻孔机移动到标定位置,启动钻孔机,进行钻孔作业。
2. 控制钻孔深度:根据设计要求,通过控制钻孔机的进给速度和转速,控制钻孔的深度。
3. 钻孔记录:记录每个钻孔的深度、直径和土层情况,以供后续施工参考。
四:灌注桩施工1. 钢筋制作:根据设计要求,制作符合规范要求的钢筋笼。
2. 钢筋安装:将钢筋笼放置在钻孔中,并进行调整,确保钢筋笼的位置和方向正确。
3. 灌注混凝土:将预先调配好的混凝土倒入钻孔中,同时进行振捣和充实,确保混凝土的质量。
4. 养护处理:对灌注桩进行养护处理,包括保湿、防冻和防腐等,以确保灌注桩的强度和稳定性。
五:质量控制要点1. 钻孔深度和直径的控制:通过钻孔机的操作和监测,控制钻孔的深度和直径。
2. 钢筋笼的质量控制:对钢筋笼进行检查和测试,确保钢筋笼符合设计要求。
3. 灌注混凝土的配合比和振捣控制:严格按照配合比进行混凝土的搅拌和振捣,保证混凝土的密实度和强度。
4. 养护处理的规范执行:按照设计要求和规范,进行灌注桩的养护处理,以确保灌注桩的质量和使用寿命。
六:附件1. 钻孔灌注桩施工图纸:包括施工方案、钻孔位置图、钢筋笼图等。
2. 监理报告:包括施工过程中的记录和检查结果。
七:法律名词及注释1. 钻孔灌注桩:一种常见的桩基施工方法,通过钻孔和灌注混凝土形成的桩基,具有较大的承载能力和稳定性。
灌注桩施工工艺流程灌注桩施工的步骤与技巧详解
灌注桩施工工艺流程灌注桩施工的步骤与技巧详解灌注桩施工是一种常见的地基加固方法,广泛应用于建筑、桥梁、地铁等工程项目中。
本文将详细介绍灌注桩施工的流程、步骤和技巧。
一、施工前准备1. 地质勘察:根据工程要求,进行地质勘察,了解地质情况,确定灌注桩的位置和规模。
2. 设计方案:根据地质勘察结果,制定灌注桩的设计方案,包括桩的直径、长度、间距等参数。
3. 施工准备:准备好施工所需的材料和设备,包括混凝土、钢筋、导管等。
二、灌注桩施工的步骤1. 准确定位:根据设计要求,在地面上准确标出桩位的位置。
2. 钻孔:使用钻机或钻孔机进行钻孔,将桩孔逐渐扩大到设计规定的直径和深度。
3. 水泥浆桩底清理:用泥浆清理桩孔,保持孔底清洁。
4. 钢筋安装:按照设计要求,把预埋钢筋按一定的间距和长度放入桩孔中。
5. 混凝土灌注:通过管道将混凝土从桩孔顶部逐渐注入孔中,同时提升导管。
三、灌注桩施工技巧1. 钻孔技巧:钻孔应根据地质勘察结果进行合理的控制,避免因地质条件变化导致桩身强度不足。
2. 水泥浆桩底清理技巧:清理桩孔底部的泥浆是保证桩底质量的关键,清理时应注意不要弄混桩底土质。
3. 钢筋安装技巧:钢筋的正确安装可以提高桩的承载能力,钢筋的间距和长度应按设计要求进行合理的安排。
4. 混凝土灌注技巧:混凝土的灌注应均匀稳定,避免出现裂缝和空洞,控制灌注速度和压力,确保灌注质量。
四、施工注意事项1. 施工现场应做好安全防护,严格按照施工方案进行操作。
2. 施工中应及时记录施工进度和质量,发现问题及时处理。
3. 施工完毕后,对每个桩进行检查和验收,确保质量合格。
总结:灌注桩施工工艺流程涉及到地质勘察、设计方案、施工准备等多个环节,每个环节都需要严格控制,确保施工质量。
施工步骤包括准确定位、钻孔、水泥浆桩底清理、钢筋安装和混凝土灌注等。
在施工过程中,还需要掌握一些技巧和注意事项,如钻孔技巧、钢筋安装技巧、混凝土灌注技巧等,以确保施工质量和安全。
灌注桩施工工艺及方法
灌注桩施工工艺及方法灌注桩施工工艺及方法一、引言灌注桩施工工艺及方法是一种常用的基础施工技术,主要用于土地基深基础处理和增强。
本文将详细介绍灌注桩施工的工艺及方法。
二、桩基布置1. 确定桩基布置位置和尺寸:根据设计要求确定桩基布置的位置和尺寸。
考虑地质条件、荷载情况等因素。
2. 标定桩位:在地面上进行桩位标定,包括标出主、副校记点、中间控制点等。
3. 开挖基坑:按照设计要求和桩基布置进行基坑的开挖。
三、施工工艺及方法1. 预处理(1)处理灌注桩孔前的软土或者弱土层:使用挖掘机、装载机等设备进行清理和净化。
(2)进行施工队伍和设备的组织:包括人员配备、设备调配、施工计划的制定等。
2. 桩孔开挖(1)选择适当的钻孔工艺:可以采用常规钻房工艺、液压钻机操作等。
(2)控制孔底水位:采取有效的防水措施,控制孔底水位在允许范围内。
3. 钢筋布置(1)根据设计要求对钢筋进行裁剪和校检。
(2)将钢筋按照预定要求进行布置,并严格进行校验。
4. 灌注桩桩身施工(1)混凝土搅拌:按照设计比例将水泥、砂、石进行充分搅拌。
(2)混凝土输送:使用合适的机械设备将混凝土输送至桩孔中。
(3)浇筑混凝土:将混凝土从桩孔底部往上浇筑,并采取适当措施使其均匀密实。
5. 灌注桩桩帽施工(1)进行桩帽的模板制作和安装。
(2)进行钢筋的布置。
(3)浇筑桩帽混凝土,注意均匀浇筑和密实。
四、关键控制点1. 灌注桩孔地质情况监测:通过地质勘察和监测设备进行对灌注桩孔地质情况的监测。
2. 灌注桩灌注过程控制:在桩身灌注过程中,要进行流量监测和测量,保证灌注质量。
3. 灌注桩桩帽施工质量控制:钢筋的布置、模板的制作以及混凝土的浇筑过程中,要进行质量控制。
五、施工安全措施1. 工地安全防护:对施工现场进行合理的安全警示标识和周边防护。
2. 设备操作安全:对灌注桩施工设备进行维护保养,确保设备的安全和正常运行。
六、附件本所涉及的附件如下:1. 灌注桩施工工艺流程图2. 灌注桩施工设备清单3. 灌注桩施工验收标准七、法律名词及注释本所涉及的法律名词及注释如下:1. 土地基深基础处理:指对土地基进行改造和加固的工作。
钻孔灌注桩施工工艺中的关键技术要点
钻孔灌注桩施工工艺中的关键技术要点钻孔灌注桩是一种常用的地下工程施工方法,广泛应用于房屋、桥梁、隧道等建筑物的基础工程中。
本文将介绍钻孔灌注桩施工工艺中的关键技术要点。
一、桩基设计桩基设计是钻孔灌注桩施工的第一步,其合理性直接关系到工程的质量和安全性。
在桩基设计过程中,需要考虑以下几个关键技术要点:1.地质勘察:地质勘察是桩基设计的基础,通过对地层的详细分析,确定桩基的类型和长度。
2.荷载计算:根据工程的荷载要求和地质条件,计算出桩基的承载力和抗拔力,并确定桩的直径和间距。
3.桩身材料:选择适当的灌注材料,常用的有普通混凝土、高强混凝土和钢筋混凝土。
4.桩身结构:根据设计要求确定桩身的结构形式,通常包括实心桩、空心桩和预应力桩等。
二、钻孔工艺钻孔是钻孔灌注桩施工的核心环节,其施工质量直接影响到桩基的稳定性和荷载传递效果。
在钻孔过程中,需要注意以下几个关键技术要点:1.机械选择:根据地质条件和桩基设计要求,选择合适的钻机和钻头,确保钻孔的稳定和精度。
2.钻孔方式:常用的钻孔方式有旋挖钻孔和循环钻孔两种,具体选择应根据地质条件和工程要求来决定。
3.钻孔直径和深度:根据桩基设计要求确定钻孔的直径和深度,确保桩身的承载力和稳定性。
4.钻孔过程控制:在钻孔过程中,需要控制钻孔速度、冲洗水量和冲洗压力,确保钻孔的稳定和质量。
三、灌注工艺灌注是钻孔灌注桩施工中的最后一道工艺环节,其施工质量直接决定了桩基的强度和稳定性。
在灌注过程中,需要注意以下几个关键技术要点:1.灌注方式:常用的灌注方式有水压灌注和自重灌注两种,根据具体情况选择合适的方式。
2.灌注材料:选择合适的灌注材料,控制灌注浆液的质量和配制比例,确保桩身的强度和稳定性。
3.灌注过程控制:在灌注过程中,需要控制灌注速度和浆液的压力,避免出现漏浆或堵塞等问题。
4.灌注质量检测:对灌注桩进行质量检测,包括浆液密度、体积收缩和强度等指标的检测。
结论钻孔灌注桩施工工艺中的关键技术要点包括桩基设计、钻孔工艺和灌注工艺。
钻孔灌注桩施工工艺
钻孔灌注桩施工工艺钻孔灌注桩是一种在工程建设中广泛应用的基础形式,它具有承载力高、适应性强等优点。
下面将详细介绍钻孔灌注桩的施工工艺。
一、施工准备1、场地平整施工前需要对场地进行平整,清除杂物和障碍物,确保施工场地坚实、平整,满足桩机的行走和施工要求。
2、桩位测量放样根据设计图纸,使用全站仪等测量仪器准确放出桩位,并设置明显的标志。
3、护筒埋设护筒一般采用钢板制作,其内径应比桩径大 200 400mm。
护筒埋设时,应保证其中心线与桩位中心线重合,且垂直偏差不大于 1%。
护筒的埋置深度应根据地质情况确定,一般在 1 2m 之间。
4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用,它可以护壁、排渣和冷却钻头。
泥浆的性能指标应根据地质条件和施工要求进行调整,一般包括比重、黏度、含砂率等。
二、钻孔1、钻机就位将钻机移动到桩位处,调整钻机的水平和垂直度,使钻头对准桩位中心。
2、钻进根据地质情况选择合适的钻进速度和钻进方式。
在钻进过程中,要及时补充泥浆,保持孔内泥浆面的高度。
同时,要注意观察钻进情况,如发现异常应及时停机处理。
3、清孔钻孔达到设计深度后,应进行清孔。
清孔的目的是清除孔底的沉渣,保证灌注桩的承载力。
清孔方法有抽浆法、换浆法和掏渣法等。
三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应在钢筋加工场集中制作,根据设计图纸的要求,将钢筋焊接或绑扎成钢筋笼。
钢筋笼的尺寸和钢筋间距应符合设计要求。
2、钢筋笼安装在清孔完成后,将制作好的钢筋笼吊运至孔口,然后缓慢下放。
下放过程中应注意保持钢筋笼的垂直,避免碰撞孔壁。
钢筋笼下放到位后,应进行固定,防止在灌注混凝土过程中上浮。
四、灌注混凝土1、导管安装导管一般采用钢管,其内径应根据桩径和混凝土浇筑速度确定。
导管安装前应进行水密试验,确保导管无漏水现象。
导管的底部距孔底一般为 300 500mm。
2、混凝土制备混凝土的配合比应根据设计要求和施工条件进行确定,其坍落度一般为 180 220mm。
灌注桩施工工艺及方法要点
5。
灌注桩施工工艺及方法5。
1施工工艺流程图图5-1灌注桩施工工艺流程图5.2场地准备合理设置制浆站、及废水、废浆、废渣处理设施,并保证施工道路通畅.由于旋挖钻机回转半径大、钻杆高、自重大,在钻机就位前要清除有关架空电力线,通讯线等以保证施工安全,场地要平整,且具有一定硬度以免沉陷。
施工便道、水、电、运输、机械设备材料的到位,泥浆排渣等工作都要进行综合布置安排,全面满足施工工作的要求。
5.3测量放样利用施工现场附近复核报批过的导线点和水准点,用全站仪等准确放样个桩位中心,用十字桩固定位置,用水准仪测量地面高程,确定钻孔深度;测好的桩位必须复测,桩位放样偏差群桩不得大于20mm,单排桩不得大于10mm;以长约300mm~500mm的木桩或铁钎锤入土层作为标记,出露高度一般为50mm~80mm。
5。
4护筒下设(1)护筒中心与桩位中心的偏差应不大于50mm,护筒的倾斜度不大于1%。
(2)护筒的内径应不小于设计桩径。
(3)护筒顶端应高出地面0.2~0.3 m。
(4)埋设深度:由于砂层、软土、淤泥层较厚,根据现场试桩的施工经验,护筒为10mm钢板制成,埋设深度6.2m。
(5)采用50吨吊车载液压锤下设护筒.护筒有定位、保护孔口和维持水位高差等重要作用。
所以护筒中心与桩位中心应重合,周边用黏土夯填密实。
利用施工现场附近的水准点测量护筒顶面标高,确定桩基深度。
图5—2复核护筒坐标图5.5钻机就位(1)钻机就位以前先检查钻机的工作性能,确保钻机各零部件、液压系统及各种仪表正常工作。
保证桩位附近平整,把钻机开到桩位旁,将钻机的尖端正对桩位标注点。
使用钻机仪表控制钻杆的垂直度和钻机机身的水平,并保证钻架上的起吊滑轮、钻杆中心及转盘中心在同一条铅垂线上,保证钻机底座和顶端要平稳,在钻进和运行中不应产生位移和沉陷。
(2)钻机停位回转中心矩空位在3~4.5m之间。
在允许的情况下,变幅油缸尽可能将桅杆缩回,这样可以减小钻机自重和提升下降脉动压力对孔的影响。
灌注桩施工工艺流程高效施工的关键步骤避免常见问题
灌注桩施工工艺流程高效施工的关键步骤避免常见问题灌注桩施工是一项常见的地基处理技术,通常用于建筑物或桥梁等工程的承台或基础。
本文将重点介绍灌注桩施工的工艺流程、高效施工的关键步骤以及如何避免常见问题。
一、灌注桩施工工艺流程1. 前期准备:灌注桩施工前,需要进行一系列的前期准备工作,包括设计方案的编制、施工方案的制定、现场勘测、土质分析等。
同时,还需根据具体情况选择施工所需的设备、材料和人力资源。
2. 基坑开挖:根据设计要求和层土条件,进行基坑的开挖。
基坑的大小和形状应符合设计要求,并确保基坑的边缘坚固,以防止边坡塌方。
3. 钻孔:在基坑内进行钻孔作业,钻孔的直径和深度根据设计要求进行确定。
钻孔时需要注意保持孔壁的垂直度和光滑度,以确保灌注桩的质量。
4. 绞吸除渣:通过绞车或吸渣泵将钻孔过程中产生的渣土等杂质清理出孔道,保证孔道畅通。
5. 钢筋配置:根据设计要求,按照一定的间距和层数在孔道内配置钢筋。
钢筋的选择应符合国家标准,保证施工质量和承载力。
6. 灌注混凝土:在钢筋配置完成后,进行混凝土的灌注工作。
混凝土的配比应根据设计要求确定,施工过程中要控制灌注速度和浇注方式,确保混凝土的均匀性和凝结质量。
7. 后期处理:灌注桩施工完成后,需要进行一系列的后期处理工作,包括浇筑保护层、修整顶部、检查孔口等,以保证桩身的整体质量和强度。
二、高效施工的关键步骤1. 施工方案的制定:在灌注桩施工前,制定一份详细的施工方案是非常重要的。
施工方案应包括每个施工环节的具体要求、施工顺序的安排、施工期限的计划等,以指导施工的高效进行。
2. 设备和材料的选用:选择适合项目要求的设备和材料是保证施工高效的关键。
施工设备应具备稳定性和高效性,材料应符合国家标准,并经过质量检测。
3. 技术人员的培训和管理:技术人员的培训和管理对于保证施工质量和效率起着至关重要的作用。
应确保技术人员具备专业知识和熟练的操作技能,根据施工要求进行培训和考核。
钻孔灌注桩的施工工艺及方法
钻孔灌注桩的施工工艺及方法(一)、施工工艺流程测量定位→埋设护筒→钻机就位→钻进成孔→下放钢筋笼→下放导管→灌注混凝土→起拔护筒(二)、施工方法和技术措施(1)、桩位由专业测量人员测定后做好保护,然后挖埋钢护筒。
护筒中心和桩位中心的偏差不得超过20MM。
埋设护筒时护筒四周要用土填埋夯实。
钻机就位偏差控制在20MM以内。
(2)、钻机采用自然造浆机械加压钻孔的方法,在钻进过程中主要控制好泥浆比重和钻进速度的关系。
针对本工程地层状况,钻进过程泥浆比重宜控制在1.2--1.3范围内。
钻至终孔标高后要进行清孔,具体方法就是先把钻头提离孔底50公分左右,慢慢转动,加大泵量以使孔内浮渣大量排出孔外。
同时加入清水稀释泥浆,降低泥浆比重在1.25左右。
然后提钻。
(3)、钻成孔后的后续工作应尽力抓紧。
提钻后立即组织下放钢筋笼。
钢筋笼下放焊接时应保持竖直,孔口连接焊好后慢慢下放入孔内。
下放到预定位置后孔口用吊筋固定。
(4)、钢筋笼放好后开始下导管,下导管前检查导管的管壁完好性和内壁的光滑度。
下放过程中每一节对接时加放橡胶密封圈,保证对接部位不漏水。
导管放好后进行第二次清孔,沉渣合格后尽快浇注混凝土。
(5)、浇注混凝土前先把导管提离孔底30--50公分,以保证浇注畅通。
浇注混凝土应做到连续浇注。
保证足够的初灌量,埋管深度控制在2--5米。
灌注到桩顶标高部位时保证有足够的超灌量,确保桩头质量。
(三)、施工中质量技术控制要点(1)、桩位定位后,严格控制护筒埋设偏差和钻机就位偏差,以上两项偏差指标都是不超过2公分。
(2)、钻孔灌注桩成孔设备就位后,必须平正、稳固,确保在施工中不发生倾斜、移动。
(3)、钻孔灌注桩施工现场所有设备、设施、安全装置、工具配件以及个人劳保用品必须经常检查,确保完好和使用安全。
(4)、钻孔灌注桩施工期间,护筒内的泥浆面应高出地下水位1.0米以上。
(5)、钻孔灌注桩应采取隔桩施工,在相邻桩混凝土到达70%的设计强度后,方可成孔施工。
灌注桩工程施工方案或方法
灌注桩工程施工方案或方法一、工程测量:㈠放线依据:依据甲方提供的施工图纸。
㈡平面控制:依据甲方提供的施工图纸。
㈢使用仪器:全站仪;J2型激光经纬仪;S3型水准仪;50m钢尺及3.5m尺。
㈣施工测量准备:1、校对测量仪器:为了保证测量结果的准确性,本工程所用测量工具必须经过校准,并确保使用时在有效检测周期内。
2、复核水淮点及坐标点:熟悉和了解业主在施工现场提供的水准点和坐标点,并根据建筑总平面图进行复测,确保工程坐标的准确性。
对规划勘测部门或业主提供的坐标桩及水准点进行复测,确定水准点和坐标。
如有异常及时与有关单位协商。
3、对施测用辅助工具如木桩和铁锤等做好物质准备。
4、对在施工现场内影响施测的各种障碍进行处理,以确保视野良好及施工测量的顺利进行。
㈤平面控制网的测设:本工程采用全站仪坐标法设站+极坐标放点法,测设步骤如下:1、在控制点上架设全站仪并对中整平,初始化后检查仪器设置:气温、气压、棱镜常数;输入(调入)测站点的坐标,量取并输入仪器高,输入(调入)后视点坐标,照准后视点进行后视。
如果后视点上有棱镜,输入棱镜高,可以马上测量后视点的坐标和高程并与已知数据检核。
2、瞄准另一控制点,检查方位角或坐标:在另一已知高程点上竖棱镜或尺子检查仪器的视线高。
利用仪器自身计算功能进行计算时,记录员也进行相应的对算以检核输入数据的正确性。
3、在各待定测站点上架设脚架和棱镜,量取、记录并输入棱镜高,测量、记录待定点的坐标和高程。
以上步骤为测站点的测量。
4、测站点上按步骤1安置全站仪,照准另一立镜测站点检查坐标和高程。
5、根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。
6、观测员转动仪器至第一个放样点的方位角,指挥司镜员移动棱镜至仪器视线方向上,测量平距D。
7、计算实测距离D与放样距离D°的差值:ΔD=D-D°,指挥司镜员在视线上前进或后退ΔD。
8、重复过程7,直到ΔD小于放样限差。
钻孔灌注桩施工工艺流程及注意事项
钻孔灌注桩施工工艺流程及注意事项下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钻孔灌注桩施工工艺流程及注意事项简介钻孔灌注桩是一种常用于建筑工程中的基础施工方式,其施工过程需要严格按照规范操作。
灌注桩施工工艺流程中的关键环节与技术要点
灌注桩施工工艺流程中的关键环节与技术要点灌注桩作为一种常用的基础施工方法,在建筑工程中起着重要的作用。
灌注桩施工过程中存在着一系列关键环节与技术要点,这些环节和要点的正确把握与实施,直接关系到施工质量和工程的稳定性。
本文将详细介绍灌注桩施工工艺流程中的关键环节与技术要点。
一、设计与方案准备在进行灌注桩施工前,首先需要进行设计与方案的准备。
设计师需要根据工程的地质条件、荷载要求等因素,制定相应的施工方案。
方案准备阶段需要充分考虑地质情况和施工条件,确保施工安全性和施工效果。
二、基坑准备与预处理在进行灌注桩施工前,需要对基坑进行准备与预处理。
首先,清理基坑内部的杂物和积水,确保施工的平稳进行。
其次,根据设计要求对基坑进行围护结构的施工,确保基坑结构的安全稳定。
三、桩基打底与夯实灌注桩施工中的关键环节之一是桩基的打底与夯实。
首先,施工人员需要在基坑底部进行打底处理,确保桩基与地层之间的紧密结合。
然后,对桩基进行夯实,使用夯实设备进行均匀夯实,确保桩基的牢固性和稳定性。
四、灌注桩的钢筋配置与布置在灌注桩的施工过程中,关键的技术要点之一是钢筋的配置与布置。
根据设计要求,施工人员需要对灌注桩的钢筋进行合理的配置和布置。
钢筋的配置与布置需要符合相关的标准和规范,确保灌注桩的抗弯、抗剪、抗压等力学性能。
五、混凝土配制与浇筑灌注桩施工的核心环节是混凝土的配制与浇筑。
混凝土的配制需要根据设计要求进行,确保其强度和流动性。
在浇筑过程中,施工人员需要控制好浇筑速度和均匀性,确保混凝土充分填充桩孔,避免出现空洞和缺陷。
六、灌注桩的振捣与震动灌注桩施工中,振捣与震动是一个重要的技术要点。
在混凝土浇筑后,施工人员需要使用振捣器或者震动器对灌注桩进行振捣或者震动处理。
这一步骤的目的是排除混凝土中的气泡和孔隙,提高其密实性和强度。
七、灌注桩的固化与养护灌注桩施工的最后一步是固化与养护。
在混凝土充分凝固后,施工人员需要对灌注桩进行养护,保持其湿润状态,防止混凝土早期龟裂和强度降低。
钻孔灌注桩的混凝土浇筑工艺及施工要点
钻孔灌注桩的混凝土浇筑工艺及施工要点钻孔灌注桩是一种常见的地基处理方法,用于增加土壤的承载力和稳定性。
其混凝土浇筑工艺及施工要点对于保证施工质量和工程安全至关重要。
本文将介绍钻孔灌注桩混凝土浇筑的具体步骤和关键要点。
一、材料准备在进行钻孔灌注桩混凝土浇筑之前,首先需要准备好所需材料。
主要包括水泥、骨料、砂浆、外加剂等。
确保材料的质量符合相关标准,并按照施工设计要求进行配比。
二、混凝土浇筑工艺1. 钻孔准备钻孔灌注桩的混凝土浇筑是在已钻好的孔洞内进行的。
在浇筑前,应检查孔洞的质量,并清除其中的杂物和泥沙。
确保孔洞的壁面光滑,无结块或松散土。
2. 钢筋安装钻孔灌注桩一般需配置纵向和横向钢筋以增强桩体的承载能力。
在混凝土浇筑前,需按照设计图纸要求在孔洞内安装好相应的钢筋,并保证钢筋的位置准确,与孔洞壁面保持一定间隔。
3. 浇筑混凝土混凝土的浇筑应从底部开始,并利用振捣棒进行振捣以排除空隙和减少气泡。
同时,应保持浇筑速度均匀,并注意混凝土的温度和湿度控制。
4. 灌注工艺在混凝土浇筑过程中,为保证桩内不发生分层或回缩,常采用顶部灌注、充满孔洞直至溢出的方法。
灌注过程中应控制好浇筑速度和浇筑压力,防止孔洞顶部出现积泥和漏浆现象。
5. 拔桩混凝土达到规定强度后,可进行拔桩处理。
拔桩时需采用合适的设备和方法,避免对桩体造成不良影响。
三、施工要点1. 确保孔洞质量在进行混凝土浇筑前,必须对钻好的孔洞进行认真检查,确保孔洞的质量符合要求。
如发现孔壁存在结块、塌方或松散土,应及时处理。
2. 控制混凝土质量混凝土的质量对于保证钻孔灌注桩的强度和稳定性至关重要。
在施工过程中,应加强对混凝土的检验和控制,确保配合比准确、外加剂掺量正确、拌合充分等。
3. 严格控制浇筑质量在混凝土浇筑过程中,应严格控制浇筑工艺,保持浇筑速度均匀,并采取适当的振捣措施以提高混凝土的密实性。
4. 灌注过程管理灌注过程中要及时观察灌注孔顶泥浆的颜色变化和溢出程度,确保浇筑的混凝土能够充满整个孔洞,且无回缩和分层现象。
钻孔灌注桩基础施工工艺流程
钻孔灌注桩基础施工工艺流程一、工艺流程场地布置→桩位放样→埋设护筒→旋挖机就位→旋挖钻进成孔→一次清孔→成孔验收→钢筋笼吊装→安装导管→二次清孔→水下灌注混凝土→成桩→提拔护筒→钻机移位。
二、施工要点2.1、桩位放线1、测量方法首先,根据已提供的坐标,经过复核合格后,用极坐标法放出桩的平面位置,用另一控制点上进行复核检查。
标高用水准仪测出护筒顶标高,以控制孔深和钢筋笼标高、混凝土面标高。
依据设计图纸的桩位进行测量放线,使用全站仪测定桩位。
在桩位点打300mm深的木桩,桩上标定桩位中心,并采用“十字栓桩法”作好标记,并加以保护。
测量结果经自检、复检后,报请监理复核,复核无误并签字认可后,方可施工。
2、测量管理(1)测量队伍我项目部设专职测量人员,负责测量统筹管理和复核,经复核合格,报监理复核合格后,方可开钻。
(2)测量仪器测量班配备如下测量仪器和设备:J2级全站仪1套(测角中误差±2″,测距精度3mm±2ppm)包括主机、脚架、棱镜和觇牌;DS3水准仪1套,包括主机、脚架、水准尺和尺垫。
2.2、埋设护筒采用钢护筒,护筒直径大于钻头直径,护筒顶标高应高于施工面200~300mm,并确保筒壁与水平面垂直,隔离地面水,稳定孔口土壤和保护孔壁不塌,以保证其垂直度并防止泥浆流失,以利钻孔工作进行。
护筒周围用粘土分层夯实。
护筒定位时应先对桩位进行复核,然后以桩位为中心,定出相互垂直的十字控制桩线,并作十字栓点控制,挖护筒孔位,吊放入护筒,同时用十字线校正护筒中心及桩位中心,使之重合一致,并保证其护筒中心位置与桩中心偏差小于20mm。
钻孔前应再次测定桩位,并确保护筒底端坐在原状土层。
2.3、桩机就位目前现场基底部分区域处在淤泥层,且地下孔隙水位上涌,受其影响场地西侧、东侧及能源地面泥泞,无法满足桩机的承载力要求。
为确保安全,桩基施工前利用砖渣铺设承载力不足的区域,铺设厚度约1.0m。
桩机就位前要求场地处理平整坚实,以满足施工垂直度要求,桩机按指定位置就位后,须在技术人员指导下,调整角度及对孔。
钻孔灌注桩施工工艺流程及注意事项
钻孔灌注桩施工工艺流程及注意事项钻孔灌注桩是一种常见的地基处理方式,在建筑工程中起着重要的作用。
本文将介绍钻孔灌注桩的施工工艺流程以及需要注意的事项。
一、施工工艺流程1. 前期准备在施工前,需要进行详细的工程测量和设计。
确定好桩的位置、尺寸和间距,并制定相应的施工方案。
此外,还需要组织好所需的机械设备和材料,以及安排好施工人员。
2. 钻孔首先进行钻孔操作。
根据设计要求,选取合适的孔径和孔深,使用钢管或钢筋等工具进行钻孔。
在钻孔的过程中,要注意控制孔径和孔深的准确度,并保持孔壁的垂直度和光滑度。
3. 清孔钻孔完成后,需要进行清孔操作。
清孔的目的是去除孔底的杂物和残渣,以确保桩身与周围土壤的贴合度。
清孔可以使用冲洗法或抽取法,具体方法可根据实际情况选择。
4. 填充灌注清孔完成后,开始进行填充灌注操作。
首先,将桩身内部的灌浆管布置好,以保证后续灌浆工作的顺利进行。
然后,使用适当的灌浆材料,将灌浆管沿着孔深慢慢抽出,同时进行灌浆,以填满整个钻孔。
5. 成桩填充灌注完成后,进行成桩操作。
通常采用静载试验等方法来检测桩的负荷性能,在保证桩的质量的前提下,逐渐增加荷载直至达到设计要求。
待桩固结后,施工工艺流程即完成。
二、注意事项1. 施工安全钻孔灌注桩是一项危险性较高的工程,需要严格遵守相关的安全规范。
在进行施工前,要对施工现场进行全面的安全检查,并制定详细的安全管理方案。
施工人员需要佩戴必要的防护装备,并遵守相关的操作规程。
2. 质量控制在钻孔灌注桩的施工过程中,质量控制是非常关键的。
要合理选择施工材料,并确保其质量符合要求。
钻孔和灌注工作也需要进行严密控制,保证桩身的垂直度和规格尺寸的准确性。
3. 环境保护灌注过程中产生的废弃物和污水需要得到妥善处理,以保护环境。
在灌注过程中,要注意控制灌浆材料的用量,避免浪费和污染。
4. 桩基与结构的衔接在钻孔灌注桩的施工过程中,需要与上部结构顺利衔接。
施工人员要合理安排桩基与结构的连接方式,并保证其安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5.灌注桩施工工艺及方法5.1 施工工艺流程图图 5-1 灌注桩施工工艺流程图泥浆搅拌、膨化安装管路、供浆泥浆检测 成孔检测 地层记录过程记录5.2 场地准备混凝土 检测取样 泥浆净 化回收合理设置制浆站、及废水、废浆、废渣处理设施,并保证施工道路通畅。
由于旋挖钻机回转半径大、钻杆高、自重大,在钻机就位前要清除有关架空电 力线,通讯线等以保证施工安全,场地要平整,且具有一定硬度以免沉陷。
施 工便道、水、电、运输、机械设备材料的到位,泥浆排渣等工作都要进行综合 布置安排,全面满足施工工作的要求。
5.3 测量放样利用施工现场附近复核报批过的导线点和水准点,用全站仪等准确放样个 桩位中心,用十字桩固定位置,用水准仪测量地面高程,确定钻孔深度;测好 的桩位必须复测,桩位放样偏差群桩不得大于 20mm ,单排桩不得大于 10mm ;以 长约 300mm ~500mm 的木桩或铁钎锤入土层作为标记,出露高度一般为 50mm ~80mm 。
场地三通一平 钻机平台 平整稳固 测量放线 下设临时护筒 钻机就位调整垂直度钻进继续钻进到设计孔深 终孔 清孔 下设钢筋笼 下设导管 浇筑 取出临时护筒 按照要求回填空孔5.4护筒下设(1)护筒中心与桩位中心的偏差应不大于50mm,护筒的倾斜度不大于1%。
(2)护筒的内径应不小于设计桩径。
(3)护筒顶端应高出地面0.2~0.3m。
(4)埋设深度:由于砂层、软土、淤泥层较厚,根据现场试桩的施工经验,护筒为10mm钢板制成,埋设深度6.2m。
(5)采用50吨吊车载液压锤下设护筒。
护筒有定位、保护孔口和维持水位高差等重要作用。
所以护筒中心与桩位中心应重合,周边用黏土夯填密实。
利用施工现场附近的水准点测量护筒顶面标高,确定桩基深度。
图5-2复核护筒坐标图5.5钻机就位(1)钻机就位以前先检查钻机的工作性能,确保钻机各零部件、液压系统及各种仪表正常工作。
保证桩位附近平整,把钻机开到桩位旁,将钻机的尖端正对桩位标注点。
使用钻机仪表控制钻杆的垂直度和钻机机身的水平,并保证钻架上的起吊滑轮、钻杆中心及转盘中心在同一条铅垂线上,保证钻机底座和顶端要平稳,在钻进和运行中不应产生位移和沉陷。
(2)钻机停位回转中心矩空位在3~4.5m之间。
在允许的情况下,变幅油缸尽可能将桅杆缩回,这样可以减小钻机自重和提升下降脉动压力对孔的影响。
检查在回旋半径范围内是否有障碍物影响回转。
图5-3钻机底部整平图5.6泥浆制备泥浆质量是钻孔灌注桩施工质量控制的关键因素之一,泥浆质量对保证钻孔质量、降低缩颈、坍孔问题的发生、控制孔底沉渣厚度至关重要,施工时必须严格控制。
钻孔前应检测泥浆比重、PH值、含砂率等是否符合规范要求。
泥浆比重太低,对孔壁的侧压力将太小且不能及时形成泥浆护壁,容易造成坍孔;如果泥浆比重过高,则降低了泥浆的流动性,由于钻孔过程中钻头与孔壁和护筒之间的间隙很小,如果泥浆流动性太差将影响钻头下部泥浆的回流量,易产生真空层导致坍孔。
正常钻进过程中,泥浆液面不能低于护筒顶部1m,泥浆池的体积要为桩体积的2倍以上,池内的淤泥沉淀量不能超过池体体积的50%,定期清理。
泥浆循环过程中要采用过滤器及时清除返回泥浆中的沙子和杂质。
设有单独的回浆池、造浆池、膨化池、回浆池以便能保证泥浆的质量。
施工时可根据现场情况对比例参数进行调整。
泥浆配比,水100Kg,膨润土3-6Kg,烧碱24-40g,轻基纤维素1.5g,其他等。
具体数量根据现场实际情况进行调整。
5.7钻孔(1)钻孔前在护筒顶面依照护筒壁上的护筒顶面中心标示的挂设中心线,然后对中钻头中心。
钻头中心与护筒中心偏差不得大于5cm。
(2)成孔前必须检查钻头保径装置,钻头直径、磨损情况,施工工程中磨损超标的钻头及时更换。
(3)旋挖钻机配备电子控制系统显示并调整钻进的垂直度,通过电子控制和人工用垂球观察两种方式来保证钻杆的垂直度,从而保证成孔的垂直度。
同时在每一次钻机提钻甩渣复位后检查钻头是否对中。
(4)开钻时,先启动泥浆泵和转盘,使之空转一段时间,待泥浆输进钻孔中不得低于地下水位方可开始钻进。
开始钻进时,低档慢速钻进,待钻进深度超过护筒刃角处,按正常速度钻进。
在黏质土中钻进时,由于泥浆黏性大,宜糊钻,采用中等钻速,大泵量、稀泥浆钻进;由于本工程地质结构多为砂类土或软土层,因此在钻进时,易踏孔,宜控制进尺、轻压、低档慢速、大泵量、稀泥浆钻进。
(5)每次进尺最佳为0.5~0.8m,钻屑进入筒体,装满一斗后,将钻头提出空外移至机侧,继续繁慢上提钻斗,利用动力头下的挡板将钻头伤的压杆下压,通过与顶压杆相连的连接杆件将钻斗的底盖打开卸;钻渣,钻渣卸洛完成,再将钻斗下落至地面,正旋关盖复位。
(6)起落钻头速度要均匀,不得过猛或遽然变速,孔内出土,应立即清走,不得堆积在钻孔周围。
(7)钻进过程中产生的泥浆、钻渣经沉淀池净化处理后方可排放沉淀水。
在排水过程中不能造成对周围水源的污染,沉淀池重点沉淀物用汽车运至指定弃场淤堆放处理。
(8)成孔质量验收。
验收项目为:钻孔偏差、孔径、孔深等,成孔验收标准如下:图5-4钻机施工图5.8 清孔吊装钢筋笼前要再下清孔钻头清除孔底残留物,并补给泥浆。
钻到施工图标示桩底标高后,应立即清孔。
当钻进深度达到设计要求时,应对孔深、孔径、孔位和孔行进行检查,以保证孔内沉渣厚度较小,终孔前膨润土浆液指标按规范执行:马氏漏斗粘度24s~28s;PH:8~10;含沙率<4%。
图5-5泥浆检测图注:1、桩径允许偏差的负值是指个别断面。
2、H为施工现场地面标高与桩顶设计标高的距离,D为设计桩径。
3、基坑开挖前测量护筒中心,开挖后量桩中心。
5.9 加工下设钢筋笼(1)钢筋笼加工工艺流程↓↓→↓ →--→ ↓↓↓ ↓图 5-2 工艺流程图(2)钢筋储存钢筋的外观检查合格后,应按钢筋品种、等级、牌号、规格及生产厂家分 类堆放,不得混杂,且应设立识别标志。
钢筋在储存过程中应避免锈蚀和污染, 宜在库内或棚内存放,露天堆置时,应架空存放,应加以遮盖,防止生锈。
(3)钢筋下料钢筋半成品宜在加工棚内集中加工,应将同规格钢筋根据不同长短搭配、 统筹排料;一般先断长料后断短料,以减少短头和损耗。
避免用短尺量长料,平整硬化、大棚搭设台模、模具放样施工 钢筋检验、试验、报验 钢筋放样、下料 声测管报验、安装 钢筋笼分节加工 钢筋笼报检钢筋笼底节吊装第二节吊装对位、效验钢筋笼上下节点焊连接吊放最后一节并定位防止产生累计误差,应在工作台上标出尺寸、刻度,并设置控制断料尺寸用的挡板。
切断过程中如发现劈裂、缩头或严重的弯头等,必须切除,切断后钢筋断口不得有马蹄形或起弯等现象,钢筋长度偏差不得小于±10mm。
(4)钢筋的搭接钢筋的连接采用对接,按照设计要求搭接方式采用搭接焊接,主筋焊接要求使用E55型焊条,箍筋之间使用E43型焊条,单面焊焊缝长度大于10D,同一界面钢筋接头率小于50% 。
(5)钢筋笼加工成型钢筋笼加工场地分节制作,根据具体吊装能力确定每节长度,本项目采用25~50t吊车,每节长度12m。
钢筋笼制造在台架上进行,每6m设置3个钢筋笼保护层垫块,每组三个,按120度均匀设置,即可避免笼体碰撞孔壁,又可保证混凝土保护层均匀及钢筋笼在桩体内的位置正确。
加工完后的钢筋笼必须分类挂标志牌加以区别,用细铁丝挂牌,牌上写明钢筋型号、数量、用于何部位、加工日期等。
螺旋筋的安装:螺旋筋设置在主筋外侧,螺旋箍筋缠绕要紧密。
螺旋筋与主筋连接采用用绑丝绑扎。
钢筋绑扎采用18~22号铁丝,绑丝采用一正一反交叉绑扎的方式,每一扎均要勒紧。
螺旋钢筋采用标准卡具进行安装和检查。
(6)钢筋笼运输与现场堆放钢筋笼在搬运和吊装时,需做好保护措施避免钢筋笼变形。
吊装采用吊车,吊点设两个,在吊装过程中要轻吊轻放。
运输采用平板车运输至工点,用吊机将钢筋笼吊入孔中。
钢筋笼吊装入孔要将钢筋骨架中心与桩孔对中后插入孔内,下放过程中要保持钢筋笼垂直。
(7)钢筋笼起吊、下沉与连接钢筋笼起吊设置2点起吊,其中一个主吊点,另外一个辅助吊点,两个吊点做好配合,保证钢筋笼竖起过程中不产生过大变形,从而影响桩质量。
沉放时要采用逐段吊装逐段沉放的方法,已插入的钢筋笼,利用钢管或型钢通过其架立筋将该段承托临时固定。
上段钢筋笼由吊车临时吊住呈悬吊状态,上下两段对中使其成为一条直线后,找正主筋位置并利用吊坠由前后左右控制垂直度,调整完成后进行临时焊接。
严禁漏焊。
两节钢筋笼连接时,采用单面满焊的方式对钢筋笼上下连接。
连接完成后,按要求帮箍筋使其形成整体。
上下节对接完成后,拔掉承托用的钢管或型钢,继续沉放钢筋笼,为避免钢筋笼撞孔壁,要缓慢沉放,并将吊索置于钢筋笼轴线上,不使其摇晃。
图5-7 钢筋笼下设焊接图5.10二次清孔导管下设完成后及时测量沉渣厚度。
如果沉渣厚度超标,应采用浆液置换或者气举反循环进行二次清孔。
若采用气体反循环法进行二次清孔,效果明显,但是不能清孔时间过长,易产生塌孔,一般以20-35分钟为宜。
5.11浇筑(1)机具水下混凝土浇筑机具主要有导管、导管提升设备、漏斗、储料斗等。
导管采用直径220mm,每节导管长度3m,投入使用前,在地面试装并进行压力试验,检查有无漏水缝隙。
导管的连接和下设均按规范要求进行。
储料斗常用5mm厚钢板制作,其上装有吊耳、卸料口和闸门。
提升设备采用吊车。
(2)下设导管安装导管时,应根据桩孔的实际深度配置导管。
导管的下端距孔底的高度宜控制在0.2m~0.3m。
应将导管下到孔底后,再提起适当高度用井架固定于孔口。
安装好的导管应置于钻孔中心;导管的总长度和顶部露出地面的高度要用不同长度的短管来调节,使之便于混凝土浇筑作业;其底部应装一节下端不带接头的长导管,以减少拔管阻力和挂碰钢筋笼的可能性。
在连接导管时必须加垫密封圈或橡胶垫,并上紧丝扣或螺栓。
导管下设完毕后,先将水灰隔离球放入导管,再将漏斗插在导管上口,盖上盖板待浇。
(3)浇筑混凝土浇筑采用“泥浆下直升导管法”,采用“压球法”开浇,以减小开浇时砼快速下落与泥浆的絮凝反应。
初灌量是水下混凝土灌注的关键指标,初灌后导管埋深不应少于1m,按照导管底口距孔底30cm,初灌量利用以下公式计算:V d42LD42h k式中:d—导管直径(m),0.22米;D—桩孔直径(m),分别为0.75米和1.0米;L—初灌后导管内混凝土长度(m),本工程地面高程约4.9米,最长的桩长为21.6米,其桩顶高程为-4.9米,即得出桩深最大为31.4米,根据帕斯卡定律可以得出,本项目L最大为15.05米,此处我们按15.1计算;h—初灌后埋管深度(m),本工程按1m考虑;k—充盈系数,本工程按1.05考虑。
桩径800mm的桩的初灌量为:V 0.224215.10.75421.3 1.05 1.17m3桩径1000mm的桩的初灌量为:V 0.224215.11.0421.31.05 1.64m3开始浇筑前混凝土的量必须大于初灌量。
