电气专业考试题库电气专业考试题库（I）一、单项选择题：1、低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的（）。
A.接零保护B.接地保护C.电击保护正确答案：C2、柜（屏、台、箱、盘）内保护导体应有（）连接外部保护导体的端子。
A.金属的B.裸露的C.绝缘的正确答案：B3、接地（PE）或接零（PEN）支线必须( )与接地（PE）或接零（PEN）干线相连接，不得串联连接。
A.可靠地B.单独C. 用绝缘导线正确答案：B4、额定电压交流（）及以下，直流1.5KV及以下的应为低压电器设备、器具和材料。
A.380VB.220VC.1KV正确答案：C5、金属电缆桥架及其支架全长应不少于（）与接地（PE）或接零（PEN）干线连接。
A.1处B.2处C.3处正确答案：B6、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于（）A.2.5 mm²B.4 mm²C.6 mm²正确答案：B7、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于（）的钢导管不得套管熔焊连接。
A.1.5mmB.2 mmC.2.5 mm正确答案：B8、三相或单相的交流单芯电缆，（）穿于钢导管内。
A.不得B.允许C.不得单独正确答案：C9（）环境照明线路的电线和电缆额定电压不得低于750V，且电线必须穿于钢导管内。
A.有毒气体B.湿度特别大的C.爆炸危险正确答案：C10、花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6 mm。
大型花灯的固定及悬吊装置，应按（）做过载试验。
A.灯架重量的2倍B.灯具重量的1.5倍C.灯具重量的2倍正确答案：C11、当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有（），且有标识。
A.专用接地线B.专用接零线C.专用接地螺栓正确答案：C12、疏散照明由安全出口标志灯和疏散标志灯组成。
安全出口标志灯距地高度（），且安装在疏散出口和楼梯口里侧的上方。
成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装
xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。
4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。
（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。
（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。
（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。
第三章 成套配电柜、控制柜(屏、台)和动力、照明配电箱 (盘
第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。
3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。
4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。
6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。
1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
2. 设备搬运2.1 设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。
2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。
2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。
配电箱复试规范
配电箱复试规范
电力施工验收规范：高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应在采购进场安装前，送有资质的检测单位进行检测，经检测合格，出具合格检测报告后才能使用。
未经复验检测合格的低压配电箱不许用于拟使用部位。
1、本说明书是规定400V非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。
2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。
3、配电箱（柜）应符合当地供电部门的入网要求和规定等。
4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。
5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。
6、断路器的选择：
(1）塑壳及微型断路器选用：商业部分选用施耐德、ABB、西门子、默勒产品；写字楼及住宅部分选用常熟开关、上海良信、杭州之江、上海人民电器、TCL产品。
请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。
(2）双电源断路器选用天津万高、沈阳斯沃、南京亚派产品。
请在以上规定品牌中任选其一，并需要提供元件采购发票影印件。
电气检验批的划分
2
2 序号
建筑电气 分部工程
台商大厦电气专业检验批划分
子分部工程
分项工程
检验批
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装 （III）照明配电箱(盘)
（仅含AL、 ALE、AW、AK、E箱）按B4~8F，每层一个检验批；副楼9~12F一个检验批；主楼 9~12F，13~16，17~20，21，22~26，27~31，32~36，37，38~42，43~47，48~52，53，54~58， 59~63，64~68为一个检验批
(盘)安装（II）低压成套柜（屏、台）
变配电室安装
工程
裸母线、封闭母线、插接式母线安装
电缆沟内和电缆竖井内电缆敷设
1#变电所，2#变电所，3#变电所，4#变电所，开关站各1个检验批
1#变电所，2#变电所，3#变电所，4#变电所，开关站各1个检验批 1#变电所，2#变电所，3#变电所，4#变电所，开关站各1个检验批
低压电动机、电加热器及电动执行机构检查接线
【给排水（含消防水）专业：每个泵房（含电机接线，电动执行机构等）为一个检验批；每层的 电动执行机构，待定】，【空调专业的待定】
低压电气动力设备试验和试运行
电气动力
电缆桥架安装和桥架内电缆敷设 电线导管、电缆导管和线槽敷设（I）室内 电线、电缆穿管和线槽敷线
【给排水（含消防水）专业：每个泵房（含电机接线，电动执行机构等）为一个检验批；每层的 电动执行机构，待定】，【空调专业的待定】
建筑物景观照明灯、航空障碍标志灯和庭院灯安装
பைடு நூலகம்
航空障碍灯所设当层（21、33、45、57、RF及鱼嘴，共6个检验批
开关、插座、风扇安装
每层1个检验批（未含二次装修）

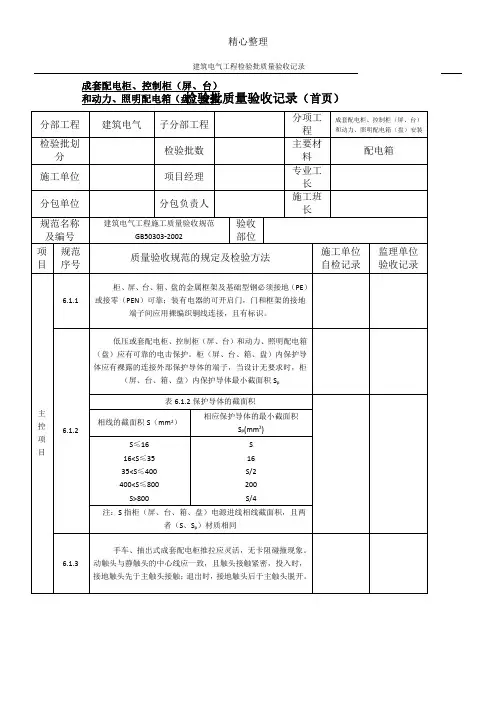

成套配电柜、配电箱检验批质量验收记录
规范
序号
质量验收规范的规定及检验方法
施工单位
自检记录
监理单位
验收记录
主
控
项
目
6.1.1
柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
6.1.2
低压或套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积Sp
建筑电气工程检验批质量验收记录
检验批质量验收记录（首页）
分部工程
建筑电气
子分部工程
分项工程
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
检验批划分
检验批数
主要材料
配电箱
施工单位
项目经理
专业工长
分包单位
分包负责人
施工班长
规范名称
及编号
建筑电气工程施工质量验收规范
GB50303-2002
验收
部位
6.2.7
连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：
1.采用多股铜芯软电线，敷设长度留有适当裕量；
2.线束有外套塑料管等加强绝缘保护层；
3.与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；
4.可转动部位的两端用卡子固定。
6.2.8
照明配电箱（盘）安装应符合下列规定：
5.回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
建筑电气工程检验批质量验收记录
电气工程成套配电柜、动力柜、配电箱检验批质量验收记录表
5
低压电器组合应符合下列规定：
1、发热元件安装在散热良好的位置；
2、熔断器的熔体规格、自动开关的整定值符合设计要求；
3、切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；
4、信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；
5、外壳需接地（PE）或接零（PEN）的，连接可靠；
1、每路配电柜开关及保护装置的规格、型号，应符合设计要求；
2、相间和相地间的绝缘值应大于0.5MΩ。
3、电气装置的交流工频耐压试验电压为1KV，当绝缘电阻值大于10 MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象。
6
柜、屏、台、箱、盘间线路的线间和线绝对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ
4、箱（盘）安装牢固，垂直度允许偏差1.5‰；底边距地面1.5m，照明配电板底边距地面不小于1.8m。
施工单位检
查评定结果
项目专业质检员：年月日
监理（建设）
单位验收结论
专业监理工程师
（建设单位项目专业技术负责人）：年月日
3、照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。
一
般
项
目
1
项次
项目（基础型钢安装）
允许偏差
(mm/m)
(mm/全长)
1
不直度
1
5
2
水平度
1
5
3
不平行度
/
5
2
柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。
3
柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2㎜，成列盘面偏差不应大于5㎜。
成套配电柜、控制柜(屏-台)和动力、照明配电箱(盘)及控制柜
成套配电柜、控制柜(屏-台)和动力、照明配电箱(盘)及控制柜简介成套配电柜是一种配电设备，将电力供应分配给一系列电力用途时所需的所有设备。
它们可以包括保护装置、控制电气设备、监控表和其他配件，以及与之相连的电缆和电线。
成套配电柜能够管理和分配大型电力系统中的电力和电信功能。
控制柜（屏-台）是固定配置的电力控制核心。
其中包括各种输电和分配设备，如变压器、电容器、电机启动器、继电器、断路器、开关、传感器和逆变器等元件。
除了传输电能之外，控制柜还可以自动控制和监测电力系统的运行状态，并及时报警，提高电力系统的可靠性和安全性。
动力、照明配电箱（盘）是常用的低压电力配电设备，用于控制电力线路和防止电气事故。
动力、照明配电箱在工厂、商业、住宅和政府用房中广泛应用。
它由分支电路、保护装置和计量仪表等组成。
各分支电路可以控制不同的电器，保护装置可以对电路进行过载、短路及漏电等故障保护，计量仪表可以实现电力数据的测量和记录。
成套配电柜的种类成套配电柜的种类非常丰富，按照不同分类方式，可以分为以下几类：1.按照用途分类：低压动力配电柜、低压中央控制柜、低压照明配电柜、配电房等。
2.按照额定电压分类：220V、380V、400V、660V等。
3.按照耐压等级分类：4000V、5000V、6300V等。
控制柜的种类控制柜（屏-台）的种类也很多，以下是常见的几种：1.低压控制柜：主要用于低压电力系统，可包括电机控制、保护、配电、信号等功能。
2.中压控制柜：主要用于中压变电站和中压电力系统，按照使用需要可包括变压器控制、开关控制等功能。
3.面板式控制柜：用于监控电力系统的运行状态和工艺过程。
动力、照明配电箱的种类动力、照明配电箱（盘）的种类也很多，以下是常见的几种：1.电力分配箱。
2.照明配电箱。
3.智能化配电箱：能够自动监听交换机工作状态，支持远程监控和数据传输。
4.紧急用电配电箱：在紧急情况下，可以迅速配电，保障紧急用电需求。
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录
每米 全长 每米 全长
≤1
/
≤5
/
≤1
/
≤5
/
不平行度（mm/全长）
≤5
/
2
柜、屏、盘、台、箱、盘 间或与基础型钢的连接
第6.2.2条
/
垂直度 柜、屏、
1.5‰
/
一 3 台、箱、 相互间接缝
2mm
/
般 盘安装
项
成列盘面
5mm
/
目
4
柜、屏、盘、台、箱、盘内 部检查试验
第6.2.4条
/
5 低压电器组合
第6.2.5条
设计要求及 规范规定
验收依据
最小/实际 抽样数量
《建筑电气工程质量验收规范》
GB50303-2002
检查记录
检查 结果
第6.1.1条
/
第6.1.2条
/
第6.1.3条
/
第6.1.4条
/
第6.1.5条
/
√
第6.1.6条
/
第6.1.7条
/
第6.1.8条
/
第6.1.9条
/
不直度 （mm）
基础
1
型钢 安装
水平度 （mm）
/
6 柜、屏、台、箱、盘间配线 第6.2.6条
/
连接柜、屏、台、箱、盘面
7 板上的电器及控制台、板等 第6.2.7条
/பைடு நூலகம்
可动部位的电线
安装质量
第6.2.8条
/
照明配 垂直度
1.5‰
/
8
电箱 (盘)
底边距地面为1.5m
第6.2.8条
/
安装 照明配电板底边距 地面不小于1.8m
成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装
XX建筑工程建筑电气工程施工作业指导书（电气动力工程成套配电柜、控制柜和动力配电箱安装）牵头单位：XX建筑分公司参编单位：**公司**分公司目录3电气动力工程 (1)3.1成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装 (1)3.1.1成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装适用范围 (1)3.1.2成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装施工准备 (1)3.1.3成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装技术要求 (2)3.1.4成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装程序与工艺流程33.1.5成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装要求和施工方法43.1.6成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装质量控制与检验103.1.7 1.7成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装安全、职业健康和绿色施工要求 (11)3电气动力工程3.1 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装3.1.1 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装适用范围适用于一般工业与民用建筑电气工程成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装的施工。
3.1.2 成套配电柜、控制柜（屏、台）和动力配电箱（盘）安装施工准备（1）作业面要求1）盘、柜所在房间土建施工完，门窗封闭，墙面、顶板涂料刷完，地面施工完。
2）暗装配电箱随土建结构预留好安装位置。
3）暗装配电箱及明装配电箱盘面安装时，抹灰、喷浆及油漆全部完成。
4）土建基础位置、标高符合设计要求，墙体结构应弹出施工水平线。
（2）人员要求1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工试验与试运行方案，熟悉施工图纸和规范标准，消除有关技术问题和安全隐患；3）施工人员必须按要求佩戴安全防护用品。
配电箱工程作业指导书
配电箱工程作业指导书本工艺标准适用于房屋工程室内配电箱安装工程。
一、施工准备1、材料及机具（1）筑电气工程中安装的高压成套配电柜、控制柜（屏、台）应有出厂合格证、生产许可证和试验记录。
低压成套配电柜、动力、照明配电箱（盘、柜）除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。
（2）动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。
低压进线冗接箱或分支柜，多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。
（3）产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤，油漆无脱落。
然后进行开简检验:箱内各种器具应安装牢固，导线排列整齐,压接牢固,二层底板厚度不小于L5mm,且不得用阻燃型塑料板做二层底板。
各种断路器进行外观检验,调整及操作试验。
（4）配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。
（5）镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应有出厂合格证和镀锌质量证明书。
（6）铅笔、卷尺、水平尺、方尺、线坠、手锤、塞子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。
2、作业条件（1）墙体结构已弹出施工水平线。
（2）安装配电箱所需的木砖及铁件巳预埋。
（3）随土建结构预留的暗装配电箱的安装位置正确,大小合适。
（4）暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。
暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。
（5）明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。
二、操作工艺工艺流程：配电箱安装要求一弹线定位一明（暗）装配电箱一绝缘摇测1、配电箱安装要求（1）配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8mo（2）导线剥削处不应损伤线芯或线芯过长,导线压头应牢固可靠,如多股导线与端子排连接时,应加装压线端子（鼻子），然后一起涮锡,再压按在端子排上。
成套配电柜、配电箱检验批质量验收记录
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（首页）
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台） 和动力、照明配电箱（盘）安『
检验批质量验收记录（中1页）
柜、屏、台、箱、盘内检查试验应符合下列规定：
1.控制开关及保护装置的规格、型号符合设计要求；
2.闭锁装置动作准确、可靠；
3.主开关的辅助开关切换动作与主开关动作一致；
4.柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清
晰、工整、不易脱色。
5.回路中的电子元件不应参加交流工频耐压试验；48V及以
下回路可不做交流工频耐压试验。
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）.
和动力、照明配电箱（盘）安装检验批质量验收记录（中2页）
工程名称：株洲城市主要街道夜景艺术照明工程C标段
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（尾页）
注：规范中黑体字为强制性条文。
检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。
（注：范文素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。
(参考)成套配电柜、照明配电箱检验批质量验收表
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）表13.3.3 GB50303-2002河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）表13.3.3 GB50303-2002河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）检验批质量验收表（续表）河南省建设厅监制（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
电气分部分项工程的划分
接地装置安装，避雷引下线与变配电室接地干线敷设，建筑物等电位连接，接闪器安装
变配电室
变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）与动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内与电缆竖井内电缆敷设，电缆头制作、导线连接与线路电气试验，接地装置安装，避雷引下线与变配电室接地干线敷设
供电干线
裸母线、封闭母线、插接式母线安装，桥架安装与桥架内电缆敷设，电缆沟内与电缆竖井内电缆敷设，电线、电缆穿管与线槽敷线，电缆头制作、导线连接与线路电气试验
建筑
ቤተ መጻሕፍቲ ባይዱ电气
室外电气
架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）与动力、照明配电箱（盘）及控制柜安装，电线、电缆导管与线槽敷设，电线、电缆穿管与线槽敷设，电缆头制作、导线连接与线路电气试验，建筑物外部装饰灯具、航空障碍标志灯与庭院路灯安装，建筑照明通电试运行，接地装置安装
成套配电柜、控制柜（屏、台）与动力、照明配电箱（盘）安装，电线、电缆导管与线槽敷设，电线、电缆导管与线槽敷线，槽板配线，钢索配线，电缆头制作、导线连接与线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行
备用与不间断电源安装
成套配电柜、控制柜（屏、台）与动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管与线槽敷设，电线、电缆导管与线槽敷线，电缆头制作、导线连接与线路电气试验，接地装置安装
电气动力
成套配电柜、控制柜（屏、台）与动力、照明配电箱（盘）及安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验与空载试运行，桥架安装与桥架内电缆敷设，电线、电缆导管与线槽敷设，电线、电缆穿管与线槽敷线，电缆头制作、导线连接与线路电气试验，插座、开关、风扇安装
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装及验收规范
成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装6.1 主控项目6.1.1 柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
6.1.2 低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。
柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积S p 不应小于表6.1.2 的规定。
表 6.1.2 保护导体的截面积相线的截面积S(mm2) 相应保护导体的最小截面积S p（mm2）S≤1616＜S≤3535＜S≤400400＜S≤800S＞800S16S/2200S/4注：S 指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、S p）材质相同。
6.1.3 手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。
动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。
6.1.4 高压成套配电柜必须按本规范第3.1.8 条的规定交接试验合格，且应符合下列规定：1 继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求；2 凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。
6.1.5 低压成套配电柜交接试验，必须符合本规范第4.1.5 条的规定。
6.1.6 柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。
6.1.7 柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V 兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V 交流工频耐压试验，时间1min，应无闪络击穿现象。
低压成套配电柜安装工艺规范
ICSQ/ZXJZ低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准目次1 合用范围 02 引用标准 03 施工准备: (1)4 操作工艺 (3)5 质量控制 (10)6 质量标准 (10)7 成品保护 (13)低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准1 合用范围本工艺标准合用于我总公司所有在施的公共与民用建筑施工。
2 引用标准GB50303-2023 （2023.4）建筑电气施工质量验收规范GB50300-2023 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接实验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12) 电气装置安装工程施工及验收规范GB50256-96 (1996.12) 电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)2.1 施工准备:2.2 设备及材料规定2.2.1 设备及材料均符合国标或部颁发的现行的技术标准, 符合设计规定；并有3C认证和产品合格证及随带安装、使用、维修和实验规定等技术文献；有生产许可证和安全认证标志, 进口产品应提供商检证明和中文的质量证明文献、规格、型号、性能检测报告及中文的安装、使用、维修和实验规定等技术文献。
设备有铭牌, 并注明厂家名称, 附件、备件完好、齐全, 接线无脱落脱焊, 涂层完整, 无明显碰撞凹陷。
2.2.2 铁制配电箱、柜体为镀锌板, 并应具有一定的机械强度, 配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度, 周边平整无损伤, 二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料, 木制板面厚度不小于20毫米。
2.2.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子, 当设计无规定期, 柜箱内保护导体的最小截面积SP不应小于表1规定。
配电柜、成套控制柜(屏、台)和动力、照明配电箱(盘)安装施工工艺标准
配电柜、成套控制柜（屏、台）和动力、照明配电箱（盘）安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2.施工准备2.1 原材料半成品的要求2.1.1 设备及材料均应符合国家或部颁发的现行技术标准，符合设计要求，并有出厂合格证。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
设备有铭牌，注明厂家、型号，附件、备件齐全。
2.1.2 安全使用材料:⑴型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑，有合格证和质量证明书。
⑶其它材料，铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求。
⑷配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，配电箱油漆无脱落，阻燃型塑料箱体二层底板厚度不小于8mm，⑸导线电缆的规格型号必须符合设计要求，有产品合格证。
2.2 主要工机具2.2.1 吊装搬运机具：汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。
2.2.2 安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。
2.2.3 测试检验工具：兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等。
2.2.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。
2.3 作业条件2.3.1 盘柜屏台所在房间土建施工完，且土建工程施工标高、尺寸、结构及埋件符合设计要求，门窗封闭，墙面、屋顶油漆喷刷完，室内无漏水，地面工程完，场地干净。
2.3.2 暗装配电箱随土建结构预留好安装位置。
2.3.3 明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。
成套配民柜、控制柜和动力、照明配电箱(盘)安装施工操作规程及质量要求
XXXXX建筑工程总公司施工技术标准（建筑电气）文件名称.成套配电柜、控制柜（屏、台）和动力、照明配电（盘）安装施工操作规程及质量要求文件编号：版号：受控号：生效日期:XXXXX建筑工程总公司XXXXX建筑工程总公司施工技术标准文件名称：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工操作规程及质量要求归口管理部门:文件编号：编制人/日期：版号：审核人/日期：受控号：批准人/日期：生效日期：备注：执行己有文件成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装施工操作规程及质量要求本操作规程及质量要求适用于公司承建的成套配电柜、控制柜和动力、照明配电箱（盘）安装工tn性。
1施工准备1.1材料要求1.1.1成套定型配电柜应根据设计要求的型号，规格选用合格产品。
并有产品合格证。
1.1.2铁制配电箱（盘）:箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1. 5mm箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
1.1.3塑料配电箱（盘）:箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚度不应小于8mm,并有产品合格主。
1・1.4色缘导线：导线的规格型号必须符合设计要求，并有产品合格证。
1.2主要机具1.2.1电锤、手电钻、电焊机1.2.2压绞钳、手锤、扳手、钢锯123画笔、卷尺、水平尺、线坠1・3作业条件1. 3. 1埋设基础槽钢或地脚螺栓时，须有地面的基准线。
132预埋件及预留孔洞符合设计要求，预埋件应牢固。
1.3.3必须在基础台、沟槽及地面抹灰完，顶棚、墙面喷完浆，门窗安装齐全（应向外开门）并符合防火要求后才允许进行配电柜的安装。
1.3.4随土建结构预留好暗装配电箱的安装位置。
1.3.5八埋铁架或螺栓时，墙体结构应弹出施工水平线。
1.3.6安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
2操作工艺2. 1配电柜安装2. 1. IX艺流程：查阅安装要求基础制作检查配电柜配电柜安装调试运行2. 1・2配电柜安装要求2. 1.2.1配电柜的布置必须遵循安全、可靠、适用和经济等原则，并应注意便于操作、搬运维修、试验监测和接线工作的进行。
成套配电柜控制柜和动力照明配电箱及控制柜安装检验批质量验收记录
成套配电柜控制柜和动力照明配电箱及控制柜安装检验批质量验收记录质量验收记录-成套配电柜、控制柜和动力、照明配电箱及控制柜安装检验批一、项目名称：成套配电柜、控制柜和动力、照明配电箱及控制柜安装二、施工单位：XXX工程有限公司三、监理单位：XXX监理有限公司四、安装开始日期：XXXX年XX月XX日安装结束日期：XXXX年XX月XX日五、质量验收内容：1.成套配电柜安装检验记录1.1安装前检查：-检查成套配电柜的尺寸、外观、标志是否符合设计要求；-检查电器元件的数量、规格和型号是否与设计要求一致；-检查电器元件的包装是否完好无损。
1.2安装过程检查：-检查安装位置是否正确，是否符合设计要求；-检查安装固定件是否坚固可靠，连接是否紧密；-检查电线、电缆的敷设是否整齐、有序，是否与标识一致；-检查引线的接头是否牢固可靠，是否存在松动现象。
1.3安装结束检查：-检查配电柜的密封性能和防护等级是否符合设计要求；-检查电器元件与配电柜的连接是否良好，接触面是否干净、无氧化层；-检查成套配电柜的接地是否可靠，接地电阻是否符合规定标准。
2.控制柜（屏、台）安装检验记录2.1安装前检查：-检查控制柜的尺寸、外观、标志是否符合设计要求；-检查控制柜内各电器元件的数量、规格和型号是否与设计要求一致；-检查控制柜内电器元件的包装是否完好无损。
2.2安装过程检查：-检查安装位置是否正确，是否符合设计要求；-检查安装固定件是否牢固可靠，连接是否紧密；-检查电线、电缆的敷设是否整齐、有序，是否与标识一致；-检查引线的接头是否牢固可靠，是否存在松动现象。
2.3安装结束检查：-检查控制柜的密封性能和防护等级是否符合设计要求；-检查控制柜内电器元件与控制柜的连接是否良好，接触面是否干净、无氧化层；-检查控制柜的接地是否可靠，接地电阻是否符合规定标准。
3.动力、照明配电箱（盘）安装检验记录3.1安装前检查：-检查配电箱（盘）的尺寸、外观、标志是否符合设计要求；-检查电器元件的数量、规格和型号是否与设计要求一致；-检查电器元件的包装是否完好无损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年月日
成套配电柜、控制柜(屏、台)和动力、照明配
电箱(盘)安装工程检验批质量验收记录表
GB50303-2002
(Ⅱ)(低压成套柜(屏、台))(主控) 060401□□
单位工程名称
分部及部位
低压开关柜
施工单位名称
项目经理
施工工艺标准名称及编号
GB50303-2002
施工质量验收规范的规定
符合规范要求
施
工
单
位
检
查
结
果
施工班组长：
专业施工员：
项目专业质检员：
年月日
监理
(建设)
单位
验收
结论
专业监理工程师：
(建设单位项目专业技术负责人)
年月日
低压开关柜安装分项工程质量验收记录表
工程名称
站
结构类型
框架结构
检验批数
1
施工单位
项目经理
项目质量负责人
分包单位
/
分包单位负责人
/
分包项目经理
/
序号
检验批名称及部位、区段
施工单位检查评定结果
监理(建设)单位验收意见
1
变电站低压开关柜
合格
2
3
4
5
6
7
8
备注
检
查
结
论
项目专业技术负责人：
年月日
检
查
结
论
监理工程师：
符合规范要求
6
二次回路
交流工频
耐压试验
R＞10MΩ时，用2500V兆欧表摇测1min，无闪络击穿
符合规范要求
R=1～10MΩ时，1000V/1min试验，无闪络击穿
符合规范要求
7
直流屏
试验
主回路线间和线对地间绝缘电阻R＞0.5MΩ
符合规范要求
蓄电池组的充、放电应符合产品技术文件要求
符合规范要求
整流器的控制调整和输出特性试验符合产品技术文件要求
符合规范要求
相间和相对地间的绝缘电阻值R≥0.5MΩ
符合规范要求
电气装置的交流工频耐压试验电压为1kV，当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代，试验持续时间1min，无击穿闪络现象
符合规范要求
5
柜(屏、盘、台)间线路绝缘电阻测试
馈电线路线间和线对地间R＞0.5MΩ
符合规范要求
二次回路线间和线对地间R＞1.0MΩ
面积SP
(mm2)
S
符合规范要求
16＜S≤35
16
35＜S≤400
S/2
400＜S≤80
200
S＞800
S/4
3
手车、抽出式成套柜推拉灵活，无卡阻碰撞现象。动、静触头中心线一致，接触紧密，投入时，触头先地后主接触，退出时触头先主后地脱开
符合规范要求
4
低压成套配电柜交接试验
每路配电开关及保护装置的规格、型号符合设计要求
施工单位检查记录
主
控
项目
1
金属框架及基础型钢必须接地(PE)或接零(PEN)可靠，门与框
接地连线应用裸编织铜线，且有标识
符合规范要求
2
应有可靠的电击保护。柜(屏、台)内保护导体应有裸露的连接外部保护导体的端子，无设计要求，应根据相线选择保护导体面积
相线
的截Leabharlann 面积S(mm2)S≤16
相应保护导
体的最小截
