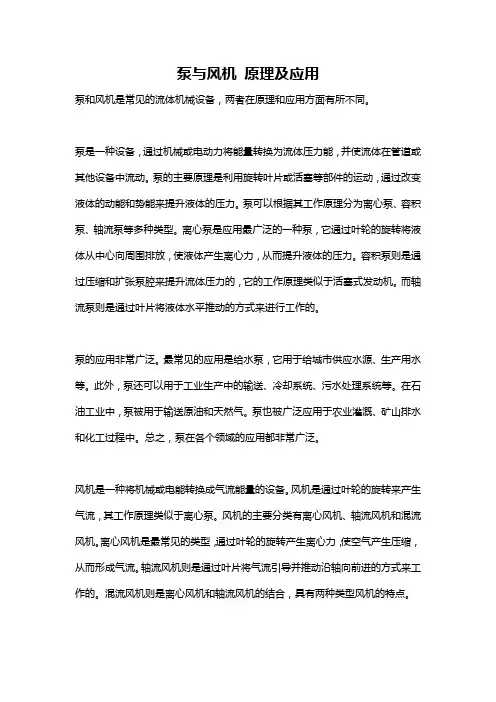

泵与风机原理及应用泵和风机是常见的流体机械设备,两者在原理和应用方面有所不同。
泵是一种设备,通过机械或电动力将能量转换为流体压力能,并使流体在管道或其他设备中流动。
泵的主要原理是利用旋转叶片或活塞等部件的运动,通过改变液体的动能和势能来提升液体的压力。
泵可以根据其工作原理分为离心泵、容积泵、轴流泵等多种类型。
离心泵是应用最广泛的一种泵,它通过叶轮的旋转将液体从中心向周围排放,使液体产生离心力,从而提升液体的压力。
容积泵则是通过压缩和扩张泵腔来提升流体压力的,它的工作原理类似于活塞式发动机。
而轴流泵则是通过叶片将液体水平推动的方式来进行工作的。
泵的应用非常广泛。
最常见的应用是给水泵,它用于给城市供应水源、生产用水等。
此外,泵还可以用于工业生产中的输送、冷却系统、污水处理系统等。
在石油工业中,泵被用于输送原油和天然气。
泵也被广泛应用于农业灌溉、矿山排水和化工过程中。
总之,泵在各个领域的应用都非常广泛。
风机是一种将机械或电能转换成气流能量的设备。
风机是通过叶轮的旋转来产生气流,其工作原理类似于离心泵。
风机的主要分类有离心风机、轴流风机和混流风机。
离心风机是最常见的类型,通过叶轮的旋转产生离心力,使空气产生压缩,从而形成气流。
轴流风机则是通过叶片将气流引导并推动沿轴向前进的方式来工作的。
混流风机则是离心风机和轴流风机的结合,具有两种类型风机的特点。
风机的应用非常广泛。
最常见的是通风风机,用于工厂、办公楼、商场等场所的通风和排烟。
此外,风机还被应用于空调系统,用于冷却和循环空气。
在工业生产中,风机被广泛用于燃烧系统、干燥设备和粉尘等领域。
风机还被应用于发电厂、船舶、航空航天和汽车制造等领域。
综上所述,泵和风机在原理和应用方面有所不同。
泵是通过旋转叶片或活塞等部件的运动来提升液体的压力,其应用广泛,包括给水、输送、石油和化工等领域。
而风机是通过叶轮的旋转来产生气流,并用于通风、空调和工业生产等方面。
两者在工程领域中都发挥着重要的作用。
泵与风机完整课件

目录
CONTENTS
• 泵与风机基本概念及分类 • 泵与风机选型与设计 • 泵与风机运行特性及调节方法 • 泵与风机性能测试与评估 • 泵与风机故障诊断与维护保养 • 泵与风机节能技术探讨
01 泵与风机基本概念及分 类
定义及工作原理
定义
泵与风机是流体机械中的两类重 要设备,用于输送气体或液体, 提升流体的压力或输送流体。
01
02
03
变速调节
通过改变泵的转速来调节 流量和扬程,适用于需要 大范围调节且对效率要求 较高的场合。
节流调节
通过改变管路中阀门的开 度来调节流量和扬程,适 用于小范围调节且对效率 要求不高的场合。
切割叶轮调节
通过切割叶轮直径来改变 泵的扬程和流量,适用于 需要降低扬程或流量的场 合。
实例分析:某泵站运行调节策略优化
。
确定流量和扬程
根据工艺要求确定所需流量和 扬程,并考虑一定余量。
选择泵或风机类型
根据流体性质、输送距离、安 装条件等选择适合的泵或风机
类型。
校核性能参数
对所选泵或风机的性能参数进 行校核,确保其满足工艺要求
。
设计计算方法
相似换算
利用相似原理,将模型试验结 果换算到实际泵或风机的性能
参数上。
系统阻力计算
采用标准化的测试程序,包括准备、 安装、调试、运行和数据分析等步骤 ,确保测试结果的准确性和可重复性 。
性能测试标准
测试参数与指标
关注流量、扬程、功率、效率等关键 性能参数,以及振动、噪音、温升等 辅助指标,全面评估泵与风机的性能 表现。
遵循国际或行业内的相关标准,如 ISO、API等,以及特定的设备制造商 标准,确保测试的公正性和客观性。
泵与风机基础知识

1 1 p p2 V22 p1 V12 2 2 说明:下标“1、2” 表示泵与风机进
口和出口截面;和泵比较略去了gZ。
离心叶轮的内流理论基础 主编及制作:吕玉坤
预备知识
一、泵与风机概述
3、泵与风机的基本性能参数
泵与风机的基本性能参数主要有:流量 qV 、能头(扬程 H或全压p)、轴功率Psh 、有效功率Pe 、效率 和转速n 等。 流量:泵与风机在单位时间内所输送的流体量,通常用体积流 量qV 表示,单位为m3/s,m3/h。 测量时,泵以出口流量计算,而风机则以进口流量计算。 对于非常温水或其它液体也可以用质量流量qm 表示,单位 为kg/s,kg/h。 qm 和qV 的换算关系为: qm= qV
b.K为滑移系数
不是效率,不是由损失造成的; 流体惯性有限叶片轴向滑移; K = f(结构),见表1-2。
离心叶轮的内流理论基础
主编及制作:吕玉坤
预备知识
二、离心式泵与风机的基本理论
(五)离心式泵与风机的损失和效率 1、机械损失和机械效率
机械损失包括:轴与轴封 轴 与 轴 承 ( Pm1∝nD2 ) 及 叶 轮圆盘摩擦(Pm2 ∝n3D25)所 损失的功率。
主编及制作:吕玉坤
预备知识
二、离心式泵与风机的基本理论
(三) 离心式泵与风机的能量方程式 6、提高无限多叶片时理论能头的几项措施:
H T
1 ( u2 2u u1 1u ) g
( 1 ) 1u 反映了泵与风机的吸入条件。设计时一般尽量使 1≈90(1u0),流体在进口近似为径向流入。
出室能头转化损失也大;而后向式则反之,故其克服管路阻力 的能力相对较好。
泵与风机完整PPT课件

03
泵与风机运行调节与维护
运行调节方法
01
02
03
变速调节
通过改变泵与风机的转速 来调节流量,适用于电动 机驱动的设备。
节流调节
通过改变管道中阀门的开 度来调节流量,简单易行 但效率较低。
汽蚀调节
通过改变泵入口压力或温 度来调节流量,适用于某 些特定类型的泵。
维护保养措施
定期检查
对泵与风机的运行状态进 行定期检查,包括振动、 噪音、温度等指标。
高效水力设计
01
通过优化水力模型,降低水力损失,提高泵与风机的运行效率。
高效电机设计
02
采用高效电机,提高电机效率,降低能源消耗。
高效控制系统设计
03
采用先进的控制系统,实现泵与风机的智能控制和优化运行,
提高整体运行效率。
系统节能改造方案
系统诊断与优化
通过对现有泵与风机系统进行全 面诊断,找出能源浪费的症结所
实验讨论
03
04
05
1. 分析实验结果与理论 2. 讨论实验操作过程中 3. 提出改进实验方案或
预测的差异及原因;
遇到的问题及解决方法; 方法的建议。
THANKS
感谢观看
发生。
04
泵与风机节能技术及应用
节能技术概述
节能技术定义
通过改进设备设计、提高运行效率、减少能源浪费等手段,实现 能源的有效利用和节约。
节能技术分类
包括设备节能技术、系统节能技术广泛应用于工业、建筑、交通等领域,是实现可持续发展的重要 手段。
高效节能产品设计
确定转速n和功率P
根据所选类型和性能参数确定 转速和功率。
选型原则
根据实际需求,综合考虑性能 参数、可靠性、经济性等因素 进行选型。
泵与风机通用课件(课堂版)

泵与风机的常见故障及排除方法
风机不能启动
检查电源是否正常,检查风机的 电机是否正常,检查风机的机械
部分是否正常。
风机流量不足
检查风机的入口和出口管道是否堵 塞,检查风机的叶轮是否磨损或堵 塞,检查风机的转速是否正常。
风机振动过大
检查风机的安装基础是否牢固,检 查风机的机械部分是否正常,检查 风机的电机是否正常。
定期清洗泵的内部
长期使用会使泵内部积累杂质,影响泵的性能和使用寿命,应定期 清洗。
风机的维护与保养
定期检查风机的运行状态
01
包括风机的振动、声音、轴承温度等,确保风机处于正常工作
状态。
定期更换轴承润滑油
02
轴承润滑油能够减少轴承磨损,提高风机的工作效率和使用寿
命,应定期更换。
定期清理风机外壳
03
长期使用会使风机外壳积累灰尘和污垢,影响风机的性能和使
用寿命,应定期清理。
泵与风机的常见故障及排除方法
泵不能启动
检查电源是否正常,检查泵的电 机是否正常,检查泵的机械部分 是否正常。
泵流量不足
检查泵的入口和出口管道是否堵 塞,检查泵的叶轮是否磨损或堵 塞,检查泵的转速是否正常。
泵与风机的常见故障及排除方法
• 泵振动过大:检查泵的基础是否牢固,检查泵的机械部分 是否正常,检查泵的电机是否正常。
其他类型泵的工作原理与结构
螺杆泵
利用螺杆旋转来输送液体,具有 密封性好、压力稳定等特点。
齿轮泵
利用齿轮旋转来输送液体,具有 结构简单、维护方便等特点。
真空泵
利用负压来抽取气体或液体,具 有抽气速度快、密封性好等特点
。
03 风机的工作原理与结构
CHAPTER
泵与风机课件(课堂版)

03
风机的分类与性能参数
风机的分类
01
02
03
按工作原理
可以分为离心式、轴流式、 混流式和贯流式等。
按用途
可以分为鼓风机、通风机、 压气机等。
按气流方向
可以分为离心式(径流 式)、轴流式、混流式和 贯流式等。
风机的主要性能参数
流量
表示风机在单位时间内 所输送的空气量,单位 为立方米/秒或立方米/
风机的设计
根据实际需求和工况,对风机的 结构、材料、传动方式等进行优
化设计。
考虑因素
效率、噪声、振动、可靠性等。
泵与风机的安装与维护
安装要求
注意事项
根据不同类型和型号的泵与风机,按 照相应的安装规范进行安装,确保设 备的正常运行。
遵循操作规程,注意安全事项,确保 人员安全和设备稳定运行。
维护保养
定期对泵与风机进行检查、清洗、润 滑等保养工作,及时发现并解决潜在 问题。
04
泵与风机的选型与设计
泵的选型与设计
泵的选型
根据输送介质、流量、扬 程、温度、压力等参数, 选择合适的泵类型和型号。
泵的设计
根据实际需求和工况,对 泵的结构、材料、密封方 式等进行优化设计。
考虑因素
效率、可靠性、维修性、 安全性等。
风机的选型与设计
风机的选型
根据风量、风压、介质等参数, 选择合适的风机类型和型号。
小时。
风压
功率
效率
表示风机对空气的压缩 程度,单位为帕斯卡。
表示风机所消耗的功率, 单位为千瓦。
表示风机的工作效率, 是衡量风机性能的重要
参数。
风机的效率与损失
效率
指风机所输送的空气量与所消耗 的功率之比,是衡量风机性能的 重要参数。
泵和风机的应用

泵和风机的应用
泵和风机是常用的机械设备,广泛应用于各行各业。
以下是它们的一些常见应用:
泵的应用:
1. 水泵:用于给建筑物供水,消防系统,灌溉系统,工业过程中的水处理,污水处理等。
2. 冷却泵:用于工业过程中的冷却循环系统,如冷却塔、空调系统等。
3. 污水泵:用于城市污水处理厂,工业废水处理等。
4. 石油泵:用于石油开采,输送和处理过程中的原油、天然气等。
5. 真空泵:用于真空工艺、实验室设备等领域。
风机的应用:
1. 通风系统:用于建筑物、工厂、办公室、商场等通风换气。
2. 风冷系统:用于电子设备、电脑、汽车发动机等的散热。
3. 烟囱抽风:用于烟囱中的烟气排放。
4. 工业制冷:用于工厂的冷却系统,如空调、制冷设备等。
5. 增压送风:用于矿井、隧道、地下车库等地下空间的通风。
除了上述应用,泵和风机还可以在冶金、化工、电力、石油、食品加工、船舶等行业中起到重要的作用。
它们的应用范围非常广泛,能够满足各种不同的工程需求。
《环保设备及其应用》第3章-环保动力设备—泵和风机的选用

3.1.3.4 隔膜泵
• 依靠一个隔膜片的来回鼓动而改变工作室容积来吸入和排 出液体的。
动画: 气动隔膜泵工作原理图
• 气动隔膜泵采用空气压缩机压缩空气为动力源, 对于各种 腐蚀性液体, 带颗粒的液体, 高粘度、易挥发、易燃、剧毒 的液体, 均能予以抽光吸尽。气动隔膜泵应用于石油、化 工、电子、陶瓷、纺织、油漆、制药机械等系统, 安置在 种特殊场合, 用来抽送各种常规泵不能抽吸的介质, 且替代 齿轮泵的理想产品, 均取的了满意的效果。
图3-5 水塔充水工程示意图
【解】选择水泵的参数值应按工况要求的最大流量及最大扬 程再乘以附加安全系数的数值作为依据。即当附加安全系 数取1.1时,泵的流量: 泵的流量:
Q 1.1Qmax 1.1 30 33m3 / h 9.17L / s
泵的扬程:
H 1.1Hmax 1.1 (HZ ht ) 1.1[(140 108) (1.0 2.5)] 39.05mH2O
故泵的稳定工况点一定是泵特性曲线和装置特性曲线的交点。
(2) 必须满足介质特性的要求: ①对输送易燃、易爆、有毒或贵重介质的泵,要求轴封可靠
或采用无泄漏泵,如屏蔽泵、磁力驱动泵、隔膜泵等; ②对输送腐蚀性介质的泵,要求过流部件采用耐腐蚀材料; ③对输送含固体颗粒介质的泵,要求过流部件采用耐磨材料,
• SFBX型耐腐蚀不锈钢自吸泵兼过流零部件及连接架采用 优质不锈钢材料制造, 具有耐腐蚀性能可靠, 使用、维护方 便、结构紧凑、能耗低、密封性能好等优点, 不锈钢耐腐
蚀自吸泵适用于食口、饮料、医药、污水处理、化工、电 镀、漂染、精细化工等行业输送不高于90℃(直联式)或不 高于105℃(带轴承托架式)带有细小软颗粒或纤维质, 带腐 蚀性或有卫生要求的液体。
泵与风机的分类及工作原理教学课件

利用叶轮的高速旋转来推动水流,使 水流获得足够的能量,然后通过导叶 和扩散管等装置将动能转化为压力能。
非叶片式泵的工作原理
齿轮泵工作原理
通过两个齿轮的啮合,将一个容 器的液体输送到另一个容器中。 当齿轮转动时,液体被吸入和排出。
螺杆泵工作原理
利用螺杆的旋转来输送液体,螺 杆的旋转使液体获得能量并被排 出。螺杆泵具有输送平稳、流量 均匀、噪声小等优点。
离心式风机、轴流式风机、混 流式风机等。
按输送介质
通风 fan(通风机)、gas fan(鼓风机)、steam
turbine(蒸汽轮机)等。
03
04
按结构
单级风机、多级风机等。
按用途
工业风机、农业风机、家用风 机等。
02
泵的工作原理
叶片式泵的工作原理
离心泵工作原理
当叶轮旋转时,水在离心力的作用下 从叶轮中心被抛向外缘,然后通过泵 壳中的流道被引出,实现水从叶轮中 心到泵出口的输送。
03
风机的工作原理
离心式风机的工作原理
离心式风机主要由叶轮、机壳、进风口和电机等部分组成。
当叶轮旋转时,气体被甩向叶轮外缘,在离心力的作用下,气体被压缩并沿着蜗形 通道向出口排出。
离心式风机通常用于输送空气、烟气等气体,具有流量较大、压头较高的特点。
轴流式风机的工作原理
轴流式风机主要由叶轮、机壳、 进风口和电机等部分组成。
泵与风机的分类及工作原理教学 课件
• 泵的工作原理
• 泵与风机的应用场景 • 泵与风机的维护与保养
01
泵与风机的分类
泵的分类
按工作原理
按输送介质
按结构
按用途
叶片泵、容积泵、流体 动力泵等。
泵与风机基本知识

泵与风机基本知识嘿,朋友!今天咱们来唠唠泵与风机的那些事儿。
你可别小瞧这泵和风机,它们在咱们的生活和工业生产里,那可是相当重要的角色呢!先来说说泵吧。
泵啊,就像是一个超级大力士,专门负责把液体从一个地方搬到另一个地方。
想象一下,你家的自来水是怎么来的?对喽,就是靠泵把水从水源地一路送到你家的水龙头的。
这泵要是罢工了,你就只能望“管”兴叹了,那可真是个大麻烦啊!我有个朋友叫小李,他在一家工厂工作。
有一次啊,他们厂里的一个泵坏了。
那个泵是用来输送生产线上一种特殊化学液体的。
这泵一坏,整个生产线就像突然被掐住了脖子一样,啥都干不了了。
小李当时那个着急啊,就像热锅上的蚂蚁。
他跑来跟我抱怨说:“这泵怎么就这么关键呢?感觉整个厂都围着它转了。
”我就跟他说:“那可不,泵就像人体里的心脏,把血液(液体)输送到各个器官(设备或者地方),心脏要是停了,这人还能好吗?”泵的种类可不少呢。
有离心泵,这离心泵就像一个飞速旋转的陀螺,通过高速旋转产生离心力,把液体甩出去,就这么把液体给输送走了。
还有活塞泵,这活塞泵就像打气筒一样,一推一拉,把液体一点点地往前挤。
你看,是不是很有趣呢?再说说风机。
风机和泵有点像,但它负责的是气体。
风机就像是一个大嘴巴,呼呼地把气体从这边吹到那边。
比如说,咱们夏天吹的空调,空调里面就有风机。
没有风机的话,那冷风或者热风就只能在空调里面待着,根本到不了咱们身边。
那咱们可就要在炎热或者寒冷里煎熬喽,多难受啊!我邻居老张是个搞建筑的。
他跟我说过,在他们的工地上,有那种大型的通风风机。
那些风机啊,那声音轰隆隆的,就像打雷一样。
他说:“你可别觉得这风机声音大就烦,要是没有它啊,工地下面那些通道里,空气又闷又脏,工人可就遭罪了。
”我就打趣他说:“那这风机就是工地上的空气管家呗,把新鲜空气都给照顾好了。
”老张笑着直点头。
风机也有不同类型。
轴流风机就像是一阵直直的风,沿着轴向吹过去,就像你拿着扇子直直地扇风一样。
泵与风机完整通用课件

检查电源连接、电机和泵的机械部件 是否正常,如有问题及时维修或更换 。
流量不足
检查泵的入口和出口管道是否堵塞、 叶轮是否磨损或堵塞,根据情况进行 清理或更换。
噪音过大
检查泵的机械部件是否松动或损坏、 润滑是否良好,根据情况进行紧固或 更换。
温度过高
检查泵的运行环境是否良好、润滑是 否良好、泵的机械部件是否正常,如 有问题及时处理。
风机的常见故障及处理方法
风机振动过大
流量不足
检查风机的安装基础是否牢固、机械部件 是否松动或损坏,根据情况进行加固或更 换。
检查风机的入口和出口管道是否堵塞、叶 片是否磨损或松动,根据情况进行清理或 更换。
噪音过大
温度过高
检查风机的机械部件是否正常、润滑是否 良好,根据情况进行维修或更换。
检查风机的运行环境是否良好、润滑是否 良好、机械部件是否正常,如有问题及时 处理。
泵的选型与设计
详细描述 根据工艺流程和介质特性选择泵的类型,如离心泵、往复泵、齿轮泵等。
根据流量和扬程等参数选择合适的泵型号,确保满足工艺要求。
泵的选型与设计
• 考虑泵的效率、可靠性、维修性等因素,选择质 量可靠、性能稳定的泵产品。
泵的选型与设计
风机的选型与设计
总结词:根据风量、风压、介质特性等参数选择合适的风机类型,考虑风机的能 效、噪音、振动等因素。
感谢您的观看
THANKS
高效的风机能够降低能源消耗 和运行成本,未来风机将通过 优化设计、改进制造工艺等方 式提高效率,降低能耗。
智能化技术将在风机领域得到 广泛应用,实现远程监控、故 障预警、自动调节等功能,提 高风机的运行效率和可靠性。
未来风机将更加注重环保性能 ,采用环保材料和工艺,降低 噪音和振动,提高能效,减少 对环境的影响。同时,开发可 再生能源的风机将成为行业的 重要发展方向。
泵与风机的工作原理

泵与风机的工作原理
泵和风机是常见的流体传动设备,它们在工业生产和生活中起着重要的作用。
虽然它们在工作原理上有一些相似之处,但也存在一些明显的差异。
首先,我们来看泵的工作原理。
泵是一种将液体从低压区域输送到高压区域的装置。
它通过转动或振动机械部件来提供能量,使液体从进口处吸入,并通过压力力传递将液体推向出口处。
泵的工作原理基于对液体的加压和排放,实现了流体的运动。
泵的主要组成部分包括叶轮、泵壳、进口口和出口口。
当泵的叶轮旋转时,它会通过离心力将液体从进口口吸入,然后将之推向出口口。
在这个过程中,液体穿过泵壳中的通道,受到叶轮的离心力和压力力的作用,获得动能并完成输送任务。
而风机则是将气体从低压区域输送到高压区域的设备。
它使用被称为叶片的旋转装置,通过转动叶片提供动能,从而使气体流动。
风机的工作原理基于气体的压力差和运动,使气体流动并交换能量。
风机的基本构造包括叶片、支架、驱动装置和进出口等。
当风机的叶片转动时,气体被叶片推动,形成气流。
气流经过进口处进入风机,然后被叶片推向出口处。
在这个过程中,气体受到叶片旋转所产生的动能影响,并产生压力力驱动气体流动。
总的来说,泵和风机在工作原理上都是利用旋转装置提供机械能,将流体或气体从低压区域输送到高压区域。
它们的区别在
于泵用于输送液体,而风机用于输送气体,因此在结构和使用场景上存在差异。
环保设备基础泵与风机

n Q/ j ns = 3.65 ( H / i )3/4 (2-12) 式中Q为泵的流量,m3/s;H为泵的扬程,m;n为 泵轴转速;i为叶轮级数;j为首级叶轮吸入口数。 风机的比转速的表达式为:
n Q/ j ny = 3/4 p0
(2-13)
式中p0为进口为标准状态时风机产生的全压,Pa。
2.2.6 允许吸上真空高度和允许气蚀余量 气蚀是指反复出现液体汽化和凝聚过程使金 属表面材料受到破坏的现象。气蚀发生时使 液流的过流断面面积减小,导致泵内流量减 小,严重时液流间断,泵的工作中断,还可 形成冲击和化学腐蚀。 允许吸上真空高度是泵入口处的最大真空值 减去0.3的安全量后得到的数值。 允许气蚀余量是指单位重量液体所具有超过 饱和蒸汽压力的富裕能量,数值为泵的临界 气蚀余量加上0.3的安全量后得到的数值。
2.1.1.3 按风机产生的压力分类 ⑴通风机:全压小于14.709Kpa。 ⑵鼓风机:全压在14.709~294Kpa。 ⑶压缩机:全压大于294Kpa。 ⑷真空泵:将低于大气压强的气体从容器设 备内抽出的机械。
2.1.1.4 通风机中最常用的离心风机分类
⑴按风机产生的压力分类: 低压离心式通风机: 全压≤980.6Pa。 中压离心式通风机: 980.6Pa <全压≤2941.8Pa。 高压离心式通风机: 2941.8Pa <全压≤14709Pa。
2.1.2.2 轴流式泵与风机的工作原理 当原动机驱动寖在流体中的 叶轮旋转时,轮内流体就相 对叶片做绕流运动,并对叶 片作用一个升力,而叶片也 会同时给流体一个与升力大 小相等方向相反的反作用力, 称为推力,这个叶片推力对 流体做功,使流体的能量增 加,并沿轴向流出叶轮后经 导叶进入压出管路。 轴流式泵与风机具有结构紧 凑、外形尺寸小、重量轻等 优点。
泵与风机

泵与风机绪论1、泵与风机定义:是把原动机的机械能转变成流体的势能和动能的一种流体机械。
2、分类:叶片泵:离心泵,轴流泵,混流泵,旋涡泵。
容积泵:往复泵,齿轮泵,螺杆泵,滑片泵,真空泵。
叶片式风机:离心风机,轴流风机。
容积式风机:往复风机,叶氏风机,回转风机。
3、低压泵(2Mpa以下)中压泵(2~6Mpa)高压泵(6Mpa以上)。
通风机(风压15Kpa以下)鼓风机(15~350Kpa)压缩机(350Kpa以上)。
低压通风机(1Kpa以下)中压通风机(1~3Kpa)高压通风机(3~15Kpa)。
4、泵与风机发展趋势:大容量,高转速,高效率,低噪音,自动化。
第一章5、离心泵分类:单级单吸,单级双吸,分段式多级离心泵。
6、单级双吸离心泵:半螺旋吸入室,水平中开式结构。
7、分段式多级离心泵:适用高差较大,输送距离较远。
8、Y型离心油泵分为:油泵(输送200度以下),热油泵(输送400度以下)。
9、油泵分类:单级单吸,单级双吸,双级单吸,多级分段式离心泵和管道泵。
10、离心式风机:用于洞库储油区或洞内作业区的强制通风,降低油蒸汽浓度或洞内空气湿度,保证安全。
11、离心泵主要零部件:叶轮,泵轴,吸入室,压出室,泵体,密封装置,轴向力平衡装置件等。
12、离心式风机主要部件:集流器,叶轮,机壳,进气箱。
13、离心泵过流部件:吸入室,叶轮,压出室。
14、吸入室:泵吸入口到叶轮进口前的一段流道。
作用:液流分布均匀,速度方向符合要求,减小水力损失。
分类:锥形,环形,半螺旋形,弯管形吸入室。
15、锥形吸入室:用于单级悬臂式离心泵。
环形吸入室:存在冲击和旋涡,流速分布不均,用于分段式多级泵。
半螺旋形:流速分布均匀,扬程略有降低,用于单级双吸式水泵,水平中开式多级泵,大型分段式多级泵,某些单级悬臂泵。
弯管形:用于大型离心泵,大型轴流泵,优点与锥形一致。
16、叶轮:传递能量的主要部件,过流部件的核心。
分类:闭式,开式,半开式叶轮。
泵与风机完整课件

泵与风机完整课件教案内容一、教学内容本节课的教学内容选自人教版小学科学四年级下册第五单元第二课《泵与风机》。
本节课主要介绍泵与风机的作用、工作原理和应用场景。
通过学习,使学生了解泵与风机在日常生活和工业生产中的重要性,培养学生对科学现象的探究兴趣。
二、教学目标1. 知道泵与风机的作用和应用场景;2. 了解泵与风机的工作原理;3. 培养学生对科学现象的观察、思考和表达能力。
三、教学难点与重点重点:泵与风机的作用、工作原理和应用场景;难点:泵与风机工作原理的理解和应用。
四、教具与学具准备教具:PPT、视频资料、泵与风机模型;学具:笔记本、彩笔。
五、教学过程1. 实践情景引入:教师展示一段关于泵与风机在工厂中应用的视频资料,引导学生关注泵与风机的作用和应用场景。
2. 知识讲解:教师通过PPT讲解泵与风机的作用、工作原理和应用场景,让学生了解泵与风机的重要性。
3. 例题讲解:教师通过泵与风机模型,讲解泵与风机的工作原理,让学生直观地感受泵与风机的工作过程。
4. 随堂练习:教师设计一些有关泵与风机的问题,让学生回答,检查学生对知识的理解和掌握程度。
5. 课堂小结:六、板书设计板书内容:泵与风机作用:输送液体、气体;提升液体、气体;降低液体、气体压力;提高液体、气体压力。
应用场景:农业灌溉、工业生产、城市建设、环境保护等。
工作原理:利用电磁力、压力差、 centrifugal force 等实现流体的输送和压力变化。
七、作业设计1. 描述一下你所了解的泵与风机在日常生活和工业生产中的应用场景。
答案:泵与风机在日常生活和工业生产中具有广泛的应用,例如,农田灌溉、工厂生产、城市供水、污水处理等。
2. 简要说明泵与风机的工作原理。
答案:泵与风机的工作原理主要是利用电磁力、压力差、centrifugal force 等实现流体的输送和压力变化。
八、课后反思及拓展延伸本节课通过视频、模型和PPT等多种教学手段,使学生了解了泵与风机的作用、工作原理和应用场景。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
泵壳是泵体的外壳,它包围着叶轮,在叶轮四周形成一个截 面积逐渐扩大的蜗壳形通道。此外,泵壳还设有与叶轮所在 平面垂直的入口和切线出口。
离心泵的工作原理 ①叶轮被泵轴带动旋转, 对位于叶片间的流体做 功,流体受离心力的作 用,由叶轮中心被抛向 外围,从而在叶轮中心 形成低压,低位槽中的 液体被源源不断地吸上, 形成泵的连续工作。 ②泵壳汇集从各叶片间 被抛出的液体,这些液 体在壳内顺着蜗壳形通 道逐渐扩大的方向流动, 使流体的动能转化为静 压能,减小能量损失。 所以泵壳的作用不仅在 于汇集液体,它更是一 个能量转换装置。
n Q/ j ns = 3.65 ( H / i )3/4 (2-12) 式中Q为泵的流量,m3/s;H为泵的扬程,m;n为 泵轴转速;i为叶轮级数;j为首级叶轮吸入口数。 风机的比转速的表达式为:
n Q/ j ny = 3/4 p0
(2-13)
式中p0为进口为标准状态时风机产生的全压,Pa。
2.2.6 允许吸上真空高度和允许气蚀余量 气蚀是指反复出现液体汽化和凝聚过程使金 属表面材料受到破坏的现象。气蚀发生时使 液流的过流断面面积减小,导致泵内流量减 小,严重时液流间断,泵的工作中断,还可 形成冲击和化学腐蚀。 允许吸上真空高度是泵入口处的最大真空值 减去0.3的安全量后得到的数值。 允许气蚀余量是指单位重量液体所具有超过 饱和蒸汽压力的富裕能量,数值为泵的临界 气蚀余量加上0.3的安全量后得到的数值。
2.1.2.2 轴流式泵与风机的工作原理 当原动机驱动寖在流体中的 叶轮旋转时,轮内流体就相 对叶片做绕流运动,并对叶 片作用一个升力,而叶片也 会同时给流体一个与升力大 小相等方向相反的反作用力, 称为推力,这个叶片推力对 流体做功,使流体的能量增 加,并沿轴向流出叶轮后经 导叶进入压出管路。 轴流式泵与风机具有结构紧 凑、外形尺寸小、重量轻等 优点。
⑵按用途不同分类: 一般用途离心通风机(代号缩写为T):用于一般通风换气,输送清洁空气或与 空气性质相近的气体。 排尘离心通风机(代号缩写为C):用于排送含有灰尘的空气,如砂轮磨铰、锯 屑、刨花以及气力输送等。 煤粉离心通风机(代号缩写为M):用于热电厂输送煤粉。 锅炉离心通风机(代号缩写为G):以及锅炉引风机:用于热电站和其他工业蒸 汽锅炉送风及排烟。送风的称通风机,排烟的称引风机。 矿井离心通风机(代号缩写为K):用于矿井通风换气,在风机进风口都有进气 室和节流装置。 防腐离心通风机(代号缩写为F):用于排送腐蚀性气体。 防爆离心通风机(代号缩写为B):用于排送易燃易爆气体,如石油、化工等气 体。此类风机的叶轮与机壳大多为有色金属材料,如铝等制造。 高温离心通风机(代号缩写为W):用于排送温度200℃以上的气体,主要用于 冶金、电站、化工等部门。 工业炉通风机(代号缩写为GY):用于工业炉鼓风。 空调通风机(代号缩写为KT):用于空气调节。 冷却通风机(代号缩写为L):用于工业冷却通风。 特殊风机(代号缩写为TE):为个别特殊用途设计的离心通风机。
p2 − p1 v2 − v1 H= + + ( z2 − z1 ) ρg 2g
(2-4)
2.2.2.2 风机的能头 风机的能头称为全压或压头,包括静压和动压。全压指单位体 积气体流过风机的能量增量。常用P表示,单位为Pa或mm水柱。 风机的全压计算公式为:
p = ( p2 +
ρv
2
2 2
) − ( p1 +
离心泵的工作原理 ③大型叶轮的后盖板上有 平衡孔,用来消除轴向推 力。离开叶轮周边的液体 压力已经较高,有一部分 会渗到叶轮后盖板后侧, 而叶轮前侧液体入口处为 低压,因而产生了将叶轮 推向泵入口一侧的轴向推 力。这容易引起叶轮与泵 壳接触处的磨损,严重时 还会产生振动。平衡孔使 一部分高压液体泄漏到低 压区,减小叶轮前后的压 力差。但也会引起泵效率 的降低。
Q• p Ne = 1000
102
(2-10)
ρ为输送流体的密度,kg/m3;Q为流体的流量,m3/s;H为 扬程,m;p为压头,Pa。 泵或风机的轴功率的公式为:
ρ QH Q • p N= = 102η 1000η
(2-11)
2.2.4 转数 转速是指泵或风机叶轮每分钟的转数,单位为r/min。 2.2.5 比转速 比转速是用泵或风机最佳工况时的流量、扬程及转速组成的算 式表示。 泵的比转速的表达式为:
液体的总能头由压力能头、速度能头和位置 能头组成:
p2 v E2 = + + z2 ρ g 2g
2 2
(2-2)
p1 v12 E1 = + + z1 ρ g 2g
(2-3)
式中p2、p1为泵出口、进口断面中心处的液 体压力,N/m2;v2、v1为泵出口、进口断面 上液体的平均流速,m/s;z2、z1为泵出口、 进口断面中心到基准面的距离,m。则泵的 扬程为: 2 2
静态) 密封环 (静态 静态
密封的冷却是依靠介质。 必须有微微的泄露,以便充分冷却。 轴功率增大 、效率减小 ,增加运行费用。 对水泵的轴有磨损,因此必须加轴套。 很少使用
轴 (转动 转动) 转动
填料箱
机械密封 (工作原理 工作原理) 工作原理
叶轮是泵的核心部件,由4-8片叶片组成,构成了数目相同的 液体通道。叶轮按有无盖板分为开式、半开式和闭式;按进 水口的数量分为单吸和双吸;涡轮(turbine译音为透平,典 型的涡轮为一边大一边小)。
ρv
2
2 1
(2-7)
风机的静压不是风机出口的静压,也不是风机出口与进口的静压 差。由于风速较大,动压占有较高的比重,静压较小。
2.2.3 功率与效率 功率是指泵或风机的输出功率,是电动机传到泵或风机轴上 的功率,又称轴功率。用N表示 ,kw。 效率是泵或风机总效率的简称,指泵或风机的输出功率和输 入功率之比的百分数。公式为: Ne (2-8) η= × 100% N 式中Ne为泵或风机的输出功率,又称有效功率,表示单位时 间内通过泵或风机的流体所获得的总能量,kw。 ρ QH 泵的有效功率为: Ne = (2-9) 风机的有效功率为
2.1.2.5容积式泵与风机
1、容积式泵的工作原理 螺杆泵:又名莫诺泵,是一种具有独特构造的容积 泵。主要由驱动电动机及减速机、连轴杆及连杆箱、 定子及转子等部分组成。螺杆泵的转子是一根具有 大导程的螺杆,根据所输送介质的不同,转子由高 强度合金钢、不锈钢等制成。为了抵抗介质对转子 表面的磨损,转子的表面都经过硬化处理,或镀一 层耐蚀、高硬度的铬层。转子表面的光洁程度非常 高,这样才能保证转子在定子中转动自如,并减少 对定子橡胶的磨损。转子在其吸入端通过联轴器等 方式与连轴杆连接,在其排出端则是自由状态。在 污水处理厂,螺杆泵主要输送生污泥、消化污泥以 及浮渣、混凝剂溶液等。定子的外壳一般用钢管制 成,两端有法兰与连杆箱及排出管相连接,钢管内 是一个具有双头螺纹的弹性衬套,用橡胶或合成橡 胶等材料制成。
2.1.2 泵和风机的工作原理 2.1.2.1 离心式泵与风机的工作原理 ⑴离心式泵的组成和工作原理 离心式泵包括卧式泵、立式泵、潜水泵、清水泵、 污水泵、浓浆泵。
2.1.2 泵和风机的工作原理 2.1.2.1 离心式泵与风机的工作原理 ⑴离心式泵的组成和工作原理 离心式泵的主要部件是叶轮、泵壳、泵轴、轴封(机 械密封、填料)、轴承。
2、容积式风机的工作原理 罗茨鼓风机是低压容积式鼓风机,主要由汽缸和端 盖、转子、轴、轴承、同步齿轮等组成。转子用球 墨铸铁制造,断面型线有渐开线型、圆弧型和摆线 型。转子头数有2头或3头。2头的转子均为直叶,3 头转子有直叶和扭叶两种。
装在两根平行轴上的两个转子相互啮合,以相反方 向旋转,随着转子的旋转交替形成吸气气穴,吸入 一定容积的气体,气体在缸内推移、压缩和升压, 最后从排气口排出。两个转子用一对同步齿轮保持 相互位置,转子互相不接触。转子与转子、转子与 气缸之间都有一定间隙。
环保设备及课程设计
授课教师:QHDHOUZHONGLIN
第二章 环保动力设备——泵与风机的选择
泵与风机是提供流体流动动力的流体机械。 通常把提高液体机械能的机械称为泵,把提 高气体机械能的机械称为风机。 本章的重点为泵及风机的分类、工作原理、 主要性能参数、性能曲线和泵与风机的选择。
第二章 环保动力设备——泵与风机的选择
轴流式混流泵
2.1.2.3 混流式泵与风机的工作原理: 混流式泵和风机因 流体是沿介于轴向 与径向之间的圆锥 面方向流出叶轮, 工作原理是部分利 用叶型升力、部分 利用惯性离心力的 作用。 混流式泵与风机的 特点是流量较大、 压头较高。
2.1.2.4 真空泵 水环式真空泵的工作原理:
是星状叶轮偏心地装在圆 筒形工作室内,当叶轮在 原动机带动下旋转时,原 先灌满工作室的水被叶轮 甩至工作室内壁,形成一 个水环,水环内壁上部与 轮毂相切,下部形成一个 月牙形的气室。右半个气 室顺着叶轮旋转方向,使 两叶片之间的空间容积逐 渐增大,压力降低,因此 将气体从吸入口吸入;左 半个气室顺着叶轮旋转方 向,使两叶片之间的空间 容积又逐渐减小,增加吸 入空气的压力,使气体从 排气口排出。
ρv
2
2 1
)
(2-5)
式中p2、p1为风机出口、进口断面中心处的气体压力,Pa;v2、 v1为泵出口、进口断面上气体的平均流速,m/s;ρ为气体密度, kg/m3。 2 ρ v2 风机的动压为: pd = (2-6)
2
风机的静压为风机全压减去风机出口动压,假设z1=z2则:
pj = ( p2 − p1 ) −
2.1 泵与风机的分类及工作原理 2.1.1 泵与风机的分类 2.1.1.1 按泵产生的压力分类 ⑴低压泵(全压小于2Mpa) ⑵中压泵(全压在2-6Mpa) ⑶高压泵(全压大于6Mpa)
2.1.1.2 根据泵与风机的结构和工作原理分类 ⑴叶片(轮)式泵与风机 依靠装在主轴上的叶轮旋转,由叶轮上的叶片对流体做 功,从而使流体获得能量。包括:离心式、轴流式、混 流式。 ⑵容积式泵与风机 利用机械内部的工作室容积周期性的变化来吸入或排出 流体。包括:活塞泵、齿轮泵、螺杆泵 、罗茨风机。 ⑶其他类型的泵与风机 无法归入叶片式或容积式的各类泵与风机。 包括:射 流泵、真空泵、水锤泵等。
