最新大众汽车变速箱解析(一)
大众7速DSG变速箱结构原理与工作分析解读
大众7速DSG变速箱结构原理与工作分析解读DSG变速箱的结构主要包括两个离合器，一个输入轴和一个输出轴。
其中，第一个离合器连接到发动机，用于连接或断开发动机和变速器的动力传递；第二个离合器则连接到变速器的输入轴和输出轴，用于连接或断开输入轴和输出轴的动力传递。
变速箱中的齿轮相互啮合，通过不同组合来实现不同的换挡比例。
DSG变速箱通过两个离合器的开闭，使得当一个离合器处于工作状态时，另一个离合器可以提前预备下一次换挡。
DSG变速箱的工作分析如下：1.一挡换二挡当车辆启动时，首先使用第一个离合器，使发动机的动力传递到变速器的第一齿轮，车辆进入一挡。
当需要换到二挡时，第一个离合器逐渐关闭，同时第二个离合器逐渐打开，使得动力传递从第一齿轮转换到第二齿轮，实现一挡换二挡。
2.二挡换三挡当车辆需要换到三挡时，第一个离合器完全关闭，同时第二个离合器完全打开，使得动力传递从第二齿轮转换到第三齿轮，实现二挡换三挡。
3.其他挡位变速类似地，当车辆需要换到其他挡位时，第一个离合器关闭或打开，同时第二个离合器打开或关闭，使得动力传递从一组齿轮转换到另一组齿轮，实现换挡。
DSG变速箱可以根据驾驶环境和驾驶者的需求，实现自动控制和手动控制两种模式。
在自动模式下，变速箱会根据发动机转速、车速和驾驶者的操作，自动选择合适的挡位；在手动模式下，驾驶者可以通过手动操作变速杆或拨片在不同的挡位之间进行切换。
DSG变速箱的工作原理是通过预先准备下一挡的离合器开闭状态，实现快速、平顺的换挡过程。
当车辆需要换挡时，变速箱会根据当前工作状态和驾驶者的需求，提前启动并调整下一挡的开闭状态，以实现快速换挡。
总之，大众7速DSG变速箱通过双离合器和多个齿轮的组合使用，实现了更快的换挡速度和更高的燃油经济性。
它的工作原理是通过预先准备下一挡的离合器开闭状态，实现快速、平顺的换挡过程，为驾驶者提供更加舒适和高效的驾驶体验。
DSG双离合变速箱技术详解
DSG双离合变速箱技术详解摘要：随着汽车工业的发展，各种先进技术得以在汽车中得到使用。
汽车在不断的更新换代，人们对驾驶的舒适性和安全性的要求越来越高，双离合式变速箱等等一些先进技术得到使用，本文以大众公司新近推出的DSG双离合变速箱技术加以分析。
关键词：DSG 双离合变速箱工作原理一、DSG双离合变速箱的特点大众品牌致力于为用户提供既拥有更多的驾驶乐趣、操控方便舒适，同时又节能环保的轿车产品。
为此，大众品牌不仅开发出了增压直喷发动机技术，在变数箱领域也不断研发创新。
双离合自动变速箱技术便是大众品牌的另一项技术创新成果。
手动变速箱效率高，结构紧凑；自动变速箱操作方便，舒适性好。
结合这二者优点的双离合自动变速箱技术－DSG给驾驶者带来了更加平稳、迅速的换挡过程、更多的驾驶乐趣以及更低的燃油消耗。
DGS技术诞生于赛车运动。
德国大众和2003年率先推出了6挡DSG－DQ250，并取得了巨大的市场成功。
现在大众卡塞尔传动器厂日产千台6挡DSG还供不应求。
到2009年底全球已累计销售超过了200万台。
2008年大众又推出了新一代7挡双离合自动变速箱－DQ200，进一步确立了大众品牌动力总成领先者的地位。
DSG无疑是大众品牌为消费者提供的既能满足驾驶乐趣，又能节能环保的自动变速箱。
DSG无论是在驾驶舒适性、动力性，还是燃油经济型等各个方便都有着明显的优势。
DQ200更创造了多项世界第一：他是首款横置的7挡DSG双离合自动变速器，并且最先使用了“干式”双离合器。
DQ200令更多的消费者享受到方便、舒适的驾驶，这也是大众品牌开发DSG双离合自动变速器的核心理念。
DSG是Direct Shift Gearbox 的缩写，直译为“直接换挡变速箱”（如图1）,因其换挡迅速，换挡过程不存在停顿而得名。
简单的说就是相当于两套自动控制离合器的手动变速器，当一套离合器控制的挡位齿轮工作的时候，另一套处于待命状态。
到了下一个换挡时机则通过电控系统实现两套变速机构的自动切换。
大众01M自动变速器全面详解[1]
![大众01M自动变速器全面详解[1]](https://img.taocdn.com/s3/m/de441a7289eb172dec63b721.png)
拔出电磁阀插头， 在2000转主油压值
大众01M自动变速器 全面详解
大众01M自动变速器 全面详解
变扭器
A
捷达
A
宝来
变扭器型号识别
变扭器有不同型号，目前变扭器在变速箱涡轮轴中 带有轴套，新的变扭器与滚针轴承做成整体，通过 代码的意思，进行识别： 目前变扭器仅安装在涡轮轴有轴套的变速箱上，它 可以通过第四个字母进行识别，它可以是B、C、R T或V。例如： QADC 新变扭器仅安装在涡轮轴没有轴套的变速箱上，它 可以通过第四个字母进行识别，它可以是D、H或Z
例如： QADD 注意：如果一个新的带有滚针轴承的变扭器，安装在 涡轮轴有轴套的变速箱上时，轴套必须被去掉。
轴套处理办法
大众01M自动变速器 全面详解
大众01M自动变速 器全面详解
N88 N89 N90 N91 N92 N94
1H
0010 10
1M
0010 00
2H
0110 00
2M
0000 11
3H
0000 00
3M
0000 00
4H
1100 01
4M1100 01来自大众01M自动变 速器全面详解
１．096改进型 ２．电子智能型控制 ３．结构紧凑（拉威
1.在很陡的上坡行驶时,换档曲线图被扩展至与发动机输 出相匹配
2.在很陡的下坡行驶时,换档曲线图被扩展至与发动机制 动效应相匹配
大众01M自动变速器全面详解
J217接收影响换档的传感器所发出的信息, 然 后把信息传送给阀体内控制液压阀动作的电磁 阀.
存储功能 SP代表偶发故障:如果一个故障在汽车行驶了
大众7速DSG变速箱结构原理与工作分析解读
大众7速大众7速DSG变速箱结构原理与工作分析摘要有级式变速箱有两种类型即手动变速箱和自动变速箱，手动挡操控时因需要踩踏离合器改变齿轮的传动比后，经过半离合后才能完全结合显得复杂，但是车辆的反应比较迅速直接，而自动挡则操控简单，反应略微有点迟滞，但换挡平顺。
随着汽车工业的高速发展及汽车新技术的不断进步，综合性能强劲的双离合变速箱问世了。
双离合变速箱综合其优点，成为变速箱发展史的又一个里程碑。
本文首先介绍了双离合变速箱的来源发展，它的优势与劣势及技术特点。
浅谈了它未来的发展方向、讲述了大众7速DSG变速箱的结构原理，介绍了其构成。
然后分析了变速箱各部分的工作状态，最后综合分析了整个变速箱的换挡过程。
结合实际针对大众7速变速箱异响产生的原因及检修的过程做出了一些论述。
本文对大众7速双离合变速箱做了具体的分析及介绍，增加了对汽车新技术的了解，丰富了专业知识，为今后的工作打下了良好的基础。
关键词：双离合；技术特点；结构原理；工作状态；异响检修目录前言 (1)第一章双离合变速箱的发展与优劣 (2)1.1双离合变速箱的发展史 (2)1.2双离合变速箱的优势与劣势 (3)第二章大众7速DSG双离合变速箱的结构原理 (3)2.1 7速变速箱的组成及与六速变速箱的比较 (3)2.2双离合的结构 (5)2.3齿轮传动机构 (5)2.4 电液控制系统 (7)2.5 其他构成部分 (10)2.6浅谈7速双离合变速箱的技术特点 (11)第三章大众7速DSG^速箱工作分析 (11)3.1双离合器的工作分析 (11)3.2 齿轮传动的工作分析 (12)3.3 电液控部分工作分析 (13)3.4 一挡升二挡的工作综合分析 (14)第四章关于大众7速DSG变速箱颠簸路行车异响及换挡异响 (15)4.1 7 速DSG变速箱颠簸路行车异响 (15)4.2 7 速DSG变速箱换挡异响的检修 (15)结论 (19)致谢.......................................... 2O参考文献 (20)刖言变速箱是汽车动力的指挥官，它可以短时切断发动机动力，传递发动机扭矩，降速增扭，实现不同的速比传动及倒向行驶。
大众汽车变速箱解析
变出不同！大众汽车变速箱解析（一）大家购车的时候往往最先考虑的是选择自动挡车型还是手动挡车型，这个问题对于绝大部分品牌来说并不麻烦，因为它们使用的变速箱统共就那么几款，而且同一个品牌不同定位的车型之间，变速箱也很有可能相同，所以消费者几乎可以忽略变速箱的差别。
不过在大众汽车看来，变速箱的问题却是相当的复杂。
怀疑我在危言耸听吗？！那么请大家看下面的文章，编辑将为您剖析一下国内大众汽车主流的变速箱。
本篇文章将涉及到手动变速器MQ系列和自动变速器AQ系列。
首先根据大众的命名来解释一下手动挡的含义：M（Manual）代表机械或者手动，A（automatic）代表自动，Q（quer）代表横置发动机布局，200/250/350/450（N.m）则表示变速器能够传递的最大扭矩。
简单的说，手动变速器就是操作时需要用手拨动变速器杆，并且还要踩下离合器踏板才能改变齿轮传动比的变速器。
其内部原理是利用大小各异的输入主动齿轮来与动力输出齿轮轴相结合，从而满足不同速度和扭矩的需要。
主动输入齿轮越大（挡位升高），对应的输出齿轮就会越小，致使车速也会随之更大，扭矩则会减小，反之则车速较小，扭矩增大。
相对于自动变速器，手动变速器的优点是效率高、经济性好、动力性强、更便于操控。
MQ系列是大众手动变速器的“当红小生”，按型号可以细分别为：MQ200、MQ250和MQ350三个系列，其中日本爱信生产的MQ350系列还没有在国内市场出现。
产地上细分，国内的MQ200由大众汽车变速器(上海)有限公司提供，MQ250则由德国大众公司提供。
MQ200系列MQ200（大众产品编号为02T）是大众专门为旗下小型车设计的手动变速器系列，该系列的主要优点是换挡机构精准、机械传递效率高，而且自身重量也相对较轻。
另外，换挡手感上佳也是这款变速器傲立群雄的最大资本。
5个前进挡的MQ200系列之所以称MQ200是一个系列，是因为德国大众会根据不同的发动机需要或者不同的车型定位，来调整变速器齿轮及变速箱长度等结构，从而设计出更适合该车型齿比的变速器。
大众7速湿式双离合变速箱使用说明
大众7速湿式双离合变速箱使用说明1.引言大众7速湿式双离合变速箱是一种先进的自动变速箱系统，为汽车提供顺畅的换挡和高效的动力转换。
本文档旨在为用户提供关于大众7速湿式双离合变速箱的详细使用说明，包括工作原理、使用方法、常见问题解答等。
2.工作原理大众7速湿式双离合变速箱采用双离合器设计，在一辆车辆上安装了两个离合器和两个主动式的换挡机构。
其中一个离合器负责奇数挡位，另一个离合器负责偶数挡位。
通过精确计算车速和发动机负载，变速箱系统能够自动选择最佳的挡位进行换挡，以提供高效的动力输出和燃油经济性。
3.使用方法使用大众7速湿式双离合变速箱时，请遵循以下步骤：3.1起步与停车-在起步时，将左脚完全抬起，右脚放在制动踏板上。
-踩下刹车踏板，同时将变速杆从“P”（停车）位移至“D”（驱动）位或“R”（倒车）位。
-缓慢松开制动踏板，车辆会缓慢启动。
3.2换挡顺序-根据需要提速或减速，可以手动切换挡位（推荐使用自动模式）。
-尽量避免在急加速或急刹车时换挡，以免影响行车平稳性和驾驶舒适性。
3.3倒车辅助功能-当需要倒车时，将变速杆从“D”（驱动）位移至“R”（倒车）位。
倒车时，变速箱系统会自动调整挡位以提供适当的动力输出。
4.常见问题解答4.1变速箱异响是正常的吗？-在变速箱工作时，轻微的摩擦声和液压噪音是正常现象，并不影响正常使用。
如果出现异常的噪音或振动，请及时联系专业技术人员进行检修。
4.2如何保养大众7速湿式双离合变速箱？-定期更换变速箱油，以确保润滑系统正常工作。
-遵循车辆制造商对保养计划的建议，如定期检查液位和滤清器等。
结论本文档提供了关于大众7速湿式双离合变速箱的详细使用说明。
通过遵循使用方法和保养建议，您可以获得优秀的驾驶体验和可靠的变速箱性能。
如有更多疑问或需求，请参考大众汽车官方提供的详细手册或咨询专业技术人员。
大众的双离合器dsg7速变速箱简介 (1)
大众的双离合器DSG 7速变速箱简介传统汽车有着手动挡与自动挡的差别，手动挡操控时因需要踩踏离合器而显得复杂一点，但是车辆的反应比较迅速直接，而自动挡则反之操控简单但反应略微有点迟滞，于是真正专业的跑车往往提供手动挡让行能够充分享受到驾驶的乐趣。
德国大众的一项新发明使得既想轻松驾驶，又不愿意放弃迅捷反应的驾驶乐趣的人们有了另一个选择――双离合（DSG），人们可以如驾驶自动挡车那样，轻松地将跑车开出专业赛车般的凌厉离合器的运作离合器位于汽车引擎与变速器之间，是引擎与变速器动力传递的“开关”，它既能传递动力，又能切断动力，其主要作用是保证汽车能平稳起步行进，同时通过变换挡位以减轻变速齿轮的冲击力，让汽车或快或慢的行进更加平顺。
就是在这个汽车换挡时的分离与接合之间，会有动力传递暂时中断的现象，如何控制协调就成为问题。
手动切换往往迅速合理，但这需要驾驶经验与正确判断的支持，自动切换则依靠电脑的控制往往按部就班反应较慢。
双离合就是针这一情况的完善化设计。
双离合结构反应更迅速早在上世纪80年代，双离合变速器系统（简称DSG，英文全称：DirectShiftGearbox）就已经被装配在赛车上。
大众旗下的奥迪TT、A3等，率先将这项原本属于赛车的技术“民用化”。
由于双离合结构的应用，汽车能够更加平顺地换挡，从而消除了换档离合时的动力传递停滞现象，从一个挡位换到另一个挡位，时间不会超过0.2秒。
其基本原理是在车内设置有两组离合器以及相对应的换挡齿轮组，其中离合器1负责控制1、3、5等奇数挡与倒挡以及相对应的齿轮，离合器2负责控制2、4、6等偶数挡与以及相对应的齿轮。
所以当司机挂上1挡起步时，电脑根据汽车速度和转速对驾驶者的换档意图作出判断，预见性地控制另一个离合器与另一个挡位的齿轮组相连，这样等到真正需要换挡时反应就特别迅速，不会有太大的迟滞。
实际效果：方便与灵活与传统的手动挡相比，双离合变速器系统使用更方便，因为该系统实际上使手动变速箱变成为了另一种新型的自动变速器，只是不过它比传统的自动挡反应更加快速、顺畅，当然还具有的特性。
DSG变速箱技术详解
DSG变速箱技术详解DSG变速器是目前世界上最先进的、具有革命性的变速器系统，大众汽车在2002年于德国沃尔夫斯堡首次向世界展示了这一技术创新。
新一代DSG变速器采用了双离合器和6个前进档的传统齿轮变速器作为动力的传送部件，主要与高扭矩的发动机配合使用。
大众汽车公司投入1.5亿欧元在卡塞尔的大众工厂，用于制造DSG变速器，该工厂最大日产能为1000台。
DSG变速器的杰出优势DSG变速器旨在满足消费者对驾驶运动感和车辆节油的双重要求，为那些酷爱手动变速器的驾驶者们提供了最佳选择。
DSG带来低油耗的同时，车辆性能方面没有任何损失，同样具有出色的加速性和最高时速，并且与传统自动变速器一样可以实现顺畅换档，不影响牵引力。
配备了DSG的发动机由于快速的齿轮转换能够马上产生牵引力和更大的灵活性，加速时间比手动变速器更加迅捷。
以Golf GTI为例，带有DSG的车型0到100公里加速只需6.9秒，这个成绩比手动档的车型更快，达到最高时速235公里的同时也在同一水平。
更加令人印象深刻的是，在性能提高的同时，配备DSG的车型百公里油耗只有8.0升，与手动档车型相当。
DSG变速器的技术创新DSG变速器与传统自动变速器有着明显的区别，DSG从一开始就没有采用扭矩变换器。
这款变速器不是在传统概念的自动变速器基础上生产出来的，设计DSG的工程师们走了一条具有革新性的全新技术之路，巧妙地把手动变速器的灵活性和传统自动变速器的方便性结合在一起。
横置变速器设计的突出特点就是由液压控制的湿式双离合器系统。
其中的离合器1负责控制奇数齿轮和倒档齿轮，离合器2负责控制偶数齿轮。
实际上可以说这是由两个平行的变速器配合组成的一个变速器。
精密的离合器动作带来的结果，就是换档时对牵引力几乎没有影响。
因此能够产生无与伦比的动力转换，同时感觉顺畅并且非常舒适。
DSG有一个由两组离合器片集合而成的双离合器装置，同时有一个由实心轴及其外部套筒组合而成的双传动轴机构，并由Mechatronic电子控制及液压装置同时控制两组离合器及齿轮组的动作。
大众干式双离合变速箱的组成
大众干式双离合变速箱的组成
大众干式双离合变速箱（DSG）是一种先进的自动变速器，由大众汽车集团开发并应用于他们的车型中。
下面是DSG变速箱的基本组成部分：
1.双离合器：DSG变速箱采用两个独立的离合器，分别安装
在输入轴和输出轴上。
其中一个离合器控制奇数挡（如1、
3、5挡），另一个离合器控制偶数挡（如2、
4、6挡）。
2.干式离合器：相对于湿式离合器，DSG变速箱采用干式离
合器，即离合器没有置于润滑油中。
它由一系列摩擦板组
成，具有轻量化和高效率的特点。
3.输入轴：输入轴连接发动机的动力输出端，通过其中一个
离合器将动力传递给变速器。
4.输出轴：输出轴将变速器输出的动力传递给车辆的传动系
统。
5.齿轮：DSG变速箱包括多个齿轮组，通过不同的组合和操
作来实现不同的挡位和变速比。
齿轮配比的优化可以提高
燃油经济性和动力性能。
6.液压系统：DSG变速箱还包括一个液压系统，用于控制离
合器和换挡的操作。
液压系统通过电控单元（ECU）和传
感器来监测车辆的状况，并根据需要执行相应的操作。
以上是大众干式双离合变速箱的基本组成部分。
DSG变速箱通过其快速、平顺的换挡和高效的动力传递，提供了卓越的操控
性能和燃油经济性，在大众车型中广泛应用。
解读朗逸Tiptronic 6速手自一体变速箱内部资料
变速箱是传递引擎输出动力的重要部件，它能变换齿轮的组合以应付不同的需求。
一款好的变速箱对日常驾驶起着十分重要的作用。
因此，许多厂家都在这方面狠下功夫，以期研发出先进且实用的新型变速箱。
上海大众无疑是行业中的领先者，其独有的Tiptronic 6速手自一体式变速箱在市场上广受好评，更是其它品牌车型所无法媲美的。
上海大众近期推出的全新车型朗逸就是使用了这款变速箱。
那么它在朗逸的行驶过程中究竟起着什么作用呢？让我们和车主一起来看看“6”的学问。
用户感受一：换挡平顺动力不错LAVIDA朗逸配备的Tiptronic 6挡手自动一体变速箱源自保时捷技术，被应用在辉腾、新奥迪A8、宝马7系等豪华车型上。
这一变速箱最大的特点是兼备自动变速箱和手动变速箱的优点，还带有动态换档程序(DSP)和液压电子控制系统，各档位的传动比皆经过精心的设计与匹配。
在实际的使用过程中，让整车“发挥”出强大的输出功率是它的一大功劳。
朗逸2.0L的发动机虽然没有CVVT、没有V TT-I，也没有先进的T增压，但经过重新调教后的这款发动机与6档手自一体变速箱匹配得相当好。
图为Tiptronic 6速手自一体变速器据测试，配备了这款变速箱的朗逸2.0L车型0到100Km/h的加速时间只需要10.9S，最高车速也达到了191Km/h，在同级车中驱动表现非常出色。
在6档手自一体变速箱的辅助下，朗逸2.0L 发动机在2000转左右已经能够输出超过85%的动力，3000转左右朗逸动力系统达到输出超过90%的动力。
举例来说，处于5档时，2000转左右差不多是车速60-70公里/小时的状态，3000转差不多是车速在110-120公里/小时的状态。
不难发现，朗逸的两次动力爆发都恰好是在最常用的时候，尤其是在城市道路使用中会发现动力输出非常实用。
一位车主曾这样评价朗逸的变速箱：“挂上D档轻点油门车子就慢慢地动了起来，随着油门的加大车速不断升高，低头看了一下行车电脑变速箱这时已经挂到了6挡，而我丝毫没有感受到车辆的顿挫，看来Tiptronic的换档平顺度真是大大超出普通的自动档变速器。
大众6挡双离合器变速器_DSG_结构原理分析
大众6挡双离合器变速器_DSG_结构原理分析DSG变速器由两个独立的离合器、两个输入轴、两个输出轴和一组齿
轮组成。
其中一个离合器连接主动力传动装置（例如发动机），称为“离
合器1”，另一个离合器连接车辆动力系统（例如驱动轮），称为“离合
器2”。
两个输入轴分别与两个离合器连接，而两个输出轴则与对应的齿
轮相连。
DSG变速器的工作过程如下：当车辆启动时，离合器1闭合，将主动
力传递到变速器的输入轴上。
此时，离合器2打开，离合器1和离合器2
之间没有传递动力。
然后，变速器根据车辆的需求，选择适当的齿轮组合，将主动力传递到输出轴上，从而驱动车辆前进。
当需要换挡时，离合器1
打开，离合器2闭合，使得变速器可以在瞬间切换到下一个合适的齿轮组合，然后再次闭合离合器1打开离合器2，继续传递动力。
DSG变速器的特点有以下几点：首先，由于采用了双离合器结构，换
挡过程非常迅速且平稳，基本不会感到动力中断或轰鸣。
其次，双离合器
的结构使得变速器可以预测驾驶者的换挡意图，因此可以提供更好的驾驶
感受和响应性能。
此外，DSG变速器还具有很高的燃油经济性，因为它能
够根据实际需求，选择合适的齿轮比，使发动机处于最佳工作状态。
最后，DSG变速器还提供了手动和自动两种换挡模式，使驾驶者可以根据自己的
喜好和驾驶习惯进行选择。
总结起来，大众6挡双离合器变速器（DSG）采用双离合器的结构，
能够实现快速而平稳的换挡过程，并且提供了高效的燃油经济性和灵活的
驾驶性能。
它是一种先进的汽车变速器技术，为驾驶者提供了更好的驾驶
体验。
褒贬不一的大众双离合到底如何？全面解析迈腾和帕萨特变速箱
褒贬不一的大众双离合到底如何？全面解析迈腾和帕萨特变速箱迈腾和帕萨特，作为一汽大众和上汽大众的两款代表性中型车，一直以来赢得了不少消费者的青睐。
两款车型其实有许多相似的地方，包括核心部分的发动机和变速箱，均是采用相同的配置。
其变速箱部分采用了大众的7挡双离合变速箱，大众双离合从诞生至今已经走过了十多年，市场对其的评价褒贬不一，今天就来趴一趴，这两款经典的德系代表车型，其传动系统变速箱部分到底如何？靠谱吗？究竟有哪些技术特点和值得留意的地方。
2022款的帕萨特提供了三种动力组合可选：280TSI版本车型搭载1.4T涡轮增压发动机，最大马力150Ps；330TSI版本车型搭载2.0T涡轮增压发动机，最大马力186Ps；380TSI版本车型搭载2.0T涡轮增压发动机，最大马力220Ps；再看看迈腾这边，同样提供280TSI、330TSI、380TSI三种动力组合可选。
传动部分，两车280TSI版本车型采用的是型号为DQ200的7挡干式双离合变速箱（DCT），而两车330TSI和380TSI版本车型则采用型号为DQ381的7挡湿式双离合变速箱（DCT）。
DQ200代际关系及发展历程大众的DSG变速箱，全称Direct-Shift-Gearbox，大众称之为直接换挡变速器，其实也就是双离合变速箱，只是业界叫DCT，大众自己的称呼叫DSG，就像保时捷叫PDK，沃尔沃叫Powershift，是各品牌旗下对于自己的双离合变速器都的一个称呼。
2003年，大众首款双离合自动变速器DQ250在德国卡塞尔工厂下线，这是一款6速湿式双离合变速箱，搭载在高尔夫R32、奥迪TT 等车型上，由于随后得的市场的广泛认可，短短几年装车率便获得大幅提升，2008年，大众再次推出一款7速的干式双离合变速箱，也就是第一代的DQ200。
DQ的意思是横置布局形式，DL则为纵置，后面的数字越大表示所承受的扭矩也就越高。
DQ200就是一款横置的小扭矩变速箱，主要应用于大众1.4T和1.2T车型上，具有换挡速度快、结构紧凑、轻量化、维护成本低、传动效率高、燃油经济性好等优点。
解读大众7挡DSG自动变速器
解读大众7挡DSG自动变速器导读：DSG(Direct Shift Gearbox)中文表面意思为“直接换挡变速器”，DSG变速器是目前世界上很先进的变速器系统，DSG变速箱最大的特点在于它采用了双离合器。
2003年，大众汽车公司推出全球第一款6挡DSG双离合器自动变速器，这标志着在变速器技术方面，大众再一次走到了世界的前列。
2008年，大众再接再厉，推出了7挡DSG双离合自动变速器，可谓百尺竿头更进一步。
新一代7挡DSG变速器换挡更快、动力更强、油耗更低、驾驶更富激情，不仅有效克服了自动变速器换挡缓慢、机械以及发力不够灵活的毛病，而且在性能上全面超越手动变速器，成为一款具有高度自动智能性而又比手动更快的变速器，堪称汽车变速器技术的里程碑式的革命。
那么，7挡DSG变速器的基本原理和核心技术究竟是什么呢?它比6挡DSG变速器又有那些进步呢?本人根据自己掌握的资料和理解，为大家做个简单介绍，与大家共同分享。
DSG双离合变速箱结构图一、DSG变速器的基本原理无论6挡还是7挡DSG变速器，它们的基本原理是一致的，简单的说，就是将两套变速系统合二为一。
DSG变速器包含智能电子液压换挡控制系统、双离合器、双输入轴和三个驱动轴等核心环节，它们共同完成复杂的换挡过程。
发动机动力通过曲轴和一个双质量飞轮传递到双离合器。
其中，离合器1负责奇数挡位，离合器2负责偶数挡位和倒车挡。
而操控系统则指挥换挡齿轮在比当前工作挡位高一级的挡位上待命，随时准备进入工作状态。
举例说明：当车子以4挡行驶时，5挡其实已经处于齿合待命状态。
当汽车达到理想的换挡速度时，与4挡结合的离合器2迅速分离，而负责5挡的离合器1则迅速结合，并激活5挡。
也就是说，在4挡和5挡之间两个离合器的分离和结合有一个瞬间交叠的过程，使其几乎在同一时刻完成从4挡到5挡的转换过程，从而有效保证了动力输出的不间断以及瞬间换挡。
根据专家的测算，DSG的换挡过程仅仅需要百分之几秒便能完成。
(整理)大众变速箱系列
大众变速箱系列● 技术原理：DSG只是大众对双离合变速器的专有称呼DSG变速箱中含有两台电子控制的离合器，当变速器运作时，一组齿轮被啮合，而接近换挡时，下一组段的齿轮已经被预选，但此时这组离合器仍处于分离状态。
结合上图解释：离合器1被啮合，输入轴1开始工作，而此时离合器2分离，输入轴2不工作，但此时它已经被预选，整个过程中确保至少有一组齿轮在输出动力，从而不会导致动力传递的间断。
为配合以上过程，输入轴1被设计为实心传动轴，输入轴2则为空心传递轴，输入轴1连接1、3、5、7（DQ200）及倒档（DQ250），输入轴2传动轴连接2、4、6档及倒档（DQ200）。
DSG变速箱系统的核心组件包含智能电子液压换挡控制系统、双离合器、双输入轴和双输出轴（DQ200为三个）共同完成换挡过程。
控制系统由一个机电控制模块和多个独立传感器的控制阀组件组成。
机电控制模块收集并处理传感器的信号数据，对离合器、输入轴、液压系统等进行控制。
此外，该系统还控制了调节阀、转换阀等多种液压阀。
DSG变速箱手动模式（Tiptronic）下可以自行进行跳跃降档，如果起始档位和最终选择档位属于同一个离合器控制，则会通过另一离合器控制的档位转换一下，如果起始档位和最终档位不属于同一个离合器控制的，则可以直接跳跃至所定档位。
下图为DQ250工作原理：输入轴1在空心的输入轴2内部，通过花键与离合器1联接，输入轴1连接1/3/倒档齿轮及5档螺旋齿轮，在1档和3档之间还有输入轴1的转速传感器的靶轮；输出轴2同样通过花键和离合器2联接，输入轴2上有2/4/6档齿轮，在2档和4档之间也有与之对应的转速传感器靶轮。
为了配合两个输入轴的设计，DSG变速箱有两个输出轴。
输入轴1包含1、2、3、4档同步器和换挡齿轮。
输入轴2包含5、6、7档及换挡换挡齿轮和变速器输出转速传感器齿轮与离合器相连的输出齿轮。
● 型号分类：目前，大众DSG变速箱系列分为7速干式双离合（DQ200）和6速湿式双离合（DQ250）两种，它们全部应用于横置发动机平台，其中DQ200（大众编号0AM）由德国舍弗勒旗下的LuK公司提供，最大扭矩可传递为250Nm，目前此变速箱已经在大众大连变速器厂生产组装；DQ250（大众编号02E）由博格华纳提供控制模块，可传递最大扭矩为350Nm，目前该型号全部由德国卡塞尔工厂组装。
途锐新款6挡自动变速器09D结构和维修
途锐新款6挡自动变速器09D结构和维修大众自动变速箱维修大众汽车公司途锐车型采用了由日本知名自动变速器制造商AISIN研制及制造的6挡自动变速器09D。
与5挡相比，该6挡自动变速器结构紧凑，能够减少耗油及废气排放量，起步加速度值提高并降低噪音。
在研制控制单元软件的过程中，融入了大众工程师在取决于行驶状况和行驶阻力的模糊逻辑控制行驶程序方面多年的经验,下面由腾骅自动变速箱维修专家为您详细讲解大众途锐自动变速箱的结构原理：一、变速器特点该变速器具有以下特点：1、取决于驾驶员和行驶状况的换挡程序以及取决于行驶阻力的换挡程序由模糊逻辑控制；2、可调节式变矩器锁止离合器；3、一次性加入ATF，无需更换；4、斜坡保持功能可防止车辆向后溜车并实现在上坡路面舒适起步；5、选挡杆Tiptronic功能和方向盘Tiptronic 开关。
二、变速器结构09D自动变速器的壳体由铝合金制成。
6个前进挡和倒车挡的换挡通过Lepelletier结构行星齿轮组完成。
换挡时，3个膜片式离合器、两个膜片式制动器和一个自由轮通过滑阀箱内电动机械液压控制装置接合或分离。
自动变速器控制单元负责换挡并监控换挡过程是否顺利。
根据信息传感器的信号控制执行元件（执行机构），其控制根据取决于驾驶员、行驶状况和行驶阻力的换挡程序进行。
在途锐中将变速器与不同型号发动机（V10或V6）匹配使用时要注意所装制动器和离合器膜片对的数量、变矩器尺寸和变矩器壳体的几何尺寸。
对于两种发动机来说各挡传动比相同。
以法兰形式装在变速器上的分动器将扭矩分配到主减速器上。
1、带变矩器锁止离合器和ATF泵的变矩器⑴.变矩器锁止离合器液力机械变矩器用作起步元件，可在变矩范围内增大扭矩。
它配有一个变矩器锁止离合器。
发动机转速超过1000r/min时，自动变速器控制单元可使该离合器接合。
这样便可直接将发动机扭矩传递到变速器输入轴上。
变矩器锁止离合器结构如图3所示。
自动变速器控制单元控制电磁阀N91，该电磁阀根据发动机转速和发动机扭矩使变矩器锁止离合器分离或接合。
大众7速DSG变速箱结构原理与工作分析解读
大众7速DSG变速箱结构原理与工作分析解读大众汽车采用的7速DSG变速箱是一种双离合器自动变速器，其结构原理和工作原理相比传统的液力自动变速器具有明显的优势。
下面将对其进行详细的解读。
DSG变速箱的结构包括两个离合器和两组齿轮，分为单轴和双轴两种形式。
其中，单轴变速箱只有一个输入轴和一个输出轴，而双轴变速箱则有两个输入轴和一个输出轴。
两个离合器分别位于输入轴和输出轴的两端，其中一个离合器负责1、3、5、7档位的换挡，另一个离合器负责2、4、6档位的换挡。
根据不同档位的需求，通过控制各个离合器的连接和断开，实现不同齿轮的组合，从而实现换挡动作。
DSG变速箱中的两组齿轮包括一个输入齿轮组和一个输出齿轮组。
输入齿轮组包括主轴、两个空齿轮和三个驱动齿轮，输出齿轮组包括两个干齿轮和一个输出轴。
通过控制各个离合器的连接和断开，可以实现不同齿轮组合和动力传递。
当一档（或逆档）换挡时，通过控制离合器的连接和断开，将输入轴的动力传递到输出轴，实现车辆的起步。
当需要换到高档位时，通过同时断开一个离合器和连接另一个离合器，实现换挡过程。
具体来说，当需要从一档换到二档时，通过断开第一个离合器和连接第二个离合器，将输出齿轮组与输入齿轮组的二速驱动相连，实现换挡动作。
在变速箱的控制系统中，会通过传感器和控制单元来监测车辆的行驶状态和驾驶者的操作，然后根据这些数据进行换挡控制。
例如，当驾驶者加速时，控制单元会通过传感器监测到加速踏板的位置和车速的变化，然后根据这些数据来决定是否进行换挡，并确定换挡的时机和方式。
DSG变速箱的工作原理是基于双离合器的工作机制。
在换挡过程中，一个离合器负责传递动力，而另一个离合器则准备下一档位的换挡。
通过离合器的交替连接和断开，实现了换挡的平顺性和快速响应性。
总结来说，大众7速DSG变速箱通过双离合器和两组齿轮的组合，实现了多个档位的换挡，并在换挡过程中保持了平顺性和快速响应性。
其结构和工作原理的优势在于提供了更高的换挡效率和更好的燃油经济性，提升了驾驶的舒适性和驾驶体验。
大众7速DSG变速箱结构原理与工作分析
大众7速DSG变速箱结构原理与工作分析
结构分析：
1.湿式双离合器：大众7速DSG变速箱采用了双离合器系统，其中一
个离合器用于连接1、3、5、7挡的齿轮，另一个离合器用于连接2、4、
6挡的齿轮。
湿式设计使得离合器系统具有更好的散热性能和更长的使用
寿命。
2.输入轴：大众7速DSG变速箱有两个输入轴，分别与两个离合器相连。
其中一个输入轴连接了1、3、5、7挡齿轮，另一个输入轴连接了2、4、6挡齿轮。
3.输出轴：大众7速DSG变速箱也有两个输出轴，与两个输入轴对应。
输出轴通过一个齿轮组将转矩传递到驱动轮。
4.齿轮组：大众7速DSG变速箱的齿轮组包含了多个齿轮和同步器，
用于实现不同挡位之间的换挡。
工作原理：
1.离合器切换：在起步和换挡时，一个离合器释放，同时另一个离合
器接合。
例如，当车辆从静止状态起步时，离合器A释放并连接到输入轴A，同时离合器B接合并连接到输入轴B。
这使得离合器A负责第一、三、五等挡位的传动，离合器B负责第二、四、六等挡位的传动。
2.挡位预选：大众7速DSG变速箱通过预选挡位来实现快速换挡。
当
车辆在挡位行驶时，下一挡位已经提前被预选，以加快换挡响应速度。
例如，当车辆行驶在第一挡时，离合器B已经接合并连接到输入轴B，同时
准备连接到下一挡需要的轴。
3.换挡：当车辆需要换挡时，离合器A释放并连接到上一挡所需的轴，同时离合器B接合并连接到下一挡所需的轴。
这个过程通常在几十毫秒内
完成，不会中断动力传输，从而实现快速平稳的换挡。
总结：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

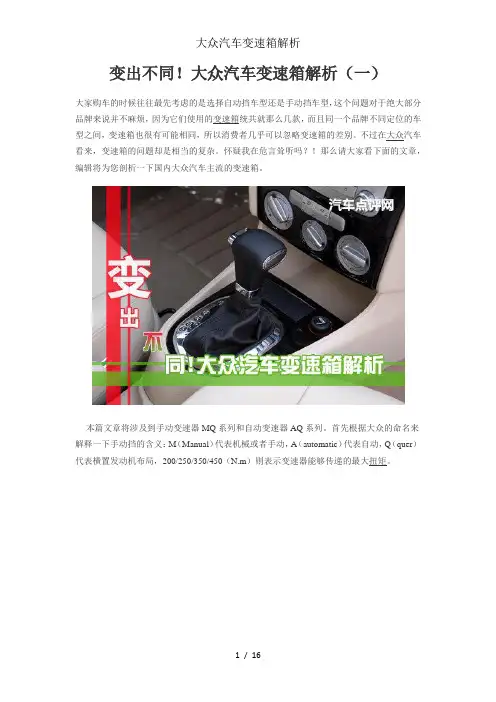

变出不同！大众汽车变速箱解析（一）大家购车的时候往往最先考虑的是选择自动挡车型还是手动挡车型，这个问题对于绝大部分品牌来说并不麻烦，因为它们使用的变速箱统共就那么几款，而且同一个品牌不同定位的车型之间，变速箱也很有可能相同，所以消费者几乎可以忽略变速箱的差别。
不过在大众汽车看来，变速箱的问题却是相当的复杂。
怀疑我在危言耸听吗？！那么请大家看下面的文章，编辑将为您剖析一下国内大众汽车主流的变速箱。
本篇文章将涉及到手动变速器MQ系列和自动变速器AQ系列。
首先根据大众的命名来解释一下手动挡的含义：M（Manual）代表机械或者手动，A（automatic）代表自动，Q（quer）代表横置发动机布局，200/250/350/450（N.m）则表示变速器能够传递的最大扭矩。
简单的说，手动变速器就是操作时需要用手拨动变速器杆，并且还要踩下离合器踏板才能改变齿轮传动比的变速器。
其内部原理是利用大小各异的输入主动齿轮来与动力输出齿轮轴相结合，从而满足不同速度和扭矩的需要。
主动输入齿轮越大（挡位升高），对应的输出齿轮就会越小，致使车速也会随之更大，扭矩则会减小，反之则车速较小，扭矩增大。
相对于自动变速器，手动变速器的优点是效率高、经济性好、动力性强、更便于操控。
MQ系列是大众手动变速器的“当红小生”，按型号可以细分别为：MQ200、MQ250和MQ350三个系列，其中日本爱信生产的MQ350系列还没有在国内市场出现。
产地上细分，国内的MQ200由大众汽车变速器(上海)有限公司提供，MQ250则由德国大众公司提供。
MQ200系列MQ200（大众产品编号为02T）是大众专门为旗下小型车设计的手动变速器系列，该系列的主要优点是换挡机构精准、机械传递效率高，而且自身重量也相对较轻。
另外，换挡手感上佳也是这款变速器傲立群雄的最大资本。
5个前进挡的MQ200系列之所以称MQ200是一个系列，是因为德国大众会根据不同的发动机需要或者不同的车型定位，来调整变速器齿轮及变速箱长度等结构，从而设计出更适合该车型齿比的变速器。
除了我们比较常见的5个前进挡的MQ200-5F外，MQ200系列还衍生出了四驱版本和6个前进挡的MQ200-6F车型（欧洲版1.4TSI单增压车型）。
MQ200-6F和MQ200-5F（以下简称MQ200）结构基本相同，区别的地方是输入输出轴被相应的加长，而增加一个前进挡带来的好处是使得各档位之间的齿比更加紧密，使用时也更加平顺。
但也许是出于成本的考虑，这款变速器目前并没有在国内大众车型中配备。
MQ200属于双轴变速器，并附加倒挡齿轮轴，所有的换挡齿轮都设计在滚针轴承上运转，以此来保证最大的平滑度。
更详细的区分：1挡、2挡和倒挡被刚性的连接在输入轴上，而3挡、4挡和5挡是套在轴承上运行可移动的。
顾名思义，同步器的作用就是协调输入与输出轴的转速，并促使其进行同步，所以它的好坏对车辆平顺性的影响尤为重要，特别是在档位较低的1挡和2挡，同步器更是直接影响了车辆起步时的舒适性和动力性能的发挥。
基于以上这些原因，MQ200在1挡和2挡设计采用了双锥面同步器，它的圆锥环的面积约增加了2倍，从而使得同步性能提升了50%，换挡力度也相应的减少了一半，这便是MQ200操控舒适性良好的重要原因之一。
MQ200采用了拉索式换挡机构，它将驾驶员在变速杆上的位移操作，转变为内部换挡轴的上下和旋转运动。
而在变速器内部则是将换挡叉安装在向心滚珠轴承上的，换挡拨爪则又对应在相应的换挡板上。
这套过程听起来很繁琐，简单的说就是先将换挡的不规则运动转变为变速器内部的规则运动，然后再按照预先设定好的档位行程来操作。
所以编者由此判断，这种设计模式是MQ200拥有良好手感的另一大主要原因。
MQ200系列壳体（变速器壳体和离合器壳体）采用镁合金材质，它要比铝结构轻了2.5Kg，再加上输入和输出轴上采用的深钻孔设计，共同造就了MQ200仅为30.2Kg的重量，这也让它在既保证了结构强度的同时，更有效的提升了操控性和燃油经济性。
MQ250 系列MQ250（厂商将其称为02T）是大众并且针对紧凑及中型车开发的变速器系列，它的诞生时间最早。
实际上它是既起到了承上（020系列）的作用，又为MQ200、350系列的应用提供了良好的条件。
在结构方面，MQ250和MQ200相比，除了扭矩带来的差别外，区别主要在个别模块和细节上，整体结构相同。
当然，挡位齿比也会有所不同。
目前MQ250-5F是国内应用最广泛的大众系列手动变速器，而6挡版本MQ250-6F在国内大众车型中也有使用。
由于在内部换挡模块、倒挡结构、输出法兰和轴承布置等方面，MQ250都和MQ200有些许不同，所以质量上它也要比后者重了12.3Kg，但这并不能证明MQ250要比MQ200技术上落后很多，而且因为它们要匹配不同的发动机和不同的车型，所以实际的变速箱表现也无法横向直接比较。
MQ250-6F是MQ250衍生出的版本由于多了一个挡位，所以MQ250-6F要比5挡的齿比更加紧密，换挡更加平顺。
目前国产大众系列使用它的只有途观1.8T车型，而这款发动机最大扭矩达到了250Nm，虽说指标上看没什么问题，但参考进口车型配备的MQ350-6F，不免还是让人有些遗憾。
如果你嫌手动挡太累，而普通的自动挡又太费油，那么大众的Tiptronic手自一体变速器一定会让你爱不释手，它基于传统的液力变矩变速器结构，集换挡速度快、顿挫感小、燃油经济性好等优点，是大众汽车自动变速器主力之一。
下面让我们先简单了解一下自动变速器领域目前整体的情况。
自动挡从形式上分：AMT（Automatic Machincal Transmission机械式自动变速器）AT（Automatic Transmission 自动变速器）注：默认为液力变矩式CVT（Continuously VariableTransmission 连续可变式变速器）DCT（Direct Clutch Transmission 双离合变速器）自动变速器从结构上分：拉威挪式：一大一小两个太阳轮组成。
辛普森式：共用一个大太阳轮的两组行星齿轮、两个齿圈和两个行星架组成。
双行星排式：两个行星齿轮支架，两个齿轮联动。
Tiptronic实际上是一套控制系统首先要声明的是，不是所有手自一体变速器都能叫Tiptronic，实际上单就单词本身而言，它只是保时捷的一个注册商标，而这项技术的正式应用是在1990年保时捷911车型上面。
众所周知，保时捷是大众旗下一员，所以这项技术很快的在大众车型中出现。
Tiptronic技术系统的全称是：顺序升降挡系统，这套控制系统是以自动变速器为结构基础，可以手动选择更换1个挡位或者数个挡位（降挡Tip-或加挡Tip+），操作类似手动挡车型，也就是说从高到底或者从低到高调节挡位都没问题。
AQ和AG系列全部由日本爱信（Aisin AW）生产，大众公司的工程师与爱信合作或参与了变速箱的开发，并将其与大众汽车相匹配。
按照大众的编号：AQ250、450和AG6分别称为09G、09M和09D，而按照爱信的命名方式则AQ250/450同属于TF-60SN前轮驱动系列，AG6属于TR-60SN后轮驱动系列。
AQ250/450系列TF-60SN是世界首款针对前轮驱动并且能横向安装的6速自动变速箱，基本结构为传统的湿式离合器+液力变矩器，使用“Lepelletier system”行星齿轮组系统，这种设计方案的优点是：结构简单、重量适中、节约空间。
液力式自动变速器主要由液力变扭器、行星齿轮变速器、控制机构和传感器等主要部分组成。
液力变矩器的位置和作用相当于手动变速箱的离合器，不同的是，液力变矩器的常态是结合的，而手动离合器是间断的。
另外由于采用液力方式连接，所以泵轮与涡轮为柔性连接，这样做的好处是增大发动机输出的扭矩。
所谓的液力指的是ATF油，也就是我们通常所说的变速箱油。
行星齿轮组是按照M.Lepelletier原理构造的，发动机输入轴首先进入单排行星组齿轮，然后从单排行星齿轮组转接到一个按拉威挪原理工作的双排齿轮。
自动变速箱里的控制机构很多，滑阀箱是其中最重要的组成部分，它可以控制变矩器的锁止，离合器及变速箱内的油压，除此以外滑阀箱还借助电磁阀控制离合器和制动器。
同手动车型一样，不同扭矩的变速箱内部结构上差异不大，由于没有实物验证，AQ250与450究竟有哪些不同，我不敢妄下结论。
但根据大众内部的解释，有可能有不同的有如下几个方面：离合器和制动器上ATF油压的匹配、行星齿轮的多少、轴和轴承的布局、液力变矩器的尺寸等。
AQ6系列TR-60SN系列与TF系列最大的区别在于它是面向四驱系统的。
这款专门针对途锐开发的变速箱目前只有两个型号，分别对应V10 TDI和V6发动机，最大传递扭矩达到了750Nm，重量为97-110Kg。
AG6系列结构本身和AQ系列没有大的差别，只是叫法有所不同。
二者最大的差异是AG6所使用的离合器与制动器摩擦片要比AQ更多。
纵观整个大众产品系列，只有AG6系列是针对大排量豪华SUV而设计的，这也使得它终究逃脱不了小众化的情况。
编辑结语：看过了这篇技术文章之后，相信您应该对变速箱有了一个更深入的了解，虽说仅仅看变速箱并不能左右我们的选择，但了解变速箱本身才能使您日后更好的操作使用它。
TF/R-60SN 两个系列是在2003、2004年分别推出的，随着时间的推移，TF-80SC型号也已经装配在国产C5等车型上，这不免让它显得有些落伍，而更可怕的是，它的同门对手DSG变速箱也已经迅速普及，并大有取而代之之势，究竟DSG有什么过人之处呢，请看后续的文章。
