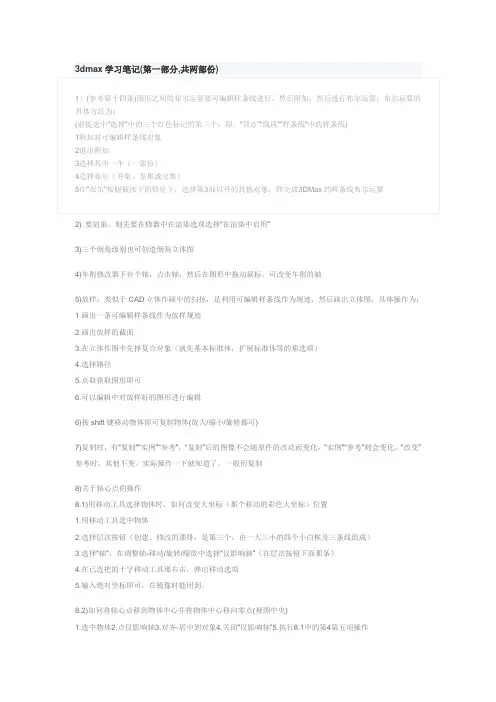

3DMAX2019知识要点及学习笔记汇总

第九课光能传递

一、什么是光能传递

光能传递渲染方式能够计算光线在物体上的传播和反弹，从而得到更为精确和真实的照明结果。

二、光域网

光域网文件来描述灯光亮度的分布状况，光域网是一种关于光源亮度分布的三维表现形式，存储于IES文件当中，这种文件通常可以从灯光的制造厂商那里获得，格式主要有IES。

三、灯光分类及用途

四、3DMAX灯光与VR灯光区别：

①Max灯光没有体积，Vray灯光具有体积。Max灯光需要打开阴影并且设置阴影贴图的参数（高级效果，阴影参数，阴影贴图参数等）才可以有效果，采样密度决定阴影亮度，采样范围决定软影程度。②Vray灯光的衰减是自动的，Max的衰减需要手动条件，类型有：1. 无衰减，2. 反向inverse，3. 平方反比inverse square

五、常用灯光打法及参数：

1、直灯带：Vray灯光中的平面光，注意灯光方向。强度：5左右。

2、异形灯带：方法①：画异形线条→渲染，视口中启用→调整线条粗细→赋予VR灯光材质→调整亮度和颜色

→右键对象属性，将‘接收阴影’，‘投身阴影’，‘对摄像机可见’取消。

方法②：使用Vray灯光中网格灯光，拾取路径。

3、室内射灯：光度学中的目标点光源，亮度根据效果调整。

注意：阴影要启动，选择VR阴影。在灯光分布型下选择光度学web。

4、灯箱、灯柱：方法：将灯箱赋予材质在基础上追加VRAY灯光材质)，在下面的none中加入一张灯箱贴图，

在Vray材质基础上追加包裹材质，这时灯箱里面的图片会不清晰，要想改变其清晰程度则，在自

发光中将倍增降低到0.5左右，然后在包裹器下面将产生GI提高到2左右，能让灯箱变亮有没有

色溢。

5、吊灯（吸顶灯）：方法1：通常采用泛光灯去打，此打法适合对效果图质量要求不时，即在不需要打开阴影的

情况下，泛光灯强度给到1左右，打开远距衰减使用把开始设为0让一开始就产生衰减，结束的

范围比灯的体积大一些即可。

方法2：要求质量高时用VR球形灯，大小比吊灯大一些，调节颜色和倍增（0.5左右）勾选灯‘不可见性’，吸顶灯打法跟吊灯一样，打把灯往上拉，只让灯光露出一点点即可。

6、台灯、壁灯：两者打法一样，VR球形灯。

(附录三) 常用材质参数表

（附录四）3DMax使用小技巧

15 7 涡轮平滑快速约束：有时棱角要求不是太精确时，无需加线，设置迭代次数为3，勾选‘等值线显示’；分隔方式：材质。如果需要边角清晰，增加迭代次数，注意不要死机。

15

8

利用所选创建新图形或右键创建新图形必须在多边形上的线条使用，二维图形上的线条无法使用。

15

9

使用捕捉对齐一定要记得将捕捉选项里的启用轴约束勾选。

16 0 要想将两个镜像物体合并，执行【镜像】命令后将其还原成两组【NURBS】线条，再对其执行【曲面】命令，将其变为面即可（要注意线条的顺序）。

16 1 使用透明贴图时如果打上灯光后透明区出现高光，在MAX的材质编辑器的贴图区域，将透明贴图复制一个到高光贴图（Specular Level）就可以使模型透明区域的高光消失。

16

2

平滑命令，当物体比较锐利时，可以使其平滑；当物体比较平滑时，可以使其锐利。

16 3 如果两个点无法焊接，①将要焊接的两个点的样条线附加到一起②点层级→右下方的选择→勾选区域选择，将它的值调大。③增加焊接阀值

16

4

车削不一定就是圆形的哦，改变分段数也可变成三角形等多边形。

16

5

要精确某些多边形的尺寸，可在顶视图或前视图画一个矩形做参考。

16

6

场景渲染后，保存图片选择PNG格式，勾选Alpha通道，就会得到一张透明底的图片。

16 7 精确定位线段长度：在顶视或前视图，进入顶点层，选择移动工具，将一端顶点归零。选择另一端点，在‘绝对模式变换输入’X轴输入想要的数值。

16

8

要想使用缩放工具将矩形的两个顶点向中间靠拢，要选择工具栏上的‘使用选择中心’

16

9

打开修改下拉列表，切换成中文输入，直接输入某些命令的第一个字，就会快速找到此命令。

17

绘制球体时，调整半球值会得一个半球。半球值为0.5时，正好是球体的一半。

17

1

（附录五）3DMax常用快捷键

命令快捷键命令快捷键默认灯光开关Ctrl+L 显示安全框Shift+F 循环选择模式Ctrl+F 孤立（隔离）选择Alt+Q 保存文件Ctrl+S 顶视图T 复制/实例Ctrl+V 前（正）视图 F 切换到摄像机视图 C 左视图L 约束到X轴方向F5 透视图P 约束到Y轴方向F6 底（仰）视图 B 约束到Z轴方向F7 视口网格开关G

实例教程

扭曲镂空花瓶①在顶视图建一个多边形，半径50mm，边数10。②利用挤出命令，挤出260mm，分段26。转可编形，加一个FFD4*4*4命令，选择中间两层点，收缩变细。扭曲命令，角度90，偏移-20，Z轴。④间隔选中一条横线（石墨点循环），利用环形命令选择一列，去掉上下两层横线，按住ctrl点面层级（四方图标）会转化到全选面→点击右侧分离。⑤退出多边形，选中上步分离的所有面，执行插入命令，插入一个面，轮廓2mm。⑥进入边层级，选择中间任一条坚线，点石墨工具里面的生成拓扑，选择一个合适的图案（蜂窝）。依次选择其他边，生成拓扑。⑦进入面层级，全选所有面，由于收尾两个面比较小，所以减选掉，插入面，按组插入1mm。再次执行插入命令，按多边形插入1mm→删除面。附加→进入点层级，选中所有点，焊接。

⑧删除顶盖→选择上沿边界挤出（5；0）→壳→涡轮平滑

车缝线先做接缝，将线挤进（-26；5），点+号加一次→涡轮平滑（迭代2）。选择旁边两排点→挤进，再选择点所连的那两条线→利用所选创建新图形或右键创建新图形。选中两条线→勾选在渲染，视口中启用→调整线的粗细。

风车①画一正方平面（边长200左右），转可编形②四个顶点画交叉切线只保留左边的一个面，将其它三个面删除③选择斜边和下面的一条直角边→连接(数量：30)。④退出边层级，将三角平面旋转45°⑤弯曲命令(在Gizmo层将角度框转-45°)→角度:-130°，X轴。按Shit旋转90°旋转复制3个。

铁丝网①画一条→直线→拆分（点数根据大小自己设定，一般为单数。）②间隔选择点，向上拉出一定距离。选择所有点→右键Bezier。③勾选渲染启用、视口可见，设置钢丝的粗细。③进入左视图，选择所有顶点，旋转工具（旋转到0中间有条斜杠即可）④进入透视图选择钢丝→镜像→调整好位置，全选按shit向下移动复制，设置复制数量。

麻花电线①画一条直线和一个正六边形（不要太大）②选择直线复合对象→放样（图形步数0），选择下方的变形→扭曲，点选右边的调节点，在下方右边的输入框500。③线框显示→间选三条交叉的扭曲线→利用所选创建新图形或右键创建新图形。④将扭曲的六棱体删除，（也可用圆角调整中间点的平常度）。⑤转可编形，进入元素层→分离线→上色。

波浪浮桥按路径铺

设①在顶视图画一长方体（木板形状），转可编形，移动复制（数量自定）→附加在一起。②在前视图画一条波浪线条，选择木板→路径变形（WSM）→拾取路径，X轴。将木板在路径上拖拉看效果→隐藏路径。用间隔工具也能做！

球形镂空文字①前视图建一行文本→转可编辑样条线②向下复制（文本行的长宽比2~4：1）③附加在一起→弯曲（360°；X轴）→球形化④

破鸡蛋壳建一几何球体压扁呈鸡蛋状，进点层级，选择右半部顶点→分离，将分离的鸡蛋壳拖开。OK

平面顶点切角圆滑平面的顶点切角是不是不圆滑？第一次切值为n，继续切角值为n/2；依次类推，多切几次就圆了。

雨伞①新建一个星形（径1：1100|径2：950|点：8|圆角半径1：60）②挤出（数量：300mm；分段：12)→锥化（数量：-1；曲线：0.6）③选择隆起线段→右键创建新图形，再选择创建的线段里边六根（制作支撑架）向下移动复制。④将复制的支撑架所有顶点转为角点，打开捕捉，将最下层顶点拖到→伞骨上勾选在渲染，视口中启用→调整线的粗细转可编形⑤关掉勾选在渲染，视口中启用制作→伞把。

动画基本操作方式打开自动关键点→拖动时间滑块→操作对象（移动、旋转、缩放等）→关闭自动关键点→播放看效果。可以同时对多个对象进行操作。

扇子画一条直线→拆分数个点→间选向上拉→顶点平滑→挤出→在波浪底部画长方体（扇骨）→弯曲

竹墩①新建切角圆柱体（350×400；圆角12；分段：20，1，40，25）转可编型，再复制一个然后隐藏掉。②在侧面选择上下隔开的两条坚线段，点击石墨工具的点环和点循环（形成交错的点选线段）。在创建选择集(在工具栏上)里把这些边记录下来（输入1，回车）③打开石墨工具的环模式，点击点环，然后点击模型任意一条横线→点击循环，选择所有横向线。右键点击分割，把环模式关掉。④点击创建选择集后面的黑三角，找到刚刚创建的1。⑤在顶视图，用缩
