有机高分子半导体材料的导电与工作原理

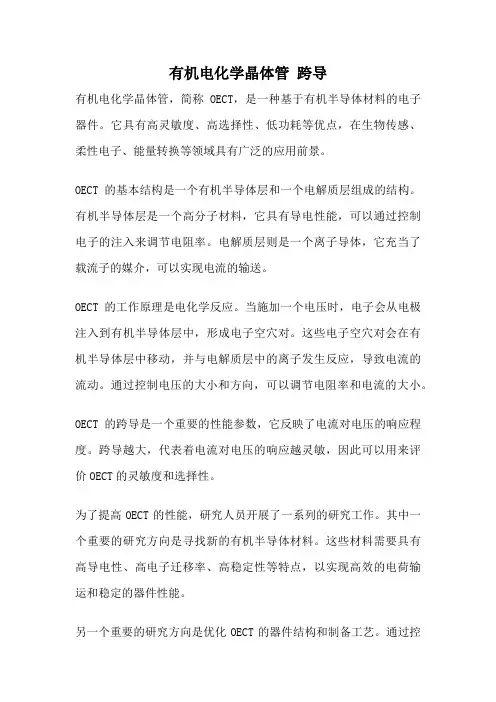

有机电化学晶体管 跨导
有机电化学晶体管跨导
有机电化学晶体管，简称OECT，是一种基于有机半导体材料的电子器件。
它具有高灵敏度、高选择性、低功耗等优点，在生物传感、柔性电子、能量转换等领域具有广泛的应用前景。
OECT的基本结构是一个有机半导体层和一个电解质层组成的结构。
有机半导体层是一个高分子材料，它具有导电性能，可以通过控制电子的注入来调节电阻率。
电解质层则是一个离子导体，它充当了载流子的媒介，可以实现电流的输送。
OECT的工作原理是电化学反应。
当施加一个电压时，电子会从电极注入到有机半导体层中，形成电子空穴对。
这些电子空穴对会在有机半导体层中移动，并与电解质层中的离子发生反应，导致电流的流动。
通过控制电压的大小和方向，可以调节电阻率和电流的大小。
OECT的跨导是一个重要的性能参数，它反映了电流对电压的响应程度。
跨导越大，代表着电流对电压的响应越灵敏，因此可以用来评价OECT的灵敏度和选择性。
为了提高OECT的性能，研究人员开展了一系列的研究工作。
其中一个重要的研究方向是寻找新的有机半导体材料。
这些材料需要具有高导电性、高电子迁移率、高稳定性等特点，以实现高效的电荷输运和稳定的器件性能。
另一个重要的研究方向是优化OECT的器件结构和制备工艺。
通过控
制电极形态、电解质浓度、有机半导体的晶化度等因素，可以调节OECT的性能，提高其灵敏度和选择性。
有机电化学晶体管作为一种新兴的电子器件，具有广泛的应用前景。
未来的研究工作将继续探索新的材料和工艺，进一步提高OECT的性能，推动其在生物传感、柔性电子、能量转换等领域的应用。
导电高分子
子在整个分子骨架内运动。离域π键的形成，增大了π
电子活动范围，使体 系能级降低、能级间 隔变小，增加物质的 导电性能。
导电高分子材料的导电机理
导电高分子材料的共同特征－交替的单键、双键共轭结构
聚乙炔由长链的碳分子以sp2键链接而成，每一个
碳原子有一个价电子未配对，且在垂直于sp2面上形成
未配对键。其电子云互相接触，会使得未配对电子很 容易沿着长链移动，实现导电能力。
导电高分子材料的掺杂途径
氧化掺杂 (p-doping): [CH]n + 3x/2 I2 ——> [CH]nx+ + x I3还原掺杂 (n-doping): [CH]n + x Na ——> [CH]nx- + x Na+
添补后的聚合物形成盐类，产生电流的原因并不是 碘离子或钠离子而是共轭双键上的电子移动。
2004，13英寸
导 电 高 分 子 应 用
半导体特性的应用－太阳能电池
电高分子可制成太阳电池，结 构与发光二极管相近，但机制却相
反，它是将光能转换成电能。优势
在于廉价的制备成本，简单的制备 工艺，具有塑料的拉伸性、弹性和
柔韧性。
导 电 高 分 子 应 用
导体特性的应用－防静电、电磁屏蔽、防腐蚀
聚乙炔的掺杂反应
1975年，G. MacDiarmid 、 J.Heeger与
H.Shirakawa合作进行研究，他们发现当聚乙炔曝露于 碘蒸气中进行掺杂氧化反应(doping)后，其电导率令人 吃惊地达到3000S/m。
导电高分子材料的导电机理 有机化合物中的σ 键和π键
在有机共轭分子中，σ键是定域键，构成分子骨架； 而垂直于分子平面的p轨道组合成离域π键，所有π电

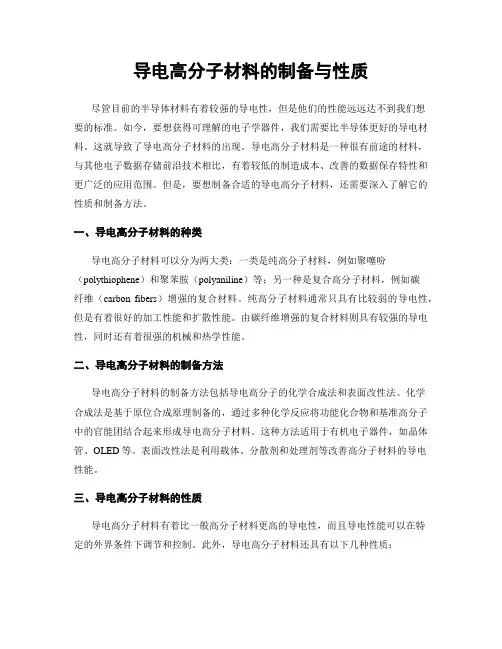

导电高分子材料的制备与性质
导电高分子材料的制备与性质尽管目前的半导体材料有着较强的导电性，但是他们的性能远远达不到我们想要的标准。
如今，要想获得可理解的电子学器件，我们需要比半导体更好的导电材料。
这就导致了导电高分子材料的出现。
导电高分子材料是一种很有前途的材料，与其他电子数据存储前沿技术相比，有着较低的制造成本、改善的数据保存特性和更广泛的应用范围。
但是，要想制备合适的导电高分子材料，还需要深入了解它的性质和制备方法。
一、导电高分子材料的种类导电高分子材料可以分为两大类：一类是纯高分子材料，例如聚噻吩（polythiophene）和聚苯胺（polyaniline）等；另一种是复合高分子材料，例如碳纤维（carbon fibers）增强的复合材料。
纯高分子材料通常只具有比较弱的导电性，但是有着很好的加工性能和扩散性能。
由碳纤维增强的复合材料则具有较强的导电性，同时还有着很强的机械和热学性能。
二、导电高分子材料的制备方法导电高分子材料的制备方法包括导电高分子的化学合成法和表面改性法。
化学合成法是基于原位合成原理制备的，通过多种化学反应将功能化合物和基准高分子中的官能团结合起来形成导电高分子材料。
这种方法适用于有机电子器件，如晶体管、OLED等。
表面改性法是利用载体、分散剂和处理剂等改善高分子材料的导电性能。
三、导电高分子材料的性质导电高分子材料有着比一般高分子材料更高的导电性，而且导电性能可以在特定的外界条件下调节和控制。
此外，导电高分子材料还具有以下几种性质：1.热稳定性：导电高分子材料具有比其他材料更高的热稳定性，可以在较高温度下稳定运行。
2.机械性能：导电高分子材料的机械性能很好，可以制成各种形状和尺寸。
3.化学稳定性：导电高分子材料在弱酸和弱碱环境中具有较好的稳定性。
4.光学特性：导电高分子材料在可见光范围内吸收，可用于制作光电转换器。
作为一种新型的电子材料，导电高分子材料可以被广泛应用于各种领域，例如电池、传感器、发光器件、显示器件等。
有机半导体材料的性质和应用
有机半导体材料的性质和应用有机半导体材料是一种新型的材料，在近年来的研究中引起了广泛的关注。
这种材料具有很多与传统的无机半导体材料不同的性质和应用，因此也被广泛应用于新型的电子器件中。
在这篇文章里，我们将会深入的探讨有机半导体材料的性质和应用，为大家带来更多的了解。
有机半导体材料的性质有机半导体材料具有很多独特的性质，这些性质与传统的无机半导体不同。
首先，有机半导体材料具有极高的分子可溶性，因此可以通过溶液的形式进行加工。
这使得有机半导体材料具有很好的可塑性和可加工性，可以用于制造各种形状的电子元件。
其次，有机半导体材料的导电性质是一种电荷传输过程，称为空穴传输和电子传输。
这种传输方式与无机半导体中的基带传输和掺杂导电区传输不同。
同时，有机半导体材料在输运中的缺陷密度很高，这导致了其在室温下的电导率相当低。
第三，有机半导体材料的能带结构与无机半导体不同，因为它们是由有机分子组成的三维晶体结构。
这种结构使得有机半导体材料的带隙相对较小，因此可以通过调整有机分子的结构来调节其光学和电学性质。
最后，有机半导体材料具有很强的非线性光学效应和光化学作用。
这使得它们可以用于制造光电器件和光电子器件。
有机半导体材料的应用有机半导体材料由于其独特的性质，已经被广泛应用于新型的电子器件中。
其中最为广泛的应用是有机场效应晶体管（OFET），这种器件的制造方式与传统的晶体管不同。
OFET制造方式是利用有机半导体材料作为电荷传输层，进行电荷传输过程来控制器件效应。
另外，有机光电二极管（OLED）也是一种广泛应用的器件。
它利用有机半导体材料的光电转换效应，制造出来的器件能够发出非常明亮的光。
除了OFET和OLED，有机太阳能电池和超级电容器也是有机半导体材料的典型应用案例。
有机太阳能电池是一种利用光照射产生阳极和阴极光电子转移来产生电能的器件。
而超级电容器则是一种通过电化学反应，在电流上具有高容量密度的器件。
结论以上是有机半导体材料的性质和应用的探讨。
半导体的工作原理
半导体的工作原理半导体是一种材料，其工作原理基于其特殊的电子能级结构和导电性质。
半导体的原子结构类似于晶体结构，但其电子能级分布具有较小的能隙。
在纯净的半导体中，其电子能级被填满，带电的电子与正电荷的原子核相互吸引而保持稳定。
当外部某种条件影响下，例如施加电场或加热，半导体中的电子将被激发，跃迁到较高的能级或离开原子。
半导体中的电子行为可通过以下两种方式解释：1. 带电的电子：当半导体中的某些原子减少了电子，就会出现阳离子空穴（空位）。
这些空穴可以看作带正电的“粒子”，并具有与电子相反的电荷。
空穴在半导体中以一种类似于正电子的方式运动，可以传导电流。
2. 杂质的掺入：半导体中添加一些杂质原子，可以改变其导电性质。
通过掺入杂质，半导体的电子能级结构发生变化，形成额外的能级，称为“杂质能级”。
这些额外的能级可用于电子的传导，从而增加了半导体的导电能力。
根据杂质的种类和掺入量的不同，半导体可以分为N型半导体和P型半导体。
在一个典型的半导体器件中，如二极管或晶体管，N型半导体与P型半导体相接触形成PN结。
PN结的形成会导致电子在P区向N区的扩散，而空穴则从N区向P区扩散。
当电子和空穴相遇后，它们将发生再结合，这导致了PN结的两侧形成空间电荷区域。
这个空间电荷区域在无外部电压作用下阻止了电流的流动。
通过施加外部电压，可以改变PN结的导电行为。
当外部电压为正极性时，即P区连接正电压，N区连接负电压，电子和空穴被推向PN结，形成电流。
这种情况下，PN结被认为是“正向偏置”的。
相反，当外部电压为负极性时，即P区连接负电压，N区连接正电压，电子和空穴被推开，电流无法通过PN 结。
这种情况下，PN结被认为是“反向偏置”的。
半导体器件的工作原理基于电子和空穴在半导体中的运动和再结合行为。
通过控制材料的特性、杂质的掺入和外部电压的施加，可以实现不同类型的半导体器件，如二极管、晶体管等，以实现各种电子功能。
半导体的工作原理
半导体的工作原理半导体是一种介于导体和绝缘体之间的材料，它在现代电子技术中扮演着重要的角色。
了解半导体的工作原理对于理解现代电子设备的工作原理至关重要。
本文将介绍半导体的工作原理，帮助读者更好地理解这一概念。
首先，让我们来了解一下半导体的基本特性。
半导体材料通常是由硅(Si)或者锗(Ge)等元素构成的，它们的原子结构使得在晶格中存在着一定数量的自由电子和空穴。
这些自由电子和空穴的存在使得半导体既具备了导电性，又具备了一定的绝缘性。
半导体的工作原理主要涉及到两个重要的概念，P型半导体和N型半导体。
P型半导体中，掺杂了少量的三价元素，如硼(B)等，这些元素会在晶格中形成空穴，使得P型半导体中存在大量的空穴。
而N型半导体中，则掺杂了少量的五价元素，如磷(P)等，这些元素会提供额外的自由电子，从而使得N型半导体中存在大量的自由电子。
当P型半导体和N型半导体通过特定的工艺方法结合在一起形成PN结，便形成了半导体二极管。
在PN结的结合区域，由于P型半导体和N型半导体的电子浓度差异，形成了电场。
当外加电压施加在PN结上时，电场将会影响自由电子和空穴的运动方向，从而控制电流的流动。
这就是半导体二极管的工作原理。
除了半导体二极管，半导体材料还可以用来制造晶体管、场效应管等各种电子器件。
这些器件的工作原理都是基于半导体材料中自由电子和空穴的运动特性。
通过对半导体材料进行特定的掺杂和加工工艺，可以实现对电流和电压的精确控制，从而实现各种电子设备的功能。
总之，半导体的工作原理是现代电子技术的基础，它的特性决定了现代电子设备的性能和功能。
通过对半导体材料的深入研究和理解，我们可以不断推动电子技术的发展，创造出更加先进和高效的电子设备，为人类的生活和工作带来更多的便利和可能性。
希望本文能够帮助读者更好地理解半导体的工作原理，从而对现代电子技术有更深入的认识和理解。
半导体的原理
半导体的原理
半导体是一种特殊的材料，具有介于导体和绝缘体之间的导电性质。
它的导电能力比绝缘体强很多，但仍然比金属微弱。
半导体的导电特性主要受到材料中自由电子和空穴的激发和移动的影响。
半导体材料中的能级结构对其导电性起到关键作用。
与绝缘体相比，半导体材料中的价带和导带能级之间的能隙较小。
价带是电子在原子中的最高占据能级，而导带是比价带能量高的能级，其中电子能够自由移动。
在纯净的半导体中，价带中的电子数等于导带中的空穴数，使得整体材料电中性。
半导体的导电性主要是通过掺杂来实现的。
掺杂是向半导体中引入少量的杂质，以改变其导电性质。
当引入掺杂物的原子具有比半导体中的原子更多的价电子时，称为N型掺杂，额外
的自由电子增加了半导体的导电性。
相反，如果引入掺杂物的原子具有比半导体中的原子更少的价电子，称为P型掺杂，
电子缺乏使得半导体中形成了空穴。
在P-N结构中，通过将N型和P型半导体材料相接，形成一
个界面。
由于价电子和空穴之间的重新组合，这个界面形成了一个电势垒。
在正向偏置下，电势垒变薄，电子和空穴能够通过结合并导电。
而在反向偏置下，电势垒增大，阻止了电子和空穴的流动。
半导体材料在电子学、光电子学等领域有广泛应用。
根据半导体材料的特性和掺杂方式的不同，可以制备出各种半导体器件，
如二极管、晶体管、太阳能电池等。
这些器件的工作原理都基于半导体材料中的电子和空穴的行为以及界面效应的利用。
探讨有机导电高分子材料的导电机制
探讨有机导电高分子材料的导电机制摘要：导电高分子的研究起源于二十世纪七十年代，其应用前景十分广阔，因此受到了十分广泛的关注与重视，甚至逐渐成为了国际上十分活跃的一种研究领域，对其的研究也开始由实验室的研究朝着实践应用方面的发展，并广泛及普遍的将其推广到能源、信息与传感器等方面。
本文首先分析了导电高分子材料的种类与发展趋势，继而重点分析了有机导电高分子材料的实际导电机制，并且在研究的过程中逐步提出其未来的发展方向。
关键词：导点高分子；导点机制；导点材料引言高分子材料的机械性相对明显，并且其同样可以用作结构类材料。
现如今的高分子材料已经逐渐的覆盖了绝缘体、金属与半导体等领域。
所谓有机化合物，主要包含有P电子与R电子两类。
R电子作为成键电子，有着较高的键能，但是其离域性小，同时还被称为定域电子。
P电子的出现，是两个成键原子中P电子重叠所得。
一旦P电子出现了被孤立的情况，十分可能会导致出现有线离域性，电子可以围绕着原子核的四周转。
伴随着P共轭体系数量的逐步增加，离域性同样逐步提升。
一、导电高分子材料的种类（一）复合型导复合导电高分子材料发挥作用的主要是充负荷材料，其获得的方式主要包含表面混合或者是层压普通聚合物材料与各种导电材料。
负荷型导电高分子材料有着比较的种类，具体来说主要包含有涂料、塑料与橡胶等。
其具体的性质与导电填料的实际种类、使用料，实际的颗粒度和状态与其在聚合物材料中的世界处于一种紧密连接的状态。
往往会选择与其在聚合物材料中的世界分散状况连接起来。
普遍情况下可以选择使用粉末金属、炭有金属纤维等，将其用作高分子的导电类的填料用处。
（二）结构型这一材料指的是具备电功能的聚合物类材料，它不仅有着导电功能，同时也掺杂了其他的材料。
这一次材料的导电率并不同，具体可以将其分之为聚合物金属、聚合物超导体、高分子半导体等。
从导电机制的差异角度看来，其可以充分分之为离子导电聚合物与电子聚合类材料。
电子导电聚合物材料其结构特征之时，一般包含平面大共轭体系或者是线性，将光与热的作用充分发挥出来，将π电子激活，继而逐渐将导电的效用利用起来，在半导体的范围中，主要包含有电导率。
半导体导电原理
半导体导电原理半导体是一种介于导体和绝缘体之间的材料，它具有在特定条件下可以导电的特性。
半导体材料的导电原理是通过控制其杂质浓度和外加电场来实现的。
在半导体中，掺杂是一种常见的手段，它可以改变半导体的导电性能。
掺杂分为N型掺杂和P型掺杂，分别用于改变半导体的导电性能。
N型掺杂是指在半导体中加入掺杂剂，使其成为自由电子的主要载流子，从而提高半导体的导电性能；P型掺杂则是通过加入掺杂剂，使其成为空穴的主要载流子，从而改变半导体的导电性能。
通过掺杂，可以实现半导体的导电类型的选择和控制。
在半导体中，还存在着PN结的结构，它是由N型半导体和P型半导体组成的。
PN结具有整流和放大的作用，是半导体器件中的重要组成部分。
当PN结处于正向偏置时，电子从N区向P区扩散，空穴从P区向N区扩散，导致PN结两侧形成电势差，从而形成电流。
而当PN结处于反向偏置时，由于少数载流子的移动速度较快，电流非常小，因此可以实现电流的单向传输，实现整流的功能。
此外，半导体中还存在着场效应管和晶体管等重要器件，它们利用半导体的导电特性实现信号的放大和控制。
场效应管通过控制栅极电压来改变导电通道的电阻，从而实现信号的放大和控制；而晶体管则是通过控制基极电流来控制集电极和发射极之间的电流，实现信号的放大和开关控制。
总之，半导体的导电原理是通过控制杂质浓度和外加电场来实现的，掺杂和PN结是实现半导体导电的重要手段，而场效应管和晶体管等器件则是利用半导体的导电特性实现信号的放大和控制。
半导体在现代电子技术中发挥着重要的作用，对其导电原理的深入理解有助于我们更好地应用和发展半导体器件。
有机半导体材料的设计与合成
有机半导体材料的设计与合成近年来，随着电子技术的飞速发展，有机半导体材料作为一种新兴的材料，在光电子领域取得了显著的进展。
有机半导体材料的设计与合成是实现高性能器件的关键步骤。
本文将探讨有机半导体材料的设计原理、合成方法以及其在光电子器件中的应用。
一、有机半导体材料的设计原理有机半导体材料的设计原理是指根据电子结构和分子级相互作用的理论，通过计算模拟或实验研究，设计出具有良好电荷输运性能和光电性能的分子结构。
有机半导体材料设计的关键在于找到合适的共轭体系和官能团。
在共轭体系设计方面，有机半导体材料通常是由共轭聚合物或芳香环构成的。
共轭聚合物的空间结构对电荷输运和光电转换性能具有重要影响。
因此，通过合理设计共轭聚合物的拓扑结构、选择合适的相互作用基团，可以调控材料的能带结构和载流子迁移率。
官能团的选择也是有机半导体材料设计的关键。
不同的官能团会对材料的光电性能产生显著影响，例如，引入亲电性基团可以改善材料的电子亲和能、电子迁移率和光吸收特性，引入亲核性基团可以改善材料的离子化能、空穴迁移率和光电转换效率。
二、有机半导体材料的合成方法有机半导体材料的合成方法多种多样，常见的方式包括有机合成、聚合反应和导向自组装等。
有机合成是最基础也是最常用的合成方法，通过有机合成反应可以构建具有特定结构和官能团的有机分子。
聚合反应则是通过将单体分子进行聚合，形成具有高分子量的共轭聚合物。
导向自组装是一种将分子按照特定的几何和排列方式自组装形成有序超分子结构的方法。
除了传统的有机合成方法，近年来还出现了一些新的合成策略。
例如，通过交联反应可以构建具有孔隙结构的有机半导体材料，提高材料的载流子传输能力和吸附性能。
此外，还可以利用模板法、溶剂热法和溶液处理等方法制备有机半导体材料的薄膜，进一步优化材料的光电性能。
三、有机半导体材料在光电子器件中的应用由于其良好的电荷输运性能和可调控的光电性能，有机半导体材料在光电子器件中有着广泛的应用。
半导体与电子器件半导体的导电性与器件的工作原理
半导体与电子器件半导体的导电性与器件的工作原理半导体是一种介于导体与绝缘体之间的材料，具有较好的电导性能。
在现代电子技术中，半导体材料被广泛应用于各种电子器件中，如晶体管、二极管、集成电路等。
本文将介绍半导体的导电性及其在电子器件中的工作原理。
一、半导体的导电性半导体的导电性是由其特殊的能带结构决定的。
在半导体中，能带可以分为价带和导带。
价带中的电子是被束缚在原子核周围的，无法自由运动；而导带中的电子是能够自由移动的。
两者之间被称为禁带，即存在能量差异。
在纯净的半导体中，禁带宽度较大，导带的电子数量很少，因此半导体呈现出绝缘体的导电性质。
但通过掺杂，即向半导体中引入杂质，可以改变其导电性能。
掺杂分为两种类型：N型掺杂和P型掺杂。
N型掺杂是指向半导体中引入杂质，这些杂质的原子结构比半导体中的主体原子结构多出一个外层电子。
这些外层电子能够进入导带，形成移动自由的电子，从而增加半导体的导电性能。
P型掺杂是指向半导体中引入杂质，这些杂质的原子结构比半导体中的主体原子结构少一个外层电子。
因此，这些杂质原子会形成空穴，即正电荷载体，从而也增加了半导体的导电性能。
掺杂后的N型和P型半导体可以通过形成P-N结的方式来提高导电性能。
P-N结是将P型和N型半导体材料放置在一起形成的结构。
P-N 结横跨的区域称为耗尽层。
当施加正向偏压时，耗尽层变薄，导电性增强；当施加反向偏压时，耗尽层变厚，导电性减弱。
二、电子器件的工作原理1. 晶体管晶体管是一种用于放大和开关电路的重要电子器件。
它由三个区域构成：发射区、基区、集电区。
发射区为N型半导体，基区为P型半导体，集电区为N型半导体。
在晶体管工作时，可以通过施加适当的电压来控制电流的流动。
当在基极施加正向偏压时，基极与发射极之间形成薄的空穴层，流经发射区的电子开始与空穴复合，导电性增强。
此时晶体管处于放大状态。
当在基极施加反向偏压时，空穴被排斥，流经发射区的电子数量减少，导电性降低。
导电高分子材料聚苯胺
苯胺简介及结构聚苯胺是一种具有金属光泽的粉末，因分子内具有大的线型共轭π电子体系，其自由电子可随意迁移和传递，而成为最具代表性的有机半导体材料。
与其他导电聚合物相比，聚苯胺具有结构多样化、耐氧化和耐热性好等特点，同时还具有特殊的掺杂机制。
MacDiarmid 重新开发聚苯胺后,在固体13C-NMR及IR研究的基础上提出聚苯胺是一种头尾连接的线性聚合物,由苯环-醌环交替结构所组成,但这种结构和后来出现的大量实验数据相矛盾。
1987年,MacDiarmid进一步提出了后来被广泛接受的苯式-醌式结构单元共存的模型,两种结构单元通过氧化还原反应相互转化。
即本征态聚苯胺由还原单元:和氧化单元:构成,其结构为:其中y值用于表征聚苯胺的氧化还原程度,不同的y值对应于不同的结构、组分和颜色及电导率,完全还原型(y=1)和完全氧化型(y=0)都为绝缘体。
在0<y<1的任一状态都能通过质子酸掺杂,从绝缘体变为导体,仅当y=0.5时,其电导率为最大。
聚苯胺的导电原理物质的导电过程是载流子(电子、离子等带电粒子) 在电场作用下定向移动的过程。
通常认为, 高分子聚合物导电必须具备两个条件:一是要能产生足够数量的载流子, 二是大分子链内和链间要能够形成导电通道。
纯的聚苯胺是绝缘体, 要使它变为导体需要掺杂, 就是掺入少量其他元素或化合物。
0<y<1的聚苯胺, 掺杂后能变为导体, y为0.5的中间氧化态聚苯胺(苯式-醌式交替结构) 掺杂后的导电性最好。
而y为1的完全还原态聚苯胺(全苯式结构) 和y为0的完全氧化态聚苯胺(全醌式结构) 即使掺杂也不能变为导体。
一种掺杂聚苯胺的结构式如图所示, x代表掺杂程度, A-是掺杂剂质子酸中的阴离子, y仍代表还原程度。
向聚苯胺中掺入质子酸是一种有效的掺杂方式, 但是使用普通有机酸及无机弱酸获得的掺杂产物电导率不高, 必须用酸性较强的质子酸(如H2SO4、H3PO4、HBr和HCl) 作掺杂剂才可得到电导率较高的掺杂态聚苯胺, 盐酸是最常用的无机掺杂酸。
有机导电高分子材料的导电机制
有机导电高分子材料的导电机制摘要: 探讨了结构型导电高分子的导电机制，分别从电子型导电和离子型导电的基本概念及载流子的运动等方面对两种不同的导电方式进行了详细地分析。
并展望其发展前景。
关键词: 导电高分子; 电子电导; 离子电导; 导电机制“导电高分子”已不再是一个陌生的名词, 各国科学家对其合成、结构、导电机理、性能、应用等方面经过多年的研究, 已使其成为一门相对独立的学科[1～4]。
高分子材料由于具有良好的机械性能，作为结构材料得到了广泛的应用。
目前有机高分子材料基本上已覆盖了绝缘体、半导体、金属和超导体的范围。
有机化合物中电子种类主有R电子和P电子。
R电子是成键电子，键能较高，离域性很小，被称为定域电子; P电子是两个成键原子中p电子相互重叠后产生的。
当P电子孤立存在时具有有限离域性，电子可以在两个原子核周围运行。
在电场作用下P电子可以在局部做定向移动，随着P电子共轭体系的增大，离域性显著增加[5]。
导电原理: 电子导电聚合物的特征是分子内含有大的共轭P电子体系。
随着P电子共轭体系的增大，离域性增强，当共轭结构达到足够大时，化合物才可提供电子或空穴等载流子，然后在电场的作用下，载流子可以沿聚合物链作定向运动，从而使高分子材料导电。
所以说有机高分子材料成为导体的必要条件是: 应有能使其内部某些电子或空穴具有跨键离域移动能力的大P键共轭结构。
一、P电子与能带理论但事实上，根据电导率的大小，仅具有大P键共轭结构的聚合物还不能称为导电体，只能算作半导体材料，原因在于聚合物分子中各P键分子轨道之间还存在着一定的能级差。
在电场力作用下，电子在聚合物内部的迁移必须跨越这个能级差才能导电，能级差的存在使得P电子不能在聚合物中完全自由地跨键移动，因而其导电能力受到影响，导电率不高。
有机化学和半导体科学分别利用分子轨道理论和半导体能带理论来解释能级差。
在聚合物链状结构中，每一个结构单元(-CH-)中的C原子外层有4个价电子，其中有3个电子构成3个sp3杂化轨道，分别与H或相邻的C原子形成R键，剩下一个p电子。
半导体工作原理
半导体工作原理半导体是一种具有特殊导电性质的物质，它在现代电子技术中起着重要的作用。
本文将深入探讨半导体的工作原理及其在电子设备中的应用。
一、半导体基础知识半导体是介于导体和绝缘体之间的一类材料，其导电性介于金属和非金属之间。
半导体中的载流子可以是电子或空穴，它们的行为受到原子晶格结构及掺杂材料的影响。
二、杂质掺杂为了改变半导体的导电性能，可以通过掺杂来引入少量杂质原子。
掺杂分为两种类型：n 型掺杂和 p 型掺杂。
n 型半导体是通过在原有半导体中加入能够提供自由电子的掺杂原子，如磷或砷。
p 型半导体是通过在原有半导体中加入能够提供空穴的掺杂原子，如硼或铝。
三、PN结PN 结是由一个p 型半导体与一个n 型半导体直接接触形成的结构。
在 PN 结中，由于电子从 n 区域向 p 区域迁移，形成了一个电子富集区。
同时，由于空穴从 p 区域向 n 区域迁移，形成了一个空穴富集区。
这两个富集区之间形成了一个电势差，称为内建电压。
PN 结的工作原理基于这一内建电势差。
四、正向偏置和反向偏置在实际应用中，PN 结可以通过外加电压来改变其导电性能。
当外加正向电压时，即 p 区域连接正极，n 区域连接负极，这种情况下，电子从 n 区域向 p 区域迁移，空穴从 p 区域向 n 区域迁移，PN 结导通。
这被称为正向偏置。
当外加反向电压时，即 p 区域连接负极，n 区域连接正极，这种情况下，电子和空穴被引向迁移到 PN 结两端，PN 结不导电。
这被称为反向偏置。
五、二极管二极管是由一个 P 型半导体和一个 N 型半导体组成的器件。
在二极管中，当施加正向电压时，电流通过，而在施加反向电压时，电流被阻止通过。
二极管可用于整流、保护电路及信号调制等应用。
六、晶体管晶体管是一种三层结构的半导体器件，由一个 p 型半导体和两个 n型半导体组成。
晶体管分为 NPN 型和 PNP 型两种。
晶体管的工作原理基于外加电压的控制，当外加电压超过一定阈值时，电流得以通过，否则电流被阻断。
高分子导电材料
高分子导电材料高分子导电材料是一种具有良好导电性能的高分子材料。
传统的高分子材料如聚合物、橡胶等通常具有绝缘性能，而高分子导电材料则能在一定程度上表现出导电、导热等金属或半导体的特性。
这使得高分子导电材料在电子器件、能源储存和传输方面有重要的应用潜力。
高分子导电材料的导电机制主要有两种：掺杂导电和共轭导电。
掺杂导电主要是通过在高分子材料中掺入电子给体或电子受体来实现导电性能的改变。
电子给体能够在高分子链中转移电子，从而使整个材料具有导电性能。
常见的电子给体包括有机金属配合物、有机胺等。
而电子受体能够从高分子链中接收电子，促使电子在材料中的传递。
共轭导电则是通过构建共轭结构的高分子材料来实现导电性能的提升。
共轭结构的高分子材料具有大量的π键和共轭电子体系，使得电子能够自由传递，从而提高导电性能。
高分子导电材料的应用领域非常广泛。
首先，它们在电子器件方面有着重要的应用。
新型的高分子导电材料可以用于制备柔性显示器、有机发光二极管（OLED）、柔性薄膜电池等电子器件。
相比传统的无机导电材料，高分子导电材料具有重量轻、柔性好、可塑性强等优点，可以制备出更加轻薄和灵活的电子器件。
其次，高分子导电材料还可以用于能源储存和传输方面。
高分子导电材料可以应用于锂离子电池、超级电容器等能源储存装置中，提高电池的导电性能和循环稳定性。
同时，高分子导电材料还可以用于太阳能电池、燃料电池等能源转换装置中，提高能源转换效率。
此外，高分子导电材料还应用于传感器、光电存储器、导电涂层等领域。
高分子导电材料能够应对不同的环境变化，如温度、湿度、压力等，因此可应用于各种传感器中，实现对环境参数的敏感检测。
光电存储器是一种基于高分子导电材料的储存器，具有良好的写入速度和可重复擦除等特点。
导电涂层则可以在各种基材上形成导电层，提高基材的导电性能，广泛用于电磁屏蔽、防腐蚀和导电材料修复等方面。
综上所述，高分子导电材料是一种具有良好导电性能的高分子材料，应用领域广泛。
高分子材料的导电性能研究
高分子材料的导电性能研究高分子材料的导电性能研究摘要：高分子材料的导电性能一直是研究的热点之一。
本论文对高分子材料的导电机制、导电性能测试方法以及提高高分子材料导电性能的途径进行了综合分析和总结，并针对高分子材料的导电性能进行了深入研究。
研究表明，通过添加导电填料和控制高分子材料的微观结构可以有效提升高分子材料的导电性能。
关键词：高分子材料、导电性能、导电机制、导电填料、微观结构1. 导论高分子材料作为一类重要的功能材料，具有很多独特的性质和广泛的应用领域。
近年来，随着电子技术的快速发展，对高分子材料导电性能的研究也变得越来越重要。
高分子材料的导电性能取决于其内部结构和组成，因此，研究高分子材料的导电性能对于了解其性质和优化应用具有重要意义。
2. 导电性能测试方法高分子材料的导电性能可以通过多种方法进行测试。
其中，最常用的方法包括四探针法、雷诺兹法和霍尔效应测量等。
四探针法是一种无损伤测试方法，通过在材料上施加电流，然后测量电压来计算导电率。
雷诺兹法是一种基于电导率测量的方法，可以用来研究高分子材料的导电行为。
霍尔效应测量则可以用来研究材料中载流子的类型和浓度。
3. 导电机制高分子材料的导电机制可以分为两种类型：金属机制和半导体机制。
金属机制是指高分子材料中的导电主要是由于电子在材料内部的导电行为，类似于金属中的导电。
半导体机制则是指高分子材料中的导电行为是由于载流子在材料中的传递导致的，类似于半导体材料的导电。
4. 提高高分子材料导电性能的途径为了提高高分子材料的导电性能，可以通过添加导电填料和控制高分子材料的微观结构来实现。
添加导电填料是最常用的方法之一，常用的导电填料包括碳纳米管、导电聚合物和导电金属粉末等。
这些导电填料可以在高分子材料中形成导电网络，提高材料的导电性能。
同时，控制高分子材料的微观结构也是提高导电性能的关键。
通过控制高分子材料的分子排列方式和晶体结构等因素，可以有效提升材料的导电性能。
半导体导电原理
半导体导电原理
半导体是一种介于导体和绝缘体之间的材料，它具有导电性能，但并不像金属那样能够自由传导电子。
半导体导电原理是指在半导体材料中，电荷载流子的行为和半导体器件的工作原理。
半导体的导电性质主要是由其电子结构决定的。
在半导体中，电子的能级分布是非常重要的。
在固体中，电子的能级会形成能带结构，其中价带和导带是最为重要的两个能带。
价带是指处于低能级的电子能级，而导带则是指处于高能级的电子能级。
在绝缘体中，价带和导带之间存在着一个能隙，这个能隙的存在使得绝缘体无法导电。
而在半导体中，这个能隙相对较小，当外界条件改变时，电子可以跃迁到导带中，从而形成电流。
半导体中的电子主要有两种载流子，即自由电子和空穴。
自由电子是指在导带中，能够自由移动的电子，而空穴则是指在价带中，由于电子跃迁到导带中留下的正电荷。
在外加电场的作用下，自由电子和空穴都能够参与电荷的传输，从而形成电流。
在半导体器件中，半导体的导电原理被广泛应用。
例如，二极管是一种最简单的半导体器件，它利用半导体中的P-N结构，通过控制电子和空穴的扩散和漂移来实现电流的方向控制。
另外，晶体管是一种利用半导体导电原理的重要器件，它通过控制电场来改变半导体中的电子和空穴的浓度，从而实现信号放大和开关控制的功能。
总的来说，半导体导电原理是半导体电子学的基础，它对于半导体器件的设计和应用具有重要意义。
通过深入理解半导体的电子结构和载流子行为，可以更好地设计和制造出性能更优越的半导体器件，从而推动现代电子科技的发展。
第三章 导电高分子
Peierls过渡理论（Peierls transition):
根据分子轨道理论和能带理论对导电聚合物分子结构 进行分析 CH CH CH CH CH CH 例如聚乙炔：
在其链状结构中，每一个结构单元中的-CH-碳原子外层有四个价电子，其 中有三个构成三个SP3杂化轨道，分别与一个氢原子和两个相邻的碳原子 形成代尔塔键，余下的P电子轨道在空间分布上与三个代尔塔轨道构成的 平面相垂直。在聚乙炔分子中相邻碳原子之间的P电子在平面外相互重叠 构成π键 。 28
金属氧化物
导电聚合物
氧化锌
氧化锡 聚吡硌 聚噻吩
10-1
10-1 10-1~1 10-1~1
12
复合型导电高分子材料的制备成型方法主要有三种：反应法、 混合法、压片法。 反应法：将导电填料均匀分散在聚合物单体或预聚物溶液 中，加入引发剂进行聚合反应，直接生产与导电填料混合 均匀的高分子材料。 混合法：利用高分子的共混工艺，将导电填料粉体与聚合物 熔体或溶液混合均匀，然后采用注射、流延等方法成型。 压片法：将高分子基体材料与导电填料充分混合后，通过 在模具内加压成型制备具有一定形状的导电复合材料。 13
（1）分散复合结构：导电性粉末、纤维等材料采用化学或物理方法 均匀分散在基体材料中，导电粒子或纤维相互接近构成导电通路。
8
（2）层状复合结构：在这种复合体中导电层独立存在，导 电层两面覆盖聚合物基体材料，导电层直接构成导电通路。
（3）表面复合结构：将导电材料通过蒸镀等方法复合到 高分子材料表面。
9
在分子中是成键电子，一般处在两个成键原子中间，键能较 高，离域性很小，被称为定域电子。
23
(3)n价电子
这种电子与杂原子（O、N、S、P）结合在一起，在化学反应 中具有重要意义，孤立存在时没有离域性。
有机高分子半导体材料的导电与工作原理
有机⾼分⼦半导体材料的导电与⼯作原理有机⾼分⼦半导体材料的导电与⼯作原理及与硅基材料的⽐较摘要：本⽂从原理⾓度出发，对有机⾼分⼦半导体材料的导电模型与原理，有机⾼分⼦半导体材料器件的简要⼯作原理进⾏阐述，并将该材料的性能与硅基半导体材料相⽐较，最后对有机⾼分⼦半导体材料的发展提出⾃⼰的看法。
关键词：有机⾼分⼦半导体原理器件性能⽐较1.背景：随着⽆机半导体材料的发展、成熟与产业化，有机半导体材料以其种类多样性与巨⼤的应⽤潜⼒逐渐受到⼴泛关注。
在有机电⼦领域的⼏项杰出成就，如1986年和1987年由Eastman Kodak 的Tang[4,5]等提出的有机光⽣伏打电池（OPVC）和有机发光⼆极管(OLED)，为有机半导体的实际应⽤打下了基础。
1986年有机场效应晶体管（OFET）也随之出现。
与此同时，关于有机半导体的结构模型与导电原理的研究也成为了进⼀步解决其不⾜与优化其性能的基本出发点。
⾼分⼦链紧束缚模型（SSH）的建⽴，⾼分⼦⼆聚现象的发现，1979年Su,Schrieffer与Heegerd对于孤⼦、极化⼦、双极化⼦等载流⼦概念的提出，激⼦在有机材料中的重新定位，跃迁机制对于迁移率的解释等，使⼈们对其基本规律有了⼀定程度的认识,并在积极地发展与完善。
2.有机⾼分⼦导体材料的分⼦结构与基本特征有机⾼分⼦半导体，如聚⼄炔，普遍存在共轭⼤π键结构，由成键π轨道与反键π*轨道构成。
两者可分别相当于能带理论中的导带与价带，两个轨道之间的能级差称为带隙。
许多⾼分⼦半导体的带隙处于1.5~3.0eV之间，处于可见光范围，⼗分合适作为太阳能电池。
然⽽从整体来看，诸多较长的分⼦链通过范德华⼒相互纠缠在⼀起形成⽆序结构，⼀条分⼦链⾃⾝也有许多扭转变形，产⽣的结点破坏了共轭作⽤，由此关联的导电机制也更加复杂。
SSH模型认为，有机⾼分⼦固体可简化为具有⼀维特性的⾼分⼦弱耦合⽽成，并且电⼦在某⼀个碳原⼦附近时，将较紧地被该碳原⼦束缚⽽其他碳原⼦对其影响较⼩，及“紧束缚近似”，通过⼀系列计算描述晶格原⼦(碳原⼦)的移动和与电⼦的相互作⽤。
