掺银ITO薄膜退火前后的性能比较
退火温度对ITO薄膜电导率的影响

退火温度对ITO薄膜电导率的影响孟庆哲;方允樟;马云;李文忠;金林峰【期刊名称】《材料科学》【年(卷),期】2013(003)001【摘要】采用电子束蒸镀技术研究ITO薄膜的电导率与热处理(RTA)温度的关系。
利用XRD分析薄膜的相结构,用SEM观测薄膜的显微结构,利用Hall测试仪测量薄膜的电学性能。
结果表明,退火后ITO薄膜的结晶度得到明显改善,晶相择优生长,晶粒尺寸变大,薄膜电导率随退火温度的上升先升高后下降。
经过520℃退火15 min时,制备的薄膜样品电导率最大。
【总页数】5页(P45-49)【作者】孟庆哲;方允樟;马云;李文忠;金林峰【作者单位】[1]浙江师范大学数理与信息工程学院;;[1]浙江师范大学数理与信息工程学院;;[1]浙江师范大学数理与信息工程学院;;[1]浙江师范大学数理与信息工程学院;;[1]浙江师范大学数理与信息工程学院【正文语种】中文【中图分类】O48【相关文献】1.薄膜厚度和退火温度对纳米多晶硅薄膜特性影响 [J], 赵晓锋;温殿忠;王天琦;丁玉洁2.3A21不同均匀化退火温度对电导率的影响 [J], 时羽;郭红;李丹;赵淑丽3.Zr添加量和退火温度对热轧Al板电导率和硬度的影响 [J],N.A.BELOV;A.N.ALABIN;I.A.MATVEEVA;D.G.ESKIN4.Zr添加量和退火温度对热轧Al板电导率和硬度的影响 [J],N.A.BELOV;A.N.ALABIN;I.A.MATVEEVA;D.G.ESKIN;5.退火温度对ITO薄膜微结构和光电特性的影响 [J], 江锡顺;万东升;宋学萍;孙兆奇因版权原因,仅展示原文概要,查看原文内容请购买。
退火温度对ITO薄膜微结构和光电特性的影响

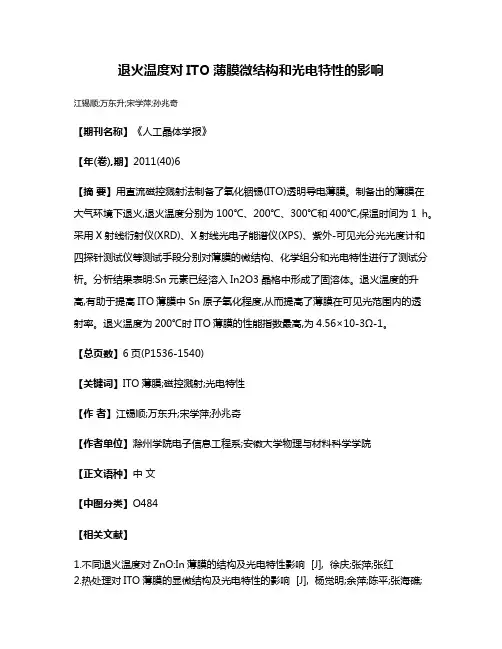

退火温度对ITO薄膜微结构和光电特性的影响江锡顺;万东升;宋学萍;孙兆奇【期刊名称】《人工晶体学报》【年(卷),期】2011(40)6【摘要】用直流磁控溅射法制备了氧化铟锡(ITO)透明导电薄膜。
制备出的薄膜在大气环境下退火,退火温度分别为100℃、200℃、300℃和400℃,保温时间为1 h。
采用X射线衍射仪(XRD)、X射线光电子能谱仪(XPS)、紫外-可见光分光光度计和四探针测试仪等测试手段分别对薄膜的微结构、化学组分和光电特性进行了测试分析。
分析结果表明:Sn元素已经溶入In2O3晶格中形成了固溶体。
退火温度的升高,有助于提高ITO薄膜中Sn原子氧化程度,从而提高了薄膜在可见光范围内的透射率。
退火温度为200℃时ITO薄膜的性能指数最高,为4.56×10-3Ω-1。
【总页数】6页(P1536-1540)【关键词】ITO薄膜;磁控溅射;光电特性【作者】江锡顺;万东升;宋学萍;孙兆奇【作者单位】滁州学院电子信息工程系;安徽大学物理与材料科学学院【正文语种】中文【中图分类】O484【相关文献】1.不同退火温度对ZnO:In薄膜的结构及光电特性影响 [J], 徐庆;张萍;张红2.热处理对ITO薄膜的显微结构及光电特性的影响 [J], 杨觉明;余萍;陈平;张海礁;许岗3.退火温度对SiO 2薄膜微结构和光学特性的影响 [J],4.退火温度对BiFeO3薄膜微结构与电特性的影响 [J], 梁珍珍;李慧平5.退火温度和涂膜层数对溶胶-凝胶法制备ZnO薄膜微结构及光学特性的影响 [J], 袁欢;徐明;黄勤珍;刘以良;张丽因版权原因,仅展示原文概要,查看原文内容请购买。
退火对溅射沉积ITO膜电学性能的影响

退火对溅射沉积ITO膜电学性能的影响
黄步雨;史月艳
【期刊名称】《真空科学与技术》
【年(卷),期】1994(014)005
【摘要】运用直流磁控反应溅射技术在氮气和氧气气氛下,以In(90wt%)-Sn (10wt%)作为靶材,基体处于自然升温状态下沉积ITO膜。
在空气中,选用200℃,250℃,300℃,350℃,400℃保温20min,对ITO膜进行退火处理。
这里着重研究溅射气氛及退火条件对膜的方块电阻的影响。
【总页数】4页(P379-382)
【作者】黄步雨;史月艳
【作者单位】不详;不详
【正文语种】中文
【中图分类】O484.42
【相关文献】
1.沉积温度对磁控溅射Ti/TiN多层膜光学和电学性能的影响 [J], 胡敏;刘莹
2.沉积参数及退火条件对AlN薄膜电学性能的影响 [J], 周继承;胡利民
3.氧气氛退火对磁控溅射Ta2O5薄膜结构、表面形貌及电学性能的影响 [J], 马志伟;米仪琳;张铭;王波;严辉
4.成膜与热处理参数对溅射沉积ITO膜电性能的影响 [J], 张浩康;邓一唯
5.退火时间对射频溅射p型透明SnO_2/Al/SnO_2导电薄膜结构、形貌、光学和
电学性能的影响(英文) [J], Keun Young PARK;Ho Je CHO;Tae Kwon SONG;Hang Joo KO;Bon Heun KOO
因版权原因,仅展示原文概要,查看原文内容请购买。
氮气气氛下热处理对ITO薄膜光电性能的影响

层) 。最 后 ,将 薄 膜放 在 氮气 气 氛 中退 火 后 在 空气
中冷却 , 得到 I T O薄 膜 。 本 实验 采 用 四探 针 测试 仪 、 紫外 一可 见 分 光 光
作者简介:陈霞 ( 1 9 8 1 一 ) , 女, 硕士 , 从事半导体 薄膜材料方 面的研究 。
度计 X 一射线 衍 射 仪 、 和 扫 描探 针 显 微 镜 等 测 试 了
1 引 言
氧化铟锡膜 I T O是 一 种 具 有 立 方 铁 锰 矿 结 构
的影响。
2 实 验
以I n C 1 3 ・ 4 H 2 0、 S n C h・ 5 H 2 0为 前 驱 物 ,分 别 加
入 无水 乙醇 中搅 拌一 段 时 间 , 再加 入 一 定量 的去 离
子水 ( 水 与 铟 锡 盐 的 摩 尔 比为 1 : 2 5 ) , 继 续 搅 拌 一
6 8
l b) 掺 杂浓度对 I T O 薄膜透 过率的影响
图1 掺杂 浓度对 I T O 薄膜光 电特性 的影响
RESEARCH & DEVELo PM ENT
l n t S r ma U o n l : e c o r d i n  ̄ Ma l e Ha l s2 01 5 V o L1 6 3 / b2
ito退火原理

ito退火原理
ITO(indiumtinoxide)是一种广泛用于透明导电膜的材料,具有良好的透明性和导电性能。
但是,ITO薄膜会受到退火过程中的热应力和氧化等因素的影响,使其性能发生变化。
因此,ITO退火是一项关键的工艺步骤,可以提高ITO薄膜的电学性能和稳定性。
ITO退火的原理主要是通过热处理来使其结构重新排列,同时去除薄膜中的有机杂质和氧化物。
在退火过程中,ITO薄膜会发生晶格结构变化,形成更稳定的结构,从而改善其导电性能和透明性。
ITO退火过程的参数包括温度、时间和气体环境等。
通常,ITO 退火的温度范围在200℃至400℃之间,时间在几分钟到几小时不等。
气体环境通常为惰性气体或氮气,以避免氧化反应的发生。
总之,ITO退火是一项重要的工艺步骤,可以提高ITO薄膜的电学性能和稳定性,从而广泛应用于太阳能电池、液晶显示器、触摸屏等领域。
- 1 -。
快速光退火对ITO薄膜结构和性能的改善

Ab t a t t i d fi u t t b a n d g o h n f ms wh n tn d p d i d u o ie ( TO )i sr c :I s if l O o t i e o d t i i e i — o e n i m x d c l I s
Th m p o e en TO eI r v m tofI Thi l Th o g n Fi m r u h Rap d O p i alAn e i g i tc n al n
Z HANG n ~e g,GU i— u ,GUO e j n,Z Oi g fn Jn h a Xu ~u HEN e W n,LU i g xa Jn — io
J■

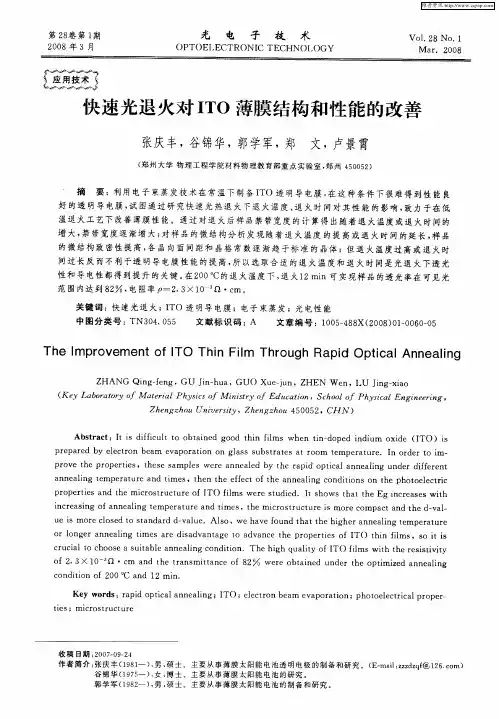

快 速 光退 火对 I O 薄 膜 结构 和 性 能 的改 善 T
