测井仪器的故障分析与排除思路

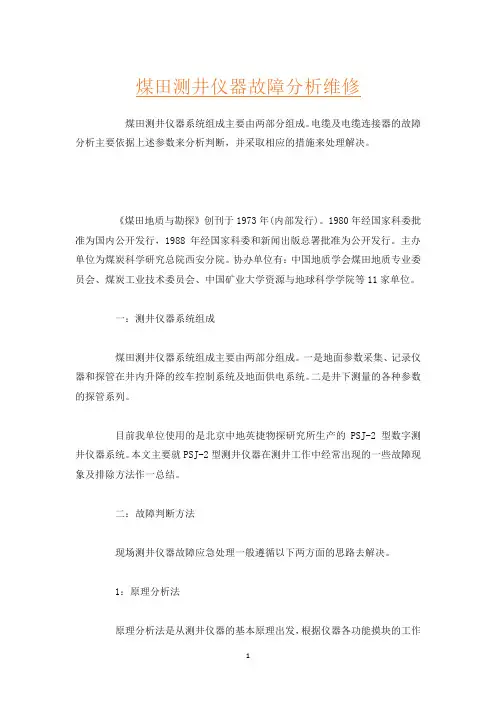

煤田测井仪器故障分析维修
煤田测井仪器故障分析维修煤田测井仪器系统组成主要由两部分组成。
电缆及电缆连接器的故障分析主要依据上述参数来分析判断，并采取相应的措施来处理解决。
《煤田地质与勘探》创刊于1973年(内部发行)。
1980年经国家科委批准为国内公开发行，1988年经国家科委和新闻出版总署批准为公开发行。
主办单位为煤炭科学研究总院西安分院。
协办单位有：中国地质学会煤田地质专业委员会、煤炭工业技术委员会、中国矿业大学资源与地球科学学院等11家单位。
一：测井仪器系统组成煤田测井仪器系统组成主要由两部分组成。
一是地面参数采集、记录仪器和探管在井内升降的绞车控制系统及地面供电系统。
二是井下测量的各种参数的探管系列。
目前我单位使用的是北京中地英捷物探研究所生产的PSJ-2型数字测井仪器系统。
本文主要就PSJ-2型测井仪器在测井工作中经常出现的一些故障现象及排除方法作一总结。
二：故障判断方法现场测井仪器故障应急处理一般遵循以下两方面的思路去解决。
1：原理分析法原理分析法是从测井仪器的基本原理出发，根据仪器各功能摸块的工作时序关系，出现故障的相应特征，分析故障可能出现在那一部分的功能模块上。
其次运用检测仪器测量相应模块的工作状况，分析、判断故障点。
运用原理分析法时，要抓住仪器各功能模块部分的主要特点和基本原理，对各功能模块的功能、信号输入、信号输出特征要了解掌握。
2：综合分析法综合分析法一般可采用下列几种方法分析判断仪器故障的具体位置。
A：直接观察法利用人的感觉器官检查仪器是否有火花、异常声音、过热、烧焦、电源短路、过压、过流和保险丝熔断等现象，观察电路板上插接件是否松动、接触不良、虚焊、脱焊、断线、锈蚀及其他明显故障。
B：更换替代法运用原理法大致判断出故障可能出现的功能模块部分时，可用备用仪器相应功能模块器件代替故障块，观察仪器是否能够恢复正常工作状态。
以此判断故障位置。
C：检测测试法利用示波器、万用表等相应的检测仪器直接测量仪器相应功能模块输入、输出信号特征，各工作点的电压、电流值的大小，相应元器件的阻容值大小等电气参数。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井技术是油气勘探开发领域中常用的技术之一，采用声波测井仪器对井壁进行测量，可以得到地下岩石的物理参数。
然而，由于使用环境复杂，声波测井仪器在长时间使用中也会出现各种故障，对此需要对声波测井仪器进行故障检修。
本文将对声波测井仪器的故障检修进行浅谈。
声波测井仪器的故障种类较多，具体可分为以下几种：1、传感器故障：传感器元件损坏或连接线路出现问题，导致传感器无法输出有效信号。
2、信号失真：信号中的某些频率丢失或失真，导致原始信号信息无法恢复。
3、噪声、电磁干扰：由于外界环境的原因，如大气电场、地磁场、雷电等，导致仪器工作异常，信号杂乱无章。
4、电源电压不稳定：由于供电电源的原因，如电池寿命、充放电过程中的损耗等，导致仪器输出信号的稳定性受到影响。
针对不同类型的故障，声波测井仪器的故障检修原则也有所不同。
但总的原则是尽可能避免损坏仪器元件，尽可能利用已有资源（如备用设备、已有部件等）进行检修，同时采用可靠的检修方法，确保修复后的仪器性能与原始性能接近。
声波测井仪器的故障检修方法可根据具体情况而定，本文以常见故障为例，对常用的故障检修方法进行介绍。
1、传感器故障检修传感器元件损坏或连接线路出现问题，可以采用以下方法进行检修：(1) 检查传感器电缆及连接器，消除连接不良等问题。
(2) 更换失效的传感器元件，确保元件的型号及参数与原件一致。
(3) 在更换传感器元件时，应注意相关配件的更换问题，例如磁体、导线等。
2、信号失真检修信号中的某些频率丢失或失真，可以采用以下方法进行检修：(1) 检查设备的电源电压，是否符合仪器要求。
(2) 检查仪器线路，特别是信号线、天线线是否损坏或连接不良。
(3) 检查仪器接口及连接器，如存在氧化或接触不良等问题，及时清洁或更换。
(4) 若其他检修方法不起作用，可考虑采用信号补偿的方法，以最大限度地恢复原始信号信息。
3、噪声、电磁干扰检修(1) 更换接收天线，将信号源置于更远的区域。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井仪是一种用于地下勘探和开采的重要设备，它能够通过声波测井原理获取地下岩石的物理特征参数，为油气勘探和地质勘探提供重要数据支持。
随着声波测井仪器的使用时间增长，设备出现故障的可能性也随之增加。
及时发现并修复声波测井仪器的故障对于确保勘探工作的顺利进行至关重要。
本文将就声波测井仪器可能出现的故障进行分析，并提出相应的故障检修方法，以期对相关工作人员有所帮助。
一、声波测井仪器常见故障及检修方法1. 仪器无法启动当声波测井仪器无法启动时，可能是由于电源线路故障、电源开关故障、主板故障等原因造成的。
针对这种情况，首先需要检查电源线路是否接触良好，是否有断路等情况发生；需要检查电源开关是否损坏，是否能正常通电；如若以上情况都正常，可能是主板故障导致，需要及时联系专业维修人员进行维修或更换主板。
2. 仪器显示屏无法正常显示3. 仪器测量数据异常在使用声波测井仪器进行测量时，如果发现测量数据异常，比如数据超过设定范围、数据不稳定等情况，可能是探头故障、输入信号故障、采集卡故障等原因导致。
对于这种情况，需要先检查探头是否正常工作、是否需要更换；需要检查输入信号的稳定性和准确性，确保输入信号正常；如若以上情况都正常，可能是采集卡出现故障，需要及时更换新的采集卡。
4. 仪器声音输出异常5. 仪器无法连接到计算机以上所述仅为声波测井仪器可能出现的常见故障及检修方法，为了确保声波测井仪器的正常运行，平时还需要定期进行设备的保养和维护工作，避免设备长时间处于高温、高湿、高腐蚀等恶劣环境中，及时清洁设备表面灰尘，定期检查和更换设备中的易损件，及时处理设备中的故障隐患，以延长声波测井仪器的使用寿命。
声波测井仪器是一种重要的地质勘探设备，它对于油气勘探和地下资源勘探具有重要意义，所以在日常使用中我们必须注意及时发现并排除声波测井仪器的故障，以保障勘探工作的正常进行。
希望以上内容能对相关工作人员有所帮助。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修【摘要】声波测井仪器在石油勘探中扮演着重要的角色，但在使用过程中常常会出现各种故障。
本文通过对声波测井仪器故障检修的相关内容进行讨论。
首先介绍了常见故障及其原因，包括仪器内部部件损坏、电路连接问题等。
然后详细描述了故障检修的步骤，包括故障诊断、部件更换等。
接着介绍了常用的仪器维修工具，以及在检修过程中需要注意的事项。
提出了故障预防的方法，帮助用户避免未来的故障发生。
通过本文的学习，读者可以更好地掌握声波测井仪器的故障检修技术，提高勘探工作效率。
【关键词】声波测井仪器、故障检修、常见故障、原因、步骤、仪器维修工具、注意事项、故障预防、引言、结论1. 引言1.1 引言声波测井仪器是一种常用的地质勘探工具，可以通过声波在地层传播的特性来获取地下岩层的信息。
正常使用过程中可能会出现各种故障，影响测井的准确性和有效性。
对声波测井仪器的故障检修至关重要。
在本文中，我们将讨论声波测井仪器常见的故障和原因，以及故障检修的具体步骤。
我们还会介绍常用的仪器维修工具，以及注意事项和故障预防措施。
通过对声波测井仪器的故障检修进行深入了解和掌握，可以帮助地质勘探人员更好地维护和使用测井仪器，确保地质数据的准确性和可靠性。
在面对声波测井仪器故障时，及时发现问题并采取有效措施进行检修十分重要。
只有保持仪器的正常运行状态，才能保证测井工作的顺利进行，为地质勘探工作提供更加准确、可靠的数据支持。
希望通过本文的介绍和讨论，读者能够更深入地了解声波测井仪器故障检修的相关知识，并在实际工作中运用到实践中。
2. 正文2.1 常见故障和原因1. 仪器无法启动常见原因：电源线路故障、电池损坏、主板故障解决方法：检查电源线路是否连通、更换电池、检修主板2. 数据显示不准确常见原因：测量传感器损坏、数据处理模块故障、环境影响解决方法：更换传感器、维修数据处理模块、避免环境干扰3. 仪器频繁出现故障报警常见原因：软件程序问题、内部连接故障、存储器故障解决方法：升级软件、重新连接内部线路、更换存储器通过及时排查和修复常见故障，可以保证声波测井仪器的正常使用，提高工作效率和数据准确性。
浅谈声波测井仪器的故障检修

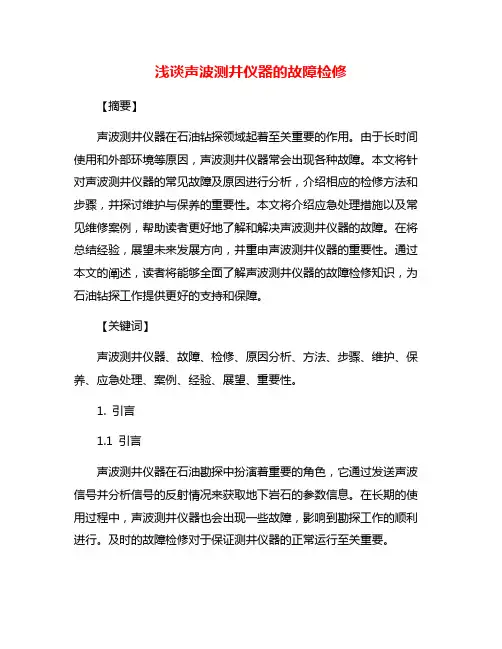

浅谈声波测井仪器的故障检修【摘要】声波测井仪器在石油钻探领域起着至关重要的作用。
由于长时间使用和外部环境等原因，声波测井仪器常会出现各种故障。
本文将针对声波测井仪器的常见故障及原因进行分析，介绍相应的检修方法和步骤，并探讨维护与保养的重要性。
本文将介绍应急处理措施以及常见维修案例，帮助读者更好地了解和解决声波测井仪器的故障。
在将总结经验，展望未来发展方向，并重申声波测井仪器的重要性。
通过本文的阐述，读者将能够全面了解声波测井仪器的故障检修知识，为石油钻探工作提供更好的支持和保障。
【关键词】声波测井仪器、故障、检修、原因分析、方法、步骤、维护、保养、应急处理、案例、经验、展望、重要性。
1. 引言1.1 引言声波测井仪器在石油勘探中扮演着重要的角色，它通过发送声波信号并分析信号的反射情况来获取地下岩石的参数信息。
在长期的使用过程中，声波测井仪器也会出现一些故障，影响到勘探工作的顺利进行。
及时的故障检修对于保证测井仪器的正常运行至关重要。
本文将主要探讨声波测井仪器的常见故障及原因分析、检修方法和步骤、维护与保养、应急处理措施以及常见维修案例。
通过对这些内容的详细讨论，读者可以更好地了解声波测井仪器的工作原理和结构，掌握故障检修的关键技术和方法，提高故障排除的效率和准确性。
本文还将总结经验、展望未来和重申故障检修的重要性，希望能为声波测井仪器的维护与管理工作提供一定的参考和帮助。
在实际操作中，科学合理地应用本文所述的故障检修方法和步骤，可以保证声波测井仪器的正常运行，确保勘探工作的顺利进行。
2. 正文2.1 常见故障及原因分析声波测井仪器在使用过程中可能会出现一些常见故障，以下列举了一些常见故障及其原因分析：1. 仪器无法启动或无法正常工作：这种情况通常是由于电源供应问题引起的。
可以首先检查电池是否放入正确位置，是否有足够的电量。
也要注意检查电源线是否连接正常，是否有断路或短路等问题。
2. 仪器显示数据异常：当声波测井仪器显示的数据与实际情况不符时，可能是由于传感器故障或数据传输错误引起的。
综合录井仪的常见故障与维修方法
综合录井仪的常见故障与维修方法综合录井仪是一种用于测量井内岩层参数和采集地下水文、地热物理、地震信息的仪器。
因为工作环境复杂和使用频率高，综合录井仪常常会出现各种故障。
下面我将列举一些常见的故障及其维修方法。
1. 电源故障电源故障包括电池欠压、电源输入断电等。
处理方法是检查电池电压等，更换电池或保证电源连通。
2. 仪器无法启动仪器无法启动可能是因为电源故障、主板故障或软件异常等原因。
解决方法是检查电源是否正常，检查主板连接和软件是否正常，适时更换电池、修复主板或重新安装软件。
3. 数据采集异常数据采集异常可能是传感器故障、信号线路连接不良或软件错误等引起的。
解决方法是检查传感器和信号线路是否正常，重新连接或更换故障部件，并重新检查软件设置。
5. 仪器误差大仪器误差大可能是因为仪器校准不准确、传感器老化或使用环境变化等原因。
解决方法是进行仪器校准，更换老化的传感器，并注意使用环境的稳定性。
6. 仪器灵敏度降低仪器灵敏度降低可能是因为传感器灵敏度减弱、噪声干扰或信号处理器故障等原因。
解决方法是更换传感器、减少噪声干扰并修复信号处理器。
7. 仪器显示异常仪器显示异常可能是因为显示屏损坏、软件错误或电路故障等原因。
解决方法是更换显示屏、重新安装软件或修复电路问题。
8. 仪器不能正常参与测量仪器不能正常参与测量可能是因为传感器灵敏度低、信号线路连接不良或测量参数设置不准确等原因。
解决方法是检查传感器灵敏度、信号线路并重新设置测量参数。
针对综合录井仪常见故障，我们应该通过仔细检查和识别故障原因，采取合适的维修方法进行修复，以保证仪器正常工作，提高工作效率。
在日常操作中定期进行仪器的维护保养，注意使用仪器环境和操作规范，可以有效减少故障发生的概率，并延长仪器的使用寿命。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井是一种利用声波传播和反射特性来获取地下岩石储层信息的测井方法。
声波测井仪器作为进行声波测井的工具，其稳定可靠的工作对于准确获得测井数据至关重要。
在实际操作过程中，声波测井仪器可能会出现一些故障，影响测井效果，因此需要进行故障检修。
本文将从仪器故障排查、故障分析和故障维修三个方面浅谈声波测井仪器的故障检修。
一、仪器故障排查在进行声波测井之前，首先需要对测井仪器进行一系列的检查和排查，以确保其正常工作。
包括检查仪器和连接线路是否完好，各个仪器功能是否正常，以及各个参数设置是否正确等。
如果在排查过程中发现异常情况，应及时标记并记录下来，以供后续进行故障分析和维修。
二、故障分析故障分析是找出故障原因的关键步骤，只有找准了故障原因，才能有针对性地进行维修。
影响声波测井仪器正常工作的故障原因可以有很多，常见的有以下几种：1. 传感器故障：传感器是声波测井仪器中最重要的组成部分之一，如果传感器发生故障，将直接影响仪器的工作效果。
常见的传感器故障有传感器失灵、传感器接触不良等。
可以通过检查传感器连接情况、更换传感器等方式来解决这类故障。
2. 电路故障：声波测井仪器中的电路系统是保证仪器正常工作的重要组成部分，如果电路出现问题，仪器将无法正常运行。
常见的电路故障有电路板短路、电路连接松动等。
可以通过检查电路板、重新连接电路、更换电路等方式来解决这类故障。
三、故障维修在找到了故障原因后，就需要进行相应的维修工作。
根据故障原因的不同，维修方法也不尽相同。
对于传感器故障，可以尝试更换传感器或重新连接传感器来解决；对于电路故障，可以尝试修复电路连接或更换电路板来解决；对于软件故障，可以尝试重新安装软件或更新软件版本来解决；对于电源故障，可以尝试更换电源线路或保证电源供电稳定来解决。
针对声波测井仪器的故障检修，需要进行仪器故障排查、故障分析和故障维修三个方面的工作。
只有通过系统的排查和分析，合理有效地解决故障问题，才能确保声波测井仪器的正常工作，准确获得测井数据，并为地下储层的评价和开发提供有力的支持。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井仪是一种用声波来测量地下岩石和地层物性的仪器，它在石油勘探和地质勘探中发挥着重要作用。
声波测井仪器也可能会出现各种故障，影响仪器的正常工作和数据的准确性。
对声波测井仪器的故障进行检修是十分重要的。
一、仪器故障的原因1. 电路故障：声波测井仪器内部有各种电子元件和电路，如果其中的某些元件或电路出现故障，就会影响整个仪器的正常工作。
2. 传感器故障：声波测井仪器需要通过传感器将声波信号发送到地层并接收返回的信号，如果传感器出现故障，就会导致信号的发送和接收不正常。
3. 软件故障：声波测井仪器通常配备有专门的软件，用于处理采集到的数据和生成报告，如果软件出现故障，就会导致数据处理不准确。
4. 机械故障：声波测井仪器的机械部分也可能出现故障，例如机械零部件的损坏或运动不畅等。
二、故障的检修方法1. 仔细查看仪器的外部和内部结构，检查是否有明显的损坏或松动的部件。
2. 使用测试仪器对电路进行逐一排查，找出哪个部分出现了故障。
3. 对传感器进行检查，确认其是否正常工作，并用仿真信号模拟地质条件，检查传感器的灵敏度和稳定性。
4. 对软件进行诊断和调试，确保其能够正常运行并对数据进行准确处理。
5. 对仪器的机械部分进行检查和维护，确保其各部件能够正常运转。
三、故障的排除和维修一旦确定了声波测井仪器出现了故障，就需要对其进行修复和维护。
首先是确定故障的具体位置和原因，然后根据具体情况进行相应的维修。
1. 电路故障：如果是电路出现了故障，首先需要确认是哪个元件出现了问题，然后进行更换或修复。
有时可能需要进行焊接或调整电路连接，确保其能够正常工作。
2. 传感器故障：对于传感器的故障，可能需要更换损坏的传感器，或者进行调整和校准以确保其能够正常工作。
3. 软件故障：对于软件的故障，可能需要重新安装或更新软件，或者对软件进行调试和修复。
四、检修后的测试和验证在对声波测井仪器进行了修复和维护之后，一定要进行测试和验证，确保仪器能够正常工作并且能够准确地采集和处理数据。
岩性密度测井仪工作原理与典型故障分析
岩性密度测井仪工作原理与典型故障分析岩性密度测井仪是一种广泛应用于石油地质勘探和工程中的高精度测量设备，主要用于获取岩石密度参数，从而为油气资源的勘探和开发提供重要的地质信息。
本文将介绍岩性密度测井仪的工作原理，并对典型故障进行分析和解决方法。
一、岩性密度测井仪的工作原理岩性密度测井仪通过向井眼内部发射一束射线，并测量射线在岩石中传播的速度和能量衰减情况，从而确定岩石的密度。
下面将具体介绍岩性密度测井仪的工作原理。
1. 射线传播速度测量岩性密度测井仪通常使用射线通过测井仪下放射线源发出的方式，利用探头测量射线通过岩石的传播速度。
由于射线在不同密度的岩石中传播速度不同，因此可以通过测量射线传播的时间和传播距离来计算岩石密度。
2. 能量衰减测量当射线穿过岩石时，会与岩石内部的原子发生作用，并且会发生能量的散射和吸收。
岩性密度测井仪可以通过测量射线的能量衰减情况来计算岩石的密度。
3. 数据处理岩性密度测井仪通过测量射线的传播速度和能量衰减情况，将获取的数据进行处理，得出岩石的密度参数，并将数据传输到地面上，进一步分析应用。
二、典型故障分析及解决方法岩性密度测井仪在使用过程中，常常会遇到各种故障，下面将对一些典型故障进行分析，并提出相应的解决方法。
1. 仪器运行不稳定当岩性密度测井仪在使用过程中出现运行不稳定的情况时，可能是由于仪器内部电路故障、探头与测井仪连接松动、电池电量不足等原因导致。
解决方法可以通过检查电路连接是否正常，重新连接探头和测井仪，更换电池来解决。
2. 数据采集异常在采集岩性密度数据的过程中，有时可能会出现数据量少、数据缺失等异常情况，这可能是由于测井仪内部传感器故障、数据传输线路故障等原因。
解决方法可以通过检查传感器连接是否正常，更换数据传输线路来解决。
3. 精度不符合要求在测量岩石密度时，如果仪器的测量精度不符合要求，可能是由于射线源能量不稳定、探头受到干扰等原因导致。
解决方法可以通过检查射线源能量是否稳定，排除探头受到外部干扰的情况来解决。
测井仪器常见故障及维修方式论述
测井仪器常见故障及维修方式论述测井仪器作为重要的油气勘探设备在石油的开发生产中扮演着不可或缺的角色，随着社会对石油能源需求的日益增加，测井作业的频率也不断上升，测井仪器由于种种因素出现故障在所难免，正确的故障排除以及维修是快速恢复测井作业的重要手段，随着数字化综合技术在测井仪器中的应用，对测井仪器的检修作业也提出了更高的要求。
标签：测井仪器;常见故障;维修方法前言：随着科技的进步，石油勘探和开采的机械化程度也日渐加深，测井技术与测井效率都取得了长足的进步，但在油气田开发过程中，由于测井仪器故障的影响，使得测井不能保持连续作业，因此，加强测井仪器的检修管理，排除隐患源头，是提高测井质量和效率的重要前提，本文就测井仪器常见故障进行分析，对维修管理方法进行简要阐述，以供参考。
1.测井仪器的故障判断在测井作业过程中，经常会发生因测井仪器故障不得不停止作业的情况，这就需要工作人员在短时间内对故障的原因给出大致的判断，如同中医确诊时的望、闻、问、切一样，测井仪器一样可以采取听仪器运行声音是否异常，观察仪器外观出现了哪些变化的方法来进行一个初步的判断，当然，现阶段的测井仪器都相当精密，科技含量也更高，简单的外观观察不足以彻底的了解和排除故障，这就需要检修人员有深厚的基本功，能够对仪器的内部结构、工作原理充分了解，快速锁定故障原因，准确判断故障部位，并提出有效的解决对策，及时替换零配件排除故障，确保测井作业的有序进行。
2.测井仪器故障的检修步骤测井仪器的故障的检修是有步骤的，第一步是要明确问题，仪器的故障多发生于现场，现场作业人员是仪器的操作者，所以，在发生故障后首先向操作人员询问仪器当时的工作状态，从细节上进行梳理，而后，进一步观察仪器各零部件的状态，仪器在静止状态下电路板方面是否有焊点或插件脱落，是否有其它配件松动或出现裂缝等问题;仪器在动态过程中是否有打火问题？是否有电流过大问题等，通过细致的观察明确故障问题所在;第二步是要进行深层探索，确定具体的部位，以免错判误判而造成仪器更大的损伤，这一步就需要检修经验相对丰富的人员结合仪器的结构和工作特点来明确故障所在位置的具体问题;最后一步就是排除故障，襩功能恢复了，故障原因清晰明了之后就需要对仪器进行快速检修，更换损坏的零部件，恢复仪器功能，以快速的投入到正常生产中。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井是一种常用的地球物理测井方法，利用声波在地层中传播的特性来获得地层的信息。
声波测井仪器是进行声波测井的关键设备，但由于工作环境复杂、使用频繁等原因，仪器也会出现各种故障。
及时进行故障检修对于仪器的正常使用和准确测量具有重要意义。
本文将对声波测井仪器的故障检修进行浅谈。
仪器故障的诊断是故障检修的第一步。
根据声波测井仪器的工作原理和故障现象，可以初步判断故障发生的位置和原因。
一般而言，常见的声波测井仪器故障包括传声器故障、电缆连接故障、数据采集系统故障等。
在进行故障检修时，可以首先根据故障现象进行分类，然后逐一排查可能的故障原因。
如果测量数据不稳定或无法正常采集，可能是由于传声器故障引起的，这时可以对传声器进行检查，看是否有损坏或掉落的现象。
针对具体的故障进行修复。
对于传声器故障，可以重新安装传声器或更换损坏的部件；对于电缆连接故障，可以检查连接是否松动或损坏，修复或更换连接器；对于数据采集系统故障，可以检查数据采集系统的设置是否正确，重新配置参数或软件。
在进行修复时，需要根据具体的故障情况选择相应的修复方案，并严格按照操作规程进行操作，确保修复过程的安全和准确性。
进行功能测试和校准。
在修复完成后，需要进行功能测试和校准，以确保仪器的性能恢复正常。
功能测试可以包括仪器的开关机、数据采集、数据传输等功能的测试，校准可以包括传声器的频率响应和灵敏度的校准。
通过功能测试和校准可以进一步验证修复的效果，并保证仪器在使用过程中的准确性和可靠性。
除了故障检修，平时的仪器维护和保养也是非常重要的。
定期对声波测井仪器进行检查、清洁和维护，可以及时发现和解决潜在问题，减少故障的发生。
在进行清洁时，应使用专用的清洁剂和工具，注意避免损坏仪器；在进行维护时，应根据厂家的要求进行相应的操作和更换。
声波测井仪器的故障检修是一项重要的工作，它关系到声波测井的准确性和可靠性。
通过仔细的故障诊断、正确的修复和严格的功能测试和校准，可以及时发现和解决故障，保证声波测井仪器的正常使用。
测井仪器的故障分析与排除思路
确 的进行处理 ． 下面我们 对几种常见 的故 障进行分析 ． 然后提 出排除
方 法 ３ ． １ 电缆 线 的 故 障
１ 测 井 系统 概 述
测井仪器（ 系统） 主要 是有这 三个 系统构成 的， 包括绞 车系统 、 地面 参数采集控制系统 以及井下 的测量系统等 绞车系统在测井仪器的系 统 中主要作用是提升及下放设备 ． 井下仪器提升及下放 是由绞车系统 来完成 ． 并且井下仪器的所有供 电以及信号传输都是通 过绞车系统来 进行 ． 绞车系统的运行 情况直接影 响到了测井工作 的运行情况 ． 是 非 常重要 的 地 面参数采集控制 系统主要的工作是对井下 仪器的供电 、 控 制以及采集面板（ 数据 采集１ 等等进 行控制 ． 该 系统的 主要作 用是为 了收集井下 的各种相关信息及 资料数据 井下仪器 的测量系统包括的 内容比较多 ， 有声波 、 中子 、 密度 和侧 向等等 ， 该 系统的 主要工 作为对 井下 的各种参数进行测量及分析 通过对测井仪器 的构成进行简单的 介绍． 我们大致能够 明白这个 系统工 作的原理 ． 根据这些信息 就能对 测 井仪 器中 出现 的不 同故障进行 准确的分析 ．然后再制定排 除的措 施． 这也是我们技术人员工作 的一个重点 内容 ． 必须要加强重视
科技・ 探索・ 争鸣
Ｓ ｃ 科 ｉ ｅ ｎ ｃ ｅ ＆ 技 Ｔ ｅ ｃ ｈ 视 ｎ ｏ ｌ ｏ ｇ ｙ 界 Ｖ ｉ ｓ ｉ ｏ ｎ
测井仪器的故障分析与排除思路
赵远 阳 （ 中海油 田服 务股 份有 限公 司 ， 河北 三 河 ０ ６ ５ ２ ０ １ ）
【 摘 要】 测井仪 器在运行（ 使用） 的过程 中， 必须要对其故障进行及时准确的分析 ， 然后根据 故障形成 的原 因进行排 除 本 文对测 井仪 器故
综合录井仪的常见故障与维修方法
综合录井仪的常见故障与维修方法
综合录井仪是一种用于在井口测量和记录地下井的各种工程参数的设备，常见故障可能包括以下几种情况：
1.电源故障：综合录井仪需要电源来运行，如果电源故障，可能导致仪器无法正常工作。
解决方法是检查电源连接是否正常，是否有电源输出或电池是否放电，如有必要更换电池或修复电源电路。
2.传感器故障：综合录井仪通过传感器来测量不同的参数，如温度、压力、流速等。
如果传感器故障，可能导致参数测量错误或无法正常记录。
解决方法是检查传感器连接是否正常，是否有松动或损坏，如有必要更换传感器或修复传感器电路。
3.数据传输问题：综合录井仪通常会将测量到的数据传输到数据采集系统进行处理和分析。
如果数据传输失败或出现错误，可能导致数据丢失或错误。
解决方法是检查数据传输线路是否正常，是否有松动或损坏，如有必要修复传输线路或更换数据传输设备。
在进行维修时，需要先排除硬件故障，例如检查电源线路、传感器连接、数据传输线路、存储器连接和显示屏连接是否正常。
如果硬件没有故障，可以尝试重新启动仪器或进行系统软件更新。
如果问题仍然存在，可能需要联系厂家或专业技术人员进行修理或更换部件。
建议在维修前阅读仪器的使用手册和维修手册，确保正确操作和维修。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井仪器是一种用声波来探测地层的仪器，广泛应用于油气勘探和地质勘探领域。
在使用声波测井仪器时，有时会遇到一些故障，影响仪器的正常工作。
本文将从仪器的工作原理、故障的分类、常见故障及其检修等方面进行浅谈。
声波测井仪器是通过向地层发射声波信号并接收反射信号来测量地层的声波速度、声波衰减等参数的。
它由发射器、接收器、信号处理单元等组成。
当仪器发生故障时，需要对故障进行检修。
声波测井仪器的故障主要分为硬件故障和软件故障。
硬件故障主要包括电源故障、放大器故障、传感器故障等；软件故障主要包括信号处理单元故障、数据传输故障等。
在检修声波测井仪器时，首先需要检查电源是否正常工作。
如果电源故障，可以检查电源线路是否接触不良，电源开关是否损坏等。
如果电源正常，可以检查放大器的工作情况。
如果发现放大器故障，可以检查放大器是否接触不良，放大器模块是否损坏等。
还需要检查传感器是否正常工作。
如果传感器故障，可以检查传感器是否接触不良，传感器模块是否损坏等。
对于软件故障，可以通过检查信号处理单元是否正常工作来判定。
如果信号处理单元故障，可以检查信号处理单元是否接触不良，信号处理模块是否损坏等。
还需要检查数据传输是否正常。
如果数据传输故障，可以检查数据线是否接触不良，数据传输模块是否损坏等。
在检修声波测井仪器时，需要手动排除故障。
首先需要查看仪器的工作状态，观察是否有异常现象。
然后根据异常现象进行分析，逐步排查故障原因。
在检修过程中，需要注意安全，避免对仪器造成进一步损坏。
在使用声波测井仪器时，还需要定期进行维护。
维护工作包括清洁仪器、检查连接线路、校准仪器等。
这些工作可以有效预防仪器故障的发生，保证仪器的正常工作。
水平井测井仪器常见故障分析及对策研究
一、水平测井仪器遥测水平测井仪器遥测是快速测井平台系统中井下单元的核心，与地面数控测井仪器完成双向通讯，采用标准串行接口与各智能化下井仪单元完成双向通讯，并具备普通电法，井温，张力。
泥浆电阻率，自然伽马补偿声波，高分辨率声波，自然带那位等信号处理能力。
在生产中经常遇到的问题有:PCM和地面通讯有误码信号幅度太小或畸变.。
可以改变地面PCM卡增益或者调整下井仪器的增益电阻。
PCM和地面通讯不正常，检查地面装表和下发工作令是否正常，如果正常检查单片机模块和解码编码电路是否正常。
PCM和电极系侧向连斜感应通讯不正常，检查通讯线的线间的绝缘情况。
伽马电路的检查和维修。
在检查伽马电路是要注意高压模块上断电后短时间内仍有高压，不要用手触摸。
伽马高压大约在1500V左右，如果没有则重点检查高压模块和供电的低压电源电路是否正常。
伽马没有数据或者数据不对，检查伽马高压，比较电平晶体及光电倍增管。
在生产中还经常发现光电倍增管的电阻网络出现故障而没有伽马数据。
若电极电路的电极测量值不对，用电极模拟盒对电极进行线性检查，如果线性不正常按电极有关说明维修，如果正常应主要检查加长电极，马笼头的绝缘通断。
伽马的高压电路由于使用时间的增长，由于绝缘的问题就会有机会和附近的回路地发生不规则的放电，从而引起高压不稳，影响伽马射线的接受。
其原因是遥测中的声波电路中的可控硅对地绝缘不良，在有负载的情况下就会出现电流变大的情况。
声波电路常规检测主要要检测发射高压电路和信号测量电路。
如果脉冲高压不正确，主要检查发射电源变压器的输入端，每次测井结束后应将仪器外表面上下接头清洗干净，并涂抹机油和硅脂加以保护下井仪器连续测井5次以上应该及时更换密封圈，仪器上井前，应加电检测仪器是否正常，保证测井成功。
二、测井仪器检修方法研究１.原理分析法。
原理分析法就是根据测井仪器的基本工作原理，从逻辑上分析各点基本特征的一种故障检修方法。
通过测试到的故障现象分析和判断故障原因的可能性，再缩小范围观察、分析、判断，直至找出故障原因。
哈里伯顿CSNG-Ⅰ测井仪故障分析与解决
一
个大 光电 倍增 管 和 Ｎ ａ Ｉ 晶 体 完成 ， 增 益 稳 定 主要 由
一
个小光电倍增管和脉 冲晶体完成 ， 数据采集部分由
补偿 自然伽 马能谱 测 井仪 （ Ｃ Ｓ Ｎ Ｇ—Ｉ ） 所 探测 的能 谱 可分 为高能谱 和低能谱 ， 低能谱 在 ０— ３ ５ ０ Ｋ ｅ Ｖ范 围
别 碳酸岩 、 砂岩储集 层和生油 岩岩相 的有 效方法 。
２ 补偿 自然伽 马能谱测 井仪基本 结构
补偿 自然 伽 马能 谱 测井 仪 可 分 为伽 马探 测 、 增 益 稳定 、 数 据采集 和数据处理 计算 四个 功能 区 ， 每一 功能 区可完成 相对独立 的功能 。其 中伽 马探测 功 能主要 由
思路 。
生的 脉冲， 形成了稳定谱 （ ６ ０ ｋ ｅ Ｖ ） 。数据采集板观 测稳定谱 ， 并用 校正高压 控制信 号 去控制 高 压板 ， 利用
高 压控制板 输 出， 改 变和校正 光电倍 增管 ， 迫使 ６ ０ ｋ ｅ Ｖ 谱 峰进入正 确位置 。
１ 补偿 自然伽 马能谱 测井仪 基本原理 Ｊ
０ 引 言
随着 中石 油长庆油 田上产 ５ ０ ０ ０万 吨后 ， 面临 的地
处理 计算 。同位素 ２ ４ １ Ａ ｍ每发 射 一个 仅粒 子 ， 同时 也 发 射一束 射线 。Ｃ ａ Ｆ晶体 检测 粒子 ， 但 对 射线 无
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井仪器是一种用于地质勘探的重要设备，它通过声波在地层中的传播情况来判断地层的物性参数，对于油田、地质勘探等领域具有重要意义。
由于使用环境复杂和设备本身的特性，声波测井仪器在使用过程中会出现各种故障，影响测量的准确性和可靠性。
对声波测井仪器的故障检修至关重要。
本文将对声波测井仪器的故障检修进行浅谈，希望能够为相关的技术人员提供一些帮助。
一、常见故障及原因分析1. 信号接收不良当声波测井仪器出现信号接收不良的故障时，首先要检查接收线路是否受损，是否有松动或接触不良的现象。
其次要检查接收器的性能是否正常，查看是否存在元件老化或损坏的情况。
最后还要检查信号接收的外部条件，例如是否受到干扰，是否有外界电磁场等因素影响。
2. 发射信号异常发射信号异常通常是由于发射元件或发射线路出现问题引起的。
首先要检查发射元件是否正常工作，查看是否有老化或损坏的情况。
其次还要检查发射线路的连接是否良好，是否存在线路短路、断路等情况。
设备的供电电压和电流也会对发射信号产生影响，需要进行检查。
3. 数据处理异常数据处理异常可能是由于采集的数据异常或处理器本身出现故障引起的。
首先要检查数据采集端的传感器是否正常工作，是否受到外界干扰等情况。
其次要对处理器进行检查，查看是否有软件或硬件故障的情况。
4. 仪器机械故障仪器的机械故障可能是由于零部件磨损、老化或损坏引起的。
在发现机械故障时，需要对仪器的零部件进行检查，及时更换或修复受损的部件，以保障仪器的正常运行。
二、故障检修方法1. 信号接收不良的检修方法对于信号接收不良的故障，首先要检查接收线路和接收器的连接情况，将断路或松动的线路重新连接好。
若线路连接良好，但仍然出现信号接收异常，可以考虑更换接收器，或者检查外部环境，消除外界干扰因素。
三、故障预防措施除了及时检修声波测井仪器的故障外，预防故障的发生同样重要。
以下是一些常见的故障预防措施：1. 定期检查和维护声波测井仪器，发现问题及时处理，避免故障进一步恶化。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井仪器是一种用于测量岩石中孔隙度、孔隙结构和流体性质的仪器。
通常情况下，声波测井仪器能够准确地获取地下岩石的物理特性信息，对于油田勘探和开发具有重要意义。
由于测井环境复杂，设备长时间工作，故障的发生是不可避免的。
故障的及时发现和处理对于保证测量数据的准确性和仪器的正常运行至关重要。
本文将从声波测井仪器的故障原因、故障检修方法等几个方面对声波测井仪器的故障检修进行浅谈。
一、声波测井仪器的故障原因1. 传感器损坏：传感器是声波测井仪器中非常重要的一个组成部分，传感器的损坏会导致测井数据的不准确。
传感器损坏的原因可以是长时间工作、外部环境恶劣、振动等。
2. 连接线路故障：连接线路故障会导致传感器无法正常工作，从而影响测井数据的准确性。
3. 仪器内部部件老化：长时间工作会导致仪器内部部件的老化，如电池、电路板等。
4. 外部环境因素：如高温、潮湿等外部环境因素也会影响声波测井仪器的正常运行。
1. 传感器损坏的检修方法：当传感器损坏时，首先需要检查传感器的工作状态和连接线路是否完好。
如果发现传感器损坏，需要及时更换传感器，并调试仪器，确保传感器的正常工作。
2. 连接线路故障的检修方法：连接线路故障是声波测井仪器常见的故障之一。
当发现连接线路有故障时，需要及时更换或修复连接线路，保证传感器和数据采集系统之间的连接正常。
3. 仪器内部部件老化的检修方法：当仪器内部部件老化时，首先需要对仪器进行全面的检查，包括电池、电路板、电子元件等，确定哪些部件需要更换或修复。
4. 外部环境因素的检修方法：外部环境因素对声波测井仪器的影响是不可忽视的，为了减少外部环境因素对声波测井仪器的影响，需要采取一些措施，如增加防护措施、定期检查和维护仪器等。
1. 认真阅读仪器的使用说明书，了解声波测井仪器的工作原理和结构，以便在故障发生时能够快速准确地判断故障原因。
2. 定期对声波测井仪器进行检查和维护，包括传感器、连接线路、电池、电路板等部件的检查和维护。
注入井测试中仪器卡掉原因分析及解决方法的探讨
注入井测试中仪器卡掉原因分析及解决方法的探讨注入井测试是石油开采过程中的关键环节之一，主要目的是评估井口流体和地下储层的动态性能，特别是确定储层渗透率等参数。
然而，在进行注入井测试时，有时会出现仪器卡掉的情况，这会对测试过程产生严重影响。
因此，下面将对注入井测试中仪器卡掉的原因进行分析，并探讨解决方法。
导致仪器卡掉的原因多样化，可能是由于操作不当、设备故障、储层条件等多种因素导致。
下面将详细分析可能的原因，并提出相应的解决方法。
1.操作不当:在注入井测试过程中，操作不当可能是导致仪器卡掉的主要原因之一、例如，注入速度过快、压力控制不当、阀门关闭不严等问题都可能导致仪器卡死。
解决方法：在进行注入井测试时，需要操作人员具备一定的经验和技能。
可以通过培训和指导，提高操作人员的技术水平。
此外，使用先进的自动控制系统和仪器可以帮助避免操作不当导致的卡死问题。
2.设备故障:设备故障是导致仪器卡掉的另一个重要原因。
例如，传感器损坏、阀门堵塞、泵损坏等都可能使仪器无法正常工作，进而导致卡死。
解决方法：维护和检修设备是避免仪器卡掉的关键。
定期检查设备的运行状态，及时更换损坏的零部件，可以预防设备故障导致的仪器卡死。
此外，备用设备的准备和现场技术人员的快速反应能力也很重要，一旦发生设备故障，能够及时切换到备用设备，确保测试正常进行。
3.储层条件:储层条件是影响注入井测试中仪器卡掉的重要因素。
例如，储层存在严重的压力不均匀、气体积聚、沉积物的存在等情况都可能导致仪器卡死。
解决方法：在进行注入井测试前，需要对储层条件进行充分分析和评估。
根据储层特性，选取合适的测试仪器和方法，尽量避免注入井测试过程中的卡死问题。
如果储层条件复杂，可以采用先进的测试技术，如增加泵压力和流量，注入一定比例的清洁液体等，以克服储层条件带来的困难。
综上所述，注入井测试中仪器卡掉的原因多样化，解决方法也需要结合具体情况采取。
操作不当、设备故障和储层条件都可能导致仪器卡死，因此，提高操作人员的技术水平、定期检查设备的运行状态、充分分析和评估储层条件等都是预防仪器卡死的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｒ２。
③检查程序控制芯片Ｄ４、２７６４是否正常，若损
坏则会将ＶＭＯＳ管同时导通，导致电源短路烧坏
２．２．２直流正常而交流不正常
①半波供电或无信号输出。
②观察电测板上的两个磁盒是否断线．或用万 用表测量每个磁盒中三组线圈的通断情况。 ２．２．３供电正常测井曲线不正常（电极系线路及地
面电极完好）
２．２．１直流无输出
板上．上面七块。从右至左按１、２、３、４、５、６、７的顺序 排列．下面一块是第８块）。
２．３声波探管故障
①～般需检查电源板上Ｒ２（３９—２／ｗ）保护是否
烧坏，若烧坏更换该元件，否则检查焊盘上与Ｒ２相 连的印刷线路条是否烧断开路。
①地面正常，井下不正常。探管上下部分电气连
接线破损或是电缆绝缘破坏，若探管四号缆芯与铠 皮（五号缆芯）绝缘，地面测试正常，下井后则测不出 曲线。因为四号缆芯是接电源０Ｖ，外管（即铠皮）接一
测井故障等常见故障类型。通过对各类故障因素进行剖析，指出了故障易发生的部位。并详细的介绍了检查的方法 及故障的排除步骤。
关键词：ＴＹＳＣ一３Ｑ型数字测井仪；ＰＳＪ一２型数字测井仪；故障类型；排除方法
中图分类号：Ｐ６３１．８ 文献标识码：Ａ
目前国内常用测井仪器有两大类型，一是 ＴＹＳＣ一３Ｑ型数字测井仪，二是ＰＳＪ一２型数字测井 仪，下面根据仪器的相关使用说明和使用中遇到的 问题，对这二类设备的常见故障进行分析。
④探管顶部七芯插头第五芯与三侧向Ｂ，Ｎ焊
盘是否接通．与铠皮是否接通。 ２．６井温井液电阻率探管
①降压电阻功率不够发热，有时焊锡有脱焊。 ②井液电阻率测量前要将管内泥块清洗干净，
以免水流不畅，测量不准确。
②测示线连接正常，用电缆连接器测量不正常。
短路的原因有以下几种：探管连接器插入时，探管内 上接头的５号缆芯碰外壳：连接器内的５号缆芯与 ４号缆芯绝缘破坏；绞车控制面板系统的０ｖ碰铠皮 （绞车机械传动部分），或光电码盘的外壳与内部的 Ｗｅｌｌ
１．１．２测量不正确
⑤发射换能器时响时不响。故障原因为：２００Ｖ
接触不好；一７Ｖ时通时不通（主要换外壳上下外管）； 同步信号插头接触不好。 １．３密度三侧向探管故障
①探管无信号输出或接电时信号变形。可检查
传输板输出电容Ｃ１７或Ｖ１、Ｖ２二极管。
②电源不振荡，无低压＋１３Ｖ输出（在２Ａ板
上）。故障原因为：２Ａ板上Ｖ４、Ｖ５损坏，使Ｖ２Ｖ３无 极电压，不能振荡。（２）２Ａ板上Ｖ２、Ｖ３损坏，因Ｖ２、 Ｖ３的ｂｅ反向耐压低于５Ｖ，Ｖ４、Ｖ５串接在ｂｅ板上， 提高了Ｖ２Ｖ３反向耐压。只要Ｖ４、Ｖ５损坏，必导致 Ｖ２、Ｖ３损坏。
Ｌｏｇｇｅｒ
③温度故障可能是感温探头进水或探头上有泥
块包裹。 通过上述对二种类型的测井仪故障分析。可以 得出。任何故障的查排需遵循由易到难．由硬件到软 件的顺序。
Ｍａｌｆｕｎｃｔｉｏｎ
Ａｎａｌｙｓｉｓ ａｎｄ Ｅｌｉｍｉｎａｔｉｎｇ Ｔｈｏｕｇｈｔｓ
Ｄｅｎｇ Ｈｏｎｇｑｉ，Ｌｕ Ｙｏｎｇ
（Ｇｅｏｐｈｙｓｉｃａｌ Ｗｅｌｌ Ｌｏｇｇｉｎｇ Ｃｅｎｔｅｒ，ｔｈｅ Ｔｈｉｒｄ Ｅｘｐｌｏｒａｔｉｏｎ Ｔｅａｍ，Ａｎｈｕｉ Ｂｕｒｅａｕ ｏｆ Ｃｏａｌ Ｇｅｏｌｏｇｉｃａｌ Ｅｘｐｌｏｒａｔｉｏｎ，Ｓｕｚｈｏｕ，Ａｎｈｕｉ ２３４０００）
井常见故障．用示波器观察井下探管传到井上的信 号。若发现各道信号正常，但波形上加有一个正负波 形，说明三侧向供电方波串入信号线或０Ｖ线。检 查＋、一信号，ＯＶ四缆芯对机框的绝缘，使其大于
１０ＭＱ以上。
（Ｄ无＋７Ｖ电压。故障原因为：电源板ｘ３插件接
触不好２００Ｖ没接上：电源板Ｒ１或Ｒ２电阻脱焊， ２００Ｖ断开；电源板稳压管Ｖｌ、Ｖ２坏；电源板稳压管
Ｖ２和：６Ｖ线断开。
④自然伽马，长短源距某道无信号。故障原因
为：各个板相应三极管３ＤＧ６易坏；Ｄ３、ＣＤ４０１或６Ａ 板４０６９坏：若以上都无异常，可将自然伽马长源矩 板中信号短路，若信号通过可排除其一。 １．４井温、井液电阻率探管故障
．（参±Ⅳ低于２Ｖ。导致此类故障原因为：下井电
二．源（６０ｍＡ）不正常；稳压管稳定电压低。解决方案：调 、’整电流到６０ｍＡ重新换稳压管，使电压在１２—１３Ｖ。
出限位二极管是否短路。
③供电部分过流保护不保护（２４ｍＡ）。一般为
３ＤＫ４Ｂ坏。
④当某一道出现输出幅度变小或不稳定时，检
查该通道正负采样保持电容是否漏电。
２．２．４自然电位的影响
④电阻率输出波形不稳定。检查Ｄ３一Ｄ８波形是
否正常（２７６４程序片是否正常）。
２
①由于孔内泥浆不均匀，使自然电位曲线基线
飘移，重新循环泥浆后再测自然电位曲线。 ②测量过程中电缆提升速度尽量匀速，若加速 将导致曲线变形，造成假异常。 ③工业散电对自然电位测量产生影响，如电焊 机变压器使产生有规则的锯齿状干扰。因此地面电 极应尽量远离电力装置，遇此现象时，可将数据采集 面板接地插孔连接大地。 ２．２．５面板常见故障
１
③曲线单收正常．双收正跳。故障原因为：双收 进入井径扩大区；双收放大部分数低；双收换能器灵 敏度低。
④不发射声波。故障原因为：２００Ｖ没有下到发
射电路板“ｌ”点；没有同步信号，或是２Ａ板２Ｖ６三 极管基极没有正负脉冲．或是２Ａ板２Ｖ７管坏；２Ａ 板Ｘ６插座线点到发射电路板“２”点不通；１Ａ板一６Ｖ 和发射电路板“５”点不通：发射电路板可控硅坏（一
密度三侧向探管中的２、４缆芯短接并与七芯插 头的２、４相接，外壳为０Ｖ，有三根缆芯与铠皮绝缘， 即可正常测井，其缆芯间不能出现短路或断路，否则 无法正常测井。
①缆芯绝缘不好。电缆连接器上的七芯插头在
使用过程中，表面清理不干净，潮气进入，会造成绝 缘下降，出现击穿现象，探管供电电压下降至５０伏 左右，探管工作不正常，应检查更换七芯插头；连接 器绝缘套破损，需更换；电缆受损，缆芯绝缘破坏，应 及时查找损坏位置。
ＰＳＪ一２型数字测井仪常见故障
２．１数字测井面板故障 测试面板相应部位的电压值．并与电压标值对 比，判断其故障原因（表１）
表１面板压标值及故障分析对照表 Ｔ曲ｌｅ １ Ｄｉｇｉｔ蚰ｐａｎｅｌ（ｖｏｌｔａｇｅ，ｃｕｒｒｅｎｔ）ｎｏｒｍａｌ
ｖａｌｕｅ ａｎｄ
ｍａｌｆｕｎｃｔｉｏｎ
ａｎａｌｙｓｉｓ
ｃｈｅｃｋ ｌｉｓｔ
②检查安带有散射片的电测供电功放管是否与
外壳短路。
万方数据
４８
中国煤炭地质
第２０卷
ｌＯＶ，当探管遇水后一ｌＯＶ与ＯＶ短路。
０Ｖ短路，由于光电码盘的外壳与铠皮相连，将导致 工作台上的地面控制面板与铠皮短路。
２．５三侧向故障
②探管不发射。原因一般是高压密封插头接触
不良、连线破损与外壳短路等造成换能器不发射。听 不到响声，可首先用万用表连接在面板上．检查下井 电流，如有电流，可能是由连接器至探管部分短路引 起，或是探管电子线路部分有故障。先检查探管插 头、连接器插头等有无短路或者潮湿现象。再检查探 管电子线路发射部分，如Ｖ３、Ｖ４（３ＤＧ２２），ｃ１、ｃ２ （４００Ｖ），Ｔ１（发射晶体）。
ａｒｅ
ｄｉｇｉｔ丑Ｊ
ｔｏ
ｃｏｍｌｎｏｎ．Ｔｈｒｏｕｇｈ
ａｌｌ ｍａｎｎｅｒ ｏｆ ｍａｌｆｕｎｃｔｉｏｎ ａｎａｌｙｓｅｓ ｈａｖｅ ｐｏｉｎｔｅｄ
ｏｕｔ
ｐｏｓｉｔｉｏｎｓ ｅａｓｙ
ｈａｐｐｅｎ，ａｎｄ ｉｎｔｒｏｄｕｃｅｄ ｃｈｅｃｋｉｎｇ ｍｅｔｈｏｄｓ ａｎｄ ｍａｌｆｕｎｃｔｉｏｎ ｅｌｉｍｉｎａｔｉｎｇ ｐｒｏｃｅｄｕｒｅｓ ｉｎ ｄｅｔａｉｌ．
第２０卷１２期 ２００８年１２月
文章编号：１６７４—１８０３（２００８）１２－００４６－０３
中国煤炭地质
ＣＯＡＬ ＧＥＯＬＯＧＹ ＯＦ ＣＨＩＮＡ
Ｖ０１．２０ Ｎｏ．１２ Ｄｅｃ． ２００８
测井仪器的故障分析与排除思路
邓红旗．陆勇
（安徽省煤田地质局第三勘探队物探测井中心．安徽宿州２３４０００） 摘要：ＴＹＳＣ一３Ｑ与ＰＳＪ一２型数字测井仪是目前煤田测井中常用的二种测井仪器，在使用过程中难免发生诸如测井 控制故障、声速探管故障、密度ｉ侧向探管故障、井温、井液电阻率探管故障、电法面板故障、数字测井面板故障、电
作者简介：邓红旗．男．大专学历．助理工程师．毕业于长安大学。
①Ｌｌ温信号变压异常，感温元件密封不好。
万方数据
１２期
邓红旗，等：测并仪器的故障分析与排除思路４７
②没有±１２Ｖ、±６Ｖ电压，或某一电压没有。故障
原因为：电源板Ｘｌ连接器接触不好，２００Ｖ没接上； 电源板ＤＷＩ—ＤＷ４稳压管无元件；电源板Ｒ１Ｒ２电 阻断开；电源板Ｘ２连接器接触不好。 ③传输板无ｗ．ｚＢ信号传输板无Ｄ１、Ｄ２信号， 井温（Ｌ１）无输出信号。故障原因为：传输板ＣＤ４０６０ 坏；ＣＤ４００１坏：ＣＤ４０２２坏；感温元件坏；ＢＸ－ＪＷ２Ａ 板坏；ＢＸ—ＪＷ板Ｄ１坏．Ｖ／Ｆ、Ｃ３２坏。故障排除：出现 以上问题，更换元件；若测温板Ｘｌ的连接器２、３脚 无０．７Ｖ电压，重新换感温元件；用万用表检查ＴＰ２ 点有正电压．如无电压重新换件。用示波器检查其波 形，如有异常则该处有故障。
探管名称探管号
电流
正负电压
故障分析
①Ａ、Ｂ下井供电源故障。Ａ、Ｂ电源内有Ｒ２保
护电阻，当电源超负荷时会烧断电源输出为零，此时 需更换３９Ｑ，１Ｗ小电阻；１２Ｖ稳压器件ＵＹ６、７８１２ 坏，该器件损坏导致１２Ｖ断路后Ａ、Ｂ无输出电压。
②按回放（ＨＰ）链或设置（ＳＴＯ）键失灵。不能更
换探管号。这是存储器（共有８块）第一块坏，如果手 头没有配件．可将第８块存储器换到第１块（在线路 ２．２电测井故障
Ａｂｓｔｒａｃｔ：Ｔｈｅ
ＴＹＳＣ－３Ｑ
ａｎｄ
ＰＳＪ－２ ｄｉｇｉｔａｌ ｌｏｇｇｅｒｓ
ａｒｅ
ｃｏｍｍｏｎｌｙ ｕｓｅｄ ｉｎ
