框架梁中钢筋下料长度的计算
手工计算钢筋公式大全
手工计算钢筋公式大全No1 钢筋下料长度计算公式梁板钢筋的下料长度=梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=6．25d135°弯钩=90度弯勾＝3．5d45度弯勾＝4．9d再减去度量差：30度时取0．3d＼45度0．5d＼60度1d＼90度2d＼135度3d如果是一般的施工图纸按上面的方法就可以算出来，如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度外包长度+弯勾长度-6d（6D是3个90°的量度差）弯勾长度（直径）6加100\8加120\10加140 或箍筋个数=梁构件长度-(25保护层)*2／箍筋间距+1No2 预算中钢筋量的计算公式箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢（贯通筋）的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系，两端不一定长度相等箍筋计算按照净跨-50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题，也就是谁时谁的支座的问题基础是柱、墙的支座，柱是梁的支座，梁是板的支座、次梁以主梁为支座。
纵向钢筋锚入支座；横向钢筋（箍筋）不进支座，进入支座也是构造要求不是受力要求。
柱、墙进入支座的插筋之箍筋不起箍筋作用，只起稳定作用，只要一个大的方框箍就行，真正上面柱中起箍筋作用时需要隔一拉一。
梁进入支座时也是纵筋进入，但连梁到了顶层要求箍筋进入支座，因为顶层连梁上部受力筋在表皮，锚固不可靠，要靠箍筋把它约束住，不崩出去。
梁箍筋的计算长度是每跨的净跨长减去100MM，也就是说，梁的箍筋是从柱边50MM开始布置的，柱中不布置梁箍筋，但柱箍筋必须布置且加密；这一点在中国抗震设计规范中有明确规定；梁钢筋的锚固问题只与梁下部存不存在支座有关，与支座究竟是柱还是墙或者是其他主梁无关；梁钢筋在支座内的锚固长度问题与梁的类型（框架梁＼次梁）和支座类型（边支座＼中支座）有关；框架梁在边支座的锚固长度是0．4倍LAE（LAE为一个锚固长度）＋弯钩15D（D为钢筋直径）；如果边支座的宽度本身不小于钢筋的一倍锚固长度+5d，框架梁的钢筋则可以不必弯钩进行直锚，但此时直锚长度必须不小于一倍锚固长度；框架梁底筋在中支座的的锚固长度为一倍LAE，面部通长筋在跨中1／3区域内连接（冷接或焊接或机械连接），须满足连接长度规范；次梁在边支座的锚固长度是直段12D＋弯钩15D，在中支座的锚固长度是12D；记住了，这就是框架梁与次梁的区别；关于梁中架立筋＼构造腰筋＼抗扭腰筋的连接长度，是一般人容易出错的一个问题：梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D，抗扭腰筋的方式同梁中主筋一样，遵守受力主筋的连接规范；主梁箍筋的加密长度问题，一般人只知道是梁高的1．5倍，此识有误．实际是，一级抗震结构，主梁箍筋加密长度是梁高的2．0倍，二三四级抗震结构，才是梁高的1．5倍柱1/6L．第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋s上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
框架梁钢筋下料长度的计算
拉筋只勾住主筋时，其长度计算公式如下： 拉筋长度=（梁宽-保护层×2-箍筋直径×2+1/2×拉筋直径×2）+1.9×拉筋直径×2×2
任务二 框架梁钢筋下料长度的计算
其中： 1.梁宽-保护层×2-箍筋直径×2是指拉筋只勾住主筋时的外边线的长度，因为混凝土保护 层厚度是指结构构件外边线到最外钢筋外边线长度； 2.梁宽-保护层×2 是指当拉筋同时勾住纵筋和箍筋时，外边线的长度； 3.1/2d×2是扩到两边拉筋中心线的长度，1.9d是拉筋做135°弯折的延伸值； 4（10d，75）是指弯钩弯折后的平直延伸长度。
任务二 框架梁钢筋下料长度的计算 屋面梁计算方法同楼层框架梁。
谢谢
任务二 框架梁钢筋下料长度的计算
目录
01 框架梁内纵筋计算 02 框架梁内箍筋计算 03 框架梁内拉筋计算 04 吊筋下料计算
任务二 框架梁钢筋下料长度的计算
一、框架梁内纵筋计算 现依据图2-6所示框架梁的钢筋布置，分别按以下公式进行下料长度计算：
任务二 框架梁钢筋下料长度的计算
（一）上部纵筋计算 上部通长筋长度=总净跨长+左支座锚固长度+右支座锚固长度 +搭接长度×搭接个 数 上部边支座负筋（第一排）左支座锚固长度 上部边支座负筋（第二排）左支座锚固长度 上部中间支座负筋（第一排）=×2+支座宽度 上部中间支座负筋（第二排）=×2+支座宽度 净跨度值为左跨和右跨之较大值 架立筋长度＝净跨-两边负筋净长+150×2
框架柱钢筋下料长度计算第三章
第三篇：钢筋的下料长度计算
1.当直锚长度＜LaE（La）时：
长L1= Hn - max｛Hn／6，ｈc，500｝+0.5LaE
绑扎搭接
抗震情况： （如图3-3-7所示）
L2=12d
短L1=Hn -max｛Hn／6，ｈc，500｝-1.3 LlE +0.5LaE 长L1= Hn - max｛Hn／6，ｈc，500｝+0.5LaE
短L=Hn -max｛Hn／6,ｈc,500｝- max｛500,35d｝+ LlE
第三篇：钢筋的下料长度计算
绑扎搭接
焊接连接 （机械连接类同）
长L= Hn +La 短L= Hn - 1.3 Ll +La
长L= Hn - 500+ La
短L=Hn -500 - max｛500，35d｝+La
非抗震情况
注：Hn下是相邻两层下层的净高，Hn上是相邻两层上层的净高。
第三篇：钢筋的下料长度计算
① ②
1.焊接连接
当中间层层高不变时 L=Hn+梁高ｈ （即层高）
当相邻中间层层高有变化时
L= Hn下 - max｛Hn下／6，ｈc，500｝+ 梁高ｈ+ max｛Hn上／6，ｈc，500｝
绑扎搭接： L=层高+ Ll 焊接连接： L=层高
第三篇：钢筋的下料长度计算
第二节 框架柱底层纵向钢筋加工尺寸、下料长度计算
插筋的计算
计算插筋之前，我们先要熟悉抗震或非抗震KZ纵向钢筋连接构
造。（见教材图3-3-2、图3-3-3）
1.插筋计算公式（如图3-3-4所示）
基础顶面
Ｌ1ａ
图3-3-4
插筋加工尺寸 L1=基础顶面内长L1b+基础顶面以上的长L1a

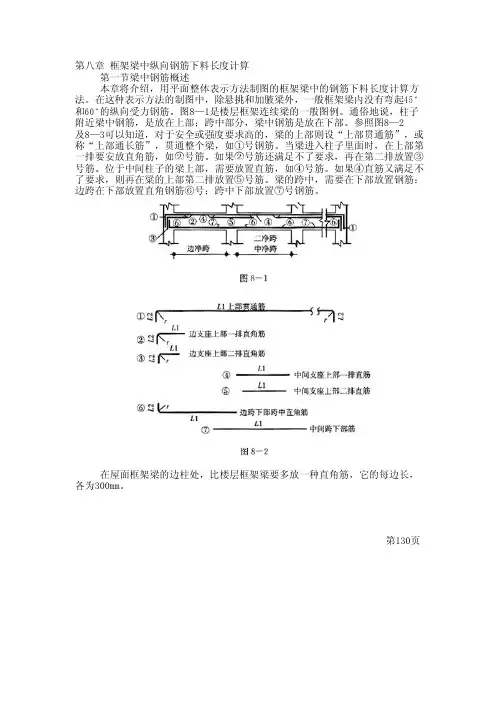

第八章_框架梁中纵向钢筋下料长度计算
通过上面讲解，已经知道框架连续梁，分为楼层框架连续梁和屋面框架连
续框架梁。然而，从抗震角度看，又区分为：一级抗震；二级抗震；三级抗震；
四级抗震和非抗震。综上所述，类别就有十种。这里跨度还没有考虑进去。
抗震等级，对梁中钢筋下料汁算，有什么影响呢?抗震等级除了对于梁在构
第二节 贯通筋的加工、下料尺寸
一、贯通筋加工下料尺寸计算推导
贯通筋的加工尺寸，分为三段，参看囤8—4。
图中“≥0．4LaE”，表示一、二、二、四级抗震等级钢筋，进入柱中，水
平方向的锚固长度值。括弧，P的“o．4La”，表示非抗震等级钢筋，进入柱
小，水平方向锚固长度值。图中“15d”，表示在柱中竖向的锚固长度值。
边跨在下部放置直角钢筋⑥号；跨中下部放置⑦号
各为300mm。
第130页
当梁的上部，没有放置通长筋时，由于构造上的需要，可以在粱的上部放
置搭接架立筋：边跨放置边跨搭接架立筋；跨中放置跨中搭接架立筋。
根据需要，有时在梁中放置“下部贯通筋”。不论是“上部贯通筋”或“
造厂有一定要求外，对于梁体中的钢筋，伸人柱体部分，埋人尺寸，以及搭接方
面，是有不同尺寸要求的。呵想而知，抗震等级愈高，埋入和搭接尺寸愈大。
图8—1为了更清楚地表达纵向受力钢筋，故意没有画出箍筋。不是箍筋不
重要，而是箍筋在框架梁中，在没有弯起钢筋的情况下，不只是构造上的要求，
还起着受力功能作用。箍筋的下料长度计算，前面已经讲过厂。
第八章 框架梁中纵向钢筋下料长度计算
第一节梁中钢筋概述
本章将介绍，用平面整体表示方法制图的框架梁中的钢筋下料长度计算方
法。在这种表示方法的制图中，除悬挑和加腋梁外，一般框架梁内没有弯起4 5 °

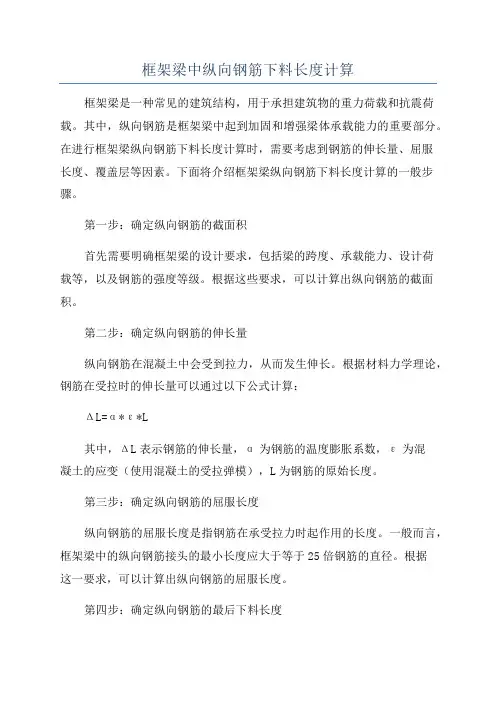

框架梁中纵向钢筋下料长度计算
框架梁中纵向钢筋下料长度计算框架梁是一种常见的建筑结构，用于承担建筑物的重力荷载和抗震荷载。
其中，纵向钢筋是框架梁中起到加固和增强梁体承载能力的重要部分。
在进行框架梁纵向钢筋下料长度计算时，需要考虑到钢筋的伸长量、屈服长度、覆盖层等因素。
下面将介绍框架梁纵向钢筋下料长度计算的一般步骤。
第一步：确定纵向钢筋的截面积首先需要明确框架梁的设计要求，包括梁的跨度、承载能力、设计荷载等，以及钢筋的强度等级。
根据这些要求，可以计算出纵向钢筋的截面积。
第二步：确定纵向钢筋的伸长量纵向钢筋在混凝土中会受到拉力，从而发生伸长。
根据材料力学理论，钢筋在受拉时的伸长量可以通过以下公式计算：ΔL=α*ε*L其中，ΔL表示钢筋的伸长量，α为钢筋的温度膨胀系数，ε为混凝土的应变（使用混凝土的受拉弹模），L为钢筋的原始长度。
第三步：确定纵向钢筋的屈服长度纵向钢筋的屈服长度是指钢筋在承受拉力时起作用的长度。
一般而言，框架梁中的纵向钢筋接头的最小长度应大于等于25倍钢筋的直径。
根据这一要求，可以计算出纵向钢筋的屈服长度。
第四步：确定纵向钢筋的最后下料长度最后下料长度是指在考虑伸长量和屈服长度后，钢筋的最终长度。
该长度应满足以下两个条件：1.纵向钢筋的实际长度大于屈服长度；2.纵向钢筋的实际长度减去伸长量大于等于最后下料长度。
根据这两个条件，可以计算出纵向钢筋的最后下料长度。
需要注意的是，在进行纵向钢筋下料长度计算时，还需要考虑到梁端的弯钩长度、悬挑梁的纵向钢筋长度等因素。
这些因素可以根据具体情况进行调整，以满足设计要求。
总结：框架梁纵向钢筋下料长度计算是一项重要的工作。
通过上述步骤的计算，可以确定钢筋的最后下料长度，以便在实际施工中进行钢筋的加工和安装。
这样可以确保纵向钢筋在承载荷载时有足够的长度和截面积，从而满足梁的设计要求。
钢筋下料长度的计算
6＃钢筋—下部钢筋＝Ln--保护层+15d
2、箍筋
（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
钢筋下料长度的计算
钢筋因弯曲或弯钩会使其长度发生变化，在施工配料中不能公根据施工图所示尺寸下料；必须考虑混凝土保护层、钢筋弯曲、弯钩等因素，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：
表2-9单个弯钩增加长度1
注：某些施工或预算手册中的弯钩增加长度公式为：
弯钩角度α180°135°90°
弯钩增长公式Lz3d+-2.25d3d+-2.25d3d+-2.25d
弯钩增加长度6.25d4.9d3.5d
表2-9单个弯钩增加长度2
二、钢筋弯曲调整值
由于钢筋弯曲时，外侧伸长，内侧缩短，只有轴线长度不变。因弯曲处形成圆弧，而设计图中注明的量度尺寸一般是沿直线量外包尺寸。外包尺寸和钢筋轴线长度（下料尺寸）之间存在一个差值，即弯曲钢筋的量度尺寸大于下料尺寸，如图2-29示。两者之间的差值叫弯曲调整值，量度尺寸-下料尺寸=弯曲调整值或下料尺寸=量度尺寸-弯曲调整值
D=5d2.29d
135°0.236D+1.65dD=4d2.59d
D=5d2.83d
表2-10钢筋弯折时的弯曲调整值1
弯起角度α弯曲调整值公式弯曲直径D取值弯曲调整值
钢筋下料长度如何计算
钢筋下料长度如何计算
首先，要了解钢筋的长度计算需要以下几个要素：梁、柱的尺寸、钢筋的直径和受力形式。
1.梁的钢筋下料长度计算：
钢筋需要在梁的受力区域覆盖，以保证梁的受力性能。
一般情况下，梁的钢筋覆盖层厚度为25mm。
所以，钢筋下料长度 = 梁的截面尺寸 - 钢筋直径 - 钢筋覆盖层厚度的两倍。
2.柱的钢筋下料长度计算：
柱的钢筋下料长度根据钢筋受压区的高度来确定。
一般情况下，钢筋的下料长度应该大于等于受压区高度的两倍。
受压区高度计算可以根据静力分析进行，也可以根据规范中的柱受力图表进行查找。
3.钢筋的受力形式：
钢筋受力形式有拉力和压力两种。
对于拉力钢筋，其下料长度应为实际需要长度加上一定的储备长度，以便于施工时的调整。
对于压力钢筋，其下料长度应满足钢筋的受压区高度的要求。
需要注意的是，以上的计算方法是基于一般情况下的设计规范和施工要求。
在实际工程中，可能会存在一些特殊情况，比如斜梁、悬挑梁等，需要根据具体情况进行调整和计算。
并且，钢筋的下料长度还需要根据标准长度进行合理的排布和搭接，以尽量减少钢筋的浪费。
总之，钢筋下料长度的计算是建筑工程中重要的一环，需要结合具体的工程设计和规范要求进行计算，并合理安排钢筋的搭接和排布，以确保施工的质量和效率。
建筑知识-钢筋下料计算公式
钢筋下料计算公式钢筋下料计算公式(结合G101图集)框架梁1。
上部贯穿钢筋(上部贯穿钢筋)长度=左支撑锚固右支撑锚固2的净跨度长度。
端撑负筋端撑负筋长度：第一排为LN/3端撑锚固值；第二排在LN/4端承锚固值的钢筋下.钢筋下料计算公式(结合G101图集)框架梁1、上层贯通钢筋上部贯穿钢筋长度(上部贯穿钢筋)=左支座贯穿锚固和右支座锚固的净跨度长度2.端部支撑的负强化端头支架负筋长度：第一排为LN/3端头支架锚固值；第二行是LN/4端支撑的锚固值钢筋下料计算公式(结合G101图集)3.中间支撑的负筋中间支撑负筋：第一排为ln/3中间支撑值ln/3；第二行是ln/4中间轴承值ln/44.下部加强件下部钢筋长度=净跨度长度左侧支座锚固右侧支座锚固5、腰肌结构钢筋：结构钢筋长度=净跨长+215d扭转加固：算法与通过加固相同6、系带拉杆长度=(梁宽-2保护层)+211.9d(地震钩值)2d7、箍筋箍筋长度=(梁宽-2保护层梁高-2保护层)2 11.9d 8d箍筋数量=2 *【(加密区长度-50)/加密间距1】(未加密区长度/未加密间距-1)8、钢吊架吊杆长度=2*锚具2*斜截面长度，次梁宽度2*50，包括框架梁高度800mm夹角=60；框架梁高度800mm夹角=45其他光束一、非框架梁03G101-1中，对非框架梁加固的简单说明与框架梁加固处理的不同之处在于：1.普通梁设置箍筋时，不再需要区分加密区和非加密区。
2.只需要12d下部纵向钢筋锚入支座的天数；3.上部纵筋锚固在支座内，不再考虑0.5HC 5d的判断值。
解释请参考03G101-1。
二、框架梁1.框支梁支座负筋延伸长度为ln/3；2.下部纵向钢筋端部支撑的锚固值与框架梁的锚固值相同；3.上纵筋中第一排主筋端支撑锚固长度=支撑宽度-保护层梁高-保护层LAE，第二排主筋锚固长度LAE；4.梁中部钢筋延伸至梁端水平直锚，然后横向弯曲15d；5.箍筋加密范围0.2 ln11.5HB；7.侧结构钢筋和扭转钢筋的处理与框架梁一致。
钢筋下料长度计算
钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度 30° 45° 60° 90° 135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋下料长度如何计算
钢筋的下料长度计算一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度二、弯起钢筋下料长度=直段长度+斜段长度-量度差值弯曲调整值+弯钩增加长度;注意：度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度钢筋在弯曲时：外侧会变长,而内侧会变短,但轴线尺寸不变;所以最外侧的尺寸和中轴线的尺寸就会有一个差值,这个差值就是度量差值,或者叫做弯曲调整值可能我的表达有点不清楚,懂了没要是不明白就给我信息咯;;;;钢筋弯曲角度： 30° 45° 60° 90°135°钢筋弯曲调整值： 0.35d 0.5d 0.85d 2d 2.5d若钢筋需要搭接时,还需加上钢筋的搭接长度;弯钩分为：1;半圆弯钩 2;直弯钩 3;斜弯钩弯钩弯曲度数： 180° 90° 45°弯钩增加长度： 6.25d 3.5d 4.5d注意：要区分开弯曲和弯钩,不然你要晕的;;;;;;弯曲：是不带弯钩的,只是钢筋变曲折而已,例如：弯曲45° 90°弯钩：;就是带弯钩啦;;我怎么觉得这个解释有点怪呢哈哈哈;;;;三、箍筋下料长度=箍筋周长+箍筋调整值分抗震和非抗震,带弯钩和不带弯钩 ;详见下表箍筋的周长=a-2c+2d2+b-2c+2d2 这个公式你也可以自己合并下下;;合并后的公式为：a+b-4c+4d2 也就是：梁的周长-8c+8d=箍筋的周长这个图能看懂吧嘻嘻嘻;解释如下：以梁为例则其中：a为梁宽 b为梁高 c为保护层厚度 d为箍筋的直径钢筋保护层厚度是指,受力主筋外边缘到混凝土表面距离;箍筋调整值抗震和非抗震的不同、外包尺寸减去轴线尺寸的差值就是箍筋调整值是不是有点晕晕的啊;;;;哈哈哈哈 ;;;好多名词解释咯;;;;只要不是一头雾水就好;;;不过等你做完下面的例题,我保证你什么都会了咯;;;;^_^见上图：计算时一定要注意单位哈;;;单位是MM,但是在换算成重量的时候,单位要先换算成为M后,才能计算重量不然要错哦错误!中的钢筋下料长度为：2002+6190+26.2525-2225=6802MM 看这个晕不那我再说详细点咯：2002+6190这个是直线段的长度6.2525这个就是6.25d;;;也就是那两个半圆弯钩的长度2225这个是弯曲了两个90°角所产生的度量差值,弯曲一个90°度量差值是2d;;; 弯曲2个的话自然就22d,d=25mm ,度量差值是要减去的;够详细了吧;;;;;;这可是我吃饭的饭碗啊;;;555555.;;;被你偷学了咯;;以此类推你算第二个吧;;;;相信你没问题咯;;;错误!中的钢筋下料长度为：26.25d+765+6362+3760-40.5d=6824MM为什么减去40.5d呢;;;;我猜你也会这么问;;;;因为钢筋弯曲了4次,每次弯曲的角度是45°,而每弯曲一个45°的度量差值是0.5d;;;;所以4次就是 40.5d 明白了吧;;;嘻嘻嘻嘻;;;也不是想的那么难哈;;;;主要是老师教的好对吧;;;哈哈哈哈哈哈;;;;自恋中;;;;;;;;;;好啦;;;你自己做第四个吧;;;;;错误!：;;;;这个就不要我讲了吧;;;;太简单咯;;你自己算哈嘿嘿偷懒成功最后给你举个算箍筋的例子吧：例：某抗震框架梁截面尺寸为bh=250mm500mm, 梁内箍筋配筋为A6150,梁保护层厚度为25mm ,求一根箍筋的下料长度;解：根据公式：D=2b-2c+2d+2h-2c+2d+调整值或者根据公式：D=2b+h-8c+8d+调整值即：D=2250+500-825+86+110=1458mm式中110是调整值,查表即可是抗震的哦嘻嘻嘻嘻;;;;差不多都会了吧;;;哈哈哈继续努力哈;;;要还有什么不明白的就打电话我咯;;;;;;。
钢筋下料长度计算的三个公式
钢筋下料长度计算的三个公式本文图文解析了钢筋下料长度计算的三个公式，分别对应：①直钢筋、②弯起钢筋、③箍筋，轻松看懂之后，对现场工作很有帮助！在钢筋混凝土结构工程中，有许多形状不同、功能不同的钢筋，比如纵筋、分布筋、拉结筋、箍筋、弯起钢筋、架立筋、马凳筋等等，这些钢筋共同组成了结构构件的钢筋骨架，共同发挥各自的作用。
但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。
都是一根根长度相等的直线状态的钢筋捆在一起，比如有9米的，也有12米的，像下面这样：还有曾经比较常见的圆盘条，主要是光圆钢筋，现在已经不常用了。
因此，就要通过钢筋工把进场的直线状态的钢筋加工成我们所需要的样子，也就是配筋图要求的样子。
这时候就必然出现钢筋的弯曲、搭接、焊接、切断。
而这种成型钢筋，到底需要多少进场钢筋才能加工出来，也就是确定成型钢筋在直线状态下需要多少长度，这样才能对进场钢筋进行准确切割。
这是一个很复杂的工作。
这个工作就叫做钢筋下料。
而在钢筋下料中，对钢筋长度影响最为复杂的就是钢筋的弯曲。
作为一种具备良好变形性能的建筑材料，钢筋弯曲的特点是在弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变（如下图所示），所以我们只要把握住中心线尺寸，就可以得到钢筋的下料长度。
搞清了这个问题，就可以准确的进行下料长度计算了。
钢筋下料长度计算主要有三个公式，分别对应直钢筋、弯起钢筋和箍筋，下面我们一一介绍一下：一直钢筋直钢筋下料长度=构件长度-保护层厚+弯钩增加长度+钢筋搭接长度上述公式中，构件长度、保护层厚度、钢筋搭接长度都可以通过结构施工图纸、《混凝土结构工程施工质量验收规范》、16G101图集得到准确的数据，而弯钩增加长度需要结合我们前面讲的“弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变”按照16G101图集的有关规定进行计算。
首先确定弯弧内直径D和弯钩平直段长度（钢筋直径为d）。
对于光圆钢筋，末端为混凝土保护层，内径D一般取2.5d，弯钩平直段取3d，如下图所示（180度半圆弯钩）：这样就可以计算出其弯钩增加长度为6.25d。
梁钢筋下料长度计算案例
梁钢筋下料长度计算案例梁是建筑中常见的结构元素，钢筋则是梁的重要构件。
在梁的施工过程中，需要对钢筋进行下料，将钢筋按照需要的长度进行切割。
下面通过一个案例来介绍梁钢筋下料长度的计算方法。
案例背景：建筑项目中需要施工一根梁，该梁的长10米，截面尺寸为250mm×400MM，要求梁的钢筋配筋率为2%，现假设钢筋直径为12mm。
1.计算配筋面积2.计算钢筋根数钢筋的直径为12mm，梁的钢筋根数可以通过配筋面积除以钢筋面积得到，钢筋面积可以通过直径查表得到。
根据国家标准《钢筋混凝土结构设计规范》中的表格，可以得到12mm钢筋的面积为113mm²。
所以，钢筋根数为2000mm²÷113mm²≈17.7根。
3.计算钢筋总长度梁的长度为10米，每根钢筋需要延伸到梁的两端，所以每根钢筋的长度为10米+2倍钢筋的伸长长度。
根据《钢筋混凝土结构设计规范》中的规定，12mm钢筋的伸长长度为40倍钢筋直径，即40×12mm=480mm。
所以每根钢筋的长度为10米+2×480m m=10.96米。
4.计算每根钢筋的下料长度每根钢筋下料的长度为钢筋总长度减去梁的宽度，即10.96米-400mm=10.56米。
5.计算总的下料长度钢筋根数为17.7根，每根钢筋的下料长度为10.56米，所以总的下料长度为17.7根×10.56米≈186.65米。
综上所述，对于该梁的钢筋下料长度计算，总的下料长度为约186.65米。
需要注意的是，以上计算过程中，钢筋的伸长长度和梁的宽度可以根据实际情况进行调整，同时还需要遵循国家有关建筑标准和规范的相关规定。
在实际工程中，还需要考虑钢筋的搭接长度、钢筋的曲折弯曲处的延伸长度等因素，以及合理利用钢筋的优良性能，确保梁的结构安全和施工质量。
钢筋下料长度计算公式
钢筋下料长度计算公式
下料长度计算公式主要取决于混凝土结构的尺寸、布置方式以及钢筋的叠放方式。
下面将介绍一些常见情况下的下料长度计算公式：
1.单筋直线段下料长度计算公式：
下料长度=直线段长度+弯钩长度+钢筋叠放长度-弯曲余量
直线段长度是指两个弯折点之间的距离，弯钩长度是根据钢筋直径和规范要求确定的，在一般情况下为6倍直径。
钢筋叠放长度是根据构造形式和规范要求确定的，通常为叠放钢筋长度的一半。
弯曲余量是为了方便施工留出的长度，通常为40倍钢筋直径。
2.多筋直线段下料长度计算公式：
下料长度=直线段长度+弯钩长度+钢筋叠放长度-弯曲余量
多筋直线段的计算方式与单筋直线段相同，只是直线段长度需要分别计算。
3.钢筋弯曲段下料长度计算公式：
下料长度=弯曲段长度+弯钩长度+钢筋叠放长度-弯曲余量
钢筋弯曲段长度是指钢筋在构造中弯曲的长度，一般通过施工图纸中的标示来确定。
4.钢筋搭接段下料长度计算公式：
下料长度=搭接段长度+弯钩长度+钢筋叠放长度-弯曲余量
钢筋搭接段长度是指钢筋在构造中的搭接长度，根据构造形式和规范要求来确定。
需要注意的是，以上公式只是一般情况下的计算方法，具体的计算应遵循相应的规范和施工图纸中的要求。
在实际工程中，还应考虑钢筋的浪费和延伸长度等因素，以确保钢筋的安装质量和施工进度的要求。
此外，还需要注意的是，钢筋下料长度计算是一个经验性的过程，需要结合实际情况进行合理估算。
在进行计算时，应充分考虑材料的损耗和施工的可操作性，并遵循相应的规范和标准，以保证结构的安全性和施工的质量。
钢筋下料,长度计算方法
锚固长度同框架梁下部钢筋
8．拉筋：当梁宽≤350时，拉筋直径为￠6（计算工程量时用￠6.5来计算）
当梁宽＞350时，拉筋直径为￠8
拉筋单长=梁宽-2*保+2* max（10d，75）
拉筋根数=[（净跨长-50*2）/（非加密区间距*2）+1]*（腰筋根数/2）
9．附加吊筋：
吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d
当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度.
备注：主次梁相交处，注意附件的箍筋
10．屋面框架梁
屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数
其余钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S-1
Y方向底板钢筋单根长度:
①外侧钢筋单根长度=Y方向的基础边长-2*保护层
外侧钢筋根数：2根
②其余钢筋单根长度= Y方向的基础边长-保护层**.1* Y方向的基础边长
其余钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S-1
b.柱宽；h.柱高；c.柱保护层
根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）
加密区长度：
①嵌固部分以上长度为：hn/3（hn本层柱净高）
②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）
③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）
Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
=2×6650／3+550=4983㎜
第二排直筋加工尺寸、下料长度Ｌ1=2max｛Ln左, Ln右｝／4 +ｈc
=2×6650／4+550=3875㎜
第二章 框架梁中钢筋下料长度的计算
第五节 边跨下部跨中直角筋的加工尺寸、下料长度计算
13871
240
240
第二章 框架梁中钢筋下料长度的计算
三、通长筋在施工中截断接长处理 当梁为连续几跨时通长筋往往很长，这在施工中搬运是很不
方便的，为方便施工可在 “LlE”图示位置或在跨中Lni/3范围内采 用一次搭接接长，如采用绑扎搭接接长，其搭接长度为LlE，如 采用焊电弧搭接接长，其搭接长度为: 对于Ⅰ级钢筋,单面焊8d，
下料长度
L＝L1＋L2－2×90°的量度差值
第二章 框架梁中钢筋下料长度的计算
有时边柱尺寸较大时，通长钢筋在边柱处不弯锚，而是直锚，即L2=0,
抗震：
L1=梁全长－左端柱ｈc－ 右端柱ｈc＋左端柱max｛LaE, 0.5ｈc＋5d｝＋
右端柱max｛LaE,0.5ｈc＋5d｝
其加工尺寸、 下料长度计算公式：
例2：以附图中某学院办公楼结施08三层结构梁配筋图KL3-20为实例，已知
钢筋为HRB335（Ⅱ）级筋 ｄ=16㎜，两边柱截面尺寸为500㎜×500㎜，抗
震等级为四级。
解：１.加工尺寸（弯锚）
L1=梁全长－左端柱ｈc－右端柱ｈc＋ 2×0.4LaE
=（125＋4800＋3600＋3400＋125－500－500）＋2×0.4×34×16 =13485㎜ L2=15d=15×16=240㎜ 2. 下料长度 L=L1＋2L2－2× 90°量度差值 =13485＋240×2—2×2.931×16=13871㎜
1. 加工尺寸
抗震 Ｌ1=边跨Ln／3 + 0.4LaE 非抗震Ｌ1=边跨Ln／3 + 0.4La
Ｌ2=15ｄ
2. 下料长度
Ｌ =Ｌ1+Ｌ2-90°量度差值
第二章 框架梁中钢筋下料长度的计算
当柱截面尺寸较大时,梁此处的负梁不需弯锚,可直锚即Ｌ2=0,
抗震 Ｌ1=边跨Ln／3 + max｛LaE,0.5ｈc＋5d｝
边跨上部第一排直角筋的加工尺寸、下料长度计算实例 例：在课本附图中，以某学院办公楼结施08三层结构梁配筋ＫＬ3-20右边跨 为实例,查得钢筋Ф16,Ｃ25混凝土，边柱截面尺寸为500mm×500mm,四级 抗震。
解：1.加工尺寸 Ｌ1=边跨Ln／3 + 0.4LaE=（5400-250-375）／3+0.4×34×16=1089㎜ Ｌ2=15ｄ=15×16=240㎜ 2.下料长度 Ｌ =Ｌ1+Ｌ2-90°量度差值=1089+240-2.391×16=2002㎜
Ｌ1=2max｛Ln左, Ln右｝／4 +ｈc
第二章 框架梁中钢筋下料长度的计算
三、中间支座上部直筋的加工、下料尺寸计算实例
例：在附图中，以某学院办公楼结施08三层结构梁配筋图中以⑥轴与Ｂ轴处 ＫＺ4ａ为支座的ＫＬ3-13为例,查得一排直筋为Ф25,二排直筋为Ф20,柱截面 尺寸为550mm×550mm, Ln左=6650㎜, Ln右=6500㎜。
那么加工尺寸、下料长度
非抗震 Ｌ1=边跨Ln／3 + La
第二章 框架梁中钢筋下料长度的计算
二、边跨上部二排直角筋的加工尺寸、下料长度计算公式 三、边跨上部的第一排和第二排直角筋的加工尺寸、下料长度计算公式基本相同,第 二排计算公式只是将第一排计算公式中的“边跨Ln／3”换成“边跨Ln／4”便可。
解：1.加工尺寸（直锚）
L1＝梁全长－左端柱宽ｈc－右端柱宽ｈc＋左端柱max｛LaE,0.5ｈc＋5d｝ ＋右端柱max｛LaE,0.5ｈc＋5d｝
＝（6725×2＋2400－850－850）＋2×34×20 ＝15510㎜ L2＝0 2.下料长度
L＝Ｌ1＝15510㎜
第二章 框架梁中钢筋下料长度的计算
第二章 框架梁中钢筋下料长度的计算
第四节 中间支座上部直筋的加工尺寸、下料长度计算
一、中间支座上部第一排直筋的加工尺寸、下料长度计算公式 教材图3-2-7为中间支座上部第一排直筋的示意图,其加工尺寸、下料长度 公式为
Ｌ1=2max｛Ln左, Ln右｝／3 +ｈc
二、中间支座上部第二排直筋的加工、下料尺寸计算公式 教材3-2- 7所示为中间支座上部第二排直筋的示意图,其加工尺寸、下料长 度公式基本相同,即
双面焊4ｄ；对于Ⅱ级钢筋,单面焊10ｄ，双面焊5ｄ。这样，通
长钢筋会分成几段来下料，计算钢筋下料长度时应注意截断位置、 搭接方式及搭接长度。
第二章 框架梁中钢筋下料长度的计算
第三节 边跨上部直角筋的加工尺寸、下料长度计算
一、边跨上部一排直角筋的加工、下料尺寸的计算公式
由教材图3-2-1及图3-2-5可知，这是梁及边柱交接处，在梁的上部放置的， 承受弯矩的直角形钢筋
公式
见教材图3-2-8,边跨下部跨中钢筋左端弯锚在ＫＺ中,右端直锚
在ＫＺ中。
抗震Ｌ1=Ln+ 0.4LaE + max｛LaE,0.5ｈc＋5d｝
1.加工尺寸公式
非抗震Ｌ1=Ln + 1.4 La Ｌ2=15ｄ
第二章 框架梁中钢筋下料长度的计算
当边柱截面尺寸较大能满足直锚即Ｌ2=0时, 其加工尺寸Ｌ1的计算公式为
抗震Ｌ1=Ln+ 左 max｛LaE,0.5ｈc＋5d｝+ 右 max｛LaE,0.5ｈc＋5d｝
非抗震：
L1=梁全长－左端柱ｈc－右端柱ｈc＋2La
第二章 框架梁中钢筋下料长度的计算
二、梁上部通长筋加工尺寸及下料长度计算实例 例1：以附图中某学院办公楼结施08三层结构梁配筋图⑥轴／A~D轴间
KL3-7实例，Ｃ25混凝土，抗震等级为四级， 查得LaE=34ｄ ，查得量度差值为2．1ｄ。 左端柱ｈc=右端柱ｈc=850㎜
第二章 框架梁中钢筋下料长度的计算
第一节 中间层梁中钢筋概述
第二章 框架梁中钢筋下料长度的计算
第二节 梁上部通长筋加工尺寸、下料长度计算
一、梁上部通长筋加工尺寸、下料长度计算推导
加工尺寸
抗震
L1＝梁全长－左端柱ｈc－右端柱ｈc＋ 2×0.4LaE
非抗震
L1＝梁全长—左端柱ｈc－右端柱ｈc＋２×0.4La L2＝15ｄ
