阀门型号代号及名称Word版
阀门型号代号及阀体和密封面材料
阀门型号代号及阀体和密封面材料
1、阀门系列类型代号：
【A】代表安全阀；【B】代表保温阀；【CS】【S】代表疏水阀；【D】代表蝶阀；【DX】代表低温阀门；【G】代表隔膜阀；【GA】代表杠杆式安全阀；【GL】代表过滤器；【GJ】代表管夹阀；【H】代表止回阀、底阀；【J】代表截止阀；【L】代表节流阀；【P】代表排污阀；【Q】代表球阀；【U】代表柱塞阀；【W】代表波纹管阀门；【X】代表旋塞阀【Y】代表减压阀；【Z】代表闸阀。
2、阀门系列连接方式代号：
【1】代表内螺纹连接；【2】代表外螺纹连接；【4】代表法兰连接；【6】代表焊接；【7】代表对夹式连接；【8】代表快装连接（卡箍式）；【9】代表卡套式连接。
3、阀门系列阀体材料代号：
【C】代表碳钢（WCB）；【H】代表Cr13系不锈钢；【I】代表铬钼系钢；【K】代表可锻铸铁；【L】代表铝合金【P】代表铬镍系不锈钢；【Q】代表球墨铸铁；【R】代表铬镍钼系不锈钢；【S】代表塑料；【T】代表铜及铜合金；【Ti】代表钛及钛合金；【V】代表铬钼钒钢；【Z】代表灰铸铁。
4、阀门系列密封面或衬里材料代号：
【H】代表Cr系不锈钢；【F】代表氟塑料；【J】代表衬胶；【B】代表锡基轴承合金（巴氏合金）；【C】代表搪瓷；【D】代表渗氮钢；【G】【TC】代表陶瓷；【M】代表蒙乃尔合金；【N】代表尼龙塑料；【P】代表渗硼钢；【Q】代表衬铅；【R】代表奥式体不锈钢；【S】代表塑料；【T】代表铜合金；【X】代表橡胶；【Y】代表硬质合金。
阀门型号上每个字母的含义
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。

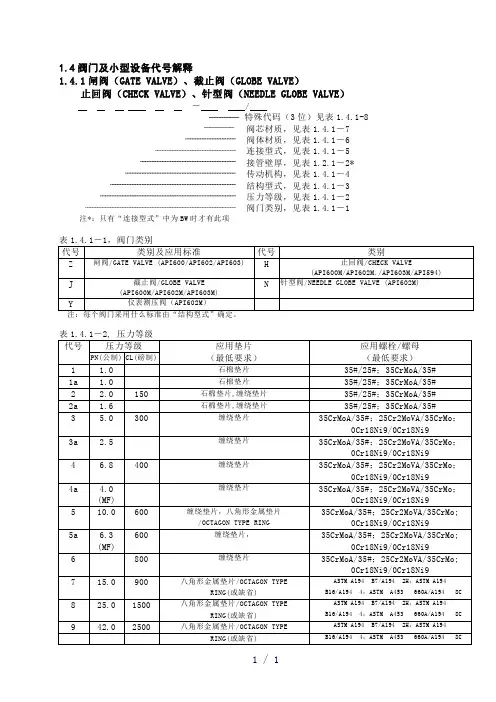

《美标阀门型号说明》word版
1.4阀门及小型设备代号解释1.4.1闸阀（GATE VALVE）、截止阀（GLOBE VALVE）止回阀（CHECK VALVE）、针型阀（NEEDLE GLOBE VALVE）－/特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.1－7阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.1－3压力等级，见表1.4.1－2阀门类别，见表1.4.1－1注*：只有“连接型式”中为BW时才有此项代号类别及应用标准代号类别Z闸阀/GATE VALVE (API600/API602/API603)H止回阀/CHECK VALVE(API600M/API602M./API603M/API594)N针型阀/NEEDLE GLOBE VALVE (API602M) J截止阀/GLOBE VALVE(API600M/API602M/API603M)Y仪表测压阀（API602M）代号压力等级应用垫片应用螺栓/螺母PN(公制)CL(磅制)（最低要求）（最低要求）1 1.0石棉垫片35#/25#；35CrMoA/35#1a 1.0石棉垫片35#/25#；35CrMoA/35#2 2.0150石棉垫片,缠绕垫片35#/25#；35CrMoA/35#2a 1.6石棉垫片,缠绕垫片35#/25#；35CrMoA/35#3 5.0300缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni9 3a 2.5缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni94 6.8400缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni9 4a 4.0缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；(MF)0Cr18Ni9/0Cr18Ni9 510.0600缠绕垫片，八角形金属垫片35CrMoA/35#；25Cr2MoVA/35CrMo;/OCTAGON TYPE RING0Cr18Ni9/0Cr18Ni9 5a 6.3600缠绕垫片，35CrMoA/35#；25Cr2MoVA/35CrMo;(MF)0Cr18Ni9/0Cr18Ni9 6800缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni9 715.0900八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H；ASTM A194RING(或缺省) B16/A194 4；ASTM A453 660A/A194 8C 825.01500八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H；ASTM A194RING(或缺省) B16/A194 4；ASTM A453 660A/A194 8C 942.02500八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H；ASTM A194RING(或缺省) B16/A194 4；ASTM A453 660A/A194 8CA CL150-CL800BC对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。
阀门的类型代号详情(全)
、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1、阀门的类型代号表1—12、传动方式代号用阿拉伯数字表示，按表的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K 表示；常闭式用6B、7B 表示；气动带手动用6S表示。
防爆电动用“ 9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3 的规定表1—24．结构形式代号用阿拉伯数字表示1 —4~13表1—4表1—5表1—6表1—8表1—9表1—10表1—11注：杠杆式安全阀在类型代号前加“G”汉语拼音字母表1—12表1—135．阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14 的规定。
注：由阀体直接加工的阀座密封面材料代号用“ W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。
6.公称压力7.阀体材料代号用汉语拼音字母表示，按表1—15 的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号②对于气动或液动：常开式用6K、7K 表示；常闭式用6B、7B 表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3 的规定表1—3注：焊接包括对焊和承插焊1．结构形式代号用阿拉伯数字表示1—4~13表1—4表1—5表1—5表1—6表1—8表1—9表1—10表1—11注：杠杆式安全阀在类型代号前加“G”汉语拼音字母表1—12表1—13例：1单元类型代号2单元传动方式代号3单元连接形式代号4单元结构形式代号5单元阀座密封面或衬里材料代号6单元公称压力代号7单元阀体材料代号1.球阀 Q2.手轮、手柄和扳手传动省略本代号3.法兰 44.直通式 15.氟塑料 F6.公称压力代号用阿拉伯数字表示，其数值是以兆帕（ MPa）为单位的公称压力值的10 倍7.阀体材料代号用汉语拼音字母表示， PN≤ 1.6MPa 的铸铁和 PN≥ 2.5MPa 的碳素钢阀体省略本代号Q41F-10 中1.Q 表示球阀2.没有表示，表示手动球阀3.4 表示法兰连接4.1 表示结构形式为直通式5.F 表示氟塑料作为球阀的内衬6.10 表示压力为 1MPa7.没有表示，表示阀体材料为铸铁为球阀的内衬，并配之以新型的带杆球体结构再加上独特的弹性唇式密封座结构，使其具有变通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。
阀门代号释义
固定式 三通式 T型 T型 非密封型 单偏心 双偏心 连杆机构 角式Y型 油密封 直通式 T型三通式 直通式
Байду номын сангаас
*垂直板三杆式 用 “IS”表示
蝶阀 隔膜阀 旋塞阀 止回阀
*杠杆式安全阀 在类型代号前加 汉语拼音字母“
安全阀 减压阀 疏水阀 排污阀 液面指示器
回转蝶形 截止止回 角式 单瓣式 多瓣式 弹簧不密封 弹簧密封 弹簧不密封 杠杆式 带控制全启 脉动式 带散热片全 带扳手 带扳手 微启式 全启式 双联微启式 全启式 微启式 全启式 启式 式 薄膜式 弹簧薄膜式 活塞式 波纹管式 杠杆式 浮球式 浮桶式 膨胀式 钟形浮子式 膜盒式 双金属片式 脉冲式 热动力式 液面连续排放 液面间断排放 直通式 角式 支流式 直通式 角式 浮动闸板型 玻璃管旋塞 玻璃管截止 玻璃管截止 式 阀式 阀式
第2位
传动方式
传动方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 *对于手轮、手柄或扳 手等直接传动的阀门 或自动阀门可略
第3位
阀门与管道连接 方式
连接形式 代号 内螺纹 1 外螺纹 2 法兰 3.4.5 焊接 6 对夹 7 卡箍 8 卡套 9
*代号3仅用于双弹簧 安全阀；代号5用于杠 杆式安全阀。
阀 门 代 号 释 义
第1位（首 位） 阀门类别
阀门类别 闸阀 截止阀 节流阀 球阀 蝶阀 隔膜阀 旋塞 代号 Z J L Q D G X 代号 0 1 2 3 4 阀门类别 止回阀 安全阀 减压阀 疏水阀 柱塞阀 液面指示器 排污阀 传动方式 伞齿轮 气动 液动 气-液动 电动 代号 H A Y S U M P 代号 5 6 7 8 9
N P Q R S T X Y
第6位
通用阀门型号及代号
通用阀门型号及代号（一）、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、阀门类型代号：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S 蒸汽疏水阀Y减压阀G隔膜阀2、传动方式代号：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5.锥齿轮6气动7液动8气-液动9电动若为手动则省略3、连接方式代号：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号闸阀：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板截止阀：1直通式4角式5直流式止回阀：1直通式2升降立式3旋启单瓣式6旋启单瓣式球阀：1浮球直通式7固定直通式5、密封面材质代号H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：用阿拉伯数字表示，其数值是以兆帕为单位的10倍。
如：16则代表1.6MPa7、阀体材料代号：阀体材料代号用汉语拼音字母表示。
PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。
8、阀体材质代号T铜及铜合金C碳素钢P 18-8系不绣钢H Cr13系不锈钢Q球墨铸铁Z灰铸铁K 可断铸铁L铝合金9、示例：（DN表示口颈）Z41Y-16C DN400 闸阀，手动，法兰连接，平行式双闸板，硬质合金密封面，公称压力16公斤，阀体材质为铸钢口径400J11T-16K DN40 截止阀，手动，内螺纹连接，直通式，铜合金密封面，公称压力16公斤，阀体材质为可锻铸铁口径40H41W-10T DN150 止回阀，手动，法兰连接，全（密封面与阀体都为铜），公称压力10公斤，口径150D941X—16C DN450 软密封蝶阀，电动，法兰连接，直通式，橡胶密封面，公称压力为16公斤，阀体材质为铸钢，口径450（二）双偏心半球阀类型表示方法：阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、BQ双偏心半球阀2、传动方式代号：3蜗轮5伞齿轮6气动9电动3、连接方式代号：4法兰式6焊接式4、结构形式代号1直通式5直流式7管线直通式（通径）5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆。
阀门的代号
阀门型号编制方法和阀门标志阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；凡愈来愈不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；凡不能采用统一编号方法的，各生产厂都按自己的情况制订出编号方法。
阀门型号编制方法JB308－75 《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀。
它包括阀门的型号编制和阀门的命名。
1、阀门的型号编制阀门的型号由7 各单元组成，其含义如下所示。
1）1）类型代号：类型代号用汉语拼音字母表示，如表1-39 所示。
2）传动方式代号：按表1-40 的规定，用阿拉伯数字表示。
3）连接形式代号：按表1-41 的规定，用阿拉伯数字表示。
4）结构形式代号：阀门的结构形式代号用阿拉伯数字表示。
闸阀按表1-42 的规定；截止阀、柱塞阀和节流阀按表1-43 的规定；球阀按表1-44 的规定；蝶阀按表1-45 的规定；隔膜阀按表1-46 的规定；旋塞阀按表1-47 的规定；止回阀按表1-48 的规定；安全阀按表1-49 的规定；减压阀按表1-50 的规定；蒸汽疏水阀按表1-51 的规定；排污阀按表1-52 的规定。
5）阀座密封面或衬里材料代号：阀座密封面或衬里材料代号用汉语拼音字母表示，按表1-53 的规定。
6）公称压力代号：用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10 倍。
用于电站工业的阀门，当介质最高温度超过530℃时，其数值是以兆帕（MPa）为单位的工作压力值的10 倍。
7）阀体材料代号：用汉语拼音字母表示，按表1-54 的规定，PN≤1.6MPa 的铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
阀门型号表示方法及名称命名方法(小文字版)
阀门型号表示方法及名称命名方法（JB308-1975）（1）阀门型号各单元表示的意义□□□□□---□□↓↓↓↓↓↓↓阀体材料↓↓↓↓↓↓公称压力↓↓↓↓↓阀座密封面或衬里材料↓↓↓↓结构形式↓↓↓连接形式↓↓传动方式↓阀门类型（2）第1单元――阀门类型表示方法注：用于低温（低于－40度）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D”、“B”和“W”。
注：1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。
2.对于气动或液动，常开式用6k，7k表示；常闭式用6B、7B表示；气动带手动用6s表示。
防爆电动用9B表示。
注：焊接包括对焊和插焊。
（5）第4单元――结构形式表示方法（a）闸阀结构形式表示方法(c)球阀结构形式表示方法注：垂直板三杆式用ls表示。
（e）隔膜阀结构形式表示方法（f）旋塞阀结构形式表示方法(g)止回阀和底阀结构形式表示方法(h)安全阀结构形式表示方法（i）减压阀结构形式表示方法(j)疏水阀结构形式表示方法（k）排污阀结构形式表示方法（6）第5单元――阀座密封面或衬里材料表示方法注：1.由阀体直接加工的阀座密封面材料代号用“W”表示。
2.当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。
（7）第6单元――公称压力表示方法公称压力用压力数值（Mpa数值的10倍）表示，并用短横线与前五个单元分开（8）第7单元――阀体材料表示方法注：对于PN小于等于1.6Mpa的灰铸铁阀体和PN大于等于2.5Mpa的碳素铜阀体，省略本单元。
（9）阀门型号举例J11T-16K；截止阀，内螺纹连接，直通式，铜合金密封面，公称压力为PN1.6Mpa，阀体材料为可锻铸铁。
Z44W-10K：闸阀，法兰连接，明杆，平行式刚性双闸阀，由阀体直接加工的密封面，公称压力PN1.0Mpa，阀体材料为可锻铸铁。
A47H-16C：安全阀，法兰连接，不密封，带扳手弹簧启式，合金钢密封面，公称压力PN1.6Mpa，阀体材料为碳素。
(完整word版)阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号表示方法表(完整清晰)
阀H 瓣
有其他功能或特异结构，在类型前再加字母。
W
(阀杆密封)波纹管型
6
举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，7 公称压力1.6MPa，阀体材料为碳钢。
8
阀门的命名：
1
阀门的名称按传动方式、连接形式、结构形式、衬里材料2
和类型命名。
但下面内容在命名中均予省略：3
(1) 连接形式中：“法兰”。
4
