proe用程序控制的弹簧
实例44 用程序控制的弹簧摘自：《Pro/ENGINEER Wildfire 实用设计百例》作者：CAD 教育网周四新CAD 教育网 版权作品，禁止转载！本例建立如图44-1 所示的弹簧模型，要求当压缩角为45° 时弹簧挠性变形量为1mm ， 当压缩角为75°时弹簧挠性变形量为6mm ，压缩角与挠性变形量为线性关系，弹簧圈数为20。
图44-1步骤1 建立新文件（1） 单击工具栏中的新建文件按钮， 在弹出的〖新建〗对话框中选择“零件”类型，并选中“使用缺省模板”选项，在〖名称〗栏输入新建文件名“exe44”。
（2） 单击〖新建〗对话框中的【确定】按钮，进入零件设计工作界面。
步骤2 建立压缩角与变形量之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。
（2） 在消息输入文本框中，输入名称“DEFORM ↵”，系统进入草绘工作环境。
摘自：《Pro/ENGINEER Wildfire实用设计百例》作者：CAD教育网 周四新CAD 教育网：免费提供最新最全的CAD学习资源。
网址：/ CAD 教育网：免费提供最新最全的CAD学习资源。
网址：/（3） 使用创建一参照坐标系， 然后绘制两条相互垂直的中心线和一条线段，并标注所示。
尺寸，如图44-2（4） 单击草绘工具栏中的，完成图形函数的建立。
步骤3 建立弹簧外形线与螺旋旋转角之间的图形函数（1） 单击菜单【插入】→【模型基准】→【图形】命令。
（2） 在消息输入文本框中，输入名称“SPRING↵”， 系统进入草绘工作环境。
（3） 使用创建一参照坐标系， 绘制两条相互垂直的中心线， 使用样条线工具绘制图形曲线（注：x轴方向相当于把弹簧外形线分为2500 个单位，y 轴方向相当于弹簧的总旋转角度360°×20=7200 °），如图44-3所示。
（4） 单击草绘工具栏中的，完成图形函数的建立。
步骤4 绘制弹簧的轮廓曲线（1） 单击特征工具栏中的，打开〖草绘的基准曲线〗对话框。
creo弹簧修改简单方法
creo弹簧修改简单方法一、了解弹簧模型。
1.1 在Creo里修改弹簧，首先得对弹簧模型有个清楚的认识。
弹簧嘛，就是那种一圈一圈的东西，在Creo里它也是有自己的结构特点的。
你看啊，它有螺距、直径这些关键的参数。
就像咱看一个人，得先知道他的高矮胖瘦一样，了解弹簧模型的这些基本要素是修改它的第一步。
这就好比是打地基，地基打不好，后面的事儿就难办喽。
1.2 要查看弹簧模型的参数，你得在模型树里找相关的特征。
这就像在一堆东西里找宝贝一样，得仔细点儿。
有时候可能一下子找不到，别着急，耐着性子慢慢找，肯定能找到那些控制弹簧形状和尺寸的关键参数。
二、修改弹簧参数。
2.1 改螺距。
这螺距啊，就决定了弹簧一圈和一圈之间的距离。
如果想让弹簧变松或者变紧，改螺距就对了。
比如说，你想让弹簧更紧凑，那就把螺距调小点儿。
这就像是调整鞋带的间距一样，鞋带系得紧，间距就小嘛。
在Creo里修改螺距的操作也不难，找到对应的参数输入框，把数值一改，弹簧的样子就变了。
2.2 直径也很重要。
弹簧的直径大小直接影响它的整体外观和功能。
要是想让弹簧更粗或者更细，就改这个直径参数。
这就像给一个人换衣服，想让他穿宽松点或者紧身点的衣服，就得调整衣服的尺寸。
在软件里操作的时候，可别改得太离谱了，不然弹簧可能就不像个弹簧了，那可就成了“四不像”喽。
2.3 还有弹簧的圈数。
这个圈数多了少了，弹簧的长度和弹性都会发生变化。
你想啊，圈数多了，弹簧就长了，弹性可能也会跟着变。
修改圈数的时候，要根据实际的需求来。
比如说，你要做一个适合某个小装置的弹簧，就得根据装置的空间大小和需要的弹性来确定圈数。
这就像量体裁衣，合适才是最重要的。
三、检查与完善。
3.1 修改完参数后，可不能就这么完事儿了。
得检查一下弹簧的形状是不是符合你的预期。
就像做完饭得尝尝咸淡一样，检查这一步可不能少。
有时候可能会出现一些小问题，比如说某个地方变形了或者和其他零件装配的时候有干涉。
这时候就得再调整调整参数，把问题解决掉。
变节距压缩弹簧Creo建模方法
变节距压缩弹簧Creo建模方法
邓九鹏;高春湘
【期刊名称】《铁道通信信号》
【年(卷),期】2017(053)0z2
【摘要】机械三维设计建模不仅要准确反映零部件的几何特征,还要体现零部件的机械和物理特性.以普通变节距压缩弹簧为例,从零部件特性分析和Creo建模2方面,详细介绍了螺旋弹簧的建模方法及节距、弹簧丝直径、公称直径、弹簧长度挠性设置及控制.
【总页数】3页(P123-125)
【作者】邓九鹏;高春湘
【作者单位】北京铁路信号有限公司 100036北京;北京铁路信号有限公司102613北京
【正文语种】中文
【相关文献】
1.Creo中典型扇叶建模的几种方法 [J], 阎汉生;肖正涛;林泽泳;陈奕文;龙宇辉
2.基于Creo导轨副参数化驱动建模方法研究 [J], 马凡营;姜洪奎;宋现春;徐淑俭;陈兆钦
3.基于Creo Parametric的风机叶片建模方法研究 [J], 杨剑宇
4.基于Creo软件的连续韵律效果三维建模方法 [J], 易子钰
5.计及芯片导通压降温变效应的功率模块三维温度场解析建模方法 [J], 陈宇;周宇;罗皓泽;李武华;何湘宁
因版权原因，仅展示原文概要，查看原文内容请购买。

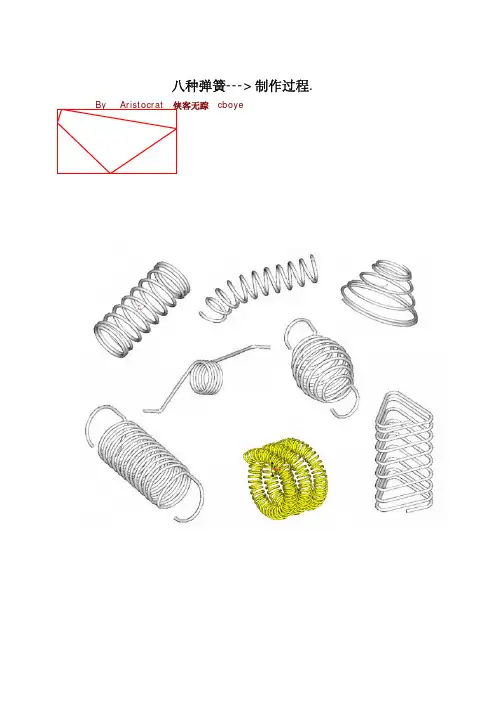

八种弹簧proe画法
八种弹簧--->制作过程. By Aristocrat 侠客无踪cboye圆柱形弹簧BY 侠客无踪1．一个命令，插入＝》螺旋扫描＝》伸出项，然后如图选项，点确定。
3，增加节点（选择草绘时的断点）并输入螺距-----------------------------------------------------------------------------完喇叭口的弹簧其实和前一个圆柱弹簧一样的做法，只是在画轨迹线的时候给一个角度。
其他步骤都一样的如下图。
三弯曲弹簧(两种做法)第一种By cboye1. 插入＝》螺旋扫描＝》伸出项(常数形式)第二步第三步最后成形.------------------------------------------------------------------------------------------------------------------------完第二种作法By aristocrat 1.先作一基准曲线如下图：2. 作垂直基准面TOP的变剖扫描 ，剖面加关系如下3. 完成后选曲面边扫描.--------------------------------完--------------------------------------------------1．圆柱坐标系r=40theta = t* 1470 z= t*28第二步第三步---------------------------------完----------------------------------------------------By cboye第一步: 做两个如下的曲面.)第二步:用曲面剪切曲面！ (/求交线)第三步.先做两端曲线。
最后过曲线做sweep.完成--------------------------------------------完----------------------------------------- By 侠客无踪可变扫描画一个曲面做完这一个。
在PROE中绘制弹簧的方法[最新]
![在PROE中绘制弹簧的方法[最新]](https://img.taocdn.com/s3/m/661f637b6529647d26285200.png)
在PROE中绘制弹簧的方法[最新] 在PROE中绘制弹簧的方法(本方法以PROE WILDFIRE 4.0为操作平台)1.点击文件下的新建菜单,创建一个新文件,在下面对话话中输入文件名SPRING. 取消掉缺省模块前的小勾.
2.按确定
3.在弹出的对话中选择如图所法的选项,再点确定.
4.点选插入菜单下的螺旋扫描下的伸出项(如下图所示)
5.在弹出的菜单中根据需要选择相的选项(默认的为常用的,如下图所示) 点完成可
6. 在弹出的菜单后,点选零件要放置的平面,再下图所示选取相应的选项
7.进入草绘窗口
8.先绘制旋转中心线,再绘制一条螺旋轨迹线(如下图所示)
9.点选下面的那个勾完成螺旋轨迹的绘制
10 在弹出的对话框中输入螺距的数值,后点勾,进入草绘窗口
11.绘制,弹簧的截面,后点侧面的勾.完成草绘.
12.点预览,得如下图所示所绘制的弹簧
此资料为本人画展图时的记录,供新学的同行时行参照, 多一份交流,多一份收获!。
Creo怎么画弹簧模型？creo弹簧的画法
Creo怎么画弹簧模型？creo弹簧的画法Creo的⼊门阶段中，很多初学者都觉得弹簧⽐较难画，甚⾄有些已经⽤了不少时间的，⼏乎还没⽤过这个功能，下⾯⼩编以Creo2.0软件为例，把⾃⼰的经验来分享⼀下。
PTC Creo Elements v5.0 32位官⽅中⽂特别版(附破解⽂件)类型：3D制作类⼤⼩：3.23GB语⾔：简体中⽂时间：2016-12-13查看详情1、⾸先新建⼀个part图档2、菜单进⼊扫描-->螺旋扫描3、进⼊到螺旋扫描的操作界⾯，点开参考菜单，按下图指⽰点击定义，选择⼀个基准⾯作为绘图平⾯，其它默认设置。
4、画⼀条旋转中⼼线，这是螺旋扫描，还有旋转命令必须要画的，它是旋转体旋转的中⼼，很多初学者画好了截⾯，点ok后发现⽆法⽣成弹簧，经检测，原来是最基本的旋转中⼼线忘记画了，它跟⼏何辅助中⼼线是不⼀样的，那个是对称中⼼，只起到辅助作⽤，需要的时候才⽤到，不是必须的。
5、然后画弹簧的外形线，也就是螺旋的轨迹线，轨迹线必须是开⼝的，⽽且只能在螺旋中⼼线的⼀侧，不能相交。
6、画好外形线后按确定退出绘图界⾯，按下图进⼊弹簧截⾯图绘制7、画个封闭的矩形，其它圆形，⽅形，异形的截⾯都可以，只要是封闭的就⾏。
当然也是在螺旋中⼼线的⼀侧，不能相交，可以不在参考线上约束。
8、点确定后，如果你画的截⾯⾼度⽐螺距⼩，将会出现弹簧的预览图。
可以设置弹簧的间距参数，间距⼀定要⼤于截⾯⾼度才能⽣成弹簧。
可以设置左右旋弹簧，默认是右旋弹簧。
9、点确定后就⽣成弹簧了。
10、根据特殊的需要，可以设置变化式的螺距，这种操作⽅式⽐proe⽅便易⽤了很多。
11、最后画的弹簧效果如下图。
PTC CREO 3.0 画弹簧的步骤
CREO画弹簧方法
1.新建一个零件。
2.选择一个平面，点击绘制草图，然后正视于。
接着点击中心线和
线链绘制弹簧螺旋的轴线以及螺旋的扫描线。
3.选中草绘，然后点击螺旋扫描。
4.接着可以在图2框内输入想要的弹簧节距，图3位置选择左右旋
向，最后点击图1进入弹簧截面直径绘制。
5.绘制一个圆的截面，此为绘制普通圆柱螺旋弹簧的截面，最后打
勾。
6.弹簧预览已经出现，打勾即可。
7.如要绘制圆锥螺旋弹簧，将扫描草图修改为斜线即可。
8. 一般弹簧都要做两端并紧。
接着可以对两边进行同样步骤的扫描操作，但修改节距为截面直径。
9.最后做一个拉伸切除就可以了。
PROE构造方形弹簧或绕组
利用相交命令构造方形绕组
——中国科学院，廖勇熙
利用螺旋扫描构造出圆形弹簧的例子大家都见过许多了，但是如何构造出如下图所示的方形弹簧或绕组呢？
下面我们来做一下这种方形结构的弹簧或绕组吧，主要用到的技巧是利用曲面相交命令构造出方形扫描轨迹。
1：首先创建一个方形的曲面拉伸，其草绘和实体如下：
2：点击“插入”，“螺旋扫描”，“曲面”，弹出如下图所示的窗口，依次选择常数，穿过轴，右手定则，完成。
在弹出的窗口中，需要选择扫描轨迹的草绘平面和参考平面，此时我们可以选择right基准面作为草绘平面，参考平面可以默认，也可以自己选择。
3：接下来是草绘扫描轨迹，可作出如下图所示的扫描轨迹，注意在草绘中合理设置参照来帮助定位，并记得绘制中心线作为旋转轴：
完成之后，螺距选择20，进入草绘扫描特征截面的窗口，绘制如下图所示的直线草绘。
点击草绘中的确定之后，就可以预览“曲面：螺旋扫描”的效果了，确定，显示如下图：
4：接下来做“相交”的操作，以勾勒出用于方形螺旋扫描的扫描轨迹线。
按住ctrl选中步骤1中的拉伸曲面和上一步中的螺旋扫描曲面，点击“编辑”中的“相交”命令，此时完成交截线的创建，如下图：
5：点击“插入”，“可变截面扫描”，在参照选项卡中选中上一步中创建的交截线：
然后点击“创建或编辑草绘剖面”，草绘如图所示的剖面，点草绘确定按钮。
出现如下图所示的实体，已经接近尾声了：
确定之后，隐藏拉伸和螺旋扫描曲面，就是我们所要的方形弹簧或绕组了：。
Creo 变节距方形弹簧
以螺旋掃描、相交、可變截面掃描設定一方型變節距彈簧
步驟 (1)
以 [引伸] 特徵產生一曲面，繪製截面如下，曲面兩端為開放。
草繪面為TOP面，且深度為24。
結果
步驟 (2)
以螺旋掃描曲面 產生截面，設定彈簧變形量。
設定一開放端、可變的螺旋、貫穿軸、右手定則。
．掃描軌跡，草繪面為FRONT面，定義變形位置如下圖。
設定掃描輪廓，定義草繪面為FRONT基準面，定義輪廓如下圖。
(草繪一條線長24 距中心7。
中心
線與RIGHT基準面重合。
選取[螺距]標籤相關螺距的設定如下
草繪螺旋掃描截面如下，截面為一直線距中心4長為8。
結果如下
步驟 (3)
以[相交]製作曲線，先將步驟(1)及步驟(2)之結果特徵選取，以相交 將兩特徵相交結果為一螺旋曲線，如下圖。
(先將步驟(1)及步驟(2)結果特徵隱藏)
步驟 (4)
以 [可變截面掃描]實體特徵，產生方形彈簧，可使用定截面或可便截面，原始軌跡線為前一步驟相
交結果。
設定彈簧的截面，繪製直徑為0.75的圓如下圖，選取確定結果如下。
proe-core 弹簧 模型节距随自由长度变化而变化的制作方法
第一步：
1、
以基准平面为准创建距偏移离为148的基准面- pace_1弹簧的3D模型的建立（注意弹簧的总长度是受基准面 pace_1控制，这点很重要，
决定能否实现弹簧的伸长压缩）。
2、创建弹簧3D模型
1）插入--螺旋扫描--伸出项
2）属性-如下图
3）扫描轨迹
以FRONT 为基准面草绘轨迹线，其中包括一条螺旋扫描用中心线，一条
轨迹线。
弹簧的参数：
自由长度：148
线径：3.5
支撑圈数：2圈
节距：13.29
如左图绘制扫描轨
迹线
4）设置好各点的节距
5）截面绘制
制作完成的3D弹簧模型
3、关系的设置
打开 工具-关系（R）
1、d0尺寸为基准面pace_1到基准面top 的距离，控制弹簧的自由长度。
2、d13与d14为弹簧
的节距控制尺寸
完成后点击确定
选取基准面 pace_1,右击鼠标右键选择 动态编辑
如图拖动paace_1基准面，弹簧的圈数不变，节距随着自由长度do的变化而变化。
在装配中添加挠性特性后弹簧的总长将随零件的间距的变化而变化，不会出现弹簧与零件的干涉现象出现。
CREO柔性元件三维设计系列教程--弹簧
CREO柔性元件三维设计系列教程--弹簧编写：陈杰QQ:33073956 E-mail:33073956@压簧以下面参数为例的压簧进行说明：弹簧中径：27mm弹簧钢丝直径：4.5mm弹簧有效圈数：11圈1.新建零件点击命令“新建”--输入编号和名称后点击“确定”完成新建零件。
如下图所示：2.添加参数点击命令“参数”--点击“+”添加参数名称为“弹簧中径”值为：27；“弹簧钢丝直径”值为：4.5；“弹簧有效圈数”值为：11；如下图所示：3.新建基准面点击命令“平面”--选择以TOP基准平面为基准面平移距离为105mm--然后点击“属性”栏输入基准面名称为“弹簧原始长度控制面”。
如下图所示：4.新建基准轴点击命令“轴”--选择另外两个基准平面新建一条弹簧名称为“中心轴”的基准轴。
如下图所示：5.草绘为了弹簧出图时能方便标准标注，绘制一个以FRONT基准面为草绘平面的如下图所示草绘截面：6.设置关系点击命令“d=关系”--设置草绘中的尺寸关系如下图所示：7.旋转阵列在模型树中选择草绘特征后点击命令“阵列”选择“轴”--选择中心轴为基准选择阵列2个角度为90度。
如下图所示：8.螺旋扫描点击扫描下拉菜单中的命令“螺旋扫描”--进入螺旋扫描菜单--点击“参考”/“定义”--选择FRONT基准面进入扫描轨迹截面。
如下图所示：进入轨迹草绘界面后选择相应参考基准，并绘制下图所示扫描轨迹线：完成轨迹草绘后点击下图所示截面草绘进入扫描草绘--在中心画一个圆并完成。
如下图所示：点击“间距”--点击添加共6个间距节点--除起点和终点外其他4个节点的“位置类型”全部使用“按参考”并选扫描轨迹上相应的节点。
然后点击完成螺旋扫描。
如下图所示：9.设置关系点击命令“d=关系”--弹出关系设置窗口--点击模型树中的弹簧原始长度控制面和螺旋扫描特征(轮廓和截面全部选取)--设置对应尺寸代号对应的关系，使他们与参数相关联。
关系式如下：D40=弹簧钢丝直径D32=弹簧钢丝直径D31=弹簧钢丝直径D34=弹簧钢丝直径D33=弹簧钢丝直径D28=弹簧钢丝直径D29=弹簧钢丝直径D30=2*弹簧钢丝直径D37=弹簧钢丝直径IF 弹簧有效圈数>4D35=(D3-2*D29-2*D30)/(弹簧有效圈数-4)ENDIFIF 弹簧有效圈数<=4D35=(D3-2*D29-2*D30)/(弹簧有效圈数-3)ENDIFIF 弹簧有效圈数>4D36=(D3-2*D29-2*D30)/(弹簧有效圈数-4)ENDIFIF 弹簧有效圈数<=4D36=(D3-2*D29-2*D30)/(弹簧有效圈数-3)ENDIF10.拉伸切除点击“拉伸”选择FRONT面进入草绘界面绘制下图所示截面并完成草绘：设置两端拉伸“穿透”切除11.设置关系点击命令“d=关系”--弹出关系设置窗口--点击模型树中的拉伸特征，设置下图所示关系：12.渲染模型点击“渲染”工具栏中的“外观库”--选择相应颜色后点击零件按中键完成渲染。
creo波形弹簧方程式画法_理论说明
creo波形弹簧方程式画法理论说明1. 引言1.1 概述本文将探讨Creo软件中波形弹簧方程式画法的理论和实践应用。
波形弹簧作为一种常见的机械弹性元件，在工程设计中有着广泛的应用。
Creo波形弹簧方程式画法则是利用Creo软件进行波形弹簧设计和模拟的一种方法。
1.2 文章结构本文分为四个主要部分，具体结构如下：第一部分是引言部分，介绍文章的背景和目的；第二部分将详细阐述Creo波形弹簧方程式画法，并描述其特点和画法步骤；第三部分将对波形弹簧的作用原理、力学模型与参数计算进行理论说明；第四部分是结论部分，总结本文内容和主要观点，并展望Creo波形弹簧方程式画法在未来的应用前景，并提出可能的研究方向和问题解决建议。
1.3 目的本文旨在通过对Creo软件中波形弹簧方程式画法的深入探讨，加深人们对该方法的理解，并探索其在工程设计领域中的应用前景。
通过本文的阐述，读者将能够理解波形弹簧的作用原理和力学模型，并掌握使用Creo软件进行波形弹簧的设计和模拟过程。
此外，本文还将提供一些未来研究方向和问题解决建议，以推动相关领域的进一步发展。
2. Creo波形弹簧方程式画法：2.1 弹簧方程式概览：Creo软件中的波形弹簧方程式是用来描述和模拟弹簧的力学行为和变形的数学表达式。
它可以通过定义一组参数和方程来生成弹簧的几何形状，并在装配过程中实现弹簧的虚拟显示。
2.2 Creo波形弹簧方程式的特点：Creo波形弹簧方程式具有以下几个特点：- 可调整性：使用Creo软件，用户可以根据需要调整方程式中的参数，以满足不同场景下对弹簧行为和变形的要求。
- 准确性：Creo波形弹簧方程式基于精确的数学模型，可以准确地描述和模拟真实世界中各种类型的波形弹簧。
- 可视化：通过在装配设计中应用波形弹簧方程式，用户可以实时观察到弹簧行为和变形情况，便于设计验证和优化。
2.3 波形弹簧方程式的画法步骤：(1) 定义参数：首先，根据实际需求，定义波形弹簧的相关参数，如线径、材料属性、波形类型等。
【最新精选】proe抛砖引玉之可变螺距扫描绘制弹簧
ProE抛砖引玉之可变螺距扫描绘制弹簧变螺距扫描绘制弹簧是利用插入/螺旋扫描/伸出项来完成的，有以下几个步骤： 1、定义属性：（因为我是在编辑下的截图，所以会有最终的红色效果显示）2、绘制轨迹曲线：中心线和轨迹线，添加可变螺距控制点3、设置各个点的螺距：（注意选择添加点后，单击轨迹线上的相应点后，要求输入各点的螺距值）4、绘制截面：最终效果：附加公文一篇，不需要的朋友可以下载后编辑删除，谢谢(关于进一步加快精准扶贫工作意)为认真贯彻落实省委、市委扶贫工作文件精神，根据《关于扎实推进扶贫攻坚工作的实施意见》和《关于进一步加快精准扶贫工作的意见》文件精神，结合我乡实际情况，经乡党委、政府研究确定，特提出如下意见：一、工作目标总体目标：“立下愚公志，打好攻坚战”，从今年起决战三年，实现全乡基本消除农村绝对贫困现象，实现有劳动能力的扶贫对象全面脱贫、无劳动能力的扶贫对象全面保障，不让一个贫困群众在全面建成小康社会进程中掉队。
总体要求:贫困村农村居民人均可支配收入年均增幅高于全县平均水平5个百分点以上，遏制收入差距扩大趋势和贫困代际传递；贫困村基本公共服务主要指标接近全县平均水平；实现扶贫对象“两不愁三保障”（即：不愁吃、不愁穿，保障其义务教育、基本医疗和住房）。
年度任务：2015－2017年全乡共减少农村贫困人口844人，贫困发生率降至3%以下。
二、精准识别（一）核准对象。
对已经建档立卡的贫困户，以收入为依据再一次进行核实，逐村逐户摸底排查和精确复核，核实后的名单要进行张榜公示，对不符合政策条件的坚决予以排除，确保扶贫对象的真实性、精准度。
建立精准识别责任承诺制，上报立卡的贫困户登记表必须经村小组长、挂组村干部、挂点乡干部、乡领导签字确认，并作出承诺，如扶贫对象不符合政策条件愿承担行政和法律责任，确保贫困户识别精准。
（二）分类扶持。
通过精准识别建档立卡的贫困户分为黄卡户、红卡户和蓝卡户三类，第一类为黄卡户，是指有劳动能力，家庭经济收入在贫困线边缘的贫困户；第二类为红卡户，是指有一定的劳动能力，家庭贫困程度比较深的贫困户；第三类为蓝卡户，是指年老体弱或因病因残丧失劳动能力的贫困户和五保户。
ProE环形弹簧造型
ProE环形弹簧造型
ProE环形弹簧造型
新建文件……草绘平面TOP面……进入草图，圆工具在在参考线的原点为圆心，画直径300的圆，单击“继续当前”对勾，完成草图。
选中草图，单击特征工具栏上的“可变剖面扫描”工具，单击操控板上的草图，在参考线交点画直线，标注直线长度为40，如图所示：
打开工具下的“关系”，添加关系式：sd3=trajpar*360*20 单击确定、单击“继续当前”对勾。
如下图所示：
单击“应用并保存”对勾。
单击特征工具栏上的“可变剖面扫描”工具，单击螺旋线的外轮廓线，轮廓线被选中，如下图所示：
按住键盘上“Shfit”键点选另一半未被选中的螺旋线，图形中的螺旋线都被选中，如下图所示：
单击“操控板”上的‘草绘’工具，进入草图状态。
在草图的参考线交点绘制一个圆，标注其直径为10 ，如下图所示：
单击“继续当前”对勾。
再单击“应用并保存”对勾，弹簧的扫描成功。
如下图所示：
将模型树中的草绘和可变剖面扫描 1隐藏，一个漂亮的环形弹簧建模完成。
如下图所示：。
