平衡阀和差压阀原理

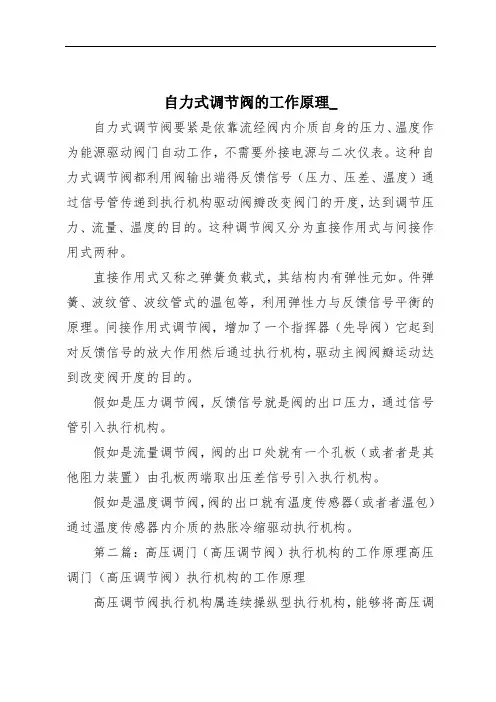

自力式调节阀的工作原理_
自力式调节阀的工作原理_自力式调节阀要紧是依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源与二次仪表。
这种自力式调节阀都利用阀输出端得反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。
这种调节阀又分为直接作用式与间接作用式两种。
直接作用式又称之弹簧负载式，其结构内有弹性元如。
件弹簧、波纹管、波纹管式的温包等，利用弹性力与反馈信号平衡的原理。
间接作用式调节阀，增加了一个指挥器（先导阀）它起到对反馈信号的放大作用然后通过执行机构，驱动主阀阀瓣运动达到改变阀开度的目的。
假如是压力调节阀，反馈信号就是阀的出口压力，通过信号管引入执行机构。
假如是流量调节阀，阀的出口处就有一个孔板（或者者是其他阻力装置）由孔板两端取出压差信号引入执行机构。
假如是温度调节阀，阀的出口就有温度传感器（或者者温包）通过温度传感器内介质的热胀冷缩驱动执行机构。
第二篇：高压调门（高压调节阀）执行机构的工作原理高压调门（高压调节阀）执行机构的工作原理高压调节阀执行机构属连续操纵型执行机构，能够将高压调节汽阀操纵在任一位置上，成比例地调节进汽量以习惯汽轮机运行的需要。
经计算机运算处理后的开大或者关小高压调节汽阀的电气信号通过伺服放大器放大后，在电液伺服阀中将电气信号转换为液压信号，使电液伺服阀主阀芯移动，并将液压信号放大后操纵高压抗燃油油的通道，使高压抗燃油油进入执行机构活塞杆下腔，使执行机构活塞向上移动，带动高压调节汽阀使之开启，或者者是使压力油自活塞杆下腔泄出，借弹簧力使活塞下移，关闭高压调节汽阀。
当执行机构活塞移动时，同时带动二个线性位移传感器（lvdt），将执行机构活塞的位移转换成电气信号，作为负反馈信号与前面计算机处理后送来的信号相叠加，输入伺服放大器。
当伺服放大器输入信号为零时，伺服阀的主阀回到中间位置，不再有高压油通向执行机构活塞杆下腔，如今高压调节汽阀便停止移动，停留在一个新的工作位置。
压差阀、平衡阀的应用
自力式压差控制阀和平衡阀的应用大家好平衡阀产品的介绍默认分类 2007-06-15 07:05 阅读522 评论0字号：大大中中小小各位专家、学者、先生、女士大家好！欢迎各位朋友、学者、专家参与平衡阀系列产品的介绍。
首先感谢大家为社会做出的不懈努力，平衡阀系列产品在空调、采暖的水系统中应用越来越广泛，大家对平衡阀的了解越来越深入。
怎样用好其系列产品是目前广大设计人员、安装人员及生产厂商共同探讨的话题。
我们需要借助国外的经验，依据我们的实际国情，研制和使用适和我们系统真正需要的控制设备，使控制设备确实有效的、稳定的运行，达到系统的节能有效的目的。
社会的飞速发展，综合国力的增强。
节能是迫在眉睫。
国家倡导营造节能社会，作为社会的一成员也应该积极响应。
建设部最近出台了相关措施，我们大家也应该努力。
社会的发展需要也是我们大家的需要，系统控制的日益更新，相关的控制设备同样需要更新，才能够达到满意的效果。
相关专家进行了很大的努力，国家相关部门十分重视，正在制定相关的政策和规范。
让我们大家共同携手，为建设好美丽的家园，创造和谐社会、创造舒适的环境而努力奋斗。
下面分几个部分介绍一下平衡阀系列产品。
（因篇幅有限，有不慎详细的地方请大家多多原谅）首先请允许我介绍一下公司的基本情况。
公司坐落在河北省献县，1993年和沈阳三环真空研究所研制开发了国内首台斜杆暗升降，并具有开度百分比显示的数字锁定平衡阀（大家常说的手动平衡阀）。
当时国内有建研院的爱康和沈阳的华松,他们所生产的平衡阀都是直杆直尺外升降的，并且DN150以上都是蝶阀形式。
为了完善产品性能的检测，和清华大学热能系石兆玉教授联合开发了平衡阀的实验装置,准确测量平衡阀的理论流量特性。
最近我们从铸造方面引进了消失模铸造，使产品外观及阀体内在结构有了进一步的改进，为完善产品奠定了坚实的基础。
随着国家经济发展生活水平的提高，产品不断的升级，1998年根据市场的需求研发了自力式流量控制阀，也就是大家所熟悉的动态流量平衡阀。
常见流量调节阀的种类及工作原理
常见流量调整阀的种类及工作原理计量收费重要通过三个途径宏观节能：首先是装设了流量调整阀，实现了流量平衡，进而克服了冷热不均现象；其次是通过温控阀的作用，利用了太阳能、家电、照明等设备的自由热；第三是提高了用热居民的节能意识，削减了开窗户等的无谓散热。
而这三条节能途径，其中有二条都是通过流量调整阀来实现的。
可见，流量调整阀，在计量收费的供热系统中，占有何等紧要的地位。
因此，如何正确的进行流量调整阀的选型设计，就显得特别紧要。
1、电动调整阀电动调整阀是适用于计算机监控系统中进行流量调整的设备。
一般多在无人值守的热力站中采纳。
电动调整阀由阀体、驱动机构和变送器构成。
温控阀是通过感温包进行自力式流量调整的设备，不需要外接电源；而电动调整阀一般需要单相220V电源，通常作为计算机监控系统的执行机构（调整流量）。
电动调整阀或温控阀都是供热系统中流量调整的最重要的设备，其它都是其辅佑襄助设备。
2、平衡阀平衡阀分手动平衡阀和自力式平衡阀。
无论手动平衡阀还是自力式平衡阀，它们的作用都是使供热系统的近端加添阻力，限制实际运行流量不要超过设计流量；换句话说，其作用就是克服供热系统近端的多余资用压头，使电动调整阀或温控阀能在一个许可的资用压头下工作。
因此，手动平衡阀和自力式平衡阀，它们都是温控阀或电动调整阀的辅佑襄助流量调整装置，但又是特别紧要的，假如选型不当，或设计不合理，电动调整阀或温控阀都不能很好工作。
2.1、手动平衡阀2.1.1、手动平衡阀的工作原理手动平衡阀是一次性手动调整的，不能够自动地随系统工况变化而变化阻力系数，所以称静态平衡阀。
手动平衡阀作用的对象是阻力，能够起到手动可调孔板的作用，来平衡管网系统的阻力，达到各个环路的阻力平衡的作用。
能够解决系统的稳态失调问题：当运行工况不同于设计工况时，循环水量多于或小于设计工况，由于平衡阀平衡的是系统阻力，能够将新的水量依照设计计算的比例平衡的调配，使各个支路的流量将同时按比例增减，依旧充足当前负荷下所对应的流量要求2.1.2、手动平衡阀的选型与设计中应注意的问题（1）阀门特性曲线决议了阀门的调整性能，如截止阀的流量曲线，假如认为95％～100％之间的流量变化是没有意义的，那么开度从0～5％即实现了流量的全程变化，这样的阀门是不能作为水利工况平衡调整使用的。
压差平衡阀的作用原理是什么
压差平衡阀的作用原理是什么？压差平衡阀，亦称自力式压差控制阀，是一种不需外来能源依靠被调介质自身压力变化进行自动调节的阀门，适用于分户计量或自动控制系统中。
压差平衡阀为双瓣结构，结构紧凑，用于供热（空调）水系列中,恒定被控制系统的压差，并有以下的特点：1、恒定被控制系统压差；2、支持被控系统内部自主调节；3、吸收外网压差波动；4、采用先进的无级调压结构，控制压差可调比可达25：1；5、具备自动消除堵塞功能；6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
压差平衡阀的使用方法：1、介质流动方向应与阀体箭头方向一致；2、压差平衡阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2〃球阀，以便启动消除堵塞功能；3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2〃球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。
压差平衡阀选型说明：按式KV=G/式中（G7I3∕h）,根据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；根据最小流量和可能的最大工作压差计算所需的最小KV值,应大于阀门的最小KV值,如G=3-10M∕h,ZXP〃最大=200KPa,ZXP〃最小=20KPa,KV最大=10/二25,KV最小二3/二2.12,选择DN50即符合要求，建议尽量不变径选用阀门。
压差平衡阀的用途：为何室内安装自控装置必须安装压差平衡阀原因如下：L如果不安装压差平衡阀，近端用户由于压差过大，当近端用户室内温度达到设置值时，由于感温包的膨胀推力是有限的使恒温阀无法关断，使近端用户室内温度超标。
平衡阀的作用

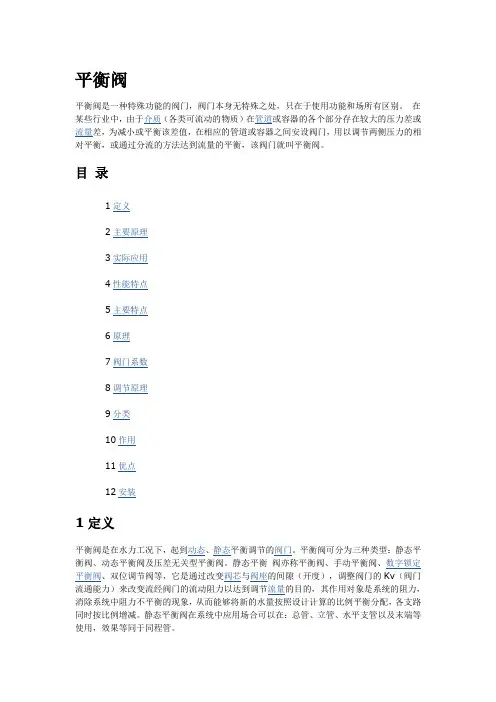

平衡阀平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。
在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。
目录动态平衡阀分为动态流量平衡阀，动态压差平衡阀。
动态流量平衡阀亦平衡阀称：限流阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压力，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
通常动态流量平衡阀应用于定流量系统或应用于一次侧定频的主机出口处。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
动态压差平衡阀通常与静态平衡阀配套使用，由于动态压差平衡阀不可直接测得管路中流量，需静态平衡阀配合才能精确调试。
2主要原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，平衡阀(15张)采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
压差控制阀工作原理

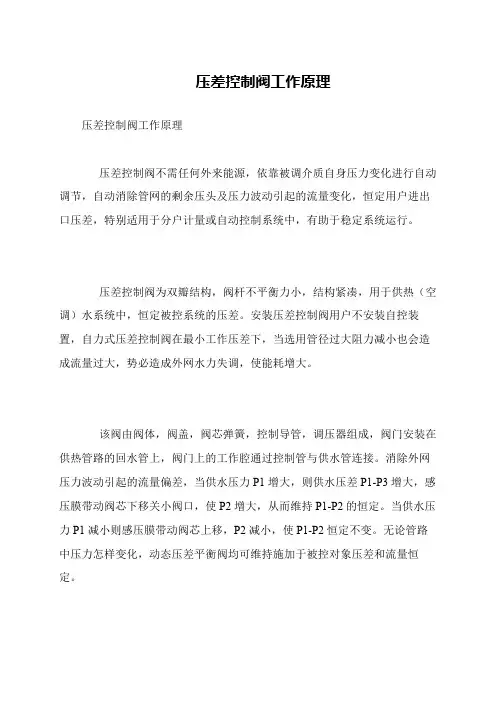

压差控制阀工作原理
压差控制阀工作原理
压差控制阀不需任何外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，特别适用于分户计量或自动控制系统中，有助于稳定系统运行。
压差控制阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差。
安装压差控制阀用户不安装自控装置，自力式压差控制阀在最小工作压差下，当选用管径过大阻力减小也会造成流量过大，势必造成外网水力失调，使能耗增大。
该阀由阀体，阀盖，阀芯弹簧，控制导管，调压器组成，阀门安装在供热管路的回水管上，阀门上的工作腔通过控制管与供水管连接。
消除外网压力波动引起的流量偏差，当供水压力P1增大，则供水压差P1-P3增大，感压膜带动阀芯下移关小阀口，使P2增大，从而维持P1-P2的恒定。
当供水压力P1减小则感压膜带动阀芯上移，P2减小，使P1-P2恒定不变。
无论管路中压力怎样变化，动态压差平衡阀均可维持施加于被控对象压差和流量恒定。
差压阀工作原理
差压阀工作原理
差压阀是一种常见的工业控制阀门，用于控制流体系统中的压差。
它的工作原理基于流体压力的差异。
差压阀包含两个连接到流体管道的入口和一个连接到出口的出口。
当流体通过入口管道之一进入阀门时，压力会作用于阀门的阀盘上。
阀盘会根据压力差异的变化而移动，以控制流体的流量。
在正常工作条件下，两个入口的压力应该是相等的。
如果入口压力不平衡，阀盘就会产生位移，从而改变阀门的开度。
阀门的开度越大，流体通过阀门的速度就越快。
当入口压力平衡时，阀盘保持在一个平衡位置，使得出口压力保持稳定。
但当入口压力差异增大时，阀盘会移动，从而改变阀门的开度，以减小入口压力差。
差压阀还可以通过调整弹簧的紧密度来改变阀门的开度范围。
弹簧的作用是在阀盘受到压力时提供反作用力，从而使阀门能够快速响应压力变化。
总的来说，差压阀通过控制流体中的压差来调整阀门的开度，从而实现流体系统的压力控制。
它在许多工业领域中应用广泛，例如化工、石油、制药等。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀门，它能够自动调节流体的流量和压力，以保持系统的平衡。
平衡阀通过调节阀门的开度来控制流体的流量，从而达到控制系统压力的目的。
平衡阀的工作原理主要包括以下几个方面：1. 压力平衡原理：平衡阀内部设计有一个平衡腔室，该腔室与阀门的进口和出口相连。
当流体通过阀门进入平衡腔室时，流体的压力会作用在阀门上，并通过作用在阀门上的力来调节阀门的开度。
平衡阀内部的弹簧或活塞会根据流体的压力变化来调整阀门的开度，以保持系统的平衡。
2. 流体动力学原理：平衡阀内部的流体通过阀门的流道进出，流体在流道内会产生一定的速度和压力变化。
平衡阀通过改变阀门的开度来调节流体的速度和压力，从而达到控制系统的目的。
当流体速度较大时，阀门会自动调整开度，减小流体的速度和压力；当流体速度较小时，阀门会自动调整开度，增加流体的速度和压力，以保持系统的平衡。
3. 调节装置原理：平衡阀通常配备有调节装置，用于调节阀门的开度。
调节装置可以是手动操作的，也可以是自动控制的。
手动操作的调节装置通常是一个手轮或手柄，通过手动旋转或推动来改变阀门的开度。
自动控制的调节装置通常是一个电动执行器或气动执行器，通过接收外部信号来控制阀门的开度，实现自动调节。
4. 反馈控制原理：平衡阀通常配备有反馈控制装置，用于监测流体的压力和流量，并将这些信息反馈给调节装置。
调节装置根据反馈的信息来调整阀门的开度，以保持系统的平衡。
反馈控制装置可以是压力传感器、流量计等，通过测量流体的压力和流量来实现反馈控制。
总结起来，平衡阀的工作原理是通过压力平衡原理、流体动力学原理、调节装置原理和反馈控制原理来实现对流体流量和压力的自动调节。
平衡阀的设计和选型应根据具体的管道系统要求和工艺参数来确定，以确保系统的稳定运行和安全性能。
平衡阀的作用和工作原理
平衡阀的作用和工作原理
平衡阀是一种流体调节装置，广泛应用于供水系统、空调系统、暖通系统等领域。
平衡阀的作用主要是在系统中实现流体的动态平衡，确保系统各个支路中流体的流量分配均匀，避免出现某些支路流量过大或过小的情况，从而提高系统的工作效率，减少能耗。
平衡阀的工作原理
1.阀芯调节: 平衡阀通过调节阀芯的开度来控制流体的流量。
阀芯的开
度与阀座之间的间隙大小决定了流体通过阀体的通道的面积，从而影响流量大小。
2.差压调节: 平衡阀通过感应流体通过阀体时的压力差，根据压力差的
大小来调节阀芯的开度，从而实现流量的动态平衡。
3.流体力学原理: 平衡阀利用流体力学原理，通过改变流道的形状或流
动的方向，调节流体的速度和压力，以达到流量的平衡分配。
平衡阀的主要作用
1.确保系统运行稳定: 平衡阀能够保证系统内各个支路的流量均衡，避
免产生过载或低负荷的情况，确保系统的运行稳定。
2.节能减排: 通过平衡阀调节系统流量，可以避免一些供水管路中流量
过大造成的能量浪费，降低系统的运行成本，实现节能减排的目的。
3.延长设备寿命: 平衡阀可以减少系统中的冲击、振动，保护设备不受
过载工作的影响，延长设备的使用寿命。
4.提高系统的控制精度: 平衡阀的调节范围较宽，可以更准确地控制系
统的流量和温度，提高系统的控制精度。
综上所述，平衡阀在供水系统、空调系统等领域具有重要的作用，通过调节流量，保持系统的平衡运行，节约能源，延长设备寿命，提高系统控制精度。
它的工作原理主要是通过阀芯调节、差压调节和流体力学原理来实现流量的平衡分配。
压差平衡阀工作原理
压差平衡阀工作原理
压差平衡阀（Pressure Balance Valve）是一种常用于管道系统
中的控制阀，它的工作原理是通过调节阀内的孔径大小，使得流体通过阀门时的压差保持在设定的范围内。
压差平衡阀通常由阀体、阀芯和调节器组成。
阀芯上设有一个孔，当调节器旋转时，孔的大小也会随之调整。
阀体内部通常分为进口口、出口口和节流孔。
在阀门工作时，流体从进口口进入，经过节流孔后，流经阀芯的孔进入出口口，并最终进入下一个管道系统。
当压差平衡阀工作时，阀芯所设的孔在调节器的作用下会改变大小。
当进口压力较高时，阀芯孔的大小会减小，通过节流孔的流量减少，从而降低出口的压力。
相反，当进口压力较低时，阀芯孔的大小会增大，通过节流孔的流量增加，以提高出口的压力。
通过这种方式，阀门可以在设定的压差范围内保持压力平衡。
压差平衡阀在管道系统中起到了平衡压力的作用，使得系统内的压力始终保持在设定的范围内。
这对于一些需要控制压力的系统来说非常重要，例如供水系统、供暖系统等。
同时，压差平衡阀还可以提高系统的稳定性和安全性，避免压力过低或过高对系统的影响。
发电机密封油系统常见故障及处理
发电机密封油系统常见故障及处理摘要：发电机密封油防止外界空气进入发电机及阻止发电机内氢气漏出。
这样可以保证正常运行中，发电机内氢气具有一定的纯度和压力；同时在气体置换过程中，发电机内不易形成易爆的氢气、空气混合物；本文对生产中发电机密封油系统及与其有关的一些常见故障进行分析并提出处理办法。
关键词：密封油；差压阀；平衡阀一、密封油系统的组成及工作原理：密封油系统的组成：密封油系统主要有密封瓦、空侧和氢侧交直流密封油泵、氢侧回油箱、1个差压阀、1个备用差压阀、2个平衡阀、油滤网、冷油器、空侧回油箱、阀门等组成。
整个发电机是1个密封的腔室，在前后轴端各设了1个双油环密封瓦，密封瓦与发电机轴颈有约0.20mm的径向间隙，利用密封瓦的2个环形油腔，充入高于氢气压力约0.085MPa的密封油，以阻止氢气外溢。
发电机内氢气压力在行中有一定变化，因此，要求跟踪密封压力的变化情况，始终保持密封油压略高于发电机内氢气压力，以防止氢气外溢。
跟踪发电机内氢气压力并自动调节密封油压的装置叫做差压阀和平衡阀。
如下图1所示工作原理图：图1 密封油系统工作原理工作原理：发电机空侧密封油压以氢压作为调节依据，通过差压调节阀使其比氢压高0.085 MPa，而氢侧密封油压则通过平衡阀跟踪空侧密封油压，两者差压保持在±0.5KPa内。
双流环式密封瓦密封效率高，可有效地防止氢气的外泄及空气的入侵。
而且，当氢侧密封油失去时，仍可起到密封作用。
此时，空侧密封油流到空侧配油槽后，一部分向氢侧配油槽流动，仍可阻止氢气外逸。
但因空氢侧共用一路密封油源，溶入氢侧油中的氢气便可通过空侧油路逸出，而溶入空侧油中的空气也可通过空侧油路进入机内。
因而，为保持必要的氢气压力和纯度，其补氢量将比正常时有所增加。
为保证空侧交流密封油泵故障时，发电机内氢气不外逸，空侧油路设有几路备用油，除前面提到的空侧直流密封油泵外，还从汽轮机润滑油系统引入高、低压备用油，通过备用差压调节阀的节流来控制油压，当空侧密封油压与氢气差压低至0.056 MPa时，该备用差压调节阀开启，并保持0.056MPa的油、氢差压。
平衡阀的工作原理
平衡阀的工作原理
平衡阀是一种用来控制流体压力和流量的装置，它在工业生产和设备中起着非常重要的作用。
平衡阀的工作原理是通过调节阀门的开启程度来控制流体的流动，从而实现对流体压力和流量的调节。
首先，平衡阀通过阀门的开合来控制流体的流动。
当阀门关闭时，流体无法通过阀门，从而实现了流体的截流；而当阀门打开时，流体可以顺利通过阀门，实现了流体的通畅。
通过调节阀门的开合程度，可以实现对流体流量的精确控制。
其次，平衡阀通过调节弹簧或气动装置来实现对阀门的开合。
在平衡阀内部，通常会设置有弹簧或气动装置，通过对这些装置的调节，可以实现对阀门的开合力度的调节，从而实现对流体压力的调节。
当流体压力超过设定值时，阀门会自动关闭；而当流体压力低于设定值时，阀门会自动打开，从而实现了对流体压力的平衡调节。
此外，平衡阀还通过设计合理的阀门结构来实现对流体的平衡调节。
阀门的结构设计通常会考虑到流体的流动特性和流体压力的变化，通过合理的设计，可以实现对流体的平衡调节，从而保证流体在阀门内部的稳定流动。
总的来说，平衡阀的工作原理是通过调节阀门的开合程度、调节弹簧或气动装置和设计合理的阀门结构来实现对流体压力和流量的精确控制。
它在工业生产和设备中起着非常重要的作用，能够保证流体在管道内部的稳定流动，从而保证设备的正常运行和生产的顺利进行。
平衡阀流量测量的几个问题
万 方数据
平衡阀流量测量的几个问题
作者： 作者单位： 刊名： 英文刊名： 年，卷(期)： 杨晓和， 苏保青 杨晓和(大同市热力有限责任公司,山西,大同,037004)， 苏保青(太原理工大学,山西,太原 ,030024) 山西建筑 SHANXI ARCHITECTURE 2003,29(8)
本文链接：/Periodical_shanxjz200308081.aspx
收稿日期：２∞３－０３—０１ 作者简介：杨晓和（１９６３．），男，１９８５年毕业于太原工业大学燃气输配专业，工程师，大同市热力有限责仟公司，山西大１司０３７００４ 苏保青（１９４８．），男，１９７５年毕业干太原工学院暖通专业，副教授，太原理工大学，山西太原０３００２４
万 方数据
．１２０．
爹揣掌毒；曹
诺数Ｋ枷，不清楚，即通过节流件的最小流量不限制，如何保持ａ
不变？对于流量测量过程中。和Ｍ均在变化的平衡阀怎么能保 持流量与压差之间的稳定的单值函数关系？又怎样根据平衡阀 两侧压差测量流量？
３彩响平衡阀测量流量的因素
１）平衡阀是卟手动调节阀，义兼作流量传感器，其结构、加
工精度无法与标准孔板、标准喷嘴等标准件节流件相比。 ２）差压流量计节流孔是经过精心设计和精密加工的，截面积 是不变的，而平衡阀在调节过程中节流孔大小是变化的，是按照 调节阀的要求设计和加工的。 ３）平衡阁厂家没有对通过平衡阀的最小流量加以限制．流体
山
西
建
筑
Ｍ——截面比（节流孔截面与连接管道截面之比）； Ｆ——连接管道截面积，ｎｆ； △Ｐ——节流件两侧差压，Ｐａ； ｐ——通过节流件的流体密度，ｋｇ＾一。
可见，在压差流量计测量流量的过程中必须保持ａ和Ｍ不 变。但在平衡阀调节过程中，Ｍ无法保持不变。而ａ与节流件 形式、取压方式、Ｍ、雷诺数Ｒ，有关，只有节流件形式、取压方式、 Ｍ保持不变、雷诺数Ｒ大于临界值，才能保持ａ不变。最小雷
液压平衡阀的工作原理
液压平衡阀的工作原理动态流量平衡阀阀门系数水力平衡平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。
平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等、平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。
平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。
与其它阀门相比，平衡阀主要有以下特点：nuantongkongtiaozaixian (1)直线型流量特性，即在阀门前后压差不变情况下，流量与开度大体上成线性关系； (2)有精确的开度指示； (3)有开度锁定装置，非管理人员不能随便改变开度；表连接，可方便地显示阀门前后的压差及流经阀门的流量。
尽管平衡阀具有很多优点，但它在空调水系统的应用还存在不少问题。
如果这些问题解决不好，平衡阀的特点并不能充分显现出来。
平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。
每一座楼的入口处都安装平衡阀，可以使供暖系统的总流量得到合理分配。
暖通空调zaixian平衡阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。
压差平衡阀的作用和工作原理
压差平衡阀的作用和工作原理压差平衡阀是一种常用的控制阀，它的作用是通过调节流体的压差来实现对系统流量的控制。
它可以在不同的工作条件下维持流体的压差稳定，确保系统的正常运行。
压差平衡阀的工作原理主要包括阀芯调节和压力平衡两个方面。
压差平衡阀通过阀芯的调节来控制流体的流量。
阀芯是压差平衡阀的核心部件，它根据系统的需求，调整阀门的开度，从而改变流体通过阀门的面积，进而控制流量的大小。
当阀芯打开时，流体通过阀门的面积增大，流量也相应增大；当阀芯关闭时，流体通过阀门的面积减小，流量也相应减小。
通过不断调节阀芯的开度，可以实现对系统流量的精确控制。
压差平衡阀通过压力平衡来维持系统的稳定。
在流体通过阀门时，会产生一定的压差。
如果系统中存在压差变化，会导致流量的不稳定，甚至影响到系统的正常运行。
为了解决这个问题，压差平衡阀采用了特殊的结构，通过调整阀门内外的压力差，使系统中的压差保持稳定。
具体来说，当系统中的压差发生变化时，压差平衡阀会自动调节阀门的开度，以减小或增大流体通过阀门的面积，从而使压差恢复到设定的数值。
通过这种方式，压差平衡阀可以实现对系统压差的自动调节，确保系统的稳定运行。
压差平衡阀的作用和工作原理使其在许多工业领域得到广泛应用。
首先，压差平衡阀可以用于控制流体的流量，例如调节管道中的液体或气体流量。
其次，压差平衡阀可以用于保护设备，例如在高压系统中，可以通过压差平衡阀来减少系统中的压力差，避免设备受到损坏。
此外，压差平衡阀还可以用于调节系统中的压力，保持系统的平衡稳定。
总结起来，压差平衡阀通过阀芯调节和压力平衡两个方面的工作原理，实现对系统流量的控制和压差的平衡。
它在工业领域有着广泛的应用，可以保证系统的正常运行，提高生产效率。
在实际应用中，需要根据具体的工作条件和需求，选择合适的压差平衡阀，并进行正确的安装和调试，以确保系统的稳定性和可靠性。
液压平衡阀工作原理
液压平衡阀工作原理液压平衡阀是一种常见的液压控制元件，它在液压系统中起着平衡压力的作用。
液压系统中的液压平衡阀能够保持系统中的压力稳定，从而确保系统的正常工作。
本文将介绍液压平衡阀的工作原理，包括其结构、工作过程和应用特点。
液压平衡阀的结构液压平衡阀通常由阀体、阀芯、弹簧和调节装置等部件组成。
阀体是液压平衡阀的外壳，它承受系统中的压力，并通过连接管路与其他液压元件相连。
阀芯是液压平衡阀的控制部件，它通过受控的移动来改变流体通道的面积，从而实现对压力的调节。
弹簧则是用来提供阀芯的恢复力，使阀芯能够在受控制的范围内移动。
调节装置则用来调整弹簧的预紧力，从而改变液压平衡阀的工作压力范围。
液压平衡阀的工作原理液压平衡阀的工作原理主要是通过阀芯的受控移动来改变液体通道的面积，从而实现对压力的调节。
当系统中的压力超过设定值时，阀芯会向上移动，减小液体通道的面积，从而降低系统的压力；当系统中的压力低于设定值时，阀芯会向下移动，增大液体通道的面积，从而提高系统的压力。
通过这种方式，液压平衡阀能够保持系统中的压力稳定，确保系统的正常工作。
液压平衡阀的工作过程液压平衡阀在液压系统中起着平衡压力的作用。
当系统中的压力超过设定值时，阀芯会受到压力的作用而向上移动，减小液体通道的面积，从而降低系统的压力；当系统中的压力低于设定值时，阀芯会受到弹簧的作用而向下移动，增大液体通道的面积，从而提高系统的压力。
通过这种方式，液压平衡阀能够保持系统中的压力稳定，确保系统的正常工作。
液压平衡阀的应用特点液压平衡阀具有结构简单、工作可靠、调节范围广等特点，因此在液压系统中得到了广泛的应用。
液压平衡阀能够保持系统中的压力稳定，确保系统的正常工作，因此在液压系统中起着非常重要的作用。
液压平衡阀的应用范围非常广泛，涵盖了工程机械、冶金设备、船舶设备、起重设备等多个领域。
总结液压平衡阀是液压系统中常见的液压控制元件，它能够保持系统中的压力稳定，确保系统的正常工作。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀门，用于调节流体的流量和压力。
它的工作原理基于流体力学和力的平衡原理。
本文将详细介绍平衡阀的工作原理。
一、平衡阀的结构平衡阀通常由阀体、阀盖、阀芯、弹簧、调节螺母等部件组成。
阀体和阀盖之间有一个密封面，通过调节螺母可以改变阀芯的位置，从而控制流体的流量和压力。
二、1. 压力平衡原理平衡阀的工作原理基于压力平衡原理。
当流体通过阀体进入阀芯的两端时，会产生不同的压力。
阀芯两端的压力差将会使阀芯产生力的不平衡，从而使阀芯发生位移，调节流体的流量和压力。
2. 弹簧力的作用平衡阀中的弹簧起到平衡压力的作用。
当流体压力增加时，弹簧会受到压力的作用而发生压缩，从而使阀芯的位移减小。
相反，当流体压力减小时，弹簧会发生伸展，使阀芯的位移增加。
通过调节弹簧的压力，可以实现对流体流量和压力的精确控制。
3. 调节螺母的作用平衡阀中的调节螺母用于调节阀芯的位置。
通过旋转调节螺母，可以改变阀芯与阀座之间的间隙，从而控制流体的流量和压力。
当调节螺母旋转时，阀芯的位移将会发生变化，进而影响流体的流量和压力。
三、平衡阀的工作过程平衡阀的工作过程可以分为以下几个步骤：1. 初始状态：当流体压力平衡时，阀芯处于初始位置，流体无法通过阀体。
2. 流体进入：当流体压力增加时，流体开始通过阀体，进入阀芯的两端。
3. 弹簧压缩：流体压力增加使阀芯受到不平衡的力，弹簧开始被压缩。
4. 阀芯位移：弹簧的压缩使阀芯位移，改变阀芯与阀座之间的间隙。
5. 流量调节：阀芯位移改变了流体的流通通道，从而调节流体的流量。
6. 压力调节：阀芯位移还可以改变流体通过阀体时的压力，从而实现对流体压力的调节。
四、平衡阀的应用领域平衡阀广泛应用于各种管道系统中，用于控制流体的流量和压力。
它可以用于供水系统、暖通空调系统、石油化工系统等领域。
平衡阀的精确调节能力使得管道系统的运行更加稳定和高效。
总结：平衡阀是一种常用的控制阀门，其工作原理基于流体力学和力的平衡原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．基础知识
一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得：
式中：Q－－流经平衡阀的流量
ξ－－平衡阀的阻力系数
P1－－阀前压力P2－－阀后压力
F－－平衡阀接管截面积
ρ－－流体的密度
由上式可以看出，当F一定（即对某一型号的平衡阀），阀门前后压降P1-P2不变时，流量Q仅受平衡阀阻力影响而变化。
ξ增大（阀门关小时），Q减小；反之，ξ减小（阀门开大时），Q增大。
平衡阀就是以改变阀芯的开度来改变阻力系数，达到调节流量的目的。
Kv为平衡阀的阀门系数。
它的定义是：当平衡阀前后差压为1bar（约1kgf/cm2）时，流经平衡阀的流量值（m3/h）。
平衡阀全开时的阀门系数相当于普通阀门的流通能力。
如果平衡阀开度不变，则阀门系数Kv不变，也就是说阀门系数Kv由开度而定。
通过实测获得不同开度下的阀门系数，平衡阀就可做为定量调节流量的节流元件。
在管网平衡调试时，用软管将被调试的平衡阀的测压小阀与专用智能仪表连接，仪表可显示出流经阀门的流量值（及压降值），经与仪表人机对话，向仪表输入该平衡阀处要求的流量值后，仪表通过计算、分析、得出管路系统达到水力平衡时该阀门的开度值。
2.差压阀：
作用：差压阀在密封油系统中用以调整空侧密封油压，使之与发电机内气
体压力始终保持一定的压差。
结构和工作原理：
此阀门是通过输入信号的差值变化带动滑杆上下移动，而改变阀门的开度，以起到对油压的调节作用。
密封油系统通常设有二只差压阀，一只差压阀即空侧油调压阀，它接于空侧油泵的进口与出口之间，起旁路调压作用,信号分别取自机内氢气压力和空侧密封油压，该阀门可以根据信号来源的压力变化自动调节旁路的流量，从而保证空侧密封油压始终高于机内氢压0.084MPa。
另一只差压阀即空侧油备用调压阀，它接于空侧高压和低压备用密封油管路中，信号分别取自发电机内氢压和空侧密封油压，通过调节备用密封油流量来保证备用空侧密封油压力始终高于机内气体压力0.056MPa。
密封油系统中差压阀的工作原理？
答：压差阀的活塞上面引入机内氢气压力（压力为p1），活塞下面引入被调节并输出的空侧密封油（压力为p），活塞自重及其配重片重量（或调节弹簧）之和为p2（可调节），则使p=p1+p2（上下力平衡）。
当机内氢气压力p1上升时，作用于活塞上面的总压力（p1+p2）增大，使活塞向下移动，加大三角形工作油孔的开度，使空侧油量增加，则进入空侧密封瓦的油压随之增加，直到达到新的平衡；当机内氢气压力p1下降时，动作相反。
3.平衡阀：
平衡阀的工作原理：平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙，改变流体流经阀门的流通阻力，达到调节流量的目的。
平衡阀相当于
4．总结:
差压阀的控制器上面是氢气的压力,下面是密封油,通过连杆控制阀门开度,当氢气的压力高时,阀门关小,相当于关小再循环一样,密封油油压升高~压差低时,动作相反，从而保证机内氢压和空侧密封油压差压在0.084MPa范围内（正常运行），当高压备用油源作为空侧密封油时，保证机内氢压和空侧密封油压差压在0.056MPa范围内。
当空侧直流油泵启动，作为空侧密封油时，保证机内氢压和空侧密封油压差压在0.084MPa范围内，这个差压通过负重或者可调弹簧来实现。
平衡阀的控制器上面是空侧油压力,下面是氢侧压力,当空侧压力较高时,阀芯向下移动，阀门开大,流道面积变大，氢侧油压上升；压差低时,动作相反.始终
保证空侧密封油压和氢侧密封油压差压在正负490Pa范围内。
