力控组态软件 教程修改版

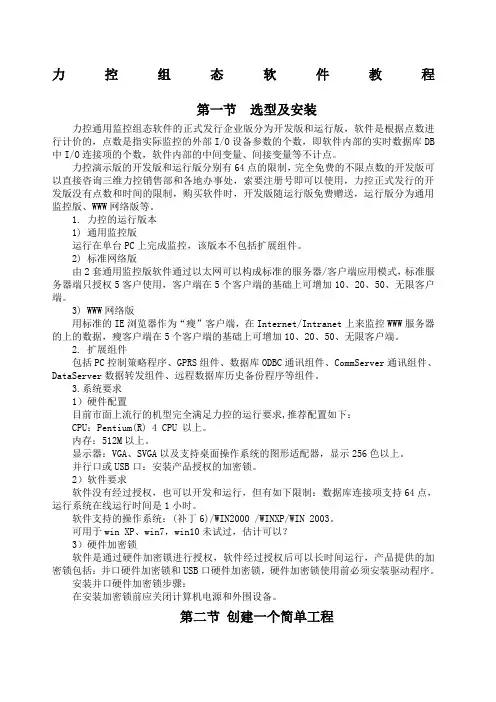

力控组态软件教程
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB 中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。

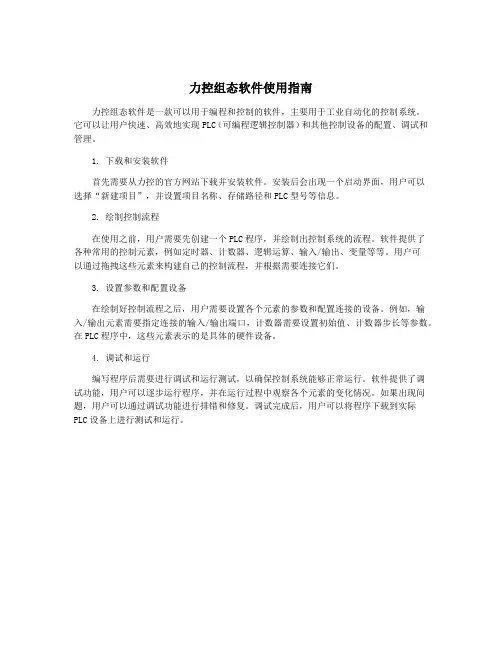

力控组态软件使用指南
力控组态软件使用指南
力控组态软件是一款可以用于编程和控制的软件，主要用于工业自动化的控制系统。
它可以让用户快速、高效地实现PLC（可编程逻辑控制器）和其他控制设备的配置、调试和管理。
1. 下载和安装软件
首先需要从力控的官方网站下载并安装软件。
安装后会出现一个启动界面，用户可以
选择“新建项目”，并设置项目名称、存储路径和PLC型号等信息。
2. 绘制控制流程
在使用之前，用户需要先创建一个PLC程序，并绘制出控制系统的流程。
软件提供了
各种常用的控制元素，例如定时器、计数器、逻辑运算、输入/输出、变量等等。
用户可
以通过拖拽这些元素来构建自己的控制流程，并根据需要连接它们。
3. 设置参数和配置设备
在绘制好控制流程之后，用户需要设置各个元素的参数和配置连接的设备。
例如，输
入/输出元素需要指定连接的输入/输出端口，计数器需要设置初始值、计数器步长等参数。
在PLC程序中，这些元素表示的是具体的硬件设备。
4. 调试和运行
编写程序后需要进行调试和运行测试，以确保控制系统能够正常运行。
软件提供了调
试功能，用户可以逐步运行程序，并在运行过程中观察各个元素的变化情况。
如果出现问题，用户可以通过调试功能进行排错和修复。
调试完成后，用户可以将程序下载到实际
PLC设备上进行测试和运行。
力控组态软件使用指南
概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。

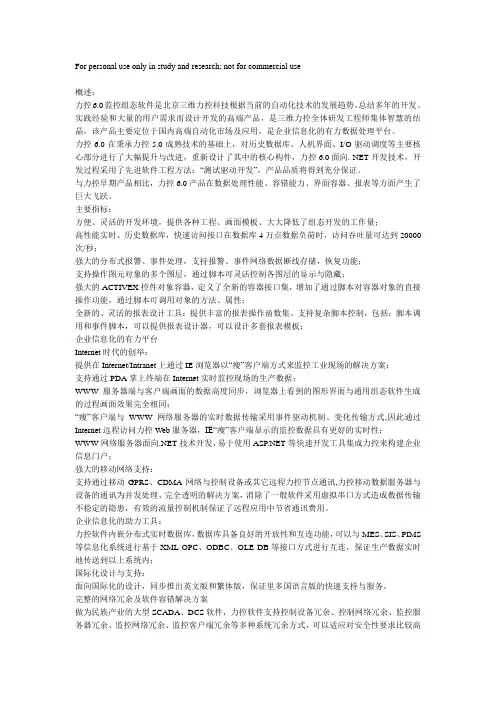

力控组态软件使用指南
For personal use only in study and research; not for commercial use概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。
力控组态软件教程
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版与运行版,软件就是根据点数进行计价的,点数就是指实际监控的外部I/O设备参数的个数,即软件内部的实时数据库DB中I/O连接项的个数,软件内部的中间变量、间接变量等不计点。
力控演示版的开发版与运行版分别有64点的限制,完全免费的不限点数的开发版可以直接咨询三维力控销售部与各地办事处,索要注册号即可以使用,力控正式发行的开发版没有点数与时间的限制,购买软件时,开发版随运行版免费赠送,运行版分为通用监控版、WWW网络版等。
1、力控的运行版本1) 通用监控版运行在单台PC上完成监控,该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式,标准服务器端只授权5客户使用,客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端,在Internet/Intranet上来监控WWW 服务器的上的数据,瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2、扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3、系统要求1)硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下:CPU:Pentium(R) 4 CPU 2、0GHz以上。
内存:512M以上。
显示器:VGA、SVGA以及支持桌面操作系统的图形适配器,显示256色以上。
并行口或USB口:安装产品授权的加密锁。
2)软件要求软件没有经过授权,也可以开发与运行,但有如下限制:数据库连接项支持64点,运行系统在线运行时间就是1小时。
软件支持的操作系统:WINNT4、0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7,win10未试过,估计可以？3)硬件加密锁软件就是通过硬件加密锁进行授权,软件经过授权后可以长时间运行,产品提供的加密锁包括:并口硬件加密锁与USB口硬件加密锁,硬件加密锁使用前必须安装驱动程序。
006-力控电力监控组态软件FCPower电力系统使用指南
系统配置图
微机系统配置图是FCPower7.1系统的重要功能画面之一，无论系统为何种模式，均有 此选项。配置图实时反映系统中各微机设备的投运情况，网络及打印机等外设备的实时投 退状态。微机系统配置图包括微机工况图、微机网络工况图及分散装置工况图等部分。
微机工况图
历史曲线
画面调用 在主菜单主菜单上选择“历史曲线”按键后，在主图区可推出“历史曲线”功能主画 面。
画面说明 “历史曲线”显示变电站中模拟量一天24小时内的变化趋势，对于监测电力系统稳态 运行过程十分重要，在主画面中，横坐标为24小时时间轴，纵坐标为相关电量的幅值坐 标，曲线左上方日期为当前显示曲线的时间，双击曲线可以选择某一段时间内的曲线,并可 以进行坐标轴比例进行选择。画面左上角的下拉框可以进行曲线选择。
主菜单总是显示窗口。如图2.1.1.A所示为主菜单显示结构图。
图2.1.1.A 顶图窗口显示结构图
该图区用来提供用户按类别选择系统图形显示调用的主菜单，并显示系统名称及厂家 名称及实时时钟。
底图区
底图区就是系统功能区，该区反映系统运行的实时信息，登录用户，画面窗口指示灯 等。
2
图2.1.2 底图区显示结构图 主图区
FCPower7.1系统电站潮流分布图显示基本原则如下： 功率大小及方向.，对于进线线路，流入母线为正，流出为负，对于出线
线路，流入母线为负，流出为正。当有功、无功电量值为零时，没有方向显示。 相关操作 如果电站潮流分布图显示范围超出主图区显示范围，可以通过用鼠标等输入选择工具 激活选中底图区右下方的移动滑块、上下移图按键来移动主图区显示图形，查看电站潮流 分布图不可见部分。图形移动过程中，其上的各显示数据仍处于时实刷新状态。 示例 图2.3.2为某系统电站潮流分布图。
力控组态软件电动机正反转
1、新建项目1.双击桌面上力控组态软件的快捷方式，如下图所示，2.2.鼠标左键单击“新建”，如下图所示，3.设置好路径以及项目名称，保存即可，如下所示，4.鼠标左键单击“开发”，出现对话框后忽略即可进入开发环境。
5.进入开发环境后找到窗口左侧一栏“窗口”，单击鼠标右键新建窗口，如下图所示6.保存之后即可进行组态。
2、组态实例：电动机正反转控制仿真1.精灵图元设置1.找到窗口上部的图库，如下图所示，2.鼠标单击后出现如下图所示效果3.找到项目所需要的精灵双击鼠标左键即可将其添加到窗口中，本次试验所需的精灵有：电动机、报警灯、搅拌器、开关等。
4.文字说明文字说明用于说明每个指示灯或者精灵的作用等，在窗口靠近右侧的部分看到“工具箱”，如图所示，1.找到像图中的“A”按钮，即选中了文字，单击鼠标左键，本功能即要实现，在窗口中单击鼠标左键即可添加一个文字说明框，在里面即可写入说明内容，如图所示，2.鼠标右键单击，找到“图像属性”，可以改变本图元的属性，如图所示，3.增强型按钮增强型按钮用来作为电动机启停的动作对象。
同样，在窗口右侧“工具箱”中找到如图所示的单元“ex”，单击，即生效，在窗口中按住鼠标左键拖动，即可生成所大小的矩形按钮，如图所示，同文字一样，该图元亦可单击鼠标右键进行其属性设置。
4.将各个精灵图元位置与大小安排放置好，属性设置好，效果如下图2.I/O设备组态本次所用的是力控自带的仿真器1.单击工程项目窗口中“变量”下的I/O设备组态，并且在新开的窗口中选择设备，仿真驱动，如下图所示，双击后打开如下图所示，将设备名称，设备描述，设备地址填写好后，单击“完成”，即完成了I/O设备组态。
3.数据库组态数据库组态所进行的是将整个过程中将使用到的变量进行设置1.同样在变量窗口下，双击数据库组态即可打开数据库组态窗口，如下图所示，双击右侧类似excel的表格中的方框，即可打开一个点的设置，如下图所示,选择好I/O点的属性后双击出现点的编辑对话框，如下将基本参数一栏参数填写好之后，点击数据连接，进行编辑，如下图所示，默认情况下，设备将自动选定，点击增加按钮，出现对话框后，将寄存器地址，类型等参数填写好后，确定，保存，这样，就完成了一个点的编辑，以此类推，即可完成该实例下所有的I/O点的编辑，编辑好后的效果如下图，4.数据连接数据连接是指将数据库的点变量与图元联系起来的过程。
力控组态软件教程
组态软件垂直拖动窗口显示：display(“draw1.drw”);关闭窗口：closewindow();鼠标进入this.lColor=5;this.x=555;this.y=394;鼠标离开闪烁水平/垂直移动p=p+1;if p>100 thenp=0;endifif begin==1 thenmove1=move1+4;if move1>100 then begin=0;endifendifif move1>100 thenmove2=move2+5;if move2>100 then move1=0;move2=0;endifendif方法2：if begin==1 thenmove2=move2+5;if move2>100 then move2=100;move3=move3+5; if move3>100 then move3=100;endifendifelsemove2=0;move3=0;endifif key==1 && var<100 thenvar=var+1;endifif key==0 && var>0 thenvar=var-1;endif流动if water==1 thenwater=0;elsewater=1;endif闪烁适中：填充色（倒数第二排第一个和第八个）运行中周期执行arrow=arrow+1;if arrow==3 thenarrow=0;endif窗口显示窗口显示：display(“draw1.drw”);退出：exit(0);禁止当key为真时，输入被禁止。
左键动作MsgBox("欢迎使用PCAuto!");按下鼠标cm1=cm1+1鼠标周期执行cm2=cm2+1释放鼠标cm3=cm3+1带跳动的物块窗口运行时周期执行if a==1 thenb=100;a=0;elseb=0;endif物体命名#rect1.FColor=100 填充色变为100#rect1.LColor=100 边线颜色变为100#yerToTop() 设置为顶层#yerToBottom()设置为底层来回的汽车SWITCH (A)CASE 0:move1=move1+5;if move1>500 thenA=1;#car1.hide();#car2.show();endifCASE 1:move1=move1-5;if move1<0 thenA=0;#car1.show();#car2.hide();endifDEFAULT:ENDSWITCH旋转的球进入窗口x1=#ball.ix;y1=#ball.iy;数据改变动作 $msec#ball.x=x1+100*cos(deg);#ball.y=y1+100*sin(deg);deg=deg+15;球宽60SWITCH (a)CASE 0:#ball.x=#ball.x+k;#ball.y=#ball.y+k;if #ball.y>550 then a=1; endifif #ball.x>853 then a=3; endif CASE 1:#ball.x=#ball.x+k;#ball.y=#ball.y-k;if #ball.x>853 then a=2; endifif #ball.y<88+60 then a=0;endif case 2:#ball.x=#ball.x-k;#ball.y=#ball.y-k;if #ball.y<88+60 then a=3; endif if #ball.x<247+60 then a=1; endif case 3:#ball.x=#ball.x-k;#ball.y=#ball.y+k;if #ball.x<247+60 then a=0;endif if #ball.y>550 then a=2; endif DEFAULT:ENDSWITCH进入窗口for i=1 to 6@iv[i]=0;nextiv[1]=@a1;iv[2]=@a2;iv[3]=@a3;iv[4]=@a4;iv[5]=@a5;num=1;窗口周期运行max=0;FOR i=1 to 6if iv[i]>max thenmax=iv[i];num=i;endifNEXTaver=(iv[1]+iv[2]+iv[3]+iv[4]+iv[5])/5;左键动作a1=rand(100);a2=rand(100);a3=rand(100);a4=rand(100);a5=rand(100);用户级别与安全区修改一个变量，不但要用户级别够，而且还要要求用户级别的安全区包含变量的安全区。
力控组态软件教程
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer 通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
力控组态软件教程
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer 通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
力控组态软件教程
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer 通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
力控组态软件教学教程
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1. 力控的运行版本1) 通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2) 标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW 服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。
2. 扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.系统要求1）硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。
内存：512M以上。
显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。
软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。
可用于win XP、win7，win10未试过，估计可以？3）硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。
力控组态软件6.1教程修改版
力控组态软件6.1教程修改版介绍力控组态软件6.1是一款用于工业自动化控制系统设计和开发的软件工具。
它支持多种设备和系统，并拥有可视化的编程环境和大量的模块化组件，让用户能够快速、简便地建立自己的控制系统。
本篇文档是力控组态软件6.1的教程修改版，主要是对旧版的内容和操作进行更新和补充。
本文档将介绍软件的安装、配置、操作和特性，旨在帮助用户更好地理解和使用这款软件。
安装安装力控组态软件6.1需要先下载安装包。
下载地址可以在力控官网或其他可靠的软件下载网站上找到。
安装包有32位和64位版本，用户需要根据自己的操作系统下载对应的版本。
下载完成后，运行安装程序，按照提示进行安装。
用户可以自定义安装路径和其他选项，但建议按照默认设置进行安装。
安装完成后，用户可以在程序列表或桌面上找到力控组态软件的图标。
配置在打开力控组态软件6.1之前，用户需要进行一些基本配置。
首先是设定语言。
软件支持多种语言，用户可以在菜单栏中找到语言选项，选择想要的语言。
其次是设置工程目录。
工程目录是存储程序文件和项目文件的文件夹，用户可以在菜单栏中进行设置。
建议将工程目录设置为一个独立的文件夹，以便统一管理和备份。
最后是选择设备模板。
力控组态软件6.1支持多种设备和系统，用户可以在新建项目时选择所需的设备模板，或者在现有项目中切换设备模板。
设备模板的选择决定了编程环境和可用的模块化组件。
操作新建项目新建项目是使用力控组态软件6.1的第一步。
在菜单栏中选择“文件”>“新建”>“工程”，或者点击主界面上的“新建”按钮，打开新建工程对话框。
在对话框中，用户需要输入项目名称和选择设备模板，并可以选择工程目录和其他选项。
新建项目后，用户可以在项目管理器中看到项目文件列表和设备模板信息。
在项目管理器中，用户可以对项目文件进行管理和操作，如新建程序、打开程序、复制程序、删除程序等。
编程编程是使用力控组态软件6.1的核心操作。
软件的编程环境基于图形化编程语言，用户可以拖拽模块化组件，建立控制流程和数据传递。
力控组态软件教程
力控组态软件教程力控组态软件是一种广泛应用于工业自动化领域的软件工具，它能够通过图形化的界面将设备、传感器等自动化元素进行集成和配置，实现对自动化工程的监控、控制和管理。
下面将为大家介绍力控组态软件的基本使用方法和相关教程。
安装完成后，打开力控组态软件，进入软件首页。
在首页中，我们可以看到一些常用的功能模块，如创建新工程、打开已有工程、添加设备等。
我们可以根据自己的需求选择相应的模块进行操作。
在创建新工程时，需要选择适合的工程模板。
力控组态软件提供了多种不同的模板选择，如自动化设备监控、安防监控系统、环境控制系统等。
选择合适的模板有助于提高工作效率。
创建新工程后，我们需要添加设备。
点击“添加设备”按钮，弹出设备列表。
在列表中选择需要添加的设备类型，如传感器、执行器等。
添加设备时需要填写相应的设备参数，如设备名称、设备地址等。
完成设备添加后，可以通过拖拽设备组件到工作区域中进行配置。
配置设备时，我们可以通过鼠标拖拽的方式添加和移动设备组件，将其放置在合适的位置。
每个设备组件包含了相应的控制和显示功能，可以根据需要进行配置。
例如，对于传感器类设备，可以设置相应的阈值和触发条件；对于执行器类设备，可以设置操作方式和执行逻辑。
在设备配置完成后，我们可以添加相应的图形化界面和监控面板，用于显示设备状态和数据。
力控组态软件提供了丰富的图形组件，如仪表盘、图表、进度条等，可以根据需求选择适合的组件进行添加。
通过拖拽组件或调整属性设置，可以实现界面的优化和个性化定制。
除了设备配置和界面设计，力控组态软件还提供了一些高级功能，如数据存储和历史记录、远程监控和控制、事件触发和报警等。
这些功能可以根据实际需求进行设置和使用。
总的来说，力控组态软件是一款功能强大的工业自动化软件，通过图形化的界面和方便易用的操作，可以实现对自动化工程的集成、配置和管理。
在使用过程中，我们需要掌握软件的基本功能和操作方法，灵活应用于实际工程中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用过其他组态 以及有相关知识 的可以直接跳到 第18张幻灯片
2.1 创建简单工程
一、工程总体概况
工业控制中一个项目总的要求可分 为5个部分，即控制现场及工艺，执行部 件及控制点数，控制设备，现场模拟和 监控、数据库。
应用实例
化学液体存储罐控制组态仿真
存储罐液面 的实时高度、 入口阀门、 出口阀门、 启动和停止 两个按钮； 有1个工艺， 为罐中液体 的配方
入口阀门和出口阀门用电磁阀控制，液面的实 时高度用高精度液位传感器检测，
具体驱动控制电磁阀和检测两个按钮的开关状 态用一台PLC（可编程控制器）来实现。即PLC的 输出端用两个点接电磁阀，用两个输入点接两个按 钮。PLC的串行线与一台工业PC机相连，用A/D转 换模块（或用PLC自带的A/D转换单元）将传感器数 据输入到工业PC机。由此可见，工业PC机与执行部 件之间还要各种板卡、模块、PLC等作为桥梁才能 组成一个完整的控制工程。
组态软件创建新的工程项目的一般过程是：绘 制图形界面、创建数据库、配置I/O设备并进行 I/O数据连接、建立动画连接、运行及调试。
组态一般步骤 ：
⑴ 将开发的工业控制项目中所有I/O点的参数收集 齐全，并填写表格。
⑵ 搞清楚所使用的I/O设备的生产商、种类、型号 ，使用的通讯接口类型、采用的通讯协议，以便在 定义I/O设备时做出准确选择设备包括PLC、板卡、 模块、智能仪表等等。
• 2. 扩展组件
• 包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、 CommServer通讯组件、DataServer数据转发组件、远程数 据库历史备份程序等组件。
• 3.3 系统要求 • 3.3.1 硬件配置
• 目前市面上流行的机型完全满足力控的运 行要求,推荐配置如下：
• CPU：Pentium(R) 4 CPU 2.0GHz以上。 • 内存：512M以上。 • 显示器：VGA、SVGA以及支持桌面操作系
时间运行，产品提供的加密锁包括：并口硬件加密锁和 USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。 • 安装并口硬件加密锁步骤： • 在安装加密锁前应关闭计算机电源和外围设备
学习者破解
• 本方法仅供学习，不得用于商业目的 • 如有用此方法用于商业、工业用途，本人
不负任何责任，且保留出庭作证的权利
1、控制现场及工艺
控制现场及工艺是在开发工业控制项目和 学习组态软件使用时首要掌握的内容。
需要控制的现场是多种多样的，控制内容、 控制方式各不相同，工艺要求各异，控制对 象不一样，精度要求也不同。
2、执行部件及控制点数
在本例中，有5个控制点，为存储罐液面的实时高 度、入口阀门、出口阀门、启动和停止两个按钮；
根据以上工艺需求，定义4个点参数： （1）反映存储罐的液位模拟I/O点，点的名称定为“YW”。 （2）入口阀门的状态为数字I/O点，点名定为“IN1”。 （3）反映出口阀门开关状态的数字I/O点，命名为“OUT1”。 （4）控制整个系统的启动与停止的开关量，命名为“RUN”。
ቤተ መጻሕፍቲ ባይዱ
数据连接
（1）继续在数据库组态程序DBManager中，双击点 “YW”，再单击“数据连接”，出现如图2-9所示对话 框：
（2）在“设备”下拉框中选择设备，我们这里的仿真设备 为“01”，再单击“增加”按钮，出现如图所示仪表仿真驱 动对话框。寄存器地址设为0
如图，添加IN1和OUT1数字I/O点 以及RUN控制点 地址分别为01，02，03
动画连接
1.阀门动画连接 双击入口阀门对象，出现如图动画连接对 话框
要让入口阀门 按一个状态值 来改变颜色。
⑽ 系统投入运行
三、创建第一个简单工程实例
1、启动力控工程管理器，出现工程管理器窗口
如需打开原有文件，点击“开发”按键即可，如 需新建工程，点击“新建”按键
2、单击“新建”按钮，创建一个新的工程。 出现如图所示的应用定义对话框
1、使用新建...新建 一个工程，也可以试 试模板
2、输入要项目名称
3、选择生成路径，即 你的工程要保存的位 置，默认在C盘
选中存储罐后双击鼠标左键，出现如图所示罐向导， “表达式”项内键入“YW.PV”：如果值为0，存储罐将填 充0%即全空；如果值为100，存储罐将是全满的；如果值 为50，将是半满。
统的图形适配器，显示256色以上。 • 并行口或USB口：安装产品授权的加密锁。
• 3.3.2软件要求 • 软件没有经过授权，也可以开发和运行，但有如下限制：
数据库连接项支持64点，运行系统在线运行时间是1小时。 • 软件支持的操作系统：WINNT4.0(补丁6)/WIN2000
/WINXP/WIN 2003。 • 可用于win XP、win7，win10未试过，估计可以？ • 3.3.3硬件加密锁 • 软件是通过硬件加密锁进行授权，软件经过授权后可以长
在实际控制过程中用一台PLC来实现控制，在仿真时，整 个逻辑的控制过程都是用一台仿真PLC（可编程控制器）来实 现的。仿真PLC是一个力控的仿真软件，它除了采集储液罐的 液位数据，还能判断什么时候应该打开或关闭哪一个阀门，要 在计算机屏幕上看到整个系统的运行，实现控制整个系统的启 动与停止。
二、 使用组态软件的一般步骤
有1个工艺，为罐中液体的配方。 5个点中入口阀门和出口阀门用电磁阀控制，液面 的实时高度用高精度液位传感器检测，两个按钮用 常用的机械按钮。
5个点用4个变量：即反映存储罐的液位模拟量、 入口阀门的状态为数字量、反映出口阀门开关状态 的数字量、控制整个系统的启动与停止的开关量。
3、控制设备
主要考虑设备的稳定性、可靠性和性价比。
4、现场模拟和监控
可以用软件将现场情况在工业PC机中模拟出来。
例如：在存储罐的液体控制项目中，可以设计两个按键代 替实际的启动和停止开关，再设计出一个存储罐和两个阀门， 当用鼠标单击开始按键时入口阀门不断地向一个空的存储罐内 注入某种液体，当存储罐的液位快满时，入口阀门自动关闭， 同时出口阀门自动打开，将存储罐内的液体排放到下游。当存 储罐的液位快空时，出口阀门自动关闭，入口阀门打开，又开 始向快空的存储罐内注入液体，过程如此反复进行。同时将液 位的变化用数字显示出来。
⑹ 根据第1步和第3步的统计结果，在实时数据库中 建立实时数据库变量与I/O点的一一对应关系，即定 义数据连接。
⑺ 根据第4步的画面结构和画面草图，组态每一幅 静态的操作画面（主要是绘图）。
⑻ 将操作画面中的图形对象与实时数据库变量建立 动画连接关系，规定动画属性和幅度。
⑼ 对组态内容进行分段和总体调试。
力控组态软件6.1教程修改版
声明• 本文件原文件来源于，作者仅作 部分修改• 本文件不得用于商业目的 • 如使用本文件教学，请教师亲手演示，勿
要误人子弟或作大忽悠 • 不遵守以上要求及以下要求者，保留追诉
权利及网络公布、媒体公布的权利
第二节 选型及安装
• 2.1 选型说明
• 力控通用监控组态软件的正式发行企业版分为开发版和运 行版，软件是根据点数进行计价的，点数是指实际监控的 外部I/O设备参数的个数，即软件内部的实时数据库DB中 I/O连接项的个数，软件内部的中间变量、间接变量等不 计点。
按钮制作
选中绘制的按钮控 件，左栏里“属 性设置”-扩展属 性-文本，在此处 可以修改按钮上 的文本
其他参数可以修改 按钮的其他属性
2.2.3 定义I/O设备
双击“工程项目”-项目-IO设备组态 双击“I/O设备”-“力控”-SIMULATOR（仿真）
驱动
• 如果需要其他驱动，请再次打开安装程序 安装驱动
• 力控演示版的开发版和运行版分别有64点的限制，完全免 费的不限点数的开发版可以直接咨询三维力控销售部和各 地办事处，索要注册号即可以使用，力控正式发行的开发 版没有点数和时间的限制，购买软件时，开发版随运行版 免费赠送，运行版分为通用监控版、WWW网络版等。
• 1. 力控的运行版本
• 1) 通用监控版
4、描述信息可以不要
5、点击确定
3、单击“开发”按钮进入开发系统。即进入如图所 示的开发窗口
以下为XP系统环境，win7环境下与此不同
2.2 开发环境
• 开发系统（Draw）、界面运行系统（View）和 数据库系统（DB）都是组态软件的基本组成部分。
• Draw和View主要完成人机界面的组态和运行。 • DB主要完成过程实时数据的采集（通过I/O 驱动
⑶ 将所有I/O点的I/O标识收集齐全，并填写表格， I/O标识是唯一地确定一个I/O点的关键字，组态软件 通过向I/O设备发出I/O标识来请求其对应的数据。在 大多数情况下I/O标识是I/O点的地址或位号名称。
⑷ 根据工艺过程绘制、设计画面结构和画面草图。
⑸ 按照第1步统计出的表格，建立实时数据库，正 确组态各种变量参数。
弹出窗口如下 设备名称随意，此处为01，更新周期可设为1000，此处 默认 可以选用通信方式，此处因为是仿真所以默认同步 完成
数据库概述
双击图2-3中“数据库组态”选项， 出现如图（最小化）所示的窗口
双击如图位置，弹出设置对话 框
选择模拟I/O点，点击“继续” 点名为YW（液位） 其他可以不用管，点击确定
选用连接“颜 色相关动作-条 件”。单击 “条件”按钮
如图，点击 “变量选择” 按钮
选择点名“IN1” 在右边的参数列表中 选择“PV”参数
“颜色变化”对话框的“条件表达式”项中自 动加入了变量名“IN1.PV”
在该表达式后输入“==1”,使最后的表达式为： “IN1.PV ==1”（力控组态软件中的所有名称标 识、表达式和脚本程序均不区分大小写，遵循 BASIC标准）。
• 运行在单台PC上完成监控，该版本不包括扩展组件。
• 2) 标准网络版
• 由2套通用监控版软件通过以太网可以构成标准的服务器/客户 端应用模式，标准服务器端只授权5客户使用，客户端在5个客 户端的基础上可增加10、20、50、无限客户端。
