C30防水微膨胀混凝土配合比设计报告最新版
(最新整理)C30混凝土配合比设计说明
C30 混凝土配合比设计说明
编辑整理：
尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对 文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（C30 混凝土配合比设计说明） 的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步 的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以 下为 C30 混凝土配合比设计说明的全部内容。
mc0:ms0 :mg0:mao:mwo= 395:702：1145：3。95：158 2.水胶比为 0。45、砂率为 39。0%，各材料用量为（kg/m3）:
mc0：ms0 ：mg0：mao：mwo= 351：737：1154:3。51：158 3.水胶比为 0.50、砂率为 40。0%，各材料用量为（kg/m3）：
C30 混凝土配合比设计说明
C30 普通混凝土配合比设计说明
一、设计所依据的试验规程及规范： 《普通混凝土配合比设计规程》JGJ 55—2011 《公路工程水泥及水泥混凝土试验规程》JTG E30—2005 《公路工程集料试验规程》JTG E42—2005 《公路工程岩石试验规程》JTG E41—2005 《通用硅酸盐水泥》GB 175-2007 《混凝土外加剂》GB 8076-2008 《公路桥涵施工技术规范》JTG/T F50—2011
mc0：ms0 :mg0：mao:mwo= 351：737：1154：3。51：158 五．计算平行配合比：
保持用水量不变，以基准配合比 W/B=0.45±0.05 进行计算，砂率可分别增加 和减少 1％，进行调整计算平行配合比.根据基准配合比计算方法，可得各平行 配合比。 1.水胶比为 0。40、砂率为 38.0％，各材料用量为（kg/m3）:
C30混凝土配合比设计书P042.5
C30混凝土配合比设计书一 设计条件设计条件 1 水泥品种水泥品种南方P .042.5,水泥活性42.5MPa 2 混凝土强度等级混凝土强度等级 C30 3 坍落度坍落度 30~50(mm)4 砂 石 中砂,密度ρs =2570(㎏/m 3);1-3卵石,ρg =2630(㎏/m 3) 5 减水剂减水剂 永利,推荐掺量1.1% 6粉煤灰粉煤灰Ⅱ级灰,密度ρf =2300(㎏/m 3)二 设计依据设计依据1、普通混凝土配合比设计规程(JGJ 55-2000)2、粉煤灰混凝土应用技术规范(GBJ 146-90)3、混凝土结构工程施工及验收规范(GB 50204-2002)4、GBJ107-87（混凝土强度评定标准）（混凝土强度评定标准）5、GB14902-2003（预拌混凝土）（预拌混凝土）6、GB50119-2003混凝土外加剂应用技术规程混凝土外加剂应用技术规程三 混凝土C30初步配合比设计初步配合比设计1 试配强度fcu,o按JGJ55-2000第3.0.1条规定: f cu,o =f cu,k +1.645σf cu,o =30+1.645×4=36.58(MPa) 2水灰比W/C按JGJ55-2000第5.0.3条 W/C= αa ×f ce f ce ---水泥实际强度水泥实际强度f cu,o +αa ×αb ×f ce αa 、αb ---回归系数回归系数W/C= 0.46×42.5=0.52取W/C=0.52 36.58+0.46×0.07×42.53 初步用水量m w0按JGJ55-2000表4.0.1-2规定坍落度50mm 时用水量根据骨料的粒径选择。
径选择。
m w0取165(㎏/m 3)4掺外加剂时用水量m wam wa = m w0×(1-β) 减水剂减水率采用13% m wa ---掺外加剂时用水量掺外加剂时用水量β---外加剂减水率外加剂减水率m wa =165×(1-13%)=144(㎏/m 3)5水泥用量m ca按JGJ55-2000第5.0.6条m ca =m wa /(w/c) m ca =144/0.55=287(㎏/m 3)取287(㎏/m 3)6掺粉煤灰后水泥用量m cf 按GBJ146-90附3-19、3-22式m cf =m ca ×(1-βc )βc ---掺粉煤灰取代水泥系数掺粉煤灰取代水泥系数 取15.0%m cf =287×（1-15.0%）=244(㎏/m 3) 7粉煤灰用量m f按GBJ146-90附3-20式m f =m ca ×βc ×θcm f ---粉煤灰用量粉煤灰用量 θc ---超掺量系数超掺量系数超量系数1.4 m f =244×15.0%×1.4=51(㎏/m 3) 8 确定砂率确定砂率 砂率取Sp=36%9 砼外加剂用量m am a =(m cf +m f ) ×A% m a ---外加剂掺量系数外加剂掺量系数m a =(244+51) ×1.1%=3.3固含量3%用水量:m wa0=144-3.3×（1-3%)=136.2 取141(㎏/m 3)10砂、石用量m sm g 按JGJ55-2000第5.0.8条 m cf +m f +m s +m g +m wa =m cpSp=m s /(m s +m g ) 244+51+m s +m g +3.3+141=2450m s /(m s +m g )=36%得:m s =724 m g =1287(㎏/m 3)11 砼配合比初步确定砼配合比初步确定 m wa0: m cf : m s : m g : m f : m a141:244:724:1287:51:3.312 砼方量估算砼方量估算 m cf /ρc +m f /ρf +m s /ρs +m g /ρg +m a /ρw +0.01a=1244/3100+51/2300+724/2570+1287/2630+141/1000+0.01×1=1=1.023 1.023审核: 设计:。
C30水下砼配合比设计报告

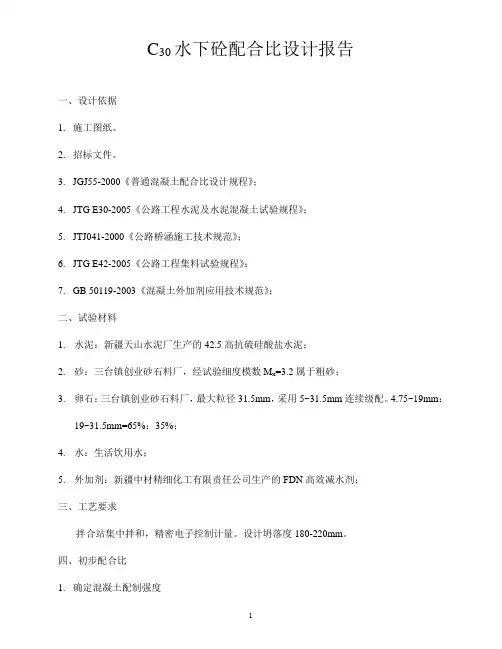

C30水下砼配合比设计报告一、设计依据1.施工图纸。
2.招标文件。
3.JGJ55-2000《普通混凝土配合比设计规程》；4.JTG E30-2005《公路工程水泥及水泥混凝土试验规程》；5.JTJ041-2000《公路桥涵施工技术规范》；6.JTG E42-2005《公路工程集料试验规程》；7.GB 50119-2003《混凝土外加剂应用技术规范》；二、试验材料1.水泥：新疆天山水泥厂生产的42.5高抗硫硅酸盐水泥；2.砂：三台镇创业砂石料厂，经试验细度模数M x=3.2属于粗砂；3.卵石：三台镇创业砂石料厂，最大粒径31.5mm，采用5~31.5mm连续级配。
4.75~19mm：19~31.5mm=65%：35%；4.水：生活饮用水；5.外加剂：新疆中材精细化工有限责任公司生产的FDN高效减水剂；三、工艺要求拌合站集中拌和，精密电子控制计量。
设计坍落度180-220mm。
四、初步配合比1.确定混凝土配制强度f cu.0=f cu.k+1.645σ=30+1.645×5=38.2MPa2.确定水灰比根据JGJ55-2000《普通混凝土配合比设计规程》的要求，选择水灰比为0.45。
3.选定单位用水量a)选择用水量m w0=211kg，采用新疆中材集团精细化工有限责任公司FDN高效减水剂，掺量为水泥用量的0.8 %时，减水率为15.6% 。
b)故用水量为211×(1-15.6%)=178kg4.计算单位水泥用量m c0=m w0/(W/C)=178/0.45=396kg5.选择砂率βs＝45%6. 计算粗、细集料单位用量采用质量法：假定砼表观密度2400kg/m3由公式：m s0+m g0=m cp-m c0-m w0m s0 /(m s0+m g0)=βs计算得：m s0=822kg m g0=1004kg6.确定初步配合比为：水泥：砂：卵石：水：外加剂=396：822：1004：178： 3.168= 1：2.076：2.535：0.45：0.008五、试拌、调整与确定1. 试拌30L各种材料用量（kg）水泥：396×0.03=11.88砂：822×0.03= 24.66卵石：1004×0.03=30.12水：178×0.03=5.34外加剂：3.168×0.03=0.09502. 经试拌实测坍落度为200mm，粘聚性、保水性、流动性良好满足设计与施工要求。
C30水下混凝土配合比设计说明书
混凝土配合比设计报告书C30水下桩基中铁十四局穗莞深城际SZH-5A标中心试验室2014年07月一、设计说明根据设计图纸，我标段C30水下桩基配合比环境作用等级为H1、L1 Y1，按100年使用年限设计。
二、依据规范标准《铁路混凝土结构耐久性设计规范》TB 10005-2010《铁路混凝土工程施工质量验收标准》TB10424-2010《普通混凝土配合比设计规程》JGJ 55-2011《普通混凝土力学性能试验方法标准》GB/T50081-2002《普通混凝土拌合物性能试验方法标准》GB/T50080-2002《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009三、原材料水泥：中材亨达水泥有限公司郁南分公司，中材牌P.O42.5；细集料：东江砂场，中砂；粗集料：清远晟兴石场，5～25mm连续级配（16~25mm：5~16mm:=70:30）；粉煤灰：广州运宏粉煤灰综合开发有限公司,F类Ⅱ级;外加剂：深圳市迈地砼外加剂有限公司，PCA聚羧酸高性能减水剂；拌合水：饮用水。
四、设计步骤1、确定配制强度根据《普通混凝土配合比设计规程》（JGJ 55-2011）混凝土的配制强度采用下式确定：f cu,0＝f cu,k+1.645σ混凝土C30配制强度，根据《普通混凝土配合比设计规程》（JGJ 55-2011）规定，σ取值为5.0Mpa，则C30配制强度为：f cu,0＝（30+1.645×5.0）×1.15=43.9MPa2、计算水灰比：W/C=a a.fce/（f cu,0+a a.a b.fce），式中：a a=0.53，ab=0.20，fce=42.5×1.16=49.3Mpa得出ω/C=0.48,根据TB10424-2010《铁路混凝土工程施工质量验收标准》取水灰比ω/C=0.41，符合要求。
3、用水量根据设计规程，查表4.0.1-2和通过试配，取用水量m wo= 230Kg,为了提高混凝土的密实度和耐久性采取掺外加剂；外加剂减水率为32%，则：m wa=230×（1-0.32）=156.4Kg，取用水量为158Kg/m34、砂率的确定根据《普通混凝土配合比设计规程》要求，砂率取βs=40%5、材料用量的确定a 、胶凝材料总用量：mc=m wa/w/c=158/0.41=385Kg；取水泥用量为385Kg/m3b 、砂、石：（按假定容重法定计算）设定砼容重m cp= 2360Kg/m3c 、用下面联立方程式计算砂石用量：m so+m go=m cp-m co- m wam so/m so+m go=βs式中：m Co = 385Kg/m3m wa =158Kg/m3βs= 41% 得：m so=741Kg/m3m go = 1066Kg/m3d 、每立方砼材料重量比的初步确定水泥：水：砂：碎石：外加剂385Kg ：158Kg ：741Kg ：1066Kg ：3.85 Kg1 ：0.41 ： 1.92 ：2.77 ：0.01e、根据《铁路混凝土结构耐久性设计规范》TB 10005-2010规定，为提高混凝土的施工性能和耐久性，应在混凝土中掺加掺量适宜粉煤灰。
C30混凝土配合比计算【最新版】
C30混凝土配合比计算一、设计依据1、普通混凝土配合比设计规程《JGJ55-2011》2、施工图纸等相关标准二、设计目的和要求1、设计坍落度180±20mm;2、混凝土设计强度为30MPa。
三、组成材料1、水泥:P.042.5，28d抗压强度47MPa;2、砂:II区中砂，细度模数2.7;3、碎石:5~25mm合成级配碎石(5~10mm;10~25mm=30%:70%);4、外加剂:聚羧酸高性能减水剂，掺量1.8%，减水率25%;5、粉煤灰:F-II级粉煤灰;6、粒化高炉矿渣粉:S95级;7、拌和水:饮用水。
四、配合比设计计算1、计算配制强度(fcu,0)根据公式fcu,0≥fcu,k+1.645δ式中:fcu,0--混凝土试配强度(MPa)fcu,k--设计强度(MPa)δ--标准差，取5试配强度fcu,0= fcu,k+1.645σ=30+1.645×5=38.2(MPa)2、混凝土水胶比(W/B)W/B=ɑa×fb/(fcu,0+ɑa×ɑb×fb)式中:ɑa，ɑb--回归系数，分别取0.53，0.20，fb--胶凝材料强度。
已知，水泥28d胶砂抗压强度为47.0MPa,方案一:粉煤灰掺量为30%，影响系数取0.75，则胶凝材料强度为:47.0×0.75=35.3MPa;方案二:矿粉、粉煤灰双掺，各掺20%，影响系数:粉煤灰取0.8矿粉取0.98。
则胶凝材料强度为:47.0×0.8×0.98=36.8MPa;由水胶比公式求得:方案一:W/B=0.53×35.3/(38.2+0.53×0.20×35.3)=0.45。
方案二:W/B=0.53×36.8/(38.2+0.53×0.20×36.8)=0.46。
3、确定用水量碎石最大粒径为25mm，坍落度75~90mm时，查表用水量取210kg，未掺外加剂、坍落度180mm时单位用水量为:(180-90)/20×5+210=232.5kg/m3。
c30微膨胀细石混凝土配合比

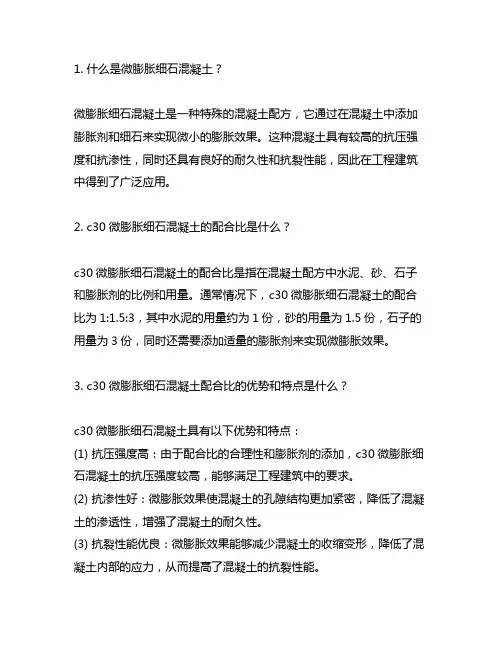

1. 什么是微膨胀细石混凝土？微膨胀细石混凝土是一种特殊的混凝土配方，它通过在混凝土中添加膨胀剂和细石来实现微小的膨胀效果。
这种混凝土具有较高的抗压强度和抗渗性，同时还具有良好的耐久性和抗裂性能，因此在工程建筑中得到了广泛应用。
2. c30微膨胀细石混凝土的配合比是什么？c30微膨胀细石混凝土的配合比是指在混凝土配方中水泥、砂、石子和膨胀剂的比例和用量。
通常情况下，c30微膨胀细石混凝土的配合比为1:1.5:3，其中水泥的用量约为1份，砂的用量为1.5份，石子的用量为3份，同时还需要添加适量的膨胀剂来实现微膨胀效果。
3. c30微膨胀细石混凝土配合比的优势和特点是什么？c30微膨胀细石混凝土具有以下优势和特点：(1) 抗压强度高：由于配合比的合理性和膨胀剂的添加，c30微膨胀细石混凝土的抗压强度较高，能够满足工程建筑中的要求。
(2) 抗渗性好：微膨胀效果使混凝土的孔隙结构更加紧密，降低了混凝土的渗透性，增强了混凝土的耐久性。
(3) 抗裂性能优良：微膨胀效果能够减少混凝土的收缩变形，降低了混凝土内部的应力，从而提高了混凝土的抗裂性能。
4. c30微膨胀细石混凝土配合比的施工注意事项有哪些？在施工过程中，需要注意以下事项：(1) 配合比的精确控制：严格按照设计要求控制水泥、砂、石子和膨胀剂的配比和用量，确保混凝土配方的准确性和稳定性。
(2) 搅拌均匀：混凝土搅拌过程中需要保证材料的充分混合，确保混凝土的均匀性和稳定性。
(3) 施工环境控制：在施工现场需要控制好温度和湿度，避免混凝土过早干燥或过度潮湿。
5. c30微膨胀细石混凝土配合比的市场前景和应用领域c30微膨胀细石混凝土具有较好的性能和应用效果，在工程建筑领域有着广泛的市场需求和应用前景。
它主要应用于需要高强度、抗渗和抗裂的混凝土结构中，比如高层建筑、大型桥梁、地下结构等。
随着工程建筑领域的不断发展和对混凝土性能要求的提高，c30微膨胀细石混凝土将会有更广泛的应用空间和市场需求。
C30防水混凝土配合比设计
C30防水混凝土配合比设计（含计算过程）C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。
砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。
碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。
水：地下饮用水。
二、配合比设计（假定容重法）1.假定C30防水混凝土容重为2400kg/ m3。
2.确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3.计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。
4.确定用水量：根据坍落度要求30mm-50mm，碎石最大粒径为40mm，选定混凝土用水量W0=190kg/m3。
5.确定水泥用量：C0= W0/（W/C）=190/0.50=380190kg/m36.计算砂率SP=K（PS×Ng）/（PS×Ng+Pg）×100%=33%根据坍落度，取SP=38%........C30防水混凝土配合比设计说明试设计XX桥梁构造砼配合比，工程位于气候温和地区，要求配制混凝土标号为C30防水，坍落度30mm-50mm，得到数据如下：一、材料水泥：XXXX牌普通硅酸盐水泥P.O42.5，比重为3.1g/cm3，容重1.3g/cm3。
砂：中砂，级配良好，细度模数mx=2.53，其他性能均符合要求。
碎石：最大粒径为40mm，级配合格，空隙率为42.19%，压碎值6.37%，其他性能均符合要求。
水：地下饮用水。
二、配合比设计（假定容重法）1. 假定C30防水混凝土容重为2400kg/ m3。
2. 确定混凝土的试配强度：Rh= RD+ t0σ=30+1.645×5=38.2Mpa3. 计算水灰比：根据C30防水和S8查表3-6-30取W/C=0.50，按耐久性要求取W/C=0.50。
C30配合比设计书
混凝土配合比设计一、 设计和施工要求:强 度 等 级: C30 设 计 龄 期: 28 天 坍 落 度: 150±30mm 浇 注 方 式: 泵送 抗渗 (抗折): 其 它 要 求:二、 试配原材料：1) 水 泥： 常州金峰PO42.5； 2) 砂 ： 长江中砂2.3；3) 碎 石： 5～31.5mm 连续级配； 4) 粉煤灰： 望亭Ⅰ级灰；5) 外加剂： 浙江五龙ZWL-A-Ⅱ,减水率22%以上； 6)水 ： 拌合用水。
三、配合比计算：1、混凝土配制强度fcu,0f cu,0≥f cu,k +1.645δ (δ取5Mpa)f cu,0≥ 30 +1.645×5 =38.2 取f cu,0= 38.22、计算水灰比W/Cαa 〃f cefcu,0+αa 〃αb 〃f ce (αa =0.46, αb =0.07)f ce =γc 〃f ce,g (γc =1.05, f ce,g =42.5)0.46×1.05×42.538.2 +0.46×0.07×1.05×42.5= 20.53/(38.2+1.44)= 0.52 取W/C=0.523、确定用水量m w0以T= 90mm,m w = 205㎏为基础，m w0=205+5×(180-90)/20 =227.5 kg/m 3(坍落度每增大20mm ，用水量增加5㎏)掺减水剂后的用水量为：m wa = m w0(1-β)= 227.5×（1-22%）=177 kg/m 34、计算胶凝材料用量M c+f = 177 /0.52 = 340kg/m35、计算粉煤灰用量通过试验确定粉煤灰掺量为 15 %，超量系数为1.3，则粉煤灰用量为：m f0= m c+f * f*k = 340 ×15 %×1.3= 66 kg/m 36、计算水泥用量m c0= m c+f (1-f) = 340×(1-15%) = 289 kg/m 37、 减水剂用量减水剂掺量为胶凝材料的K a0=1.05 %,则m a0= (m c0+ m f0)*K a0= (289+66) ×1.05 %= 3.7 kg/m 38、 计算砂、碎石用量a 、砂率按JGJ55-2000第4.0.2条选取，试验后确定：βs= 42 %b 、假定m cp = 2300 ，采用重量法计算如下：m c0 +m f0+m g0+m s0+m w0+m a0 =m cpW/C = W/C =编号：NO.LD30-4-1βs=m s0/ (m g0+m s0)上两式代入数据综合得到：m g0= 741 kg/m3m s0= 1023 kg/m39、计算配合比如下：C S G W Ad F289 741 1023 177 3.7 66四、通过试拌，拌合物性能符合要求后，提出基准配合比如下：C S G W Ad F W/(C+F) m cp292 728 1035 178 3.8 68 0.49 2305五、试配配合比如下：W/C C S G W Ad F0.46 312 708 1035 178 4.2 680.49 292 728 1035 178 3.8 680.52 272 748 1035 178 3.4 68六、试配结果如下：和易性容重m cp 强度(Mpa)备注T/D 粘聚性保水性R7R28180 好好2320 34.3 43.9190 好好2310 27.8 38.6170 一般一般2300 24.9 34.5七、根据试验结果，通过调整确定配合比如下：C S G W Ad F292 728 1035 178 3.8 68 八、校正配合比:ρc,t= 2315 ρc,c = 2305δ=ρc,t/ρc,c= 2315 /2305 =1.004σ=100*(ρc,t－ρc,c)/ ρc,c= 0.4＜ 2（八）确定的配合比为设计配合比九、设计配合比确定如下：C S G W Ad F292 728 1035 178 3.8 68苏州利达商品混凝土有限公司2010年 5月 6 日。
C30水下砼配合比设计报告
C30水下砼配合比设计报告一、设计题目桥涵用C30水下砼二、设计资料1、设计强度等级C30，设计坍落度180-220mm。
2、该配合比所使用的材料的质量要求和检测结果：①、水泥：牡丹江水泥有限公司生产的“牡丹江”牌 P.O 42.5②、碎石：最大粒径≤37.5mm，压碎值≤16%，针片状≤15%含泥量≤1.0%，泥块含量≤0.5%，小于2.5mm的颗粒含量≤碎石的技术指标：三种碎石5-10mm、10-20mm、16-31.5mm按1：5：4的比例合成后的通过率：③、砂：细度模数：2.3-3.0，实测值2.97；含泥量≤3.0%，实测值1.9%；泥块含量≤1.0%，实测值0.1%。
产地：小莫砂场生产的中砂。
砂的筛分：④、外加剂：菏泽联强建筑材料有限公司生产的LQ-Ⅱ型减水剂，掺量为0.9%。
⑤、水为饮用水。
⑥、粉煤灰：牡丹江电厂生产Ⅱ级粉煤灰。
三、设计步骤（一）计算初步配合比1、确定砼配制强度（f cu0）f cu，0 =f cu，k+1.645б=30+1.645×5=38.2MPaf cu，k：砼设计强度б：标准差取5.0Mpa（二）计算水灰比（W/C）1)按强度要求计算水灰比W/C=аa f ce/(f cu，o+аaаb f ce)=0.46×42.5×1.13/(38.2+0.46×0.07×42.5×1.13)=0.56аa=0.46 аb:=0.07 f ce=42.5×1.13Mpa2)按耐久性校核水灰比规范要求寒冷地区允许最大水灰比为0.6，符合耐久性要求，所以采用水灰比0.563）选定单位用水量（m wo）因为所需砼坍落度为180-220mm，碎石最大粒径为31.5mm，所以用水量决定采用m wo=205 kg/m3。
4）选定单位胶结料用量（m co）m co= m wo/（W/C）=205/0.52=394 kg/m3，单位水泥用量符合耐久性、经济性要求。
C30防水微膨胀混凝土配合比设计报告
C30（S6）防水混凝土配合比设计报告一、设计依据:1、普通混凝土配合比设计规程（JGJ55-2011）2、《汽车加油加气站设计和施工规范》（GB50156-2002C2006版）3、现代混凝土配合比设计手册（张应力主编人民交通出版社出版）4、补偿收缩混凝土应用技术规程（JGJ/T 178-2009）5、中石化惠水城南加油站工程施工图设计二、工程要求:1、强度等级：C30（S6）2、拌合方法：机械3、坍落度：120-160mm4、部位：油罐池自防水钢筋砼底板三、试验目的:通过试验，确定该配合比的材料和最佳配合比例。
四、材料选用：1、水泥：采用贵州豪龙水泥厂生产的“豪龙”牌P.C42.5水泥2、粗集料：采用惠水县城南鸡肠坡石料厂生产的碎石，粒径2.36-31.5mm。
3、细集料：采用惠水鸡肠坡石料厂生产的中砂，通过该砂各项技术测定，均满足C30砼用砂要求。
4、水：自来水，符合砼用水要求。
5、高效减水剂：采用武汉武钢实业浩源化工有限公司生产的“浩源”牌FDN-1型高效减水剂。
（掺量为0.9%）6、膨胀剂：采用山西黄河外加剂厂生产的“黄腾”牌AEA型膨胀剂。
（掺量为10%）五、材料要求:根据技术规范，C30砼的材料应符合下列要求。
1、粗集料：碎石①、粗集料的技术要求：②、粗集料的颗粒级配：2、细集料：石砂①、砂中杂质含量限值:②、砂的级配范围（Ⅱ区中砂）六、砼配合比设计步骤：1、基准配合比（C30-B）⑴、试配强度：f cu,o=f cu,k+1.645σ=30+1.645×5=38.2⑵、计算水灰比：W/C=a a●fce/fcu,o+a a●a b●fce=0.46×36.7/38.2+0.46×0.07×36.7=0.43fce=rc●fce,g=1.13×32.5=36.7（MPa）根据以往施工经验水灰比取：W/C=0.41⑶、依据JGJ55-2000规范，查表4.0.1-2。
C30混凝土配合比报告(范本可修改)
混凝土配合比选定报告表号：批准文号：委托单位报告编号工程名称报告日期强度等级环境类别、等级抗渗等级抗冻等级电通量要求(C) 拌和及捣实方法C30 碳化环境、T2 无无无机械要求坍落度（mm）要求维勃稠度(s) 最大胶材用量限值最小胶材用量限值最大水胶比限值标准差（MPa）150-210 / 400 （kg／m3）300 （kg／m3）0.52 4.0（1）使用材料水泥产地乌蒙山品种P.O 强度等级42.5 报告编号C14090801 掺和料产地野马寨名称粉煤灰掺量/ 报告编号F14090805 砂子产地滥坝表观密度(kg/m3) 2680 细度模数 3.2 报告编号S1*******碎石产地滥坝表观密度(kg/m3) 2740 紧密空隙率／% 39报告编号G1******* 级配组成5-31.5mm 最大粒径／mm 31.5外加剂产地/ 名称point-400S 掺量／% / 报告编号/ 拌和用水水源种类自来水报告编号WH14090804（2）配合比选定结果试配强度(MPa) 实测坍落度（mm）理论配合比（水泥：砂：碎石：粉煤灰：水）水胶比38.6 180 1: 1.55: 2.43: 0.11：0.53 0.48（3）每方混凝土用料量(kg/m3)水泥粉煤灰砂碎石外加剂拌和用水胶材总量426.6 47.4 662.4 1036.1 / 227.5 474（4）混凝土捧和物性能测试结果表观密度(kg/m3) 初始坍落度（mm）初始扩展度（mm）初始含气量(%) 停放30min坍落度（mm）2400 190 / / /停放30min扩展度（mm）停放30min含气量（%）停放60mm坍落度（mm）停放60min扩展度（mm）停放60min含气量（%）/ / / / / 泌水率（%）压力泌水率（%）初凝时间（h: min）终凝时间（h:min）维勃稠度（s）O / / / /(5)硬化混凝土性能测试结果电通量（c）抗压强度(MPa)抗裂性抗渗等级抗冻等级总碱含量(kg/m3)氯离子总含量(kg／m3)28d 56d 7d 28d 56d/ / 25.3 38.2 / 良好/ / 1.864 0.095检测评定依据．JGJ55-2011GB/T50080-2002 GB/T50081-2002 TB10424-2010 试验结论：该配合比满足设计要求试验复核批准单位（章）。
C30防水混凝土配合比3
C30防水混凝土配合比目录1、配合比试验设计计算书2、水泥砼配合比试验报告（CS313）3、水泥砼拌和物坍落度、稠度（维勃仪法）试验记录表（CS315）4、砼抗压强度试验记录表（CS321）5、水泥物理性能试验报告（CS311）6、水泥物理力学性能试验记录表（CS312）7、邵阳市云峰新能源科技有限公司海螺水泥质量检验报告8、材料试验通用报告（CS202）9、粗集料技术性能试验记录表（CS303）10、粗集料筛分试验记录表（CS304）11、粗集料合成级配计算记录表12、碎（砾）石压碎值、磨耗及软颗粒含量试验记录表（CS305）13、材料试验通用报告（CS202）14、细集料技术性能试验记录表（CS306）15、细集料筛分试验记录表（CS307）16、外加剂检验报告配合比试验设计计算书一、设计及施工要求1.1、强度等级：C30P8。
1.2、设计坍落度：140-180mm。
1.3、使用部位：隧道工程等1.4、拌合物性能混凝土拌合物应具有良好的和易性，浇注时应能保持足够的流动性，且应充分考虑气温、运距及施工时间的影响导致的坍落度损失。
1.5、粗集料公称最大粒径：31.5mm。
1.6、集料级配：采用5~31.5mm连续级配，级配范围见下表。
《普通混凝土配合比设计规程》JGJ 55-2011 中3.0.4规定混凝土配合比规定：最大水灰比0.60、最小水泥用量250kg/m3。
1.8、工作性及耐久性按《公路隧道施工技术细则》JTG/T F60-2009相关规定和要求，为保证混凝土的工作性及耐久性，原材料应具备的相关性能要求如下：水泥：采用的水泥应符合国家标准《通用硅酸盐水泥》（GB175）的规定。
细集料：应选用级配良好、质地均匀坚固、吸水率低、空隙小的中粗砂。
符合《公路隧道施工技术细则》JTG/T F60-2009中细集料技术指标。
粗集料：应选用质地均匀坚硬、粒形良好、级配合理、吸水率小的洁净碎石。
粗集料的技术要求应符合《公路隧道施工技术细则》JTG/T F60-2009中粗集料技术指标。
C30水下混凝土配合比设计书
C30水下混凝土配合比设计书中铁十四局张唐铁路项目部中心试验室二〇一三年五月十三日C30混凝土配合比设计说明一、工程名称张唐铁路ZTSG-7标桥梁桩基。
二、环境条件等级碳化环境T1。
三、设计目的和用途1、目的保证混凝土强度及耐久性满足设计要求，工作性能满足施工工艺要求，经济合理。
2、用途桩基四、技术指标1、强度等级： C30，配制强度：42.7MPa；2、坍落度要求： 180～220mm；3、胶凝材料用量：280～550kg/m3；4、水胶比：≤0.555、56d电通量：＜1200C；6、含气量：≥2.0％；7、泌水率（％）：不泌水。
六、原材料技术标准七、混凝土配合比设计参数八、所用原材料C30混凝土配合比设计计算书一、 确定试配强度（f cu,0）1、根据《TB 10415-2003铁路桥涵工程施工质量验收标准》采用水下混凝土灌注工艺时,混凝土设计强度应提高1.15倍。
f cu,0 =30×1.15=34.5（MPa ）2、根据《JGJ55-2011普通混凝土配合比设计规程》，混凝土试配强度采用下式确定：f cu,0≥f cu,k +1.645σ =30×1.15+1.645×5.0=42.7（MPa ） 式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值（MPa ）； σ ——混凝土强度标准差（MPa ）。
取5.0 二、计算水胶比（W/（C+f+k ） ）根据TB10424-2010《铁路混凝土工程施工质量验收标准》及TB/T3275-2011《铁路混凝土》要求，设计使用年限100年碳化侵蚀环境T1等级时,最低混凝土强度等级C30,最大水胶比为0.55,最小胶凝材料为280kg/m 3。
取水胶比0.39。
三、计算1m 3混凝土各项材料用量1、根据TB10424-2010《铁路混凝土工程施工质量验收标准》要求，每立方混凝土中胶凝材料用量为380kg ，外加剂结合经验，掺量为1.05％，即3.99kg ，混凝土中粉煤灰掺量为胶凝材料总量的15％，矿粉掺量为胶凝材料总量的20%，则粉煤灰在混凝土中用量为380kg ×15%=57kg 矿粉在混凝土中用量为380kg ×20%=76kg ，水泥用量为380-57-76=247kg,用水量为150kg 。
C30配比报告7d
C30水泥混凝土配合比设计报告1 设计依据a.《普通混凝土配合比设计规程》（JGJ 55-2011）b.《公路桥涵施工技术规范》（JTG/T F50-2011）c.《公路工程水泥及水泥混凝土试验规程》（JTG E30—2005）d.《公路工程集料试验规程》（JTG E42—2005）本配合比设计用于连申线如皋段航道整治工程桥梁四标路缘石、箱涵、墩帽、桥台、垫石、承台、墩柱、防撞护栏、桥头搭板、管涵，根据相关规程及设计文件的要求，试验涉及的技术指标列于表1。
表1 混凝土配合比设计指标设计强度（MPa）标准差σ（MPa）坍落度（mm)30 5.0 100～1402 原材料技术指标试验所用砂石、水泥为委托单位送样，配合比设计所需的技术指标摘录如下：A、水泥：华新 P.O 42.5级普通硅酸盐水泥；B、黄砂：芜湖，级配良好，为Ⅱ区中砂，ρs=2622 kg/m3；C、碎石：湖州碎石4.75-16(mm)、9.5-26.5(mm)；D、水：饮用水；E：外加剂：特密斯TMS-YJ，掺量0.9%。
3 混凝土配合比设计3.1 基准配合比设计根据规程JGJ 55-2011相关规定，按假定容重法进行计算、试配，确定基准配合比，具体数据列于表2。
按基准配合比拌制混凝土，实测坍落度为140㎜，符合设计坍落度100～140㎜的要求，粘聚性、保水性均良好，满足混凝土工作性要求。
表2 基准配合比试验数据配制强度（MPa ）W ∕Bs β单位体积混凝土材料用量（kg ）0c m0s mm go0w m外加剂 粉煤灰 38.2 0.413937873511521553.402/3.2 混凝土配合比的试配、调整与确定根据JGJ 55-2011中6.1.5项要求，以基准配合比为参照，保持用水量不变，拟定表3三个不同配比。
表3 配合比比对试验A 、B 、C 三组配合比经拌制，检测坍落度均满足100～140㎜的要求，随即浇筑标准试件，在标准条件养护7天后，测定的抗压强度值分别达到试配强度的78.2%、89.4%、106.2%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C30（S8）防水抗裂微膨胀水泥混凝土
配合比设计报告
一、设计依据:
1、普通混凝土配合比设计规程（JGJ55-2000）
2、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）
3、公路隧道施工技术规范（JTG F60-2009）
4、公路隧道施工技术细则（JTG/T F60-2009）
5、现代混凝土配合比设计手册（张应力主编人民交通出版社出版）
6、补偿收缩混凝土应用技术规程（JGJ/T 178-2009）
7、岱山县衢山岛枕头山至潮头门公路工程两阶段施工图设计
二、工程要求:
1、强度等级：C30（S8）
2、拌合方法：机械
3、坍落度：120-160mm
4、部位：隧道二衬、仰拱等砼
三、试验目的:
通过试验，确定该配合比的材料和最佳配合比例。
四、材料选用：
1、水泥：采用安徽省芜湖市宜柏粉磨（集团）有限责任公司生产的“宜柏”牌P.C32.5水泥
2、粗集料：采用舟山高深石业有限公司生产的碎石，级配采用4.75~16㎜30%和16~26.5mm 70%掺配，符合4.75~26.5mm连续级配要求，其级配和各项技术指标均符合规范要求（见试验报告）。
3、细集料：采用衢山淡化砂，Mx=2.55，通过该砂各项技术指标测定，均满足C30砼用砂要求（见试验报告）。
4、水：自然水，符合砼用水要求。
5、高效减水剂：采用武汉武钢实业浩源化工有限公司生产的“浩源”牌FDN-1型高效减水剂。
（掺量为0.9%）
6、膨胀剂：采用巢湖亨通建材有限公司生产的“石力”牌UEA型膨胀剂。
（掺量为10%）
五、材料要求:
根据技术规范，C30砼的材料应符合下列要求。
1、粗集料：碎石
①、粗集料的技术要求：
②、粗集料的颗粒级配：
2、细集料：黄砂
①、砂中杂质含量限值:
②、砂的级配范围（Ⅱ区中砂）
六、砼配合比设计步骤：
1、基准配合比（C30-B）
⑴、试配强度：f cu,o=f cu,k+1.645σ=30+1.645×5=38.2
⑵、计算水灰比：W/C=a a●fce/fcu,o+a a●a b●fce
=0.46×36.7/38.2+0.46×0.07×36.7
=0.43
fce=rc●fce,g=1.13×32.5=36.7（MPa）
根据以往施工经验水灰比取：W/C=0.41
⑶、依据JGJ55-2000规范，查表4.0.1-2。
选择用水量：
结合以往经验用水量取：Mw0=215Kg/m3
⑷、计算水泥用量：Mc0=Mw0/w/c =215/0.41=524Kg/m3
⑸、依据JGJ55-2000规范，查表：4.0.2，选择砂率：βs0=40%
⑹、计算每立方米砂、碎石用量，设砼容重为：Mcp=2380Kg/m3
掺减水剂，掺量为0.8%，减水率取17%，用水量则为178Kg/m3，计算得水泥和膨胀剂总用量为434Kg/m3；其中膨胀剂为内掺10%( 43Kg/m3)，故水泥和膨胀剂用量分别为391+43=434 Kg/m3；水灰比不变则：
即：434+Mg 0+Ms0+178=2380
40%=Ms0/（Ms0+Mg0）×100%
解之得：
Ms0=707Kg/m3 Mg0=1061Kg/m3
初步配合比得
水泥+膨胀剂：砂：碎石：水：减水剂
391 + 43 ：707：1061：178：3.906
1 ：1.63：2.44：0.41：0.009
2、调整配合比（C30-A）：水灰比减少0.05，砂率取39%则：
⑴、水灰比：W1/C1=0.36
⑵、砂率：βs1=39%
⑶、用水量：Mw1=215Kg/m3
⑷、计算水泥用量：Mc1= Mw1/ w1/c1=597Kg/m3
⑸、计算每立方米砂、碎石用量，设砼容重为：Mcp=2380Kg/m3
掺减水剂，掺量为0.8%，减水率取17%，用水量则为178Kg/m3，计算得水泥和膨胀剂总用量为494Kg/m3；膨胀剂为内掺10%( 49Kg/m3)，故水泥和膨胀剂用量分别为445+49=494Kg/m3；水灰比不变则：
即：494+Mg1+Ms1+178=2380
39%=Ms1/（Ms1+Mg1）×100%
解之得：
Ms0=666Kg/m3 Mg0=1042Kg/m3
初步配合比：
水泥+膨胀剂：砂：碎石：水：减水剂
445 + 49 ：666：1042：178：4.446
1 ：1.35：2.11：0.36：0.009
3、调整配合比（C30-C）：水灰比增加0.05，砂率取41%，则：
⑴、水灰比：W2/C2=0.46
⑵、砂率：βs2=41%
⑶、用水量：Mw2=215Kg/m3
⑷、计算水泥用量：Mc2= Mw2/ w2/c2=467Kg/m3
⑸、计算每立方砼砂、碎石用量，设砼容重为：Mcp=2380Kg/m3
掺减水剂，掺量为0.8%，减水率取17%，用水量则为178Kg/m3，计算得水泥和膨胀剂总用量为387Kg/m3；膨胀剂为内掺10%( 39Kg/m3)，故水泥和膨胀剂用量分别为348+39=387Kg/m3；水灰比不变则：
即：387+Mg 2+Ms2+178=2380
41%=Ms2/（Ms2+Mg2）×100%
解之得：
Ms2=744Kg/m3 Mg2=1071Kg/m3 ⑹、初步配合比：
水泥+膨胀剂：砂：碎石：水：减水剂
348 + 39 ：744：1071：178：3.483
1 ：1.92：2.77：0.46：0.009。
