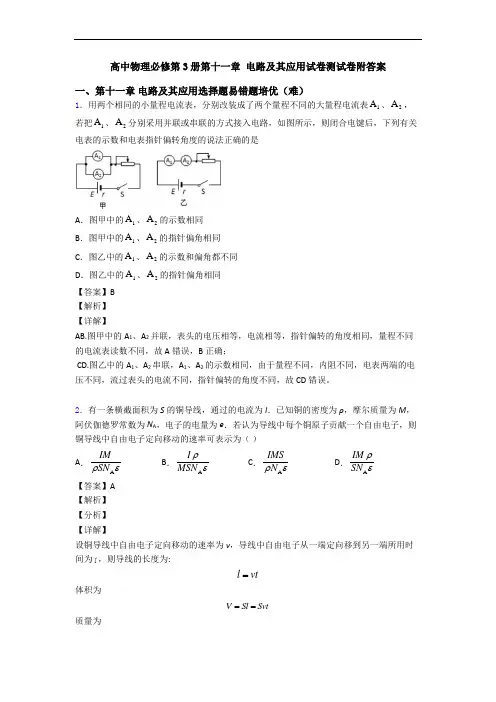

高中物理必修第3册第十一章 电路及其应用试卷测试卷附答案
高中物理必修第3册第十一章电路及其应用试卷测试卷附答案一、第十一章电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A、2A，若把1A、2A分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A．图甲中的1A、2A的示数相同B．图甲中的1A、2A的指针偏角相同C．图乙中的1A、2A的示数和偏角都不同D．图乙中的1A、2A的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A错误，B正确；CD.图乙中的A1、A2串联，A1、A2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD错误。
2．有一条横截面积为S的铜导线，通过的电流为I．已知铜的密度为ρ，摩尔质量为M，阿伏伽德罗常数为N A，电子的电量为e．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（）A．AIMSNρεB．AIMSNρεC．AIMSNρεD．AIMSNρε【答案】A【解析】【分析】【详解】设铜导线中自由电子定向移动的速率为v，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt=体积为V Sl Svt==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ== 在t 时间内这些电子都能通过下一截面，则电流:q ne I t t== 代入解得， A vSN e I M ρ=解得电子定向移动的速率： A M v SN eρ=故A 正确，BCD 错误．3．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。
下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1RD ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。

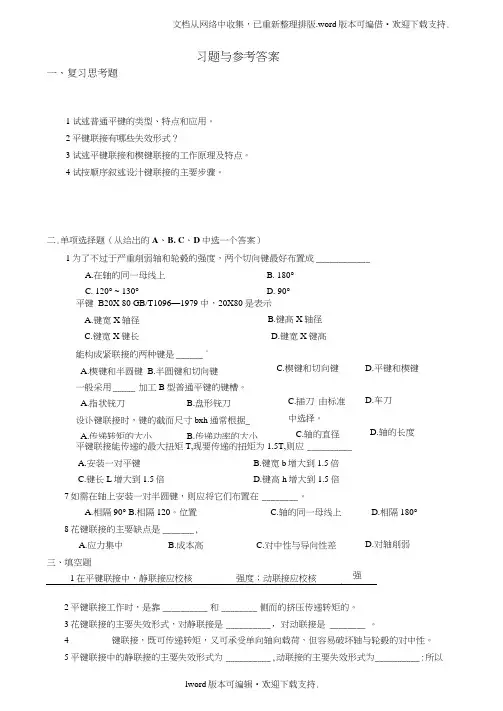

键联接和销联接设计
一、复习思考题1试述普通平键的类型、特点和应用。
2平键联接有哪些失效形式？3试述平键联接和楔键联接的工作原理及特点。
4试按顺序叙述设汁键联接的主要步骤。
二.单项选择题（从给出的A 、B. C 、D 中选一个答案）1为了不过于严重削弱轴和轮毂的强度，两个切向键最好布置成 ____________A.在轴的同一母线上B. 180°C. 120° ~ 130°D. 90° 平键联接能传递的最大扭矩T,现要传递的扭矩为1.5T,则应 __________ A.安装一对平键 B.键宽b 增大到1.5倍 C.键长L 增大到1.5倍D.键高h 增大到1.5倍7如需在轴上安装一对半圆键，则应将它们布置在 ________ 。
A.相隔90°B.相隔120。
位置C.轴的同一母线上D.相隔180° 8花键联接的主要缺点是 _______ ,2平键联接工作时，是靠 __________ 和 ________ 侧而的挤压传递转矩的。
3花键联接的主要失效形式，对静联接是 __________ ，对动联接是 ________ 。
4 ________ 键联接，既可传递转矩，又可承受单向轴向载荷，但容易破坏轴与轮毂的对中性。
5平键联接中的静联接的主要失效形式为 __________ ,动联接的主要失效形式为__________ :所以习题与参考答案三、填空题1在平键联接中，静联接应校核强度；动联接应校核强度。
A.应力集中B.成本高C.对中性与导向性差平键 B20X 80 GB/T1096—1979 中，20X80 是表示 A.键宽X 轴径 C.键宽X 键长能构成紧联接的两种键是 ______ ° A.楔键和半圆键 B.半圆键和切向键 一般采用 _____ 加工B 型普通平键的键槽。
A.指状铳刀B.盘形铳刀设讣键联接时，键的截而尺寸bxh 通常根据_A.传递转矩的大小B.传递功率的大小B.键髙X 轴径 D.键宽X 键髙C.楔键和切向键D.平键和楔键C.插刀 由标准中选择。

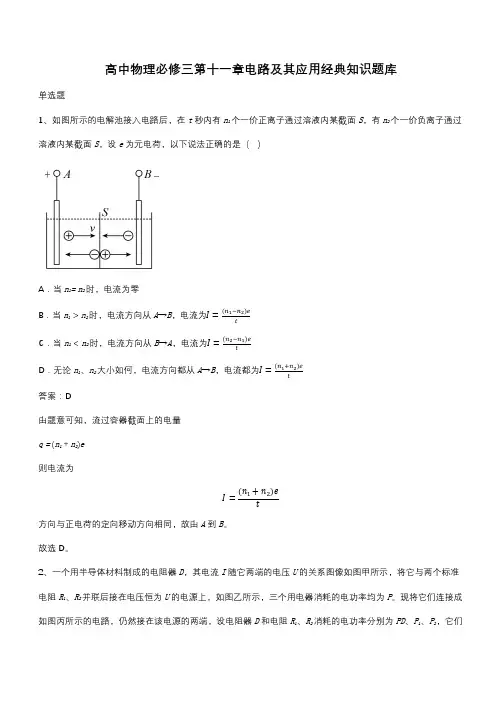

高中物理必修三第十一章电路及其应用经典知识题库(带答案)
高中物理必修三第十一章电路及其应用经典知识题库单选题1、如图所示的电解池接入电路后，在t秒内有n1个一价正离子通过溶液内某截面S，有n2个一价负离子通过溶液内某截面S，设e为元电荷，以下说法正确的是（）A．当n1=n2时，电流为零B．当n1 > n2时，电流方向从A→B，电流为I=(n1−n2)etC．当n1 < n2时，电流方向从B→A，电流为I=(n2−n1)etD．无论n1、n2大小如何，电流方向都从A→B，电流都为I=(n1+n2)et答案：D由题意可知，流过容器截面上的电量q= (n1＋n2)e则电流为I=(n1+n2)et方向与正电荷的定向移动方向相同，故由A到B。
故选D。
2、一个用半导体材料制成的电阻器D，其电流I随它两端的电压U的关系图像如图甲所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图乙所示，三个用电器消耗的电功率均为P。
现将它们连接成如图丙所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为PD、P1、P2，它们之间的大小关系为（）A．P1=4P2B．P D<P2C．P1>4P2D．P D>P2答案：BBD．在图乙中，三个电阻相等。
在图丙中，电阻器D的电压减小电阻增大R D>R1=R2根据P=U 2R得P D<P2B正确，D错误；AC．根据欧姆定律I D<I2又因为I1=I2+I D所以I1<2I2根据P=I2R得P1<4P2AC错误。
故选B。
3、如图电流表A1和A2是用相同的表头改装而成，量程分别为0.6A和3A，现将它们串联后用来测量电路的电流，则（）A．两表头的指针示数相同，偏角之比1∶5B．两表头的指针示数相同，偏角之比5∶1C．两表头的指针的偏角相同，示数之比1∶5D．两表头的指针的偏角相同，示数之比5∶1答案：B由于两电流表串联在电路中，所以两表头指针的示数相同。
11第十一章 键
第十一章键、销及其连接§11-1 键连接选择题1、在键连接中，（）的工作面是两个侧面。
A、普通平键B、切向键C、楔键2、采用（）普通平键时，轴上键槽的切制用指状铣刀加工。
A、A型B、B型C、A型和B型3、一普通平键的标记为：GB/T1096 键12×8×80，其中12×8×80表示（）。
A、键高×键宽×键长B、键宽×键高×轴径C、键宽×键高×键长4、（）普通平键多用在轴的端部。
A、C型B、A型C、B型5、根据（）的不同，平键可以分为A型、B型、C型三种。
A、截面形状B、尺寸大小C、端部形状6、在普通平键的三种形式中，（）平键在键槽中不会发生轴向移动，所以应用最广。
A、圆头B、平头C、单圆头7、在大型绞车轮的键连接中，通常采用（）。
A、普通平键B、切向键C、楔键8、键连接主要用于传递（）的场合。
A、拉力B、横向力C、扭矩9、在键连接中，对中性好的是（）。
A、切向键B、楔键C、平键10、平键连接主要应用在轴与轮毂之间（）的场合。
A、沿轴向固定并传递轴向力B、沿周向固定并传递扭矩C、安装于拆卸方便11、（）花键形状简单、加工方便，应用较为广泛。
A、矩形齿B、渐开线C、三角形12、在键连接中，楔键（）轴向力。
A、只能承受单方向B、能承受双方向C、不能承受13、导向平键主要采用（）键连接。
A、较松B、较紧C、紧二、判断题1、（）普通平键、楔键、半圆键都是以其两侧面为工作面。
2、（）键连接具有结构简单、工作可靠、装拆方便和标准化等特点。
3、（）键连接属于不可拆连接。
4、（）A型键不会产生轴向移动，应用最为广泛。
5、（）普通平键键长L一般比轮毂的长度略长。
6、（）C型普通平键一般用于轴端。
7、（）采用A型普通平键时，轴上键槽通常用指状铣刀加工。
8、（）半圆键对中性较好，常用于轴端为锥形便面的连接中。
9、（）平键连接中，键的上表面与轮毂键槽地面应紧密配合。
第十一章连接习题答案
（2）计算最大轴向拉力Fmax。
提示：由GB196-81查得M16普通螺纹的参数：小径d1=13.835mm；中径d2=14.701mm；螺距p=2 mm。
题11-5图
解：（1）螺杆A是左螺旋，螺杆B是右螺旋；
（2）由
得：
11-6、试指出下列图中的错误结构，并画出正确的结构图。
第十一章连接
思 考 题
11-1、螺纹按牙型分类有哪几种？P190
11-2、螺纹连接的种类有哪些？P191
10-3、螺纹的主要参数有哪几种？P190-191
10-4、螺纹连接常用的防松方法有哪几种？防松的根本问题是什么？P195
10-5、受拉伸载荷作用的紧螺栓连接中，为什么总载荷不是预紧力和拉伸载荷之和？P201
题11-1图
解：选择4.8级， ，取S=1.5，
由 ，得：
根据查GB196-81得知，应选M12的螺栓。
11-4、图示为一提升装置，卷筒用6个M8（d1=6.647 mm）的普通螺栓固联在蜗轮上。已知卷筒直径D=150 mm，螺栓均布于直径D0=180 mm的圆周上，接合面间的摩擦系数f= 0.15，可靠性系数KS= 1.2，螺栓材料的许用应力[σ]=120 MPa。试求：
10-10、导向平键连接和滑键连接有什么不同，各适用于何种场合？P206
10-11、普通平键的强度条件怎样（用公式表示）？如果在进行普通平键连接强度计算时，强度条件下不能满足，可采用哪些措施？P208
11-12、验算键连接时，如强度不够应采用什么措施? 如需再加一个键，这个键的位置放在何处为好？P208平键与楔键的位置放置有何不同?(不要)
11-13、平键与楔键的工作原理有何差异?P206,P207
键连接和销连接练习题
键连接和销连接练习题一、选择题1. 键连接主要用于连接两轴或轴与轮毂，下列哪种类型的键不宜用于高速连接？A. 平键B. 楔键C. 切向键D. 半圆键2. 销连接主要用于固定零件之间的相对位置，下列哪种销不宜用于拆卸频繁的场合？A. 圆柱销B. 圆锥销C. 开口销D. 轴承销3. 在键连接中，下列哪种键的承载能力最强？A. 平键B. 楔键C. 切向键D. 半圆键4. 销的材料通常选用下列哪种？A. 碳素结构钢B. 合金结构钢C. 铸铁D. 铜合金5. 下列哪种连接方式适用于承受冲击载荷的场合？A. 键连接B. 销连接C. 螺纹连接D. 焊接二、填空题1. 键连接按形状可分为平键连接、______、______和半圆键连接。
2. 销连接按形状可分为______、______、______和槽销。
3. 在键连接中，______用于传递转矩和轴向力，而______主要用于传递轴向力。
4. 销的尺寸应根据被连接件的______和______来确定。
5. 键连接的缺点是______和______。
三、判断题1. 键连接的定心精度高于销连接。
（）2. 销连接可以承受较大的轴向载荷。
（）3. 平键连接的侧面是工作面，键的顶面是导向面。
（）4. 圆柱销主要用于固定零件之间的相对位置。
（）5. 键和销的材料必须相同。
（）四、简答题1. 简述键连接和销连接的区别。
2. 请列举三种常见的键连接类型，并说明各自的特点。
3. 请说明销连接在机械设计中的应用场合。
4. 简述键连接的失效形式及预防措施。
5. 请分析影响销连接强度的主要因素。
五、计算题1. 已知一轴与轮毂采用平键连接，轴的直径为50mm，轮毂的长度为100mm，传递的转矩为200N·m。
试计算所需平键的长度和宽度。
2. 某圆锥销连接，圆锥销的直径为20mm，长度为50mm，材料的剪切强度极限为600MPa。
计算该圆锥销的最大剪切力。
3. 一台机器中，轴与齿轮采用键连接，轴的直径为40mm，齿轮的宽度为80mm，传递的功率为5kW，转速为1500r/min。
机械基础-章节测验(连接)试卷
机械基础—章节测验（连接）一．填空。
（每空1分，总共10分）1.（）是由各种零件装配而成的，零件与零件之间存在各种不同形式的（）。
2.键，销都是（），它们在机械工业中应用极广。
3.松键连接是以键的（）为工作面。
4.在普通平键标准中，键宽与键高有明确的（）关系。
5.紧键连接是以键的（）表面为工作面。
6.销连接主要用于固定（）之间的相互位置。
7.一般机器都离不开（）（）等螺纹紧固件。
8.螺纹紧固件多为（）的通用零件，在机械工业中应用广泛。
二．判断（每题1分，总共10分）1.（）键连接主要用来实现轴与轴上零件的轴向固定。
2.（）松键连接较为普遍。
3.（）紧键连接能对轴上零件作轴向固定，所以对中性好。
4.（）在普通平键标记中A型键可以省略不标。
5.（）销起定位作用时，一般不承受载荷。
6.（）按螺纹旋线旋绕方向的不同，螺纹分为顺时针旋入的左旋螺纹和逆时针旋入的右旋螺纹。
7.（）螺栓连接用于两被连接件均为通孔，无需太多装配空间的场合。
8.双头螺柱连接用于受结构限制或被连接件之一为（盲孔）不通孔的场合。
9.（）螺钉连接用于被连接件之一较厚，且不便加工通孔的场合。
10.（）紧定螺钉连接用于固定两被连接件的相互位置。
三．选择（每题3分，总共30分）1.（多选）常用的松键连接形式有（）。
A普通 B.导向 C.半圆 D.花键2.（多选）常用的普通平键适用于（）场合。
A高速B高压C高精度D高温3.（多选）根据键端形状不同，普通平键分为（）。
A A型（圆头）B B型（方头） C. C型（半圆头） D.D型（菱形）4.（多选）普通平键尺寸由（）组成。
A键宽 B.键高 C.键长 D.键型5.（单选）销的材料常用（）或45钢。
A. 25钢B.30钢C.35钢D.40钢6.（多选)螺纹的主要参数有（）导程、牙型角等。
A大径B.中径C.小径 D.螺距7.（单选)螺距是两牙相邻在中线上对应两点间的轴向距离，与（）相同。
A.大径B.小径C.中径D.公称直径8.（多选）普通螺纹标记由（)组成。
12习题及参考答案
第11章思考题与练习题解题参考11-1 平键工作原理是什么？主要失效形式是什么？平键尺寸如何确定？答：1、利用侧面挤压传递转矩（周向定位与固定）；2、静联接：压溃；动联接：磨损；3、由轴径d确定键宽b；再确定其他尺寸（l、h 、t、t1）11-2 楔键工作原理是什么？特点是什么？应用在什么场合？答：1、装配时键被楔紧在键槽中，靠键与键槽的挤压、轴与毂的挤压产生的摩擦力来传递转矩。
2、键的侧面和毂槽侧面有间隙。
楔键分为普通楔键和钩头楔键，钩头楔键便于装拆。
楔健在周向固定同时，也实现了轴向固定。
由于楔紧作用产生了轴和轮毂的偏心和偏斜。
3、应用在要求定心精度不高的载荷平稳、低速的联接中。
11-3 花键联接与键联接相比有何优缺点？答：花键联接的优点是：能传递较大载荷；对轴的削弱小；对中性、导向性好。
缺点是制造较复杂。
11-4 若经强度校核一个平键或一个切向键不能满足强度要求需增加为两个键时，这两个键的相对位置如何摆放？答：1、增加强度平键：两个平键对称分布，2、双向传递转矩切向键：两对切向键布置成120°～130°。
11-5已知轴直径为d=50mm，试选一A型平键，并绘出键与轴槽和毂槽联接的横剖面图。
解：（查表11-1）d=50(>44~50)mm 时，b=14mm h=9mm t=5.5mm t1=3.8mm11-6 一钢制齿轮用平键联接于钢轴上，轴径为d =55mm ，齿轮轮毂长l =80mm ，传递转矩T =500000N.mm ，载荷平稳。
试选用键联接。
解：(1) 选键材料、类型，确定键尺寸键材料选45钢。
键类型选普通平键（A 型）。
根据轴径d =55mm ，齿轮轮毂长80mm ，查表,确定键尺寸为：宽b =16mm,高h =10mm,键长L =70mm （较轮毂长度短10mm ，并取系列尺寸）。
（2）验算（静联接）键联接挤压强度钢轮毂查表得［бp ］＝130 N/mm 2，键工作长度=70-16=54mm 。
职教高考《机械基础》专题键连接和销连接复习讲练测
第19讲键连接与销连接一、选择题(将正确答案的序号填写在后面的括号内，每道题只有一个选项)1.在键连接中，( )的工作面是两个侧面……………………………………………………（）A.普通平键B.切向键C.楔键D.紧键2.下图所示的普通平键为………………………………………………………………………( )A.A型B.B型C.C型D.D型3.某普通平键的标记为:GB/T1096键12×8×80，其中8表示…………………………………（）A.键高B.键宽C.键长D.键的体积4.( )普通平键多用在轴的端部………………………………………………………………（）A.A型B.B型C.C型D.D型5.根据（ )的不同，平键可分为A型、B型、C型三种。
…………………………………………（）A.截面形状B.尺寸大小C.头部形状D.材料不同6.在普通平键的三种形式中，( )平键在键槽中不会发生轴向移动，所以应用最广。
………（）A.圆头B.平头C.单圆头7.在大型绞车轮的键连接中，通常采用…………………………………………………………（）A.普通平键B.切向键C.楔键D.花键8.键连接主要用于传递( )的场合。
…………………………………………………………（）A.拉力B.横向力C.转矩D.弯矩9.在键连接中，对中性不好的是…………………………………………………………………（）A.切向键B.半圆键C.平键D.花键10.普通平键连接主要应用在轴与轮毂之间( )的场合……………………………………（）A.沿轴向固定并传递轴向力B.沿周向固定并传递转矩C.可以相对滑动D.即可以周向固定也可能轴向固定11.( )花键形状简单、加工方便，应用较广泛。
…………………………………………（）A.矩形齿B.渐开线C.三角形D.圆形12.在键连接中，楔键（）轴向力。
……………………………………………………………（）A.只能承受单方向B.能承受双方向C.不能承受D.不能确定13.导向平键连接的键与轮毂槽采用( )配合。
键联接和销联接训练题
键联接和销联接习题一、判断题1．键联接主要用来联接轴和轴上的传动零件，实现周向固定并传递转矩。
( ) 2．键是标准零件。
( )3．键联接根据装配时的精确程度不同，可分为松键联接和紧键联接两类。
( ) 4．松键联接装配时不需打紧，键的上表面与轮毂键槽底面之间留有间隙。
( ) 5．紧键联接中键的两侧面是工作面。
( )6．紧键联接定心较差。
( )7．根据普通平键截面形状的不同，可分为A型、B型和C型三种。
( ) 8．A型、B型和C型三种型式普通平键的区别，主要是端部形状不同。
( ) 9．普通平键联接能够使轴上零件实现周向固定和轴向固定。
( ) 10．当采用平头普通平键时，轴上的键槽是用端铣刀加工出的。
( )11．单圆头普通平键多用于轴的端部。
( )12．导向平键联接和滑键联接都适用于轴上零件轴向移动量较大的场合。
( ) 13．半圆键联接，由于轴上的键槽较深，故对轴的强度削弱较大。
( ) 14．由于楔键在装配时被打人轴和轮毂之间的键槽内，所以造成轮毂与轴的偏心与偏斜。
( ) 15．花键联接是由带多个纵向凸齿的轴和带有相应齿槽的轮毂孔组成的。
( ) 16．圆柱销和圆锥销都是靠过盈配合固定在销孔中的。
( ) 17．圆锥销有1：50的锥度，所以易于安装，有可靠的自锁性能，且定位精度高。
( )18．圆柱销和圆锥销的销孔一般均需铰制。
( ) 19．圆柱销是靠微量过盈固定在销孔中的，经常拆装也不会降低定位的精度和联接的可靠性。
( )二、选择题1．根据装配时的( )，键联接可分为松键联接和紧键联接两类。
A．难易程度B．精确程度C．松紧程度D．截面形状2．普通平键根据( )不同，可分为A型、B型和C型三种。
A．尺寸的大小B．端部的形状C．截面的形状D．加工方法3．( )联接由于结构简单、装拆方便、对中性好，因此广泛用于高速精密的传动中。
A．普通平键B．普通楔键 C．钩头楔键D．切向键4．普通平键有三种型式，其中( )平键多用于轴的端部。
八年级上册数学第十一章测试卷(含答案)
八年级上册数学第十一章测试卷一.选择题(本题共10小题，每小题3分，计30分)1.如图，三角形的个数是（）A.2个B.3个C.4个D.5个第1题第2题2.如图，下列关于△ABC的外角的说法正确的是（）A∠HBA是△ABC的外角 B.∠HBG是△ABC的外角C.∠DCE是△ABC的外角D.∠GBA是△ABC的外角3.下列各组数可能是一个三角形的边长的是（）A.1,2,4B.4,5,9C.4,6,8D.5,5,114.不一定在三角形内部的线段是（）A.三角形的角平分线B.三角形的中线C.三角形的高D.不存在5.若一个多边形的每一个外角都等于40°，则这个多边形的边数是（）A.7B.8C.9D.106.若过多边形的每个顶点都可以引m条对角线，则这个多边形的边数为（）A. mB.m+3C.m+2D. 2m7.如图，AE是△ABC的角平分线，AD⊥BC于点D，若∠BAC＝1280，∠C＝360，则∠DAE 的度数是（）A.10°B.12°C.15°D.18°第7题第8题8.如图，若∠A＝27°，∠B＝45°，∠C＝38°，则∠DFE等于（）A.120°B.115°C.110°D.105°9.如图，已知BD是△ABC的中线，AB＝5，BC＝3，△ABD和△BCD的周长的差是（）A.2B.3 C .6 D.不能确定第9题第10题10.如图所示，在△ABC中，∠1＝∠2，G为AD的中点，延长BG交AC于E，且F为AB上一点，CF⊥AD于H，下列判断正确的有（）①AD是△ABE的角平分线；②BE是△ABD的边AD上的中线③CH为△ACD的边AD上的高A.0个B.1个C.2个D.3个二、填空题(本題共5小题，每小题3分，计15分)1.如图，木工师傅在院子的木板上钉了一个加固板，从数学角度看这样做的道理是 。
(常考题)人教版高中物理必修三第十一章《电路及其应用》检测(包含答案解析)(1)
一、选择题1．(0分)[ID ：126177]如图是某导体的I-U 图像，图中倾角45α=︒，下列说法正确的是（ ）A ．该导体的电阻与其两端的电压成正比B ．此导体可能是半导体C ．I-U 图线的斜率表示电阻，所以R =0.5ΩD ．在该导体两端加6.0 V 电压时，每秒通过导体截面的电荷量是3.0C2．(0分)[ID ：126150]如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 减小时量程增大D ．乙表是电压表，R 增大时量程减小3．(0分)[ID ：126146]已知一只表头的量程为0~100mA ，内阻g 100ΩR =。
现将表头改装成电流、电压两用的电表，如图所示，已知12100Ω,1k ΩR R ==，则下列正确的说法是（ ）A ．用oa 两端时是电压表，量程为110VB ．用ob 两端时是电压表，量程为110VC ．用oa 两端时是电流表，量程为200mAD ．用ob 两端时是电流表，量程为200mA4．(0分)[ID ：126143]一灵敏电流计G ，内阻R g ＝100Ω，满偏电流I g ＝2mA ，改装成0-3V 和0-15V 的两个量程的电压表，则下列关于电阻R 1和R 2的表述中正确的是（ ）A ．R 1为140ΩB ．R 1为600ΩC ．R 2为6000ΩD ．R 2为7400Ω5．(0分)[ID ：126142]下列说法正确的是（ ）A ．电动势E 与电压U 单位相同，所以E 与U 没有区别B ．电阻率越大，导体对电流的阻碍就越大C ．电流有方向，但它是一个标量D ．根据2QE kR=当0R →，E →∞ 6．(0分)[ID ：126140]如图所示电路将两个相同的电流计分别改装成A 1（03A ）和A 2（00.6A ）的电流表，把两个改装后的电流表并联接入电路中测量电流，则下列说法中正确的是（ ）A ．A 1的读数为0.6A 时， A 2的读数为0.6AB ．A 1的读数为1A 时，A 2的读数为0.2AC ．A 1的指针偏转角度大于A 2的指针偏转角度D ．A 1的指针偏转角度小于A 2的指针偏转角度7．(0分)[ID ：126133]如图所示，电路中的电阻110ΩR =，2120ΩR =，340ΩR =，则（ ）A ．当ab 端开路时，cd 之间的等效电阻是30ΩB ．当cd 端开路时，ab 之间的等效电阻是50ΩC ．当ab 端短路时，cd 之间的等效电阻是160ΩD ．当cd 端短路时，ab 之间的等效电阻是8Ω8．(0分)[ID ：126130]ab 两点间电压保持不变，某同学用一只非理想电压表并联在电阻R 1两端时，读数为4.3V ；用这只电压表并联在电阻R 2两端时，读数为4.5V ；则ab 间的电压一定（ ）A ．等于8.4VB ．等于8.8VC ．大于8.8VD ．小于8.8V9．(0分)[ID ：126129]在校准电压表时利用了“并联电路各支路两端电压总相等”的电路特点。
高中物理必修三第十一章电路及其应用知识点总结归纳完整版(带答案)
高中物理必修三第十一章电路及其应用知识点总结归纳完整版单选题1、电阻R1的阻值为6Ω，与电阻R2并联后接入电路中，通过电流之比为I1：I2=3：2。
则R2的阻值和总电阻分别是（）A．4Ω，3.6ΩB．9Ω，4.5ΩC．4Ω，2.4ΩD．9Ω，3.6Ω答案：D由并联电路电压相等得I1R1=I2R2又I1：I2=3：2联立解得R2=9Ω合电阻为R=R1R2R1+R2=3.6Ω故ABC错误，D正确。
故选D。
2、下列关于用多用电表欧姆挡测电阻的说法中正确的是（）A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较大的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零答案：CA．当指针偏角较大时，表明待测电阻较小，应换较小的挡位，重新调零后测量，选项A错误；C．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，选项C正确；BD．测量电阻时，如果红、黑表笔分别插在负、正插孔，不会影响测量结果，测量阻值不同的电阻时，若换挡，则必须重新调零，选项BD错误。
故选C。
3、如图所示，a、b、c、d是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电路向一个小灯泡供电，并要求滑片P向c移动时，小灯泡两端电压减小，下列说法中正确的是（）A．a接电源正极，b接电源负极，c、d接小灯泡两端B．a接电源正极，b接电源负极，c、b接小灯泡两端C．a接电源正极，b接电源负极，d、b接小灯泡两端D．a接电源正极，b接电源负极，d、a接小灯泡两端答案：D分压电路的正确接法是“一上两下”，而且a与b需要接电源两极，可将a接电源正极，b接电源负极。
由于题目要求“滑片P向c移动时，小灯泡两端电压减小”，可知滑片P向c移动时，分压部分的电阻丝的长度减小，由题图可知P与a之间的电阻丝长度减小，所以需要c、a或d、a接小灯泡两端。
机械设计基础章节练习题-无键连接和销连接
键、花键、无键连接和销连接1、分析比较平键和楔键的工作特点和应用场合。
【答】平键连接的工作面是两侧面，上表面与轮毂槽底之间留有间隙，工作时，靠键与键槽的互压传递转矩，但不能实现轴上零件的轴向定位，所以也不能承受轴向力。
具有制造简单、装拆方便、定心性较好等优点，应用广泛。
楔键连接的工作面是上下面，其上表面和轮毂键槽底面均有1:100的斜度，装配时需打紧，靠楔紧后上下面产生的摩擦力传递转矩，并能实现轴上零件的轴向固定和承受单向轴向力。
由于楔紧后使轴和轮毂产生偏心，故多用于定心精度要求不高、载荷平稳和低速的场合。
2、平键连接有哪些失效形式？普通平键的截面尺寸和长度如何确定？【答】平键连接的主要失效形式是较弱零件（通常为轮毂）的工作面被压溃（静连接）或磨损（动连接，特别是在载荷作用下移动时），除非有严重过载，一般不会出现键的剪断。
键的截面尺寸h b ⨯应根据轴径d 从键的标准中选取。
键的长度L 可参照轮毂长度从标准中选取，L 值应略短于轮毂长度。
3、为什么采用两个平键时，一般布置在沿周向相隔180°的位置，采用两个楔键时，则应沿周向相隔90°～120°，而采用两个半圆键时，却布置在轴的同一母线上？【答】两个平键连接，一般沿周向相隔ο180布置，对轴的削弱均匀，并且两键的挤压力对轴平衡，对轴不产生附加弯矩，受力状态好。
采用两个楔键时，相隔οο120~90布置。
若夹角过小，则对轴的局部削弱过大。
若夹角过大，则两个楔键的总承载能力下降。
当夹角为ο180时，两个楔键的承载能力大体上只相当于一个楔键盘的承载能力。
采用两个半圆键时，在轴的同一母线上布置。
半圆键对轴的削弱较大，两个半圆键不能放在同一横截面上。
只能放在同一母线上。
4、如图所示的凸缘半联轴器及圆柱齿轮，分别用键与减速器的低速轴相连接。
试选择两处键的类型及尺寸，并校核其强度。
已知：轴的材料为45钢，传递的转矩为1000=T N.m ，齿轮用锻钢制造，半联轴器用灰铸铁制成，工作时有轻微冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十一章键、销及其连接的测试题
姓名分数
一、选择题
1、切向键联接的斜度是做在 C 上的。
A．轮毂键槽底面 B．轴的键槽底面
C．一对键的接触面 D．键的侧面
2、平键标记：键B16×70 GB1096-79，B表示 C 平键，16×70表示 F 。
A．圆头 B．单圆头 C．方头 D．键宽×轴径
E．键高×轴径 F．键宽×键长 G．键高×键长
3、采用两个平键联接时，一般设在相隔 D ；采用两个切向键时，两键应相隔 C 。
A．0° B．90° C．120°—135° D．180°
4、普通平键联接的主要用途是使轴与轮毂之间 D 。
A．沿轴向固定并传递轴向力 B．沿轴向可作相对滑动并具有导向作用
C．安装与拆卸方便 D．沿周向固定并传递转矩
5、能构成紧连接的两种键是 C 。
A. 楔键和半圆键
B. 半圆键和切向键
C. 楔键和切向键
D. 平键和楔键
6、设计键连接时，键的截面尺寸b×h通常根据 C 由标准中选择。
A. 传递转矩的大小
B. 传递功率的大小
C. 轴的直径
D. 轴的长度
7、花键连接的主要缺点是 B 。
A. 应力集中
B. 成本高
C. 对中性与导向性差
D. 对轴削弱
8、在键的连接中工作面是上、下两个面的是（）
A.普通平键
B.锲键
C.半圆键（B）
9、一普通平键的标记为：键12×80GB1096－2003此键的类型为（）
A.圆头普通平键
B.方头普通键
C.半圆头普通平键（A）
10、普通平键按键的形状不同分为三种类型其中A型普通平键端部形状为（）
A.圆头
B.方头
C.半圆头（A）
11、在普通平键中应用最广的是（）
A.A型
B.B型
C.C型（A）
12、对中性好、常用于轴端为锥形表面连接中的键是（）
A.普通平键
B.半圆键
C.切向键（B）
13、具有结构简单、工作可靠、装拆方便和标准化等特点的连接是（）
A.胶接
B.焊接
C.键连接（C）
14、平键连接中、键的上表面与轮毂键槽底面应（）
A.紧密配合
B.留有一定间隙
C.过渡配合（B）
15、在键的连接中、多齿承载、承载能力高且齿浅、对轴的强度削弱小的键连接是（）
A.普通平键
B.花键
C.切向键（B）
16、平键连接配合常采用（）
A.基轴制
B.基孔制
C.视实际情况而定（A）
17、销连接的主要作用是（）
A.定位
B.装配时的辅助零件
C.安全装置（A）
18、若将平键加长、可用作（）
A.滑键
B.切向键
C.导向平键（C）
19、楔键连接中，键侧与键槽有一定的（）。
A.间隙
B.过盈
C.间隙或过盈 ,,A..
20.普通平键联接传递动力是靠( B )。
A.两侧面的摩擦力
B.两侧面的挤压力
C. 上下面的挤压力
D.上下面的摩擦力
21、可以承受不大的单方向的轴向力，上、下两面是工作面的连接是（B ）
A.普通平键连接
B.楔键连接
C.半圆键连接
D.花键连接
22. 圆锥销的锥度是( B )。
A.1：60
B.1：50
C. 1：40
D.60：1。
23．制造普通平键用（B）
A.15钢
B.45钢 C．65钢
24. 平键联接的__两侧面( )是工作面，这种联接使轴和轮毂的对中性( C )。
A. 较好
B. 较差
25、普通平键的长度应（B）
A .稍长于轮毂的长度
B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍
26、楔键联结对轴上零件能作周向固定，且（ C ）
A、不能承受轴向力 C、能承受轴向力
C、能承受单向轴向力
D、能承受双向轴向力
27、锥形轴与轮毂的键联结宜用（ C ）
A、楔键联结
B、平键联结
C、半圆键联结
D、花键联结
28、下列键联结中，属于紧键联结的是（ C ）
A、平键
B、半圆键
C、楔键
D、花键
29、常用的松键联结有（ D ）联结两种
A、导向平键和钩头楔键
B、普通平键和普通楔键
C、花键和切向键
D、平键和半圆键
30、普通平键中应用最广泛的是（ A ）
A、A型
B、B型
C、C型
D、薄型平键
31、普通平键联接（ A ）
A、不能实现轴上零件的轴向固定
B、装拆不方便
C、不能承受变载冲击
D、不适合高速场合
32、键与轴作成一体的是（ B ）
A、普通平键
B、导向平键
C、半圆键
D、花键
二、填空题
1、普通平键的工作面是两侧面，楔键的工作面是上下面。
2．普通平键的三种形式为_____，_____，_____。
3、平键联接中导向平键、滑键用于动联接，当轴向移动距离较大时，宜采用滑键，
4、当轴上零件需在轴上作距离较短的相对滑动，且传递转矩不大时，应用
导向平键键联接；当传递转矩较大，且对中性要求高时，应用花键键联接。
5、普通平键标记键16×100GBl096—79中，16代表键宽，100代表键公称长，它的型号是 A 型。
它常用作轴毂联接的周向固定。
6、平键的长度通常由轮毂长、确定，横截面尺寸通常由轴径确定。
7、半圆键装配方便，但对轴的强度削弱。
8、半圆键的两侧面为工作面，当需要用两个半圆键时，一般布置在轴的同一母线上。
9、楔键联接，既可传递转矩，又可承受单向轴向载荷，但容易破坏轴与轮毂的对中性。
10．半圆键在轴上的键槽，对轴的较大，所以只适用于轻载联接。
11．按齿形不同，花键分为和，其中花键最常用。
12．圆柱销和圆锥销的作用有定位、传递横向力和转矩和
安全保护三种。
13、键联接的主要用途是：_周向固定传递运动和转矩_。
三、判断题
1、平键联接的一个优点是轴与轮毂的对中性好。
( T )
2、传递双向转距时应选用两个对称布置得切向键。
(即两键在轴上位置相隔180°)( F )
3、楔形键联接不可以用于高速转动的联接。
( T )
4、在平键联接中，平键的两侧面是工作面。
( T )
5、花键联接通常用于要求轴与轮毂严格对中的场合。
( T )
6、松键连接应在键长方向与轴槽、键的顶面与轮毂槽之间留有间隙。
( T )
7、花键适用于小载荷和同轴度要较低的连接。
( F )
8、为保证定位精度和连接的紧固性，圆柱销宜多次装拆，而圆锥销不宜多次装拆。
( F ) 9．可用键来实现轴上零件的轴向定位。
（ F ）。
