详细判读地质图(重点已标注)

阅读地质图
阅读地质图的一般步骤和方法
（1）读地质图首先要看图式和各种规格，即先看图名、比例尺和图例。

还应具备地形图和地图有关知识。

从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。

（2）熟悉图例是读图的基础。

首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。

读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。

有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。

（3）在阅读地质内容之前应先分析一下图区的地形特征。

在比例尺较大 (如大于1:50000)
的地形地质图上，从等高线形态和水系可了解地形特点。

在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。

如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。

了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系.
（4）一幅地质图反映了该地区各方面地质情况。

读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。

对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。

读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。

(5).在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。

例如褶曲类型，断层类型，各构造组合关系等。

(6)把各个局部联系起来，进一步了解整个构造的内部联系及其发展规律，主要包括：（1）根据地层和构造分析，恢复全区的地质发展历史；（2）地质构造与矿产分布的关系；（3）地质构造与地貌发育的关系，等等。

二、读水平岩层地质图
水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。

如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层
三、在地形地质图上求岩层产状要素的方法
1、基本原理：
（1）、同一岩层面上不同高程的走向线相互平行；
（2）、在两走向线的垂线上，低等高线的方向为倾向；
（3）、倾角是岩层面和水平面的夹角。

2、求解步骤：
（1）、在同一岩层面上找到两个同一高程的点，并将其连接起来，即为这一高程的走向线。

（2）、在该层面上再找到相邻高程的一个点，通过该点平行上述走向线作一条直线，即为这一高程的走向线。

（3）、在两条走向线之间做一垂线，低等高线的方向为倾向。

（4）、在高等高线上截取一线段等于两条走向线的高差，将两线段作为两条边做一三角形。

（5）、用量角器量出低等高线出的锐角，即得出岩层倾角。

四、分析倾斜岩层在地质图上的表现特征
倾斜岩层在大比例尺地形地质图上，表现出岩层界线与地形等高线成不同交截关系，在山脊和沟谷处弯曲成“V”字形，而有一定规律，即所谓“V”字形法则:
（1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；
（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；
（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；
（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。

上述V字形规律都是指在沟谷中岩层的露头形状；若在倾斜的山脊山梁或山坡等处，岩层的V字形尖端指向与在沟谷中的正好相反
通过读图应用这一规律，掌握岩层产状与地形及其相互关系对岩层界线形态影响的分析方法。

同时也注意岩层露头宽度的变化与岩层厚度、产状和地形的关系。

认识不整合在地质图上的表现特征
根据地质图上出露的地层时代、层序，如在图区内在两个不同时代的地层之间存在地层缺失，即两地层时代层序不连继，而两地层产状一致，界线基本平行，则为平行不整合；如两地层产状不平行，较新地层的底面界线截过不同时代的较老地层界线，则为角度不整合。

五、背斜和向斜:
先从一个老地层或新地层着手，横过地层总的延伸方向观察，如老地层两侧依次对称地分布着新的地层者为背斜，反之，在新地层两侧对称地分布着老的地层则为向斜。

通常是一个背斜两侧毗邻着向斜，一个向斜的两侧则发育着背斜。

2.两翼产状和褶曲种类两翼倾角大致相等，倾向相反，为直立褶曲；两翼倾角不等，倾向相反，为倾斜褶曲；两翼倾角不等，但倾向相同，为倒转褶曲（倾角较大的一翼为倒转翼）；两翼倾角相等，倾向亦相同，有一翼倒转，为等斜褶曲（应注意与单斜岩层的区别）；两翼倾向相反，两翼皆倒转，为扇形褶曲。

3.褶曲轴褶曲轴可以用平面上各岩层转折端的顶点联线来表示。

如果褶曲轴延伸很远，一系列背斜向斜相连，是为线形褶曲：如果褶曲轴较短，岩层投影为长圆形或近似浑圆形，是为短背斜、短向斜、穹窿或构造盆地。

4.枢纽产状核部宽窄大体不变，两翼的岩层界线大致平行，表示枢纽是水平的；核部呈封闭曲线，两翼岩层不平行，或具有弧形转折端，表示枢纽是倾伏的；若背斜向斜相连，岩层则呈“之”字形弯曲；若核部忽宽忽窄，表示枢纽忽高忽低呈波状起伏；沿任一褶曲轴岩层越来越新的方向为枢纽的倾伏方向。

5.褶皱时代主要是根据地层的角度不整合接触关系，即不整合面上下岩层的相对时代来确定。

下伏一组岩层的褶皱的时代在不整合面以下一组岩层中最新的地层时代之后，在不整合面以上一组岩层中最老的地层时代之前。

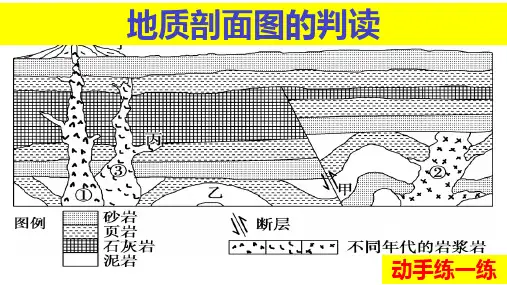

六、断层
1.纵断层和横断层岩层重复或缺失，为纵断层（或走向断层）；岩层发生中断或错开，为横断层（或倾向断层）。

2.上升盘和下降盘对纵断层来说，在断层线上任意指定一点，较老岩层一侧为上升盘，较新岩层一侧为下降盘；但当断层面倾向与岩层倾向一致而断层面倾角小于岩层倾角时，较老岩层一侧为下降盘，较新岩层一侧为上升盘。

然后再根据断层面的倾向，即可决定正断层或逆断层。

如果断层横穿或斜穿背斜或向斜，同时在断层两侧核部宽窄（或相当翼间的距离）发生显著变化，则在背斜中变宽的一盘为上升盘；变窄的一盘为下降盘。

在向斜中恰好相反，变窄的一盘为上升盘，变宽的一盘为下降盘。

如果两盘核部（或相当翼间的距离）只有水平错开而无宽窄大小的变化，则为平推断层。

3.断层时代根据断层与不整合的关系、断层与岩体岩脉的关系和断层交叉错断与被错断的关系等确定。

七、火成岩体
1.岩基或岩株岩体界线常穿过不同的围岩界线，若规模较大，形体不甚规则，为岩基；若规模较小，形体较规则，为岩株。

2.岩盘岩体界线与围岩走向一致，外形浑圆或较规则。

3.岩床岩体呈长条状，延伸方向与围岩走向一致。

4.岩墙岩体呈长条状，穿过不同的岩层。
