继电器控制电路模块及原理讲解
继电器模块介绍与应用
继电器模块介绍与应用继电器模块介绍与应用继电器是一种常见的电器元件，用于控制电路的开关。
继电器模块则是将继电器嵌入一个单元中，方便用户在电路中进行使用和控制。
在本文中，我们将介绍继电器模块的工作原理、特点以及广泛的应用领域。
一、继电器模块的工作原理1.1 工作原理概述继电器模块是由继电器和其他电路元件组成的系统。
它的工作原理基于电磁感应和开关原理。
当继电器模块受到控制信号时，电磁线圈内产生磁场，通过磁场吸引力或排斥力将继电器的触点开关切换到不同的位置，从而控制电路的通断。
1.2 继电器模块内部结构继电器模块通常由以下几个部分组成：(1) 电磁线圈：负责产生磁场以控制触点开关。
(2) 触点：具有触点材料和触点形状，能够在不同状态下连接或断开电路。
(3) 弹簧：控制触点的开合速度和重复次数。
(4) 辅助电路：用于连接继电器和其他元件，提供控制信号和电源。
二、继电器模块的特点2.1 隔离性继电器模块具有较好的隔离性，通过电磁感应的工作原理，在控制信号和被控制电路之间形成了一定的电气隔离，保证了控制信号与被控制电路之间的安全和可靠。
2.2 低功耗继电器模块的功耗相对较低，只需要在触发时短暂提供电流来激活电磁线圈，可以在长时间的使用中节省能源成本。
2.3 可靠性继电器模块具有较高的可靠性，能够经受较大的电流和电压冲击，且具有较长的使用寿命。
设计良好的继电器模块还具备过电流保护和过温保护等功能，保障了电路系统的安全稳定。
三、继电器模块的应用领域继电器模块由于其特点和优势，在各个领域都有广泛的应用。
以下列举了一些常见的应用领域：3.1 工业自动化继电器模块在工业自动化中起着重要的作用。
它可以用于控制大型设备、机器人、输送带、电机等运行状态，实现自动化的生产流程。
3.2 家居控制继电器模块可以用于家居控制系统，如智能灯光控制、窗帘控制、门禁控制等。
通过继电器模块的使用，可以实现对家居设备的智能化控制和远程控制。
继电器的工作原理
继电器的工作原理引言概述：继电器是电气控制系统中常见的元件，它起到了电路开关的作用。
本文将详细介绍继电器的工作原理，包括其基本组成、工作方式、工作原理以及应用领域等方面，以帮助读者更好地理解和应用继电器。
正文内容：1. 继电器的基本组成1.1 电磁铁：继电器的核心部件，通过电流激励产生磁场，控制继电器的开关状态。
1.2 触点：继电器的开关部分，由触点片和触点弹簧组成，能够实现电路的通断。
1.3 引脚：连接继电器与外部电路的接口，通常包括控制端和输出端。
2. 继电器的工作方式2.1 电流控制型继电器：通过外部电流控制电磁铁的通断，进而控制触点的闭合和断开。
2.2 电压控制型继电器：通过外部电压控制电磁铁的通断，实现触点的开关。
2.3 磁控型继电器：通过外部磁场控制电磁铁的通断，控制触点的闭合和断开。
3. 继电器的工作原理3.1 吸合过程：当电流通过电磁铁时，电磁铁产生磁场，吸引触点片闭合，实现电路通断。
3.2 断开过程：当电流停止流过电磁铁时，电磁铁的磁场消失，触点弹簧的作用下，触点片断开，电路断开。
3.3 双刀触点：某些继电器具有两组触点，可以同时控制两个电路的通断。
4. 继电器的应用领域4.1 自动控制系统：继电器广泛应用于工业自动化控制系统中，如自动化生产线、机器人控制等。
4.2 电力系统：继电器在电力系统中起到保护和控制的作用，如过流保护、短路保护等。
4.3 交通运输：继电器在交通信号灯、电动车辆充电桩等领域发挥着重要作用。
4.4 电子设备：继电器也广泛应用于电子设备中，如计算机、通信设备等。
5. 继电器的发展趋势5.1 小型化：随着科技的发展，继电器正朝着体积更小、功耗更低的方向发展。
5.2 高可靠性：继电器的可靠性是应用的关键，未来继电器将更加稳定可靠。
5.3 智能化：继电器将与传感器、控制器等智能设备结合，实现更智能化的控制。
总结：通过对继电器的工作原理的详细阐述，我们了解到继电器的基本组成、工作方式和工作原理。
继电器控制电路模块及原理讲解

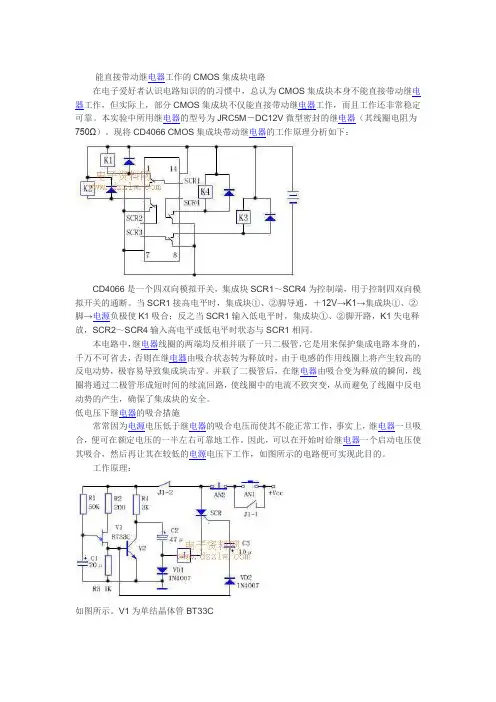

能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。
本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。
现将CD4066 CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。
当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。
本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。
并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。
低电压下继电器的吸合措施常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。
因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。
工作原理：如图所示。
V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（Vcc-VD1压降）。
同时，电源经R1给电容C1充电。
数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。

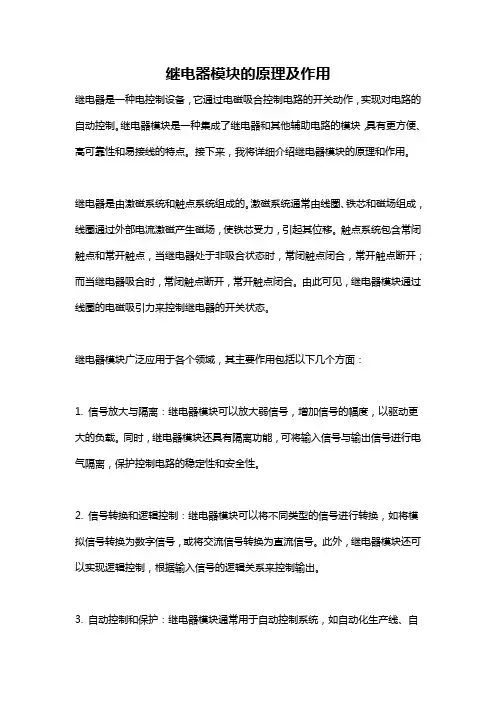

继电器模块的原理及作用
继电器模块的原理及作用继电器是一种电控制设备，它通过电磁吸合控制电路的开关动作，实现对电路的自动控制。
继电器模块是一种集成了继电器和其他辅助电路的模块，具有更方便、高可靠性和易接线的特点。
接下来，我将详细介绍继电器模块的原理和作用。
继电器是由激磁系统和触点系统组成的。
激磁系统通常由线圈、铁芯和磁场组成，线圈通过外部电流激磁产生磁场，使铁芯受力，引起其位移。
触点系统包含常闭触点和常开触点，当继电器处于非吸合状态时，常闭触点闭合，常开触点断开；而当继电器吸合时，常闭触点断开，常开触点闭合。
由此可见，继电器模块通过线圈的电磁吸引力来控制继电器的开关状态。
继电器模块广泛应用于各个领域，其主要作用包括以下几个方面：1. 信号放大与隔离：继电器模块可以放大弱信号，增加信号的幅度，以驱动更大的负载。
同时，继电器模块还具有隔离功能，可将输入信号与输出信号进行电气隔离，保护控制电路的稳定性和安全性。
2. 信号转换和逻辑控制：继电器模块可以将不同类型的信号进行转换，如将模拟信号转换为数字信号，或将交流信号转换为直流信号。
此外，继电器模块还可以实现逻辑控制，根据输入信号的逻辑关系来控制输出。
3. 自动控制和保护：继电器模块通常用于自动控制系统，如自动化生产线、自动控制设备等。
通过对输入信号的检测和处理，继电器模块可以实现自动启动、停止、调节和保护等功能，提高生产效率和安全性。
4. 电路保护和故障检测：继电器模块可以用于电路的保护，当电路出现过电流、过压、过温等异常情况时，继电器模块可以及时切断电路，避免设备损坏或事故发生。
此外，继电器模块还可以检测电路的故障，当电路中出现断线、短路等问题时，继电器模块可以发出报警信号，以便及时修复。
5. 电力控制与交互连接：继电器模块可以实现对电力的控制，如打开或关闭灯光、电动机、电磁阀等。
此外，继电器模块还可以实现不同设备之间的交互连接，如将传感器信号传输给控制器，或将控制指令传输给执行器。

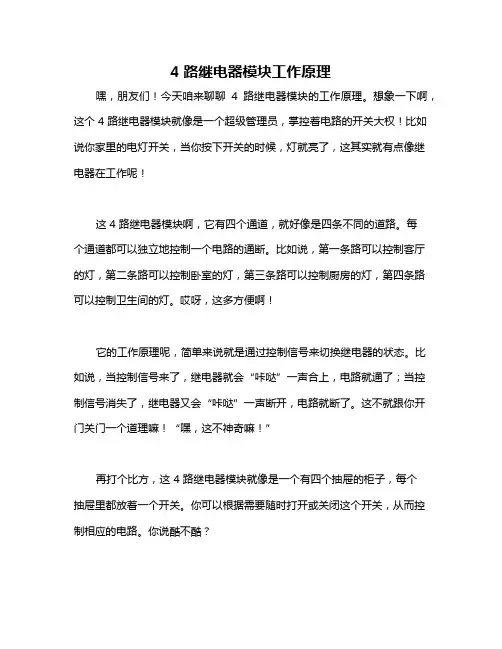

4路继电器模块工作原理
4路继电器模块工作原理
嘿，朋友们！今天咱来聊聊4 路继电器模块的工作原理。
想象一下啊，这个 4 路继电器模块就像是一个超级管理员，掌控着电路的开关大权！比如说你家里的电灯开关，当你按下开关的时候，灯就亮了，这其实就有点像继电器在工作呢！
这 4 路继电器模块啊，它有四个通道，就好像是四条不同的道路。
每
个通道都可以独立地控制一个电路的通断。
比如说，第一条路可以控制客厅的灯，第二条路可以控制卧室的灯，第三条路可以控制厨房的灯，第四条路可以控制卫生间的灯。
哎呀，这多方便啊！
它的工作原理呢，简单来说就是通过控制信号来切换继电器的状态。
比如说，当控制信号来了，继电器就会“咔哒”一声合上，电路就通了；当控制信号消失了，继电器又会“咔哒”一声断开，电路就断了。
这不就跟你开门关门一个道理嘛！“嘿，这不神奇嘛！”
再打个比方，这 4 路继电器模块就像是一个有四个抽屉的柜子，每个
抽屉里都放着一个开关。
你可以根据需要随时打开或关闭这个开关，从而控制相应的电路。
你说酷不酷？
我跟你说啊，有一次我在弄一个小项目，就用到了这个 4 路继电器模块。
我把它连接到我的单片机上，通过编程控制它的开关。
哇，当我看到那些灯根据我的程序亮起来灭下去的时候，心里那叫一个兴奋啊！“哇塞，这也太有意思了吧！”
总之呢，这 4 路继电器模块可真是个好东西。
它让我们能够更方便、更灵活地控制电路，给我们的生活和工作带来了很多便利。
所以啊，大家都应该好好了解了解它的工作原理，说不定啥时候就派上大用场了呢！这就是我的观点啦，你们觉得呢？。
8路继电器模块原理
8路继电器模块原理
8路继电器模块是一种常用的开关控制装置，由8个继电器组成，可以同时控制8个电路的开关状态。
其工作原理如下：
1. 电源供电：8路继电器模块通常使用直流电源供电，一般为5V或12V。
通过外部电源连接到继电器模块的电源端，为所有继电器提供工作电压。
2. 控制信号输入：每个继电器都有一个控制继电器工作的信号输入端口。
当接收到控制信号时，继电器会切换其开关状态。
控制信号可以是来自微控制器、开关按钮或其他电子设备。
3. 继电器操作：当控制信号到达时，继电器的工作电磁就会激活。
这时，工作电磁会产生磁场，使得继电器的触点闭合或打开，从而控制相关电路的通断。
4. 电路连接：8路继电器模块通常有8个输出端口，可以将继电器的触点与需要控制的设备或电路连接起来。
触点的通断状态取决于继电器的开关状态。
5. 继电器保护电路：为了保护继电器和被控制的设备，继电器模块通常还会配备保护电路，如电压过流保护、电压过载保护和短路保护等。
这些保护电路能够确保在异常情况下继电器和被控制的设备不会受到损坏。
综上所述，8路继电器模块通过控制信号输入，使得继电器的触点打开或闭合，从而控制相关电路的通断状态。
它是一种常
用的开关控制装置，广泛应用于家电控制、自动化系统以及工业控制等领域。
继电器模块介绍
继电器模块介绍1. 什么是继电器模块继电器模块是一种用于控制高功率电路的装置。
它由一个电磁线圈和一组可控开关组成，通过控制线圈的通断来实现对外部电路的开关控制。
继电器模块通常用于需要隔离低功率信号与高功率负载之间的应用，如家庭自动化、工业自动化、汽车电子等领域。
2. 继电器模块的工作原理继电器模块的工作原理基于电磁感应。
当线圈中流过足够的电流时，会产生一个磁场，使得触点发生吸引或释放动作。
继电器模块一般由触点、线圈、固定铁芯和外壳等部分组成。
触点有通常有两个状态：常闭（NC）和常开（NO）。
当线圈中没有通电时，触点处于常闭状态；当线圈中通入足够的电流时，触点瞬间吸合，处于常开状态。
3. 继电器模块的分类根据不同的工作方式和应用场景，继电器模块可以分为以下几类：3.1 电压分类继电器模块根据工作电压的不同，可以分为低压继电器和高压继电器两种类型。
低压继电器一般用于控制低功率负载，如家庭自动化中的灯光控制；而高压继电器则适用于控制高功率负载，如工业设备中的电机启停。
3.2 功率分类根据所能承受的最大功率不同，继电器模块可以分为小功率继电器和大功率继电器。
小功率继电器一般适用于低功率负载控制，如家用空调、冰箱等；而大功率继电器则适用于高功率负载控制，如工业设备、汽车发动机等。
3.3 控制方式分类根据控制方式的不同，继电器模块可以分为直流（DC）继电器和交流（AC）继电器。
直流继电器适用于直流供电系统，常见于汽车、船舶等领域；而交流继电器则适用于交流供电系统，常见于家庭、工业设备等领域。
4. 继电器模块的应用继电器模块广泛应用于各个领域，以下是几个常见的应用场景：4.1 家庭自动化继电器模块可用于家庭自动化系统中，如智能灯光控制、窗帘控制、门锁控制等。
通过与传感器和控制器的配合，可以实现智能化的家居控制。
4.2 工业自动化在工业自动化领域，继电器模块被广泛运用于机械设备的启停、电机控制、温度控制等方面。
延时继电器模块工作原理程序
延时继电器模块工作原理程序延时继电器模块是一种常用的电子元件，用于控制电路的开关时间。
它通过延时继电器模块的内部电路实现对电路的时间控制，从而实现对电器设备的控制。
下面将详细介绍延时继电器模块的工作原理和程序。
一、延时继电器模块的工作原理延时继电器模块的工作原理主要通过内部的延时电路来实现。
它由控制电路、继电器和延时电路三部分组成。
1.控制电路：控制电路负责接收外部的开关信号，并将信号传递给延时电路。
控制电路通常采用微处理器或集成电路来实现，能够根据设定的参数控制延时继电器的时间。
2.继电器：继电器是延时继电器模块的核心部分，它负责控制电路的开关。
当控制电路接收到开关信号后，继电器会根据设定的延时时间来切换电路的通断状态。
3.延时电路：延时电路是延时继电器模块的关键部分，它通过内部的电子元件来实现对电路的延时控制。
延时电路通常采用电容器、电阻器和集成电路等元件组成的RC电路。
当控制信号触发时，电容器开始充放电，延时电路会根据电容器的充放电时间来确定延时的时间长度。
二、延时继电器模块的工作程序延时继电器模块的工作程序可以简单地描述为以下几个步骤：1.设置延时时间：首先，用户需要通过控制电路来设置延时时间。
用户可以通过按键或旋钮等方式来设定所需的延时时间。
2.触发信号：当设定的延时时间到达时，控制电路会产生一个触发信号，将信号传递给延时电路。
3.延时控制：延时电路接收到触发信号后，开始进行延时控制。
延时电路的时间长度取决于电容器的充放电时间，在设定的延时时间内，电容器会逐渐充放电，从而控制继电器的通断状态。
4.控制电路切换：当延时时间结束后，延时电路会切换控制电路，使控制电路重新处于初始状态。
同时，继电器也会根据延时电路的切换状态来切换电路的通断状态。
通过以上步骤，延时继电器模块能够实现对电路的时间控制。
它可以应用于各种需要延时操作的场合，如定时开关、延时关闭等。
总结：延时继电器模块通过内部的延时电路实现对电路的时间控制。
继电器工作原理及作用概要
继电器工作原理及作用概要继电器是一种常用的电气控制装置，其工作原理基于电磁吸引力和机械传动的原理，能够实现电路的开关控制。
继电器的作用主要是用来放大信号、实现电路的分离和保护、控制大电流设备等。
下面将对继电器的工作原理和作用进行详细的介绍。
一、继电器的工作原理继电器主要由电磁线圈、触点和机械驱动装置组成。
当线圈通电时，会在铁芯上产生磁场，该磁场可以吸引触点闭合或断开。
利用这种原理，继电器可以实现不同电路之间的电气连接或分离。
其工作原理如下：1.电磁吸引力：当继电器的线圈通电时，会在铁芯上产生磁场。
此时，触点上的活动铁片会受到磁力的作用，而闭合或断开。
2.机械传动：当触点上的活动铁片受到磁力作用时，会通过机械传动机构将运动转化为力度，在触点上产生闭合或断开的动作。
3.增益作用：由于线圈通电后产生的磁场能使触点上的活动铁片发生强烈的吸引力，因此继电器可以放大电流和电压信号。
由上述原理可知，继电器主要根据控制信号的输入来使触点闭合或断开，从而实现对电路的控制。
二、继电器的作用继电器具有多种作用，主要包括以下几点：1.开关控制：继电器可以实现对电路的开关控制。
通过线圈的通电或断电，继电器能够控制触点的闭合或断开，从而实现对电路的通断控制。
2.信号放大：继电器的线圈可以将微弱的控制信号进行放大，使得继电器能够控制较大电流和电压的设备。
这样可以实现远距离的信号传输和控制。
3.电路分离和保护：继电器可以将不同电路之间进行分离，保证各电路之间的安全性。
当继电器的触点闭合时，可以将高压电路与低压电路进行分离，这样可以保护低压电路免受高压电路的干扰和损坏。
4.控制大电流设备：继电器能够承受较大的电流和电压，因此可以用来控制大功率设备，如电机、压缩机、空调等。
通过继电器的控制，可以实现对这些设备的启停和转向等操作。
5.逻辑运算和时间延迟：继电器可以根据不同控制要求进行逻辑运算和时间延迟。
通过联接多个继电器，可以实现逻辑运算模块的功能，如与门、或门、非门等。
继电器模块介绍
继电器模块介绍继电器模块是一种常见的电子元件，主要用于控制电路的开关。
它通过电磁吸引力或电磁感应产生的磁场来控制开关的闭合与断开。
继电器模块广泛应用于工业自动化、电力系统、电子设备等领域，具有重要的作用和意义。
继电器模块由控制电路和输出电路组成。
控制电路通过输入信号控制继电器的工作状态，而输出电路则负责控制外部设备的开关。
继电器模块通常由线圈、铁芯、触点等部分组成。
当控制电路施加输入信号时，线圈内产生磁场，使铁芯吸引触点闭合，从而实现电路的通断。
继电器模块具有很多优点。
首先，它具有较高的可靠性和稳定性。
继电器在开关状态下，不会受到外界的影响，能够长时间稳定工作。
其次，继电器模块具有较大的负载能力。
它能够承受较大的电流和电压，适用于各种不同的电路控制需求。
此外，继电器模块还具有较长的使用寿命和较低的功耗，能够满足长时间稳定工作的需求。
继电器模块在实际应用中具有广泛的用途。
首先，它常用于自动控制系统中。
例如，工业自动化生产线中的控制系统、智能家居系统中的电器控制等都离不开继电器模块的应用。
其次，继电器模块还常用于电力系统中。
例如，电力系统中的保护装置、开关控制系统等都需要使用继电器模块来实现电路的控制。
此外，继电器模块还常用于电子设备中。
例如，计算机主板、电子仪器等都需要使用继电器模块来实现电路的开关控制。
继电器模块的设计和选型也需要考虑一些关键因素。
首先，需要根据实际的电路控制需求选择合适的继电器模块。
例如，需要考虑电流和电压的要求，以及继电器的通断能力。
其次，需要考虑继电器模块的安装方式和尺寸。
例如，继电器模块可以通过插座安装或者固定安装等不同方式。
最后，还需要考虑继电器模块的可靠性和稳定性。
例如，需要选择质量可靠、品牌知名的继电器模块。
继电器模块是一种重要的电子元件，广泛应用于工业自动化、电力系统、电子设备等领域。
它通过电磁吸引力或电磁感应产生的磁场来控制开关的闭合与断开，具有可靠性高、负载能力大、使用寿命长等优点。
继电器控制电路工作原理
继电器控制电路工作原理嗨，小伙伴们！今天咱们来唠唠继电器控制电路的工作原理，这可是个超级有趣的东西呢！咱先来说说继电器是个啥模样。
继电器就像是一个小小的指挥官，它有一个小盒子一样的身体，里面住着好多小零件。
这个小盒子呢，有好多小爪子伸出来，就像小螃蟹的脚一样。
这些小爪子可都有大用处哦。
那继电器控制电路是怎么一回事呢？你可以把它想象成一个接力比赛。
比如说，有一个很微弱的小信号，就像一个小蚂蚁的力气那么小，这个小信号自己呢，干不了啥大事儿，就像小蚂蚁搬不动大石头一样。
但是这个小信号来到了继电器这里，继电器就像是一个大力士，它能把这个小信号变得超级强大。
继电器里面有个电磁线圈，这个电磁线圈就像一个魔法圈。
当有电流通过这个电磁线圈的时候，就像给这个魔法圈注入了魔力一样。
这个时候呢，就会产生磁场。
这个磁场可不得了，它就像一双无形的大手，会把继电器里面的一个小开关给推动。
这个小开关原来可能是断开的，就像两座小岛中间没有桥一样，电流过不去。
但是被磁场这么一推，小开关就合上了，就像突然在两座小岛之间架起了一座桥，电流就可以欢快地从这边跑到那边去了。
你看，这时候就实现了小信号控制大电流的神奇操作。
比如说在汽车里，你按一下那个小小的启动按钮，这个按钮产生的小电流信号传到继电器这里，继电器就会让大电流去启动发动机。
要是没有继电器，那个小按钮的电流哪有那么大的本事去启动发动机这个大怪兽呢？再比如说家里的一些电器设备。
有些电器的控制电路是很微弱的，就像小娃娃的力气。
但是通过继电器，就可以控制那些需要大电流的部分，像空调的压缩机啊，冰箱的制冷系统啊。
这就好比一个小娃娃指挥一个大巨人干活一样，是不是很有趣呢？而且继电器还很聪明呢，它可以根据不同的信号做出不同的反应。
就像一个小机灵鬼，你给它一个特定的信号，它就知道该怎么去控制电路。
如果信号说“开”，它就把电路接通；如果信号说“关”，它就把电路断开。
继电器控制电路就像一个充满魔法的小世界，那些微弱的信号在这个小世界里变成了强大的控制力量。
继电器工作原理与作用
继电器工作原理与作用继电器是一种电气控制器件，广泛应用于电力系统、自动化控制系统等领域。
其主要作用是在电路中起到开关的作用，能够通过控制一个电路的开关来控制另一个电路的通断。
本文将介绍继电器的工作原理和其在电路中的作用。
一、继电器的工作原理继电器由电磁线圈和触点组成。
当电流通过电磁线圈时，线圈内产生磁场，使得线圈上的铁芯吸引，从而闭合触点；当电流断开时，磁场消失，铁芯恢复原状，触点断开。
这种通过电磁力控制触点通断的原理是继电器工作的基础。
继电器根据触点的动作方式可分为吸合型和释放型。
吸合型继电器在有电流通过时触点闭合，断开电流后触点打开；释放型继电器则相反，在有电流通过时触点打开，断开电流后触点闭合。
二、继电器在电路中的作用1.继电器可以放大电路的功率：通过继电器的触点可以控制大功率电路的开关，起到放大功率的作用。
2.控制电路的通断：继电器通过控制触点的闭合和断开，实现电路的通断控制，从而实现自动控制。
3.保护电路和设备：在电路中加入继电器可以实现过载保护、短路保护等功能，保护电路和设备的安全运行。
4.隔离电路：继电器可以在两个电路之间起到隔离的作用，防止电路之间的相互影响。
继电器在现代电气控制系统中扮演着重要的角色，其工作原理和作用使其成为电路中不可或缺的元件之一。
通过对继电器的深入理解，能够更好地应用和设计电气控制系统，提高系统的可靠性和安全性。
结语继电器作为一种重要的电气控制器件，在电路中起着重要的作用。
本文介绍了继电器的工作原理和在电路中的作用，希望能够帮助读者更好地理解和应用继电器，提高对电路控制系统的设计和应用水平。
继电器模块原理
继电器模块原理
继电器模块是一种常见的电子器件，它可以在一个电路中控制另一个电路的开关。
继电器模块通常由继电器本体和驱动电路两部分组成。
继电器本体的原理是利用电磁吸合和释放产生翻转动作。
当驱动电路给继电器的线圈施加足够的电流时，线圈中的磁场会使触点吸合，闭合控制电路。
而当驱动电路断开时，线圈中的磁场消失，触点会弹开，断开控制电路。
继电器模块的驱动电路通常由输入信号电路和驱动电源电路组成。
输入信号电路用于接收来自外部电路的控制信号，并将其转化为电流或电压信号，供给线圈。
驱动电源电路则提供足够的电流和电压，以使线圈能够稳定运行。
继电器模块在实际应用中有着广泛的用途。
它可以在机械设备中作为保护装置，例如在电机过载时自动切断电源。
它也可以在控制系统中用于控制各种电气元件的开关，如灯光、风扇等。
总之，继电器模块通过电磁原理实现了对电路开关的控制。
它的设计结构简单可靠，使用方便，是电子领域中不可或缺的重要器件之一。
stm321路5v继电器模块工作原理
stm321路5v继电器模块工作原理STM321 5V继电器模块是一种常用的电子器件，用于控制高电压或高电流的开关。
它可以通过控制输入信号（例如Arduino或其他微控制器的数字输出引脚）来打开或关闭电路。
继电器模块的工作原理如下：1.继电器结构继电器由两个主要部分组成：电磁部分和机械部分。
电磁部分包括电磁线圈和磁铁，机械部分由触点和弹簧组成。
2.电磁激励当继电器的电磁线圈接收到足够的电压时，电磁线圈产生的磁场会把磁铁吸引到线圈附近。
这个过程需要克服弹簧的弹力。
3.机械连接当磁铁被吸引到电磁线圈附近时，机械部分连接到磁铁上的触点也会跟随磁铁移动。
触点通常由金属制成，具有良好的导电性能。
4.机械触点继电器的机械触点可以分为两种类型：常开（Normally Open, NO）和常闭（Normally Closed, NC）。
当没有电流通过继电器时，常开触点是断开的，而常闭触点是闭合的。
5.弹簧恢复当电磁线圈电压被移除时，磁铁失去吸引力，弹簧会恢复原来的状态，将机械触点带回到其初始位置。
6.控制电路为了使继电器正常工作，需要提供足够的电流给电磁线圈。
通常，电磁线圈的工作电压为5V，但也可以使用其他不同的电压。
7.应用场景继电器广泛应用于各种电子设备中，例如家电、工控设备、汽车电子和通信设备等。
它们在需要进行大功率控制的场合下非常有用，例如控制电机、灯光、空调等。
8.优点和缺点继电器的主要优点是能够实现高电压和高电流的控制，同时具有绝缘性能，可以隔离微控制器与控制的高电压电路。
然而，它们的工作速度较慢，并且容易受到机械磨损的影响。
总的来说，STM3215V继电器模块的工作原理是通过控制电磁线圈的电磁场来实现触点的开关。
它可以实现对高电压和高电流的控制，是一种非常常用的电子器件。
继电器控制原理
继电器控制原理继电器是一种电器开关，它常被用于控制电源的开关、电机启停、照明系统、温控系统等。
在这些应用中，继电器作为控制电路的开关、保护电路和信号扩展器使用。
在这篇文章中，我们将详细介绍继电器控制原理。
一、继电器的结构及工作原理继电器主要由磁路系统和电气系统两部分构成。
其磁路系统由固定铁心、动铁心和线圈组成。
电气系统由恢复弹簧、触点等零件组成。
继电器的工作原理是利用线圈中通电产生的磁场，使动铁心受到吸引，使触点闭合或者断开，从而实现开关控制的目的。
继电器的控制电路一般分为两种类型：直流控制和交流控制。
1.直流控制在直流控制电路中，继电器的线圈与直流电源相连，当线圈中通电时，就会在磁心周围产生一个磁场，吸引动铁心向线圈方向运动，从而使触点闭合。
当线圈熄灭时，动铁心就会恢复到初始状态，使得触点分开。
在直流控制电路中，需要使用恢复弹簧来保证动铁心和触点的运动正常，并防止振荡等故障。
直流控制电路的优点是线路结构简单，易于实现。
由于直流电源具有稳定的电压和电流，因此继电器的控制精度和可靠性相对较高。
由于线圈只能工作在一定电压范围内，因此需要选择适合的直流电源，否则会影响继电器的正常工作。
在交流控制电路中，继电器的线圈与交流电源相连，因此当线圈中通电时，就会在磁心周围产生一个来回变化的磁场。
但由于线圈中电流的方向变化，动铁心会不停地来回运动，使得触点也会不停地闭合和分开。
这会导致继电器的寿命缩短，因此需要在触点上添加一个限流电阻来进行保护。
交流控制电路的优点是可以使用交流电源进行控制，因此具有广泛的应用范围。
但在交流电源的控制下，继电器会频繁振荡，容易受到电源干扰，从而使得控制精度和可靠性下降。
三、继电器的特性及用途继电器的特性是指继电器的制造商在设计和生产时所考虑的因素，包括动作时间、释放时间、额定电压和额定电流等。
这些参数可以根据应用场景的需要进行调整，从而满足不同的控制要求。
继电器的用途非常广泛，可以用于家用电器、照明系统、长距离信号传输、电机控制、电磁阀控制等多种应用场景。
继电器控制电路模块及原理
继电器控制电路模块及原理继电器是一种电器装置，通常由线圈、铁芯、触点等组成。
它能够通过控制小电流来切换或控制大电流，实现电路的开关和控制功能。
继电器广泛应用于自动化控制领域，例如电力系统、自动化生产线、机器人等。
本文将介绍继电器控制电路的模块及原理。
一、继电器控制电路模块1.电源：为继电器提供工作所需的电能。
电源可以是交流电源或直流电源，具体根据实际需求选择。
2.控制电路：控制电路通常由一个开关装置组成，用于控制继电器的通断。
控制电路的设计应考虑到控制开关的位置、形式和输入电压等因素。
3.继电器：继电器包含一个线圈和一对触点。
通过控制电路使线圈工作，使得触点闭合或断开。
继电器具有很大的开关能力，能够控制或切换大电流电路。
4.被控电路：被控电路是继电器控制的对象，可以是电灯、电机、电磁阀等。
继电器闭合或断开的触点，将使得被控电路的通断状态发生相应的变化。
二、继电器控制电路原理继电器控制电路的原理是通过控制电路中的开关，使得电流流过继电器的线圈，从而激发线圈产生磁场。
该磁场能够使得线圈上的铁芯被吸引或释放，从而使得触点闭合或断开。
不同类型的继电器有不同的工作原理，下面以最常见的电磁继电器为例进行介绍。
电磁继电器的控制电路原理如下：1.当控制电路中的开关闭合时，电流可以通过线圈流过。
电流的大小决定了线圈上产生的磁场的强度。
2.磁场引起线圈上的铁芯被吸引，触点会闭合。
3.当控制电路中的开关断开时，电流无法通过线圈，磁场逐渐消失。
4.消失的磁场使得线圈上的铁芯被释放，触点会断开。
综上所述，继电器控制电路模块主要由电源、控制电路、继电器和被控电路组成。
通过控制电路的开关，使得继电器的线圈能够工作，控制触点的闭合或断开。
不同类型的继电器有不同的工作原理，电磁继电器是其中最常见的一种。
在选择和设计继电器控制电路时，需要考虑到多个因素，确保电路的可靠性和稳定性。
继电器控制电路模块及原理讲解
继电器控制电路模块及原理讲解发布: 2011-9-8 | 作者: —— | 来源:huangguohai| 查看: 564次| 用户关注：能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS 集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。
本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。
现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的能直接带动继电器工作的CMOS集成块电路在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。
本实验中所用继电器的型号为JRC5M－D C12V微型密封的继电器（其线圈电阻为750Ω）。
现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。
当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SC R2～SCR4输入高电平或低电平时状态与SCR1相同。
本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。
并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。
低电压下继电器的吸合措施常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。
继电器介绍原理图及剖析图精选全文完整版
可编辑修改精选全文完整版
继电器介绍、原理图、剖析图
电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
继电器一般有两股电路，为低压控制电路和高压工作电路。
继电器的线圈和接线端子是分立的，互补影响的~~~~继电器的触点只相当于开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
能直接带动继电器工作的CMOS集成块电路
在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。
本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。
现将CD4066 CMOS集成块带动继电器的工作原理分析如下：
CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。
当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。
本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。
并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。
低电压下继电器的吸合措施
常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。
因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。
工作原理：
如图所示。
V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导
通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（Vcc-VD1压降）。
同时，电源经R1给电容C1充电。
数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。
由于此时C2上充有上正下负的正极性电压，所以C2负极也即J线圈一端呈负电位。
R3上的正脉冲另一路经VD2、C3去触发可控硅导通，SCR阴极也即J线圈另一端接近电源电压。
这时，J线圈实际上承受约两倍的电源电压，所以J1－1闭合，松开AN1后，J1－1自保。
J1－2将V1、V2供电切断，继电器在接近电源电压下工作。
图中，AN2为停止按钮，按下AN2，J失电释放，J1－1断开，整个控制电路失电。
制作本电路时，一般可取继电器的额定电压为电源电压的1.5倍左右，一般情况下，任何型号的单向可控硅（或双向可控硅）皆可满足本电路需要。
V2、C1、C3的耐压视电源电压的高低选取。
C2耐压最好不低于电源电压的两倍。
继电器的三种附加电路
继电器是电子电路中常用的一种元件，一般由晶体管、继电器等元器件组成的电子开关驱动电路中，往往还要加上一些附加电路以改变继电器的工作特性或起保护作用。
继电器的附加电路主要有如下三种形式：
1.继电器串联RC电路：
电路形式如图1，这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。
当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上RC电路后则可以缩短吸合时间。
原理是电路闭合的瞬间，电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加快了线圈中电流增大的速度，使继电器迅速吸合。
电源稳定之后电容C不起作用，电阻R起限流作用。
2.继电器并联RC电路：
电路形式见图2，电路闭合后，当电流稳定时RC电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁释放时间，起到延时作用。
3.继电器并联二极管电路：
电路形式见图3，主要是为了保护晶体管等驱动元器件。
当图中晶体管VT由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在VT的c、e两极间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，此值硅管约0.7V，锗管约0.2V，从而避免击穿晶体管等驱动元器件。
并联二极管时一定要注意二极管的极性不可接反，否则容易损坏晶体管等驱动元器件。
无电感式模拟继电器
本文介绍一种无电感式模拟继电器，其电路原理如下图所示。
图中，220V电源经负载RL、R1、D1～D4、ZD1，为Q4、Q3在正负半周轮流提供偏置；同时经R3、D5～D8为光电耦合器Q1提供电源。
当前级TTL电路输出高电平信号时，光电耦合器在市电正半周内导通，于是在R5两端产生压降，触发SCR导通，负载RL得电工作。
整个电路的功能如同一只继电器，但不会产生反向感应电压，也就避免了负载被高反压击穿损坏的可能。
C1、R6为脉冲吸收元件，R3起限流作用。
为避免RL为感性负载时，可控硅的电压与光电耦合器电源产生的90°相位，该电路中光电耦合器的电源取自SCR的阳极而不直接取自市电电源。
继电器电路小改进
继电器常安装在电器设备的内部，其工作状态不直观，笔者将其作如下图改进。
在线圈两端接发光二极管VD1，当控制电压为正时，三极管导通，继电器J吸合，同时发光二极管被点亮，表明继电器线圈已加上电源。
发光二极管可装在外壳显眼之处。
继电器的正确使用
1、继电器额定工作电压的选择
继电器额定工作电压是继电器最主要的一项技术参数。
在使用继电器时，应该首先考虑所在电路(即继电器线圈所在的电路)的工作电压，继电器的额定工作电压应等于所在电路的工作电压。
一般所在电路的工作电压是继电器额定工作电压的0.86。
注意所在电路的工件电压千万不能超过继电器额定工作电压，否则继电器线圈容易烧毁。
另外，有些集成电路，例如NE555电路是可以直接驱动继电器工作的，而有些集成电路，例如COMS电路输出
2、触点负载的选择
触点负载是指触点的承受能力。
继电器的触点在转换时可承受一定的电压和电流。
所以在使用继电器时，应考虑加在触点上的电压和通过触点的电流不能超过该继电器的触点负载能力。
例如，有一继电器的触点负载为28V(DC)×10A，表明该继电器触点只能工作在直流电压为28V的电路上，触点电流为10A，超过28V或10A，会影响继电器正常使用，甚至烧毁触点。
3、继电器线圈电源的选择
这是指继电器线圈使用的是直流电(DC)还是交流电(AC)。
通常，初学者在进行电子制作活动中，都是采用电子线路，而电子线路往往采用直流电源供电，所以必须是采用线圈是直流电压的继电器。
直流电压的继电器。
