光伏组件竖横向布置不同,发电量差异大!
光伏组件横向竖向发电量对比分析

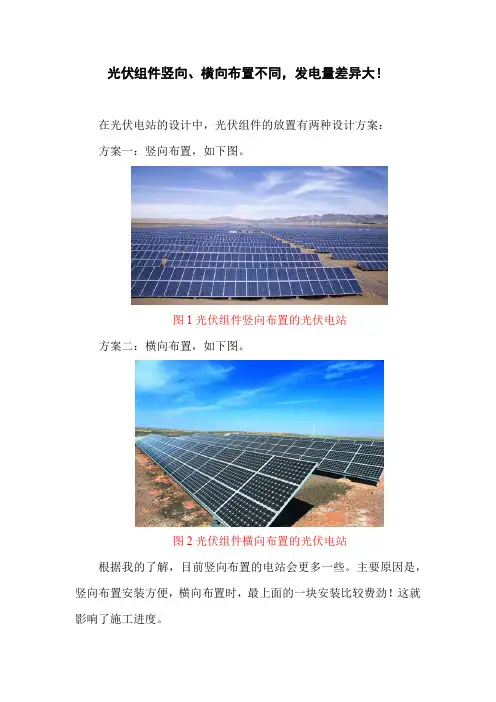

光伏组件竖向、横向布置不同，发电量差异大！在光伏电站的设计中，光伏组件的放置有两种设计方案：方案一：竖向布置，如下图。
图1光伏组件竖向布置的光伏电站方案二：横向布置，如下图。
图2光伏组件横向布置的光伏电站根据我的了解，目前竖向布置的电站会更多一些。
主要原因是，竖向布置安装方便，横向布置时，最上面的一块安装比较费劲！这就影响了施工进度。
经过与业内的多位专家探讨之后，发现一横、一竖，对发电量的影响太大了！逐步说明这个问题。
1、前后遮挡造成电站电量损失在电站设计过程中，阵列间距是非常重要的一个参数。
由于土地面积的限制，阵列间距一般只考虑冬至日6个小时不遮挡。
然而，6小时之外，太阳能辐照度仍是足以发电的。
从本人获得的光伏电站的实测数据来看，大部分电站冬至日的发电时间在7小时以上，在西部甚至可以达到9个小时。
（一个简单的判别方法，日照时数是辐射强度≥120W/m2的时间长度，而辐射强度≥50W/m2时，逆变器就可以向电网供电。
因此，当12月份的日照时数在6h以上时，发电时间肯定大于6h。
）结论1：我们为了减少占地面积，在早晚前后光伏方阵必然会有遮挡，造成发电量损失。
2、光伏组件都有旁路二极管热斑效应：一串联支路中被遮蔽的太阳电池组件，将被当作负载消耗其他有光照的太阳电池组件所产生的能量，被遮蔽的太阳电池组件此时会发热，这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量，都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏，最好在太阳电池组件的正负极间并联一个旁路二极管，以避免光照组件所产生的能量被受遮蔽的组件所消耗。
因此，旁路二极管的作用就是：当电池片出现热斑效应不能发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。
上一张60片的光伏组件的电路结构图。
图3光伏组件的电路结构图结论2：光伏组件式需要旁路二极管的。
浅谈光伏电站设计与设备选型
浅谈集中式光伏电站设计与设备选型本文通过比较、提炼、总结相关设计参数，依据类似工程，对集中式光伏电站的设计与设备选型进行浅析。
一、光伏电站设计原则设计应根据建设工程的要求，对建设工程所需的技术、经济、资源、环境等条件，本着认真贯彻“成熟先进、安全可靠、造价合理、节能环保”的原则，进行综合分析，论证，编制建设工程设计文件的活动。
这是建设项目进行整体规划、体现具体实施意图的重要过程，是科学技术转换为生产力的纽带，是处理技术与经济关系的关键性环节，也是确定与控制工程造价的重点阶段。
（一）光伏电站建设的选择全年总日照小时数、日照百分率、年总辐射量、年平均气温、年霜冻天数等参数是光伏电站选址的重要依据。
目前，我国根据各地区太阳能资源总量将全国化为I、II、III类分区，实行不同标杆电价补贴政策。
I类地区太阳能资源总量相对较高，电价补贴相对较低；III类地区太阳能资源总量相对较低，电价补贴则相对较高。
I类电价区主要集中在西北地区，年辐射总量1500~2000（kwh/㎡）；中部广阔地带为II类电价区，年辐射总量1000~2050（kwh/㎡）；III类电价区主要在东南沿海地区，年辐射总量1000~1600（kwh/㎡）。
显然，我国光伏电站上网补贴电价与实际太阳能资源总量的对应并不完全匹配，如二类电价区的年辐射总量，以及超过一类电价区的年辐射总量的地区。
在不同电价区寻找合适的投资地区，是获取收益的关键因素，即在相对高的电价补贴区内，寻找太阳能资源条件好的区域建设光伏电站，可以获得更好的收益。
新建光伏电站选址前应对该区域可利用面积进行评估，拟定总体建设规模。
总体上要求足够大的可利用面积，能达到一定的总装机容量。
如规模较小新建电站的接入系统线路、进场道路修建等，初投资费用会较大抬高单位造价，后期的运行维护如果不具规模同样会抬高维护成本，工程建设经济将大幅度降低。
总体上要求建设规模大，接入系统线路近，进场道路修建短。
影响太阳能光伏电站发电量的十大因素

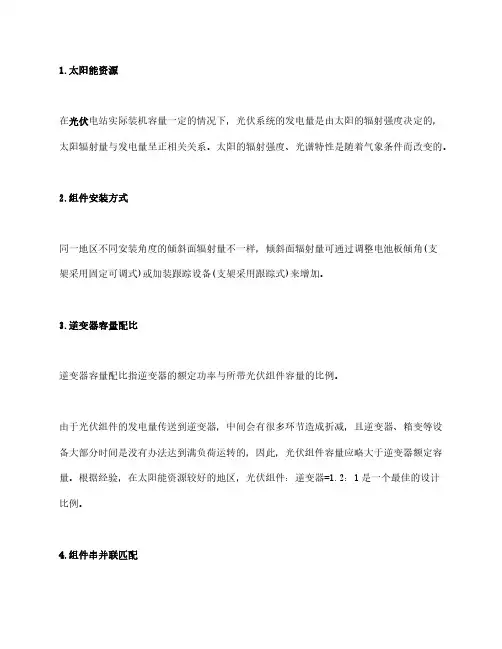

1.太阳能资源在光伏电站实际装机容量一定的情况下，光伏系统的发电量是由太阳的辐射强度决定的，太阳辐射量与发电量呈正相关关系。

太阳的辐射强度、光谱特性是随着气象条件而改变的。
2.组件安装方式同一地区不同安装角度的倾斜面辐射量不一样，倾斜面辐射量可通过调整电池板倾角(支架采用固定可调式)或加装跟踪设备(支架采用跟踪式)来增加。
3.逆变器容量配比逆变器容量配比指逆变器的额定功率与所带光伏组件容量的比例。
由于光伏组件的发电量传送到逆变器，中间会有很多环节造成折减，且逆变器、箱变等设备大部分时间是没有办法达到满负荷运转的，因此，光伏组件容量应略大于逆变器额定容量。
根据经验，在太阳能资源较好的地区，光伏组件：逆变器=1.2：1是一个最佳的设计比例。
4.组件串并联匹配组件串联会由于组件的电流差异造成电流损失，组串并联会由于组串的电压差异造成电压损失。
CNCA/CTS00X-2014《并网光伏电站性能检测与质量评估技术规范》(征求意见稿)中：要求组件串联失配损失最高不应超过2%。
5.组件遮挡组件遮挡包括灰尘遮挡、积雪遮挡、杂草、树木、电池板及其他建筑物等遮挡，遮挡会降低组件接收到的辐射量，影响组件散热，从而引起组件输出功率下降，还有可能导致热斑。
6.组件温度特性随着晶体硅电池温度的增加，开路电压减少，在20-100℃范围，大约每升高1℃每片电池的电压减少2mV;而电流随温度的增加略有上升。
总的来说，温度升高太阳电池的功率下降，典型功率温度系数为-0.35%/℃，即电池温度每升高1℃，则功率减少0.35%。
7.组件功率衰减组件功率的衰减是指随着光照时间的增长，组件输出功率逐渐下降的现象。
组件衰减与组件本身的特性有关。
其衰减现象可大致分为三类：破坏性因素导致的组件功率骤然衰减;组件初始的光致衰减;组件的老化衰减。
CNCA/CTS00X-2014《并网光伏电站性能检测与质量评估技术规范》多晶硅组件1年内衰降率不超过2.5%，2年内衰降率不超过3.2%;单晶硅组件1年内衰降不应超过3.0%，2年内衰降不应超过4.2%。
