屋顶排水设计
4）雨水管最大间距
女儿墙平屋顶、内排水平屋顶： 18m 挑檐平屋顶：24m 坡屋顶瓦屋面：15m 单层厂房：30m
5）檐沟或天沟净宽及坡度
净宽度≥200mm，分水线处最小深度≥80mm。 檐沟、天沟及女儿墙内垫坡0.5~1％。 靠近檐沟或天沟处200-500mm加大到15％。
6）雨水管直径
民用建筑：75-100mm，常用100mm； 面积≤25m2阳台，可采用50mm； 工业建筑：100-200mm；
B:女儿墙内垫坡排水
高出屋面的女儿墙内 沿屋面做0.5~1%垫坡，墙 底设排水口安装弯管连接 墙外雨水管。
C:女儿墙内檐沟排水
高出屋面的女儿墙内 做檐沟，沟底0.5~1%垫坡， 墙底设排水口安装弯管连 接墙外雨水管。
D:长天沟外排水
E2:内落外排水
明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的 方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
0.5%~1% 的坡度将雨水导至雨水口，再经落水管排至地面的散水或 明沟。
A:挑檐沟外排水
在屋檐四周或纵向檐口处挑出檐沟，沟内纵向找坡 0.5~1％，沟底设雨水口连接雨水管。
四周挑檐沟
纵向挑檐沟，山墙挑檐压边
有时为了上人或造型需要可在 挑檐沟内设置女儿墙或栏杆
纵向挑檐沟，山墙出顶
挑檐沟内设女儿墙或栏杆
内排水
中 间 天 沟 内 排 水 高 低 跨Байду номын сангаас内 排 水
判断下列示意图的排水方式
3. 有组织排水设计要点
原则：屋面排水线路简捷；檐沟或天沟流水通畅；
雨水口负荷适当且布置均匀
1)坡的数量的确定 2)坡度的确定 3）汇水区域划分
屋顶—屋面排水设计(建筑构造)
平屋顶坡度
平屋顶是否需要坡度
屋脊分水线 屋面排水方向
平屋顶坡度
1、材料找坡 材料找坡是指屋顶坡度由垫坡材料 形成，一般用于坡向长度较小的屋面。 为了减轻屋面荷载，应选用轻质材料找 坡，如水泥炉渣、石灰炉渣等。找坡层 的厚度最薄处不小于20mm。平屋顶材料 找坡的坡度宜为2%。
平屋顶坡度
2、结构找坡 结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。 结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但顶棚 顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。
屋面排水组织
（五）檐沟宽度及坡度
1、檐沟或天沟应做纵向坡度 纵坡一般为0.5%至1%，用 石灰炉渣等轻质材料垫置坡度。 2、檐沟宽度 檐沟净宽不小于200mm，分 水线处最小深度大于120mm。
屋面坡度
屋顶排水坡度的表示方法
常用的坡度表示方法有角度法、斜率法和百分比法。 角度法: 用屋面与水平面的夹角表示, 如a=26O、30O、32O等； 斜率法：用屋顶高度与跨度一半之比表示，如H:L=1:2等； 百分比：用屋顶高度H与坡面水平长度L的百分比表示，如i=1%。 坡屋顶多采用角度法，平屋顶多采用百分比法。
屋面排水组织
（一）排水区划分
排水分区的大小一般 按一个雨水口负担150m2 ~200m2屋面面积的雨水考 虑，屋面面积按水平投影 面积计算。
屋面排水组织
（二）排水坡面 屋面流水线不宜过大。屋面宽度≤12m时，可做成单坡排水；当屋面宽度>12m时， 宜采用双坡或四坡排水。
屋面排水组织
（三）雨水口间距
屋面排水方式
有组织排水
在工程实践中，由于具体条件的千变万化，可能出现各式各样的有组织排水方案，有 外排水、内排水、内外排水三种情况。
屋面虹吸排水系统技术交流PPT(28张)
1953
2011
1874
吉博力屋面虹吸排水系统介绍 5
百年老店
在中国 ——
把虹吸式屋面排水技术引入中国，是 中国虹吸式屋面雨水排放系统的技术标准 制定者
超过100,000个雨水斗被安装应用在 2,000多个项目上
累计超过1,000万平米的屋面采用了吉 博力虹吸式雨水排放系统
吉博力屋面虹吸排水系统介绍 6
生产过程中分子链被拉伸（图二） 未做处理管道的分子链还是处于拉伸（图三）
特殊回火处理后分子链状态（图） 吉博力屋面虹吸排水系统介绍 16
虹吸雨水排放系统组成——悬吊紧固系统
方钢
M10螺杆
三角楔
方钢连接夹
虹吸管卡
方钢夹
吉博力屋面虹吸排水系统介绍 17
材料比较——悬吊紧固系统 未采用合格的紧固悬吊系统的管道因为热胀冷缩而严重变形！
系统组成
虹吸系统几个要素 ——
专业的虹吸雨水斗 管道，管件和紧固系统 专业，严密的水力计算 有效的质量保证措施
吉博力屋面虹返吸回排水系统介绍 9
虹吸雨水排放系统组成——雨水斗
25~100 L/s
6 L/s
12 L/s
• 雨水斗经历了8代的发展,满足不同材质屋面及防水形式的要求。
76 78 80 82 84 86 88 92 94 96 98 00 02
纵向回缩率
“回火”工艺
在管道的生产过程中，原材料的分子链被拉伸长（见图二），当管道从高温230摄氏度降低到 40摄氏度时，管道内部积聚的应力会在冷却过程中被”凝固“。吉博力通过特殊的回火处理技术， 有效的从最大程度上消除内部应力，从而使分子链恢复到其正常”放松“的状态（见图四）。
（图一）
出厂管道 根据相关标准其伸缩率为3% 吉博力管道允许的伸缩率小于1%
2011
1874
吉博力屋面虹吸排水系统介绍 5
百年老店
在中国 ——
把虹吸式屋面排水技术引入中国，是 中国虹吸式屋面雨水排放系统的技术标准 制定者
超过100,000个雨水斗被安装应用在 2,000多个项目上
累计超过1,000万平米的屋面采用了吉 博力虹吸式雨水排放系统
吉博力屋面虹吸排水系统介绍 6
生产过程中分子链被拉伸（图二） 未做处理管道的分子链还是处于拉伸（图三）
特殊回火处理后分子链状态（图） 吉博力屋面虹吸排水系统介绍 16
虹吸雨水排放系统组成——悬吊紧固系统
方钢
M10螺杆
三角楔
方钢连接夹
虹吸管卡
方钢夹
吉博力屋面虹吸排水系统介绍 17
材料比较——悬吊紧固系统 未采用合格的紧固悬吊系统的管道因为热胀冷缩而严重变形！
系统组成
虹吸系统几个要素 ——
专业的虹吸雨水斗 管道，管件和紧固系统 专业，严密的水力计算 有效的质量保证措施
吉博力屋面虹返吸回排水系统介绍 9
虹吸雨水排放系统组成——雨水斗
25~100 L/s
6 L/s
12 L/s
• 雨水斗经历了8代的发展,满足不同材质屋面及防水形式的要求。
76 78 80 82 84 86 88 92 94 96 98 00 02
纵向回缩率
“回火”工艺
在管道的生产过程中，原材料的分子链被拉伸长（见图二），当管道从高温230摄氏度降低到 40摄氏度时，管道内部积聚的应力会在冷却过程中被”凝固“。吉博力通过特殊的回火处理技术， 有效的从最大程度上消除内部应力，从而使分子链恢复到其正常”放松“的状态（见图四）。
（图一）
出厂管道 根据相关标准其伸缩率为3% 吉博力管道允许的伸缩率小于1%
屋顶排水设计PPT课件( 33页)
•
15、总不能流血就喊痛，怕黑就开灯，想念就联系，疲惫就放空，被孤立就讨好，脆弱就想家，不要被现在而蒙蔽双眼，终究是要长大，最漆黑的那段路终要自己走完。
•
5、从来不跌倒不算光彩，每次跌倒后能再站起来，才是最大的荣耀。
•
6、这个世界到处充满着不公平，我们能做的不仅仅是接受，还要试着做一些反抗。
•
7、一个最困苦、最卑贱、最为命运所屈辱的人，只要还抱有希望，便无所怨惧。
6、标出檐口节点详图位置 详图画法：照设计的排水系统选择檐口、泛
水等节点
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1%
18~24m
屋顶平面图设计（加排水设计）
5、画雨水口位置、纵向天沟及坡度、分水线
3%
1/2
0.5~1%
18~24m
总结
四、屋顶排水设计 1、屋顶的坡度选择 2、屋顶的排水方式 3、屋顶有组织排水 4、屋顶排水组织（屋顶平面图设计）
•
10、放手如拔牙。牙被拔掉的那一刻，你会觉得解脱。但舌头总会不由自主地往那个空空的牙洞里舔，一天数次。不痛了不代表你能完全无视，留下的那个空缺永远都在，偶尔甚至会异常挂念。适应是需要时间的，但牙总是要拔，因为太痛，所以终归还是要放手，随它去。
•
11、这个世界其实很公平，你想要比别人强，你就必须去做别人不想做的事，你想要过更好的生活，你就必须去承受更多的困难，承受别人不能承受的压力。
•
8、有些人，因为陪你走的时间长了，你便淡然了，其实是他们给你撑起了生命的天空；有些人，分开了，就忘了吧，残缺是一种大美。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
屋顶排水设计PPT(共33页)
何人 也无法 逆向而 行，只 能在急 促而繁 忙的进 程中， 偶尔转 过头来 ，回望 自己留 下的蹒 跚脚印 。
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造
高低跨内排水
在两跨交界处也常常需要设置内天沟来汇集低跨屋 面的雨水，高低跨可共用一根雨水管
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造
内落外排水 用于多柱距、多跨度厂房
• 要求：使排水线路短捷，雨水管负荷均匀， 排水顺畅。
4、屋面排水组织
① 确定排水坡面：
按跨度（进深）一
般为双坡，临街、
进深小单坡，进深
3%
大四坡。
②合理划分排水区： 一个雨水管汇水 150~200m2
汇水面积
③雨水管设置： 150~200m2
间距18~24m
屋面分水线
檐沟分水线 18~24m
4、屋面排水组织设计
出纵向坡度引水 • 女儿墙檐沟外排水等多种形式（见后图）
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女儿墙外排水
女儿墙挑檐沟外排水
挑檐沟外排水
檐沟断面图
屋顶平面图
女儿墙外排水
檐口断面图
屋顶平面图
暗暗管管外外排排水水
明装的雨水管有损建筑立面，故在一些重要的公共 建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假 柱或空心墙中。假柱可以处理成建筑立面上的竖线条。

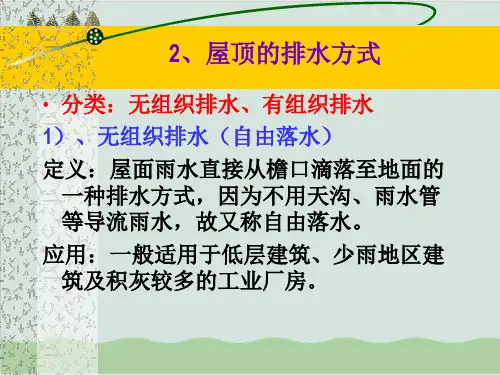

2、屋顶的排水方式
• 分类：无组织排水、有组织排水 1）、无组织排水（自由落水） 定义：屋面雨水直接从檐口滴落至地面的
一种排水方式，因为不用天沟、雨水管 等导流雨水，故又称自由落水。 应用：一般适用于低层建筑、少雨地区建 筑及积灰较多的工业厂房。
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造 房屋建筑学——第十章屋顶构造房屋建筑学——第十章屋顶构造
高低跨内排水
在两跨交界处也常常需要设置内天沟来汇集低跨屋 面的雨水，高低跨可共用一根雨水管
房屋建筑学——第十章屋顶构造
房屋建筑学——第十章屋顶构造
内落外排水 用于多柱距、多跨度厂房
• 要求：使排水线路短捷，雨水管负荷均匀， 排水顺畅。
4、屋面排水组织
① 确定排水坡面：
按跨度（进深）一
般为双坡，临街、
进深小单坡，进深
3%
大四坡。
②合理划分排水区： 一个雨水管汇水 150~200m2
汇水面积
③雨水管设置： 150~200m2
间距18~24m
屋面分水线
檐沟分水线 18~24m
4、屋面排水组织设计
出纵向坡度引水 • 女儿墙檐沟外排水等多种形式（见后图）
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女儿墙外排水
女儿墙挑檐沟外排水
挑檐沟外排水
檐沟断面图
屋顶平面图
女儿墙外排水
檐口断面图
屋顶平面图
暗暗管管外外排排水水
明装的雨水管有损建筑立面，故在一些重要的公共 建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假 柱或空心墙中。假柱可以处理成建筑立面上的竖线条。
2、屋顶的排水方式
• 分类：无组织排水、有组织排水 1）、无组织排水（自由落水） 定义：屋面雨水直接从檐口滴落至地面的
一种排水方式，因为不用天沟、雨水管 等导流雨水，故又称自由落水。 应用：一般适用于低层建筑、少雨地区建 筑及积灰较多的工业厂房。
屋面及防水工程PPT课件
精选课件精选课件pptppt33屋面防水等级和设防要求屋面防水等级和设防要求项目项目屋面防水等级屋面防水等级建筑物建筑物类别类别特别重要的特别重要的民民用建筑和用建筑和对防水有特对防水有特殊要求的工殊要求的工业建筑业建筑重要的工业重要的工业与与民用建筑民用建筑高层建筑高层建筑一般的工业一般的工业与与民用建筑民用建筑非永久性的非永久性的建建筑筑防水层耐用防水层耐用年限年限2525年年1515年年1010年年55年年设防要求设防要求以以上防水设上防水设防防二道防水设二道防水设防防一道防水设一道防水设防防一道防水设一道防水设防防精选课件精选课件pptppt44一卷材防水屋面一卷材防水屋面常用材料包括沥青防水卷材高聚物常用材料包括沥青防水卷材高聚物如如sbssbsappapp等等改性沥青防水卷材合成改性沥青防水卷材合成高分子防水卷材高分子防水卷材精选课件精选课件pptppt55sbssbs卷材卷材精选课件精选课件pptppt66卷材屋面构造卷材屋面构造b保温卷材屋面a不保温卷材屋面钢筋混凝土承重层保护层卷材防水层冷底子油结合层找平层保温层隔气层保护层卷材防水层找平层钢筋混凝土承重层冷底子油结合层810卷材防水屋面构造层次示意图精选课件精选课件pptppt77卷材防水层施工卷材防水层施工基层要求基层要求找平层应留分格缝
屋面防水等级和设防要求
屋面防水等级
项目
Ⅰ
Ⅱ
Ⅲ
Ⅳ
特别重要的 重要的工业 一般的工业 非永久性的 建筑物 类别 民 用建筑和 与 民用建筑、与 民用建筑 建 筑
对防水有特 高层建筑 殊要求的工 业建筑
防水层耐用 25年
15年
10年
5年
年限
设防要求
三道或三道 二道防水设 一道防水设 一道防水设
以 上防水设 防
屋面防水等级和设防要求
屋面防水等级
项目
Ⅰ
Ⅱ
Ⅲ
Ⅳ
特别重要的 重要的工业 一般的工业 非永久性的 建筑物 类别 民 用建筑和 与 民用建筑、与 民用建筑 建 筑
对防水有特 高层建筑 殊要求的工 业建筑
防水层耐用 25年
15年
10年
5年
年限
设防要求
三道或三道 二道防水设 一道防水设 一道防水设
以 上防水设 防
屋面防水工程ppt课件
10～20mm的粘土砂浆（石灰膏∶砂∶粘 土=1∶2.4∶3.6）一层，要求平整、压 实、抹光。
•②
• 先将结构层找平，然后在干燥的找平 层上铺一层3～8mm厚的干砂滑动层，再在 上面铺一层卷材。
• 高聚物改性沥青卷材热熔法施工
• 热粘贴是指采用热玛碲脂或采用火焰 加热熔化热熔防水卷材底层的热熔胶 进行粘结的施工方法。常用的有SBS或 APP (APAO)改性沥青热熔卷材，热玛 碲脂或热熔改性沥青粘结胶粘贴的沥 青卷材或改性沥青卷材。这种工艺主 要针对含有沥青为主要成分的卷材和 胶粘剂厚度小于3mm的卷材严禁采用热 熔法施工
沟、管根、转角 …） • 按标高由低到高（顺水搭接）
（2）卷材铺帖
• 1)热沥青胶结料沥青防水卷材的铺贴 • ①浇热玛埔脂法(浇油法)，浇油法是操作工手
提热玛墙脂壶，在铺贴卷材的前方作蛇形浇热 玛埔脂，其宽度比卷材每边少10～20mm，浇玛 蹄脂的速度要和铺卷材速度同步。 • ②涂刷沥青胶法，涂刷热沥青胶法是操作工在 铺贴卷材的前方，用长柄棕刷蘸热沥青胶涂刷， 刷油长度以30～50cm为宜，出油毡宽度不应大 于5cm，不得在冷底子油面上来回揉刷，以免降 低热沥青胶的温度或没有波浪形。涂刷热沥青 胶的速度要和铺卷材同步。
• 第三步：涂胶后—铺卷材，相隔时间10~30分 钟
自粘贴卷材施工
• 高聚物改性沥青卷材，撕掉一层薄膜隔离 纸后,它有自粘胶，可直接铺在基层上。
10.2 地下防水
• 一、概述 • （一）施工原则： • 1、杜绝防水层对水的吸附和毛细渗
透 • 2、接缝严密，形成封闭的整体； • 3、消除所留孔洞造成的渗漏； • 4、防止不均匀沉降而拉裂防水层； • 5、防水层做至可能渗漏范围以外。
• 干铺板块材料—铺平垫稳，板缝用同类材 料填实；分层铺时上下错缝
•②
• 先将结构层找平，然后在干燥的找平 层上铺一层3～8mm厚的干砂滑动层，再在 上面铺一层卷材。
• 高聚物改性沥青卷材热熔法施工
• 热粘贴是指采用热玛碲脂或采用火焰 加热熔化热熔防水卷材底层的热熔胶 进行粘结的施工方法。常用的有SBS或 APP (APAO)改性沥青热熔卷材，热玛 碲脂或热熔改性沥青粘结胶粘贴的沥 青卷材或改性沥青卷材。这种工艺主 要针对含有沥青为主要成分的卷材和 胶粘剂厚度小于3mm的卷材严禁采用热 熔法施工
沟、管根、转角 …） • 按标高由低到高（顺水搭接）
（2）卷材铺帖
• 1)热沥青胶结料沥青防水卷材的铺贴 • ①浇热玛埔脂法(浇油法)，浇油法是操作工手
提热玛墙脂壶，在铺贴卷材的前方作蛇形浇热 玛埔脂，其宽度比卷材每边少10～20mm，浇玛 蹄脂的速度要和铺卷材速度同步。 • ②涂刷沥青胶法，涂刷热沥青胶法是操作工在 铺贴卷材的前方，用长柄棕刷蘸热沥青胶涂刷， 刷油长度以30～50cm为宜，出油毡宽度不应大 于5cm，不得在冷底子油面上来回揉刷，以免降 低热沥青胶的温度或没有波浪形。涂刷热沥青 胶的速度要和铺卷材同步。
• 第三步：涂胶后—铺卷材，相隔时间10~30分 钟
自粘贴卷材施工
• 高聚物改性沥青卷材，撕掉一层薄膜隔离 纸后,它有自粘胶，可直接铺在基层上。
10.2 地下防水
• 一、概述 • （一）施工原则： • 1、杜绝防水层对水的吸附和毛细渗
透 • 2、接缝严密，形成封闭的整体； • 3、消除所留孔洞造成的渗漏； • 4、防止不均匀沉降而拉裂防水层； • 5、防水层做至可能渗漏范围以外。
• 干铺板块材料—铺平垫稳，板缝用同类材 料填实；分层铺时上下错缝
平屋顶的排水构造PPT
10.2 平屋顶的排水构造
合理的屋顶坡度 恰当的排水方式 周密的排水设计
26 34
10.2.1 屋顶坡度选择
• 1、屋顶坡度的表示方法 百分比，如平屋顶2%~3% 斜率比，如坡屋顶1:4 角度，如坡屋顶 2 6 3 4
2、影响屋顶坡度大小的因素 1) 防水材料 2) Байду номын сангаас区降雨量的大小
3、屋顶排水坡度的形成方法
• 1〕材料找坡〔坡度宜为 2%〕
• 指屋顶构造层水平搁 置，利用轻质材料〔水泥 炉渣、石灰炉渣、水泥膨 胀珍珠岩、水泥膨胀蛭石 等〕垫置坡度。找坡材料 最薄处不小于30mm。
• 2〕构造找坡 〔坡度不应小 于3％〕
• 指将屋顶的 构造层倾斜搁 置在下部的墙 体或屋顶梁及 屋架上的做法。
10.2.2 屋顶排水方式
• 内排水：是指雨水管装设在 室内的排水方案。适用于多 跨房屋的中间跨、高层建筑 及严寒地区建筑。
有组织内排水
10.2.3 屋顶排水组织设计
• 设计步骤： • 1、确定排水坡面的数目〔分坡〕 • 屋面宽度小于12m时，采用单坡排水；
其宽度大于12m时，宜采用双坡排水。 • 2、划分排水区、合理地布置水落管 • 排水区的面积是指屋面水平投影的面
外排水：是指雨水管装设在室外的排 水方案，优点是雨水管不阻碍室内空 间使用和美观，构造简单，因而被广 泛采用。
外排水方案可归纳成以下几种： 〔1〕挑檐沟外排水 〔2〕女儿墙外排水 〔3〕女儿墙挑檐沟外排水 〔4〕暗管外排水
有组织外排水
挑檐沟外排水
女儿墙外排水 女儿墙挑檐沟外排水
暗管外排水：将雨水管隐藏在装饰柱或空心墙中， 用于重要的公共建筑。
≥200
2%
≥1%
合理的屋顶坡度 恰当的排水方式 周密的排水设计
26 34
10.2.1 屋顶坡度选择
• 1、屋顶坡度的表示方法 百分比，如平屋顶2%~3% 斜率比，如坡屋顶1:4 角度，如坡屋顶 2 6 3 4
2、影响屋顶坡度大小的因素 1) 防水材料 2) Байду номын сангаас区降雨量的大小
3、屋顶排水坡度的形成方法
• 1〕材料找坡〔坡度宜为 2%〕
• 指屋顶构造层水平搁 置，利用轻质材料〔水泥 炉渣、石灰炉渣、水泥膨 胀珍珠岩、水泥膨胀蛭石 等〕垫置坡度。找坡材料 最薄处不小于30mm。
• 2〕构造找坡 〔坡度不应小 于3％〕
• 指将屋顶的 构造层倾斜搁 置在下部的墙 体或屋顶梁及 屋架上的做法。
10.2.2 屋顶排水方式
• 内排水：是指雨水管装设在 室内的排水方案。适用于多 跨房屋的中间跨、高层建筑 及严寒地区建筑。
有组织内排水
10.2.3 屋顶排水组织设计
• 设计步骤： • 1、确定排水坡面的数目〔分坡〕 • 屋面宽度小于12m时，采用单坡排水；
其宽度大于12m时，宜采用双坡排水。 • 2、划分排水区、合理地布置水落管 • 排水区的面积是指屋面水平投影的面
外排水：是指雨水管装设在室外的排 水方案，优点是雨水管不阻碍室内空 间使用和美观，构造简单，因而被广 泛采用。
外排水方案可归纳成以下几种： 〔1〕挑檐沟外排水 〔2〕女儿墙外排水 〔3〕女儿墙挑檐沟外排水 〔4〕暗管外排水
有组织外排水
挑檐沟外排水
女儿墙外排水 女儿墙挑檐沟外排水
暗管外排水：将雨水管隐藏在装饰柱或空心墙中， 用于重要的公共建筑。
≥200
2%
≥1%
屋面混凝土排水设计方案
设计灵活性
为了满足各种不同的建筑风格和排水需求，需要开发更多具有特色的排水设计 方案。同时，应注重与建筑师、结构工程师等各方的沟通与协调，确保设计的 合理性和可行性。
未来发展趋势与展望
绿色环保
随着环保意识的提高，未来的屋面排水设计方案将更加注重节能和环保。例如， 通过优化设计提高雨水收集率，减少对城市排水系统的压力；或采用可生物降解 的材料进行施工，降低对环境的影响。
增强屋面混凝土的耐久性，延长 使用寿命
优化结构设计，确保安全性和稳 定性
设计范围
适用于各种不同气候条件下的 屋面排水设计
针对不同建筑类型和功能需求 的混凝土排水系统设计
对混凝土材料性能的评估和选 择，以及相应的施工工艺要求
02
屋面排水设计
排水量的计算
01
02
03
降雨量
根据当地气象部门提供的 多年降雨量统计数据，确 定屋面排水设计的重要参 数。
汇水面积
根据建筑物的形状和大小 ，计算屋面的汇水面积， 以确定每小时的降雨量对 排水系统产生的流量。
流速
考虑排水管道的直径和坡 度等因素，确定水流在管 道中的流速，以计算排水 量。
排水坡度的确定
横向排水坡度
根据屋面宽度和汇水面积等因素 ，确定横向排水的坡度，以保证 水流的顺畅排出。
纵向排水坡度
根据当地的地形和气候条件，确 定纵向排水的坡度，以保证排水 系统的顺畅和可靠性。
02
具有优良的抗化学腐蚀、耐高温、耐老化等性能，适用于各种
复杂的环境条件。
合成高分子防水涂料
03
具有优良的防水性能和耐久性，适用于各种屋面结构。
防水层的施工工艺
沥青防水卷材施工
包括基层处理、涂刷基层处理剂、铺设卷材、卷材搭接和收头处 理等步骤。
为了满足各种不同的建筑风格和排水需求，需要开发更多具有特色的排水设计 方案。同时，应注重与建筑师、结构工程师等各方的沟通与协调，确保设计的 合理性和可行性。
未来发展趋势与展望
绿色环保
随着环保意识的提高，未来的屋面排水设计方案将更加注重节能和环保。例如， 通过优化设计提高雨水收集率，减少对城市排水系统的压力；或采用可生物降解 的材料进行施工，降低对环境的影响。
增强屋面混凝土的耐久性，延长 使用寿命
优化结构设计，确保安全性和稳 定性
设计范围
适用于各种不同气候条件下的 屋面排水设计
针对不同建筑类型和功能需求 的混凝土排水系统设计
对混凝土材料性能的评估和选 择，以及相应的施工工艺要求
02
屋面排水设计
排水量的计算
01
02
03
降雨量
根据当地气象部门提供的 多年降雨量统计数据，确 定屋面排水设计的重要参 数。
汇水面积
根据建筑物的形状和大小 ，计算屋面的汇水面积， 以确定每小时的降雨量对 排水系统产生的流量。
流速
考虑排水管道的直径和坡 度等因素，确定水流在管 道中的流速，以计算排水 量。
排水坡度的确定
横向排水坡度
根据屋面宽度和汇水面积等因素 ，确定横向排水的坡度，以保证 水流的顺畅排出。
纵向排水坡度
根据当地的地形和气候条件，确 定纵向排水的坡度，以保证排水 系统的顺畅和可靠性。
02
具有优良的抗化学腐蚀、耐高温、耐老化等性能，适用于各种
复杂的环境条件。
合成高分子防水涂料
03
具有优良的防水性能和耐久性，适用于各种屋面结构。
防水层的施工工艺
沥青防水卷材施工
包括基层处理、涂刷基层处理剂、铺设卷材、卷材搭接和收头处 理等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故采用有组织女儿墙檐沟外排水。
（有组织内排水、有组..。织.. 外排水）
5
屋面排水设计
（2）划分排水区域
根据水落口负荷面积及雨水口控制间距 划分排水区域。
雨水口间距一般在18m～24m之间， 而房屋纵向（横向）尺寸为40.50m （23.40 m），所以每边至少需要设置3（2 个）个雨水口，考虑纵向檐沟坡度及建筑立 面效果，每边设置5（2）个雨水口。
..。..
6
屋面排水设计
• 区域划分为12块 (A1-A12) • 汇水面积计算： • A1=(6.3+4.5)×(7.2+2.1)÷2＝50.22 • A5=((7.2+8.1)+(7.2+4.05)) ×4.05÷2＝
53.76
• 水落口负荷面积一般按每个水落口排除 150～200平方米屋面集水面积的雨水量计 算。
屋面排水设计
..。..
1
屋面排水设计
一、设计条件
• 一、设计条件
• 某教学楼为四层钢筋混凝土结构，屋面板现浇钢 筋混凝土板。建筑顶层平面图如图所示。底层地 面标高为±0.000，室外标高为－0.750m,顶层 地面标高为11.700m，屋面标高为15.600m.所 有墙体厚度为200mm,定位轴线与墙体中线相重 合。下部各层门窗及入口的洞口平面位置与顶层 门窗洞口的平面位置相同。屋面为不上人屋面， 无特别的使用要求，防水层采用卷材防水。教学 楼所在地年降雨量为1003.8mm，每日最大降雨 量为153.3mm。设计此教学楼的屋面排水。
..。..
8
屋面排水设计
4、确定水落管所用材料、管径大小 材料：铸铁、PVC、UPVC、镀锌铁皮等。 管径：75mm、100mm、110mm 采用管径110mm UPVC水落管。
三、绘制屋顶平面图。
..。..
9
..。..
10
..。..
2..。..3屋面排水设计二、具体设计
1、确定屋面坡度的形成方法、坡面数和坡度 大小
坡度形成方式：材料找坡、结构找坡
屋面为不上人的防水卷材屋面，无特别 的使用要求，故采用结构找坡。
根据屋面宽度大小，为了便于排水，减 少屋面积水，采用双坡排水。
屋面为不上人的防水卷材屋面，坡度确
定为2％。
..。..
7
屋面排水设计
3、确定檐沟的断面形式、尺寸及檐沟的坡度 檐沟断面形式：三角形、槽形
檐沟尺寸要求：檐沟净宽不小于200mm，分 水线处最小深度不小于120mm，沟底水落 差不得超过200mm。
檐沟坡度：檐沟纵向坡度一般为0.5～1％， 用石灰炉渣等轻质材料垫置起坡。
有组织女儿墙檐沟外排水，采用三角形檐沟， 檐沟纵向坡度取为1％。
..。..
4
2、确定排水方式、划分排水区域
（1）确定排水方式
排水方式一般根据年降雨量和房屋檐口
高度确定。（有组织排水、无组织排水）
在年降雨量＞900mm，檐口高度＞8m时；
在年降雨量＜900mm，檐口高度＞10m时；
应采用有组织排水。
本例年降雨量1003.8mm＞900mm，檐口 高度16.35 m＞8m；
