调光开关接线
一灯双控开关接线原理
一灯双控开关接线原理一灯双控开关是现代家庭常用的电器类的一种，它的接线原理在学习电气相关的知识中占据重要的位置。
一灯双控开关是一种有两个控制按键的开关，它可以在进行断线控制时使用，也可以用于某一个区域较为严格的照明设计当中。
由于它的两个按键，所以它能够实现智能控制，从而更好地满足人们的某些需求。
一灯双控开关的接线原理是相当简单的，它由两部分组成：电源线、灯线和三根控制线，这三根控制线分别连接两个控制开关的一端，第一根控制线连接一端控制按钮的两个接点，第二根控制线连接另一端控制按键的两个接点，第三根控制线将这两端的控制按键连接起来。
电源线与灯线的接法和普通的单灯控制开关一样，具体如下图所示。
图为一灯双控开关接线原理图一灯双控开关接线原理图这样，当开关1处于开启状态时，电源线经过开关1接通，开关2控制照明灯的开关，当电源到达，照明灯可立即亮起，当关闭开关1时，照明灯也会立即关闭，此时开关2可以继续控制灯的开关。
通过以上对一灯双控开关的接线原理的简要介绍，可以看出，一灯双控开关的接线原理简单易懂，虽然开关的接线电路多，但其实操作起来也是非常方便的，所以说，一灯双控开关是家庭电气安装中常用的电气元件。
要想掌握一灯双控开关的接线原理，除了掌握基本的电气原理知识外，还要进行实际的操作，熟悉电路的接线识别方式，此时可以借助一些实物模型来进行示范，这样能够更好地理解一灯双控开关接线原理。
此外，在实际的控制中，一定要注意熔断器的选择和接线的安全操作，这样可以避免电气故障发生。
从上述简介可以明白，一灯双控开关接线原理十分重要，其安全性和方便性在安装和使用照明系统上占据着重要的地位。
正确安装一灯双控开关，正确接线，不仅可以控制照明系统，而且还可以延长灯的使用寿命，提高安全性，避免了可能造成的火灾等安全隐患。

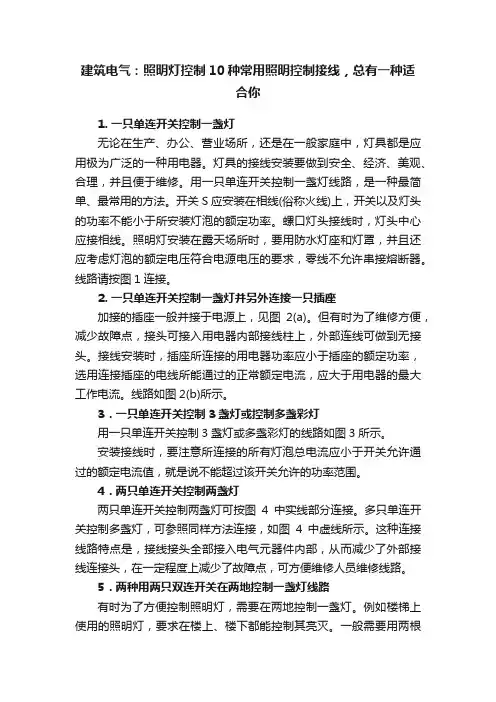

建筑电气：照明灯控制10种常用照明控制接线，总有一种适合你
建筑电气：照明灯控制10种常用照明控制接线，总有一种适合你1. 一只单连开关控制一盏灯无论在生产、办公、营业场所，还是在一般家庭中，灯具都是应用极为广泛的一种用电器。
灯具的接线安装要做到安全、经济、美观、合理，并且便于维修。
用一只单连开关控制一盏灯线路，是一种最简单、最常用的方法。
开关S应安装在相线(俗称火线)上，开关以及灯头的功率不能小于所安装灯泡的额定功率。
螺口灯头接线时，灯头中心应接相线。
照明灯安装在露天场所时，要用防水灯座和灯罩，并且还应考虑灯泡的额定电压符合电源电压的要求，零线不允许串接熔断器。
线路请按图1连接。
2. 一只单连开关控制一盏灯并另外连接一只插座加接的插座一般并接于电源上，见图2(a)。
但有时为了维修方便，减少故障点，接头可接入用电器内部接线柱上，外部连线可做到无接头。
接线安装时，插座所连接的用电器功率应小于插座的额定功率，选用连接插座的电线所能通过的正常额定电流，应大于用电器的最大工作电流。
线路如图2(b)所示。
3．一只单连开关控制3盏灯或控制多盏彩灯用一只单连开关控制3盏灯或多盏彩灯的线路如图3所示。
安装接线时，要注意所连接的所有灯泡总电流应小于开关允许通过的额定电流值，就是说不能超过该开关允许的功率范围。
4．两只单连开关控制两盏灯两只单连开关控制两盏灯可按图4中实线部分连接。
多只单连开关控制多盏灯，可参照同样方法连接，如图4中虚线所示。
这种连接线路特点是，接线接头全部接入电气元器件内部，从而减少了外部接线连接头，在一定程度上减少了故障点，可方便维修人员维修线路。
5．两种用两只双连开关在两地控制一盏灯线路有时为了方便控制照明灯，需要在两地控制一盏灯。
例如楼梯上使用的照明灯，要求在楼上、楼下都能控制其亮灭。
一般需要用两根连线，把两只开关连接起来。
这种连接方法也广泛应用于家庭装修控制照明灯中，接线方法见图5(a)。
另一种线路可在两开关之间节省一根导线，同样能达到两只开关控制一盏灯的效果，这适用于两开关相距较远的场所。
转换开关接线方法
转换开关接线方法
转换开关的接线方法取决于它的类型和功能。
1. 单极转换开关
单极转换开关通常有三个引脚，一个为公共端（COM），一个为正常开通路端（NC），一个为正常闭通路端（NO）。
接线方法如下：
- 把电源的正极接到COM端；
- 把负载的两个端口分别连接到NO和NC端。
如此一来，当开关处于初始状态时，负载会和电源相连，电路通路；当开关转换到另一个状态时，负载就会和地线相连，电路中断。
2. 双极转换开关
双极转换开关有六个引脚，分别被标为C1，C2，NO1，NO2，NC1，NC2。
接线方法如下：
- 把电源的正极接到C1端；
- 把负载的两个端口分别连接到NO1和NC1端；
- 把地线接到C2、NO2和NC2端的其中一个。
当开关处于初始状态时，负载和电源相连，电路通路；当开关转换到另一个状态时，负载就会和地线相连，电路中断。
3. 三极转换开关
三极转换开关有九个引脚，分别被标为C1、C2、C3、NO1、NO2、NO3、NC1、NC2和NC3。
接线方法如下：
- 把电源的正极接到C1端；
- 把负载的三个端口分别连接到NO1、NO2和NO3端；
- 把地线接到C3端；
- 把NC1和NC2端接到需要控制的器件上。
当开关处于初始状态时，NO1、NO2、NO3和电源相连，电路通路；当开关转换到另一个状态时，NO1、NO2、NO3就会和地线相连，电路中断。
一招教会您“门口开灯，床头关灯”的电路接线
一招教会您“门口开灯，床头关灯”的电路接线
“门口开灯，床头关灯”又称"一灯双控接法"，就是一个灯用两个开关都能控制灯的亮与灭。
常见的用处有，楼下开灯，上楼后楼上关灯；门口开灯，床头关灯；前门开灯，后门关灯等等，都是为了方便实现一个地方能开关灯，另一地方也能开关灯。
基本原理图如下
它的原理非常简单，只需比单控开关多一条线就可实现，主要由两个双控开关来组合实现。
都是二选一开关，因此任何时刻，拨动任一开关，灯不是亮就是灭。
当左边开关拨动是灯亮的时候，右边开关拨动必然是灯灭，反之亦然。
好了，明白了开关的接法，接下来就看实物接法图。
双控开关外观图如上
具体实物接法如上，非常简单明了。
明白了基本原理，以后家里灯有问题要排查，家居自装你都可以自如应对，再也不需要请别人了。
新房装修,双控开关装错了有你哭的,双控开关准确接线!!!
“双控开关”顾名思义就是在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。
如楼梯的过道口、走廊、卧室、卫生间等，它同时带有常开、常闭两个触点，相比传统开关而言，更省时省力。
双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。
要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。
因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。
下面一起来看看双控开关接线图示例，为大家做电路接线参考。
1什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关22、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(比如：在下楼是打开开关，到楼上后关闭开关。
说真的这样的设计真的非常方便，可以省去很多不必要的麻烦。
)。
3一般常常用在家里楼梯的前后端及卧室门口和床头。
下面是一张接线图，大家看了就明白了。
4双控开关怎么接？双控开关接线分单联双控、双联双控开关、三联双控开关三种。
一、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图52、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
常见的照明控制电路原理图
常见的照明控制电路原理图
生活中常见的一个细节，在卧室即可关掉客厅灯，无需再跑回客厅关灯，这里用到的就是用三控开关共同控制一个电源。
这也是家居和装修常面临灯饰、台灯的线路连接，用三个开关控制一盏灯就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开官，也可用双开代替。
一、双控开关的连接方法
1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。
这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。
2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。
二、常见的照明控制原理图。
照明控制接线图中文说明
L N DSI调 光 镇流 器 T5/T8双 管 D1 D0 DSI
+ _ 0-10V
红 外 遥控 调 光 场 景 开 关
台 式 或 笔 记 本 电 脑控 制
手 机 或平 板 控 制
主 控 功 能 ： 多 功 能 智 能 调 光 器 可 简 易 低 成 本 地 实 现 手 动， 遥 控 ， 手机及电脑对照明的智能化控制如开关，调光及场景等。 可 单 独 或 同 时 支 持 DALI , DSI 或 0-10V 1-10V 调 光 ， 内 置 继 电 器 开 关 还 可 对 任 意 电 器 进 行 智 能 化 开 关 (手 机 电脑 控 制 )
DALI镇 流 器或 LED驱 动
DSI镇 流 器或 LED驱 动
DALI网 关
DALI DALI
KNX CBUS BACNET DALI网 关 或 其 它DALI控 制 器
L N DSI+ DSI- DALI DALI 10V+ V- 16V+ N DSI 输 入 (可 选 )
低 压 DC供 电 (可 选 )
调 光 器 作D ALI 转 换 多 ( 从 机 ) 功 能 时 ， 应 该 注 意DALI 线 的 供 电 总 能 力 必 须 <250MA, 正 负 不 能相 反 。 调 光 器 每 个 内 部 供 电 能 力 150MA@16V, 因 此 只 需 保 留 一 个 内 部 供 电 ， 将 其 它 调 光 器 DALI 供 电 线 路 断 开 ， 方 法 见 说明 书 。
+ 0-10V _
红外遥控调光场景开关
台 式 或笔 记 本 电 脑控 制
手 机 或平 板 控 制
手 机 或平 板 控 制
手机或平板控制
日光灯的几种接线
日光灯管：
简单的说是个密闭的气体放电管。管内主要气体为氩气(另
包含氖或氪)气压约大气的0.3%。另外包含几滴水银---形成微量
的水银蒸汽。水银原子约占所有气体原子的千分之一的比例。
日光灯管是靠着灯管的水银原子，由气体放电的过程释放出紫外 光。所消耗的电能约60%可以转换为紫外光。其他的能量则转换 为热能。 由灯管内表面的荧光物质吸收紫外光后释放出可见光。 不同的荧光物质会发出不同的可见光。一般紫外光转换为可见光
的效率约为40%。因此日光灯的效率约为60%×40%=24%——
大约为相同功率钨丝电灯的两倍。
日光灯的一般接法
双日光灯接法
废旧日光灯利用
四线镇流器接法
简易20瓦日光灯调光接法
日光灯的几种接线方式Fra bibliotek日光灯的一般接线： 当开关闭合，电源接通后灯管尚未放电，电源电压通过灯丝全部加在启辉器内两个双金 属触片上， 使氖管中产生辉光放电发热，两触片接通，于是电流通过整流器和灯管两端的灯丝，使 灯丝加热并发射电子。此时由于氖管被双金属触片短路停止辉光放电，双金属触片也 因温度降低而分开，在此时整流器产生相当高的自感电动势，它和电源电压串联后加 在灯管两端辉光放电，点亮灯管
双控开关接线图-最全!含电路图原理与接法
双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双控开关接线方法
双控开关接线方法双控开关是家庭电路中常见的一种开关类型，它可以实现一个灯具由两个开关控制，即可以在两个位置分别打开或关闭灯具。
接线方法的正确与否直接关系到电路的正常使用和安全性，因此在进行双控开关接线时，我们需要按照正确的方法进行操作。
首先，我们需要准备好接线所需的工具和材料，包括双控开关、电线、螺丝刀、绝缘剥线钳等。
在进行接线前，务必确认电源已经断开，以免发生触电事故。
接下来，我们可以按照以下步骤进行双控开关的接线：1. 首先，将电源线（一般为三芯电线，包括火线、零线和地线）连接到双控开关的输入端。
通常，火线接到开关的L端，零线接到N端，地线接到PE端。
在接线时，务必确保电线端子已经做好绝缘处理，避免发生短路或触电事故。
2. 接下来，将灯具的电线连接到双控开关的输出端。
同样地，根据灯具的电线类型（一般为两芯电线，包括火线和零线），将其分别连接到开关的对应端子上。
需要注意的是，不同厂家的双控开关接线端子可能有所不同，因此在接线前最好查看产品说明书或标识，确保接线的准确性。
3. 在接线完成后，务必进行一次全面的检查，确保所有电线连接牢固、绝缘完好，没有接错线或漏接的情况。
接线完成后，可以重新合上电源，测试双控开关的使用效果，确保一切正常。
需要注意的是，双控开关接线时一定要仔细按照说明书或标识进行操作，避免接错线或漏接，以免发生短路、触电等安全事故。
另外，如果对于接线方法不是很了解，建议请专业电工进行操作，以确保电路的正常使用和安全性。
总之，双控开关的接线方法并不复杂，只要按照正确的步骤进行操作，便可以轻松完成。
希望本文所述的双控开关接线方法能够对大家有所帮助，让大家在家庭装修或电路维修中能够更加得心应手。
卧室渐亮渐暗灯开关——趣味科技小制作
卧室渐亮渐暗灯开关——趣味科技小制作电灯在夜间开启和关闭时，灯光的突亮和突灭，往往给人造成一种不舒适的感觉。
这里介绍一种装调容易、造价低廉的卧室渐亮渐暗灯开关，它能有效消除灯光突变给人带来的不适感，使你的卧室充满温馨感和时尚色彩！弄懂工作原理卧室渐亮渐暗灯开关的电路如图—1所示。
晶体三极管VT1、VT2和阻容元件组成了电灯渐亮渐暗控制电路。
因为VT1、VT2必须工作在直流状态下，所以另用4只晶体二极管VD1～VD4组成桥式整流器，将220V的交流电变换成全波直流脉动电源。
SA为控制电灯亮灭的手动开关，H是为便于说明原理而绘出的被控电灯泡。
图-1 卧室渐亮渐暗灯开关电路图开灯时，闭合开关SA，在这一瞬间，由于电容器C两端电压为零且不能突变，所以通过电阻器R2为晶体三极管VT1提供的基极偏流也为零，因此VT1和VT2尚处于截止状态，电灯H不能立即就亮。
此时，220V交流电经晶体二极管VD1～VD4桥式整流后，通过电阻器R1向电容器C充电。
随着时间的推移，C两端电压逐渐升高，通过R2提供给VT1基极的偏流也逐渐增大， VT1和VT2由截止开始导通，其集电极电流逐渐增大，直至饱和。
由于被控电灯H是作为负载串接在VT2集电极回路中的，所以灯光是由暗渐亮直至正常发光的。
电灯正常发光后，VT2处于深度饱和状态，它的管压降很小（实测＜1.5V），另外4只整流二极管VD1～VD4的压降也都很小，所以这些器件的电耗都很低，电灯亮度与直接加上220V交流电压时的亮度几乎一样。
关灯时，断开开关SA，在这一瞬间，虽然向晶体三极管VT1基极供电的主回路被切断了，但由于电容器C两端的充电电压不能突变，VT1仍可获得基极偏流，使VT2仍然维持饱和状态，所以电灯H不能立即熄灭。
随着时间的推移，电容器C两端的电压经电阻器R2、VT1和VT2的发射结放电逐渐降低，经R2为VT1提供的基极偏流也逐渐减小，使VT2退出饱和，其集电极电流逐渐减小直至截止，这时电灯即由亮渐暗直至完全熄灭。
双控开关、三控开关及日光灯接线图
双控开关、三控开关及日光灯接线图双控开关接线图三控开关接线图日光灯接线图日光灯的工作原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
日光灯镇流器的作用日光灯镇流器是指电感式镇流器，它起着以下三个作用：⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
⑶稳定工作电流，保持稳定放电。
单开双控开关接线图单开单控开关改单开双控开关接线(2009-10-26 10:33:05)转载标签：杂谈上图是普通单开单控接线图，零线N直接接照明灯泡N极，火线L接单控开关L1,L通过导线（黄线）连接照明灯泡的L极，通过单控开关L和L1的闭合，实现灯泡的熄灭和点亮。
接下来，我们把单开单控开关改成单开双控开关。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
双控开关的接线方法
双控开关的接线方法双控开关的接线方法通常涉及到布线和连接电气组件。
在以下内容中，我们将详细解释双控开关的接线步骤和注意事项。
首先，双控开关是由两个单刀开关组成的，每个开关都有三个接线端：一个公共端（COM），一个常闭端（NC），一个常开端（NO）。
公共端（COM）通常用蓝色线标记，常闭端（NC）通常用白色线标记，常开端（NO）通常用红色线标记。
双控开关的接线方法如下：1.准备工具和材料：首先，确保您有合适的工具和材料，包括双控开关、中号螺丝刀、剥线器、电工胶带等。
2.定位开关：确定双控开关的位置和安装方式。
通常情况下，开关会安装在离地面1.2至1.5米之间的位置。
确保两个开关的安装位置间距不超过15米。
3.布线：根据您的装修布局和电路设计，进行布线。
一般来说，双控开关需要三根线：两根控制线（通常为不同颜色）和一根零线（通常为白色）。
4.接线步骤：a. 用剥线器剥去一段电线绝缘外皮，长度约10-15厘米。
b. 将红线（常开端）连接到其中一个双控开关的常开端（NO）。
c. 将另一根红线（常开端）连接到另一个双控开关的常闭端（NC）。
d. 将蓝线（公共端）连接到其中一个双控开关的公共端（COM）。
e. 将另一根蓝线（公共端）连接到另一个双控开关的常开端（NO）。
f. 将零线连接到两个开关的公共端（COM）。
5.固定开关：将两个双控开关安装到预定的位置，使用中号螺丝刀固定。
确保开关平整，不摇晃。
6.检查功能：检查两个开关是否都能正常控制电路。
如果其中一个开关无法控制电路，请检查接线是否正确。
如果一切正常，您可以在两个开关上安装装饰面板。
7.测试安全性：确保所有电线都完全隐藏在墙壁内，不要裸露在外。
请专业人士进行一次电路测试，确保没有短路或电击风险。
8.维护：定期检查开关的性能，确保它们没有过热或损坏的迹象。
如果需要更换开关，请务必关闭电源，并按照上述步骤进行更换。
9.注意事项：在操作过程中，请务必注意以下几点：i. 在进行任何与电路有关的工作时，务必关闭电源。
双控开关接线方法
双控开关接线方法双控开关是家庭和商业装修中常见的电气设备，它可以实现一个灯具由两个不同位置的开关控制。
在家庭装修中，双控开关的使用可以提高生活的便利性和舒适度，因此正确的接线方法显得尤为重要。
下面，我们将详细介绍双控开关的接线方法，希望能够帮助大家正确、安全地使用双控开关。
首先，我们需要了解双控开关的基本结构。
双控开关由两个单控开关和一个双控开关组成，其中一个单控开关安装在房间的一侧，另一个单控开关安装在另一侧，而双控开关则安装在灯具的控制位置。
在接线之前，我们需要确保所有的电源已经关闭，以免发生意外。
接下来，我们将介绍双控开关的接线方法。
首先，我们需要确定好电源线、零线和灯具线的位置。
一般情况下，电源线和零线是从电源开关处引入的，而灯具线则是连接到灯具的。
接着，我们将电源线分别连接到两个单控开关的“L”端子上，零线连接到两个单控开关的“N”端子上，灯具线连接到双控开关的“L1”和“L2”端子上。
在接线过程中，需要确保接线端子紧固，接线牢固，以免出现接触不良的情况。
接线完成后，我们需要进行一次简单的测试。
首先，打开电源，检查电路是否正常工作。
然后，通过两个单控开关分别操作，测试双控开关是否可以正常控制灯具的开关。
如果测试通过，说明接线正确无误，可以进行后续的装饰和封闭工作。
如果测试不通过，需要及时检查接线是否存在问题，并进行修复。
总的来说，双控开关的接线方法并不复杂，但需要我们在接线过程中保持细心、耐心和谨慎。
正确的接线方法不仅可以保证电路的安全可靠，还可以提高使用的便利性和舒适度。
希望通过本文的介绍，大家能够掌握双控开关的接线方法，为自己的家庭装修工作提供一些帮助。
TT6061A触摸IC接线参考图
TT6061A 触摸IC接线参考图最新四段式、两段式触摸式室内调光控制ICTT6061A/B是触摸式室内调光控制电路。
由我公司根据市场要求最新开发。
电路的输出经外围阻容网络可实现对台灯亮度进行4段or两段的控制。
电路可以同步50Hz/60Hz交流信号。
电路采用CMOS工艺制造，外围元件少，使用简单方便。
按应用电路图所接，触摸指定的金属部位可改变灯光明暗程度，亮度变化顺序如下: OFF NIGHT (柔光) MEDIUM(舒適) HIGH(亮光) OFF(依次循环、周而复始)TT6061B是ON/OFF功能。
触摸第一次灯亮-------触摸第二次关断特点, 高灵敏度和稳定性以及高电容负载，当人体电容为50pF时，灯具负载电容最高可达800Pf; , 输出控制触发角度有四种:19º，75º，115º，OFF;, 适用于50Hz/220V或60Hz/110V交流电工作;, 周边组件及少，生产成本低;, 输出一致性好，不闪烁，正反插灵敏度都高。
应用, 触摸式室内台灯, 遥控装置分段式灯具, 触摸、遥控两用开关, 墙壁开关, 电子整流器, 日光灯的开关功能, 其它需要控制的电器管脚说明管脚说明振荡电路端口，适当改变电阻大小，可改变灯的输出亮度 CK交流信号同步输入端(采用AC频率) FI电源正端，供IC使用 VDD手触摸控制端。
触摸一次可以改变灯的输出角度 TI触摸灵敏度控制端。
适当改变R3、C3大小可改变灵敏度 SI空脚，不需要接元件 NC电源负端 VSS信号输出端，驱动可控硅。
根据负载大小，可选用MAC97A6(1A) ATBT134(2A)、BT136(4A)TT6061A、TT6061B电路图一样，功能不同***推荐典型应用电路图(AC220V/50HZ时)VDDD1R1火线L1N400739K/2WC1ZD1AC220V6.8VS50HZ47uF/16VN零线LAMPVDDT2DIP8L560KR2203GR7TRIAC1AT8R3T1CK1.5MTT6061A100C6R610KVDD2FIVSS7C21 523VDDNC61N4148C5D2R5102P/1KVC4R445TICI1uF/16VAT1KVSSCOB8LD3102P/1KVC3 6.8M1N4148NCCI12567834TICKF1VDD说明:, 如果第一档的输出亮度不满意，可以适当改变IC第一脚R2电阻的大小。
双控开关接线方法
双控开关接线方法双控开关是家庭电气中常见的一种开关类型，它可以实现一个灯具由两个不同位置的开关控制。
接线方法的正确与否直接关系到电路的正常运行和使用安全，因此在安装双控开关时，我们需要掌握正确的接线方法。
首先，我们需要明确双控开关的基本结构和原理。
双控开关由两个单控开关组成，分别是“主控开关”和“副控开关”。
主控开关通过一个电源线连接到电源，再通过另一根电源线连接到灯具；副控开关则通过两根控制线分别连接到主控开关上的两个触点。
当主控开关打开时，电源线与灯具线连接，灯具亮起；当副控开关打开时，两根控制线会将主控开关上的两个触点连接，同样使灯具亮起。
在实际接线时，我们需要注意以下几点：1. 接线前需要断电。
在进行任何电气工作时，首先要确保断开电源，以免发生触电事故。
2. 接线要准确。
在接线时，需要根据主控开关和副控开关的接线端子进行正确的连接，不要出现接错线的情况。
3. 使用好的接线工具。
接线时需要使用绝缘良好的电工工具，确保接线的安全可靠。
4. 接线要牢固。
接线后需要将接线端子固定牢靠，防止接触不良或者松动导致的电路故障。
5. 接线要整齐。
接线后需要将多余的电线剪短，并使用绝缘胶带或者绝缘套管对接线部分进行包裹，确保安全可靠。
在接线完成后，我们需要进行一些必要的测试，以确保双控开关的正常使用。
首先，要检查主控开关和副控开关的开关状态是否能够正常控制灯具的亮灭；其次，要检查接线部分是否有漏电、短路等情况，确保安全可靠。
总之，双控开关的接线方法并不复杂，但是在实际操作中需要我们细心、认真，确保每一个步骤都能够正确无误。
只有这样，我们才能够安全、便捷地使用双控开关，为家庭生活带来更多的便利。
双控开关、三控开关及日光灯接线图
双控开关、三控开关及日光灯接线图双控开关接线图
三控开关接线图
日光灯接线图
日光灯的工作原理
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约
400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
日光灯镇流器的作用
日光灯镇流器是指电感式镇流器，它起着以下三个作用：
⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
⑶稳定工作电流，保持稳定放电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节能省电其实一直是日常生活中一个亟待解决的问题但在通过遥控器和调光开关实现灯光调控之前人们一直没有找到一个既能解决实际问题在价格方面又能接受的适当方法所谓灯光调节其实就是根据家中某一区域的使用功能不同的时间室外光亮度等来控制照明其中最重要的一点就是可进行预设即具有将照明亮度转变为一系列程序设置的功能这也是我们称之为智能的原因这些设置也称为场景因为它本身就是根据人们对于不同场景的灯光需求
来设置的。
调光/调速/调音
调光开关往往只能用在白炽灯上（即灯泡）。
调光只能调节灯光明暗，不能节约电源。
调速现在通常是无极调速。
调音是调节音量的大小。
随着现代建筑和照明技术的发展,传统的照明设计方法已经不能解决实际场景对照明效果的不同需求,简单的控制方式更不便于管理和维护。
红外线无线遥控调光灯
以节能环保为目的，与现代通信技术、计算机技术、控制技术等相结合的智能照明技术,满足了“绿色照明”的设计要求,具有较大的发展空间。
本文主要介绍了遥控调光灯的基本原理和硬件电路设计，由主机和遥控从机两部分组成。
本系统基于红外线无线遥感技术，以高亮度LED灯为光源，以A T89S52单片机为从机的核心器件实现红外线远程控制，以ATMEGA16L单片机作为主机的核心器件主要负责调光，采用PWM节能法来实现对LED 灯启停、亮度等多种工作状态进行快速而准确地控制。
电路结构简单、成本低、操作方便、遥控距离在8m左右，可广泛应用于家庭照明。
近年来,全球性的能源短缺和环境污染问题日益突出,人们迫切希望应用节能环保的新技术。
当今绝大部分照明控制系统都是利用各类普通的手动开关来控制灯具的开关状态，其亮度调节也是通过普通的调光开关进行相应的调节，每次操作都必须走到开关处才能完成。
在日常生活中，人们往往因离电灯开关较远，即使在暂时不需要照明的时候，人们也懒得去熄灯，任其亮着，直到睡觉前或外出才关灯。
这种情况非常普遍，从而造成电能的大量浪费。
基于上述原因，为了更方便生活，本文设计出了一遥控调光灯，其不仅可以遥控开、关灯，还能根据需要任意调节灯光的亮度，有记忆存储功能，可分为睡眠/工作两种模式。
此外，本设计还有一大亮点——采用高亮度LED灯作为光源。
半导体照明以寿命长、节能、环保
等显著优点而倍受人们关注,被认为是21世纪最有价值的新光源。
为满足控制需要，本系统从机部分采用A T89S52单片机为核心控制器件，通过按键控制红外线遥控来控制LED灯的开关和亮度调节；主机部分以ATMEGA16L单片机为核心控制器件，利用自带的A/D转换功能将光敏二极管采集到的数据进行转换，从而通过控制PWM来准确而快速地控制灯启停与亮度的调节。
本设计的主要特点
1、采用高亮度LED灯作为光源；
2、采用PWM调光方式更节能；
3、电路结构简单、成本低、易操作；
4、LED灯，具有寿命长、安全、节能环保、耐闪烁、色彩多样、调控方便等显著特点；
5、本系统具有记忆存储功能，分为睡眠/工作两种模式。
6、系统设计任务与要求系统设计任务与要求系统设计任务与要求系统设计任务与要求
7、设计任务以“环保、节能、成本控制”为主题，设计并制作一遥控调光灯。
设计要求
1、以高亮度LED为光源，以单片机为主控芯片；
2、系统分为主机和遥控从机，主机负责调光，从机负责远程控制，采用红外遥控的方法；
3、遥控从机上要有四个按键，按键1，是开关，按一下灯开，再按灯关；按键2，是低亮度；按键3，是中亮度，按键4，是高亮度。
4、主机也有调光功能，通过旋转亮度旋钮可以任意调节光的亮度。
遥控调光灯的设计
主要分成两个部分：从机和主机。
从机以A T89S52单片机为控制核心，通过按键控制红外遥控的方法来远程控制LED灯的开关和亮度级别，当从机发射红外线时，工作指示灯会闪烁提示；主机以ATMEGA16L单片机为核心，对接收到从机的命令后，接收到的不同指令而控制高亮度LED灯（下文统一称为LED灯）的不同亮度级别。
主机也有调光功能，通过旋转亮度旋钮可以任意调节光的亮度，通过主机上的按键也可以控制LED灯的开关和亮度级别，还控制其他的装置实现不同的功能
想要达到什么效果？用在哪里？建议如下：
1、要是楼房墙壁上原有的开关再加上一个的话就直接在原来的开关上在接出2
根线就可以了。
缺点就是有一个开关处在开的位置那么第二个开关就无法关闭电灯。
2、电灯要是用继电器供电法。
那就可以接出很多开关，而却那个开关都可以任意开关点灯了。
焕然一新的免布线简易安装安装调控开关的目的除了节能省电也是为了方便因此灯光调控开关的安装一般都不复杂其中最有代表性的是ＵＬＴＩ奥智系统的Ｑｕｉｃｋｆｉｔ简易安装专利技术传统的灯光开关都连接着火线及负载线而ＵＬＴＩ奥智的无线射频接收器利用这两条原有线路用以收发指令及控制灯光开关和调光不需再接通零线或装上电池驱动它的开关底箱的结构与传统的灯光底盒完全相同因此安装简单容易即使已经完成装修布线也不必担心会有重新布线的麻烦只需把原有开关拆掉再直接安装灯光控制开关即可此外每个底箱独立安装无须重新铺设电线或整修墙面过程只需约几分钟不仅新居可以安装更可用于旧居换新貌大大节省重新布线带来的昂贵成本。
扩展阅读：哪个调控开关的牌子好？。
