高原环境下的低压电器如何选择
高原海拔对低压电器的影响
高原海拔对低压电器的影响高原环境对低压电器产品的影晌及其对策高原环境对低压电器产品的影晌及其对策侯婉秋。
李海燕(青海省高原科技发展有限公司，青海西宁810006)摘要：本文通过高原环境对低压电器产品影响因素的分析及适应性研究，提出了高原环境下使用低压电器产品应采取的对应措施：关键词：低压电器；高原环境；适应研究；影响分析随着科学的进步，各种施工设备的自动化程度越来越高，对电器的性能要求也日益提高。
高原空气密度低、含氧量少、昼夜温差大，以及气温、气压和空气密度等大气参数随海拔升高而递减，对所使用的低压电器设备有着不可低估的影响。
1 高原环境对低压电器产品的主要影响高原环境对低压电器产品的影响主要体现在温升、绝缘性能、接通能力和分断能力、对产品动作性能的影响、电寿命、对PLC的干扰。
1．1 温升海拔升高，空气密度降低，散热的对流作用减弱，对于以空气为冷却介质的电器其温升就会随之升高，额定容量下降，影响电器使用寿命。
海拔每升高lOOm，电器温升增加0．1～0．5 (一般在0．4 以下1；而气温随海拔高度的升高而降低，直减率为海拔每升高lOOm 气温约降低0．6 ，可以部分补偿由海拔升高对电器温升的影响。
1．2 绝缘性能海拔升高，空气密度降低，空气的介电强度也相应下降，使空气间隔的放电电压明显降低，导致电器的外部绝缘强度降低，外绝表面及不同电位的带电间隙比较容易击穿，特别是对电气间隙和爬电距离的影响较大。
通常，电器间隙以电器承受所要求的冲击耐受电压来确定，而爬电距离以作用在跨接爬电距离两端的长期电压有效值来确定。
1．3 接通能力和分断能力空气压力和空气密度的降低，会对空气介质灭弧的开关电器灭弧性能造成影响。
这种影响来自两个方而，一方面会造成开关电器灭弧时间延长，触头烧损严重，从而使得接通和通断能力降低；另一方面有利于开关电器灭弧。
1．4 对产品动作性能的影响由于高原地区散热的对流作用减弱，且最低气温较低，日温差较大，会给一些低压电器产品的动作特性带来一定影响，如热磁式低压断路器的动作特性、热继电器的动作特性均会发生一定变化。

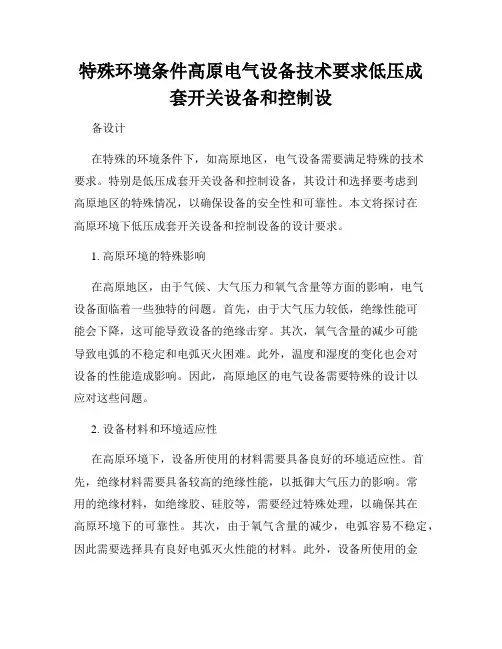

特殊环境条件高原电气设备技术要求低压成套开关设备和控制设
特殊环境条件高原电气设备技术要求低压成套开关设备和控制设备设计在特殊的环境条件下，如高原地区，电气设备需要满足特殊的技术要求。
特别是低压成套开关设备和控制设备，其设计和选择要考虑到高原地区的特殊情况，以确保设备的安全性和可靠性。
本文将探讨在高原环境下低压成套开关设备和控制设备的设计要求。
1. 高原环境的特殊影响在高原地区，由于气候、大气压力和氧气含量等方面的影响，电气设备面临着一些独特的问题。
首先，由于大气压力较低，绝缘性能可能会下降，这可能导致设备的绝缘击穿。
其次，氧气含量的减少可能导致电弧的不稳定和电弧灭火困难。
此外，温度和湿度的变化也会对设备的性能造成影响。
因此，高原地区的电气设备需要特殊的设计以应对这些问题。
2. 设备材料和环境适应性在高原环境下，设备所使用的材料需要具备良好的环境适应性。
首先，绝缘材料需要具备较高的绝缘性能，以抵御大气压力的影响。
常用的绝缘材料，如绝缘胶、硅胶等，需要经过特殊处理，以确保其在高原环境下的可靠性。
其次，由于氧气含量的减少，电弧容易不稳定，因此需要选择具有良好电弧灭火性能的材料。
此外，设备所使用的金属材料也需要考虑高原地区的低温、低氧气含量和腐蚀性等因素，以确保设备的稳定性和使用寿命。
3. 设备工作温度范围由于高原地区的气候和大气压力的影响，设备的工作温度范围需要进行特殊的设计。
首先，设备需要具备较高的耐低温性能，以应对高原地区的严寒冬季。
其次，由于高原地区的气温变化较大，设备需要能够适应不同温度条件下的工作，以保证设备的可靠性。
因此，在设计和选择低压成套开关和控制设备时，需要考虑设备的工作温度范围，以确保设备在高原环境下的正常工作。
4. 设备的安全性和可靠性在高原环境下，低压成套开关设备和控制设备的安全性和可靠性尤为重要。
首先，设备需要具备良好的防护性能，以避免外部环境因素对设备造成损害，如风、雨、霜冻等。
其次，设备的绝缘性能需要达到一定的标准，以确保设备在高压条件下不发生绝缘击穿。

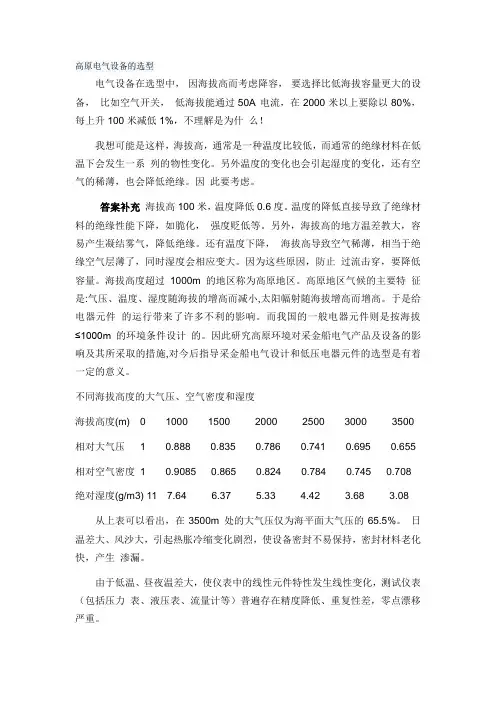

高原电气设备的选型
高原电气设备的选型电气设备在选型中，因海拔高而考虑降容，要选择比低海拔容量更大的设备，比如空气开关，低海拔能通过50A 电流，在2000米以上要除以80%，每上升100米减低1%，不理解是为什么！我想可能是这样，海拔高，通常是一种温度比较低，而通常的绝缘材料在低温下会发生一系列的物性变化。
另外温度的变化也会引起湿度的变化，还有空气的稀薄，也会降低绝缘。
因此要考虑。
答案补充海拔高100米，温度降低0.6度。
温度的降低直接导致了绝缘材料的绝缘性能下降，如脆化，强度贬低等。
另外，海拔高的地方温差教大，容易产生凝结雾气，降低绝缘。
还有温度下降，海拔高导致空气稀薄，相当于绝缘空气层薄了，同时湿度会相应变大。
因为这些原因，防止过流击穿，要降低容量。
海拔高度超过1000m 的地区称为高原地区。
高原地区气候的主要特征是:气压、温度、湿度随海拔的增高而减小,太阳幅射随海拔增高而增高。
于是给电器元件的运行带来了许多不利的影响。
而我国的一般电器元件则是按海拔≤1000m 的环境条件设计的。
因此研究高原环境对采金船电气产品及设备的影响及其所采取的措施,对今后指导采金船电气设计和低压电器元件的选型是有着一定的意义。
不同海拔高度的大气压、空气密度和湿度海拔高度(m) 0 1000 1500 2000 2500 3000 3500 相对大气压 1 0.888 0.835 0.786 0.741 0.695 0.655 相对空气密度1 0.9085 0.865 0.824 0.784 0.745 0.708 绝对湿度(g/m3) 11 7.64 6.37 5.33 4.42 3.68 3.08 从上表可以看出，在3500m 处的大气压仅为海平面大气压的65.5%。
日温差大、风沙大，引起热胀冷缩变化剧烈，使设备密封不易保持，密封材料老化快，产生渗漏。
由于低温、昼夜温差大，使仪表中的线性元件特性发生线性变化，测试仪表（包括压力表、液压表、流量计等）普遍存在精度降低、重复性差，零点漂移严重。
浅析高海拔地区如何选用低压电器
浅析高海拔地区如何选用低压电器高继辉（天津农学院工程技术学院天津300384）摘要我国拥有海拔2000m及以上的广大地区，低压电器如何在高海拔地区使用是迫切需要解决的问题。
本文针对高海拔地区空气密度低、气压低、气温低的自然条件，提出了低压电器在高海拔地区使用时的选择建议。
关键词高海拔地区低压电器工作电流分断能力保护特性中图分类号：TM502.6文献标识码：A0前言我国幅员辽阔，地势西高东低，海拔2000m及以上地区大约占国土面积35%，该地区资源丰富，需要大规模开发并可持续性发展，其中就需要大量的低压电器。
海拔高了，空气密度降低，在海拔5000m的范围内，海拔每升高100m，气压降低约8mmHg左右，在海拔1000m以上，每升高100m，气温平均下降0.6℃，由此可见，低压电器设备的使用条件变恶劣了。
国家标准规定，低压电器使用的海拔高度为2000m及以下。
对于海拔高于2000m地区低压电器的使用，一般采取以下两种办法来处理。
其一是专门开发用于高海拔地区的产品。
但投入多，研发时间较长、产出少。
其二是现有的通用低压电器采取某些选择性措施后，仍可用于高海拔地区，此方法对于目前情况来看比较实用。
1低压电器在高海拔条件下的使用限制如果海拔高度超过2000m，低压电器的使用会受到某些限制。
较低的空气密度会降低产品的散热能力，因而产品需降容使用。
虽然由于环境温度的降低，对改善散热有所帮助，但高海拔地区的气候和环境条件较差，产品只能在户内使用。
因此，气温的降低，只少许改善了散热条件，产品还需降容使用。
空气密度的降低，击穿强度与耐压强度也随之减小，在电气间隙和爬电距离不改变的条件下，产品的额定绝缘电压和最大额定工作电压都要降低。
由于空气密度的降低，散热条件恶化，控制电器的操作系统需要强化。
同样，空气密度的降低，产品承受过电压的水平降低，灭弧能力降低，因此产品的通断能力水平也要降低。
2低压电器在高海拔地区的选用建议2.1关于工作电流的降容系数K i根据我国高海拔地区的环境及气象资料，低压开关电器在高海拔地区应用时，工作电流的降容系数建议按以下公式计算K i=H-0.025△H式中：H——海拔高度△H——与2000m相差的海拔高度差2.2关于最大额定工作电压的选用系数Ku对于国产低压电器开关，建议按以下公式计算Ku=1/1+0.2△H2.3分断能力降容选择由于海拔增高，空气密度的降低，大气压力也随之降低，触头材料的熔点与沸点也随之降低，在电弧电流高温的作用下，触头材料的升华比低海拔时快，触头材料损失严重，因此在高海拔地区，电器的分断能力降低。
关于高海拔环境下高低压成套开关设备的设计探讨
关于高海拔环境下高低压成套开关设备的设计探讨我国幅员辽阔，山地分布广泛，高海拔环境下对高低压电气设备的要求也比较特殊。
基于此，文章从高海拔环境对高低压成套开关设备的要求入手，对高海拔环境对高低压成套开关设备的影响及设计要点进行了探讨。
标签：高海拔；高低压电气；成套开关自我国实行改革开放以来，国民经济取得了飞速发展，电力需求猛增。
近年来，我国正处于由重经济增长向重经济和环境保护协调发展转变的关键时期，国家先后投入大量资金和先进技术，淘汰了一些不符合上述发展要求的电力设备和电厂，同时，积极扶持农村电网建设和改造。
由此可以预见，对高低压开关设备的需求将不断增长。
我国大多数农村位于高海拔地区，高海拔地区对高低压电气设备的要求也比较特殊。
从目前来看，虽然高低压电气设备在我国高海拔电力工程中已经得到了较为广泛的应用，但尚未实现安全使用。
因此，对高低压电气设备的设计进行研究，确保设备使用安全就十分必要。
1 高海拔环境对高低压成套开关设备的特殊要求近年来，随着我国社会经济的快速发展，国家加大了对西部地区的开发力度，并取得了一系列瞩目成绩。
能够适应高海拔环境下的高低压成套开关成为支持西部大开发的重要内容。
众所周知，我国幅员辽阔，气候差异明显，其中，海拔超过2000m以上的地区占到了我国总领土面积的30%以上，而海拔超过1000m的地区占到了总领土面积的一半以上。
电力作为一项基础的民生工程，无论是对促进我国经济发展，还是提高人民生活水平店都有着十分重要的意义。
在高海拔地区，由于地形相对复杂，气候也较为恶劣，因此，需要大量高低压成套开关设备配套使用，同时，恶劣的自然环境也会对成套开关设备产生影响。
导致其自身功能无法得到充分发挥，缩短使用寿命。
根据国家相关标准，高、低压成套开关设备分别适用的正常海拔为的1000m以下和2000m以下[1]。
一旦超过这一标准，就需要对成套开关设备进行重新设计和试验。
在设计环节就要充分考虑高海拔环境对高低压成套开关设备的影响。

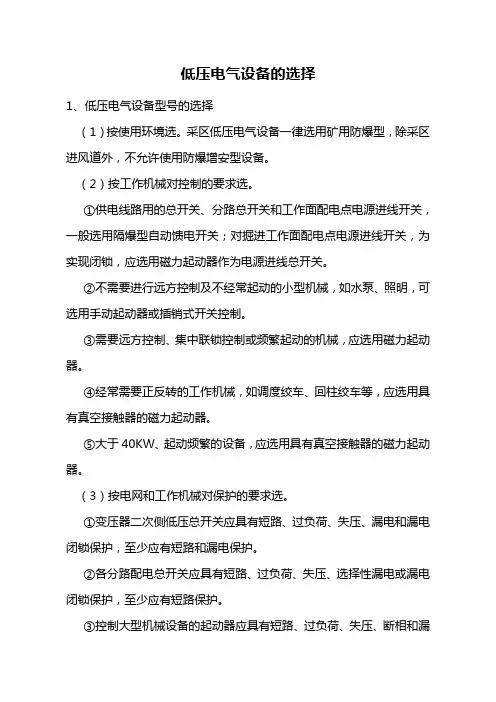

低压电气设备的选择
低压电气设备的选择1、低压电气设备型号的选择（1）按使用环境选。
采区低压电气设备一律选用矿用防爆型，除采区进风道外，不允许使用防爆增安型设备。
（2）按工作机械对控制的要求选。
①供电线路用的总开关、分路总开关和工作面配电点电源进线开关，一般选用隔爆型自动馈电开关；对掘进工作面配电点电源进线开关，为实现闭锁，应选用磁力起动器作为电源进线总开关。
②不需要进行远方控制及不经常起动的小型机械，如水泵、照明，可选用手动起动器或插销式开关控制。
③需要远方控制、集中联锁控制或频繁起动的机械，应选用磁力起动器。
④经常需要正反转的工作机械，如调度绞车、回柱绞车等，应选用具有真空接触器的磁力起动器。
⑤大于40KW、起动频繁的设备，应选用具有真空接触器的磁力起动器。
（3）按电网和工作机械对保护的要求选。
①变压器二次侧低压总开关应具有短路、过负荷、失压、漏电和漏电闭锁保护，至少应有短路和漏电保护。
②各分路配电总开关应具有短路、过负荷、失压、选择性漏电或漏电闭锁保护，至少应有短路保护。
③控制大型机械设备的起动器应具有短路、过负荷、失压、断相和漏电闭锁保护，至少应有短路、过负荷、失压、断相保护。
④小型机械设备的起动器应具有短路、过负荷和断相保护。
⑤控制煤电钻的设备必须选用具有短路、过负荷、检漏保护和远距离起动、停止控制的综合保护装置。
（4）电缆外径、根数的考虑。
所选电器的接线盒，其喇叭口的数目和内径要适应电缆接线的要求，即电缆根数不得超过接线喇叭口的数目，电缆外径不得超过接线喇叭所允许的最大电缆外径。
2、低压电气设备参数的选择（1）根据额定电压选择。
所选电气设备的额定电压大于或等于电网的工作电压U W〃N,即；U N≥U W〃N (9-11)(2)根据额定电流选择。
所选电气设备的额定电流必须大于或等于最大长时工作电流I Ca,即；I N≥I Ca (9-12)(3)校验开关电器的断流能力。
开关电器的最大分断电流I br应大于开关电器所在电路的最大三相短路电流I S(3)即；I br≥I S(3) （9-13）。
高海拔对电气设备的特殊要求
高海拔对电气设备的特殊要求电气设备在高海拔地区主要受到来自温升和绝缘两个方面的影响。
文章主要针对高海拔地区对电气设备影响的探讨，从而提出相关在高海拔地区电气设计时的注意事项及建议。
标签：高海拔；电气设备；特殊要求近年来我国国民经济正处于高速发展的阶段中，同时我国中西部地区的经济也获得了一定的发展，尤其是多项基本建设项目正在慢慢走进中西部地区。
但是，我国中西部地区所处的地区属于高海拔地区，在海拔2千米以上的地区上使用电气设备，需要予以高度的重视，因为高海拔地区由于气象的特殊性，对电气设备的使用产生特殊的影响，必须要求高海拔使用电气设备满足一定的要求。
在本文中主要针对高海拔电气设备使用的特殊要求进行综述。
1 高海拔地区的气象特征高海拔地区所指的是海拔高度超过1000米的地区，其气象特征表现为：海拔高度和气压水平成反比关系，也就是海拔高度越高，气压水平月底，空气密度越小越稀薄，湿度越低，越干燥，同时空气越稀薄，太阳日照辐射的穿透力越强，白天地面吸收热量越多，温度越高，晚上地面失去热量速度越快越多，温度越低，导致昼夜温差明显。
三者之间的关系如表1所示：根据表2，随着海拔高度的上升，空气温度随之下降，海拔高度升高1千米，最高温度和平均温度降低5摄氏度。
降温有利于电气设备的散热。
2 高海拔气象对电气设备的影响2.1 高海拔气象对低压电器的影响在高海拔地区使用低压电器，因为海拔高度升高，电器内部的元器件会不断升温。
海拔高度上升每100米，升温幅度约为0.1-0.5℃；同时，海拔高度的增加还还会导致气温的降低，海拔高度上升每100米，气温下降幅度约为0.5℃。
如果在室内使用低压电器，由于室内温度变化比较小，元器件升温的温度和气温降温的温度之间补偿作用并不明显，所以在高海拔地区使用低压电器在室内使用能够符合所规定的安全标准。
但是，当在市外使用低压电器的时候，室外环境气温变化比较大，此时元器件升温的温度和气温降温的温度之间补偿作用极为明显，所以在室外使用低压电器必须考虑到温度的补偿作用所带来的影响。
高原地区的电气设备影响及选择
h i n a中国C p i a n t设备Engineering 工程高原地区的电气设备影响及选择田冰冰(中钢集团耐火材料有限公司，河南洛阳471039)摘要：分析高海拔、空气稀薄、温度变化大等自然条件对电气设备的影响，在高原地区的电气设计因有其特殊要求，应充分考虑对高压开关设备、电力变压器、低压断路器等设备进行校验；在高海拔地区的特殊气候环境下如何选择等问题。
关键词：耐压试验电压；温升限值；电气间隙修正；额定电流校验中图分类号：TM855 文献标识码：A 文章编号：1671-071 1(2017) 07 (上）-0203-031概述(1)海拔超过1000m的地区称为高海拔地区。
高 海拔地区，由于海拔升高，空气密度降低，散热的对流作用减弱，会使电工产品的散热效率降低，温升就随之升高，空气介质强度的降低、以及空气冷却效应降低，都是低空气密度引起的，同时也降低电气设备的空气绝缘强度以及介质绝缘强度，外绝缘表面及不同电位的带点间隙容易被击穿，对电气间隙和爬电距离的影响会很大。
设备数据及电气参数一般情况下是在正常低于1000米海拔的使用环境之下实验而得的，也是在同等条件下生产出来的，设备参数均为海拔2000m以下使用，环境温度要求不超过+40尤，不低于-5尤。
因此，在高原环境地区要对电气设备的选择就有很多条件限制和要求，需要根据实际自然环境进行不同的选择。
(2)笔者以中钢耐火天祝碳化硅项目为背景，浅析一下高海拔地区电气设计选型及应注意的问题，以利于其他电气设计人员在进行高原地区项目设计时参考。
项目背景：天祝县位于甘肃武威市，地势南高北低，是我国境内三座高原的交汇处（内蒙古高原、黄土高原和青藏高原），海拔在2050 ~ 4880米之间。
该地区属于寒冷的高原性气候。
根据地方气象部门提供资料显示，年均日照时数在2450 - 2650小时之间，冬季环境温度低于-25尤，相对无霜期约120天左右，降雨量年均450毫米左右，本地区抗震设防烈度为8度。
高原环境条件下电工产品通用技术条件
高原环境条件下电工产品通用技术条件高原环境是指海拔高度在3000米以上的地区，它具有气候寒冷、氧气稀薄、大气压力低等特点。
在这样的环境下，电工产品的使用会受到一些特殊的限制与要求。
本文将从电工产品的通用技术条件出发，探讨在高原环境下电工产品应具备的特殊要求。
一、绝缘材料的选择在高原环境中，气候寒冷，温度低于常规环境，因此电工产品的绝缘材料需要具备良好的耐低温性能。
绝缘材料应选择低温下仍能保持良好绝缘性能的材料，如低温硅胶、低温丙烯酸酯等。
二、耐压性能的提升由于高原环境中大气压力较低，电工产品需要具备更高的耐压性能。
在产品设计中，应增加绝缘层的厚度，增强产品的耐压能力。
同时，还可以采用特殊的绝缘结构设计，如采用多层绝缘结构，以提高产品的耐压能力。
三、导电材料的选择在高原环境中，氧气稀薄，导电材料的选择也需要特殊考虑。
应选择具有良好导电性能的材料，并确保在低氧气环境下仍能保持良好的导电能力。
铜、银等材料是常用的导电材料，它们具有良好的导电性能和耐腐蚀性能，适用于高原环境下的电工产品。
四、防潮防尘性能的加强高原环境中气候干燥，但也存在可能的降雨或沙尘暴等天气情况。
因此，电工产品需要具备良好的防潮防尘性能，以保证产品在恶劣天气条件下的正常使用。
防潮防尘性能可以通过增加密封件、采用防水防尘设计等方式来加强。
五、温度适应性的提高高原环境中的温度变化较大，电工产品需要具备较宽的温度适应范围。
产品设计中应考虑到高温和低温环境对产品的影响，选择适合的材料和结构，以确保产品在高温和低温环境下仍能正常工作。
六、防雷击能力的强化在高原环境中，由于地理位置的特殊性，雷电活动频繁。
电工产品需要具备较强的防雷击能力，以保护产品和使用者的安全。
可以通过增加防雷击装置、采用合适的接地措施等方式来强化产品的防雷击能力。
高原环境下的电工产品需要具备耐低温、耐压、导电性能良好、防潮防尘、温度适应性强和防雷击能力强等特殊要求。
只有在满足这些要求的前提下，电工产品才能在高原环境下稳定可靠地运行，为当地的电力供应和工业生产提供保障。
高原区域低压电器设备的挑选
高原区域低压电器设备的挑选依据科研有些的查询研讨,关于现有通常型低压电器设备在高原区域的运用如下:
(1)温度.现有的通常低压电器设备商品,运用于高原区域时其动、静触头,导电体以及线圈等有些的温升随海行翻开的添加而递加,其温升递加率为海拔每添加十0m,温升添加0.1~0.5℃,但大大都商品均小于0.4℃.而高原区域气温随海拔的添加而下降,其递减率为海拔每添加十0m,气温下降0.5℃.所以气温下降满意抵偿由海拔添加对电器温升的影响,因而低压电器的额外电流值能够坚持不变.关于接连作业的发热量大的电器,可恰当下降电流等级运用.
(2)绝缘耐压.由于通常型低压电器在海拔2500m时仍有60%的耐压裕度,并且经过国产常用的继电器与改换开关等的实验标明,在海拔4000m及以下区域,均可在其额外电压下正常作业.
(3)动作特性.海拔添加时双金属片热继电器和熔断器的动作特性有少量改动,但在海拔4000m以下时,均在其技能条件规矩的特性曲线带计划内.国产常用热继电器的动作安稳性较好,其动作时刻随海拔添加有显着缩短,依据纷歧样的类型,别离为正常动作时刻的40%~70%.但可在现场调度电流整定值,使其动作特性满意恳求.
1。
低压电器在高海拔地区的使用
低压电器在高海拔地区的使用
根据JB/Z0103-11标准及科研部门的调查研究，现有普通型低压电器在高原地区的使用如下：
1、温度：现有一般低压电器产品，使用于高原地区时，其动、静触头和导电体以及线圈等部分的温度随海拔高度的增加而递增。
其温升递增率为海拔每升高100M，温升增加0.1-0.5K，但大多数产品均小于0.4K。
而高原地区气温随海拔高度的增加而降低，其递减率为海拔每升高100M，气温降低足够补偿由海拔升高对电器温升的影响。
因此，低压电器的额定电流值可以保持不变，对于连续工作的大发热量电器，可适当降低电源等级使用。
2、绝缘耐压：普通型低压电器在海拔2500时仍有60%的耐压裕度，且通过对国产常用继电器与转换开关等的试验表明，在海拔4000m及以下地区，均可在其额定电压下正常运行。
3、动作特性：海拔升高时，双金属片的动作特性有少许变化，但在海拔4000m下时，均在其技术条件规定的特性曲线"带"范围内。
在采用低压断路器时，应留有一定的短路与工作余量。
附加说明：
1.经查相关资料：甘孜、阿坝、凉山等地区的平均海拔约3500m；
成都地区的平均海拔约为500m。
2.为确保断路器可靠工作，额定工作电流建议按80～90％In降容
使用，选择M型分断能力的断路器。
高海拔地区电气设备选型
高海拔地区户内设备器件选型和结构设计要求1 高海拔地区的特征一般来说，对于低压配电系统海拔在2000m 以上，高压配电系统海拔在1000m以上的地区统称为高海拔地区。
据测算，我国高海拔地区面积占全国总面积65%。
高海拔地区具有的自然气候条件较恶劣，其特征为：(1) 空气密度及气压较低。
(2) 空气温度较低，温度变化较大。
(3) 空气绝对湿度小。
(4) 太阳辐射强度较高。
(5) 降水量较少。
(6) 大风日多。
(7) 土壤温度较低，且冻结期长。
2 高海拔地区户内中压开关柜的设计要求2.1 气压及空气密度的降低，引起了外绝缘强度的降低2.1.1 对绝缘介质强度的影响空气的介质绝缘强度是随着气压的升高而增加，在空气稀薄或真空状态下又随着真空度的提高而增加。
试验表明，海拔每升高1000 m，平均气压则降低7.7～10.5 kPa，外绝缘强度降低8%～13%。
2.1.2 对电气间隙击穿电压的影响对于设计定型的产品，由于电气间隙已固定，随着空气压力的降低，击穿电压也下降。
为了保证产品在高海拔地区使用时有足够的耐击穿能力，必须增大电气间隙和爬电距离。
在不同海拔海拔高度，不同电压等级以空气作为绝缘介质柜内各相导体间及对地净距如下表 (单位：当海拔在2000要求。
通常断路器和隔离开关的相间距决定了柜中铜排的相间距，所以断路器和隔离开关的相间距应该根据海拔高度选用。
12kV的断路器和隔离开关相间距有210，230，250，275mm四种，通常采用的铜排宽度有50，60，80，100mm三种，在不同的断路器、隔离开关相间距和铜排宽度下，铜排相间距如下：210mm，铜排宽度不大于80mm时，电气间隙能够满足要求；铜排宽度为100mm时，海拔超过1000m就应该选用230mm相间距的断路器和隔离开关。
对于12kV，不同海拔高度和铜排宽度，断路器和隔离开关相间距选择如下表：选用。
注意，KYN28-12柜型如果选择了相间距为275mm的断路器，柜宽应选用1000mm。
高海拔电气设备特点及设计要求
高海拔电气设备特点及设计要求摘要：在我国的地理大环境下，其高原众多，山林广布。
为了促进大部分地势较高地区的经济发展，国家开展了电气设备的改良工作。
对于云南海拔较高的高原地区来说，由于外界空气压力和温度的变化因此会对电气设备的性能造成一定的影响。
本文通过分析高海拔地区的电气设备特点，同时凭借电气设备的设计要求来进行改良进而促进整体的发展。
关键词：高海拔；电气设备特点；设计要求；影响；改进我国整体地理环境较为复杂，其高原众多，南方地区海拔较高。
同时为了响应国家大开发战略，电气设备是我国高原地区发展的重要基础设施之一。
研究电气设备对我国经济发展具有现实意义。
同时加强电气设备设计过程中的改良，在充分了解其易出问题部分的基础上对电气设备进行合理的改造来加强其使用的合理性。
一、高海拔对电气设备造成的影响1.对低压电器造成的影响低压电器在高海拔地区受温度和高度的影响，其低压电器内部元器件的温度也会发生变化。
高海拔地区高度越高气温下降越厉害。
受气温下降的影响，电气设备的材料发生一定程度的硬化进而导致其内部液体凝固影响设备的正常运行。
同时高海拔地区的昼夜温差较大使电气设备的外部造成开裂。
高海拔地区室内温度较为均衡同时元器件也较为稳定因此能够安全使用。
这对我们的电气设备的选用及设计起到了一定的作用。
2.对变压器也造成一定的影响海拔较高地区对流和辐射较为显著。
受海拔升高的影响其气压越低因此不容易散热。
变压器通过散热才能发挥一定的作用，这种外界因素使变压器受到很大程度的影响。
近年来，用水冷却的方式也很难发挥一定的成效，电气设备仍然受影响较为严重。
3.对高压开关设备造成一定的影响高海拔地区由于气压水平较低，因此很难进行正常的活动。
高压开关也受到一定程度的外界阻力，同时湿度、气压等都是影响其设备的主要因素，高海拔地区自身的局限性对自身条件差的设备容易造成损害。
因此对高压开关的未知的选取尤为重要。
4.对空气的绝对湿度造成了一定的影响经过研究分析，湿度对于电压存在一定的影响。
高海拔环境电气设备特点及设计要求
高海拔环境电气设备特点及设计要求摘要：高海拔环境对于电气设备有着严格的标准与要求，其绝缘、温升等性能相对也较为特殊。
本文介绍了高海拔气候特点，分析其对电气设备性能带来的不同影响。
根据电气设备相关设计要求，提出针对性的优化措施，以供同行人员参考。
关键词：高海拔环境；电气设备；设计要求1高海拔气候特点高原气候符合如下特点：（1）太阳辐射强，但是辐射差额偏小。
高原地区的海拔高，空气密度、气溶胶含量包括水汽含量相应在减少。
因此，太阳直接辐射大，紫外线强度十分突出。
（2）温度日较差明显，相比同纬度平原甚至高出1.2倍。
（3）地形条件是影响降水量的重大因素。
通常，迎湿润气流的高原属于多雨带。
然而，背湿润气流一侧以及高原内部，其降水相对偏少。
（4）风力大，雷暴、冰雹等极端天气较长。
2高海拔环境对电气设备性能的影响2.1介质冷却效应（温升）空气压力、密度的下降均会影响空气介质冷却效应，使温升逐步增加。
对于利用自然对流、空气散热器或是辐射散热进行散热的各种电气设备，当散热能力下降后，其温升反而会增加。
2.2绝缘介质强度和电气间隙当海拔增高后，空气密度随之下降，此时电器外绝缘体自身的强度也会削弱，外绝缘表面和各个电位上的带电间隙易于被击穿，应考虑耐压问题。
海拔5000m范围内，每千米高度，气压平均下降7.7～10.5kpa，外绝缘体强度则下降8%～13%。
2.3电晕及放电电压高海拔地区具有独特的气压特点，这些都会引起局部放电电压、电晕起始电压逐步下降（每100m下降1%），同时电晕腐蚀现象也十分严重。
2.4动作性能由于海拔上升，气温低，不利于散热，动作特性和环境有关的产品容易受影响，增加动作误差。
同时，空气温度下降、温度大，太阳辐射强度以及紫外线增加等因素，均会影响设备的结构材料、电气性能，缩短整个机械的寿命。
3高海拔地区电气设计要求3.1低压电气设备设计要求一是电器的温升增高。
一般随海拔每升高100m，环境温度降低0.5℃，温升增加约0.4K。
高海拔环境对低压断路器的影响
高海拔环境对低压断路器的影响摘要：随着我国经济的不断发展，许多工业项目在我国西部地区落地生根，给低压成套开关设备的发展带来更好的机遇，而在400V低压配电系统中低压断路器无疑成为使用最多的低压电器。
虽然近年来低压断路器技术得到了很大程度的提高，但在实际应用过程中，由于使用环境的不同，对使用于高海拔地区的低压断路器仍然是关注的重点。
本文就高海拔环境对低压断路器的影响进行了简要分析，并就高海拔地区低压断路器的选用提出了一些建议。
关键词：高海拔；环境；低压断路器；影响引言低压断路器是400V低压配电系统中使用最广、用量最多的配电电器，而用户在使用时普遍关心的是不同类型的低压断路器在高海拔地区如何使用。
在所有的低压断路器的产品使用说明书中，对其正常使用条件都规定了海拔高度不高于2000m。
随着高海拔地区低压成套设备使用量的不断增多，了解高海拔地区的环境条件对低压断路器的影响有着重要的现实意义。
一、高海拔地区的环境特点由于我国的国土面积辽阔，地理环境高低起伏，特别在西北和西南地区大部分都属于高海拔地区，海拔高度均在2000米以上，占全国陆地总面积的33%，这些地区随着海拔高度的增加，大气的压力下降，空气密度和湿度相应地减少，其特征为：空气压力或空气密度较低；空气温度较低，温度变化较大；空气相对湿度较小；太阳辐射度较强；降水量较少；年大风日较多；土壤温度较低并且冻结期长。
在高海拔地区其空气压力、温度、湿度随海拔的升高而降低，太阳的辐射强度随着海拔的升高而增强。
根据高海拔地区的环境特点，对该地区使用的低压断路器主要有以下几方面的影响：1、对低压断路器绝缘介质强度的影响由于空气密度随海拔的增高而降低，空气的介电强度也相应下降，使空气间隔的放电电压明显降低，导致电器的外部绝缘强度下降，造成低压断路器在空气中灭弧困难。
一般海拔每升高100m，空气绝缘强度下降1%，从而使低压电器外绝缘强度降低。
根据经验公式（基准海拔高度为1000m时）U=U0(K-H/10000)-1U----使用于H高度时电器产品必须提高的耐压值kV;U0----标准大气压下的额定试验电压（耐受的工频电压）值kV；H-----电器产品使用所在地区的海拔高度m；K-----常数，一般取1.1。
低压电器在高原环境下的应用及建议
低压电器在高原环境下的应用及建议随着西部地区的经济繁荣，高原地区对低压电器的需求量也在日益增加，对低压电器的性能要求也在日益提高。
但目前低压电器一般按海拔2000米以下设计、生产和使用。
在海拔超过2000米的高原环境下，空气压力和空气密度下降、空气温度降低、日温差大、空气绝对湿度减少等因素，均会对低压电器的正常使用带来不良影响。
本文正是基于此目的，针对高原环境对低压电器影响的几个重要因素进行的摸底试验，试验在模拟高原气候环境的条件下进行。
在试验的基础上，对试验结果进行分析与研究，提出了低压电器产品在高原环境下设计和使用时的一些注意事项及建议。
2 高原环境下使用低压电器产品应注意的问题分析根据高原环境的气候特点以及低压电器的电气性能，高原环境下使用低压电器产品应着重关注以下几个方面：1）温升：由于海拔提高，空气密度渐低，散热的对流作用减弱，温升就会随之升高，而高原地区的气温随海拔高度的增加而降低，递减率为海拔每升高100m，气温降低0.5℃，又可以部分补偿，由海拔升高对电器温升的影响。
因此，低压电器的温升如何补偿需要关注并采取一定措施。
2）绝缘性能：由于海拔升高，空气密度渐低，介质绝缘强度降低，外绝缘表面及不同电位的带电间隙比较容易击穿，特别是对电气间隙和爬电距离的影响较大。
因此在进行电器的介电性能试验时，如何选甩试验电压也应予以考虑。
3）接通能力和分断能力：空气压力和空气密度的降低，造成对空气介质灭弧的开关电器灭弧性能的影响。
目前，存在两种说法：普通的一种说法，认为海拔升高，气压降低，空气密度下降，会造成开关电器灭弧时间延长，触头烧损严重，从而使得接通和通断能力降低；而另一种说法恰恰相反，认为海拔升高，气压降低，空气密度下降，反而有利于开关电器灭弧，真空开关的灭弧原理就是基于空气密度极其低，国外也见到类似的报道。
因此对于高原用低压电器产品的接通分断能力影响也应予以考虑。
4）对产品动作性能的影响：随着海拔升高，空气密度渐低，散热的对流作用减弱，而且高原地区最低气温低，日夜温差较大，会给低压电器产品的动作特性带来一定影响。
高海拔地区电气设备选型
高海拔地区电气设备选型高海拔地区户内设备器件选型和结构设计要求1 高海拔地区的特征一般来说，对于低压配电系统海拔在2000m 以上，高压配电系统海拔在1000m以上的地区统称为高海拔地区。
据测算，我国高海拔地区面积占全国总面积65%。
高海拔地区具有的自然气候条件较恶劣，其特征为：(1) 空气密度及气压较低。
(2) 空气温度较低，温度变化较大。
(3) 空气绝对湿度小。
(4) 太阳辐射强度较高。
(5) 降水量较少。
(6) 大风日多。
(7) 土壤温度较低，且冻结期长。
2 高海拔地区户内中压开关柜的设计要求2.1 气压及空气密度的降低，引起了外绝缘强度的降低 2.1.1 对绝缘介质强度的影响空气的介质绝缘强度是随着气压的升高而增加，在空气稀薄或真空状态下又随着真空度的提高而增加。
试验表明，海拔每升高1000 m，平均气压则降低7.7～10.5 kPa，外绝缘强度降低8%～13%。
2.1.2 对电气间隙击穿电压的影响对于设计定型的产品，由于电气间隙已固定，随着空气压力的降低，击穿电压也下降。
为了保证产品在高海拔地区使用时有足够的耐击穿能力，必须增大电气间隙和爬电距离。
在不同海拔海拔高度，不同电压等级以空气作为绝缘介质柜内各相导体间及对地净距如下表 (单位：mm) 海拔高度/m 1000 2000 2500 3000 3500 4000 3.6 75 83 86 90 94 98 额定电压/kV 7.2 12.0 24.0 100 125 200 110 138 220 115 144 230 120 150 240 125 156 250 130 163 260 40.5 300 330 345 360 375 390 当海拔在2000～4000m之间时，通常情况下中压开关柜外形均应增加以满足空气间隙的要求。
通常断路器和隔离开关的相间距决定了柜中铜排的相间距，所以断路器和隔离开关的相间距应该根据海拔高度选用。
高海拔地区电气设备选型及调试研究
高海拔地区电气设备选型及调试研究发布时间：2023-03-07T06:26:07.295Z 来源：《中国电业与能源》2022年第20期作者：郭磊[导读] 电气设备在高海拔地区的影响主要来自于设备温升增加、郭磊中国电建集团河南工程有限公司河南郑州 450000[摘要]电气设备在高海拔地区的影响主要来自于设备温升增加、绝缘降低和设备降容的问题，本文主要对高海拔地区对电气设备影响和选型进行一些探讨，浅谈在高海拔地区电气设备调试过程中应该注意的事项和试验要求。
[关键词]高海拔、电气设备、温升、绝缘、降容1 引言随着西部大开发进程的不断推进，我国在西藏等高海拔地区的电力建设也加大了力度，而这些地区的特点就是海拔高，在高海拔地区对电气设备的影响还是比较大的，本文通过在西藏羊易地热电站的调试经验浅谈一些高海拔地区电气设备的选型和调试过程中的要求及注意事项。
2 高海拔地区电气设备选型及调试研究2.1工程概况西藏羊易地热电站位于西藏自治区当雄县格达乡羊易村，地处海拔4600多米，单机容量16MW，为成套引进以色列进口双工质地热发电机组，其地热源由两口生产井和一口回灌井组成，在国内首次使用地热水完全回灌再利用技术，西藏羊易地热电站的投运意味着世界海拔最高、国内单机容量最大的地热发电机机组投运发电。
2.2 高海拔地区的特点一般情况来说，低压电气设备在海拔2000米以上，中、高压电气设备在海拔1000米以上的地区被称为高海拔地区，高海拔地区的自然条件相对比较恶略，其主要特点为：1、空气密度及气压较低2、空气温度较低，温度变化较大3、空气绝对湿度小4、太阳辐射强度较高5、降水量较少6、土壤温度较低，且冻结期较长2.3 高海拔对电气设备的影响当在高海拔地区使用电气设备时，其设备内部元器件如触头、线圈、导线等设备会随着海拔高度的不断升高而温升会不断增加，其递增率大概为海拔每增高100米，温升增加0.1～0.5℃，由于高海拔地区空气密度小，所以导致设备自然降温效率降低，当电气设备在室外安装时，由于海拔越高空气温度越低，对电气设备温升能起到补偿作用，一般问题不大，当电气设备在室内安装时，由于空气密度小，降温效率低的原因，设备的温度相较室外会增高，因此，室内电气设备一定要注意室内通风和设备增加冷却系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高原环境下的低压电器如何选择摘要：本文通过高原环境对低压电器产品影响因素的分析及适应性研究，提出了高原环境下使用低压电器产品应采取的对应措施：关键词：低压电器；高原环境；适应研究；影响分析随着科学的进步，各种施工设备的自动化程度越来越高，对电器的性能要求也日益提高。
高原空气密度低、含氧量少、昼夜温差大，以及气温、气压和空气密度等大气参数随海拔升高而递减，对所使用的低压电器设备有着不可低估的影响。
1 高原环境对低压电器产品的主要影响高原环境对低压电器产品的影响主要体现在温升、绝缘性能、接通能力和分断能力、对产品动作性能的影响、电寿命、对PLC的干扰。
1．1 温升海拔升高，空气密度降低，散热的对流作用减弱，对于以空气为冷却介质的电器其温升就会随之升高，额定容量下降，影响电器使用寿命。
海拔每升高lOOm，电器温升增加0．1～0．5 (一般在0．4 以下1；而气温随海拔高度的升高而降低，直减率为海拔每升高lOOm气温约降低0．6 ，可以部分补偿由海拔升高对电器温升的影响。
1．2 绝缘性能海拔升高，空气密度降低，空气的介电强度也相应下降，使空气间隔的放电电压明显降低，导致电器的外部绝缘强度降低，外绝表面及不同电位的带电间隙比较容易击穿，特别是对电气间隙和爬电距离的影响较大。
通常，电器间隙以电器承受所要求的冲击耐受电压来确定，而爬电距离以作用在跨接爬电距离两端的长期电压有效值来确定。
1．3 接通能力和分断能力空气压力和空气密度的降低，会对空气介质灭弧的开关电器灭弧性能造成影响。
这种影响来自两个方而，一方面会造成开关电器灭弧时间延长，触头烧损严重，从而使得接通和通断能力降低；另一方面有利于开关电器灭弧。
1．4 对产品动作性能的影响由于高原地区散热的对流作用减弱，且最低气温较低，日温差较大，会给一些低压电器产品的动作特性带来一定影响，如热磁式低压断路器的动作特性、热继电器的动作特性均会发生一定变化。
1．5 电寿命由于受高海拔地区极端最低气温过低及电器产品温升和灭弧时间的综合影响，高原环境会对低压电器产品的电寿命产生一定影响。
1．6 对PLC的影响高海拔地区灰尘、风沙等自然环境对PLC的影响尤为突出，使得磁盘和磁头上的灰尘过多，轻则出现内存数据丢失、逻辑运算结果错误，重则造成划盘。
灰尘对触点的接触阻抗有影响，它将造成键盘不能进行正常的输入操作，还特别容易破坏磁盘的磁记录表面。
在正常情况下操作的电脑系统，灰尘的沉积会在电子元件与空气之间形成绝缘层，阻碍元件产生的热量散发到空气中，使得元件的温度上升到超过额定值烧毁，很多芯片的损坏大都是由这个原因引起的。
磁盘驱动器等电机机械设备比电子电路的设备更容易发生故障，原因是磁盘驱动器含有机械运动的元件，容易因污染造成温度过高而损坏，造成磁盘数据的存取闲难。
空气相对湿度过低、干燥的环境，则会使机械摩擦部分产生静电干扰，损坏元器件，影响PLC的正常工作。
2 高原环境低压电器产品的适应性研究2．1 不同海拔高度对产品温升的影响熔断器：温升随海拔的升高(气压降低)而增加，基本上呈线性关系，在海拔4000m以上趋于平缓，温升值变化不大，温升值未超过国家标准极限值。
接触器：海拔升高，温度不断上升，开始上升的曲线较陡，3000m以上上升缓慢，4000m 以上略有下降，从温升值来看，最高已接近国家标准所规定的数值。
低压断路器：温升呈线性上升关系，从温升值来看，最高超过国家标准所规定的数值。
2．2 低压电器产品的动作特性对高原环境的影响主要分为两种：(1)由热元件作为主要脱口元件的产品：海拔升高后，对流散热能力减弱，致使热元件的动作时问加快，从而使产品的脱扣时间提前。
试验中，不同海拔下热继电器的同一倍数脱扣时间相当分散，但其脱扣时间均在国家标准的范闱内。
由于热继电器本身具有温度补偿并可以调节，但其自身动作误差较大，难以掌握海拔对其的影响规律，加之双金属片的质量不稳定和现场试验条件的不完善等因素均影响了试验结果。
(2)带电子脱口器的产品：高原环境对带电子脱口器的产品性能几乎没有影响，对电子式低压断路器，可以不进行调整。
2．3 接通分断能力的影响所有试品在不同海拔点的接通分断均顺利通过，从记录的交流接触器的燃弧时间统计数据来看，各点的燃弧时间相差不大，燃弧时间随海拔升高稍有增加，在4000m以上反而急剧下降(如图1)。
电磨损对比试验数据表明，随着海拔高度的上升，动触头电磨损量呈波动式上升，与燃弧时间的情况不同的是，在4000m以上急剧上升(如图2)。
以上试验可以认为海拔高度对电弧的燃烧时间的长短稍有影响，交流接触器的灭弧性能可不作修正，但须考虑接触器产品的温升影响。
2．4 外绝缘强度的影响对高原型电器外绝缘强度的试验，按标准规定的试验电压值，结合试验地点的海拔高度进行修正。
由于电器的外绝缘强度随海拔升高而降低，会危及电器的安全使用，因此，对电器外绝缘强度进行试验时，应以其外绝缘强度为重点，对电器的基准绝缘水平、放电电压合格值和保护水平等，一般不允许降低。
对高海拔地区电器外绝缘的选择，参考以下参数。
(1)对海拔1500～2000m、电压在35kV及以下使用的电力变压器、开关及互感器等，尚未发生由于高海拔影响造成的绝缘事故，说明其绝缘尚有一定的裕度，因此可选用一般产品。
(2) 对海拔1500m 以上、电压在1 lOkV以上，或海拔在2000m以上、电压在35kV以上使用的电器设备，有必要加强绝缘，可根据用电设备的重要程度和实际海拔高度，采用提高1级绝缘的办法。
(3)外绝缘试验电压的修正：高海拔地区电器内绝缘试验电压应与普通型产品相同；外绝缘试验电压应根据试验和使用地点的不同，在普通型产品标准试验电压的基础上修正。
3 高原环境下使用低压电器的对策3．1 温升补偿问题为减少高原环境对低压电器温升的影响，可采取：电器产品若在户内使用，建议按相关产品标准规定提高温升等级执行；在户外环境温度直减率影响下，对产品的极限温度有明显的补偿作用，建议户外使用的低压电器产品按相关产品标准规定执行，但应注意，户外使用低压电器产品要防止阳光直射，因为高原地区紫外线强，阳光直射可能会造成设备本体温度上升较多，增加电器设备的温升。
3_2 低压电器尽量采用动作特性受海拔影响较小的智能电子型产品。
3．3 电寿命电寿命是产品的一个综合参数，受产品的通断性能、短路分断性能、操作频率和次数、灭弧性能、温升性能等因素的影响，高原地区使用的低压电器产品作适当降容的方法较好，降容的数值由于产品结构、性能指标的不同各有所差异。
3．4 尽可能采用较高绝缘等级产品在高海拔地区使用未加强绝缘的普通型电器，对其外部绝缘进行工频耐压试验时，如使用标准试验电压值，可能无法满足试验值，甚至损坏电器设备。
此种情况下，可用公式：U~／／[1—0．01(H-IO00)]X~~1UU电压进行修正，并作为判断外部绝缘强度是否合格的依据。
式中一普通型电器在高海拔地区使用修正后的试验电压有效值(kV)；一在标准状况下规定的试验电压标准有效值(kV)；丑一使用处的海拔高度(m)；一安全系数，用于海拔3000m以上时，取0．95，用于海拔3000m以下时，取1。
3。
5 工作电流的阵容系数K电器产品的负载能力随着海拔的升高有着不同程度降低。
根据我国高海拔地区的环境及气象资料，低压开关电器在高海拔地区应用之工作电流的阵容系数=m，式中日一海拔高度(km)，△一与海拔2000m的高度差。
依据此公式计算出电流的阵容系数如表1。
3．6 最大额定工作电压的选用系数国产低压开关最大丁作电压系数选用K =1百，按此式计算出高海拔地区最大工作电压。
因为最大工作电压不能超过额定绝缘电压，对常用的380／400V额定工作电压并未产生相应额定绝缘电压，故不必降低使用电压。
3．7 分断能力阵容选择由于高海拔地区触头材料的熔点与沸点降低，在电弧电流高温的作用下，触头材料的升华比低海拔时快，触头材料损失严重。
因此，在高海拔地区，电器的分断能力应降低，电器的不同，分断能力降低的选择也不同。
①接触器的分断能力由使用类别和额定工作电流的倍数来决定。
在高海拔地区，接触器的工作电流降为I，p，其分断能力也应降低为NK~Ip (N为相应使用类别所要求的倍数)。
②断路器的情况与接触器不同，其分断能力是由断路器的灭弧结构形式来区别的，对于普通型即零点熄狐式断路器，其触头分断力来自两方面：触头弹簧反力和短路电流的峰值在触头回路中产生的电动斥力。
该断路器的分断能力受触头分断速度的限制，因而分断能力比较低，分断时产生的过电压也不高，一般能经受得住分断后介电强度的验证。
因为触头压力和回路电动力是由额定电流决定的，故该断路器的短路分断能力随海拔的升高按工作电流的阵容系数K 而减小；对于限流型断路器，可理解为把未受影响的冲击短路电流限制到较小的允通电流。
限流的方法很多，由于采取限流措施，触头实际分断的电流远低于预期电流，故限流断路器的分断能力考虑的主因不是电流本身，而是为了防止弧隙介质强度恢复不够，电弧电压上升太慢，导致电网电压对弧隙的重击穿。
因此，限流型断路器的分断能力随海拔的升高按最大额定工作电压的选用系数Ku而减小。
3．8 正确选择接地点，完善接地系统良好的接地是保证PLC可靠工作的重要条件，可以避免偶然发生的电压冲击危害。
接地的目的有两个，其一为了安全，其二是为了抑制干扰，完善的接地系统是PLC控制系统抗电磁干扰的重要措施之一。
PLC控制器与所控的各个设备同电位接地叫系统接地，其接地电阻值不得大于4Q，一般须将PLC设备系统地和控制柜内开关电源负端接在一起，作为控制系统接地。
参考文献：[1]Klavs Kosack(德)．低压开关电器和开关设备手册【M]．胡明忠，胡沫菲，译，北京：机械工业出版社，1993．[2]上海电器科学研究所．GB／T 14048．1—2006低压开关设备和控制设备[s】．北京：中国标准出版社，2007．[3]高低压电器设计手册编写组．高低压电器设计手册[M】．北京：机械工业出版社，1971．。
