“变频空调”工作原理:“变频”采用了比较先进的技术,启动时电压较小,可在低电压和低温度条件下启动,这对于某些地区由于电压不稳定或冬天室内温度较低而空调难以启动的情况,有一定的改善作用。由于实现了压缩机的无级变速,它也可以适应更大面积的制冷制热需求。

众所周知,我国的电网电压为220伏、50赫兹,在这种条件下工作的空调称之为“定频空调”。由于供电频率不能改变,传统的定频空调的压缩机转速基本不变,依靠其不断地“开、停”压缩机来调整室内温度,其一开一停之间容易造成室温忽冷忽热,并消耗较多电能。而与之相比,“变频空调”变频器改变压缩机供电频率,调节压缩机转速。依靠压缩机转速的快慢达到控制室温的目的,室温波动小、电能消耗少,其舒适度大大提高。而运用变频控制技术的变频空调,可根据环境温度自动选择制热、制冷和除湿运转方式,使居室在短时间内迅速达到所需要的温度并在低转速、低能耗状态下以较小的温差波动,实现了快速、节能和舒适控温效果。

变频电机和普通电机的主要差别在于普通电机的冷却风扇安装在电机轴,其转速与电机转速相同,而变频电机的冷却风扇单独设置,与电机转与不转无关。

用变频器调速,普通电机和变频电机没有什么不一样,不一样的只是普通电机转速一低,电机的冷却就差,转速低到一定程度,电机要过热。

因此,普通电机用变频器调速,一般情况必须控制转速至少要在额定转速的一半以上。至于超过额定转速,则不管对于调频电机或普通电机,都应该是不合适的。

自动变频与手动变频:手动控制一般是人的控制,自动控制一般是指依靠plc 、控制器控制。

如果是断点控制方法,你的手动控制功能只需要在变频器的控制接点上并连上按扭就行。如果是通迅控制,那么你的手动控制需要做在PLC 的输入端。变频器一般不支持通迅和断点双重控制功能。

变频器控制,DCS 肯定要有两根根启动信号线连接变频器接线端子,一根接公共端,一根接启动信号端子。可以从这两根线上考虑。

风机变频器:是为各类风机量身定制的一种专用型变频器。采用变频调速控制装置,通过改变风机的转速,从而改变风机风量以适应生产工艺的需要,而且运行能耗最省,综合效益最高。所以变频调速是高效的最佳调速方案,它可以实现风机的无级调速,并且可以方便的组成闭环控制系统、实现恒压或恒流量的控制。

电机转速与频率的公式

n=60f/p 上式中

n ——电机的转速(转/分); 60——每分钟(秒); f ——电源频率(赫芝);

p ——电机旋转磁场的极对数。极对数(电机级数)=1/2/3/4/5

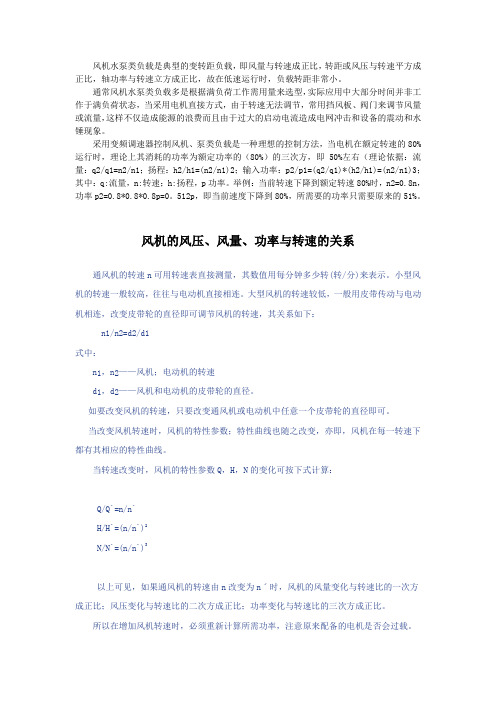

小型风机的转速一般较高,往往与电动机直接相连。大型风机的转速较低,一般用皮带传动与电动机相连,改变皮带轮的直径即可调节风机的转速,其关系如下:

n1/n2=d2/d1 式中:

n1,n2——风机、电动机的转速 d1,d2——风机和电动机的皮带轮的直径。 如要改变风机的转速,只要改变通风机或电动机中任意一个皮带轮的直径即可。当改变风机转速时,风机的特性参数;特性曲线也随之改变,风机在每一转速下都有其相应的特性曲线。

当转速改变时,风机的特性参数Q(流量),H (风压),N (功率)的变化可按下式计算:

Q/Q`=n/n` H/H`=(n/n`)2

文档

. N/N`=(n/n`)3

以上可见,若通风机的转速由n改变为nˊ

时,风机的风量变化与转速比的一次方成正比;风压变化与转速比的二次方成正比;功率变化与转速比的三次方成正比。

所以在增加风速计转速时,必须重新计算所需功率,注意原来配备的电机是否会过载。
