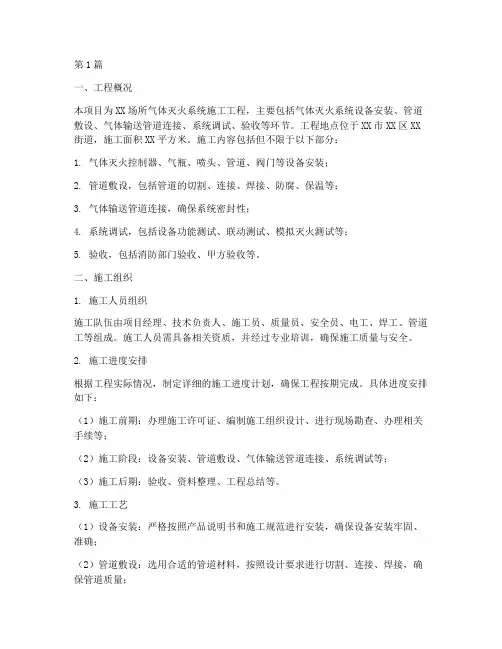

第1篇一、工程概况本项目为XX场所气体灭火系统施工工程,主要包括气体灭火系统设备安装、管道敷设、气体输送管道连接、系统调试、验收等环节。

工程地点位于XX市XX区XX 街道,施工面积XX平方米。

施工内容包括但不限于以下部分:1. 气体灭火控制器、气瓶、喷头、管道、阀门等设备安装;2. 管道敷设,包括管道的切割、连接、焊接、防腐、保温等;3. 气体输送管道连接,确保系统密封性;4. 系统调试,包括设备功能测试、联动测试、模拟灭火测试等;5. 验收,包括消防部门验收、甲方验收等。

二、施工组织1. 施工人员组织施工队伍由项目经理、技术负责人、施工员、质量员、安全员、电工、焊工、管道工等组成。

施工人员需具备相关资质,并经过专业培训,确保施工质量与安全。

2. 施工进度安排根据工程实际情况,制定详细的施工进度计划,确保工程按期完成。

具体进度安排如下:(1)施工前期:办理施工许可证、编制施工组织设计、进行现场勘查、办理相关手续等;(2)施工阶段:设备安装、管道敷设、气体输送管道连接、系统调试等;(3)施工后期:验收、资料整理、工程总结等。

3. 施工工艺(1)设备安装:严格按照产品说明书和施工规范进行安装,确保设备安装牢固、准确;(2)管道敷设:选用合适的管道材料,按照设计要求进行切割、连接、焊接,确保管道质量;(3)气体输送管道连接:采用专用连接件,确保连接密封性;(4)系统调试:对设备功能、联动性能、模拟灭火性能等进行全面测试,确保系统运行正常;(5)验收:按照国家相关规范和标准进行验收,确保工程质量。

4. 质量保证措施(1)严格按照国家相关规范和标准进行施工,确保工程质量;(2)选用合格的原材料、设备,确保施工质量;(3)加强施工过程中的质量控制,严格执行“三检制”(自检、互检、专检);(4)加强施工过程中的安全防护,确保施工安全。

5. 安全文明施工措施(1)建立健全安全管理制度,加强施工现场安全管理;(2)做好施工人员的安全教育培训,提高安全意识;(3)做好施工现场的文明施工,保持施工环境整洁;(4)做好施工过程中的环境保护,减少对周边环境的影响。
