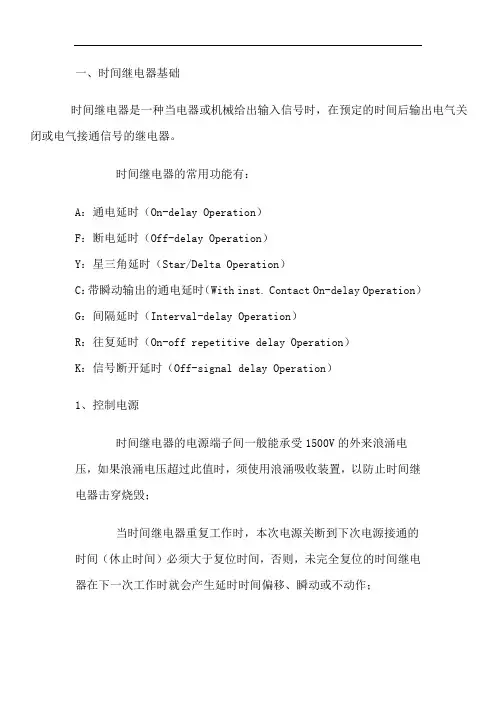

一、时间继电器基础时间继电器是一种当电器或机械给出输入信号时,在预定的时间后输出电气关闭或电气接通信号的继电器。
时间继电器的常用功能有:A:通电延时(On-delay Operation)F:断电延时(Off-delay Operation)Y:星三角延时(Star/Delta Operation)C:带瞬动输出的通电延时(With inst. Contact On-delay Operation)G:间隔延时(Interval-delay Operation)R:往复延时(On-off repetitive delay Operation)K:信号断开延时(Off-signal delay Operation)1、控制电源时间继电器的电源端子间一般能承受1500V的外来浪涌电压,如果浪涌电压超过此值时,须使用浪涌吸收装置,以防止时间继电器击穿烧毁;当时间继电器重复工作时,本次电源关断到下次电源接通的时间(休止时间)必须大于复位时间,否则,未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作;断电延时型时间继电器的电源接通时间必须大于0.5秒,以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载;时间继电器的电源回路一般情况下是高阻抗的,因此,切断电源后的漏电流要尽可能小(半导体或用RC并接的触点来开关时间继电器),以免有感应电压而假关断引起误动作(对于断电延时型而言,会产生断电后延时时间到但继电器不释放现象)。
一般情况下电源端子的残留电压应小于额定电压的20%,对断电延时型而言应小于额定电压的7%;时间继电器在完成其控制工作后,尽量避免继续通电。
到时后连续通电会使产品发热,从而加快电子元件老化,大大缩短使用寿命。
2、负载连接时间继电器的输出触点由于受产品体积的限制,往往负载能力不强,因此要对触点进行保护,可在触点两端并接吸收装置(如:RC、二极管、齐纳二极管等)。
不要用时间继电器去直接控制大容量负载,有的负载看上去不大,但由于负载电流特性而出现烧熔触点的现象,下表是负载形式和浪涌电流之间的关系。
继电器基础知识培训
特种继电器
总结词
具有特殊功能和用途的继电器,如温度 继电器、压力继电器等。
VS
详细描述
特种继电器是针对特定应用需求而设计的 继电器,具有特殊的功能和用途。例如温 度继电器可以检测温度并控制电路的通断 ,压力继电器可以检测压力并控制电路的 通断。这些特种继电器广泛应用于工业自 动化、环境监测等领域。
继电器还可以用于远程控制和监测电力系统,通过控制信号实现远程合闸、分闸等 功能。
在自动化控制系统中的应用
在自动化控制系统中,继电器 常用于控制各种设备的运行顺 序和逻辑关系。
通过继电器的触点可以控制电 磁阀、电机等执行机构的动作 ,实现自动化生产线和设备的 控制。
继电器还可以与其他传感器、 控制器等设备配合使用,实现 更复杂的自动化控制功能。
继电器基础知识培训
$number {01}
目录
• 继电器概述 • 继电器的工作特性 • 继电器的应用 • 继电器的维护与故障排除 • 新型继电器介绍
01
继电器概述
继电器的定义与作用
总结词
继电器是一种电子控制器件,用于实现电路的通断控制和转 换。
详细描述
继电器是一种由电磁铁和触点系统组成的电子控制器件,通 过输入电路的电流或电压信号来控制输出电路的通断状态。 它在自动化控制、电力系统和电子设备中广泛应用,用于实 现电路的自动切换、保护和控制等功能。
详细描述
当输入电路中的电流或电压信号达到继电器的设定值时,继电器内部的电磁铁产 生磁力,吸引触点系统动作,从而实现输出电路的通断控制。不同类型的继电器 工作原理略有不同,但基本原理相同。
02
继电器的工作特性
触点参数
1 3
触点材料
银氧化镉、银镍合金、点。
继电器基础知识大全.(DOC)
继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同,可以是交流电压,也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻,可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
4角继电器的工作原理及作用
7/11
工业自动化控制
• 机械设备启停:通过四角继电器实现对机械设备的远程启动与停止,提高操作效率和安全性。 • 信号转换放大:利用四角继电器将微弱信号转换并放大,确保在复杂工业环境中信号传输的
稳定性和准确性。 • 系统协调运作:四角继电器在多个子系统间建立联系,协调不同设备间的同步运行,优化整
• 定期维护:建议定期对继电器及其连接线路进行检查和清洁,以预防接触不良或腐蚀等问题, 保证继电器的稳定Leabharlann 行和延长使用寿命。10/11
Thank you!
个生产流程的协同工作。
8/11
四角继电器的选型与安装
选型要点
• 负载电流与电压:选择四角继电器时,需确保其额定电流和电压高于实际应用中可能出现的 最大值,以保证稳定可靠的工作状态。
• 环境温度与湿度:考虑安装环境的温湿度变化,选取能在极端条件下正常工作的继电器型号, 避免因环境因素导致性能下降或损坏。
• 外壳与接线端子:外壳提供保护和固定作用,接线端子用于连接外部电路,保证继电器与外 部电路的可靠连接。
5/11
工作原理概述
• 电磁吸引力的产生:当电流通过线圈时,产生的磁场会吸引铁芯,导致触点闭合,实现电路 的导通。
• 触点的开闭动作:触点通过磁场的吸引力实现闭合,断电时磁场消失,触点在弹簧作用下迅 速打开,切断电路。
• 自动调节与转换:继电器能够根据预设条件自动切换电路状态,用于电路的保护、自动化控 制和信号转换等多种场合。
3/11
继电器分类
• 按工作原理分:电磁吸合原理为核心,通过电流产生磁场,吸引铁芯使触点动作,实现电路 的通断控制。
继电器基础知识PPT课件
控制电流为交流的电磁继电器。按线圈电 源频率高低一般分50Hz、400HZ二种。 磁保持继电器(双稳态继电器)
利用永久磁铁或具有很高剩磁特性的零件, 使电磁继电器的衔铁在其线圈断电后仍能保持 在线圈通电时的位置上的继电器。
按外形尺寸分类
名
称
代 号
定
义
微型继电 器
W
最长边尺寸不大于10mm的继电器
Ra=R0[1+(Ta-20)]
式中:Ta为环境温度(℃)
为电阻温度系数(铜导线的温度系数是0.004/℃)
接触电阻的测量
测量动断触点接触电阻时继电器处 于不激励状态;测量动合触点接触电阻 时继电器处于额定激励状态。接触电阻 的测量一般采用电压-电流法(四端法)。 测量时,加到触点上的负载应符合产品 标准的规定。
时间参数的测量
时间参数的测量电路如图示所示, 也可以用其他合适的电子仪器、仪表代 替,但触点负载应为阻性,测动作、释 放及回跳时间用10mA × 6v(阻性负载), 测稳定时间负载为50μA × 50mV(阻 性负载)。仪器的分辩率为1μS。
(四)电磁继电器生产工艺简介
生产工艺流程 装配生产线 工装夹具 检验测试仪器
接触时差(不同时)
对于具有多组转换的继电器,最慢触点 的动作时间与最快触点的动作时间的差值。
动合触点(常开触点) 继电器处于动作状态时闭合,处于释
放状态时断开的一种触点。 动断触点(常闭触点)
继电器处于动作状态时断开,处于释 放状态时闭合的一种触点。 动触点
固定在动簧片上的触点,随衔铁运动 而移动。 静触点
动作(吸合)时间
处于释放状态(初始状态)的继电器, 在规定的条件下,从施加输入激励量规 定值的瞬间起到继电器切换的瞬间止的 时间间隔(不含吸合回跳时间)。
继电器基础知识大全
继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同,可以是交流电压,也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻,可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
继电器基础知识培训教材
•4.平衡力式继电器:继电器在释放状态下磁钢对衔铁的保持 力与吸合状态下极靴对衔铁的吸力大致相等(JQC-100M、JQC106M、JQC-181M等)
•5.舌簧继电器
2020/1/2
7
第一章 继电器的概况
•第四节 继电器的型号命名
名称
1、电磁继电器
主称
基本型号
形状特 分隔 设计 防护 系列
也就多了一处控制点。 接片、托片与接线脚之间点焊的连接
处是接触系统导电导热的一个瓶颈,因此点焊连接较多用于中
小功率继电器。
②、钎焊连接
优点:各接触片之间的尺寸易于保证,与接线脚连接的故障率
低于点焊,连接处的导电导热较好;
缺点:钎焊时加的焊剂如清洗不干净对接触片是一个较大的污
染;焊接强度偏低,触点压力变化大。
2020/1/2
6
第一章 继电器的概况
•制继电器的动作(GK-1、GK-2、GK-3等);
•b.风速继电器:由风流量的大小来控制继电器的动作(JF-1、 JF-2)。
•继电器按机构形式分:
•1.拍合式继电器:继电器的衔铁围绕支点旋转一定的角度 (JZX-145M);
•2.平衡旋转式继电器:衔铁围绕通过其质量中心的转轴旋转 (JRW-3M、JZC-023M、JZC-064M等);
比较机构 执行机构
•图2 继电器工作原理方框图
•图中X为输入参量,例如电、磁、温度、光、声、气压、水 压、加速度、风速等,对电磁继电器而言,X为线圈的电流值 或线圈电压值;Y为继电器触点回路的电流值。
•感应机构:接受输入信号,并将信号转换为使继电器动作的 物理量。例如电磁继电器的电磁机构、加速度继电器的配重块 等;
时间继电器基础知识
时间继电器基础知识1、专业术语1、数字设定一种设定方式,其设定的量值是离散的数据。
整定采用的操作件可以是指轮开关、波段开关和按键等,指示量是数据。
2、旋钮设定一种设定方式,其设定的是连续量,指示量是刻度。
3、通电延时接通继电器控制电源实现的延时。
4、接通延时仅接通继电器控制电源时并不开始延时,只有再接通某一外加信号或接通某一线路后才开始的延时。
5、断电延时继电器控制电源断开瞬间开始的延时。
6、往复延时继电器在接通控制电源或接通某一外加信号或接通某一路线后,按延时(T )→输出转换→延时(T )→复位的自动的往复循环动作。
其中的延时时间T 与T 不必相等。
7、延时状态继电器在延时过程中的状态。
8、复位时间继电器从最终状态恢复到初始状态所需的时间。
9、延时重复误差在规定的基准使用条件和给定的置信度要求下,重复延时时间的变差。
10、整定误差在基准使用条件下,延时整定值与实际延时平均值之差。
11、电压波动误差继电器在允许的控制电源电压波动范围内的延时时间与基准使用条件下的延时值之差。
12、电压波动误差继电器在允许的控制电源电压波动范围内的延时时间与基准使用条件下的延时值之差。
13、温度为20℃±5℃、允许控制电源电压为额定值的85%和110%波动,正常工作。
14、振动继电器按GB/T 2423.10 规定的要求安装在振动台上,振动方向为上下、左右、前后三个方向,每一个方位持续振动时间为10 min,共30 min,其中包括:a)继电器输入端施加额定电源电压,使执行继电器处于吸合状态,三个方位各5 min;b)继电器不加控制电源电压,延时常闭触头通额定工作电流,三个方位各5 min。
15、冲击继电器按GB/T 2423.5规定的要求安装在冲击机上,冲击方向为上下、左右、前后六个方向,各冲击6次,其中包括:a)继电器不施加额定控制电源电压,延时常闭触头通额定工作电流,六个方向各3 次,共18 次;b)进行工作状态下的冲击试验时,对继电器施加额定控制电源电压,并使执行继电器处于吸合状方向各3次,共18次。
继电器的基础知识
继电器的基础知识————————————————————————————————作者: ————————————————————————————————日期:继电器的基础知识一.继电器的历史发展过程继电器在电力系统中起着非常重要的作用,它是保证供电可靠性的基础。
历史上,它经历了三个阶段,即电磁(式)继电器,静态型继电器,微机型继电保护。
ﻫ电磁(式)继电器(electromagneticrelay)ﻫ是利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。
他的主要工作原理是靠机械部件的运动产生预定响应,主要结构部件有线圈(电流流过形成电磁铁)、可动铁片、弹簧、触点等构成。
国际上,对于电气继电器标准的需求可追朔到十九世纪四十年代,当时继电器仅有机电式继电器,直观的机械动作原理,简单的试验方法,工艺、设计和制造水平成为继电气动作特性的主要决定因素。
随着动作原理的设计形式不同,分为电磁式继电器、磁电式继电器、感应式继电器、电动机式继电器等。
又根据功能不同,分为差动继电器、跳闸继电器、阻抗继电器、电抗继电器等。
ﻫ50年代,我国工程技术人员创造性地吸收、消化、掌握了国外先进的继电保护设备性能和运行技术,建成了一支具有深厚继电保护理论造诣和丰富运行经验的继电保护技术队伍,对全国继电保护技术队伍的建立和成长起了指导作用。
阿城继电器厂引进消化了当时国外先进的继电器制造技术,建立了我国自己的继电器制造业。
因而60年代是我国机电式继电保护繁荣的时代。
ﻫ静态型继电器(staticrelay)ﻫ静态型继电器是相对于电磁(式)继电器那样靠机械部件运动的有触点继电器来说,它是由电子(电模拟量例如电流或电压)、磁(磁通量)、光(光通量)、或其它无机械运动的元件产生预定响应的一种电气继电器。
随着半导体器件(二极管、晶体管、电阻及电容等分离元件)和60年代初级规模的集成电路的出现,并且这些元件愈来愈多的应用于继电器中,为了区别能用肉眼判断机械动作的电磁型继电器才引入了“静态继电器”的概念。
继电器的使用和操作技巧
高效化发展趋势
提高继电器的响应速度和使用寿命 降低功耗和发热量 提高可靠性和稳定性 集成化设计,实现多功能一体化
微型化发展趋势
随着电子技术的发展,微型化趋势越来越明显 微型继电器具有体积小、重量轻、功耗低等优点 微型继电器在航空航天、通信、医疗等领域有着广泛的应用前景 微型继电器的发展需要克服技术难题,如可靠性、耐久性等
湿度:避免过高湿度导致继 电器内部短路或腐蚀
环境温度:适宜继电器正常 工作的温度范围
电磁干扰:远离强电磁场, 防止干扰继电器正常工作
机械振动:避免剧烈振动导 致继电器内部结构损坏或接
触不良
继电器使用安全规范
确保继电器的额定电压和电流与实际使用环境相符 避免在潮湿、高温、腐蚀性环境中使用继电器 操作继电器时,务必遵守安全操作规程,确保人身安全 定期检查继电器的接线端子,确保连接牢固可靠 继电器出现故障时,应及时更换或维修,避免影响设备正常运行
20XX
THANK YOU
汇报人:XXX
继电器在智能电网中的应用
家用电器领域应用
洗衣机:继电器用于控制电机和进水阀 电冰箱:继电器用于控制压缩机和风扇 空调:继电器用于控制压缩机和风扇 微波炉:继电器用于控制磁控管和定时器 电热水器:继电器用于控制加热器和水温 电视机:继电器用于控制电源和频道切换
汽车电子领域应用
汽车电子系统中继电器的作 用和功能
20XX
继电器使用和操作技巧
汇报人:XXX
目录
01
继电器基础 知识
02
继电器使用 注意事项
03
继电器操作 技巧
04
继电器应用 案例分析
05
继电器发展 趋势与展望
01
继电器基础知识
继电器基础知识
D
B
Z
C
(三)电磁继电器参数检测方法
依据的标准 GB/T10232-94 IEC255-7 《电气继电器 第7部分:有或无机电继电 器测试程序》 产品企业标准
试验的标准条件 温 度:15~35℃ 相对湿度:25%~75% 大气压力:86~106Kpa 当继电器处于超出标准条件下测试时, 继电器的技术指标将可能会发生偏差。
◆继电器发展史 ◆继电器的用途
继电器的用途很多,可以归纳为: ●输入与输出电路之间的隔离; ●信号转换(从断开到接通,或反之); ●增加输出电路(即切换几个负载或切换不同电源负载); ●重复信号; ●切换不同电压或电流负载; ●保留输出信号; ●闭锁电路; ●提供遥控。
◆公司现有产品
●通用功率继电器、 ●汽车继电器、 ●通讯继电器、 ●固态继电器、 ●密封继电器、 ●时间继电器、 ●插座 共七大类、80多个系列、15000多种规格, 并以每年开发5-8个新产品系列的速度增长。 产品均通过美国UL、CUR、德国VDE、TUV、 中国CQC等国内外安全认证, 广泛应用于工业控制、汽车、通讯设备、 家用电器以及仪器仪表等领域。
3
4 5 6 7 8 9 10 11 12
混合式继电器
高频继电器 同轴继电器 真空继电器 温度继电器 电热式继电器 光电继电器 极化继电器 时间继电器 舌簧继电器
由电子元件和电磁继电器组合而成的继电器。一般,输入部分由电子 线路组成,起放大、整流等作用,输出部分则采用电磁继电器。
用于切换频率大于10kHz的交流线路的继电器。 配用同轴电缆,用来切换高频、射频线路而具有最小损耗的继电器。 触点部分被密封在高真空的容器中,用来快速开、闭或转换高压、高 频、射频线路用的继电器。 当外界温度达到规定要求时而动作的继电器。 利用控制电路内的电能转变成热能,当达到规定要求时而动作的继电 器。 利用光电效应而动作的继电器。
继电器模块的正确接线方法
继电器模块的正确接线方法一、继电器模块基础知识。
1. 继电器模块是啥。
继电器模块就像是一个小管家,在电路里起着非常重要的作用。
它能以小电流控制大电流,就好比四两拨千斤。
简单来说,就是用一个较弱的信号去控制一个强大的电路的通断。
1.2 为什么要正确接线。
这就好比盖房子要打好地基一样,正确接线是保证继电器模块正常工作的基础。
如果接线错了,那就像火车跑错轨道,整个电路系统可能就会乱套,甚至还可能损坏设备,这可就赔了夫人又折兵啦。
二、继电器模块接线前的准备。
2.1 了解继电器模块的引脚。
继电器模块的引脚就像人的手脚一样,每个都有自己的功能。
一般来说,有控制端引脚和被控制端引脚。
控制端引脚就像是指挥官,用来接收控制信号;被控制端引脚则是实际执行电路通断任务的。
要先把这些引脚的功能搞清楚,不能像没头的苍蝇一样乱接。
2.2 工具准备。
接线的时候,工具可不能少。
得准备好螺丝刀、剥线钳这些基本工具。
这就像厨师做菜得有锅碗瓢盆一样。
螺丝刀用来拧紧螺丝,保证接线牢固;剥线钳用来剥开电线的外皮,让电线能顺利接到引脚上。
2.3 安全措施。
安全第一嘛。
在接线之前,要确保电路是断开的,这是最基本的常识,可别大意失荆州。
如果不小心在带电的情况下接线,那就像在雷区里跳舞,非常危险。
最好再戴上绝缘手套,给自己多一层保护。
三、继电器模块的正确接线步骤。
3.1 控制端接线。
首先接控制端。
如果是用单片机或者其他控制设备来控制继电器模块,要把控制信号的线准确接到控制端引脚。
这一步得小心翼翼,就像给精密仪器做手术一样。
线要接得牢固,不能松松垮垮的,不然信号传输可能会出问题,就像打电话信号不好一样让人着急。
3.2 被控制端接线。
接下来是被控制端的接线。
要把需要被控制通断的电路的线接到被控制端引脚。
这里要注意电路的电压和电流是否在继电器模块的承受范围之内。
如果超过了,那就像小马拉大车,继电器模块可能会不堪重负,最后累垮了。
而且接线的时候,要按照正负极性正确连接,可不能颠倒黑白。
继电器基础知识
继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ,但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ,但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
继电器基础知识大全
继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同,可以是交流电压,也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻,可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
继电器工作原理及特性原理
我们生产世界上,客户最满意的产品
根据负载设计触点外形尺寸
额定负载 形式 接点直径
线圈功率(毫瓦mw) 外形尺寸
20A
RF Φ4.5±0.05
900
16A
RF Φ3.3±0.05
500
10A~15A RE Φ3.5±0.03(固) 150,200,360.300 Φ3.4-0.03(可)
4.5*1+2.5*1.3(可) 4.5*0.9+2.5*1.65(固) 3.3*1+1.8*1.3(可) 3.3*0.9+1.8*1.65(固)
我们生产世界上,客户最满意的产品
继电器基础知识及工作、特性原理
我们生产世界上,客户最满意的产品
内容概要
继电器的定义 继电器的工作原理 继电器的结构及应用范围 继电器开发设计选材基础知识 主要技术特性参数原理、专业术语 继电器的使用方法及注意事项 继电器的失效模式、原因和对策
我们生产世界上,客户最满意的产品
继电器的工作原理
灯
复位弹簧
线线圈圈
我们想象一下用开关S1和继电器来打开灯的情形吧!
1)按下S1(ON)。 2)电源电流进操作线圈, 把铁芯磁化。 3)由于电磁力的作用, 铁片被铁芯吸引。 4)铁片被吸引到铁芯之后, 可动接点和固定接点接触, 灯光亮起。 5)如果返回S1(OFF), 操作线圈的电流消失,吸附铁片的力消除, 由于复位弹簧 的作用力,恢复到原来状态 。 6)如果铁片恢复原来状态, 接点部将分离, 灯光熄灭。
①直流电磁继电器:输入电路中的控制 电流为直流的电磁继电器。
我们生产世界上,客户最满意的产品
继电器的定义
②交流电磁继电器:输入电路中的控制电 流为交流的电磁继电器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6.线圈功耗,最大负载
(Coil Power, Rated Loading )
线圈电阻:R[Ω] 电压:V[V]
额定电流: i[A]
线圈功耗 :在额定电压作用下,继 电器线圈所消耗的功率。 最大负载电流:指继电器触点能可 靠切换的最大电流。 最大负载电压:指继电器触点能可 靠切换的最大电压。 最大切换功率:指继电器触点能可 靠切换的最大功率。 触点额定负载:指继电器进行电寿 命试验时采用的负载电压、电流值。
2.电寿命
试验方法 :在标准试验条件下,触点
加额定负载,线圈激励值为额定电压, 以规定的负载比和通断频率进行触点开 闭循环,在完成 10% 、 50% 、 75% 、 100% 的规定循环次数时,检查触点的 工作情况,按规定失效判据判断继电器 是否达到规定的电寿命要求。
说明:1)负载占空比一般为50%,也可以15%、
( Coil Power, Rated Loading )
1.接触电阻(Contact Resistance)
接触电阻(CR) :在规定的测量条件下 测量得到一对闭合触点间的电阻值。 无特殊要求,使用厂家可采用24VDC (6VDC)、1A条件检测接触电阻或 用LED检测通断。 接触电阻Rk是收缩电阻Re和表面膜电 阻Rf的总和 Rk=Re+Rf ※继电器触点構成
八.电磁继电器试验简介
参照GB/T10232-94有或无机电继电器测试程序
1. 温升试验 2.电寿命
3.机械寿命
1.温升试验 试验目的:测定继电器线圈温升是否超过极限值。 试验方法:在规定的温度下,将继电器放置在20×20×20cm的封
闭箱体内,触点加额定负载电流,线圈加规定的激励值,当线圈 达到热平衡时,测得线圈电阻,求出线圈温升。 说明:一般情况下,环境温度为室温,线圈加额定电压。有些厂 家采用环境最高温度为测试温度,得出线圈温升较低。有些厂家 采用线圈加 110% 额定电压测试,得出线圈温升较高。继电器线圈 达到稳定温升时间约2小时。
电压(%)
额定电压 100
动作电压规格上限 动作电压
释放
释放电压规格下限
时间[ms]
A常开触点
OFF ON
ON
B常闭触点
OFF
时间[ms]
3.绝缘电阻・耐电压
线 圈 部 分 触 点 部 分
(Insulation Resistance Dielectric Strength)
绝缘电阻:在相互绝缘的导电 部分之间用规定的直流电压测 量时所呈现的电阻值 耐电压:又称抗电强度,是指 介质材料在不失效的情况下所 能承受的最大电压梯度(一般 情况下,常开触点间、触点组 间、触点线圈间介质耐压为不 同值)。
N
鉄片
S
一.电磁原理(磁路部分)
磁力线密度越大, 磁场强度越强
U磁 石
作用点 支点
b
力点
a
二. 杠杆原理(接触部分)
2.工作原理
继电器
复归弹簧
④ ③ 磁化 ①
电压
⑥
负载
电磁力
动触点
静触点
⑤
② 电流
接点ON
负载电源
开关
电
线圈电源
磁
力
机械运动
控制电路
四 继电器典型结构及特点
1.继电器的组成
2 3 6 9 5 7 4 8 11 12 10
a触点:常開接点 b触点:常閉接点
表面膜电阻
※接触电阻是继电器重要的参数
c触点:切替接点
(Operate 2.动作・释放电压
Voltage,Release Voltage) 动作电压(OV):继电器所有接点 从复归状态到达工作状态时线圈 所需电压的最小值,通用继电器一 般规定为75%~80%额定电压。 释放电压(RV):继电器所有接点从 工作状态到达释放状态时线圈所 需电压的最大值,一般规定为 5%~10%额定电压。
※触点组与线圈组间是绝缘的
4.额定电压
(Rated Voltage)
线圈电阻:R[Ω] 电压:V[V]
额定电流: i[A]
额定电压:继电器正常工作时所 规定的线圈电压的标称值 额定电流:继电器正常工作时所 规定的线圈电流的标称值 欧姆定理:i=V/R (V=i×R)
如:DC24V R=650 Ω 时 i=24/650 ≒ 0.037 A = 37mA
机械性能。
试验目的:评定继电器在额定激励条件下,在全部扩展的循环次数内的 试验方法:在常温状态下,触点不加负载,线圈激励值为额定电压,以
规定的通断频率进行触点开断循环,在完成10%、50%、75%、100%的规定循 环次数时,检查触点的工作情况,按规定失效判据判断继电器是否达到规定的 机械寿命要求。 1)通断频率一般选用18000次/小时。 2)失效判据:触点不通、吸合电压高于最大吸合电压、释放电压低于 最小吸合电压、绝缘电阻不良等。 3)循环次数:一般为106或107次
③、动片刀数
1:单刀 2:双刀 3:叁刀 4:肆刀
⑥、触点形式
无:转换型
B:常闭型
M:常开型
继电器选用的注意事项
※ 标准密封型,通常透气孔未密封,若 继电器需高液位清洗,请告知制造厂透 气孔须密封,方可正常使用。 制造厂商不推荐使用全密封继电器 ※ 生产时需注意详细的技术要求
六 继电器的主要参数
10.2
1
13
4.0±0.1
1±0.1
R0.5 0.45±0.1 18.2 0.3±0.1 0.3±0.1 1±0.1
SJ电磁继电器
电磁系统
接触系统
基础防护部分
线圈(引线脚)、铁心、 动、静接点,端 基座,外壳 轭铁、衔铁(此处在 子脚 接系统中)及气隙 返回机构:簧片脚,推片,挂勾
15
2.部品及材料
C脚 静点 动点 A脚 铁芯 簧片 挂钩 衔铁 轭铁 推片 外壳 骨架 基座 序号 名称
COIL TERMINAL FIXED CONTACT MOVEALBE CONTACT TERMINAL A CORE SPRING HINGLE SPRING ARMATURE YOKE CARD CASE BOBBIN BASE 英文对照
继电器就是一个电子开关
图片说明 • 青蛙跑步是“跳”,人跑步是“跨”。 它们的共同点是都实现了距离的跨越。 而接力赛和“一骑红尘妃子笑,无人知 是荔枝来”中用来传递荔枝的马匹和驿 站都有“接力”和“传递”之意。 • 继电器的英文“Relay”即取此意,只 不过继电器所用的介质(工具)是电、光、 磁、热等,传递和控制的是电路或信号。
对各种输入参量的通用选用注意事项
1、线圈电阻随环境温度的变化而变化,对继电器吸动、释放电压有一定的影响,不 同继电器的影响程度不同。不考虑结构影响,70℃下的吸合电压一般比20℃下的 吸合电压高20%左右。 2、在继电器常开触点闭合后,一般要求线圈上应施加最低动作电压以上电压,最好 为额定电压,不推荐使用低保持电压,因为这样会减弱产品抗振性及承载能力。 3、长期施加在线圈上的电压值,一般应小于120%额定电压,若需达到130%额定电 压及以上值时,应与生产厂协商。特别在高温下应考虑开关触点回跳的影响。 5、用可控硅控制交流负载继电器的线圈时,可能造成每次在负载的同一相位开断, 若正好为负载电压的峰值,继电器寿命将大大缩短。还应避免可控硅误触发。 6、直流继电器释放电压一般为5%-10%额定电压,交流继电器释放电压一般为10%30%额定电压。当线路上剩余电压过大,会造成继电器不释放。 7、电压规格的选用应尽量采用通用规格,直流为12VDC、24VDC,交流为110VAC、 220VAC。 8、当继电器线圈通电一段时间后,线圈发热。这时进行继电器触点切换动作,其吸 合电压高于冷态吸合电压,可能造成继电器不动作。
2.输入参量
不同类型的电磁继电器的输入参量分为:交流输入参量、直流输入参量、脉冲输入 参量。 在选用时考虑以下参数: (1) 线圈参数 吸合电压、释放电压、线圈功率、线圈电阻 (2) 触点参数 触点容量、接触电阻、最大开关电流与电压 (3) 特性参数 吸合时间、释放时间、环境温度、环境湿度 耐压、绝缘、耐冲击、耐振动 机械寿命、电气寿命 (6) 交流继电器的工作电流 (7) 线圈温升 (8) 交流输入参量的频率 (9) 脉冲输入参量的脉宽
5.衔铁跟踪:触点压力.触点距间隔
(Armature Follow:Contact Pressure,Contact Gap)
AF:衔铁的移动量 (FOLLOW)
CP:触点间 相互作用之力
①释放状态
②触点ON
③完全动作状态
※AF ∝ CP (正比关系)
衔铁跟踪(AF):触点刚接触后,继续沿动接触片运动方向前进的规定位移 触点压力(CP):在给定条件下,处于闭合位置的两个触点间的相互作用力 触点间隙(CG):在给定条件下,当触点断开时,触点之间的间隔
0.45铜包线钢 银合金 银合金
材料
备注
3.典型结构及特点
以磁路系统分 拍合式(SRU) 推动杆式(SJ)
以密封形式分 • 非密封继电器 • 密封继电器 。全密封继电器
五 电磁继电器型号命名及标记方法
各国各继电器生产厂商对各自 的继电器均有不同的命名和标志 方法。但总体均由①产品型号; ②封装形式;③动片刀数;④线 圈额定电压;⑤线圈功耗;⑥触 点形式六部分组成。
二
继电器的作用与用途
航空航天
作用: 1)输入与输出电路之间的隔离 2 )信号转换(从断到接通或反之) 3)增加输出电路(即切换几个 负载或切换不同电源负载) 4)重复信号 5)切换不同电压或电流负载 6)保留输出信号 7)闭锁电路 8)提供遥控
器
家 用 电
电报电话 系统
汽 车
三 继电器工作原理
1.两个基本原理
一 继电器定义
