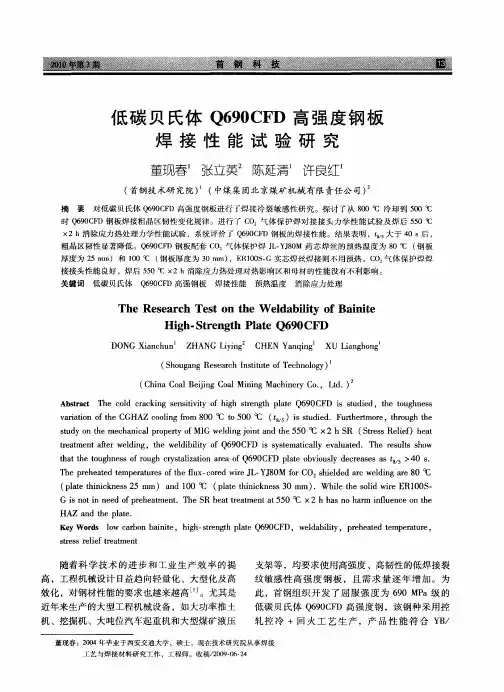

低碳贝氏体Q690CFD高强度钢板焊接性能试验研究

低碳贝氏体Q690CFD高强度钢板焊接性能试验研究
t a n f rw lig h edbly o 6 0 F sss m t a y eautd h eut so r t t t edn ,tew liit fQ 9 C D i yt ai l v a .T ersl hw e me a e i e cl l e s
ta tetu h eso ru hcyt i t nae f 6 0 F l eo v ul dcess st5 4 . hth g n s f o g rs l a o rao 9 C D pa bi s erae 8 > 0 S o azi Q t o y a /
随着 科 学 技 术 的 进 步 和 工 业 生 产 效 率 的 提 高 ,工 程机 械设 计 日益趋 向轻 量 化 、大 型化 及 高
支架 等 ,均要 求 使用 高 强度 、高韧性 的低 焊接 裂
纹敏感 性 高 强 度 钢 板 ,且 需 求 量 逐 年 增 加 。为 此 ,首钢 组 织 开 发 了 屈 服 强 度 为 6 0 MP 9 a级 的
T e p e e td tmp rtrso ef x c rd w r L YJ 0 frC h rh ae e eaue f h u — oe ieJ . 8 M o O。s ile r l igae8 ℃ t l h ed da cwedn r O
( l etii n s 5mm)a d 10℃ ( lt tiik es 0m .Whl tesl i R10 - pa ne es t h k 2 n 0 pa nc n s 3 m) eh i o dwr E 0 S eh i e
Hih Sr n t lt 9 F g - te ghP aeQ6 0 D C
DONG a c u Xi n h n ZHANG y n Lii g CHEN n i Ya q ng XU i n h n La g o g

Q690高强度钢板焊接工艺分析

Q690高强度钢板焊接工艺分析

chloride in water are discussed.
KEYWORDS:cyanogen chloride;isonictinic-barbituric acid spectrophotometry;precision;recovery rate
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Welding Technology of Q690 High-strength Steel Plates
LIN Yunfeng
ABSTRACT: With the rapid development of coal mining,Q690 high-strength steel plates have been widely applied in hydraulic
0.29 0.30 0.30 0.31 0.29 0.30 0.31 2.7%
0.70(mg/L)
0.71 0.68 0.66 0.72 0.67 0.69 0.70 3.1%
3.2 回收率测定
加标样品制备:在 100 mL 容量瓶中分别加入 8,10,30 mL氰
化物标准溶液(1.00 mg/L),用浓度为 0.050 mg/L 的水样(人工配
接电流上限为 300 A,电压 28~30 V;④焊接速度 350~450 mm/min;
气体流量 15~20 L/min;喷嘴高度 10~15 mm。
(8)焊接顺序:打底焊先立缝后横梁,最后是纵缝;填充焊,
先横缝再纵梁,最后是立缝。大于 1 m 长焊缝采用分中对称退焊法。
(9)应力集中处不允许引弧、收弧,无论是点固、打底还是填
0.080(mg/L) 0.10(mg/L)

Q690D多道次GMAW接头的组织和力学性能

Q690D多道次GMAW接头的组织和力学性能

Q690D多道次GMAW接头的组织和力学性能
刘五兵;王世清;李方坡
【期刊名称】《热加工工艺》
【年(卷),期】2024(53)3
【摘要】在无预热和焊后热处理的条件下,采用熔化极气体保护焊(GMAW)和CHW-80C1实芯焊丝对20 mm厚Q690D热机械轧制钢板进行多道次焊接试验,分析该钢焊接接头的组织转变特征和冲击性能。

结果表明,采用CHW-80C1焊丝可获得成型优良的焊接接头;Q690D各道次的焊缝组织相似,均由粒状贝氏体和少量的针状铁素体、先共析铁素体组成;热影响区由粒状贝氏体、针状铁素体、先共析铁素体及M-A组元组成。

焊缝与细晶热影响区的冲击吸收功相对于母材的有一定幅度的下降,焊缝与细晶热影响区的断裂类型均为韧性断裂。

【总页数】5页(P53-56)
【作者】刘五兵;王世清;李方坡
【作者单位】西安石油大学材料科学与工程学院;中国石油集团石油管工程技术研究院
【正文语种】中文
【中图分类】TG444.77
【相关文献】
1.高强钢多道焊接头显微组织及力学性能
2.多层多道焊接DH40船用钢接头组织及力学性能
3.Al-Zn-Mg合金厚板多层多道TIG焊接接头的显微组织与冲击力学性能
4.AZ31B镁合金DE-GMAW焊接头组织与力学性能研究
因版权原因,仅展示原文概要,查看原文内容请购买。

Q690D高强度结构钢焊接技术共5页word资料

Q690D高强度结构钢焊接技术共5页word资料

Q690D高强度结构钢焊接技术Abstract: this article simply introduces Q690D high strength structural steel welding technology application in the actual work.1. 工作概况Q690D是船用牌号的淬火回火高强度结构钢,强度等级(s≥690N/mm ),相应于EN-10137《I淬火回火或沉淀硬化高强度结构钢板和宽平板供货技术条件》中的S690Q(S690QL)钢。

在隧道设备制造中将会有广泛的应用,尤其在盾构机和TBM生产中这种高强度结构钢用于焊接结构,确有其经济技术优势。

但其对焊接技术要求较高,焊接工艺参数控制较严,焊接生产过程温度控制比较严格。

2. 材料的基本性能2.1 Q690D的化学成分表1Q690D的理论化学成分%(实际中不大于)①表2Q690D(32mm)实际化学成分(%)表4Q690D力学性能实验结果报告表2表3表4主要就刀盘焊接是用到的部分Q690D材料的实际化学成分和力学性能。

由于表中数据是抽样试验得到的数据,我们在实际焊接生产中根据国标中Q690D成分和力学性能数据为计算依据实际抽样数据为参考制定焊接工艺。

2.2. Q690D钢的焊接特点2.2.1 碳当量(Cet)的计算标准合金系的CET按德国SEwo88(可焊细晶粒钢的加工准备及熔焊规程》碳当量计算公式②:CET=C+(Mn+No)/16+(Cr+Cu)/20+Ni/40计算可得MaxCet=0. 48%大于0.45%,(75mm板Cet=0.39%,32mm板Ceq=0.40%) ,可见Q690D钢材的淬硬性倾向明显,焊接性能不是很好,需采用适当的预热和控制线能量等措施;其目的是为了降低焊接接头的冷却温度,以减小淬硬倾向,防止生成裂纹。

2.2.2Q690D钢焊接容易出现的问题Q690D钢合金成分丰富,强度等级高,焊接接头热影响区淬硬倾向大。

不同使用状态下Q690CFD高强钢的焊接接头性能

不同使用状态下Q690CFD高强钢的焊接接头性能

不同使用状态下Q690CFD高强钢的焊接接头性能屈朝霞许磊王海涛(宝钢研究院焊接与表面研究所,上海201900)摘要针对煤矿机械、港口机械等对低成本焊接结构用高强钢的需求,宝钢开发了低成本TMCP.HJ强钢Q690CFD,具有优异的综合力学性能和抗冷裂纹性能。

但是该钢具有一定的淬硬倾向,焊后进行热处理对其接头的力学和使用性能至关重要。

在制造过程中,根据用户不同的服役条件,焊接结构要求不同的使用状态, 比如焊态、消氢处理态和消应力处理态。

本文按照相关的国家标准,采用宝钢开发的配套气体保护焊丝BH700-IL分析了不同使用状态,包括焊态、300°C消氢和580°C消应力处理下Q690CFD 接头的性能。

结果表明,焊态、消氢态和消应力态下,接头的力学性能均满足相关国家标准;相比起来,按接头性能优劣来分,从好到差的顺序为:消氢态、焊态、消应力态。

消氢态可以一定程度上增加接头的冲击性能,但消应力处理使接头的冲击性能变差。

关键词焊态,消氢处理,消应力处理,Q690CFD,接头性能引言随着机械工业生产迅猛发展,现代工程机械和煤矿机械等的焊接结构向着日益大型化、轻量化的趋势发展。

钢材的强度级别越来越高。

不仅要有良好的综合力学性能,而且要有良好的加工工艺性能,比如良好的焊接性⑴2】,应对这种需求宝钢开发了80kg级超低碳贝氏体钢Q690CFDo该钢碳当量低、强度高并且具有良好的塑韧性。

在高强钢用板的制造加工过程中,根据用户不同的服役条件,焊接结构要求不同的使用状态,比如焊态、消氢处理态和消应力处理态。

消氢可促进扩散氢溢出,防止冷裂纹;消应力处理可以消除焊接内应力,提高构件的尺寸稳定性,增强抗应力腐蚀性能,改善接头组织及力学性能,提高结构件长期使用的质量稳定性和工作安全性等⑶。

但是消应力处理有可能引起接头强度下降、晶粒长大,韧性下降等问题同。

因此焊后不同的使用状态下接头性能是否满足要求,需要进行探讨并给用户以指导。
