机械制图图样的基本表达方法
机械制图表达方法
宽相等
长对正
宽相等
高平齐
主视图
右视图
3.第三角画法与第一角画法的比较
第三角画法
后
上
第一角画法
上
左
俯视
前
上
右 左
上
左 主视
右
下
前
后
左
右视 下
⑴ 视图的名称和位置关系不同 ⑵ 反映机件的部位有所不同
主视
下 后
俯视 前
右后
前
左视 下
右
4.第三角画法中六个基本视图的配置
俯视
高平齐
左视
主视 仰视
长对正
右视
六个基本视图的配置：
前 （仰视图）
基本视图的投影规律：
左、右、俯、仰视图 宽度相等， 前后相反,虚实线有变化; 主视、后视图 长度相等，左右相 反,虚实线有变化。
（右视图）
前
（主视图）
左
（俯视图）
（左视图）
前
（后视图） 左
高
前
按基本视图的位置配置
各视图，可不标注图名。
长
2. 向视图
1.是表达机件某基本投影方向的视图； 2.是可自由配置的视图； 3.必须标注视图名称和投影方向。 4.投影方向的箭头尽量配置在主、左视图上。
后视 长对正
5.第三角投影其它表达方法
关于剖视图等其它表达方法，可参照第一角画法的有关内容。 例：用第三角画法绘制组合体的主视半剖视图，右视图全剖视图。
A
A
A— A
主视
机件表达的综合举例
书P180-183
9.5 机件表达的综合举例 确定机件的表达方案时，要针对其
第一种表达方案
结构特点选用适当的表达方法，把机件
单元5机械图样的基本表示法
单元5 机械图样的基本表示法知识目标：了解各种表达方法的特点、画法、标注规定及有关基本知识。
技能目标：能够根据机件的特点正确的选择表达方法并进行绘图。
任务1正确选择机件外部形状的表达方法一、任务描述能够正确选择机件外部形状的表达方法，并进行绘图。
二、任务分析在实际生产中，机件的结构形状是多种多样的，仅仅运用前面介绍的三个视图还不能表达清楚。
如图5—1所示为压紧杆的三视图，由于压紧杆左端耳板是倾斜的，所以俯视图和左视图都不反映实形，画图比较困难，表达不清晰。
为此，国家标准“机械制图”的“图样画法”（GB/T4458—2002）中规定了视图、剖视图、断面图等基本表示法。
熟悉并掌握这些基本表示法，才能根据机件不同的结构特点，完整、清晰、简明地表达机件的各部分形状。
a) b)图5—1 压紧杆三、相关知识绘制出物体的多面正投影图形称为视图。
视图主要用于表达机件的外部结构形状，对机件中不可见的结构形状在必要时才用细虚线画出。
视图包括基本视图、向视图、局部视图和斜视图四种。
1. 基本视图为更清楚地表达机件的结构形状，可按国标规定，在原有的H、V、W三个投影面的基础上再增加三个基本投影面，构成一个六面投影体系。
基本视图是物体向六个基本投影面上投射所得的视图。
基本视图除了主视图、俯视图、左视图外，还有三个视图：由右向左投影所得的视图称为右视图，由下向上投影所得的视图称为仰视图，由后向前投影所得的视图称为后视图。
若想使六个基本视图位于同一平面内，可以将六个基本投影面展开。
六个基本视图的展开方法是：保持正投影面（主视图）不动，其余各投影面按图5—2中箭头方向旋转，展开到与正面在同一平面上。
图5—2 基本视图的形成在机械图样中，六个基本视图的名称和配置关系如图5—3所示。
如按此投影关系配置视图时，一律不标注视图名称。
图5—3 六个基本视图的配置和方位对应关系六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系，即仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图与左视图同样反映物体高、宽方向的尺寸；后视图与主视图同样反映物体长、高方向的尺寸。

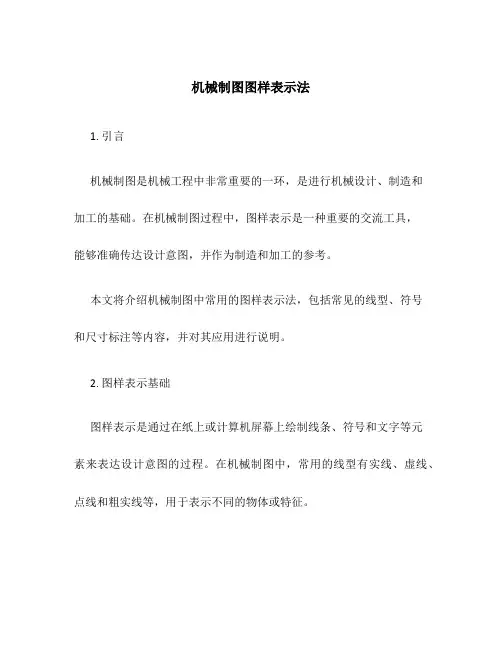

机械制图图样表示法
机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。
在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。
本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。
2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。
在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。
符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。
常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。
尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。
尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。
3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。
实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。
以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。
例如，机床的外形通常用实线表示。
•虚线: 虚线用于表示隐藏或不可见的物体或特征。
例如，在机械装配图中，虚线用于表示零件之间的连接。
•点线: 点线用于表示给定的尺寸或长度。
例如，在零件图中，点线用于表示孔的直径或长度。
•粗实线: 粗实线用于表示切割或焊接等特殊情况。
例如，在焊接装配图中，粗实线用于表示焊接的地方。
3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。
不同的符号代表着不同的物体或特征。
以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。
例如，在轴的图样中，一个圆代表轴的截面。
•长方形: 长方形通常用于代表零件的外形。
例如，在零件图样中，一个长方形代表零件的轮廓。
•箭头: 箭头通常用于表示方向。
机械制图基本理论知识大全
一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“X向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“X-X”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1）全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较复杂、外形比较简单的零件。
2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采用它来表达内外形状都比较复杂的对称机件。
3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。
机械制图第六章图样的基本表示法
(2) 确定表达方案， 绘制图样
阀体轴测图
wangchenggang
20/60
方案一：
阀体的表达方案（之一）
21/60
wangchenggang
方案二：
阀体的表达方案（之二）
22/60
wangchenggang
方案三：
阀体的表达方案(之三）
23/60
一组相交剖切面剖切的全剖视
5/60 wangchenggang
转折处 不画线
用组合的平面剖切—复合剖
转折处 不出现 不完整 结构(如 半个孔)
6/60 wangchenggang
复合剖加展开
转折处 不出现 不完整 结构(如 半个孔)
wangchenggang
转折处 不画线
7/60
返回
用柱面的剖切
wangchenggang
25/60
1. 视图（包括剖视、断面）选择的原则 主视图选择的原则: a. 表示物体的信息量最多； b. 尽量与物体的工作位置、加工位置或安装位置一致。 其它视图选择的原则： a. 在明确表示物体的前提下，使视图的数量为最少； b. 尽量避免使用虚线表达物体的轮廓及棱线； c. 避免不必要的细节重复。

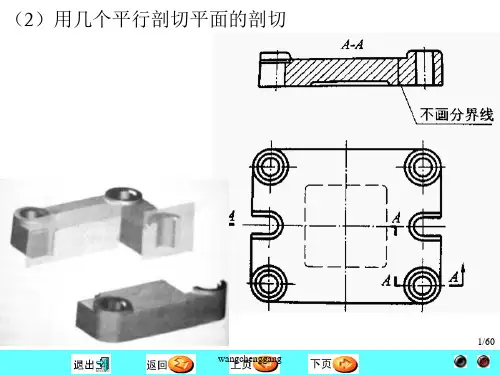

（2）用几个平行剖切平面的剖切
1/60 wangchenggang
（3）用几个相交剖切平面的剖切
泵盖模型动画
2/60 wangchenggang
a) 泵盖
一组相交剖切面剖切的全剖视
3/60 wangchenggang
摇杆模型动画
4/60 wangchenggang
b) 摇杆 剖切平面通过筋、肋板、辐板等 结构的纵向对称面时，不画剖面 线，用粗实线与邻接部分分开。
机械制图表达方法
机械制图表达方法1. 引言机械制图是在机械设计过程中非常重要的一部分。
它通过图形的方式来表达设计意图和技术要求，为制造和组装过程提供准确的指导。
本文将介绍机械制图中常用的表达方法，包括标准图纸的格式和内容，以及一些常见的图纸符号和标注方法。
2. 标准图纸格式在机械制图中，通常使用国际标准ISO 128定义了图纸的格式和布局。
ISO 128规定了不同尺寸和方向的图纸的边界、标题栏、图框、图例等组成元素的大小和位置。
常见的图纸尺寸包括A1、A2、A3和A4，其中A4尺寸最常用。
标准图纸的格式如下：- 图框- 图例- 主视图- 副视图- 剖视图- 展开视图- 截面视图- 标注- 尺寸- 符号3.1 标题栏标题栏位于图纸的顶部，包含了图纸的标题、编号、版次、日期等信息。
标题栏的格式根据实际需要进行设计，但一般包括以下内容：•图纸标题：简短、明确地描述图纸内容的名称。
•图纸编号：唯一标识图纸的编号，方便索引和管理。
•版次：表示图纸的修订次数，每次修订都需要增加版次号。
•日期：表示图纸编制或修订的日期。
3.2 图框图框是图纸边缘的线框，用来界定图纸的边界。
根据ISO 128的规定，图框应包括外框线、内框线和其他辅助线。
图框的格式和外观可以根据需要进行设计，但一般需要包含以下内容：•绘图单位：表示图纸上的尺寸单位，如英寸、毫米等。
•比例尺：表示图纸上的尺寸与实际尺寸之间的比例关系。
•项目名称：表示图纸所属的项目名称。
•绘图者：表示图纸的编制者或批准者。
•编制日期：表示图纸的编制日期。
3.3 图例图例是图纸上用于解释各种图形符号、标注和尺寸的说明文字或图形。
它提供了图纸上使用的标准符号和标注的含义，便于读者理解图纸内容。
图例的内容根据实际需要进行设计，但一般包括以下内容：•符号：列出了在图纸上使用的各种符号及其含义。
•材料标记：列出了常见的材料标记符号及其对应的材料类型。
•尺寸标注：列出了常见的尺寸标注方法及其表示的意义。
第六章机械图样的基本表示法ppt课件
观 察 者
水平面
垂直面
顶视图 前视图
观察者
第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与 机件之间而得到正投影的方法，这种画法是把投影面假想成透 明的来处理。顶视图是从机件上方往下看所得的视图，画在机 件上方的投影面（水平面）上。前视图是从机件的前方往后看 所得的视图，画在机件前方的投影面（正平面）上，其余类推。
一、基本视图
将机件向基本投影面投射所得的视图称为基本视图。
六投影面体系
➢主视图 ➢俯视图 ➢左视图
➢ 右视图 从右向左投影
➢ 仰视图 从下向上投影
➢ 后视图 从后向前投影
六个投影面的展开
仰视图 主视图
俯视图
基本视图的投影关系
前 后 高
仰视图
右视图
主视图
俯视图
左视图
后视图
长
• 投影对应关系：仍遵守“长对正，高平齐，宽相等” • 方位对应关系： 除后视图外，靠近主视图是后面，远离
移出断面一般用剖切符号表示剖切的位置，用箭头表示投 影方向，并注上大写字母，在断面图的上方用同样的字母标 出相应的名称“×-×”，如图
由两个或多个相交的剖切平面剖切得出的移出断面，中 间一般应断开(见下图)。
（3）移出断面图的标注：见教材P148 表6－2
2. 重合断面图
断面图配置在剖切平面迹线处，并与原视图重合称重合断面图
半剖视的适用范围：
内、外形状比较复 杂都需要表达，而机件 形状又基本对称时采用。
3. 局部剖视图
问题：图中的圆孔需要表达内 部结构怎么办？
可以采用 局部剖视图 来表达！
机械制图的表达方法
机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。
基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。
视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。
机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。
我国国家标准规定采用第一角投影法。
基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。
图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。
国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。
主视图：由前向后投影的是主视图。
俯视图：由上下投影的是俯视图。
左视图：由左向右投影的是左视图。
右视图：由右向左投影的是右视图。
-206-仰视图：由下向上投影的是仰视图。
后视图：由后向前投影的是后视图。
主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。
一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。
所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。
其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。
机械制图第三版电子课件模块六机械图样的表达方法
任务实施
• 图中共有四个视图，主视图和俯视图是完整的视图。 • 主视图右侧绘制了一个左视方向的局部视图，由于外轮廓不封
闭，故用细波浪线绘制出断裂边界，该图仅反映支座底部凸台 局部的结构和形状。 • A 向视图的投影方向与右视图相同，A 向视图外轮廓封闭，反 映了右侧凸台的端面形状。 • 图样在主视图和俯视图两个基本视图的基础上采用了两个局部 视图，节省了两个基本视图，使整个图面表达清晰，重点突出， 简单明了。
相关知识
（3）当剖切平面通过非圆孔，会导致出现完全 分离的断面时，这些结构应按剖视图绘制。
（4）为了表达断面的实形，剖切平面应与机件的主要 轮廓线垂直，必要时可采用两个（或多个）相交的剖 切面剖开机件，这种移出断面图中间应用波浪线断开。
相关知识
2．标注
剖视图标注的三要素同样适用于移出断面图。
相关知识
模块六
机械图样的表达方法
课题一 视图
六
课题一
任务1
识读异形块的基本视图
分析图 6-2 所示异形块的一组视图，其表达方法有什么特点？ 与前面学习过的三视图进行比较，两者有什么异同点？
任务分析
在正投影面、侧投影面、水平投影面组成的三投影面体系的基础上，增加上面、 右面、后面三个投影面，构成一个正六面投影体系，这六个投影面称为基本投影面。 物体向基本投影面投射所得的视图称为基本视图。
如图 6-26 所示为某机件的剖切立体图，试分析其结构特点，并选定合理的视图表达方案。
任务分析
• 机件由底板（含两个圆孔和两个台阶孔）、圆 柱（含台阶孔）和圆柱凸台（孔与大圆柱孔相 贯）三部分组成
• 整体外形比较简单，但内部孔较多，结构不对 称。机件不适合采用半剖视图表达。
• 若用全剖视图表达，则无法表达机件的凸台位 置和外形。
机械制图机件的各种表达法
个数
69
当机件具有若干直径相同且成规律分布 的孔，可以只画出其中一个或几个，其余 只表示其中心位置（中心线），但在图中 应注明孔的总数。
70
直径相同且成规律分布的孔的简化
71
对于机件的肋、筋、轮辐及薄壁等结构， 当剖切平面沿纵向剖切，这些结构都不画 剖面符号（剖开了但不画剖面符号），而 用粗实线将它与其邻接部分分开。
不会引起误解时，允许用直线或圆弧来 代替非圆曲线。
过渡线简 化成圆弧
77
较小的相贯线 简化成直线
78
当平面在图形中不能充分表达时，可 用平面符号表示。
79
对小结构的简化 对机件上一些较小的结构，如在一个图 形中已表示清楚，则在其他图形中可以简 化或省略。
80
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
简化画法只介绍了常用的几种，这部分内 容 较 多 ， 需 要 时 可 查 阅 有 关 标 准 （ GB/T 4458.1——2002和GB/T 4458.6——2002）。
85
86
2024/1/4
87
A
置方式配置。
适用范围
当机件具有倾 斜部分，同时 这部分内形需 表达时。
A
B
B
B－B
A－A
43
2024/1/4
44
两相交的剖切平面—旋转剖
当机件的内部结构形状 需要用几个剖切平面剖 切，且机件又具有回转 轴时，可以用两相交的 剖切平面剖开零件，假 想将其中一个绕回转轴 旋转到与另一剖切平面 平行的位置，再进行投 影。得到的剖视图称为 旋转剖。
A
B
B-B
B A
A-A
错误画法
机械制图《图样的表达方法》
适用范围：
外形较简单，内 形较复杂，而图形 又不对称时。
A
A
2024/10/16
可编辑
22
对于一些具有空心回转体的机件，即使结构 对称，但由于外形简单，亦常采用全剖视图
2024/10/16
可编辑
23
2024/10/16
可编辑
24
⒉ 半剖视 A—A
A
2024/10/16
不能表达外形
存在什么问题？
⒉ 重合断面图
⑴ 画法 画在视图之内，轮廓线用细实线绘制。
当视图中的轮廓线与断面图的图线重合时， 视图中的轮廓线仍应连续画出。
⑵ 标注方法
① 配置在剖切线上的不对称的重合断面 图，可不注名称（字母）。
② 对称的重合断面图，可不标注。
2024/10/16
可编辑
67
6-4 其它表达方法
一、局部放大图
2024/10/16
可编辑
61
D、若由两个或多个相交的剖切面剖切得到的移出断 面，中间一般应断开。
剖切面分别垂直于轮廓线，断面图中间用波浪线断开。
2024/10/16
可编辑
62
2024/10/16
可编辑
63
3) 移出断面图的标注方法
A、移出断面图一般应标注断面图的名称“×－×”（“×” 为大些拉丁字母），在相应视图上用剖切符号表示剖切位置 和投射方向，并标注相同字母。
31
4）半剖视图的标注方法与全剖视图的标注方法相同
2024/10/16
可编辑
32
3. 局部剖
A－A
B
B
用剖切平面局部地
剖开物体所得的剖视 图。
B－B
A
机械图样的表达方法
选择合适的图样表达方法，按照图样表达方 法的各项规定，能准确、完整、清晰、合理地表 达各类机件。
3．运用图样表达看懂图样
运用图样表达方法，看懂用各种图样表达方 法绘制的图样。
Page 2
4.1视图
4.1.1 4.1.2 4.1.3 4.1.4
基本视图 向视图 斜视图 局部视图
Page 3
Page 29
断面图的表达规定(1)
回转结构画线。剖面所剖切的是回转结构， 断面图表达画线；剖面剖切的为非回转结构，断 面图表达不画线。
Page 30
断面图的表达规定(２)
断面图形要完整。机件结构为非回转结构，断面图形 分离成几部分，出现不完整视图，这时可按剖视图绘制。
Page 31
断面图的表达
视图的基本知识
视图主要是用来表达机件的外部结 构，内部结构在视图表达中不予考虑， 因此，视图一般不画虚线。
视图主要有基本视图、向视图、斜 视图、局部视图和旋转视图等 。
Page 4
基本视图的形成
对机件进行6个方向的投影，即从前、后、上、下、 左、右进行投影，得到的6个视图称作基本视图。
Page 5
Page 17
剖视图形成的图示
Page 18
剖视图符号及标注
一般要标注剖视符号，标出剖切位置及投影方向，注 明对应的剖视图，以表示剖切投影与视图之间的关系。
Page 19
画剖视图的方法
（1）确定剖切位置。通过观察机件，分析清楚机件的内部结 构、内部结构的定位线，如中心线等；画出剖面的剖切位置， 确定剖视图的表达方案。 （2）画剖面图形。在画剖面图形前，可以画出剖面的大致轮 廓，直接画出剖面上的图形，剖面前和后的机件结构形状不 予考虑，并在剖面区域绘制剖切符号，剖面区域必须是独立 的封闭图形。 （3）完成剖视图。对剖切后的机件内部结构进行投影，能看 到的结构形状用粗实线画出，被剖切掉和看不到的轮廓不画 线，虚线省略不画。 （4）标注剖视符号。按规定的方法进行剖视符号标注。当剖 切视图之间关系清楚时，剖视符号可以省略不标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细波浪线
斜视图
斜视图：把机件向不平行于基本投影面的平面投影所得到的视图
如图所示：
斜视图通常按向视图形式配置并标注：
斜视图
在不引起误解的情况下，允许将斜视图旋转到正常位置， 仍按向视图标注，并加注与视图旋转方向一致的旋转符号。
斜视图仅表达了机件上的倾斜结构，其余部分不 必画出，可在适当位置用波浪线或双折线断开即可 。
知识目标
理解基本视图的形成
理解向视图、斜视图和局部视图的概念
掌握基本视图、向视图、斜视图和局部视 图的名称、配置关系和标注
理解剖视图、断面图的概念和表达方式 理解关于剖视图和断面图的一般规定 掌握局部放大图及其他表达方法的应用
技能目标
掌握基本视图的画法和标注方法
掌握向视图、斜视图、局部视图的画法和 标注方法 掌握剖视图、断面图的画法和标注方法
向视图
向视图是一种可以自由配置的视图，在其上方用大写拉丁字母标出视图名称， 比如“A”，并用同一个字母在相应视图附近指出投影方向。
局部视图
把机件的某一部分向基本投影面投影所得到的视图称为局部视图。
A
A
局部视图
一、局部视图的位置及标注配置 二、局部视图的规定画法 局部视图仅画出需要表达机件的 局部结构，机件的其余部分不必画出， 并用细波浪线表示其断裂边界。 如果所表达的结构完整，图形 的外轮廓线封闭，可省略波浪线。
熟悉剖视图、断面图及其他表达方法的应 用 熟悉简化画法 综合运用合适的表达方法和技巧，准确表 达机件
视图
国家标准规定常用的视图有基本视图、向视图、 局部视图和斜视图四种。
基本视图 物体向基本投影面投射所得到的视图， 称为基本视图。
视图
基本视图
实际画图时，无须将六个视图都画出来，要根据机件的结构特点，选用合适 数量的视图，一般优先选用主视图、俯视图和左视图。
如图所示； （5）尽量避免使用虚线表达不可见结构。
剖视图的形成、画法及标注
三、剖面符号
（1）为了区分被剖到的机件材料，国家标准规定了各种材料类别的剖面 符号，如表5.1所示。
材料名称
金属材料 （已有规定 剖面符号者 除外） 非金属材料 （已有规定 剖面符号者 除外） 型沙、填沙、 粉末冶金、 砂轮、陶瓷 刀片、硬质 合金刀片等 线圈绕组元 件
（2）省标：视图按投影关系配置，同时视图之间没有其他视图阻隔，但剖 切平面没有或不完全通过机件的对称平面，可以省略表示投影方向的箭头，如 图5.8所示。 （3）全标：按国标把标注的要素全部标出，这是剖视图标注的基本规定， 如图5.9所示。
图5.9 图5.8
剖视图的种类
根据剖切范围的大小，剖视图可分为全剖视图、 半剖视图和局部剖视图三类。
旋转符号的画法
〓想一想〓
在图中所示的视图B叫作什么视图？用 来表达哪部分的结构？
剖视图
当机件内部结构比较复杂时，视图中就会出现较多
虚线，给绘图、识读和标注尺寸都带来麻烦。为了清晰
地表达机件的内部结构，国家标准规定了剖视图的画法。
剖视图
剖视图的形成、画法及标注
一、剖视图的形成
剖视图
三视图
剖视图的形成、画法及标注
剖视图的种类
画半剖视图的注意以下几点：
图5.11
（1）半个剖视图与半个外形图的分界线用细点画线表示，一般就是 中心线，不画粗实线； （2）机件的内部形状已经表达清楚的，外形图部分不再画虚线，但 对于孔、槽等应画出中心线； （3）半剖视图的配置、标注与全剖视图相同。
剖视图的种类
三、局部剖视图——用局部剖切面剖开机件所得到的剖视图
剖视图的形成、画法及标注
五、剖视图的标注
（1）不标：如图5.5（c）和图5.6所示的主视图，就是典型的不必标注的剖
视图，它同时满足了以下三个条件，却一不可：
单一剖切平面通过了机件的对称平面或基本对称平面； 剖视图按投影关系配置； 视图之间没有其他视图阻隔。
剖视图的形成、画法及标注
五、剖视图的标注
剖面符号
材料名称
剖面符号
玻璃及其他 透明材料
木质胶合板 （不分层数 ）
砖
液体
剖视图的形成、画法及标注
三、剖面符号
（2）同一零件不同视图的剖面符号画法
在同一金属零件的零件图中，剖视图、断面图的剖面符号应画成间隔相等、 方向相同且与水平面成45°平行线，剖面符号的间隔视剖切区域的大小确定 。
剖视图的形成、画法及标注
二、剖视图的画法
（1）由于采用了剖切画法，移去了机件在剖切面之前的部分，原 来不可见的结构变成了可见部分，原来的虚线变成了粗实线； （2）剖切面与机件的接触部分称注
二、剖视图的画法
（3）剖切是假想的，实际机件仍是完整的，所以画其他视图时，仍需画 完整视图； （4）剖切面后面的可见结构应全部画出，但其前面的结构则不必画出，
（a）主视图为全剖视图，左视图为局部剖视图
图5.12
（b）立体图
剖视图的种类
具有对称结构，但轮廓线与中心线重合，不适合半剖或全剖的视图：
剖视图的种类
画局部剖视图注意以下几点：
（1）局部剖视图的剖视部分与外形图的分界线用波浪线； （2）局部剖视图也可使用双折线分界，如图5.14所示； （3）当被剖切的局部结构为回转体时，可以将该结构的对称中心线 作为局部剖视图和视图的分界线，而不必再用波浪线，如图5.15所 示；
三、剖面符号
（3）不同倾斜角度的剖面符号画法
当图形中的主要轮廓与水平线成45°时，可把剖面符号画成与水平面成 30°或者60°的平行线，其倾斜方向仍与其他视图的剖面符号一致。
剖视图的形成、画法及标注
四、剖视图标注的要素
（1）剖切符号：用断开线（短粗实线）表示剖切平面的位置以及转折位置，
用箭头表示投影的方向，在剖切符号旁边注出字母，一般用字母表示，比如A； （2）剖视名称：表示视图的名称，比如“A－A”，必须使剖切符号字母与 视图名称相同。
一、全剖视图 ——用剖切面完全剖开机件所得到的剖视图
全剖视图适合于外形简单而内部结构比较复杂的机件。 图5.10
剖视图的种类
二、半剖视图——当机件具有对称平面时，以对称中心线为界，一 半画剖视图，一半画外形图，这样的组合视图称为半剖视图
图5.11 半剖视图既表达了内部结构，又表达了外部形状，常用于表达 内、外结构都比较复杂的对称机件。
