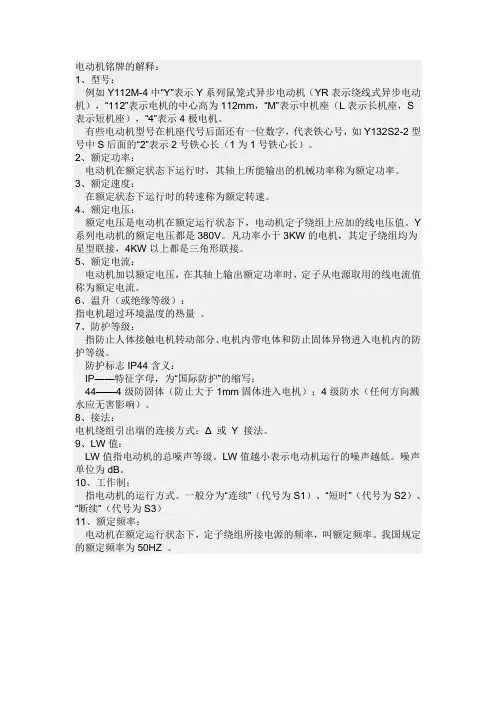

电机铭牌
固定在电机上向用户提供厂家商标识别、产品参数铭记等信息的标牌。
铭牌主要用来记载生产厂家及额定工作情况下的一些技术数据，以供正 确使用而不致损坏设备。
1
2 3 4
5 6 8
9 7
11 12 13
ቤተ መጻሕፍቲ ባይዱ
10
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
12
参数说明
输出扭矩：156/148Nm
输出扭矩：额定条件下电机轴端输出转矩 。 转矩=9550*功率/转速同样功率=转速*转矩/9550 平衡方程式中：功率的单位（kW）； 转速的单位（r/min)； 转矩的单位（N.m）；
4. VVVF，是Variable Voltage and Variable Frequency的缩写， 意为：可变电压、可变频率，也就是变频调
速系统。 VVVF控制的逆变器连接电机，通过同时改变频率和电压，达到磁通恒定（可以用反电势/频率近似表征） 和控制电机转速（和频率成正比）的目的。
Proprietary and confidential — do not distribute
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
11
参数说明
变频模式：VPWM
变频模式:变频器对改变输出频率所采用的控制方式 变频器主要控制方式：
1. 正弦脉宽调制（SPWM） 是将每一正弦周期内的多个脉冲作自然或规则的宽度调制，使其依次调制出相当 于正弦函数值的相位角和面积等效于正弦波的脉冲序列，形成等幅不等宽的正弦化电流输出其特点是控制电路结 构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求。 2. 电压空间矢量（SVPWM）它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨 迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。 3. 直接转矩控制（Direct Torque Control——DTC），国外的原文有的也称为Direct self-control——DSC，直 译为直接自控制，这种“直接自控制”的思想以转矩为中心来进行综合控制，不仅控制转矩，也用于磁链量的控制和 磁链自控制。直接转矩控制与矢量控制的区别是，它不是通过控制电流、磁链等量间接控制转矩，而是把转矩直 接作为被控量控制，其实质是用空间矢量的分析方法，以定子磁场方向方式，对定子磁链和电磁转矩进行直接控 制的。这种方法不需要复杂的坐标变换，而是直接在电机定子坐标上计算磁链的模和转矩的大小，并通过磁链和 转矩的直接跟踪实现PWM脉宽调制和系统的高动态性能。
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
7
参数说明
速比：10：15
速比： 当采用机械减速器时，我们将电动机的额定转速nN（r/min）与 减速器输出轴的转速nL的比值称为速比I（亦称为传动比），i=nN/nL。
10
参数说明
工作制：S1
工作制： 电机的工作制表明电机在不同负载下的允许循环时间。电动机 工作制为:S1~S10;其中: 电机的工作制的分类是对电机承受负载情况的说明， 它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序， 工作制分以下10类：
S1 连续工作制：在恒定负载下的运行时间足以达到热稳定。 S2 短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到 与冷却介质温度之差在2K以内。 S3 断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。这种工作制 中的每一周期的起动电流不致对温升产生显着影响。 S4 包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显着影响的起动时间、一段恒定 负载运行时间和一段断能停转时间。 S5 包括电制动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一 段快速电制动时间和一段断能停转时间。 S6 连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行 时间，但无断能 停转时间。 S7 包括电制动的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间和一 段快速电制动时间，但无断能停转时间。 S8 包括变速变负载的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段在预定转速下恒定负载运行时间， 和一段或几段在不同转速下的其它恒定负载的运行时间，但无断能停转时间。 S9 负载和转速非周期性变化工作制：负载和转速在允许的范围内变化的非周期工作制。这种工作制包括经 常过载，其值可 远远超过满载。 S10 离散恒定负载工作制：包括不少于4种离散负载值（或等效负载）的工作制，每一种负载的运行时间应足以使电机达到热 稳定，在一个工作周期中的最小负载值可为零。
n=60f/p
上式中：n——电机的转速（转/分）； 60——每分钟（秒）； f——电源频率（赫兹）； p——电机旋转磁场的极对数
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
电机铭牌介绍
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
1
目录
电机铭牌 参数说明
Proprietary and confidential — do not distribute
9550是计算系数。
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
13
参数说明
电压：400V △/YY V
电压： 电机正常工作时的两端的电压。
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
3
参数说明
安装方式：M1-M4
SEW减速电机安装方式
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
4
参数说明
频率：50HZ（电机供电的频率）
频率： 物质在1s内完成周期性变化的次数叫做频率，常用f表示
中国使用的电是一种正弦交流电，其频率是50Hz，即一秒钟内做了50
次周期性变化。交流电的频率，工业术语叫做工频。2013年,全世界的 电力系 统中，工频有两种，一种为50Hz，还有一种是60Hz。
9
参数说明
功率：1.2/2.2 KW
功率： 电机正常工作时的功率。它的值为用电器的额定电压乘以额定电 流 。 常以“千瓦”为单位
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
October 16, 2018
16
END
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
17
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
5
参数说明
绝缘等级：130（B）
绝缘等级： 电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、 B、F、H、C、N、R级。
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
15
参数说明
功率因素：0.58/0.86
功率因素： 在交流电路中，电压与电流之间的相位差()的余弦叫做功率 因数，用符号cosϕ表示，在数值上，功率因数是有功功率和视在功率的比值， 即 cosϕ=P/S
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
6
参数说明
电机防护等级：IP54
IP防护等级： 由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。将电器依其防尘防湿气之特性加以分级， 数字越 大表示其防护等级越高
© 2015 Abbott Laboratories
October 16, 2018
14
参数说明
电流：4.25/4.75A
电流： 在额定条件（电压）下，电气设备的长期连续工作时允许电流 三相电动机的额定电流指的是电机电源引入线的线电流，对于星型接法 的电动机，线电流就等于相电流，对于三角形接法的电动机，线电流等于根 号3倍的相电流。 额定电流计算公式：Ie=P/（√3U*η*COSφ） P--电动机额定功率 U--电动机线电压 η--电动机满载时效率 COSφ---电动机满载时功率因数
Proprietary and confidential — do not distribute
© 2015 Abbott Laboratories
October 16, 2018
8
参数说明
转速：700/69 1440/142 r/min
转速： 额定转速，是指在额定功率下电机的转速。也即满载时的电机转 速，故又叫做满载转速 。
提高功率因数的方法主要有两种：一是改善自然功率因数，减少用电设备对 无用功的需要，二是采用无功补偿，在用电设备处设置能够提供无功电力的 设备，使无功功率就地得到补偿
。
