垂直度检查仪说明书
轴承内圈内孔对端面的垂直度检定仪检定规程

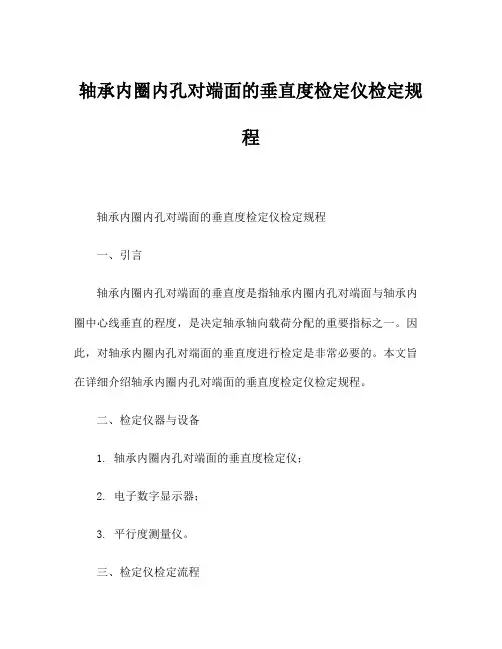

轴承内圈内孔对端面的垂直度检定仪检定规程轴承内圈内孔对端面的垂直度检定仪检定规程一、引言轴承内圈内孔对端面的垂直度是指轴承内圈内孔对端面与轴承内圈中心线垂直的程度，是决定轴承轴向载荷分配的重要指标之一。
因此，对轴承内圈内孔对端面的垂直度进行检定是非常必要的。
本文旨在详细介绍轴承内圈内孔对端面的垂直度检定仪检定规程。
二、检定仪器与设备1. 轴承内圈内孔对端面的垂直度检定仪；2. 电子数字显示器；3. 平行度测量仪。
三、检定仪检定流程1. 准备工作（1）检查检定仪器与设备是否完好，并检查检定仪器是否已进行校准；（2）检查被检测的轴承内圈内孔对端面是否有问题，如有缺损等问题，应先进行修复。
2. 开始检定（1）将被检测的轴承安装在检定台上，并使轴承内圈中心线与检定台的中心线重合；（2）使用平行度测量仪检测轴承内圈中心线与检定台的中心线之间的平行度，如果平行度不符合要求，应进行调整；（3）将轴承内圈内孔对端面对准检定仪上的检定表面，观察电子数字显示器上的读数，记录下值；（4）将轴承旋转180度，再次对准检定仪上的检定表面，记录下电子数字显示器上的读数，计算两次读数的差值，得出轴承内圈内孔对端面的垂直度值；（5）根据厂家要求判断轴承内圈内孔对端面的垂直度是否符合要求，如不符合要求，应进行修复。
四、注意事项1. 在进行检定时，应保证轴承内圈中心线与检定台的中心线重合，以保证检定结果的可靠性；2. 在对准检定仪时，应保证轴承内圈内孔对端面与检定仪上的检定表面完全接触，以免影响检定结果；3. 检定人员应按照规程操作，并保证检定记录的准确性。
五、结论轴承内圈内孔对端面的垂直度是轴承轴向载荷分配的重要指标之一，对其进行检定可以保证轴承的使用性能。
本文介绍了轴承内圈内孔对端面的垂直度检定仪检定规程，希望对相关人员有所帮助。
【仪器仪表使用说明】靠尺操作
垂直检测尺(靠尺)
检测物体的垂直度,平整度及水平度的偏差
规格:2000*55*25
测量范围:±14/2000
精度误差:0.5
垂直检测尺
1、垂直度检测：检测尺为可可展式结构，合拢长1米，展开长2米。
用于1米检测时，推下仪表盖。
活动销推键向上推，将检测尺左侧面靠紧被测面，(注意：握尺要垂直，观察红色活动销外露3-5毫米，摆动灵活即可。
)待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度偏差，每格为1毫米。
2米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1毫米。
如被测面不平整，可用右侧上下靠脚(中间靠脚旋出不要)检测。
2、平整度检测：检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测(参照3.4契形塞尺)，其数值即平整度偏差。
3、水平度检测：检测尺侧面装有水准管，可检测水平度，用法同普通水平仪。
4、校正方法：垂直检测时，如发现仪表指针数值偏差，应将检测尺
1
放在标准器上进行校对调正，标准器可自制、将一根长约2.1米水平直方木或铝型材，树直安装在墙面上，由线坠调正垂直，将检测尺放在标准水平物体上，用十字螺丝刀调节水准管“S”螺丝，使气泡居中。
功能：垂直度检测，水平度检测、平整度检测,家装监理中使用频率最高的一种检测工具。
检测墙面、瓷砖是否平整、垂直。
检测地板龙骨是否水平、平整。
1。
JZC激光自动安平垂准仪使用说明
仪器和光靶的光学镜片上落有灰尘时，可用软毛刷轻轻刷除，如有水气、油污时 可用干净丝绸或镜纸沾酒精轻轻擦净，不可用手触摸镜片。 常见故障的处理 名称 故障现象 处理 ²检查镜头盖是否卸下 主机 无激光射出 ²开关是否接通 ²电池正负极是否正确 ²更换电池 主机 精度超差 请在稳定的环境下参照 说明书自校 ²检查开关 FJ 数显光靶 激光指向器不发光 ²电池是否安装正确 ²更换电池 FJ 数显光靶 数显游标不显示 ²清洗卡尺灰尘 ²更换相应电池
打开电源，调整数显光靶中心与激光光斑中心对正，将数显光靶清零。再将机芯 旋转 180°，记录该点数值为³1、Y1，求出 D 值： X1²+ Y12 根据 D 值可由下表查出仪器垂直度精度。
注意：在检查垂直精度时，操作要仔细，选择在震动小的环境下进 行操作，以防操作引起的误差。 仪器垂直度精度校正的方法 在检查中发现仪器精度有了超差。可对精度进行校正。将光靶中心对准 050 处， 即（ X1/2.Y1/2）处，取下镜头盖处双光模护罩。用螺丝刀将小光锲的紧固螺钉 拧松， 微微转动小光锲使激光来中心对准光靶中心， 如果调整小光锲达不到要求。 这时可以松动大光锲螺钉同时调整大小光锲。使光斑中心对准光靶中心，然后拧 紧螺钉。仪器旋转 180°再检查 D 值。D 值越小。表明仪器精度越好。如此反复 几次，直至合格为止。 光靶激光指向器精度的检查 数显光靶下部的激光指向器是用来检查两根导轨工作面是否在共面。 该指向器的 光斑中心是以导轨左侧工作面为基准，发射出的激光束是否与这一工作面平行， 产品出厂时都经过校验。 用户也可以对其精度进行检查，其方法是将光靶卡在导 轨上，打开开关，在距其 2 米处标记光斑中心，再将光斑反转过来。在标记光斑 中心，两次标记的光斑中心的水平距离就应是导轨两侧工作面的距离。如图： 仪器的保养 本仪器是精密仪器，要轻拿轻放。当仪器不使用时，请仍装在仪器箱内，箱内放 适量干燥剂，并根据气候条件适时更换。 仪器不用时，请取出干电池。 仪器保管时必须直立放置（同工作位置）即仪器箱手柄朝上放置，不要倒置或卧 置。
垂直仪说明书
仪器名称：垂直度检查仪仪器特征参数目录一，垂直度检查仪特征表二，垂直度检查仪附件清单三，垂直度检查仪配备工具清单四，垂直度检查仪技术资料清单五，垂直度检查仪权限管理垂直度检查仪垂直度检查仪技术资料清单篇二：czf-3型塑料水平垂直燃烧测试仪使用说明书czf-3型水平垂直燃烧测定仪使用说明书安全警告尊敬的用户：您在使用仪器的过程中可能涉及以下项目请注意：一、使用规定的电压，仪器用电应有接地线。
二、测试样品时，某些材料会释放有毒有害气体。
建议检测应在通风橱内进行，并做好人体防护。
三、使用液化气、天然气、煤气等燃气源时，各管路接口不应漏气，通气管老化应及时更换。
四、试验时操作人员不能离开试验现场。
五、计算机控制的设备应防止病毒的侵袭。
六、配备灭火器材。
七、试验结束时应关闭所有电源、气源。
一、概述czf-3型水平垂直燃烧测定仪，是根据国家标准gb2408《塑料燃烧性能试验方法--水平法和垂直法》而研制的，完全满足国家标准gb/t2408规定的技术要求。
可在同一台仪器进行塑料水平燃烧和垂直燃烧两种方法的试验，自动记录试验时间并可保存。
与国外同类仪器相比，具有自动化程度高，记时准确，自动显试结果等优点，与专用的式样支架配合，同样用于gb/t5455-1997《纺织织物—阻燃性能测定—垂直法》试验。
本仪器规定了在实验室内对水平和垂直方向放置的式样用小火焰火源点燃后，测定式样的燃烧速度，有焰燃烧和无焰燃烧时间。
二、仪器工作条件及主要技术指标 1.环境温度：-10℃～30℃ 2.相对湿度：≤85％3.供电电压和功率：220v±10％ 50hz 功率小于100w4.单片机控制，数显自动计时5.自动点火本生灯施加火焰时间0-99m99s，可任意设定，精度±0.01s6.余焰、余辉时间 :最长0-99m99s7.本生灯内径：9.5mm±0.3mm，管长100mm8.本生灯可在0-45°范围内(每5°一档分8档)倾斜9.本生灯蓝色火焰高度：15mm-175mm可任意调节，配有火焰高度标尺10.试样夹最大夹指厚度：≤13mm11.试样夹垂直方向调整距离：≤100mm 水平方向调整距离：≤70mm12.水平试样夹可90°收放纺织品试样夹（选配） 13.本生灯自动点火时间：任意设定14.气源：液化石油气 15.仪器重量约：40kg 16.仪器外型尺寸约：700mm×360mm×860mm17.可燃气源： 98%甲烷、天然气、液化石油气、煤气三、试样制作要求式样尺寸列表四、燃烧箱介绍（见图二）4.1.风量调节器螺母：本生灯点着后，调节风量螺母至蓝色火焰。
垂直度测量仪器使用方法
垂直度测量仪器使用方法
垂直度测量仪器是一种用于测试零件垂直度的设备。
它可以通过检测零件表面的不平度来确定其垂直度。
使用垂直度测量仪器可以确保制造的零件符合精密加工要求，从而提高工件质量。
下面是垂直度测量仪器的使用方法：
1. 准备工作
在使用垂直度测量仪器之前，需要进行一些准备工作。
首先，检查仪器的电源是否正常。
其次，检查测量仪器的各部分是否完好无损，特别是检查测量头是否有松动和损坏。
2. 安装测量头
将测量头安装在测试零件的表面上。
确保测量头与测试表面的接触稳定，可以使用夹子夹住测量头以固定它的位置。
3. 清零测量仪器
在开始测量之前，需要使用测量仪器进行清零。
这是确保测量的准确性和可靠性的重要步骤。
4. 开始测量
现在可以开始测量测试零件的垂直度了。
使用测量仪器记录测量值，并根据需要进行更多的测量和记录。
5. 分析结果
收集所有的测量数据后，需要进行数据分析以确定测试零件的垂直度是否符合要求。
如果不符合要求，则需要进行调整或制造新的零件。
6. 完成测量
完成所有的测量后，需要将测量仪器清理干净并将其存放在适当的地方。
总之，使用垂直度测量仪器是确保制造的零件符合精密加工要求的重要步骤。
通过正确地使用这些仪器，可以提高工件质量并确保顺利的生产过程。

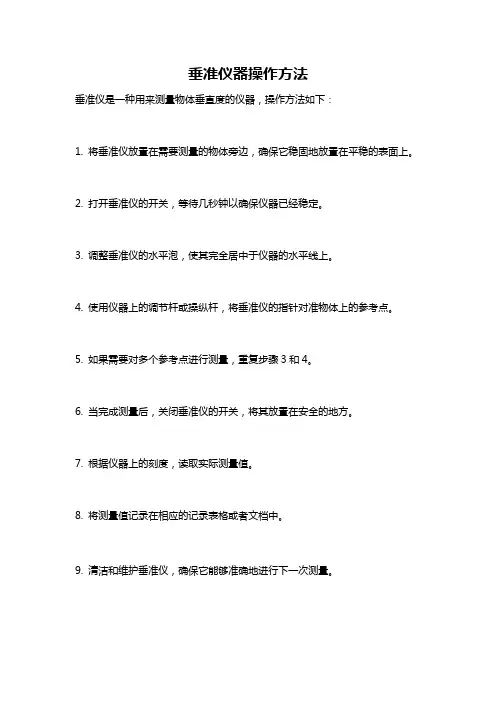

垂准仪器操作方法
垂准仪器操作方法
垂准仪是一种用来测量物体垂直度的仪器，操作方法如下：
1. 将垂准仪放置在需要测量的物体旁边，确保它稳固地放置在平稳的表面上。
2. 打开垂准仪的开关，等待几秒钟以确保仪器已经稳定。
3. 调整垂准仪的水平泡，使其完全居中于仪器的水平线上。
4. 使用仪器上的调节杆或操纵杆，将垂准仪的指针对准物体上的参考点。
5. 如果需要对多个参考点进行测量，重复步骤3和4。
6. 当完成测量后，关闭垂准仪的开关，将其放置在安全的地方。
7. 根据仪器上的刻度，读取实际测量值。
8. 将测量值记录在相应的记录表格或者文档中。
9. 清洁和维护垂准仪，确保它能够准确地进行下一次测量。
经纬仪测量垂直度的使用方法
经纬仪测量垂直度的使用方法经纬仪测量垂直度的使用方法一、测量垂直度的原理使用经纬仪测量垂直度，是利用经纬仪角度传感器的测量精准度和稳定性，将经纬仪放置于被测物体上，经纬仪自转，并根据经纬仪角度传感器的数据计算出被测物体的垂直度，来判断被测物体的垂直度情况。
二、测量垂直度的设备要测量垂直度，必须准备有经纬仪、扩展准直仪和一定的支撑设备。
1、经纬仪：经纬仪，包括手持双角经纬仪和桌面精密双角仪，具有精确高效的测量性能，是测量垂直度的重要设备。
2、扩展准直仪：扩展准直仪，具有度分精度较高的测量性能，能够精准测量出被测物体的垂直度，是测量垂直度的必备设备。
3、支撑设备：在实际的测量中，要对被测物体进行完整的固定，以便测量，需要准备一定的支撑设备。
三、测量垂直度的步骤1、准备工作：安装扩展准直仪，利用一定的支撑设备完整地固定被测物体，以便测量垂直度。
2、开始测量：将经纬仪放置于被测物体上，按下启动键，经纬仪自转，并根据经纬仪角度传感器的数据，计算出被测物体的垂直度，由经纬仪显示出来。
3、数据处理：根据经纬仪显示的结果，判断被测物体的垂直度情况，因地形曲折及其他因素的影响，可能会引起数据的偏差，可以采取数据处理的方法，以消除数据中的偏差，使测量结果更加准确。
4、结束测量：经过上述步骤，完成测量垂直度的任务。
四、测量垂直度的注意事项1、应特别注意，如对被测物体进行视觉检查，或取得样品，都应在测量垂直度之前完成。
2、特别要注意的是，在测量垂直度时，应根据现场实际情况，结合技术要求，选择合适的支撑设备，以确保测量结果的准确性。
3、此外，测量完成后，应对经纬仪的数据及支撑设备进行检查，保证测量结果的准确性及可靠性。
垂直度测量仪器使用方法【干货技巧】
以下为垂直测量仪使用规程，一起来看看吧。
本规程适用于起重机安装、维修施工过程有垂直度要求的测量，如测量起重机车轮的垂直偏斜。
本仪器利用永久磁铁吸咐作用和外径千分测量功能，能迅速、准确地得到被测物体的垂直偏差。
一、仪器的结构1、带有永久磁铁的底座；2、活动块以及其上的水平仪，外径百分尺杆；3、连接底座与活动块的铰轴；4、调整弹簧及固定用的双头螺栓和滚花旋帽；5、起固定及调整作用的沉头螺栓。
二、测量误差该仪器测量示值误差是+-0.02/400。
三、测量的操作a) 清除物体被测局部表面的油渍和污物，以便于磁铁的吸引。
b) 清洁仪器底座的结合面后，将仪器垂直吸到被测物体面上，底座与被测面结合60%以上，磁铁吸附牢固即可。
c) 观察水平仪上的水泡移动的方向，如水泡移向图示位置的左铡，物体为外倾，既可往下进行。
但是水泡移向右侧，物体为内倾，此时需将仪器移到被测位置的对应面，测量此物体向内的偏斜误差。
d) 首先拧动初调旋钮，听到棘轮咔咔的响声立即停止。
e) 观察百分尺杆各部位的刻度。
记录：刻度尺上的水平长线所对应微调旋钮上的读数，微调旋钮左端边缘所对应刻度尺上的读数。
刻度尺每一格为1mm ，微调旋钮上每一格为0.01mm，一周为500μm ，旋转一周在刻度尺上移动0.5mmf) 轻稳拧动微调旋钮，调整水平仪，使水泡正好处于刻度线的中间位置。
g) 此时既为此物体的垂直偏斜误差。
四、举例说明测量ф630mm大车轮垂直偏斜，车轮外倾。
技术要求：车轮垂直偏斜不大于L/400。
式中：L—测量长度。
h) 前述测量步骤省略。
拧动初调旋钮，听到棘轮咔咔响声，设此时观察到的百分尺主读数(如图一)：此时刻度尺长线对应微调旋钮10，微调旋钮对应刻度尺实际读数为15.10mm。
初调后读数（图一）i) 拧动微调旋扭，同时观察水平仪水泡的移动，当水泡移至水平仪刻度中间，(如图一)A向所示，立即停止调整。
观察百分尺的读数(如图二)，此时刻度尺长线对应于微调旋钮32，微调旋钮对应刻度尺实际读数为14.82mm，实际微调旋钮转过28个格。
最新垂直度检查仪说明书
垂直度检查仪说明书仪器名称：垂直度检查仪仪器特征参数目录一，垂直度检查仪特征表二，垂直度检查仪附件清单三，垂直度检查仪配备工具清单四，垂直度检查仪技术资料清单五，垂直度检查仪权限管理垂直度检查仪垂直度检查仪附件清单垂直度检查仪附件清单垂直度检查仪技术资料清单垂直度检查仪权限管理垂直度检查仪配备工具清单仪器名称：垂直度检查仪使用、保养、维修、事故记录一，仪器使用记录1.垂直度检查仪安全操作规程2.仪器使用记录二，仪器保养记录1.仪器保养内容2.仪器保养记录三，仪器维修记录1.记录四，仪器事故记载1.事故记载操作者必须熟悉仪器的一般性能、结构，掌握控制面板上各按钮和指示灯的作用，能熟练使用设备，排除简单故障，同时应取得设备操作证。
只有取得设备操作证的员工才能独立操作设备。
正确使用和维护设备需做到以下几个方面：一、设备点检1、操作者必须熟悉测长机的基本性能结构，设备操作前，进行此设备点检。
电压：220V 功率：50HZ安全防护：注意仪器表面磕碰及电感测头的防护；班前设备点检发现异常状况要及时处理，或向班组长、维修人员反映，不得冒然启动设备。
二、设备开机前的准备1、清洁大理石工作台、仪器及工件表面三、 设备操作方法及注意事项：1、图片、图示编号及说明S QUARE-PLUS 是新型移动式垂直度检查仪，由高精度大理石角尺、真空吸附电感测量系统组成。
2、操作流程图开启电脑和空压机打开软件和控制器打开电源新建测量文件操作仪器采点并放送数据打印并保存数据记录数据出具报告将测头移动到安全位置全置1 2 312 9仪器使用记录仪器名称：垂直度检查仪仪器型号：编号：生产厂商：仪器主要用途：测量零件的垂直度误差使用记录应在检测前认真填写检测日期和时间；零件类型（铸铁角尺，大理石角尺等）；零件图纸号（图纸号、技术通知单号、测量委托单号）；编号（零件编号）；测量类型（我厂产品、外协件）在使用完成后据实填写仪器使用前后状态和使用者的姓名。
塔吊垂直度检测、安全检查范本
塔吊垂直度检测、安全检查范本1. 垂直度检测范本：定期检测塔吊的垂直度非常重要，以确保其操作的安全性和稳定性。
以下是一个塔吊垂直度检测的范本：1. 检测日期：______________________2. 检测人员：______________________垂直度检测步骤：1. 将塔吊的臂伸展到水平位置，使其尽量平稳。
2. 使用垂直度检测仪器（如水平仪）在塔吊的主梁上方和下方分别进行水平度测量。
3. 记录上方和下方的测量结果，并计算两个结果之间的差值。
4. 将差值与预先设定的垂直度容许范围进行比较。
5. 如果差值在容许范围内，则表示塔吊的垂直度正常。
如果差值超出容许范围，则需要进行调整或维修。
2. 安全检查范本：定期进行塔吊的安全检查是确保其运行安全和可靠性的关键。
以下是一个塔吊安全检查的范本：1. 检查日期：______________________2. 检查人员：______________________3. 安全检查项目：a. 塔吊基础：检查塔吊基础的稳固性和安全性，确保其能够承受塔吊的负荷。
检查基础是否有裂缝、沉陷等问题。
b. 钢丝绳：检查塔吊的钢丝绳是否有损坏、断裂、腐蚀等问题。
确保钢丝绳的使用寿命和安全性。
c. 起重机构：检查塔吊的起重机构，如升降机、吊钩、滑板等是否正常运行。
检查是否有松动、磨损、故障等问题。
d. 驾驶室和操作台：检查驾驶室和操作台是否干净整洁，设备操作按钮是否正常，安全带是否齐全。
e. 安全装置：检查塔吊的安全装置，如限位器、监控器、防碰撞装置等是否正常工作。
f. 电气系统：检查塔吊的电气系统，如电缆、插头、断路器等是否有损坏、短路、漏电等问题。
g. 润滑和维护：检查塔吊的润滑和维护情况，如润滑油是否充足、滑轮是否润滑良好。
4. 安全检查结果：根据检查的项目，记录下每个项目的检查结果，包括正常、有问题或需要维修等。
如果有问题或需要维修的项目，应及时采取措施修复或更换。
测高仪中文使用说明书
5.2
表面测量
1.
开机后，仪器设定在表面测量模式。若不是这样，按 Functions键或直接在触摸屏上选择。
or
2.
设置显示器值为零或用测头测得的参考面的预设值(见 § 6.1 和 §6.6)。 将测头放在参考表面上， 施加测力直到出现尺寸确认的绿 色方向箭头及声音信号。按Zero 或Preset 键。
Mestro-touch 中文使用说明书
1 安全规章
1.1 重要通告
为了防止任何误操作引起的损坏，请仔细阅读下列说明。任何由不符合本操作手册的不当用法而造成 的损坏，TRIMOS均不承担责任。
1.2
安全符号
一般警告，使用建议 电击危险 静电防护
本手册使用以下安全符号
1.3
一般警告
静电防护静电能损坏仪器的电子器件。为防止此类损坏,避免任何与连接器插脚的接触。 打开电源 仪器只有在接电线路已经完全正确时才可打开。 为防止任何意外或性能的改变，仪器不能被拆卸。
将测头滑进固定器（1）并用旋钮（2）锁紧。
7.
松开运输安全螺钉（镀铬）。
8.
给电池充电。连接AC适配器与仪器。AC适配器接好后，即 使仪器已关机也会自动打开。电池充电电量显示在屏幕上。 （见§12.4）。完全无电的电池需要3小时充满。
北京丹青瑞华科技有限公司 北京市朝阳区曙光西里甲1号东域大厦A座2103室 邮编：100028 电话：010-58220390/1/2/3/4/5 传真：010-58220398
34. 35. 36.
USB A USB B 脚踏板连接器
北京丹青瑞华科技有限公司 北京市朝阳区曙光西里甲1号东域大厦A座2103室 邮编：100028 电话：010-58220390/1/2/3/4/5 传真：010-58220398
轴承内圈内孔对端面的垂直度检定仪检定规程
轴承内圈内孔对端面的垂直度检定仪检定规程1. 介绍轴承内圈内孔对端面的垂直度是指内圈内孔对端面在垂直方向上的偏差程度。
其检测结果直接影响轴承的使用寿命和精度。
为了保证轴承的质量和可靠性，需要对轴承的内圈内孔对端面的垂直度进行检测。
本文介绍轴承内圈内孔对端面的垂直度检定仪的检定规程。
2. 设备和工具2.2 标准板：精度为0.01mm的平面研磨板。
2.3 其他工具：游标卡尺、万能角度尺、平行卡尺、大号内径测量仪、螺纹规。
3. 检定方法3.1 准备工作选定一块平面研磨板，检查其平整度和平面度，保证其精度满足要求。
检定仪器的零件之间应清洁无杂质，工作状态正常。
根据要测量的轴承型号，选配合适的测量夹具，使其可靠地安装在测量仪上。
3.2 操作步骤步骤一：准备轴承选择符合要求的轴承样本，用大号内径测量仪测量其内径与标准尺寸的偏差，确认轴承的尺寸符合要求。
将轴承放在测量夹具上，根据轴承的内部结构和测量要求选取合适的夹具，并使其稳定地安装在检测仪上。
步骤三：测量轴承的端面平行度用平行卡尺检查轴承端面是否平行于检测仪的测量平面，并使用游标卡尺测量轴承端面离检测平面的距离，记录数据。
将测量仪器的针头放在轴承端面上，确定测量起点，以该点为基准线，将测量针头指向轴承内圈中心。
转动轴承内圈，使测针指向不同方向。
记录不同方向的测量结果，计算其平均值。
每次转动轴承内圈时应保证其稳定且不产生旋转偏差。
步骤五：对测量结果进行分析根据测量结果，计算轴承内圈内孔对端面的垂直度，并与标准数据进行比较，判断轴承的合格性。
4. 结论通过本文介绍的轴承内圈内孔对端面的垂直度检定方法，可以有效地保证轴承的质量和可靠性，降低因轴承内圈内孔对端面垂直度偏差而导致的损害和事故概率。
为了确保检测结果的可靠性和准确性，建议在检定时严格按照规程进行操作，特别是在测量仪器和工具选择方面应根据实际情况选配适合的设备和工具。
YHL-800型激光垂直度测量仪
Acrobeam Co.,Ltd
YHL-800 型激光垂直度测量仪
使用说明书
一、 概述
西安昂科光电有限公司
ＹＨＬ－８００ 型激光垂直度测量仪
使用说明书
Acrobeam Co.,Ltd
ＹＨＬ－８００ 型激光垂直度测量仪是我公司生产的 ＹＨＬ 系列半导体激光测量设
备之一，它是为矿山管道垂直度测量及竖井掘进工程铅垂方向指向而开发的专用仪器，也可以为 铅直设备安装进行激光准直。
排除方法
激光器不发光或亮度 电池电量不足或激光 接通外电源充电或送工厂修理
减弱
器损坏
垂直精度超差
系统位置跑动
按说明书中的每五项进行排除
七、运输、贮存要求
1、仪器长途运输时，应装在原仪器包装箱内（ 注意防止装箱时接通电源开关），包装箱外裹
上发泡薄膜，再装入专用纸箱内打包运输。
2、 仪器携带时应避免磕碰或摔打。 3、 仪器应在干燥常温下贮存。
１、 仪器的主要特点 1） 采用大功率半导体激光光源，光斑在 600M 内无明显漂移现象。 2） 高精度的轴系系统，确保铅垂精度稳定可靠。 3） 装有专供仪器安装调试用的充电锂电池。 4） 内藏式水准管照明。 ２、仪器型号组成及代表意义 Y H L — 800
产品最大的工作距离 激光 垂直 仪器
西安昂科光电有限公司
Байду номын сангаас
Acrobeam Co.,Ltd
确，并每隔 30-40m 用井筒中心垂线在工作面校核光斑位置一次，其偏差不得超过 10mm。
五、仪器的检验和校正
为确保激光束的铅垂精度，应经常对仪器进行检验和校正，激光聚焦点应位于仪器的旋转轴
上，即当仪器绕自身竖轴旋转时，激光聚焦不应有绕动现象，如出现绕动则说明激光光轴不处于
垂直度检查仪说明书
仪器名称：垂直度检查仪仪器特征参数目录一，垂直度检查仪特征表二，垂直度检查仪附件清单三，垂直度检查仪配备工具清单四，垂直度检查仪技术资料清单五，垂直度检查仪权限管理垂直度检查仪垂直度检查仪技术资料清单垂直度检查仪权限管理垂直度检查仪配备工具清单仪器名称：垂直度检查仪使用、保养、维修、事故记录一，仪器使用记录1.垂直度检查仪安全操作规程2.仪器使用记录二，仪器保养记录1.仪器保养内容2.仪器保养记录三，仪器维修记录1.记录四，仪器事故记载1.事故记载912仪器使用记录仪器名称：垂直度检查仪仪器型号：编号：生产厂商：仪器主要用途：测量零件的垂直度误差使用记录应在检测前认真填写检测日期和时间；零件类型（铸铁角尺，大理石角尺等）；零件图纸号（图纸号、技术通知单号、测量委托单号）；编号（零件编号）；测量类型（我厂产品、外协件）在使用完成后据实填写仪器使用前后状态和使用者的姓名。
本使用记录册开始时间：2012年月日本使用记录册终止时间：2012年月日仪器保养内容仪器保养分为每日保养、每周保养、月度保养、年度保养仪器保养权限仪器第一负责人、仪器检定员：年度保养和月度保养仪器现场负责人：月度保养和每周保养仪器操作者：每周保养和每日保养年度保养内容：1，仪器全面精度检测；2，仪器软件和机械精度的全面检测；3，仪器附件的精度检测；月度保养内容1，高精度大理石角尺表面灰尘的清洁；2，仪器附件的清洁；3，随机附带电脑和打印机表面清洁每周保养内容1，仪器外部清洁2，大理石平台清洁3，仪器附件清洁每日保养内容1，仪器测头、测量杆清洁2，大理石平台的干净仪器保养记录仪器名称：垂直度检查仪仪器型号：编号：生产厂商：仪器主要用途：测量零件的垂直度误差保养者应在要求时间，按照《仪器保养内容》规定的项目和方法对仪器进行保养工作，在保养过程中发现仪器有异常状况应第一时间报告现场负责人和第一负责人，禁止无修理权限的操作者自行尝试解决。
月度保养后应认真填写保养记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪器名称：垂直度检查仪
仪器特征参数目录
一，垂直度检查仪特征表
二，垂直度检查仪附件清单
三，垂直度检查仪配备工具清单
四，垂直度检查仪技术资料清单
五，垂直度检查仪权限管理
垂直度检查仪
垂直度检查仪技术资料清单
垂直度检查仪权限管理
垂直度检查仪配备工具清单
仪器名称：垂直度检查仪
使用、保养、维修、事故记录
一，仪器使用记录
1.垂直度检查仪安全操作规程
2.仪器使用记录
二，仪器保养记录
1.仪器保养内容
2.仪器保养记录
三，仪器维修记录
1.记录
四，仪器事故记载
1.事故记载
9
12
仪器使用记录
仪器名称：垂直度检查仪
仪器型号：
编号：
生产厂商：
仪器主要用途：测量零件的垂直度误差
使用记录应在检测前认真填写检测日期和时间；零件类型（铸铁角尺，大理石角尺等）；零件图纸号（图纸号、技术通知单号、测量委托单号）；编号（零件编号）；测量类型（我厂产品、外协件）在使用完成后据实填写仪器使用前后状态和使用者的姓名。
本使用记录册开始时间：2012年月日
本使用记录册终止时间：2012年月日
仪器保养内容
仪器保养分为每日保养、每周保养、月度保养、年度保养仪器保养权限
仪器第一负责人、仪器检定员：年度保养和月度保养
仪器现场负责人：月度保养和每周保养
仪器操作者：每周保养和每日保养
年度保养内容：
1，仪器全面精度检测；
2，仪器软件和机械精度的全面检测；
3，仪器附件的精度检测；
月度保养内容
1，高精度大理石角尺表面灰尘的清洁；
2，仪器附件的清洁；
3，随机附带电脑和打印机表面清洁
每周保养内容
1，仪器外部清洁
2，大理石平台清洁
3，仪器附件清洁
每日保养内容
1，仪器测头、测量杆清洁2，大理石平台的干净
仪器保养记录
仪器名称：垂直度检查仪
仪器型号：
编号：
生产厂商：
仪器主要用途：测量零件的垂直度误差
保养者应在要求时间，按照《仪器保养内容》规定的项目和方法对仪器进行保养工作，在保养过程中发现仪器有异常状况应第一时间报告现场负责人和第一负责人，禁止无修理权限的操作者自行尝试解决。
月度保养后应认真填写保养记录。
本使用记录册开始时间：2012年月日
本使用记录册终止时间：2012年月日
简要操作及保养
设备名称：垂直度检查仪
出厂编号：
使用地点：机加公司一联空调厂房（齿轮检查站）
在日常使用仪器过程中，操作者必须熟悉仪器的一般性能、结构，掌握控制面板上各按钮和指示灯的作用，能熟练使用设备，对测量过程中出现的简单问题，能及时采取应对措置。
只有具备以上能力，才能独立操作设备，完成日常测量工作。
在仪器的正确使用和日常维护中，需做到以下几点：
一、设备开启前准备工作
◆操作者必须熟悉垂直度检查仪基本性能结构，设备操作前，需完成以下仪器准备工作。
⑴,确保外接电源电压为220V；
⑵,开机前，确保大理石平台上无明显异物，避免真空吸附电感测量系统在测量过程中划伤；
⑶，检查每个接口是否联接存在松动；
⑷，确保空压机是否能正常工作；
仪器每次开启前应保证以上几点无异常，方能开启仪器。
二、设备简单操作流程
1、设备简单操作流程
①，开启220V供电电源；
②，开启空气压缩机和笔记本电脑，进入WindowsXP 系统；
③，打开Straight Soft 2.3测量软件，并开启TESA TT20控制器背部
电源开关；
④，进入Straight Soft 2.3后，选择测量项目（直线度测量、垂直度
测量、平行度）；
⑤，进入测量设置菜单，输入测量者基本信息；
⑥，输入测量起始点，跨距长度等信息；
⑦，完成输入后，操作者将测头采集的每个点的数据通过TT20上发送键，
传输给电脑；
⑧，测量完成后，将测头移动到安全位置；
⑨，软件通过运算生成测量曲线及直线度、垂直度、平行度结果。
保存
数据；
⑩，出具质检部检测报告
2、注意事项
1.测量过程中，注意仪器基面和工件安全，轻拿轻放；
2.利用气浮移动仪器时要谨慎，避免测头碰撞；
3.气源压力控制在0.4—0.6MPa，空压机每周排次水；
4.保证工作、大理石工作台清洁
◆设备的关机
1,关机前保存测头在安全位置
2,设备关机后，如需再次使用设备，须在1分钟后进行，严禁频繁开停设备。
三、设备定期清洁和维护：
1, 设备使用完后，应及时清洁高精度大理石角尺、真空吸附电感测量系统，并将仪器用防尘罩罩上；
2, 每次将测量零件放入大理石平台上时，应格外注意保护大理石平台表面勿被划伤、磕碰。
如被测工件较大时，应及时联系专业起重配合起吊，安全、平稳放置。
3, 空气压缩机应定期排水。
4, 应定期（每周五）进行垂直度测量仪进行表面清洁工作，爱护仪器。
5, 在设备使用充电时，其电池具有额定的容量，如超过容量设备有可能被烧坏。
6,设备防震,防挤压,防水或其它液体.
7,设备应远离电噪源.不得在潮湿环境下储存.
仪器维修记录
仪器名称：垂直度检查仪
仪器型号：
编号：
生产厂商：
仪器主要用途：测量零件的垂直度误差
仪器出现故障后，应及时联系现场负责人和第一责任人，禁止无修理权限的操作者自行尝试解决。
故障排除后应认真填写维修记录并存档。
本使用记录册开始时间：2012年月日
本使用记录册终止时间：2012年月日
仪器维修记录
仪器事故记录
仪器名称：垂直度检查仪
仪器型号：
编号：
生产厂商：
仪器主要用途：测量零件的垂直度误差
仪器出现故障后，应及时联系现场负责人和第一责任人，禁止破坏现场和瞒报事故，事故处理完后应认真填写事故记录并存档。
本使用记录册开始时间：2012年月日
本使用记录册终止时间：2012年月日
仪器事故记录
垂直度检查仪软件操作说明
使用地点：机加公司一联空调厂房（齿轮检查站）
Straight Soft 2.3 操作界面说明
◆进入软件后，上方出现一排选项卡，点击每个选项卡会出现子菜
单。
1、打开Straight软件
①.点击File 选项卡，出现下列子菜单：
1.Open:打开已保存的文件
2.Open original:打开以已保存的文件为基础的新的测量
3.Save:保存现有文件
4.Save as:用新名称另存文件
5.Close:关闭关闭实际窗口
6.Printer settings:允许选择不同的打印机
7.Print:打印当前窗口
8.Quit:关闭所有打开的窗口，并退出程序
②.点击Measure 测量选项卡，出现下列子菜单：
1.Straightness:直线度测量
2.Squareness: 1一个元素垂直度测量
3.Squareness: 2两个元素垂直度测量
4.Parallelism 2-sided:双面平行度测量
5.Parallelism1-sided:单侧平行度测量
6.Parallelismdirect:直接平行度测量
③.点击Compensation补偿选项卡，出现下列子菜单：（此功能需与您的软件一起订购时才能使用）
1.Reversal method：逆转方法测量直线度和垂直翻转法
2.Correction table：校正表测量直线度和垂直度与修正表
3.Edit table：编辑表编辑修正表
4.Tabulate：列出创建从测量校正表逆转法
5.Settings：设置定义修正表中使用和试片的位置
③.点击Edit编辑选项卡，出现下列子菜单：
1.Protocol data：协议数据
2.Measuring points：测量点允许以纠正测量的数据
3.Tolerance：公差设置
4.Copy：复制
5.Clipboard：复制测量的数据到剪贴板中
6.Options：应用程序
④.点击Options选项卡，出现下列子菜单：
1.Basic settings：基本设置更改基本设置，如设备类型和自动
2.Pre-settings：预置值
⑤.点击Windows窗口选项卡，出现下列子菜单：
1.Overlapping：重叠打开的窗口
2.Parallel：并行打开另一个窗口
⑥点击Help 帮助选项卡，出现下列子菜单：
1.Contentsl ：软件操作手册
rmation：制造商和产品版本信息
2、进入测量过程，点击“Measurei”测量，选择“Squareness 1”一个元素垂直度测量
3、如下图设置参数，然后点击“OK”。
“Q”键传送数据到软件中各测量点。
如下图所示：
5、采点完成后点击“OK”,测量结果如下图所示；
双击图形显示测量数据，出现测量明细表格及测量结果：
Measuring length：测量长度
Angular deviation ：角度误差
Straightness deviation ：直线度误差
Angule according to ISO：垂直度误差
7、点击File 文件，打印或保存没量结果。
