调频连续波
三角波调频连续波 时间带宽积
三角波调频连续波时间带宽积1.引言1.1 概述三角波调频连续波以其独特的波形和广泛的应用领域而备受研究者的关注。
它是一种具有连续可变频率的信号，其频率随时间呈线性变化，又被称为线性调频信号。
时间带宽积则是衡量信号在时间和频率两个维度上的特性之一。
三角波调频连续波在通信领域、雷达系统和医学成像等方面具有广泛的应用。
具体来说，它可以用于无线通信系统中的频率调制和解调，提高信号传输的可靠性和抗干扰能力。
在雷达系统中，使用三角波调频连续波可以实现距离和速度的测量，用于目标探测和跟踪。
同时，在医学成像中，三角波调频连续波也常被用于超声波成像系统中的图像重建和信号处理等方面。
时间带宽积是用来描述信号在时间和频率上同时存在的能力。
它可以通过信号的频带宽度与信号的持续时间的乘积来计算得出。
时间带宽积越大，表示信号在时间和频率两个维度上的特性越好，具有更好的分辨能力和更低的互相干扰。
本文将着重介绍三角波调频连续波的原理和特点，并深入探讨时间带宽积对信号性能的影响。
同时，还将分析三角波调频连续波在不同应用领域中的应用案例，并展望未来该领域的发展方向。
通过对三角波调频连续波和时间带宽积的研究，我们可以更好地理解和应用这一信号形式，为相关领域的技术改进和创新提供有益的参考。
同时，对于工程实践和学术研究而言，掌握三角波调频连续波和时间带宽积的理论与应用也具有重要意义。
1.2文章结构1.2 文章结构在本文中，我们将按照以下结构展开对三角波调频连续波时间带宽积的深入研究。
首先，我们将在引言部分（章节1）提供文章的背景和整体框架。
在这一部分，我们将概述三角波调频连续波和时间带宽积的基本概念，介绍文章的目的和意义。
接下来，正文部分（章节2）将详细探讨三角波调频连续波和时间带宽积的相关内容。
在2.1节中，我们将重点介绍三角波调频连续波的定义、特性和应用领域。
我们将讨论它的转调原理、调制过程和波形特征等关键要素。
在2.2节中，我们将深入探讨时间带宽积的概念和意义。
调频连续波(FMCW)雷达微波物位计的工作原理
调频连续波（FMCW）雷达/微波物位计的工作原理FMCW是取英文Frequency Modulated Continuous Wave的词头的缩写。
FMCW 技术是在雷达物位测量设备中最早使用的技术。
FMCW微波物位计采用线性的调制的高频信号，一般都是采用10GHz或24GHz微波信号。
它是一种基于复杂数学公式的间接测量方法，由频谱计算出物位距离。
天线发射出被线性调制的连续高频微波信号并进行扫描，同时接收返回信号。
发射微波信号和返回的微波信号之间的频率差与到介质表面的距离成一定比例关系。
如果我们认为被线性调制的发射微波信号的斜率为K,发射信号和反射信号的频率为rf,滞后时间差为rt,发射天线到介质表面的距离为R，C为光速。
那么我们可以得到：rt = 2R/C由于采用的是调频的微波信号，因此我们可得：rf = K×rt；两式合并后，我们得到公式：R = C× rf/2K （公式2）根据公式2，我们可以看到，天线到介质表面的距离R与发射频率和反射频率差rf成正比关系。
信号处理部分将发射信号和回波信号进行混合处理，得到混合信号频谱，并通过独立的快速傅立叶（FFT）变化来区分不同的频率信号，最后得到准确地数字回波信号，计算出天线到介质表面的距离。
实际上，FMCW信号是在两个不同的频率之间循环。
目前市场上的FMCW微波物位计主要以两种频率为主：9到10GHz和24.5到25.5GHz。
采用FMCW原理的微波物位计都具有连续自校准的处理功能。
被处理的信号与一个表示已知固定距离的内部参照信号进行比较。
任何差值会自动得到补偿，这样消除了由温度波动或变送器内部电子部件老化引起的可能的测量漂移。
2.2、脉冲脉冲雷达物位计，与超声波技术相似，使用时差原理计算到介质表面的距离。
设备传输固定频率的脉冲，然后接收并建立回波图形。
信号的传播时间直接与到介质的距离成一定比例。
但是与超声波使用声波不同，雷达使用的是电磁波。
调频连续波测距原理
调频连续波测距原理
调频连续波测距原理是一种利用电磁波信号进行距离测量的技术。
它的基本原理是利用频率的变化来测量距离。
在调频连续波测距系统中，发射端向目标发射连续的频率变化较小的电磁波信号，接收端接收到反射回来的电磁波信号，然后利用接收到的信号和发射信号进行比较，从而计算出目标与发射端的距离。
具体来说，调频连续波测距系统中，发射端会向目标发射一段带有频率变化的电磁波信号。
这个信号的频率会随着时间的推移而逐渐变化，变化的频率可以是线性的也可以是非线性的。
接收端会接收到反射回来的电磁波信号，并将其与发射信号进行比较。
由于接收到的信号经过了一定的时间延迟，因此在比较的过程中，需要对接收到的信号进行一定的处理，以消除时间延迟带来的影响。
在处理完接收到的信号后，可以通过计算信号的频率差来计算出目标与发射端的距离。
具体来说，可以利用多普勒效应来计算出信号的频率差，从而得到目标与发射端之间的距离。
需要注意的是，在进行距离测量时，需要考虑到信号在空气中传播时可能会受到多种因素的影响，如大气湍流、多径效应等，因此需要进行相应的补偿和校正，以提高测量的准确性和精度。
- 1 -。
fmcw
调频连续波雷达
radar of frequency modulation and persistent wave
发射线性调频连续波的气象雷达。如果这种雷达还具备分析回波信号中多普勒频偏的能力，则称为调频连续波多普勒雷达(FM-CW Doppler radar)。由于脉冲雷达的距离分辨率受到发射脉冲宽度的限制，分辨距离一般很难达到15米以下；可探测的最近距离也受到限制。因此，脉冲雷达难以用来探测研究大气边界层。在60年代末研制成功了用于大气探测的调频连续波雷达，它具有极高的灵敏度和距离分辨率，特别适用于观测折射率极不均匀的大气所产生的回波，适用于研究大气边界层中的逆温层、波动、对流等天气现象。此外，还能给出边界层大气风和湍流等空间分布的观测资料。 雷达在一个周期(例如50毫秒)内向固定方向发射一种频率随时间线性地增加的连续波，又通过另一天线连续地接收来自该方向的回波。任何时刻的回波频率和同时刻的发射波频率之差，始终正比于目标物和雷达站的距离。将从发射机内引出的一部分能量作为本振信号而连续地同回波信号进行混频，并对差拍信号进行频谱分析，就可分离出来自不同距离处目标物的回波信号（见图）。最小可分 Modulated Continuous Wave)，即调频连续波。FMCW技术和脉冲雷达技术是两种在高精度雷达测距中使用的技术。其基本原理为，发射波为高频连续波，其频率随时间按照三角波规律变化。雷达接收的回波的频率与发射的频率变化规律相同，都是三角波规律，只是有一个时间差，利用这个微小的时间差可计算出目标距离。
h =c/kF
式中c为光速，F为发射连续波的频率跨度，k是量级为1的常数，它依赖于谱分析器的频率鉴别能力。当频率跨度为200兆赫时，最小可分辨距离可达1.5米左右。此外，由于发射和接收各有一个天线，最近的可测量距离只受这两个天线波束相交距离的限制，可测距离可低达10米。但由于连续波的功率不可能很高，调频连续波雷达的探测距离受到很大限制，一般只能用于边界层大气探测。
频率调制连续波
高频雷达采用连续波信号主要基于两个因素：一是以最经济手段中最简单的制造技术产生大的发射机平均功率；二是对其他高频用户的干扰要比对同平均功率的脉冲雷达小的多。
这是因为雷达性能取决于平均发射功率，而射频干扰效应主要与峰值功率有关。
1. 频率调制连续波为了得到距离信息和一定的距离分辨力，对连续波一般采用频率调制，它可采用时频互换方法对不同延迟的回波信号进行脉冲压缩（谱分析），下面对频率域变换为距离信息的工作原理进行分析如下。
现讨论单个线性调频（LFM ）信号。
假设发射信号为()]22exp[][2⎪⎭⎫ ⎝⎛+=t K t f j T t rect t s c π 其中，c f 为载波频率，T B K /=，是调频频率，于是信号的瞬时频率为)22(T t T Kt f c ≤≤-+ 则t f j c e t S t s π2)()(= 式中2)()(Kt j e T t rect t S π=是信号)(t s 的复包络。
由傅里叶变换性质，)(t s 与)(t S 具有相同的幅频特性，只是中心频率不同。
信号)(t s 的匹配滤波器的时域脉冲响应为：)()(0t t s t h -*=0t 是使滤波器物可实现所附加的时延。
理论分析时，可令00=t ，则t f j Kt j c e e Tt rect t h ππ22)()(⨯=- 则输出信号为du e T u t rect e e T t rect e du u t h u s t h t s t s u t f j u t K j t f j Ku j c c )(2)(20)()()()()()()(22--∞∞--∞∞--⨯=-=*=⎰⎰ππππ可以推导出：t f j c e Tt rect KTt t T t KT T t s πππ20)2()1(sin )(-= 该式即为LFM 脉冲信号经匹配滤波器的输出，它是一固定载频为c f 的信号。
当T t ≤时，包络近似为辛克函数，即)2()(sin )2()(sin )(0Tt rect Bt c T T t rect KTt c T t S ππ==习惯上，将此时的脉冲宽度定义为压缩脉冲宽度。
FMCW调频连续波雷达
经计算，液位上升与下降速度最大为每分钟0.8米，将最小窗 口和跟踪速度设为0.6后，死机现象明显减少。（害怕影响精 度和突跳增加，未敢设置过大。）
案例3：LT-104，工艺反映，液位计显示82%左右后， 死机，检修人员断电或空频谱后，有时显示正常，有时 依然显示82。
FMCW调频连续波雷达主讲内容来自工作 参数 原理 设置
注意 事项
基本概念
FMCW——调频连续波 白话：经过调频的连续发射的电磁波 由正弦波调频成为三角波（好处是线性）
工作原理
天线发射出被线性调制的连续高频微波信号 并进行扫描，同时接收返回信号。发射微波 信号和返回的微波信号之间的频率差与到介 质表面的距离成一定比例关系。
空频谱：作业指导书
12:20:30
12:22:30
40% 20%
2分钟液位上升20%
若测量范围为2米，2分钟液位上升0.4米， 一分钟上升0.2米，则最小窗口和跟踪速度 都设为0.2
注意事项及相关案例
1语言问题：正常情况下，按第四个键十秒钟，自动中英文切换。 恢复出厂设置后，上述办法无效，可按下面的顺序将其恢复
为中文菜单（登陆→Quick Setup→Language→Mandarin）。
Mandarin——普通话~ chinese——汉语
2空频谱距离设置：输入距离需小于实际距离，防止真实 液位被屏蔽。
案例1：LT-2541，工艺频繁反映，液位计突跳严重，检 修人员频繁做空频谱无效。
最小窗口和跟踪速度设置为3，经计算，最快上升 速度每分钟为0.4米，将参数修改为0.5后，突跳现 象消失。
被线性调制的发射微波信号的斜率为K fc——发射频率和反射频率差
调频连续波恒定差拍频率体制高度表
调频连续波恒定差拍频率体制高度表
调频连续波（FM-CW）雷达是一种特殊类型的雷达系统，其工作
原理是通过不断改变发射信号的频率来实现测距。
在FM-CW雷达中，发射信号的频率随时间线性变化，这种频率变化会导致回波信号中
出现频率差，也就是所谓的“差拍频率”。
差拍频率与目标距离之
间存在一定的数学关系，通过测量差拍频率，可以推算出目标与雷
达的距离。
在FM-CW雷达中，由于发射信号的频率是连续变化的，因此可
以实现较高的测距分辨率。
这种雷达系统通常用于测距精度要求较
高的应用场景，比如地面测绘、目标识别与跟踪等领域。
高度表是飞行器上的一种重要仪表，用于测量飞行器相对于地
面的高度。
在调频连续波雷达中，可以通过测量差拍频率来实现对
目标的距离测量，但是要实现高度测量还需要结合其他传感器和系统，比如气压计、GPS等。
通过这些传感器和系统的协同工作，飞
行器可以准确地确定自身的高度信息。
综上所述，调频连续波雷达通过测量差拍频率实现目标距离的
测量，但要实现高度测量还需要结合其他传感器和系统。
这种雷达
系统在航空航天领域有着重要的应用，可以为飞行器提供精准的距离和高度信息，保障飞行安全。
调频连续波激光雷达相干光路
调频连续波激光雷达相干光路英文回答：FMCW Coherent Optical Path in FMCW LiDAR.Frequency Modulated Continuous Wave (FMCW) LiDAR is a type of laser radar that uses frequency modulation to measure distance. The FMCW coherent optical path is a key component of an FMCW LiDAR system, and its performance is critical to the overall performance of the system.The FMCW coherent optical path consists of a laser source, a beam splitter, a reference mirror, and a target. The laser source emits a continuous wave of light that is split into two beams by the beam splitter. One beam is directed towards the reference mirror, while the other beam is directed towards the target. The beams are reflected back to the beam splitter, where they interfere with each other. The phase difference between the two beams is proportional to the distance between the laser source andthe target.The phase difference between the two beams is detected by a photodetector. The output of the photodetector is then processed to extract the distance information. The distance resolution of an FMCW LiDAR system is determined by the frequency modulation rate and the signal-to-noise ratio.The FMCW coherent optical path is a critical component of an FMCW LiDAR system. Its performance is critical to the overall performance of the system. By understanding the design and operation of the FMCW coherent optical path, you can optimize the performance of your FMCW LiDAR system.中文回答：调频连续波激光雷达相干光路。
调频连续波
三、信号采集与处理单元关键技术研究Equation Section 33.1 太赫兹频段线形调频连续波雷达系统及工作原理3.1.1 LFMCW雷达的基本特点调频连续波(FMCW)雷达一种通过对连续波进行频率调制来获得距离与速度信息的雷达体制。
雷达调频可以采用多种方式，线性和正弦调制在过去都已经得到广泛的运用。
其中线性调频是最多样化的，在采用FFT处理时它也是最适合于在大的范围内得到距离信息的。
鉴于此原因，有关调频连续波的焦点问题基本上都集中在LFMCW雷达上。
线性调频连续波（LFMCW）雷达是具有高距离分辨率、低发射功率、高接收灵敏度、结构简单等优点，不存在距离盲区，具有比脉冲雷达更好的反隐身、抗背景杂波及抗干扰能力的特点，且特别适用于近距离应用，近年来在军事和民用方面都得到了较快的发展。
主要优点可归结为以下三方面：LFMCW最大的优点是其调制很容易通过固态发射机实现；要从LFMCW系统中提取出距离信息，必须对频率信息进行处理,而现在这一步可以通过基于FFT的处理器来完成；LFMCW的信号很难用传统的截获雷达检测到。
除了上述优点外，LFMCW雷达也存在一些缺点。
主要表现在两个方面：作用距离有限：LFMCW雷达发射机和接收机是同时工作的，作用距离增大时，发射机泄漏到接收机的功率也增加；距离-速度耦合问题：LFMCW雷达采用的是超大时带积的线性调频信号，根据雷达信号模糊函数理论，它必然存在距离与速度的耦合问题，这不仅导致系统的实际分辨能力下降，而且会引起运动目标测距误差。
3.1.2 太赫兹频段LFMCW雷达系统根据目前国内的元器件水平和技术条件，在能够满足太赫兹波探测系统技术指标的前提下，本系统工作频率为220GHz，采用宽带线性调频探测体制方案，依靠天线测量目标的散射特性获取目标信息和距离信息。
线性调频连续波雷达具有低截获特性，在距离速度模糊方面与普通的脉冲雷达相比具有较大优势。
对于调频体制，利用在时间上改变发射信号的频率并与接收信号频率进行混频处理不仅能测定目标距离，而且能够精确测量目标径向速度，所以线性调频探测系统实现了太赫兹频段雷达的主动探测功能。
调频连续波雷达(FMCW)测距测速原理
调频连续波雷达（FMCW）测距测速原理FMCW雷达的工作原理基于多普勒效应和频率测量。
当发射机发送连续变化的频率调制信号时，信号的频率将会随时间线性变化。
这个频率变化的斜率称为调频斜率。
当发射信号经过天线发射出去，在遇到目标后，信号会被目标散射回来，然后被接收天线接收。
当接收天线接收到返回信号时，会将信号和发射信号进行混频处理，将其与发射信号相乘。
这样做的目的是为了提取目标的频率信息。
由于目标的速度不同，返回信号的频率也会有所不同。
根据多普勒效应的原理，当目标向雷达揭示而来时，频率会比发射信号的频率高；相反，当目标远离雷达时，频率会比发射信号的频率低。
接收到的混频信号将通过低通滤波器进行滤波，以去除不想要的频率成分。
然后，信号将被转换成数字信号，通过快速傅里叶变换(Fourier Transform)进行频谱分析。
频谱的峰值表示目标的频率，根据频率的变化可以计算出目标的速度。
根据多普勒频移的公式，测量得到的频移值与目标的速度成正比。
利用目标的速度与雷达到目标的距离之间的关系，可以通过简单的数学运算得到目标的距离。
由于信号频率的线性变化，可以通过测量信号的起始频率和终止频率，以及相应的时间间隔，计算得到距离。
在FMCW雷达系统中，还需要对信号的回波强度进行测量，以评估目标的反射特性。
这可以通过测量接收信号的功率来实现。
通过分析接收到的功率信号，可以确定目标的散射截面积(Cross Section)，从而估计目标的大小。
总结起来，FMCW雷达的测距测速原理基于多普勒效应和频率测量。
通过发送频率变化的信号，接收并处理返回信号，测量目标的频率和功率，从而得到目标的距离、速度和反射特性。
这种雷达系统具有高精度、高分辨率和广泛测速范围的优势，广泛应用于交通监测、无人驾驶、气象观测等领域。
调频连续波雷达液位计原理
调频连续波雷达液位计原理
调频连续波雷达液位计是一种用于测量储罐、槽体或容器中液位的无接触式仪表。
其工作原理如下：
1. 发射器发射一段连续的调频微波信号，这段信号会被天线辐射出去。
2. 当微波信号遇到液位时，一部分信号会被液位反射，另一部分信号会穿过液位继续向下传播。
3. 接收器接收到反射回来的信号，并通过信号处理电路将其转化为电信号进行分析。
4. 通过测量信号往返时间的差异，即发射信号到接收信号之间的时间间隔，可以计算出液位的高度。
5. 同时，由于微波的频率是调频的，接收到的信号中还包含有关液体的介电常数的信息。
通过分析这些信息，可以进一步确定液体的性质（如介电常数）。
调频连续波雷达液位计的优点包括测量准确度高、不受液体特性影响、适用于各种液体（包括腐蚀性液体）、无需维护等。
由于其工作原理的特性，它在工业领域中得到广泛应用，特别是对于高温、高压、粘稠或易爆等特殊条件下的液位测量。
调频连续波雷达测距原理
调频连续波雷达测距原理一、引言调频连续波雷达是一种常用的测距技术，它通过发射一段频率不断变化的信号，并接收回波信号进行处理，实现对目标物体的距离测量。
本文将详细介绍调频连续波雷达的原理及其实现过程。
二、调频连续波雷达原理1. 原理概述调频连续波雷达是利用高频电磁波与目标物体相互作用的原理进行测距。
它通过发射一段连续变化的高频信号，并接收回波信号，通过计算发射信号与回波信号之间的时间差和相位差，从而得到目标物体与雷达之间的距离信息。
2. 发射信号调频连续波雷达采用一段带宽较大、中心频率不断变化的信号作为发射信号。
这种信号被称为“调频连续波”（Frequency Modulated Continuous Wave，简称FMCW）。
3. 回波信号当FMCW信号遇到目标物体时，会被反射回来形成回波。
这个回波包含了目标物体与雷达之间的距离信息。
4. 时域处理接收到回波信号后，调频连续波雷达会对其进行时域处理。
具体来说，它会将发射信号与回波信号进行匹配，并计算它们之间的时间差和相位差。
5. 频域处理在进行时域处理之后，调频连续波雷达还需要进行频域处理。
具体来说，它会将时域信号转换成频域信号，并通过傅里叶变换等算法进行分析和处理。
6. 距离测量通过对发射信号与回波信号的时间差和相位差进行计算，调频连续波雷达可以得到目标物体与雷达之间的距离信息。
具体来说，距离可以通过以下公式计算得出：d = c * (Δt / 2)其中，d表示目标物体与雷达之间的距离；c表示光速；Δt表示发射信号与回波信号之间的时间差。
三、调频连续波雷达实现过程1. 发射器部分调频连续波雷达的发射器部分主要由一个带有可变中心频率的VCO （Voltage Controlled Oscillator）和一个功率放大器组成。
其中，VCO负责产生一段带宽较大、中心频率不断变化的信号，功率放大器则负责将这个信号放大到一定的功率水平。
2. 接收器部分调频连续波雷达的接收器部分主要由一个低噪声放大器、一个混频器、一个带通滤波器和一个ADC（Analog-to-Digital Converter）组成。
调频连续波雷达微波物位计的工作原理
调频连续波雷达微波物位计的工作原理调频连续波（Frequency Modulated Continuous Wave，简称FMCW）雷达是一种通过测量波的频率变化来实现距离测量的雷达技术。
它广泛应用于物位计领域，用于测量液体或颗粒物料的物位。
FMCW雷达物位计的工作原理主要分为三个步骤：发射、接收和信号处理。
首先，雷达物位计通过发射器发射一段调频的连续波，也就是频率随时间线性变化的信号。
这个信号经过功放放大后，通过天线辐射出去。
发射的时候，接收通道处于关闭状态。
其次，一部分发射的信号会被目标物体反射回来。
这些反射信号会经过天线接收回来，并且进入接收通道。
接收信号一般会比发射信号弱很多，因此需要经过低噪声放大器进行放强。
然后，信号会通过混频器与本振相乘，转换为中频信号，然后通过带通滤波器滤波，去除杂波和噪声。
接下来，信号会经过有限带宽的宽巷滤波器进行滤波。
这个滤波器的中心频率会根据发射信号的频率进行同步调节。
滤波后的信号还需要经过信号采样模块进行采样。
最后，通过信号处理模块对采样的信号进行处理。
首先，对采样的信号进行快速傅里叶变换（FFT）处理，将时域信号转换为频域信号。
然后，通过检测最大功率的方法，找到反射信号的频率，即目标物体的回波信号频率。
最后，通过计算回波信号的相位差值，可以计算出目标物体与雷达仪器之间的距离。
FMCW雷达物位计相比于其他物位测量技术具有以下优点：1.相较于脉冲雷达，FMCW雷达具有较高的测距分辨率，可以实现对距离的更精确测量。
2.FMCW雷达可以实现非接触式测量，无需直接与目标物体接触，因此具有较长的使用寿命和较少的维护需求。
3.FMCW雷达是调制连续波，因此抗噪性能较好，适用于多种环境下的物位测量。
然而，FMCW雷达物位计也存在一些限制和挑战。
首先，由于发射和接收信号之间的频率差会引起多径效应和杂波干扰，因此在信号处理过程中需要进行相位补偿和滤波处理。
其次，FMCW雷达物位计对目标物体的表面特性有较高的要求，例如对于光滑表面的物体，反射信号会非常弱，需要使用额外的增益来提高灵敏度。
调频连续波雷达工作原理
调频连续波雷达工作原理今天咱们来唠唠调频连续波雷达的工作原理，可有趣啦！你可以把调频连续波雷达想象成一个超级聪明的小侦探，它总是在那儿悄悄地观察周围的情况呢。
这种雷达啊，它发射的信号频率可不是固定不变的，而是一直在变化，就像一个调皮的小精灵在电波的世界里跳来跳去。
那它具体是怎么发射信号的呢？它会按照一种特定的规律去改变发射信号的频率。
比如说，它可能会让频率慢慢地变高，就像爬山一样，一点一点地往上走。
这个过程中，雷达就不断地把带有变化频率的电波发射出去。
这些电波就像一个个小小的信使，冲向目标物体。
当这些电波碰到目标物体的时候，就像小信使完成了任务一样，它们会被反射回来。
这时候啊，反射回来的电波就带着目标物体的信息啦。
那这些信息怎么被雷达知道呢？这就涉及到接收信号啦。
雷达有个接收装置，这个接收装置就像一个耐心的小耳朵，在等着那些反射回来的电波。
因为发射出去的电波频率是一直在变的，所以反射回来的电波和发射出去的时候相比，频率就有了变化。
这个频率的变化可不得了，它里面藏着好多秘密呢。
比如说，如果目标物体离雷达比较近，那反射回来的电波频率变化就会比较大，就好像这个小信使出去没多久就回来报信了，回来的时候带着很明显的变化。
要是目标物体离得远呢，电波跑的路程就长，回来的时候频率变化就相对小一些。
这就有点像你和朋友分别，离得近的朋友很快回来，你能明显感觉到他的变化，离得远的朋友回来得晚，变化就没那么明显。
那雷达怎么根据这个频率变化知道目标的距离呢？这里面有个很巧妙的数学关系哦。
通过测量发射信号和接收信号的频率差，再利用一些特定的公式，就能算出目标物体离雷达有多远啦。
就像是解开一个神秘的谜题一样，这个谜题的答案就是目标的距离。
而且啊，调频连续波雷达还能知道目标的速度呢。
你想啊，要是目标物体在动，那反射回来的电波频率变化就又多了一层含义。
如果目标朝着雷达过来，反射波的频率会增加得更快一些；要是目标远离雷达，反射波频率增加就会慢一点，甚至会减少。
fmcw表达式
fmcw表达式摘要：一、FMCW（调频连续波）基本概念1.FMCW 技术简介2.FMCW 在通信和雷达领域的应用二、FMCW 表达式的推导与分析1.FMCW 信号的数学表达式2.FMCW 信号的频谱特性3.FMCW 信号的调制与解调过程三、FMCW 技术的优缺点及发展前景1.FMCW 技术的优势2.FMCW 技术的局限性3.FMCW 技术的发展趋势与应用领域正文：FMCW（调频连续波）是一种在通信和雷达领域广泛应用的技术。
通过调整信号的频率来传输信息，FMCW 技术具有较高的可靠性和灵活性。
本篇文章将详细介绍FMCW 的基本概念、表达式的推导与分析，以及FMCW 技术的优缺点和发展前景。
首先，我们来了解FMCW 的基本概念。
FMCW 技术通过连续改变信号的频率来传输信息。
在通信领域，这种技术可以实现高速数据传输，提高信道容量；在雷达领域，FMCW 技术可以实现距离测量和速度测量，具有较高的精度和抗干扰能力。
接下来，我们推导并分析FMCW 表达式。
FMCW 信号的数学表达式为：s(t) = A * cos(2πf0t + φ) * exp(-j * 2π * fc * t)，其中A 为信号幅值，f0 为载波频率，φ为初始相位，fc 为频率调制频率。
FMCW 信号的频谱特性表明，频率调制会导致信号的频谱宽度发生变化，从而实现多普勒效应。
在FMCW 信号的调制与解调过程中，通常采用锁相环（PLL）技术实现频率的同步解调，恢复原始信号。
最后，我们来探讨FMCW 技术的优缺点及发展前景。
FMCW 技术具有以下优势：较高的数据传输速率、较强的抗干扰能力、较高的测量精度。
然而，FMCW 技术也存在一定的局限性，如频率调制导致的频谱宽度变化、多普勒效应的测量误差等。
尽管如此，随着科技的发展，FMCW 技术在通信、雷达和其他领域中的应用将会越来越广泛。
综上所述，FMCW 技术是一种具有广泛应用前景的技术，通过调整信号的频率来实现信息的传输与处理。
调频连续波
三、信号采集与处理单元关键技术研究Equation Section 33.1 太赫兹频段线形调频连续波雷达系统及工作原理3.1.1 LFMCW雷达的基本特点调频连续波(FMCW)雷达一种通过对连续波进行频率调制来获得距离与速度信息的雷达体制。
雷达调频可以采用多种方式，线性和正弦调制在过去都已经得到广泛的运用。
其中线性调频是最多样化的，在采用FFT处理时它也是最适合于在大的范围内得到距离信息的。
鉴于此原因，有关调频连续波的焦点问题基本上都集中在LFMCW雷达上。
线性调频连续波（LFMCW）雷达是具有高距离分辨率、低发射功率、高接收灵敏度、结构简单等优点，不存在距离盲区，具有比脉冲雷达更好的反隐身、抗背景杂波及抗干扰能力的特点，且特别适用于近距离应用，近年来在军事和民用方面都得到了较快的发展。
主要优点可归结为以下三方面：LFMCW最大的优点是其调制很容易通过固态发射机实现；要从LFMCW系统中提取出距离信息，必须对频率信息进行处理,而现在这一步可以通过基于FFT的处理器来完成；LFMCW的信号很难用传统的截获雷达检测到。
除了上述优点外，LFMCW雷达也存在一些缺点。
主要表现在两个方面：作用距离有限：LFMCW雷达发射机和接收机是同时工作的，作用距离增大时，发射机泄漏到接收机的功率也增加；距离-速度耦合问题：LFMCW雷达采用的是超大时带积的线性调频信号，根据雷达信号模糊函数理论，它必然存在距离与速度的耦合问题，这不仅导致系统的实际分辨能力下降，而且会引起运动目标测距误差。
3.1.2 太赫兹频段LFMCW雷达系统根据目前国内的元器件水平和技术条件，在能够满足太赫兹波探测系统技术指标的前提下，本系统工作频率为220GHz，采用宽带线性调频探测体制方案，依靠天线测量目标的散射特性获取目标信息和距离信息。
线性调频连续波雷达具有低截获特性，在距离速度模糊方面与普通的脉冲雷达相比具有较大优势。
对于调频体制，利用在时间上改变发射信号的频率并与接收信号频率进行混频处理不仅能测定目标距离，而且能够精确测量目标径向速度，所以线性调频探测系统实现了太赫兹频段雷达的主动探测功能。
雷达 带宽调制
雷达带宽调制
带宽调制是雷达技术中的一种常见方法，可以通过调整雷达信号的带宽来提高其性能。
下面是对带宽调制的介绍：
FMCW（调频连续波）雷达可以通过调频来增强。
这种雷达被称为调频连续波雷达。
调频技术支持检测距离和目标速度，以及区分多个目标的能力。
简单的连续波雷达只能分辨目标的速度，缺乏距离定时检测。
FMCW雷达可以采用多种调频调制方式，常见的调制方式有锯齿形、三角型、方波型、阶梯型和正弦型。
每种调制模式都有其自身的优势，其中锯齿调制提供了相对较高的最大距离并最小化了多普勒频率的影响。
三角型调制允许借助相对简单的电路和处理来确定飞行时间的频移和多普勒频率之间的差异。
方波调制作为频移键控（FSK）的一种基本形式，可以提供非常精确的近距离距离测量，但不能用于区分多个目标。
阶跃调制增强了干涉测量的最大范围。
总的来说，带宽调制是雷达技术中的一种重要方法，可以提高雷达的性能和精度。
在实际应用中，需要根据具体需求和应用场景选择合适的调制方式。
fmcw雷达测角原理 -回复
fmcw雷达测角原理-回复FMCW雷达测角原理引言：在现代科技的快速发展中，雷达技术的应用越来越广泛。
其中，FMCW（调频连续波）雷达是一种常见的雷达系统，广泛应用于目标测量、航空导航、地震监测等领域。
本文将详细介绍FMCW雷达测角原理，从基本概念到具体实现过程，一步一步解析其工作原理及应用。
第一部分：FMCW雷达基本概念在深入研究FMCW雷达测角原理之前，我们先来了解一些基本概念。
1. 调频连续波（FMCW）：FMCW雷达是一种通过改变发射信号的频率来实现距离和速度测量的雷达系统。
它采用连续波信号以持续发送，而不是脉冲，从而使得测量更加精确。
2. 时延-Doppler效应：FMCW雷达测量目标距离和速度的基本原理是利用时延-Doppler效应。
该效应描述了由于目标运动引起的信号频率的变化。
当目标靠近雷达时，接收到的信号频率会增加；当目标远离时，接收到的信号频率会减小。
第二部分：FMCW雷达测角原理了解了基本概念后，我们将深入探讨FMCW雷达测角原理的具体过程。
1. 发送信号：FMCW雷达首先发送一个连续变频信号。
这个信号的频率会从一个初始值线性地变化到一个目标值，然后又重新回到初始值。
这个变化的频率被称为频率搏动。
2. 目标回波：发送的信号会遇到一个目标，目标会反射部分信号，并形成回波。
这个回波信号会同时包含距离和速度的信息。
3. 混频：回波信号与发送信号混频。
这样做的目的是提取出回波信号中的频率信息，以便后续的处理。
4. 距离测量：在混频后，可以通过测量信号的时延来计算出目标与雷达的距离。
时延是目标回波信号与发送信号之间的时间差。
通过测量时延，可以得到目标与雷达之间的距离。
5. 频率测量：通过频率测量，可以得到目标相对于雷达的速度。
这个频率是由于目标运动引起的回波信号的频率变化。
6. 角度测量：通过测量不同接收天线上的回波信号的相位差异，可以推导出目标相对于雷达的方位角。
这个相位差可以通过信号处理算法来计算。

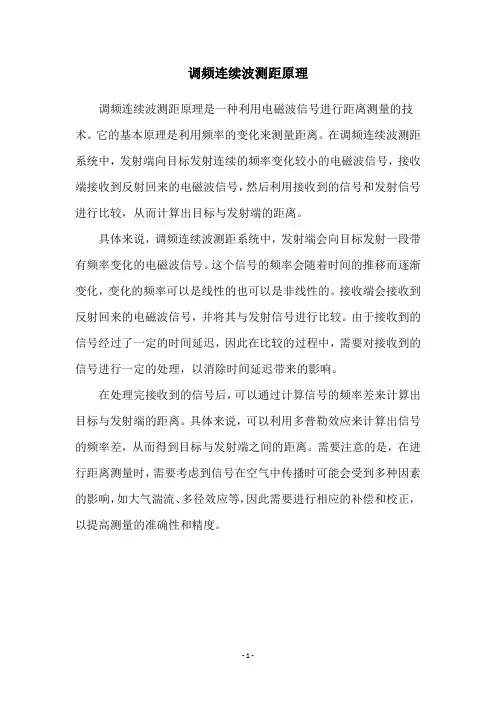

调频连续波测距原理
调频连续波测距原理
调频连续波测距原理是一种常用的测距方法，它利用调频连续波的特性，通过测量信号的时间延迟和频率变化，来计算出目标物体与测距设备之间的距离。
调频连续波测距原理的基本思想是，将一定频率范围内的连续波信号，通过调频的方式使其频率不断变化，然后将这个信号发射出去，当信号遇到目标物体时，会发生反射，反射信号会被接收器接收到。
接收器会测量反射信号的时间延迟和频率变化，然后根据这些数据计算出目标物体与测距设备之间的距离。
具体来说，调频连续波测距原理的实现需要以下几个步骤：
1. 发射信号：将一定频率范围内的连续波信号通过调频的方式使其频率不断变化，然后将这个信号发射出去。
2. 接收信号：接收器接收到反射信号，并记录下反射信号的时间延迟和频率变化。
3. 计算距离：根据反射信号的时间延迟和频率变化，计算出目标物体与测距设备之间的距离。
调频连续波测距原理的优点是测距精度高、测距范围广、抗干扰能力强等。
它可以应用于多种领域，如雷达测距、无线电测距、声纳测距等。
在军事、航空、航天、地质勘探等领域中，调频连续波测
距技术得到了广泛的应用。
调频连续波测距原理是一种基于调频连续波的测距方法，它通过测量信号的时间延迟和频率变化，来计算出目标物体与测距设备之间的距离。
这种测距方法具有测距精度高、测距范围广、抗干扰能力强等优点，可以应用于多种领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号采集与处理单元关键技术研究1.1 太赫兹频段线形调频连续波雷达系统及工作原理1.1.1 LFMCW雷达的基本特点调频连续波(FMCW)雷达一种通过对连续波进行频率调制来获得距离与速度信息的雷达体制。
雷达调频可以采用多种方式，线性和正弦调制在过去都已经得到广泛的运用。
其中线性调频是最多样化的，在采用FFT处理时它也是最适合于在大的范围内得到距离信息的。
鉴于此原因，有关调频连续波的焦点问题基本上都集中在LFMCW雷达上。
线性调频连续波（LFMCW）雷达是具有高距离分辨率、低发射功率、高接收灵敏度、结构简单等优点，不存在距离盲区，具有比脉冲雷达更好的反隐身、抗背景杂波及抗干扰能力的特点，且特别适用于近距离应用，近年来在军事和民用方面都得到了较快的发展。
主要优点可归结为以下三方面：LFMCW最大的优点是其调制很容易通过固态发射机实现；要从LFMCW系统中提取出距离信息，必须对频率信息进行处理,而现在这一步可以通过基于FFT的处理器来完成；LFMCW的信号很难用传统的截获雷达检测到。
除了上述优点外，LFMCW雷达也存在一些缺点。
主要表现在两个方面：作用距离有限：LFMCW雷达发射机和接收机是同时工作的，作用距离增大时，发射机泄漏到接收机的功率也增加；距离-速度耦合问题：LFMCW雷达采用的是超大时带积的线性调频信号，根据雷达信号模糊函数理论，它必然存在距离与速度的耦合问题，这不仅导致系统的实际分辨能力下降，而且会引起运动目标测距误差。
1.1.2 太赫兹频段LFMCW雷达系统根据目前国内的元器件水平和技术条件，在能够满足太赫兹波探测系统技术指标的前提下，本系统工作频率为220GHz，采用宽带线性调频探测体制方案，依靠天线测量目标的散射特性获取目标信息和距离信息。
线性调频连续波雷达具有低截获特性，在距离速度模糊方面与普通的脉冲雷达相比具有较大优势。
对于调频体制，利用在时间上改变发射信号的频率并与接收信号频率进行混频处理不仅能测定目标距离，而且能够精确测量目标径向速度，所以线性调频探测系统实现了太赫兹频段雷达的主动探测功能。
现代的连续波雷达普遍采用零拍接收机，也可称为零中频超外差接收机，本地振荡器就用发射机泄漏过来的信号代替，与回波信号直接混频，产生窄带差拍信号，经特性滤波和放大后，由A/D采样进行数字化处理。
因此，LFMCW雷达结构较为简单，易于实现。
频率合成器在基准信号源作用下产生线性调频信号，并通过正交解调和倍频，生成所需频段的线性调频信号，一路经过多级放大后由发射天线发射出去，另一路耦合到混频器作为本振信号，高频电磁波遇目标后反射回接收天线，经放大后到混频器，得到差拍信号，经低通特性滤波和放大送数字信号处理器，完成对差拍信号的FFT 、检测，对目标数据进行计算后送显控终端显示。
连续波雷达结构较为简单，但由于受泄漏影响较大，在天线隔离度一定的情况下，对收发的要求非常严格，主要考虑提高发射信号的频谱纯度和降低接收机的噪声；数字信号处理为常规的频谱检测，但如果考虑到动目标的检测问题，必须选择适当的信号形式或处理方法，相应的在硬件方面将提出更高的要求。
1.2 回波信号的模拟1.2.1目标模型雷达方程是描述影响雷达性能诸多因素的重要方式。
若设雷达发射功率为t P ，雷达发射天线的增益为t G ，接收天线增益为r G ，目标雷达散射截面积(RCS)为σ，一种给出雷达接收到的回波功率的雷达方程形式为： 22234(4)t r t r r t r PG G F F P R L λσπ= 式（3-1）其中L 为自由空间中存在的各种传播增益和损耗因子，常见的如吸收、绕射、阻挡、折射和多径等；t F 为从发射天线到目标的方向图传播因子；r F 为从目标到接收天线的方向图传播因子。
由式错误！未找到引用源。
可以看出，接收的回波功率Pr 与目标距离R 的四次方成反比。
已知式错误！未找到引用源。
，将其改写成时间的函数，则接收回波的瞬时功率为：22234()[()](4)r t r r t r t G G F F P t P t t R L λστπ=- 式（3-2）当发射和接收天线相同时，可以认为t G r G =2G ，t F r F =2F 。
将G 和F 代入式错误！未找到引用源。
得到：22434()[()](4)t r r t PG F P t P t t R L λστπ=- 式（3-3） 令： 122234(4)K G F R L λγπ⎡⎤=⋅⋅⎢⎥⎣⎦ 式（3-4）其中K 称为散射体的距离电压系数；)j γφ=称为目标的复反射系数，用以描述目标反射特性的振幅和相位。
为了表示方便，我们在目标雷达回波信号仿真中忽略天线受方向图调制而令2G G F =⋅，则距离电压系数可化简为： 12234(4)K G R L λγπ⎡⎤=⋅⎢⎥⎣⎦ 式（3-5）目标的距离电压系数受目标雷达散射截面积、天线增益、距离及传播衰减因子的影响，目标的多普勒频率同目标与雷达的位置和相对速度有关，目标的延迟时间与距离有关。
将距离电压系数K 代入式错误！未找到引用源。
，可得：()2()t t P t P t t K τ=-⋅⎡⎤⎣⎦ 式（3-6）假设发射信号为()t S t ，()()2t t P t S t =和()()2r r P t S t =，那么点目标的回波信号为：()()r S t K S t t τ=⋅-⎡⎤⎣⎦ 式（3-7）综上，回波相对于发射波有一定的延时，延时与目标与雷达的初始距离以及相对速度有关；回波强度由距离电压系数决定，即与目标雷达散射截面积、天线增益、传播衰减因子以及波长有关。
1.2.2杂波模型在雷达回波环境中，主要的散射体有目标和杂波(杂波可统称为被动散射体)两类。
杂波是指当雷达探测位于陆地或海面时，雷达接收的除感兴趣的目标以外的其它物体的雷达散射回波，它会干扰雷达的正常工作，对雷达的检测性能有重要影响，所以杂波成为雷达回波中不可忽视的一部分。
雷达回波信号仿真的研究是基于实际应用的，真实地模拟回波信号是研究中首当其冲的问题。
杂波仿真是雷达回波的组成部分，也成为雷达仿真中不可缺少的重要一环。
不管用什么模型来描述地面状态，事实上信号是从不在同一平面上的各部分反射回来的。
当雷达照射某一块地面时，这块地面的总回波等于从各散射中心所接收到各回波矢量的叠加。
不同的散射体由于速度矢量和散射体方向之间的夹角不同，使得每一个散射体具有不同的多普勒频率。
我们假定位置是随机的，每个杂波单元的幅度和相位都是随机的，则地杂波信号的产生是一个随机过程。
杂波的产生机理复杂，受诸多因素影响，包括雷达本身的工作状态(如入射角、发射频率、极化、分辨率等)以及背景情况(如地面植被情况、地面粗糙度、风速、风向等)。
完整的描述一个随机过程是很困难的，在实际情况中，一般突出一部分重点特征，如杂波的后向散射系数、幅度分布和相关特性或功率谱特性。
这里考虑杂波的幅度分布模型。
对于低分辨率雷达，散射单元由大量统计独立的小散射体组成，而且没有一个散射体占主导地位时，其合成杂波的统计特性与热噪声一致，包络可用Rayleigh 分布来描述。
瑞利分布与每个散射体的振幅分布无关，适用于散射体的数目足够多，并且所有散射体中没有一个起主导作用的环境。
上述模型适用于低分辨率雷达以较大的入射角对成片的沙漠、戈壁等均匀地表和低海海面进行观测时的情形。
当散射单元存在偶然的强散射体时，则地面杂波的总体统计特性必定是非瑞利型的。
这种情况下，对数正态分布和韦伯尔(Weibull)分布获得广泛应用。
对数正态分布的缺点是在最影响虚警和灵敏度的区域里，吻合程度不高。
韦伯尔杂波分布模型相比瑞利分布模型和对数正态分布模型能在更广的环境内精确表示实际的杂波分布。
因此本论文采用韦伯尔杂波分布模型。
其概率密度函数可表示如下： ()1e x p ,0x f x x x ββββαα--⎡⎤⎛⎫=->⎢⎥ ⎪⎝⎭⎢⎥⎣⎦式（3-8） 式中α为尺度参数，即分布的中值；β是韦伯尔分布的形状参量。
适当地调整韦伯尔分布的参数，能够使它接近或成为瑞利分布和对数正态分布。
随着形状参量的减小，概率密度分布的拖尾变长，韦伯尔分布的形状参量取值应该在0和2之间。
1.2.3噪声模型雷达系统的噪声包括从天线进入的噪声和接收机本身的噪声。
在太赫兹频段，噪声主要来源是雷达系统内部噪声，而系统内部噪声主要体现为高放部分的噪声。
通常可将雷达系统噪声看作高斯白噪声。
设噪声信号的电压幅度服从N(0，2n σ)的零均值高斯分布。
其概率密度函数：()222n x f x σ⎛⎫=- ⎪⎝⎭ 式（3-9）其中n σ为噪声电压方差。
可以得出只要产生服从N(0，2n σ)零均值高斯分布的白噪声就模拟了各路回波中的噪声。
噪声的功率谱如式错误！未找到引用源。
所示：()0,2N N f f = -∞<<∞ 式（3-10） 其中02N 为噪声的双边功率谱密度。
对于接收机输出端噪声，其功率谱密度如式错误！未找到引用源。
所示：0n N K TF =⋅ 式（3-11） 式中K 为波尔兹曼常数，T 为标准温度290K ，21410KT -=⨯ W /Hz ，n F 为接收机的噪声系数。
设接收机噪声带宽为3dB 带宽，则噪声功率为：0n n n P N B KTF B == 式（3-12）热噪声是统计独立的平稳随机过程，其平均电平的大小取决于设备的工作温度和系统带宽。
在噪声均值为零时，噪声的平均功率等于噪声的方差，即： 0n n n n P N B KTF B σ=== 式（3-13）1.2.4 雷达杂波和噪声仿真雷达信号处理系统中，杂波和噪声的存在通常限制了目标的检测能力，利用在计算机上产生这类噪声，通过回波信号的仿真来研究杂波和噪声的影响，并估计杂波和噪声存在下雷达系统的性能。
杂波的产生机理复杂，是一个随机过程。
完整的描述一个随机过程是很困难的，在实际情况中，一般突出一部分重点特征，从而得到一些数学模型。
产生随机变量的方法有许多种，对于给定的随机变量，可根据其特点选择其中一种或几种方法。
仿真对产生随机变量的方法有两点要求，首先是准确性要求，即由这种方法产生的随机变量应准确地具有所要求的分布；其次是快速性要求，在离散事件仿真中，一次运行往往需要产生几万甚至几十万个随机变量，这样，产生随机变量的速度将极大地影响着仿真执行的效率。
常用的产生随机变量的方法，有反变换法、组合法、卷积法、近似法及舍选法，我们这里应用反变换法。
反变换法是最常用且最直观的方法，以概率积分变换定理为基础。
设机变量x 的分布函数为F(x)，为了得到随机变量的抽样值，先产生在[0，11]区间上均匀分布的独立随机变量u ，由反分布函数()1Fu -得到的值即为所需要的随机变量x ： ()1x F u -=式（3-14） 这种方法是对分布函数进行反变换，因而称之为反变换法。
