最小流量循环阀
给水泵最小流量再循环各阀门故障点分析
给水泵最小流量再循环各阀门故障点分析给水泵是火力发电厂的重要辅机之一，其可靠运转直接关系着电厂的安全经济运行。
给水泵除应具有合理的结构、严格的制造工艺和优良的材质外,其抗气蚀性能亦是给水泵的主要性能之一,因为它不但决定着给水泵的工作范围,而且还影响着泵的使用寿命。
给水泵出水量是随锅炉负荷变化的，在启动或低负荷时给水泵在给水量较小情况下运行，水泵体摩擦发热不能被给水及时带走，从而使水温升高，当水温升高到一定程度后会发生汽化形成汽蚀，进而造成给水泵的损坏。
为了保证给水泵能正常运行，不产生气蚀，就必须满足在任何工况下，泵的有效气蚀余量大于或等于必需气蚀余量。
有效气蚀余量取决于泵的入口系统，其大小等于给水泵进口处的给水压力与该处给水温度相应的饱和压力之差。
而必需气蚀余量取决于泵本身的特性，其大小受泵的结构、转速、流量等因素影响。
经分析看出：给水泵的有效气蚀余量和必需气蚀余量均与泵的流量有关，当泵的有效气蚀余量与必需气蚀余量相等时所对应的泵的流量，称之为给水泵的最小流量。
因而有必要对给水泵的给水流量加以控制，以避免给水泵在低于其最小流量时工作。
为此，在给水泵出口处，设置给水泵最小流量管路。
这样，当给水流量小于泵的最小流量时，再循环阀自动打开，把一部分高压给水由泵出口回流到除氧器，使泵在最小流量下维持正常运行。
二、给水泵最小流量再循环阀门特点和故障情况三、给水泵再循环调节阀阀芯吹损图给水泵再循环保护装置主要部件有给水泵最小流量再循环阀、再循环前后截止阀、给水泵再循环逆止阀、压力变送器、差压变送器及过程控制器等。
其中最为关键设备是给水泵最小流量再循环阀，该阀的主要技术要求应满足如下要求：首先需要良好的密封性，通常机组在正常运行时,该阀是处于关闭状态，阀门入口压力即为给水泵出口压力，阀门出口压力为除氧器的工作压力，因此再循环阀要承受10～20MPa或更高的压差，这对阀门的严密性提出了极高的要求，因为阀门一旦出现泄漏，不仅会使阀内件产生冲刷、损坏，而且还直接影响电厂的安全经济运行。
给水泵最小流量控制阀(再循环阀)
一、概述 最小流量控制阀是给水泵的重要设备，与125、200、300、600MW 机组锅炉给水泵配套使用。
当给水流量由于机组运行工况所限低于某一最小值时，将导致给水泵内介质汽化而使设备无法工作甚至损坏。
最小流量控制阀就是当给水流量减小到最小流量时，立即打开，介质经控制阀回到除氧器；当给水流量达到一定量时，最小流量控制阀关闭，系统进入正常工作。
运行时给水泵出口压力很高，而除氧器压力很低（0.8MPa 以下），所以，最小流量阀须承受很高的压差。
开高公司采用多级套筒小孔式节流罩，通过阀芯上下移动改变节流面积，实现流量的调节；小孔式节流罩即是一只节流元件，又是消音器，故该阀门噪音小，耐气蚀；密封面采用免冲刷结构，选用合理的耐冲刷不锈钢材料和适当的表面硬化处理，大大延长使用寿命 ；合理安排压降，通道设计顺畅，避免产生闪蒸、气蚀和涡流；平衡型阀芯设计使阀杆受力较小，操作机构较小。
该阀调节平稳、气蚀小、振动轻、噪音低、磨损小、寿命长，该阀门采用简易装配结构，拆装方便、维修简单。
另外一种结构为迷宫式节流罩。
该型阀门采用多片迷宫片叠合而成的迷宫盘构成节流件，水流在迷宫中曲折来回而节流降压，通过阀芯上下移动来改变节流面积实现调节流量。
具有抗气蚀、耐磨损、低噪音、调节平稳的特点。
是当今高压差阀门技术新潮流。
二、工作原理该系列调节阀由执行机构和阀门本体两部分构成。
执行机构可选用IQL 智能型电动执行机构或DKZ 型电动执行机构及用户指定的执行机构。
IQL 智能型电动执行机构接受DC4-20mA 信号，且输出DC4-20mA 反馈信号，实现比例控制，它无须开盖，可通过红外遥控器完成阀位限位、扭矩设定，阀位校准等各种参数的调整。
DKZ 型电动执行器性能好、价格低、通用性强。
执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。
泵的最小回流阀

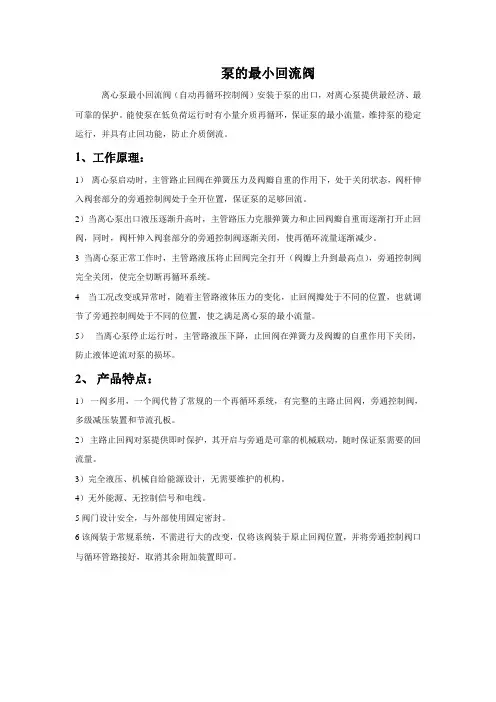

泵的最小回流阀
离心泵最小回流阀（自动再循环控制阀）安装于泵的出口，对离心泵提供最经济、最可靠的保护。
能使泵在低负荷运行时有小量介质再循环，保证泵的最小流量，维持泵的稳定运行，并具有止回功能，防止介质倒流。
1、工作原理：
1）离心泵启动时，主管路止回阀在弹簧压力及阀瓣自重的作用下，处于关闭状态，阀杆伸入阀套部分的旁通控制阀处于全开位置，保证泵的足够回流。
2）当离心泵出口液压逐渐升高时，主管路压力克服弹簧力和止回阀瓣自重而逐渐打开止回阀，同时，阀杆伸入阀套部分的旁通控制阀逐渐关闭，使再循环流量逐渐减少。
3 当离心泵正常工作时，主管路液压将止回阀完全打开（阀瓣上升到最高点），旁通控制阀完全关闭，使完全切断再循环系统。
4 当工况改变或异常时，随着主管路液体压力的变化，止回阀瓣处于不同的位置，也就调节了旁通控制阀处于不同的位置，使之满足离心泵的最小流量。
5）当离心泵停止运行时，主管路液压下降，止回阀在弹簧力及阀瓣的自重作用下关闭，防止液体逆流对泵的损坏。
2、产品特点：
1）一阀多用，一个阀代替了常规的一个再循环系统，有完整的主路止回阀，旁通控制阀，多级减压装置和节流孔板。
2）主路止回阀对泵提供即时保护，其开启与旁通是可靠的机械联动，随时保证泵需要的回流量。
3）完全液压、机械自给能源设计，无需要维护的机构。
4）无外能源、无控制信号和电线。
5阀门设计安全，与外部使用固定密封。
6 该阀装于常规系统，不需进行大的改变，仅将该阀装于原止回阀位置，并将旁通控制阀口与循环管路接好，取消其余附加装置即可。
CV最小流量阀
全开状态
阀芯行程演示
Team work for Technical Excellence 集体智慧创造完美科技
多级HUSH与双阀塞软阀座配合
多级HUSH实现逐级 降压减噪：噪声 <85dB 双阀塞双阀座
内阀塞和金属阀座： 关断流体 外阀塞和软阀座：实 现常期运行的零泄漏
Team work for Technical Excellence 集体智慧创造完美科技
给水泵再循环阀的运行工况
压差大
– 给水泵出口压力：约300 多公斤 – 除氧器或凝汽器热井 压 力几公斤 – 可能是电厂热力系统中 压差最大的地方
常关阀
– 90%以上的时间处于关闭 状态
必须能满足系统要求
– 适应锅炉负荷要求 – 适应给水泵保护要求
Team work for Technical Excellence 集体智慧创造完美科技
最小流量阀必须克服问题
大压差导致的恶劣工况 – 闪蒸/Flashing – 汽蚀/Cavitation 常关阀门长期零泄漏的 要求
Team work for Technical Excellence 集体智慧创造完美科技
闪蒸－Flashing
闪蒸的发生
– 给水压力迅速降到饱和压力 以下，导致大量气泡产生， 在阀门中形成气液两相流
双阀塞双阀座实现长期安全的零泄漏
Team work for Technical Excellence 集体智慧创造完美科技
消除汽蚀和 闪蒸的完美 之作—— HUSH 套筒
Team work for Technical Excellence 集体智慧创造完美科技
给水泵再循环最小流量阀详解(一)
给水泵再循环最小流量阀详解(一)给水泵再循环最小流量阀详解什么是给水泵再循环最小流量阀给水泵再循环最小流量阀是一种用于控制给水泵回水系统中的流量的装置。
它的作用是确保给水泵在运行期间始终有足够的流量通过，从而避免给水泵在低负荷或者过载状态下运行。
工作原理给水泵再循环最小流量阀通过控制回水系统中的流量来维持给水泵的正常运行。
当给水泵运行时，阀门会自动调整开度以确保回水系统中的流量达到设定的最小值。
当回水流量小于最小值时，阀门会自动打开，增加回水流量；当回水流量大于最小值时，阀门会逐渐关闭，限制回水流量。
优点•稳定性：给水泵再循环最小流量阀能够稳定地控制回水流量，有效避免给水泵在低负荷或者过载状态下运行。
•节能性：通过控制回水系统中的流量，给水泵再循环最小流量阀能够减少能耗，提高能源利用效率。
•保护设备：给水泵再循环最小流量阀能够保护给水泵和相关设备，防止因低流量或过载造成的损坏。
应用场景给水泵再循环最小流量阀广泛应用于以下场景：•给水泵回水系统：在给水泵回水系统中，给水泵再循环最小流量阀能够稳定控制回水流量，保证给水泵的正常运行。
•制冷系统：在制冷系统中，给水泵再循环最小流量阀可以调节回水流量，提高制冷效果，提升能源利用效率。
选购要点在选购给水泵再循环最小流量阀时，需要注意以下几点：1.流量范围：根据实际需求选择合适的流量范围，确保阀门能够满足系统的流量要求。
2.压力等级：根据系统的压力等级选择合适的给水泵再循环最小流量阀，以确保其能够正常工作。
3.材质选择：考虑介质的特性和工作环境，选择合适的材质，以确保阀门的耐腐蚀性和使用寿命。
维护保养给水泵再循环最小流量阀的维护保养对其正常运行和寿命有重要影响。
以下是一些常见的维护保养事项：1.定期检查阀门的开度和状态，确保其正常运行。
2.定期清洗阀门和管道，防止积聚的污物对阀门造成堵塞。
3.定期检查阀门的密封性能，如有问题及时更换密封件。
结论给水泵再循环最小流量阀作为控制回水流量的关键装置，在给水泵回水系统和制冷系统中起到重要作用。
最小流量阀技术说明
最小流量阀技术说明
苏尔达最小流量再循环阀技术说明
1、说明
苏尔达是世界上最大的自动再循环阀供应商。
这些自动再循环阀或泵保护阀是我们的主要产品。
在过去的40年里，苏尔达已提供给世界各地40,000套自动再循环阀，赢得了很高的客户满意度。
2、应用范围
自动再循环阀是用于防止离J心泵在低
负荷运行时由于过热、严重噪声、不稳定和
气蚀而引起的损坏。
只要泵的流量低于一定
数值，阀的旁路回流口就会自动地打开，以
此来保证液泵所必需的最小流量。
3、工作原理
根据主流量不同，自动再循环阀的主阀
瓣将确定在某一个位置上。
主路止回阀的阀
杆通过一杠杆，将主阀瓣动作传递至旁路。
旁路系统控制通过旁路的流量，同时将压力减至旁路出口所需值。
当主阀瓣回至阀座关闭状态时，所有流量通过旁路回流。
当主阀瓣上升至顶端位置时，旁路则完全关闭，所有泵的流量流向工艺系统。
4、功能
1) 自动根据流量调整旁路开度(系统的流量调节)
2) 旁路压降可以控制
3) 主路、旁路均带有止回阀
4) 三通T型结构，适宜于再循环管线
5、优点
1) 旁路不需要连续的流量，减少能耗;
2) 减少设计工作量(四种功能集于一体);
3) .减少安装和维护成本(自力式，不需外部能源);
4) 降低故障发生的可能性一将高速流体造成故障的可能性减至最小，没有气蚀
问题和电气接线费用;
5) 低流量工况下仍然可以保证泵稳定工作; 6) 与常规系统相比，整体费用低。
6、自动再循环阀示意图
7、自动再循环阀结构简图。
最小流量阀——精选推荐
最小流量阀一、概述最小流量阀又称锅炉给水泵再循环阀。
在电厂它安装在给水泵出口处，连接至除氧器。
锅炉给水泵把水从除氧器里吸出送往锅炉。
为防止给水泵过热以及防止产生汽蚀，给水泵的流量在任何情况下都必须不小于某一个规定的安全流量，也就是最小流量。
当锅炉给水需要流量很小时，比如汽机跳闸时，需及时打开最小流量阀，把一部分高压水由泵出口处回流到除氧器，以保证给水泵的安全运行。
该阀所在的系统称为再循环系统。
二、最小流量阀的运行工况该阀在正常情况下是关闭的，在汽机跳闸时需要自动打开。
它需要按系统要求调节流量。
该阀的运行参数为：阀前：压力17.5~38.7Mpa 温度141~232℃ 阀后：压力0~0.07MPa 温度41~109℃这就意味着该阀必须承受高压差，防止汽蚀，降低冲刷和噪音，实际工况十分恶劣。
三、性能杰出的专利产品 为了适应这种恶劣工况，苏州德兰能源科技有限公司开发了自主的专利产品。
该阀采用循环对流原理，加工环形沟槽盘片并用盘片叠加成套筒式节流套作为阀门内件，有效降低流体压力，控制流体速度，避免了汽蚀和冲刷，降低了噪音，延长了阀门的使用寿命，是专门适用于再循环系统的特殊阀门。
四、经过实践检验的理想产品该阀于2004年获得国家发明专利，经数年来十多家用户的使用，获得了满意的效果，深得用户好评，是目前最小流量阀产品中的理想产品。
苏州德兰能源科技有限公司。
联系电话联系电话：：*************，传真传真：：*************。
吴先生189****5893地址地址：：苏州市相城区澄阳路60号脱颖科技创业园号脱颖科技创业园。
网址网址：：最小流量循环阀是发电厂锅炉给水泵配套的关键设备，由于此阀门应用于极端恶劣的环境下，阀门会产生严重汽蚀和冲刷而产生损坏，亦会产生很大的噪音和振动，是长期以来困扰全世界阀门专家的难题。
如图1。
图1：图2：我公司资深阀门专家，史道兴高级工程师经过多年潜心研究，发明了环流式最小流量循环阀，一举攻克了最小流量阀长期存在的汽蚀严重，漏流量大，噪音超标，寿命短等诸多问题，为电厂锅炉给水泵的安全运行提供了可靠保证。
最小流量阀异常处理及原因分析
最小流量阀异常处理及原因分析摘要：给水泵最小流量调节阀位于电厂的高压给水系统内，是最关键的调节阀。
本文主要介绍了最小流量阀使用过程中存在的问题以及处理方式。
对使用最小流量阀设备的厂家具有一定的借鉴意义。
关键词：最小流量阀；再循环门；电厂设备一、概述最小流量阀是发电厂中比较重要的阀门之一。
最小流量阀，又称再循环阀，安装在给水泵出口管道的支管上，然后与除氧器相连。
电厂在启动机组或者在负荷比较低的情况下运行时，锅炉给水量需要量很小或不需要流量时，此时将最小流量阀打开，将一部分水返回除氧器水箱，以保证有一定的水量通过给水泵，而不致使泵内水温升高而汽化。
当给水量处于正常条件下时，最小流量阀关闭。
通过控制最小流量阀的开度，保证在任何情况下都必须有一个最基本的流量，也就是给水泵的最小流量，以此来确保电厂给水泵的安全运行。
二、国外研究现状国内正在运行的600MW机组的给水泵最小流量阀，一般均为进口配置，主要的品牌有美国的CCI,美国的COPES-VULCAN,日本的CCI-KK，英国的HOPKINSONS 等。
以上品牌的最小流量阀减压方式特点各有不同，其中CCI采用的是迷宫式减压方式，高压差流体经过各个拐角的压力损失，来达到高压差的工作场合一般都可以达到15次以上的减压，相对而言，在减压方式上是比较先进的。
COPES-VULCAN和日本的CCI-KK、HOPKINSONS的减压方式一样,采用圆环径向错位减压方式，就是将圆环桶体上加工不同的圆孔，再在外面压紧套上另一个圆环桶体，将上面的圆孔略有错位，然后再套上一个圆环桶体，如此一般会7～10个，通过不断的减压，来保证再循环阀门的减压要求。
MASONEILAN采用柱状节流的方式，在阀门的轴向设计有多个节流的台阶，通过流体在多个柱塞面积的改变进行节流减压，一般可以达到4～8次的减压，以满足最小流量多次减压的要求。
三、最小流量阀内漏的主要原因（1）冲刷：汽泵最小流量阀在调节过程中，需要将给水压力由20MPa以上直接降为除氧器压力，阀门前后压差极高，当阀门在小开度时，流速也非常高，如果结构上无有效节流措施，阀门的密封面就会在短期内遭到严重冲刷，以致损坏。
给水泵最小流量再循环阀控制方法改进技术
给水泵最小流量再循环阀控制方法改进技术核心提示：在给水泵出口至除氧器之间设置再循环系统。
给水泵再循环系统由再循环管、最小流量再循环阀(简称“再循环阀”)和再循环调节阀前、后阀门组成。
超临界机组给水泵为多级离心泵，其入口为经过给水泵前置泵升压的中压给水，中压给水接近饱和，当给水泵低于最小流量运行时，泵体摩擦的发热量不能被给水带走，使泵内温度升高，当泵内温度超过泵所处压力下的饱和温度时，给水就会发生汽化，造成给水泵汽蚀。
为此，在给水泵出口至除氧器之间设置再循环系统。
给水泵再循环系统由再循环管、最小流量再循环阀(简称“再循环阀”)和再循环调节阀前、后阀门组成。
当给水泵低于最小流量运行时，通过再循环系统增加给水泵的入口给水流量，保证给水泵的安全运行;当给水泵流量大于最小流量并有一定余量时，关闭再循环阀，以提高经济性。
1、给水泵的安全工作区给水泵最小流量定值，根据各给水泵运行特性曲线确定，给水泵必须运行在特性曲线的安全工作区，给水泵运行特性曲线见文献[1]。
考虑给水泵运行的不同工况，在给水泵投运或机组运行在低负荷期间，为了使泵工作在安全区，必须由再循环阀来保证流过给水泵的最小流量。
[1]2、再循环阀控制方法及存在的问题再循环阀的控制方法一般分为开关式控制和连续式控制：前者通常用于小容量机组;对于大容量或超临界机组为保证给水流量调节的稳定及提高经济性，再循环阀控制应采用连续式控制。
常规的再循环阀连续控制方法有PID调节控制和单一曲线函数控制。
2.1 PID调节控制PID调节使用单冲量、闭环反馈控制再循环阀，给水泵入口流量与设定值偏差输入PI 调节器，再循环阀为PI调节器控制对象，从而实现最小流量的连续控制。
再循环阀工作在高温、高压且前后压差大的工况中，频繁调整可能导致阀门故障。
此控制方法为连续控制，能够保证给水泵安全运行，但再循环阀的频繁调整，增加了再循环阀故障率;同时，再循环阀的开度变化，会影响锅炉给水流量，从而影响锅炉给水自动的调整，严重时可能造成给水自动控制发散，影响机组运行安全。
给水泵再循环最小流量阀详解
给水泵再循环最小流量阀详解给水泵再循环最小流量阀是给水系统中的一种重要控制装置。
它的作用是保证给水泵在运行过程中始终维持着一个最小的流量，以防止给水泵在低负荷运行状态下出现异常情况。
给水泵是给水系统中的核心设备之一，它负责将水从水源地输送到用户处。
在给水系统中，给水泵的运行状态需要根据用户的用水需求进行调节。
当用户用水量较大时，给水泵需要以较大的流量运行，以满足用户的需求；而当用户用水量较小时，给水泵则需要以较小的流量运行，以节约能源并保护设备。
然而，在给水系统中，给水泵在低负荷运行状态下容易出现一些问题。
例如，当给水泵的流量过小时，可能会导致泵的出口压力过高，使泵的叶轮受到过大的压力而损坏；同时，低负荷运行状态下，给水泵的效率也会降低，从而浪费能源。
为了解决这些问题，给水系统中引入了再循环最小流量阀。
再循环最小流量阀位于给水泵的出口处，它可以根据给水泵的运行状态自动调节泵的流量。
当给水泵的流量小于预设的最小流量时，再循环最小流量阀会自动打开，将一部分水流回到给水泵的进口处，从而保证给水泵始终维持着一个最小的流量。
再循环最小流量阀的工作原理是通过调节阀门的开度来控制再循环流量的大小。
当给水泵的流量小于最小流量时，再循环最小流量阀会自动打开，使一部分水流回到给水泵的进口处。
而当给水泵的流量大于最小流量时，再循环最小流量阀会自动关闭，从而使水流不再循环。
再循环最小流量阀的优点是可以保证给水泵在低负荷运行状态下始终维持着一个最小的流量，从而避免了给水泵受到过大的压力而损坏的问题。
同时，再循环最小流量阀还可以提高给水泵的效率，减少能源的浪费。
然而，再循环最小流量阀也存在一些问题。
首先，再循环最小流量阀会导致一定的能源损耗，因为一部分水流回到了给水泵的进口处而没有被用于供水。
其次，再循环最小流量阀的调节范围有限，不能适应过大范围的流量变化。
为了解决这些问题，一些先进的给水系统中还引入了变频调速技术。
变频调速技术可以根据用户的用水需求实时调节给水泵的流量，从而实现更加精确的控制。
给水泵最小流量循环阀结构设计及数值模拟
给水泵最小流量循环阀结构设计及数值模拟
那腾及;孙长青;郝春;张小辉
【期刊名称】《液压与气动》
【年(卷),期】2022(46)3
【摘要】最小流量循环阀是保护给水泵安全运行的重要流量控制部件。
通过对两种迷宫流道以及两种最小流量循环阀整体模型进行模拟分析和对比,检验了不同流道通流面积和不同流道数量对其性能的影响。
结果表明,迷宫盘降压结构具有良好的压降控速效果,可以有效避免汽蚀现象的产生;采用12流道迷宫盘降压结构的最小流量循环阀的综合性能更优,压力分布更为均匀,压降效果更好,且具有良好的通流能力。
研究结果可以为最小流量循环阀或同类产品的研发提供一定参考。
【总页数】7页(P138-144)
【作者】那腾及;孙长青;郝春;张小辉
【作者单位】沈阳工程学院机械学院;国家能源集团辽宁电力有限公司;沈阳工程学院工程训练中心
【正文语种】中文
【中图分类】TH137;TH122
【相关文献】
1.给水泵最小流量循环阀故障分析及改进
2.给水泵最小流量阀改造前后数值模拟
3.给水泵最小流量再循环阀控制方法的改进
4.给水泵最小流量再循环阀的技术分析
5.核电锅炉给水泵最小流量循环阀出口形状改造及噪声控制
因版权原因，仅展示原文概要，查看原文内容请购买。
ABB小流量阀用途说明
ABB小流量阀小流量阀----又名锅炉给水泵出口再循环旁路阀，主要用于发电机组启动时，给水泵流量小、压力大工况下，将此阀门打开，进行小流量的再循环，当机组启动流量上升到一定范围以后，该门需要进行全关闭，以确保主给水管道中的流量、压力，来供给高压加热器等设备。
因此要求小流量阀门达到：1）关闭时候非常的严密，泄漏量相对来说达到零泄漏。
2）阀门调节过程中或者在开启过程、关闭过程中，该法们能够耐大压差可能产生的气蚀。
小流量阀的形式一般有以下几种：●电动开关二位方式、阀体为直通式●电动开关二位方式、阀体为角式●气动开关二位方式，阀体为直通式●气动开关二位方式，阀体为角式●电动调节方式，阀体为直通式●电动调节方式，阀体为角式●气动调节方式，阀体为直通式●气动调节方式，阀体为角式小流量阀门耐气蚀的措施基本上的方法是采用多层减压方式，在减压过程中保持水介质在额定温度下的压力，不低于相应的饱和蒸汽压力，这样就可以尽可能的避免气蚀现象的产生，只要做到了减压整个过程介质压力不低于额定温度下的饱和蒸汽压力，采用减压多少级就不是最最主要的问题了，当然在达到技术要求情况下，减压的级数越少，阀门内部的构造越简捷，使用维护越方便，制造精度越容易高，成本相对来说也就容易降低一些。
小流量阀的密封问题小流量阀基本上从用途来说，既是调节阀又是关断阀，因此算是一种特殊的阀门了，因为调节阀生产厂做到多层减压防气蚀是非常容易的，但是同时做到密封为零比较难，因为调节阀的泄漏标准是ANSI B16.104/FCI 70-2，而且基本上是靠金属与金属之间的线性密封的。
因此小流量阀是特殊的阀门，特殊的生产厂，他们调节时候具备了调节阀生产厂做到的防气蚀，同时也能达到密封标准MSS-SP-61的要求，这个标准是针对关断阀的检验的。
这样才能完全达到小流量阀的用途要求的特殊工况下的特殊要求。
日本ABB K.K（原名：日本Gadelius公司）生产的专门小流量阀，就是在完全满足小流量阀特殊工况要求情况下，同时做到了结构最简捷、维护最方便、拆装最省事、价格最合理、业绩最为多、备件最为少等等。
高压给水泵最小流量阀的工作原理
高压给水泵最小流量阀的 工作原理
作者：liar
目录
CONTENTS
PART 01 最小流量阀的工作原理
PART 02 最小流量阀的内部结构
PART 03 常见问题及处理方阀
1 最小流量阀的工作原理
01 最小流量阀的工作原理
1.应用范围：
自动在循环阀是一个安全阀。它用于 防止离心泵在低负荷运行时由于过热，严重噪声，不稳定和气蚀而引 起的损坏。 只要泵的流量低到一定数值，阀的辅 助回流口就会自动打开，以此来保证液泵所必须的最小流。最小流量阀的工作原理
2.作用原理：
通过流体的作用，回流单向阀的止回锥将确定在某一个位置上。止回锥的运动 传递给最小流量控制杆，通 过控制杆来调节最小流量。 止回锥处于闭合止回位置，最小流量达到满负荷。止回锥处于顶部止动位置， 回流的最小流量关闭
2 最小流量阀的内部结构
02 最小流量阀的内部结构
我司型号：TDM128FVW-CS
02 最小流量阀的内部结构
我司型号：TDM128FVW-CS
02 最小流量阀的内部结构
3 常见问题及处理方阀
03 常见问题及处理方阀
1.最小流量阀阀杆断裂 处理方法：更换阀杆，定期检查是否卡涩
新的阀杆
阀杆断裂
03 常见问题及处理方阀
2.最小流量阀阀杆密封圈老化 处理方法：更换O型圈
给水泵最小流量调节阀 安装和维护手册说明书
给水泵最小流量调节阀安装和维护手册沈阳方政阀门有限公司目录1.应用范围 (1)2.作用原理 (1)3.性能优点 (1)4.技术简介 (1)4.1选材和加工 (1)4.2多级节流 (1)4.3过封度 (1)4.4分开节流面与密封面 (1)4.5线密封型式 (1)4.6控制同心度 (2)4.7密封自力加压 (2)4.8浮动连接 (2)4.9防卡硬度差 (2)4.10合理间隙 (2)5.工作原理 (2)6.材料 (2)7.注意事项 (3)7.1吊环螺栓起吊范围 (3)7.2安装 (3)7.3使用 (4)7.4检查 (4)9.拆卸和装配 (5)10.阀门型号编制说明 (6)11.气动阀门结构 (7)12.气动阀门解体与组装 (8)13.气动执行器调校 (9)14.气动带定位器调节阀现场调试的方法 (9)15.气动调节阀常见故常及排除 (11)16电动阀门结构 (12)17.电动阀门解体与组装 (13)18.电动调节阀常见故常及排除 (14)1.应用范围我公司从国外引进先进技术同时，参加了很多新型能源电力设备，石油炼化、化工、精细化工领域的技术改革。
在这样的发展环境下，主要生产设备中给水泵系统和主要辅助设备。
我公司生产研发给水泵整套系统设备。
针对现场发生问题和使用情况研发新一代最小流量调节阀，最小流量调节阀主要应用在压差较大的工作环境。
最小流量调节阀适用于电力设备，石油炼化、化工、精细化工等领域。
2.作用原理当给水泵低于最小流量运行时，通过最小流量阀把水回流到除氧器中，在经过给水泵在循环增加给水泵的入口给水流量，保证给水泵安全运行。
当给水泵流量大于最小流量并有一定余量时，关闭在循环阀，以提高经济性。
最小流量调节阀主要功能有调节介质流量大小，减压作用，溢流作用。
3.性能优点△通过控制阀门行程来调节介质通过阀芯流量大小;△通过多级涡流和笼罩降低给水泵出口压力降至除氧器压力，保护给水泵过热以及产生气蚀，防止除氧器超压;△给水泵出口管道流量过高时，最小流量调节阀还可以把多余流量回流除氧器，节约资源，提高效能;4.技术简介4.1选材和加工阀内组件选材加工及热处理工艺独特，保证了阀内组件性能稳定、硬度高等特点，这一性能和硬度指标远超同类产品。
给水泵自动再循环阀(最小流量阀)
一、概述 最小流量控制阀是给水泵的重要设备，与125、200、300、600MW 机组锅炉给水泵配套使用。
当给水流量由于机组运行工况所限低于某一最小值时，将导致给水泵内介质汽化而使设备无法工作甚至损坏。
最小流量控制阀就是当给水流量减小到最小流量时，立即打开，介质经控制阀回到除氧器；当给水流量达到一定量时，最小流量控制阀关闭，系统进入正常工作。
运行时给水泵出口压力很高，而除氧器压力很低（0.8MPa 以下），所以，最小流量阀须承受很高的压差。
公司采用多级套筒小孔式节流罩，通过阀芯上下移动改变节流面积，实现流量的调节；小孔式节流罩即是一只节流元件，又是消音器，故该阀门噪音小，耐气蚀；密封面采用免冲刷结构，选用合理的耐冲刷不锈钢材料和适当的表面硬化处理，大大延长使用寿命 ；合理安排压降，通道设计顺畅，避免产生闪蒸、气蚀和涡流；平衡型阀芯设计使阀杆受力较小，操作机构较小。
该阀调节平稳、气蚀小、振动轻、噪音低、磨损小、寿命长，该阀门采用简易装配结构，拆装方便、维修简单。
另外一种结构为迷宫式节流罩。
该型阀门采用多片迷宫片叠合而成的迷宫盘构成节流件，水流在迷宫中曲折来回而节流降压，通过阀芯上下移动来改变节流面积实现调节流量。
具有抗气蚀、耐磨损、低噪音、调节平稳的特点。
是当今高压差阀门技术新潮流。
二、工作原理该系列调节阀由执行机构和阀门本体两部分构成。
执行机构可选用IQL 智能型电动执行机构或DKZ 型电动执行机构及用户指定的执行机构。
IQL 智能型电动执行机构接受DC4-20mA 信号，且输出DC4-20mA 反馈信号，实现比例控制，它无须开盖，可通过红外遥控器完成阀位限位、扭矩设定，阀位校准等各种参数的调整。
DKZ 型电动执行器性能好、价格低、通用性强。
执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。
660MW超临界机组给水泵最小流量调节阀性能优化
660MW超临界机组给水泵最小流量调节阀性能优化发布时间：2023-02-21T04:52:53.105Z 来源：《福光技术》2023年2期作者：隋晓杰[导读] 在660MW超临界机组这样的大型给水泵设备中，最小流量调节阀非常重要，它能够对日常生产中的给水流量与机组工况进行分析，保证调节给水流量的最小流量值。
在分析给水泵内介质汽化问题过程中，需要了解到给水泵设备可能损坏这一现实问题，追求其性能优化过程。
广东红海湾发电有限公司广东省汕尾 516600摘要：660MW超临界机组属于大型机组，它在工业生产中发挥了重要价值作用。
在目前，深入到工业生产企业中了解660MW超临界机组，分析优化其给水泵的最小流量调节阀性能是有必要的。
所以本文中就希望以某企业为例，思考其660MW超临界机组的给水泵最小流量调节阀性能优化前状态，提出具体的性能优化内容，对其优化后应用状态结果进行分析，并由此得出结论。
关键词：660MW超临界机组；给水泵；最小流量调节阀；性能优化在660MW超临界机组这样的大型给水泵设备中，最小流量调节阀非常重要，它能够对日常生产中的给水流量与机组工况进行分析，保证调节给水流量的最小流量值。
在分析给水泵内介质汽化问题过程中，需要了解到给水泵设备可能损坏这一现实问题，追求其性能优化过程。
一、关于最小流量调节阀所谓最小流量调节阀主要指代660MW超临界机组中给水泵设备的给水流量减小到最小流量时情况。
在对介质进行控制，优化调整除氧器应用过程中，则需要适当调整给水流量，确保系统进入正常工作状态之中[1]。
在当前国内的新能源电厂中，其中对于太阳能以及风力发电能的应用规模越来越大，必须做好深度调峰，结合火电机组负荷降低，给水泵最小流量建立再循环调节阀。
当然，给水泵设备的最小流量再循环阀也必须做到全时段开启，对其中的调节阀性能进行调整，避免在开启过程中出现卡涩现象。
就目前来看，其调节响应速度相对较慢，可能对机组的安全运行过程产生较大影响。
给水泵最小流量再循环阀控制方法的改进
王 志 强 李 忠杰 ， 金 钺。 ， 李
（． １ 河北 省 电力 研 究院 ， 家庄 石 ００ ２ ； ． ５ ０Байду номын сангаас１ ２ 河北 西柏坡 发 电有 限责任 公 司 ， 家庄 石
０ ０２ ） ５ ０ １
００ ０ ； ５ ４ ０
３ 河 ： 技 大学 ， 家庄 ． 北科 石
摘要 ： 绍超临界机组给 水泵 最 小流量再循 环 阀的特 点 ， 介 分
２ 再 循 环 阀控 制 方 法 及 存 在 的 问题
再 循环 阀的控制 方法 一般 分为 开关式 控制 和连 续 式控 制 ： 前者 通常 用于小 容量 机组 ； 于大容 量或 对 超 临界 机组 为保 证 给水流 量调 节 的稳 定及 提高 经济 性， 再循 环 阀控 制 应 采用 连 续 式 控 制 。常 规 的再 循 环 阀连 续控 制 方 法 有 Ｐ Ｄ 调 节 控 制 和 单 一 曲线 函 Ｉ
Ｖｏ１ ０ Ｎｏ ．３ ．６
Ｄ ｅ ．２ １１ ｃ Ｏ
河 北 电 力 技 术
ＨＥＢＥＩＥＬＥＣＴＲＩ Ｐ Ｃ ｏＷ ＥＲ
第３ Ｏ卷 第 ６期 ２１ 年 １ ０１ ２月
给水泵最小流量再循环 阀控制 方法 的改进
Ｉ ｐ ｏ ｅ ｅ ｔｏ ｉ ｉ ｒＩ ｏｗ ｍ ｒ ｖ ｍ ｎ ｆＭ ｎ ｍｕ ｒ Ｆｌ Ｖａｌ ｅ Ｃｏ ｔｏｌ ｏｒＦ ｅｄ ｗａ ｅｒＰｕ ｖ ｎ ｒ ｅ — ｔ ｍｐ ｆ ｓ
ｖａｖｅ ｐ ｌ ｕｍ ｐ，ｈｉ ａ ｒ ａ ａ ｙ ｅ ｈｅ ｐｒ ｅ ｓ ｅ ｔｎｇ ｉ ｈ ｔ ｓ ｐ ｐｅ ｎ ｌ ｚ ｓ ｔ ｏｂｌｍ ｘｉ ｉ ｎ ｔ ｅ ｓ
期 间 ， 了使泵 工作 在安全 区 ， 为 必须 由再循 环 阀来 保
