C51单片机引脚图及引脚功能介绍.doc
C51单片机引脚及其功能.ppt
5. RST/VPD（复位信号）
RST为复位信号输入端，高电平有效。当此输入端 保持两个机器周期的高电平时，就可以完成复位操 作。 VPD为备用电源输入端。当主电源Vcc 发生故障， 降低到低电平规定值时，将+5V电源自动接入该引 脚，为RAM提供备用电源，以保证RAM中的信息 不丢失，使得复位后能继续正常运行。
VSS 20
40 VCC 39 P0.0 38 P0.1 37 P0.2 36 P0.3 35 P0.4 34 P0.5 33 P0.6 32 P0.7 31 EA/VPP 30 ALE/PROG 29 PSEN 28 P2.7 27 P2.6 26 P2.5 25 P2.4 24 P2.3 23 P2.2 22 P2.1 21 P2.0
2. 掉电（停机）工作方式
只有内部RAM单元的内容被保存，其它一切工作都 停止。 在掉电工作方式下，VCC可以降到2V，但在进入掉 电方式之前，VCC不能降低。 掉电工作方式退出： 电源恢复正常，硬件复位信号维持在10ms以上。
RST 1 P3.0/RXD 2 P3.1/TXD 3
XTAL2 4 XTAL1 5 P3.2/INT0 6 P3.3/INT1 7 P3.4/T0 8 P3.5/T1 9
GND 10
20 VCC 19 P1.7 18 P1.6 17 P1.5 16 P1.4 15 P1.3 14 P1.2 13 P1.1/AIN1 12 P1.0/AIN0 11 P3.7
特殊功能寄存器 ACC PSW DPH DPL IP IE TMOD SCON P0-P3
初始态 00H 00H 00H 00H
xxx00000B 0xx00000B
80C51单片机引脚功能图解
80C51单片机引脚功能图解80C51属于51单片机系列，改进了8048的缺点并增加了一些新的运算技术。
其性能能够满意产品对于系统数据采集以准时间精度的需求。
本文将为大家介绍80C51单片机的引脚基础功能，感爱好的伴侣快来看一看吧。
MCS-51是标准的40引脚双列直插式集成电路芯片，引脚排列请参见图1。
图1P0.0 ～P0.7：P0口8位双向口线。
P1.0 ～P1.7：P1口8位双向口线。
P2.0 ～P2.7：P2口8位双向口线。
P3.0 ～P3.7：P3口8位双向口线。
ALE：地址锁存掌握信号。
在系统扩展时，ALE用于掌握把P0口输出的低8位地址锁存起来，以实现低位地址和数据的隔离。
此外，由于ALE是以晶振1/6的固定频率输出的正脉冲，因此可作为外部时钟或外部定时脉冲使用。
PSEN：外部程序存储器读选通信号。
在读外部ROM时，PSEN有效(低电平)，以实现外部ROM单元的读操作。
EA：访问程序存储掌握信号。
当信号为低电平常，对ROM的读操作限定在外部程序存储器;当信号为高电平常，对ROM的读操作是从内部程序存储器开头，并可延至外部程序存储器。
RST：复位信号。
当输入的复位信号连续两个机器周期以上的高电平常即为有效，用以完成单片机的复位初始化操作。
XTAL1和XTAL2：外接晶体引线端。
当使用芯片内部时钟时，此二引线端用于外接石英晶体和微调电容;当使用外部时钟时，用于接外部时钟脉冲信号。
VSS：地线。
VCC：+5 V电源。
以上是MCS-51单片机芯片40条引脚的定义及简洁功能说明，读者可以对比实训电路找到相应引脚，在电路中查看每个引脚的连接使用。
P3口线的其次功能。
P3的8条口线都定义有其次功能。

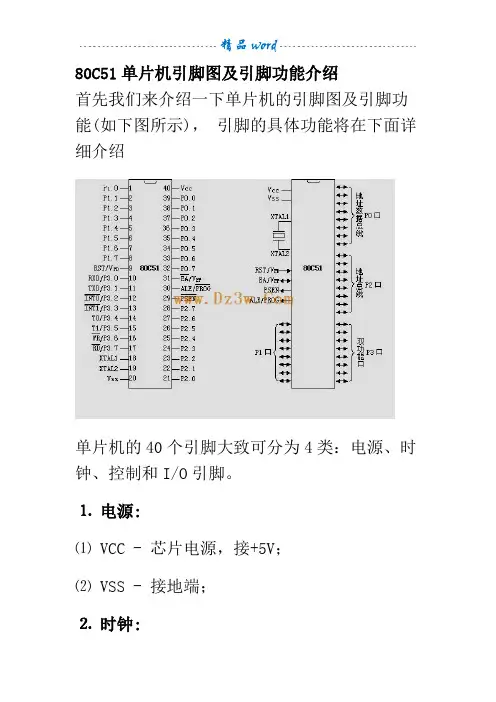

80C51单片机引脚图及引脚功能介绍
80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
C51单片机引脚图及引脚功能介绍
80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

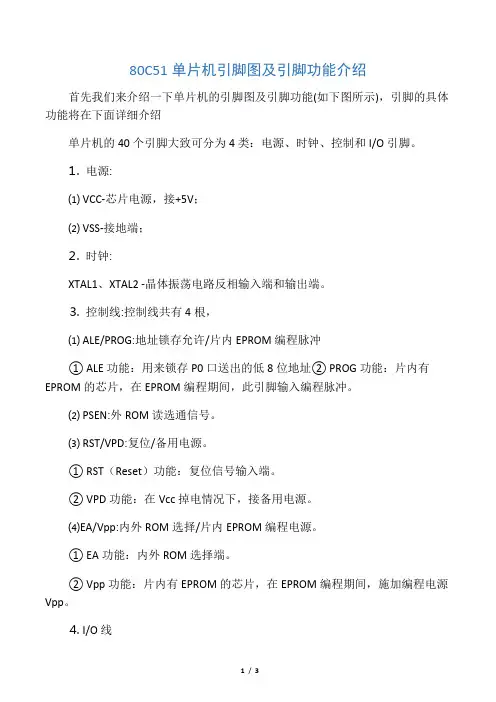

80C51单片机引脚图及引脚功能介绍
80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈电源:⑴ VCC-芯片电源，接+5V；⑵ VSS-接地端；⒉时钟:XTAL1、XTAL2 -晶体振荡电路反相输入端和输出端。
⒊控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
80C51单片机引脚图及引脚功能介绍
80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC —芯片电源,接+5V;⑵ VSS —接地端;⒉ 时钟:XTAL1、XTAL2 —晶体振荡电路反相输入端和输出端。
⒊ 控制线：控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲.⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD：复位/备用电源。
① RST（Reset）功能：复位信号输入端.② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能:内外ROM选择端。
② Vp p功能：片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口:P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线,我们用的一块89C51的芯片为例，我们就看一下如何给它连线.1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚.2、振蒎电路：单片机是一种时序电路,必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端. 至此,一个单片机就接好，通上电，单片机就开始工作了.我们的第一个任务是要用单片机点亮一只发光二极管LED,显然，这个LED必须要和单片机的某个管脚相连,不然单片机就没法控制它了,那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。
51单片机各引脚功能介绍
51单片机的引脚及各引脚功能介绍当我们拿到一块MCS-51系列单片机芯片时，看到这么多的引脚，他们都有干什么用的？8051 单片机的引脚图引脚功能：MCS-51 是标准的40 引脚双列直插式集成电路芯片，引脚分布请参照---- 单片机引脚图：l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。
l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。
l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。
l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。
这4个I/O口具有不完全相同的功能，大家可得学好了，其它书本里虽然有，但写的太深，初学者很难理解，这里都是按我自已的表达方式来写的，相信你也能够理解。
P0口有三个功能：1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。
P1口只做I/O口使用：其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时，当作地址总线使用2、做一般I/O口使用，其内部有上拉电阻；P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置，具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751），为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的，即：编程脉冲：30脚（ALE/PROG）编程电压（25V）：31脚（EA/Vpp）接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池，这个电池是干什么用的呢？这就是单片机的备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入，以保护内部RAM中的信息不会丢失。
2.2 C51单片机引脚及其功能
注：类似的还有Philips公司的 87LPC64，20引脚 8XC748/750/（751），24引脚 8X749（752），28引脚 8XC754，28引脚 等等
一、输入输出口线（32条） 输入输出口线（ 条 P0、P1、P2、P3 、 、 、 二、电源引脚（2条） 电源引脚（ 条 Vcc、Vss 、 控制信号线（ 条 三、控制信号线（6条） 1. ALE/PROG（地址锁存控制信号） （地址锁存控制信号） ALE：正常工作时，该引脚以振荡频率的 固定 ：正常工作时，该引脚以振荡频率的1/6固定 输出正脉冲。 访问片外存储器时， 输出正脉冲。CPU访问片外存储器时，该引脚输出 访问片外存储器时 信号作为锁存低8位地址的控制信号 位地址的控制信号， 信号作为锁存低 位地址的控制信号，以实现低位 地址和数据的分时传送。它也可以作为外部时钟和 地址和数据的分时传送。 定时，带负载能力为8个LS型TTL负载。 定时，带负载能力为 个 型 负载。 负载 PROG：是对片内带有 ：是对片内带有4KB EPROM的8751编程写 的 编程写 入时的编程脉冲输入端。 入时的编程脉冲输入端。
特殊功能寄存器 ACC PSW DPH DPL IP IE TMOD SCON P0-P3 初始态 00H 00H 00H 00H xxx00000B 0xx00000B 00H xxxxxxxxB 1111111B 特殊功能寄存器 B SP TH0 TL0 TH1 TL1 TCON SBUF PCON 初始态 00H 07H 00H 00H 00H 00H 00H 00H 0xxxxxxxB
4. XTAL1 和XTAL2（外接晶体引线端） （外接晶体引线端） XTAL1为片内振荡电路的输入端，在片内它是振荡 为片内振荡电路的输入端， 电路反向放大器的输入端，在采用外部时钟时， 电路反向放大器的输入端，在采用外部时钟时，该 引脚接地。 引脚接地。 XTAL2为片内振荡电路的输出端，在89C51 片内它 为片内振荡电路的输出端， 是振荡电路反向放大器的输出端， 是振荡电路反向放大器的输出端，若需采用外部时 钟电路时，该引脚输入外部时钟脉冲。 钟电路时，该引脚输入外部时钟脉冲。89C51/8031 正常工作时，该引脚应有脉冲信号输出。 正常工作时，该引脚应有脉冲信号输出。
单片机80c51引脚
80C51单片机的引脚功能80C51单片机一般采用双列直插DIP封装，共40个引脚，图2-2a为引脚排列图。
图2-2b为逻辑符号图。
40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
图2-2 80C51引脚图1.电源(1)Vcc——芯片电源，接+５Ｖ；(2)Vss——接地端。
2.时钟XTAL1、XTAL2——晶体振荡电路反相输入端和输出端。
使用内部振荡电路时外接石英晶体。
3.控制线控制线共有4根，其中3根是复用线。
所谓复用线是指具有两种功能，正常使用时是一种功能，在某种条件下是另一种功能。
(1)ALE/PROG——地址锁存允许/片内EPROM编程脉冲。
①ALE功能：用来锁存P0口送出的低8位地址。
80C51在并行扩展外存储器（包括并行扩展I/O口）时，P0口用于分时传送低8位地址和数据信号，且均为二进制数。
那么如何区分是低8位地址还是8位数据信号呢？当ALE信号有效时，P0口传送的是低8位地址信号；ALE信号无效时，P0口传送的是8位数据信号。
在ALE信号的下降沿，锁定P0口传送的内容，即低8位地址信号。
需要指出的是，当CPU不执行访问外RAM指令（MOVX）时，ALE以时钟振荡频率1 / 6的固定频率输出，因此ALE信号也可作为外部芯片CLK时钟或其他需要。
但是，当CPU执行MOVX指令时，ALE将跳过一个ALE脉冲。
ALE端可驱动8个LSTTL门电路。
②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
(2)PSEN——外ROM读选通信号。
80C51读外ROM时，没个机器周期内PSEN两次有效输出。
PSEN可作为外ROM芯片输出允许OE的选通信号。
在读内ROM 或读外RAM时，PSEN无效。
PSEN可驱动8个LSTTL门电路。
(3) RST/Vpd——复位/备用电源。
①正常工作时，RST（Reset）端为复位信号输入端，只要在该引脚上连续保持两个机器周期以上高电平，80C51芯片即实现复位操作，复位后一切从头开始，CPU从0000H开始执行指令。
51单片机引脚介绍(全)
51单片机引脚介绍(全)51单片机引脚介绍(全)单片机（Microcontroller）是一种集成了微处理器核心、存储器和各种输入输出控制电路的集成电路芯片，广泛应用于嵌入式系统中。
而51单片机（8051 Microcontroller）是最早被广泛使用的一款单片机型号，其引脚布局和功能十分重要。
本文将对51单片机的引脚进行详细介绍，以便更好地理解和应用。
1. 引脚简介51单片机共有40个引脚，编号为P0.0至P3.7，其中P0、P1、P2、P3为4个8位的I/O端口，分别对应于32个可编程的引脚。
此外，引脚还包括VCC（供电正极）、GND（接地）以及RESET（复位引脚）、PSEN（程序存储器使能引脚）、ALE/PROG（地址锁存/编程使能引脚）、EA/VPP（外部访问使能/编程电压），共计7个特殊功能引脚。
2. I/O口的功能P0口是可用的8位双向I/O口，可以用于与外设的数据传输。
P0口在模拟输入/输出工作状态下为双向I/O口，在数字输入/输出工作状态下为输出口。
P1口也是一个可用的8位双向I/O口，用于与外设的数据传输。
P2口是一个不可用的8位双向I/O口，它被用作外部总线的高8位数据总线。
P3口是一个可用的8位双向I/O口，用于与外设的数据传输。
3. 特殊功能引脚RESET引脚是用于复位单片机的引脚。
将RESET引脚拉低，即可使单片机复位。
PSEN引脚是用于访问外部程序存储器（EPROM或闪存）的引脚。
当PSEN为高时，表示访问的是程序存储器。
ALE/PROG引脚在T0（定时器0）的溢出和外部中断0激活时产生外部地址锁存信号。
在程序编程时，它与PSEN引脚一起用作编程使能信号，并提供编程电压。
EA/VPP引脚是用于控制单片机是否使用外部存储器。
当EA/VPP 为低时，表示单片机使用外部存储器；当EA/VPP为高时，表示单片机使用内部存储器。
4. 其他引脚VCC引脚是单片机的正电源引脚，需要接入正电源。
MCS-51单片机的组成
• • • • • •
3) 内部程序存储器（内部ROM） 8051 共有 4KB 掩膜 ROM ，用于存放程序、 原始数据或表格，因此，称之为程序存储器， 简称内部ROM。 4) 定时/计数器 8051 共有两个 16 位的定时 / 计数器，以实 现定时或计数功能，并以其定时或计数结果 对计算机进行控制。 5) 并行I/O口 MCS-51 共有 4 个 8 位的 I/O 口（ P0 、 P1 、 P2、P3），以实现数据的并行输入/输出。
87C52
8 KB
256 B
2×64 KB
3×16
4×8
1
6
2.2.1 51子系列和52子系列
•
• • • •
MCS-51系列又分为51和52两个子系列，并 以芯片型号的最末位数字作为标志。其中，51 子系列是基本型，而52子系列则属增强型。52 子系列功能增强的具体方面，从表 1-1 所列内 容中可以看出： (1) 片内ROM从4 KB增加到8 KB。 (2) 片内RAM从128 B增加到256 B。 (3) 定时/计数器从2个增加到3个。 (4) 中断源从5个增加到6个。
微型计算机系统
ห้องสมุดไป่ตู้
输 入 设 备
输 入 接 口 电 路
CPU 运 算 器 控 制 器
输 出 接 口 电 路
输 出 设 备
软 件 ＋ 系 统
存 储 器 硬件系统
图1-1 微型计算机硬件系统组成示意图
• 下面把组成计算机的5个基本部件作简单说明。 • 1) 运算器 • 运算器是计算机的运算部件，用于实现算术和逻辑 运算。计算机的数据运算和处理都在这里进行。 • 2) 控制器 • 控制器是计算机的指挥控制部件，它控制计算机各 部分自动、协调地工作。运算器和控制器是计算机的核 心部分，常把它们合在一起称之为中央处理器，简称 CPU。
C51单片机引脚图及引脚功能介绍
v1.0 可编辑可修改80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
at89c51引脚图及功能
at89c51引脚图及功能AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。
主要性能参数：·与MCS-51产品指令系统完全兼容·4k字节可重擦写Flash闪速存储器·1000次擦写周期·全静态操作：0Hz－24MHz ·三级加密程序存储器·128×8字节内部RAM ·32个可编程I／O口线·2个16位定时／计数器·6个中断源·可编程串行UART通道·低功耗空闲和掉电模式功能特性概述：AT89C51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM，32个I／O口线，两个16位定时／计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。
空闲方式停止CPU的工作，但允许RAM，定时／计数器，串行通信口及中断系统继续工作。
掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。
·P0口：P0口是一组8位漏极开路型双向I／O口，也即地址／数据总线复用口。
作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)
51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)51系列单片机引脚排列图与引脚功能介绍(含AT8051、89C2051等)AT89c51（含8051、80S51、8031、8751、8052等）可以说是最常用的51单片机了，下图介绍了AT89c51双列直插和smt两种封装的芯片引脚图资料.供大家查阅.管脚资料与普通的51单片机一样.部分引脚简要说明：1、 RESET：一般接2个元件：①接10K电阻到地，②接10μ电容到电源。
2、 -EA / VPP：一般情况下接高电平（这时使用MCU内部RAM/ROM）。
3、 ALE / PROG：一般情况下空着（这时使用MCU内部RAM/ROM）。
4、 -PSEN：一般情况下空着（当使用MCU内部RAM/ROM时）。
5、 P0内部没有上拉电阻。
所以必要时需要在每个引脚外接5.1K左右上拉电阻到电源。
6、 XTAL1是片内振荡器的反相放大器输入端，XTAL2则是输出端，使用外部振荡器时，外部振荡信号应直接加到XTAL1，而XTAL2悬空（特别声明：有些文章把XTAL1、XTAL2的功能正好说反了。
而我们这里的说法绝对是正确的）。
内部方式时，时钟发生器对振荡脉冲二分频，如晶振为12MHz，时钟频率就为6MHz。
晶振的频率可以在1MHz-24MHz内选择。
电容取20PF左右。
7、 VDD：电源+5V。
VSS：GND接地。
PDIP：PQFP/TQFP：PLCC：引脚功能说明：89C51外部引脚图：（可以直接拷入ASM程序文件中，作注释使用，十分方便）; ┏━┓┏━━┓; P1.0 ┫1 ┗┛ 40┣ Vcc; P1.1 ┫2 39┣ P0.0; P1.2 ┫3 38┣ P0.1; P1.3 ┫4 37┣ P0.2; P1.4 ┫5 36┣ P0.3; P1.5 ┫6 35┣ P0.4; P1.6 ┫7 34┣ P0.5; P1.7 ┫8 33┣ P0.6; RST/Vpd ┫9 32┣ P0.7; RXD P3.0 ┫10 31┣ -EA/Vpp（内1/外0 程序地址选择）; TXD P3.1 ┫11 30┣ ALE/-P （地址锁存输出）; -INT0 P3.2 ┫12 29┣ -PSEN （外部程序读选通输出）; -INT1 P3.3 ┫13 28┣ P2.7; T0 P3.4 ┫14 27┣ P2.6; T1 P3.5 ┫15 26┣ P2.5; -WR P3.6 ┫16 25┣ P2.4; -RD P3.7 ┫17 24┣ P2.3; X2 ┫18 23┣ P2.2; X1 ┫19 22┣ P2.1; GND ┫20 21┣ P2.0; ┗━━━━━┛引脚说明：①电源引脚Vcc（40脚）：典型值＋5V。
