成电气通路,只能产生一个很小的容性电流,因此对人体根本不造成伤害,但该系统必须配置绝缘监视器以便尽早发现故障,并及时排除,保证供电的连续性。当同一设备或系统内其他设备再次发生带电导线碰金属外壳及绝缘损坏时(即第二次故障),由于此时形成的是短路,该电流将足以使保护电气在规定时间内切断电源,故IT系统既保证了供电的连续性,
又可使人免于电击,保证医务人员和患者的人身安全。当IT变压器只为一台设备
图1 手术室供配电方案
供电时,该变压器可不装设绝缘监视器。本设计采用UPS作为安全电源,是考虑到系统内有需在0.15s内或更短时间内恢复供电的照明器和维持生命用的医用电气设备。
医疗IT系统采用单相隔离变压器时,容量一般在0.5kVA~10 kVA之间,建议采用8kVA 及以下隔离变压器。用途相同相毗邻的几个房间根据容量要求可以共用一台隔离变压器,如系统内配置多台单相隔离变压器时,需考虑三相负荷平衡的问题。IT系统供电给三相负荷时,应采用单独的三相隔离变压器供电。
四、接地和等电位联结
1类和2类医疗场所内应将保护导体(PE)、隔离变压器的金属外壳、导电地板网格等外部可导电设备通过等电位联结导体,连接到位于“患者区域”内的等电位联结母线上,实现局部等电位。
2类医疗场所内,电源插座的保护导体(PE)端子、固定设备的保护导体端子或任何外界可导电部分,这些部分和等电位联结母线之间的导体的电阻(包括接头的电阻在内)不应超过0.2Ω。图2为IT系统和TN-S系统接地与等电位联结图,从图2中可以看出无论IT 系统和TN-S系统内的配电箱外壳、隔离变压器外壳、插座的PE端子和外壳及周围的不带电设备的金属外壳包括非电手术台金属构架、水管、暖管、金属屏蔽层导电地板网格及建筑物金属门窗等均需连接到LEB等电位端子箱上形成局部等电位。等电位联结线除图中注明外均采用BVR-450/750V 1x6mm2 SC15。
以上只是针对医院建筑医疗场所与其他公共建筑电气设计的不同之处,从医院建筑医疗场所的类别和级别划分、医疗场所对低压配电系统的接地型式、医疗场所对低压配电系统的供电方式及医疗场所的接地和等电位联结几个方面进行说明,目的是抛砖引玉和同行达成共识。
图2 IT系统和TN-S系统接地与等电位联结
参考文献
[1] GB 16895.24-2005,建筑物电气装置第7-710部分:特殊装置或场所的要求—医疗场所[s]
[2] 08SD706-2,医疗场所电气设计与设备安装

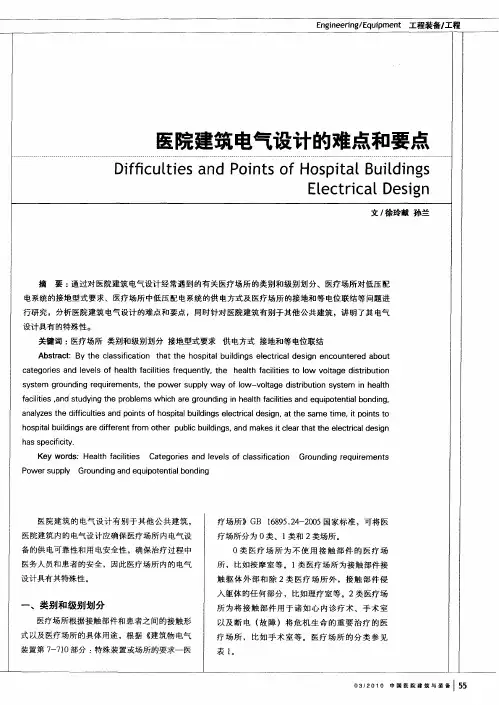

徐玲献孙兰中国建筑标准设计研究院北京 100048
