平面镜成像课件(25张PPT)第一学期八年级上册
课堂小测
3. 如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡
烛，B为玻璃板后未点燃的蜡烛。有关本实验的说法错误的是（ C ）
A．玻璃板应该与桌面垂直 B．实验宜在较暗的环境中进行 C．眼睛应从B一侧观察成像情况 D．蜡烛燃烧较长时间后像物不再重合
课堂小测
4. 如图为玩具鸟在平面镜中的成像示意图。
拐弯处的反光镜可以扩大视野
汽车后视镜
超市防盗镜
探究新知
凹面镜的应用
凹面镜对光线有汇聚作用。
可发出的光变成平行光
太阳灶
手电筒、汽车灯、探照灯的反光装置
巩固练习
例 对一些实例和对应解释，下列说法正确的是（ D ） A．牙科医生检查牙齿用的小镜子——光的直线传播 B．太阳下人影相随——光的反射 C．汽车后视镜——凹面镜 D．用镜子增大空间感——平面镜成像
巩固练习
例 图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像， 请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经 平面镜反射过C点的光线。
探究新知
知识点三：平面镜的应用
成像
探究新知
改变光路
探究新知
知识点四：凸面镜和凹面镜
凸面镜的应用
凸面镜对光线有发散作用。 物体在凸面镜中成正立缩小的虚像。 利用凸面镜可以观察到更大的范围。
下列能改变像位置的是（ A ）
A．竖直上移玩具鸟 B．竖直下移平面镜 C．人向平面镜靠近 D．像与镜间放一木板
课堂小测
5. 在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”，看 不到镜中自己脚上的新鞋。小明做以下动作，能够让他看到镜中自己脚上
的一只鞋或者两只鞋的是（ A ）
第3节_平面镜成像_课件 (共26张ppt) 人教版八年级物理上册
第四章 光现象
第 3 节 平面镜成像
新课导入
水面好像镜面，国家大剧院和它在水中的倒影相映成 趣，宛如一个巨大的蛋壳。
镜子中有一个一模一样的“小猫”，镜子中的“小猫” 称为像。
像有什么特点？又是如何形成的呢？
物
像
问题情境 观察，平面镜中所成的像的位置和大小与物体有什么关系？
新知探究
一、平面镜成像特点 提出问题 问题 1：平面镜所成像的像距与物距有什么关系？ 问题 2：平面镜所成像的像高与物距有什么关系？ 问题 3：平面镜所成像的像高与物高有什么关系？
演示实验
平面镜后面的像真实存在吗？
我们在平面镜后面没有看到像。
演示实验
在实验中，我们用光屏并没有承 接到蜡烛的像，这样的像叫作虚像。
演示实验
我们怎么确定像的位置和大小？
演示实验 用薄玻璃板代替平面镜垂直放在水平桌面上，发光体 A 放
在镜前，另一个发光体 B 与像 A′ 的位置完全重合， B 的位置 就是像的位置。
学生实验
探究 3：平面镜所成像的像高与物高有什么关系？
结论 3：平面镜所成 像的像高与物高相等。
物高 h/cm 10 11 12 13 14 15 像高 h′/cm 10 11 12 13 14 15
发现问题 平面镜成像特点： 1. 平面镜所成像的像高与物高相等。 2. 平面镜所成像的像距与物距相等。
确定像的位置
演示实验
将发光体 B 放到像的位置，调节 B 的高度，直到与像 完全重合，B 的高度即是像的高度。
确定像的大小
实验器材
薄玻璃板，两个完全 相同可以调节高度的发光 体 A、B，坐标纸，直角三 角板，刻度尺，笔。
实验设计
探究 1：平面镜所成像的像距与物距有什么关系？
第 3 节 平面镜成像
新课导入
水面好像镜面，国家大剧院和它在水中的倒影相映成 趣，宛如一个巨大的蛋壳。
镜子中有一个一模一样的“小猫”，镜子中的“小猫” 称为像。
像有什么特点？又是如何形成的呢？
物
像
问题情境 观察，平面镜中所成的像的位置和大小与物体有什么关系？
新知探究
一、平面镜成像特点 提出问题 问题 1：平面镜所成像的像距与物距有什么关系？ 问题 2：平面镜所成像的像高与物距有什么关系？ 问题 3：平面镜所成像的像高与物高有什么关系？
演示实验
平面镜后面的像真实存在吗？
我们在平面镜后面没有看到像。
演示实验
在实验中，我们用光屏并没有承 接到蜡烛的像，这样的像叫作虚像。
演示实验
我们怎么确定像的位置和大小？
演示实验 用薄玻璃板代替平面镜垂直放在水平桌面上，发光体 A 放
在镜前，另一个发光体 B 与像 A′ 的位置完全重合， B 的位置 就是像的位置。
学生实验
探究 3：平面镜所成像的像高与物高有什么关系？
结论 3：平面镜所成 像的像高与物高相等。
物高 h/cm 10 11 12 13 14 15 像高 h′/cm 10 11 12 13 14 15
发现问题 平面镜成像特点： 1. 平面镜所成像的像高与物高相等。 2. 平面镜所成像的像距与物距相等。
确定像的位置
演示实验
将发光体 B 放到像的位置，调节 B 的高度，直到与像 完全重合，B 的高度即是像的高度。
确定像的大小
实验器材
薄玻璃板，两个完全 相同可以调节高度的发光 体 A、B，坐标纸，直角三 角板，刻度尺，笔。
实验设计
探究 1：平面镜所成像的像距与物距有什么关系？

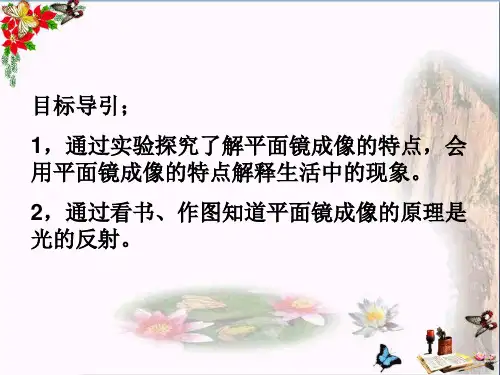

平面镜成像光现象PPT优秀课件
益。──高尔基 • ● 生活就像海洋，只有意志坚强的人，才能到达彼岸。──马克思 • ● 浪费别人的时间是谋财害命，浪费自己的时间是慢性自杀。──列
宁
• ● 哪里有天才，我是把别人喝咖啡的工夫都用在工作上的。──鲁迅 • ● 完成工作的方法，是爱惜每一分钟。──达尔文 • ● 没有伟大的愿望，就没有伟大的天才。──巴尔扎克 • ● 读一切好的书，就是和许多高尚的人说话。──笛卡尔 • ● 成功＝艰苦的劳动＋正确的方法＋少谈空话。 ──爱因斯坦
3.如图所示，S′
A
是S在平面镜中成
O
的像，画出平面镜
的位
4，作图方法
１、作垂线 ２、取等距离 ３、画虚像（画虚线）
阅读教材第二、三框思考：
5，平面镜成像的原理： 光的反射
6，实像和虚像的区别: 实像是实际光线形成的,能用光屏显示;虚像不是实际光线形成的,不 能用光屏显示.
2.某人站在穿衣镜前１m处，他在镜 中的像到镜面的距离是__1_m．当他 向镜面前进０.５m时，人与像间的 距离是__1__m．
1米 1米
0.5米 0.5米
平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜 成像的特点作图。
M
A
A′
B
B′
N
2．画出下图在平面镜中的像．
O′ A′
学习活动６：尝试自己照镜子时光的传播示意图：
现已知两条反射光线是由同一个点光源射出经平面镜 反射后的光线，请找出点光源S 的位置及其在镜中的 像。
S
S1
3.图中MN 是块平面镜，S为发光点，P为镜前一点，请作出从S 点 射出，并经过平面镜反射后恰能通过P点的光路。
S
M o
平面镜成像ppt课件
虚像
像与物体不在同一直线上，且不是实际光线的交点，因此是虚像。
03
可以用光屏接收
虚像不能用光屏接收，而实像可以。
03 平面镜成像的应用
生活中的应用
日常化妆
女性在化妆时常常使用镜子来检 查和调整妆容，而平面镜则是最 佳选择，因为它能够真实地反射
出面部的影像。
服装搭配
在试穿新衣服时，人们会使用镜 子来查看整体效果，以确保搭配
02
平面镜成像的特点是像与物体大 小相等、方向相反，且到平面镜 的距离相等。
平面镜成像的特点
1 2
像与物体大小相等
当光照射到物体上并经过平面镜反射后，形成的 像与原物体大小相等。
像与物体方向相反
由于光的反射，像相对于物体来说是左右颠倒的 。
3
像与物体到平面镜的距离相等
像与物体到平面镜的距离相等，即像距等于物距 。
像的缩放与物体到镜面的距离无关
02
无论物体靠近或远离平面镜，像的大小始终与物体大小相等。
可以用其他物体来比较
03
通过比较物体和像的大小，可以验证像与物大小相等的规律。
像的虚实
01 02
实像
当物体发出的光经平面镜反射后，反射光线进入人眼，人眼逆着反射光 线看去，因为感觉上是直线传播，所以会在反射光线的反向延长线的交 点处形成虚像。
详细描述
考察学生对平面镜成像基本概念的理解，包括成像原理、像的性质等。
练习题
总结词
考察成像规律
详细描述
考察学生对平面镜成像规律的掌握，如物像等距 、物像等大等。
总结词
考察实际应用
练习题
• 详细描述：考察学生如何运用平面镜成像知识解决实际问 题，如调整镜子角度、确定像的位置等。
像与物体不在同一直线上，且不是实际光线的交点，因此是虚像。
03
可以用光屏接收
虚像不能用光屏接收，而实像可以。
03 平面镜成像的应用
生活中的应用
日常化妆
女性在化妆时常常使用镜子来检 查和调整妆容，而平面镜则是最 佳选择，因为它能够真实地反射
出面部的影像。
服装搭配
在试穿新衣服时，人们会使用镜 子来查看整体效果，以确保搭配
02
平面镜成像的特点是像与物体大 小相等、方向相反，且到平面镜 的距离相等。
平面镜成像的特点
1 2
像与物体大小相等
当光照射到物体上并经过平面镜反射后，形成的 像与原物体大小相等。
像与物体方向相反
由于光的反射，像相对于物体来说是左右颠倒的 。
3
像与物体到平面镜的距离相等
像与物体到平面镜的距离相等，即像距等于物距 。
像的缩放与物体到镜面的距离无关
02
无论物体靠近或远离平面镜，像的大小始终与物体大小相等。
可以用其他物体来比较
03
通过比较物体和像的大小，可以验证像与物大小相等的规律。
像的虚实
01 02
实像
当物体发出的光经平面镜反射后，反射光线进入人眼，人眼逆着反射光 线看去，因为感觉上是直线传播，所以会在反射光线的反向延长线的交 点处形成虚像。
详细描述
考察学生对平面镜成像基本概念的理解，包括成像原理、像的性质等。
练习题
总结词
考察成像规律
详细描述
考察学生对平面镜成像规律的掌握，如物像等距 、物像等大等。
总结词
考察实际应用
练习题
• 详细描述：考察学生如何运用平面镜成像知识解决实际问 题，如调整镜子角度、确定像的位置等。
平面镜成像ppt课件
2
平面镜成像原理
平面镜对光要发生反射,物体发出的光被反射 后进入观察者的眼睛,人会觉得光是从反射光线的 反向延长线发出的,所以平面镜成的是虚像。
A
A1
3
实验后思考: 为什么用玻璃板而不用平面镜?
因为玻璃板既可以反射成像,又可以透射光,使我 们能够观察到像的位置.
4
四、平面镜的作用：
（1）改变或控制光路；
19
课堂小练习
• 如下图所示，L是平面镜，S是发光点，请 你画出能看到S在平面镜中像的范围．
20
21
22
23
24
25
26
27
学习目标
（1）回顾平面镜的成像特点 （2）会根据平面镜成像特点作图 （3）会根据平面镜成像原理作图。 （4）会根据平面镜成像特点解释生活中现象。 （5）了解凸面镜、凹面镜的成像原理。
1
回顾复习：平面镜成像的特点 1.像与物体到镜面的距离相等 2.像与物体 等大 (与平面镜的大小无关) 3.像与物体的连线与镜面 垂直且被镜面平分 4.平面镜成的像是正立的虚像 5、物与像左右相反。
潜望镜
潜望镜原理图 用反射定律分析
（2）成像；
穿衣镜,化妆镜, 展示柜台后面的镜子
用平面镜成像规律分析
5
六.根据平面镜成像规律作图 1.规则：连线、反向延长线、虚像画 虚 线. 2.程序： (1)过发光点A作平面镜的垂线,垂足为O； (2)截取OA′等于OA； (3)标出像点A′.
A
O
A1
6
七.凸面镜和凹面镜 1.凸面镜对光线有 发散 作用
B.变大
C.先变小后变大 D.不变
2.根据探究“平面镜成像特点”实验,完成下
列
虚
平面镜成像原理
平面镜对光要发生反射,物体发出的光被反射 后进入观察者的眼睛,人会觉得光是从反射光线的 反向延长线发出的,所以平面镜成的是虚像。
A
A1
3
实验后思考: 为什么用玻璃板而不用平面镜?
因为玻璃板既可以反射成像,又可以透射光,使我 们能够观察到像的位置.
4
四、平面镜的作用：
（1）改变或控制光路；
19
课堂小练习
• 如下图所示，L是平面镜，S是发光点，请 你画出能看到S在平面镜中像的范围．
20
21
22
23
24
25
26
27
学习目标
（1）回顾平面镜的成像特点 （2）会根据平面镜成像特点作图 （3）会根据平面镜成像原理作图。 （4）会根据平面镜成像特点解释生活中现象。 （5）了解凸面镜、凹面镜的成像原理。
1
回顾复习：平面镜成像的特点 1.像与物体到镜面的距离相等 2.像与物体 等大 (与平面镜的大小无关) 3.像与物体的连线与镜面 垂直且被镜面平分 4.平面镜成的像是正立的虚像 5、物与像左右相反。
潜望镜
潜望镜原理图 用反射定律分析
（2）成像；
穿衣镜,化妆镜, 展示柜台后面的镜子
用平面镜成像规律分析
5
六.根据平面镜成像规律作图 1.规则：连线、反向延长线、虚像画 虚 线. 2.程序： (1)过发光点A作平面镜的垂线,垂足为O； (2)截取OA′等于OA； (3)标出像点A′.
A
O
A1
6
七.凸面镜和凹面镜 1.凸面镜对光线有 发散 作用
B.变大
C.先变小后变大 D.不变
2.根据探究“平面镜成像特点”实验,完成下
列
虚
4.3平面镜成像(课件)八年级物理上册(教科版2024)
3 平面镜成像的特点
实验中可以看到，蜡烛B与蜡烛A的像完全重合
结论：平面镜成像时，像与物体大小相等。
3 平面镜成像的特点
【数据记录】
序号 蜡烛到平面镜距离／cm 像到平面镜距离／cm
1
11
10.8
2
6
6
3
15
14.7
结论：像到平面镜的距离等于物体到平面镜的距离。
3 平面镜成像的特点
连接蜡烛物点与其对应的像点，可以发现什么呢？
平面镜对光束 作用，相当于 把纸条沿镜面 打个折。
将纸条理直，表示 人眼对光束的感觉。 纸条的顶点S'即光 源的虚像。
3 平面镜成像的特点
【交流讨论】实验中出现的问题
1.平面镜里的像是虚像，手又不能伸进平面镜，怎样才能找到像的位置？
玻璃板替代平面镜
普通平面镜： 成像可“观”不可“测”
透明/半透明玻璃板： 成像可“观”可“测”
3 平面镜成像的特点
活动：观察平面镜中自己的像
请同学们动手照镜子，观察靠近或远离镜子时，像有什么改变? 并思考下列问题： ①你的像在平面镜的什么位置？ ②在平面镜中，你的像的大小和你的大小一样吗？ ③当改变你与平面镜的距离时，像的大小改变吗？
像到镜面的距离怎么变化？
3 平面镜成像的特点
探究实验：平面镜成像的特点
牙医利用平面镜看清牙齿情况
生活中的玻璃镜面
舞蹈演员矫正自己的姿势
4 平面镜的应用
平面镜的应用——光的反射
塔式太阳能电站
4 平面镜的应用
平面镜的应用——改变光路
显微镜
潜望镜
反光镜
潜望镜工作原理
平面镜B
平面镜A
4 平面镜的应用
物理八年级上册4.3平面镜成像课件(31张PPT)
新知讲解
知识点1 平面镜成像特点
四、实验步骤： 移动点燃的蜡烛，重做实验。 用直线把每次实验中蜡烛和它的像在纸上的位置连起来，并用刻度尺分别测量它们到玻璃板的距 离，将数据记录在下表中。
新知讲解
知识点1 平面镜成像特点
五、实验数据：
实验 次数
1 2 3
蜡烛到平面镜的距离 蜡烛的像到平面镜的距 蜡烛的像与蜡烛的大小关系
解析： 作图方法： 1、作垂线 2、取等距离 3、画虚像
新知讲解
知识点3 平面镜的应用
1.成像
新知讲解
知识点3 平面镜的应用
2. 改变光路
潜望镜
塔式太阳能电站
新知讲解
知识点3 平面镜的应用
例题3 电动车的反光镜是用来观察车后情况的平面镜，在某次行驶以前，小明发现左侧反光镜中看不
到自己所开车的车身，为确保行驶安全，左侧反光镜的镜面应该（ B ）
汽车观后镜
弯道观察镜
新知讲解
知识点4 凸面镜和凹面镜
2. 凹面镜对光有会聚作用 可以把平行的光会聚在一点上，可以把焦点处发来自的光变成平行光。太阳灶
手电筒、汽车灯、探照灯的反光装置
课后总结
平面镜
反射面是平面的镜叫平面镜，平静的水面也可以看作平面镜
平
面
镜
平面镜成像
成
像
平面镜成 像的特点
像和物大小相等 像和物到镜面的距离相等 像和物的连线垂直于镜面
新知讲解
知识点2 平面镜成像原理及作图
光源发出的发散
光线进入人眼
s
s
经过镜面反射后， 人感觉这些光是光 线反向延长线的交 点S '发出来的。
s'
新知讲解
新人教版八年级物理上册第四章第三节《平面镜成像》精品课件
知识巩固
3、如图所示，水平桌面上斜放着一个平面镜，桌面上有一个 小球向镜面滚去．要使平面镜中小球的像沿竖直方向下落，
则镜面与桌面间的夹角α为（ B ）
A．30° B．45° C．60° D．90°
平面镜的应用 各式各样的铜镜
新课学习
舞蹈室用镜子来检查动作
新课学习
牙医用口镜检查牙齿
潜望镜由两面平面镜组成
实像 虚像
实像与虚像的区别
成像原理 承接方式
实际光线的 实像既可以用
交点
光屏承接，也
可以用眼睛直
接观看
光线反向延 虚像能用眼睛
长后相交所 直接观看，但
成的像
不能用光屏承
接
成像位置 实像在反射成 像中，物、像 处于镜面同侧
虚像在反射成 像中，物、像 处于镜面异侧，
知识巩固
1、你在竖直的平面镜前，向平面镜走去时（ C ）
第3节 平面镜成像
人教版 八年级 上册
新知导入
桂林山水甲天下
新知导入
为什么猴子摘不到 水中的月亮呢？
新知导入
平面镜成像的特点
为什么有一 个和我长的一样 的人呢？
反射面是平面的镜叫平面镜
实验探究 动动手
探究平面镜成像的特点
实验器材：薄玻璃板、支架、两个完全相同的蜡 烛、白纸一张、刻度尺、笔
实验探究
平 面 镜 成 像
平面镜：反射面是平面的镜叫平面镜
平面镜成像
像和物大小相等 像和物到镜面的距离相等 平面镜成像的特点 像和物的连线垂直于镜面
平面镜成虚像
平面镜成像的原理： 光的反射定律
生活中平面镜成像现象 退 出
像与物关于镜面对称
实验探究
注意事项
平面镜成像课件ppt
光线照射到平面镜上时，会按照反射定律反射回来，形成虚 像。
平面镜成像的基本规律
物像等大
当物体位于平面镜前方时，物体和像的大小相等，且像的位置与 物体的位置关于平面镜对称。
物像连线与镜面垂直
物体和像的连线与镜面垂直，且像的位置与物体的位置关于平面镜 对称。
物像到镜面的距离相等
物体和像到镜面的距离相等，且像的位置与物体的位置关于平面镜 对称。
提出平面镜成像的问题
总结词
产生对平面镜成像现象的疑问和 探究欲望。
详细描述
通过引导学生观察平面镜成像的 现象，提出关于平面镜成像的问 题，激发学生的好奇心和探究欲 望，为后续学习奠定基础。
确定本课时的学习目标
总结词
明确本课时的学习重点和难点。
详细描述
根据课程大纲和学生的实际情况，确定本课时的学习目标，包括掌握平面镜成像 的基本原理、了解平面镜成像的特点以及掌握如何使用平面镜进行成像等。同时 强调学习的重点和难点，使学生有明确的学习方向。
02
平面镜基础知识
平面镜的定义和分类
平面镜的定义
平面镜是指反射面为平面的镜子，它 是一种光学仪器，具有反射和成像的 功能。
平面镜的分类
根据用途和形状的不同，平面镜可分 为平面镜、凹面镜和凸面镜等。
平面镜的反射原理
光的反射定律
光在传播过程中遇到反射面时，会按照入射角等于反射角的 规律反射回来。
平面镜的反射
要点一
重点
平面镜成像的基本原理和应用。
要点二
难点
如何确定物体的像的位置和大小。
学生作业布置与要求
01
02
03
04
作业1
完成课后练习题，巩固所学知 识。
平面镜成像的基本规律
物像等大
当物体位于平面镜前方时，物体和像的大小相等，且像的位置与 物体的位置关于平面镜对称。
物像连线与镜面垂直
物体和像的连线与镜面垂直，且像的位置与物体的位置关于平面镜 对称。
物像到镜面的距离相等
物体和像到镜面的距离相等，且像的位置与物体的位置关于平面镜 对称。
提出平面镜成像的问题
总结词
产生对平面镜成像现象的疑问和 探究欲望。
详细描述
通过引导学生观察平面镜成像的 现象，提出关于平面镜成像的问 题，激发学生的好奇心和探究欲 望，为后续学习奠定基础。
确定本课时的学习目标
总结词
明确本课时的学习重点和难点。
详细描述
根据课程大纲和学生的实际情况，确定本课时的学习目标，包括掌握平面镜成像 的基本原理、了解平面镜成像的特点以及掌握如何使用平面镜进行成像等。同时 强调学习的重点和难点，使学生有明确的学习方向。
02
平面镜基础知识
平面镜的定义和分类
平面镜的定义
平面镜是指反射面为平面的镜子，它 是一种光学仪器，具有反射和成像的 功能。
平面镜的分类
根据用途和形状的不同，平面镜可分 为平面镜、凹面镜和凸面镜等。
平面镜的反射原理
光的反射定律
光在传播过程中遇到反射面时，会按照入射角等于反射角的 规律反射回来。
平面镜的反射
要点一
重点
平面镜成像的基本原理和应用。
要点二
难点
如何确定物体的像的位置和大小。
学生作业布置与要求
01
02
03
04
作业1
完成课后练习题，巩固所学知 识。
《平面镜成像》多彩的光PPT优秀课件
总结
知2－讲
作平面成像的两种方法：(1)利用平面镜的成像原理作图。 如图所示，步骤如下：①从发光点S引出两条光线，射到 平面镜上；②作两条入射光线的法线；③根据光的反射定 律，作两条入射光线的反射光线；④作反射光线的反向延 长线，交点S′即为发光点S的像点。
总结
知2－讲
(2)用对称法作图如图所示，步骤如下：①过S点作平 面镜的垂线(像与物的连线跟镜面垂直)；②取S′点， 让S′到镜面的距离等于S到镜面的距离(像到镜面的 距离与物到镜面的距离相等)；③画出像点S′(像与 物大小相等)。
（来自《典中点》）
5 根据平面镜成像特点，根据物体在平面镜成的像 A′B′C′在图中画出物体ABC。
（来自《典中点》）
1. 请完成教材习题 T1、3、4、5 2. 补充：请完成《典中点》剩余部分习题。
(2)白纸上不能承接到蜡烛A在平面镜中成的像， 说明平面镜成的是虚像。
知1－练
1 如图所示，一只大熊猫正抱着一根竹子在镜前 欣赏自己的像。此时，它从镜中看到的自身像 应该是图中的( B )
（来自《典中点》）
知1－练
2 (中考·贵港)检查视力的时候，视力表放在被测 者头部的后上方，被测者识别对面墙上镜子里的 像，如图所示，视力表在镜中的像与被测者相距 _____5___m，若视力表全长为0.8 m，则视力表在 镜中的像的长度为____0_.8___m。
A．逐渐变大
B．逐渐变小
C．不变
D．无法确定
（来自《典中点》）
3 (中考·兰州)如图是被水环绕的国家大剧院的照 片。从远处观看，大剧院和水中的倒影形成了 一个完整的“鸭蛋”，这是光的__反__射____现象， 所成的像是一个____虚____(填“虚”或“实”)像。
人教版八年级物理上册《平面镜成像》光现象PPT优秀课件
3.52
90
5.34
90
6.49
90
等大
等距
垂直
实验结论
1、平面镜所成像与物体左右相反（镜面对称） 。2、平面镜所成像的大小与物体的大小相等。 3、像和物体到平面镜的距离相等。 4、像与物体的连线与镜面垂直。
练习
一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时 它所看到的全身像应是图中的哪一个？ （ C ）
A
B
C
D
例题
身高1.6 m 的体操运动员站在平面镜前3 m 处，他在镜中的 像离镜3_____m，像高1._6____ m，这时运动员和他的像的距离 是6____m。当他后退时，他在镜中像的大小将不__变______。 (填“变大”、“变小”或“不变”)
例题
下图中是四幅关于字母“F ”经平面镜反射成像的示意图， 其中正确的是：（C ）
总结
平面镜：反射面是光滑平面的镜叫平面镜。
平面镜 成像
平面镜成 像特点
平面镜成 像原理
像和物大小_相___等___ 像和物到镜面的距离_相___等___ 像和物的连线 __垂__直___ 于镜面 平面镜成 _虚___像___
光的 _反___射__定__律___
总结
平面镜的应用：_成__像_____、__改__变___光__路____ 凸面镜：对光有 _发__散___ 作用
平面镜：反射面呈光滑平面的镜子（或者平滑的表面）。
如：生活的镜子、平静的水面、 平滑的玻璃、光滑的金属器具表面等。
平面镜成像特点
提出问题： 平面镜所成的像与物体存 在什么关系呢？
平面镜成像特点
猜想与假设： 1、像与物的大小相等。 2、像有时大，有时小。 3、像与物到平面镜的距离相等 。4、像到平面镜的距离远一些。
《平面镜成像特点》课件
02
平面镜成像的特点
像与物的大小关系
总结词：等大
详细描述：平面镜所成的像与物的大小相等，即像和物体的大小始终相等，不会 因距离的远近而有所改变。
像与物的位置关系
总结词：等距
详细描述：平面镜所成的像与物的位置关系是相对固定的，即像和物体相对于平面镜对称，它们的连线与镜面垂直，且到镜 面的距离相等。
5. 改变物体和平面镜的距离，重复步骤3 和4，记录多组数据。
05
06
6. 将实验数据记录在表格中，并根据数据 绘制图像。
实验结果分析与结论
01
1. 分析实验数据，观察 物体和平面镜的距离与 像的位置关系。
02
2. 根据实验结果，得出 物体和平面镜的距离与 像的位置之间的规律。
03
3. 对比理论上的平面镜 成像特点，验证实验结 果的正确性。
光源
提供足够的光线，使物 体在平面镜中清晰可见
。
实验步骤与操作
1. 准备实验器材，将平面镜固定在桌面上，确 保稳定不动。
01
3. 将物体放置在平面镜前的一定距离处， 观察物体在平面镜中的像。
03
02
2. 将光源放置在合适的位置，使光线能够照 射到平面镜上，并确保光线充足。
04
4. 使用尺子测量物体和平面镜的距离，并 记录下来。
检查安装
确保平面镜的安装牢固，不会因外力而倾倒 或移动。
注意反射光
避免被平面镜反射的强光直射眼睛，以免造 成伤害。
限制使用范围
在特定范围内使用平面镜，避免超出使，确保其正常 工作和安全使用。
THANKS
感谢观看
详细描述：在光学仪器中，平面镜有 着广泛的应用，如望远镜、显微镜和 照相机等设备中都需要用到平面镜来 进行光路的调整和成像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼房内，增加了室内温度，影响正常的生活。有些 玻璃幕墙是半圆形的，反射光汇聚还容易引起火灾。 烈日下驾车行驶的司机会出其不意地遭到玻璃幕墙 反射光的突然袭击，眼睛受到强烈刺激，很容易诱 发车祸。
光污染：玻璃幕墙强烈的反射光进入附近居民
小轿车在夜晚行驶 时车内为什么不能开 灯呢？
身高1.6米的人站在高1米 的竖直平面镜前 3 米处，他在 1.6 米， 镜中的像的高度是 ________ 像和平面镜相距 _________ 米， 3 若他向平面镜移 1 米，则他和 像的距离是_________米。
方法
相同的前提下，将实际的、复杂的 物理问题和物理过程转化为等效的、 简单的、易于研究的物理问题和物 理过程来研究和处理的方法。
等效替代法是在保证某种效果
既然像是不存在的 我为什么能看见呐？
人眼是怎样看见平面镜成的像？
.S’
.S
O1 O2 B2
N1
B1
N2
平面镜所成的像是虚像 平面镜成像原理: 光的反射
4
一个人从远处走向一块竖直挂 着的平面镜,他在镜中的像将（D ）
A、逐渐变大,并且逐渐向镜面靠近 B、逐渐变小,并且逐渐离开镜面 C、先变大后变小,先靠近镜面在离开镜面 D、大小不变,但逐渐向镜面靠近
下图中是从平面镜中观察到 的时钟图，则当时的时刻是（ C ） A．2：25 B．2：35 C．9：25 D．9：35
物
①在探究平面镜成像的实验中，
③刻度尺的作用是便于比较像与
到平面镜的距离
的关系。
关于实验中的注意事项:
1、在玻璃板的同一侧，该同学通过玻璃板 看到了同一个蜡烛的两个像，产生这种现象 的原因是玻璃板较厚，两个表面同时反射， 每个表面成一个像。 2、如果移动蜡烛时，怎么都无法使像与 后面的蜡烛重合，是因为玻璃板没有与桌面 垂直 3、实验时，背景光线是强些好还是弱些 好？弱些好，便于在玻璃板上成更清晰的像
S
S′
分析论证
物 、 像 关 于 平 面 ①像与物的大小相等。 镜 ②像到镜面的距离等于物到平面镜的距离。 轴 对 ③像与物的连线与镜面垂直。 称 ④平面镜成的像是虚像。
平面镜成像的特点
关于实验中的一些问题:
使用玻璃板代替平面镜的目的是 便于确定虚像的位置 ②使用两只完全一样的蜡烛是 为了 比较像与物体的大小关系
猜 猜 看
为什么用玻璃板做实验？ 玻璃板可以成像，还可 以透光，便于确定虚像 的位置。
二、探究平面镜成像特点
测量距离 第 4步 描出物、像位置 第3 步 实 描出反射面 验 步 第 2步 骤 组装调整装置
第 1步 提出问题 猜想假设 设计实验 进行实验
探究平面镜成像的特点
探究平面镜成像的特点
（2）凸面镜
定义：用球面的 外 表面做反射面。 性质：凸镜对光线起发散作用。 应用：汽车后视镜，拐弯处的反光镜
凸面镜
凸面镜可以扩大用平面镜成像的原因
作图
例1、作出由点光源S射出经平面镜反射后经A点的光线
思考：如何作出由点光源发出的任意两条 光线经平面镜反射后的反射光线？
下图中是四幅关于字母“F”经平面镜反射成 像的示意图，其中正确的是：（ ）
A
B
C
D
（1）凹面镜
定义：用球面的 内 表面作反射面。 性质：凹镜能把射向它的平行光线会聚在 一点；从焦点射向凹镜的反射光是平行光。 应 用：太阳灶、手电筒、汽车头灯
凹面镜
凹面镜可以聚光
凹面镜
太阳灶 点燃奥运圣火装置
手电筒和车灯的反射罩 （光路的可逆性）
第四章 在光的世界里
一、认识平面镜
平面镜——反射面是光滑平面的镜 子．
这是为什 么呢？
唐老鸭和米老鼠
虚像：能被人看见，但不能在 光屏上呈现的像叫做虚像。
水中倒影
猜 猜 看
平面镜成像还有哪些 特点？
看一看手边的器材：
一块玻璃板；一木块； 两只完全相同的蜡烛；
一把刻度尺；
两张白纸。 它们都有什么用途呢？
平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物
体，根据平面镜成像的特点作图
M
A
B N
第一步：画垂线 M A 第二步：标直角 第三步：找等距
A`
第四步：标符号
第五步：画虚像
B B` N
四、平面镜的应用—成像
平面镜的应用
检查口腔疾病
平面镜的应用
潜望镜
平面镜两大作用
成像
改 变 光 的 传 播 方 向
