安全阀的正确使用、选型和定压安全阀是锅炉压力容器以及所有承压设备的重要安全附件之一，它是一种自动阀门，当承压设备超过允许的工作压力后，安全阀自动开启，排放出多余的介质。
当压力降到允许的工作压力后，安全阀自动关闭，设备正常运行。
由此可见安全阀在承压设备安全运行中起着很重要的作用。
笔者在从事安全阀校验工作中发现有不少用户如何对安全阀的正确使用、选型和定压上缺少认识，甚至什么叫安全阀都不懂。
在此笔者经过十几年的工作经验谈谈自己的看法。
一、安全阀的选型1、小型汽水两用锅炉不得采用弹簧式安全阀根据小型和常压热水锅炉安全监察规程规定应当采用水封式安全装置，而且水封管的直径不得小于25mm，其有效水柱高度不得超过4m 且只允许负偏差，也可选用静重式安全阀。
2、蒸汽锅炉应选用弹簧全启式安全阀大家知道，微启式安全阀的开启高度与压力的大小成比例，开启的动作缓慢，它的开启高度只是全启式安全阀的六到十分之一，如果在压力突然升高的情况下不能快速释放蒸汽，因而不能快速降压，这样很容易造成危险。
3、盛装有毒、易燃或介质昂贵的压力容器应选用封闭式安全阀安全阀在运行中泄漏或动作时，由于安全阀外部不封闭，内部零件之间存在微小间隙的结构特点介质除通过排放管排放外，少量的介质会通过零件之间的微小间隙泄漏出事，这不仅造成了浪费又容易发生事故。
二、安全阀的工作压力与设备工况不相适应安全阀的各种规格性能与一定的工作范围相关联的，具有相关的灵敏度和可靠性。
每一只安全阀都备一定的工作压力级，也就是说在一定的工作范围内才能正常工作。
如果说此定压力不在压力级范围之内，安全阀将不可能调到规定的开启压力，即使调到规定的开启压力安全阀也不可能正常工作。
三、安装方面的问题1、安全阀的排放管出口高于安全阀的排放口从而排放管内积水，导致了安全阀锈蚀而产生泄漏。
2、安全阀的排放管未接到安全地点，安全阀的排放管正对着马路和行人，一旦安全阀泄压将会烫伤行人带来事故急患。
安全阀的设置和选用
05
安全阀在特定行业中的应用
安全阀在石油化工行业的应用
安全阀在石油化工行业的应用包括锅炉、压力容器等设备
• 保证生产过程的稳定性
• 减少事故风险
石油化工行业对安全阀的性能和可靠性要求较高
• 保证设备的安全运行
• 防止泄漏事故发生
安全阀在电力行业的应用
电力行业对安
全阀的安全性
和稳定性要求
较高
安全阀在电力
安全阀的选型与安装
选择合适类型和规格的安全阀
• 根据设备特性和工艺要求
• 考虑安全阀的性能和可靠性
安全阀的安装应符合规范
• 便于观察和操作
• 减少压力损失和泄漏
安全阀的安装高度和方向应适当
• 便于维护和检修
• 减少安全隐患
⌛️
03
安全阀的性能测用标准试验介质进行性能测试
• 保证安全阀的性能始终符合要求
• 减少安全隐患
对安全阀的密封部件和弹簧进行保养
• 保证安全阀的性能和可靠性
• 延长安全阀的使用寿命
安全阀的故障诊断与处理
根据安全阀的运行状况和异常现象进行故障诊断
• 判断故障原因
• 制定处理方案
对安全阀的故障部件进行更换或维修
• 保证安全阀的正常运行
• 减少生产损失
• 当设备内部压力达到设定压力时
• 阀门被顶开，释放压力
• 压力降低后，阀门自动关闭
• 安全阀可以自动调整释放压力
• 以适应设备内部压力的变化
安全阀在工业过程中的重要作用
保证设备的安全运行
• 避免因压力过高而导致的设备损坏
• 防止泄漏事故发生
维持设备的正常运行
• 防止压力过低而影响设备的性能
安全阀的选型计算与设置规定
安全阀的选型计算与设置规定安全阀是一种用于保护设备和系统免受过高压力的设备。
选取恰当的安全阀、正确计算和设置其工作参数对于设备的安全运行至关重要。
以下是有关安全阀选型、计算和设置规定的详细信息。
一、安全阀选型要点：1.根据系统和设备的工作压力范围选择合适的安全阀。
安全阀的额定工作压力应稍高于系统最大工作压力，一般选取额定压力为系统最大工作压力的10-20%之间。
2.根据系统和设备的工作温度范围选择适用的安全阀。
安全阀的额定工作温度应与系统最大工作温度相匹配，同时需考虑到介质的特性和温度变化因素。
3.考虑设备和系统的流量特性，选择合适的安全阀。
安全阀的流量特性要与系统的流量能力相匹配，以确保能够及时有效地排放过多的介质。
4.考虑设备和系统的介质特性，选择适用的安全阀。
不同介质对材料的要求不同，需要选择耐腐蚀、耐高温等特殊材料或涂层的安全阀。
二、安全阀计算要点：1.确定安全阀的标准和规范。
根据所在国家或地区的相关标准和规范，进行计算和选取。
2.计算系统的最大工作压力。
考虑系统的设计压力、管道压力损失、液位变化等因素。
3.计算安全阀的要求。
根据系统的工作压力范围、介质特性、流量能力等因素，计算安全阀的额定工作压力和流量能力。
4.考虑特殊条件和环境因素。
如高海拔、低温等特殊条件下的安全阀计算，需要考虑特殊的修正因素。
三、安全阀设置规定：1.安全阀应设置在最高压力区域。
确保安全阀能够及时发现并排放过高压力的介质。
2.安全阀的出口管道应直接排放到安全区域或专用排放装置。
确保排放的介质不会对人员和环境造成危害。
3.安全阀的排放管道应具备足够的直径、延长长度和排放能力，以保证介质排放的效果。
4.安全阀的排放口应设置向上或向外，以防止排放的介质对人员和设备造成伤害。
5.安全阀的设置位置和方式应符合标准和规范的要求，不得轻易改变或调整位置。
总之，安全阀的选型、计算和设置规定是确保设备和系统安全运行的重要环节。
正确选择合适的安全阀，进行准确的计算和设置，能够有效地保护设备和系统免受过高压力的影响，确保人员和设备的安全。
安全阀的设计及选型
安全阀的设计及选型安全阀是一种安全保护装置，用于控制和调节容器内压力，以避免容器因过压而发生破裂事故。
在工业生产中，安全阀的设计和选型对于保障设备和人员的安全至关重要。
下面将从设计要求、选型依据和安全阀的类型等方面进行详细介绍。
一、设计要求：1.安全阀的设计要满足国家标准和相关法规的要求，并获得相应的认证和检验。
2.安全阀的承受压力、流量和温度等参数要符合容器和工艺流程的要求。
3.安全阀的结构要合理，可靠性要高，工作稳定，响应迅速，具备自调节功能。
4.安全阀要方便安装、调节和维护，具备可靠的密封性能和防腐蚀能力。
二、选型依据：1.容器的工作压力和设计压力：安全阀的承受压力必须大于或等于容器的工作压力，并考虑到容器的设计压力，以确保安全阀在任何工作条件下都能正常开启。
2.流体性质和流量要求：安全阀的流量要满足制定的标准和容器的工艺要求。
流体性质可以影响安全阀的材料选择和工作参数的设定。
3.温度要求：安全阀的材料选择要能够耐受容器内的高温，并确保在高温条件下仍然能正常工作。
4.安全阀的响应时间：不同的工艺要求对响应时间有着不同的要求，选型时需要根据具体工艺要求进行选择。
5.安全阀的材料和密封性能：安全阀的材料要和容器内介质相适应，同时要具备良好的密封性能，以确保逃逸的气体不会造成安全隐患。
三、安全阀的类型：1.弹簧式安全阀：通过弹簧预先设定压力值，当容器内压力超过设定值时，弹簧会弹起，释放压力，实现减压。
2.阳平衡安全阀：利用阀盖上的阳平衡活塞来平衡容器内部和外部的压力，当容器内压力超过设定值时，活塞会自动打开，释放压力。
3.超静态安全阀：适用于需要非常高精度的流量调节和控制的场合，能够在高压差下实现稳定的流量调节。
4.调压安全阀：适用于需要同时进行压力调节和安全防护的场合，通过调整安全阀的调压装置，达到设定的压力值。
四、安全阀的选型及注意事项：1.根据容器的工作压力和设计压力，选择合适的承压范围和额定流量的安全阀。

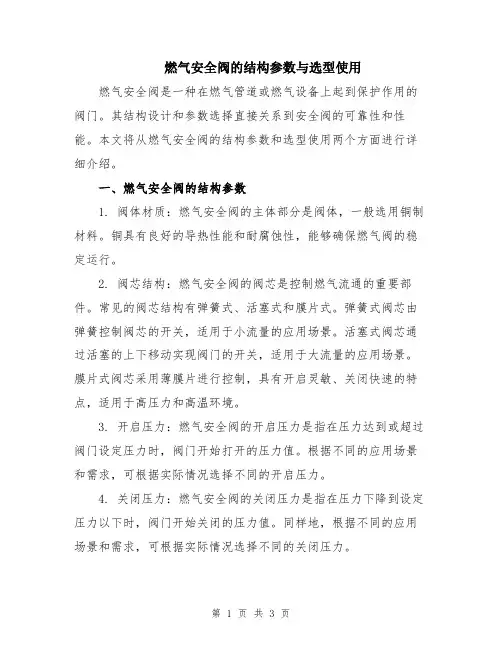

燃气安全阀的结构参数与选型使用
燃气安全阀的结构参数与选型使用燃气安全阀是一种在燃气管道或燃气设备上起到保护作用的阀门。
其结构设计和参数选择直接关系到安全阀的可靠性和性能。
本文将从燃气安全阀的结构参数和选型使用两个方面进行详细介绍。
一、燃气安全阀的结构参数1. 阀体材质：燃气安全阀的主体部分是阀体，一般选用铜制材料。
铜具有良好的导热性能和耐腐蚀性，能够确保燃气阀的稳定运行。
2. 阀芯结构：燃气安全阀的阀芯是控制燃气流通的重要部件。
常见的阀芯结构有弹簧式、活塞式和膜片式。
弹簧式阀芯由弹簧控制阀芯的开关，适用于小流量的应用场景。
活塞式阀芯通过活塞的上下移动实现阀门的开关，适用于大流量的应用场景。
膜片式阀芯采用薄膜片进行控制，具有开启灵敏、关闭快速的特点，适用于高压力和高温环境。
3. 开启压力：燃气安全阀的开启压力是指在压力达到或超过阀门设定压力时，阀门开始打开的压力值。
根据不同的应用场景和需求，可根据实际情况选择不同的开启压力。
4. 关闭压力：燃气安全阀的关闭压力是指在压力下降到设定压力以下时，阀门开始关闭的压力值。
同样地，根据不同的应用场景和需求，可根据实际情况选择不同的关闭压力。
5. 流量系数：燃气安全阀的流量系数是指单位时间内通过阀门的燃气流量与进口压力的比值。
该系数通常由制造商提供，可根据燃气管道的流量需求来选择合适的阀门。
二、燃气安全阀的选型使用1. 燃气安全阀的选型：在选型过程中，首先要根据燃气管道的压力、流量和使用环境等因素来确定阀门的参数，如开启压力、关闭压力和流量系数等。
其次，要选择具备相关认证和合格证书的产品，确保安全阀的质量和可靠性。
最后，还需要根据预计使用寿命、维护周期、安装方式等因素来考虑相关因素。
2. 燃气安全阀的安装与使用：安装燃气安全阀时，需要注意以下几点：首先，根据阀门的安装说明进行正确安装，保证阀门与管道的连接牢固且密封良好；其次，在使用过程中，要定期检查阀门的工作状态，确保阀门能够正常开启和关闭。
