汽轮机紧急跳闸保护系统
汽轮机ETS保护
J1
K1（63-2/ASP-1）
K2（63-2/ASP-2）
20-1/AST
20-2/AST
P1
P2
20-3/AST
20-4/AST
J2
（图1）
▪
由于整个跳闸块采用“双通道”原理，当一个通道中
的任一只电磁阀打开都将使该通道跳闸；但不能使汽
轮机进汽阀关闭，只有当两个通道都跳闸时，才能使
▪
10、DEH110%超速：DEH判断三路转速信号，实行
三取中，当转速大于3300RPM时发出保护动作信号，
到ETS停机。
▪
11、发电机保护动作：当发电机保护动作时，发
出保护动作信号，到ETS停机。
▪
其中发电机断水保护由内冷水站内冷水进出口差
压低开关三取二延时30S实现，逻辑做在SC4控制器，
DO输出硬接线经ETS机柜至电气。
▪ 试验块电磁阀的电源是220VAC。试验 完毕后，要注意表压是否恢复到正常值， 否则不准试验另一路，以免引起误跳机.
▪
设备正常工作时，首出跳闸信号灯是绿色的，当有信号跳闸
时，相应信号的灯会不断的闪烁（由绿变红色在变绿…），随后
到来的报警信号只能是常亮（平光红色），这就是具有首出的功
能。ETS跳闸后，汽机停机灯会常亮(由绿色变为红色)。
汽门、调门实现停机
▪
DEH超速：汽机转速＞3300rpm（信号来自DEH）
▪
TSI超速：汽机转速＞3300rpm（信号来自TSI）
▪
轴向位移大：汽机轴位移达到±1.0mm（零位在推
力中心线）
▪
真空低：汽机凝汽器真空小于70 kPa（绝对压力大
于28.0kPa）

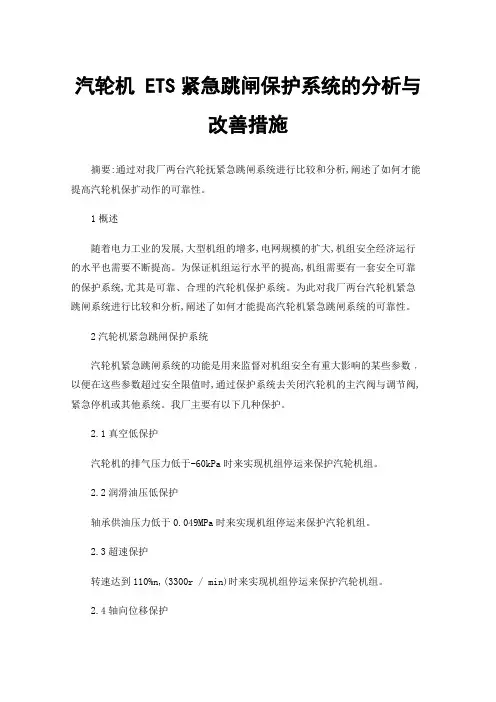

汽轮机ETS紧急跳闸保护系统的分析与改善措施
汽轮机 ETS紧急跳闸保护系统的分析与改善措施摘要:通过对我厂两台汽轮抚紧急跳闸系统进行比较和分析,阐述了如何才能提高汽轮机保扩动作的可靠性。
1概述随着电力工业的发展,大型机组的增多,电网规模的扩大,机组安全经济运行的水平也需要不断提高。
为保证机组运行水平的提高,机组需要有一套安全可靠的保护系统,尤其是可靠、合理的汽轮机保护系统。
为此对我厂两台汽轮机紧急跳闸系统进行比较和分析,阐述了如何才能提高汽轮机紧急跳闸系统的可靠性。
2汽轮机紧急跳闸保护系统汽轮机紧急跳闸系统的功能是用来监督对机组安全有重大影响的某些参数﹐以便在这些参数超过安全限值时,通过保护系统去关闭汽轮机的主汽阀与调节阀,紧急停机或其他系统。
我厂主要有以下几种保护。
2.1真空低保护汽轮机的排气压力低于-60kPa时来实现机组停运来保护汽轮机组。
2.2润滑油压低保护轴承供油压力低于0.049MPa时来实现机组停运来保护汽轮机组。
2.3超速保护转速达到110%n,(3300r / min)时来实现机组停运来保护汽轮机组。
2.4轴向位移保护以轴向位移的定位点0mm为基准,机头方向超过1.0mm或发电机方向超过1.2mm时,来实现机组停运来保护汽轮机组。
3 ETS(危急遮断系统)随着火电厂自动化水平的提高﹐保护系统也在不断的进步中。
我厂在保护上使用ETS柜(带PLC控制器)来实现汽轮机来机组停运来保护汽轮机组。
传统继电器机柜能实现当各参数超标时,通过继电器组来遮断机组或其他系统来保护汽轮机。
但它存在着一定的问题[1]。
系统长时间运行后,继电器回路会逐渐出现电磁线圈老化.接点电阻增大。
中间控制环节多,易造成事故几率高﹔也使维护量加大。
中间连接线多﹐易造成线路接地。
系统本身没有历史趋势记录和事故跳闸顺序记录功能,不便于进行机组跳闸后的事故分析。
我厂机组的ETS控制系统采用了PLC程序控制装置,而且ETS还采用了电源和PLC控制装置双冗余的控制,在安全方面得到了保障。
汽轮机紧急跳闸系统的设置原则
@ 16 3
．
c o r n
o 孑 。 心
八
维普资讯
仪 表（ Ｉ 、 ＴＳ ） 炉膛 安全 监控 系统 （ Ｓ Ｓ 、 Ｆ Ｓ ） 发变 组 保护 系 统 以及 汽轮 机本 身互相 联系 。 因此 ， 进 行 Ｅ Ｓ设 计 在 Ｔ
保护测 速通 道都 有 ３路 ， 在各 自系 统 内按 三 取 二逻 辑 设 计 。此 外 ， 了 区分 应 将 Ｅ Ｓ或 ＴＳ 为 Ｔ Ｉ中的 汽 轮 机 １ ０ 电超 速保 护定 值与 在 ＤＥ 中 的汽轮 机 １ ０ 电 １ Ｈ １ 超速保 护设 置 为不 同定值 。
动 复 位 或 使 汽 轮 机 挂 闸 更 不 允 许 自动 打 开 汽 轮 机 进
，
汽阀
( 1 ) 采用 P L C
。
应为
一
个 独 立 的 系统 即具
，
。Leabharlann (8 )一般不 允许设 置 保 护 投 切 开 关 以 免保 护 功
、
，
有独立 的采用 冗 余 电源 的 供 电 系 统 的
E T S
在
DCS
内完 成
， ，
本文将对 采 用 可 编程 逻 辑控 制器 (P L C ) 设 置 原则及方法进行探讨
。
入 E T S 并且 跳 闸汽轮 机 后 联 动其 它 设 备 的功 能不 应
，
的
ETS
在
E T S
。
(7 )E T S 在未 接 到挂 闸或 复位指令前 不 允许 自
1
E TS
的设 置 原 则
的
E T S
E T S
汽轮机 监 视
蕺
●
q
作者简介
E
汽轮机跳闸保护

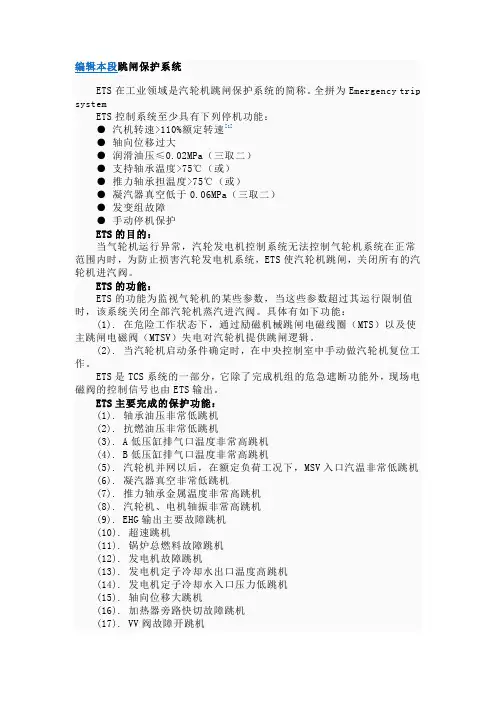

编辑本段跳闸保护系统ETS在工业领域是汽轮机跳闸保护系统的简称。
全拼为Emergency trip systemETS控制系统至少具有下列停机功能：● 汽机转速>110%额定转速[1]● 轴向位移过大● 润滑油压≤0.02MPa（三取二）● 支持轴承温度>75℃（或）● 推力轴承担温度>75℃（或）● 凝汽器真空低于0.06MPa（三取二）● 发变组故障● 手动停机保护ETS的目的：当气轮机运行异常，汽轮发电机控制系统无法控制气轮机系统在正常范围内时，为防止损害汽轮发电机系统，ETS使汽轮机跳闸，关闭所有的汽轮机进汽阀。
ETS的功能：ETS的功能为监视气轮机的某些参数，当这些参数超过其运行限制值时，该系统关闭全部汽轮机蒸汽进汽阀。
具体有如下功能：(1). 在危险工作状态下，通过励磁机械跳闸电磁线圈（MTS）以及使主跳闸电磁阀（MTSV）失电对汽轮机提供跳闸逻辑。
(2). 当汽轮机启动条件确定时，在中央控制室中手动做汽轮机复位工作。
ETS是TCS系统的一部分，它除了完成机组的危急遮断功能外，现场电磁阀的控制信号也由ETS输出。
ETS主要完成的保护功能：(1). 轴承油压非常低跳机(2). 抗燃油压非常低跳机(3). A低压缸排气口温度非常高跳机(4). B低压缸排气口温度非常高跳机(5). 汽轮机并网以后，在额定负荷工况下，MSV入口汽温非常低跳机(6). 凝汽器真空非常低跳机(7). 推力轴承金属温度非常高跳机(8). 汽轮机、电机轴振非常高跳机(9). EHG输出主要故障跳机(10). 超速跳机(11). 锅炉总燃料故障跳机(12). 发电机故障跳机(13). 发电机定子冷却水出口温度高跳机(14). 发电机定子冷却水入口压力低跳机(15). 轴向位移大跳机(16). 加热器旁路快切故障跳机(17). VV阀故障开跳机ETS为PLC控制，所有逻辑通过PLC卡件中的程序自动执行，可以通过ATS的CPU进行逻辑查询和修改条件有：电超速、轴承油压低、EH油压低、真空低、轴向位移大、MFT、DEH失电、轴振动大、高压缸排气压力高、发电机内部故障、手操跳闸等，引起结果：关闭所有汽门、关闭抽气逆止门随着DCS的发展，ETS的设计从继电器到PLC，最终由DCS所取代。
汽轮机TSIDEHETS系统介绍
使用键相位配合轴振动探头，可以完美的捕捉到启动/停止时的振 动趋势；
第3个是正常使用时检测转轴的轴向扭曲，因为这种异常会导致 转轴彻底报废，虽然很少发生 但是由于这种变形根本无法在普通 的轴振动探头单独体现出来，这个叫相位角测量；
2 OPC电磁阀
OPC电磁阀是超速保护控制电磁阀;他们是受 DEH控制器的OPC部分所控制; 正常运行时，这 两个电磁阀是不带电常闭的，封闭了OPC总管油 压的泄油通道，使调节汽阀和再热调节汽阀的执 行机构活塞下腔能够建立起油压，一旦OPC控制 板动作，这两个电磁阀就被通电开启，使OPC母 管油压泄放。这样执行机构上的卸荷阀快速开启， 使调节汽阀和再热调节汽阀关闭。
电子控制部分主要由分布式控制系统 DCS 及 DEH 专用模件组成;它完成信号的采集 综合 计算、逻辑处理、人机接口等方面的任务; 液压 调节保安部分主要由电液转换器、电磁阀、油 动机、配汽机构等组成，它将电气控制信号转 换为液压机械控制信号，最终控制汽轮机进汽 阀门的开度。
DEH液压控制系统主要包括：供油系统 伺 服油动机、保安系统; 主要完成下述功能:
图5 ETS系统框图
ETS 停机信号
1 EH油压低 2 润滑油压低 3 真空低 4 电超速保护 5 轴振大保护 6 轴向位移大保护 7 差胀大保护
8 高排压力高保护 9 高排压比低保护 10 高排温度高保护 11 锅炉MFT动作 12 发电机保护 13 DEH失电跳机
其中;EH油压低 润滑油压低、真空低压力开关装 在机头左侧，开关量保护动作送至ETS跳机; 机组 振动、轴向位移、胀差通过TSI监测系统输出开关 量至ETS跳机。电超速包括DEH超速和ETS超速， 动作转速均为110%额定转速。DEH超速探头3个 在主机前箱，接受现场转速探头来的转速信号送给 专门的转速卡件，转速超过110%额定转速经内部 逻辑处理三取二后输出信号至ETS柜，再去动作现 场的AST电磁阀。
和利时汽轮机紧急跳闸系统ETS应用方案
和利时汽轮机紧急跳闸系统ETS应用方案利时汽轮机紧急跳闸系统（Emergency Trip System，简称ETS）是一种用于汽轮机的自动安全保护装置，用于在发生紧急情况时迅速切断汽轮机的燃料供应和再循环系统，以防止事故进一步扩大。
下面将详细介绍ETS的应用方案。
1.ETS的工作原理：ETS是通过监测汽轮机的关键参数，如温度、压力、转速等，来判断是否存在潜在的风险，当参数超过设定的安全阈值时，ETS将会触发并切断汽轮机的燃料供应和再循环系统，以确保设备和人员的安全。
2.ETS的关键技术：a)参数监测：ETS需要通过传感器实时监测汽轮机的关键参数，如温度、压力、转速等。
传感器应具有高精度和可靠性，能够在恶劣的工作环境下正常工作。
b)阈值设定：ETS需要根据不同的工况和设备的特点，设置适当的安全阈值。
阈值的设置需要经过充分的考虑和实验，以确保在真正发生危险时能及时触发。
c)可靠性设计：ETS是一项关键的安全装置，必须保证其工作的可靠性。
在设计ETS时，需要考虑到双重检测、高可靠性的电气设备和可靠的控制系统等因素。
d)过程控制：ETS需要与汽轮机的自动控制系统进行有效的协作。
在正常工作状态下，ETS应处于待机状态，当检测到危险信号时，ETS应能及时接管控制系统并执行紧急切断操作。
3.ETS的应用场景：ETS广泛应用于各种类型的汽轮机系统中，包括电力厂、石化工厂、造纸厂等。
具体应用场景包括：a)温度和压力过高：当汽轮机的温度和压力超过设定的安全阈值时，ETS将会触发并切断燃料供应，以防止设备和人员的受损。
b)转速异常：汽轮机的转速异常可能是由于机械故障或其他原因引起的，若无法及时处理此问题，可能会导致设备严重损坏。
ETS将通过监测转速并判断是否异常，触发紧急切断操作。
c)燃料供应中断：当燃料供应系统出现故障导致供应中断时，ETS将自动切断燃料供应系统以防止意外发生。
d)其他危险信号：根据具体情况，ETS还可以监测其他危险信号，如润滑油压力异常、冷却水温度过高等，当检测到相应的信号时，ETS将采取相应的措施以确保安全。
汽轮机紧急跳闸系统(ETS)调试
Automatic Control •自动化控制Electronic Technology & Software Engineering 电子技术与软件工程• 99【关键词】ETS 静态试验 整套启动调试1 前言ETS （EMERGENCY TRIP SYSTEM ）是汽轮机危急跳闸系统的简称。
本研究发电机采用上海电机厂有限公司生产的QFNS-350-2发电机。
ETS 采用施耐德公司的高端可编程序控制器——昆腾(Quantum)系列PLC 。
ETS 由控制柜，操作面板，四个AST 电磁阀，一个复置电磁阀，试验电磁阀，压力开关，转速探头和转速控制模块等设备组成。
ETS 跳闸送出每一个跳闸首出信号给SOE ，为事故分析提供数据。
2 ETS系统工作原理ETS 就地由四个AST 电磁阀，试验电磁阀，压力开关，转速探头等设备组成。
ETS 采用双通道控制概念，四个AST 电磁阀采用串并联结构，汽轮机运行时，四个AST 电磁阀带电励磁，建立安全油压，当ETS 监控的汽轮机运行重要参数超过汽轮机运行极限时，四个AST 电磁阀失电，泄去汽轮机安全油，关闭汽轮机所有主汽门和调门。
由于该系统采用双通道控制概念，这就允许ETS 可以进行在线试验，当一个通道进行在线试验时，另一个通道进行在线试验功能被抑制，ETS 进行在线试验时，系统仍具有保护功能。
只有当二个通道同时动作时才遮断汽轮机。
3 ETS系统静态试验3.1 调试前工作硬件检查，ETS 机柜内的硬件完好，具备送电条件。
系统连线检查：根据提供端子接线图以及I/O 清册对控制柜、就地的接线和盘、柜之间的连线逐个检查，确保接线准确，符合设计院热控接线图纸要求。
汽轮机紧急跳闸系统（ETS)调试文/危利锋电源检查：根据图纸，检查电源回路，确定电源接线正确，电源电压值、极性均与设计相符，上电后，进行电源切换试验，电源系统动作正常。
控制系统冗余检查：系统上电组态下装后，对控制器、网络进行了冗余切换试验，切换正常，系统所属设备均可正常工作。
基于FPGA技术的汽轮机紧急跳闸系统
文 献标 识码 ： Ａ
ｌ引言
所 以 对十 Ｅ Ｔ Ｓ系统 米 说 ，最 为 晕婪 的 就 足快 速 Ｉ ￣ Ｊ Ｉ ￣ ， Ｌ 、安 全 町 算 。 口前 市 场 ｌ 的Ｅ Ｔ Ｓ系统 人 多 能 解 决 ． １ ｌ Ｉ 述 的 问题 ， 然Ｉ ｎ 这
对十ｌ ’ 水说， 最 ｔ ｌ Ｉ 的就 足 当汽 轮 机 转 速 快速 飞 升 ， 然
轮机超速 、 润滑油失去、 真空失去等） ， 为 了使 汽轮机尽快将各调 门、 主汽门完全 关闭， 而采用的一套泄油系统。 一 旦发 生上述危 险状况 ． Ｅ Ｔ Ｓ系统 立即使 ＡＳ Ｔ电磁 阀失电， 泄掉保 安油， 从而让所有汽机调门和主汽门完全 关闭。
Ｅ Ｔ ｓ系 统 快速 、 可 靠 的运 行 可 以避 免 汽 轮 机 处 干 危 险 状况 ， 对 于 电厂 的 安 全 、 稳定、 高 效运 行 具 有 重 要 意 义 。 推 荐 一种 基于 现 场 可 编 程 门 阵列（ Ｆ Ｐ Ｇ Ａ） 技 术 的 多重冗 余 Ｅ Ｔ Ｓ系统 配 置 方 案 ， 不仅 满足 Ｅ Ｔ Ｓ系统 快 速 响 应 和 高 可
另 一方 面 ， 虽 然 汽 轮 机 发 生 扪 动 情 况 ， 但 足汽 ４ 仑 机 频 繁地 ２基 于 Ｆ Ｐ ＧＡ技 术 的 Ｅ Ｔ Ｓ系 统 配 置 方 案
动 作，那也足ｌ 所 能接 受 的 。Ｅ Ｔ Ｓ的 动 和 误 动 小 仅 给 Ｉ
Ｅ Ｔ Ｓ系统 采 用 Ｆ Ｐ Ｇ Ａ 技 术 ，主 要 足 十 Ｆ Ｐ Ｇ Ａ 以下 两 个
Ｅ Ｔ Ｓ 系统却并没何发 Ｉ Ｉ ； 跳 指 令 Ｅ Ｔ Ｓ系统 却 只能 处 理 开 关 量 输 入 的 信 ， 一． 口 ．
间内发…跳闸指令， 导敛 汽 轮 机 飞 事 敞 。如 ｌ 、 ２ 所示 ， 为 遇 到模 拟 量 输 入 的 信 就 无法 伙 速 处 。本 文 描 述 一 利－ 于 南。 某 ｌ Ｕ 站 进 行 趟 速 试 验 时 ， 荇种保护失灵， ｔ ｑ ． 负责 现场 于 Ｆ Ｐ ＧＡ技 术 的 Ｅ ｒ Ｓ系 统 配 置方 案 ， 即 町处 模 拟 量 信 ｌ ， 又 能 动 打 的 人 员 小 Ｔ 作 岗 位 导敛 汽 轮 机 飞 的 事 故现 场 。 达 到伙速Ｉ Ｉ 向 和 口 Ｊ ‘ 靠性的婴求 。
汽轮机紧急跳闸系统的设置原则
汽轮机紧急跳闸系统的设置原则作者：张烈，吕凯，熊巍摘要：ETS是机组在紧急情况下迅速关闭汽轮机所有进汽阀，停止汽轮机运行的控制系统，其主要任务是监视对机组安全运行有重大影响的某些参数。
当这些参数超过安全运行限定值时，通过自动停机跳闸(AST)电磁阀失电控制汽轮机保安系统，关闭汽轮机全部蒸汽进汽阀，紧急停机。
ETS主要由控制部件、电气保护装置及现场检测元件等组成。
由于ETS对汽轮机安全运行起着至关重要的保护作用，所以在设计和调试中必须保证其高可靠性。
本文将对采用可编程逻辑控制器（PLC）或DCS的ETS设置原则及方法进行探讨。
一、ETS的设置原则(1)采用PLC的ETS应为一个独立的系统，即具有独立的采用冗余电源的供电系统。
在DCS内完成的ETS应采用独立的控制器。
(2)各个保护控制信号均应使用硬接线接入ETS中，减少保护控制信号的中间环节和延迟时间，避免转接、扩展和转换。
保护控制信号不可使用串接信号，应为独立信号。
(3)4个AST电磁阀一般应设置为失电动作方式，且采用2路电源切换后的冗余电源。
当系统中没有电源切换装置时，1号、3号和2号、4号AST电磁阀应分别采用不同的2路电源。
(4)ETS必须冗余配置，即当故障时，备用系统仍然具有使汽轮机停止运行的功能。
故障系统可进行在线维修、更换。
(5)ETS应具有首出跳闸原因的记录功能。
(6)仅作为报警监视而不控制停机的信号不应进入ETS，并且跳闸汽轮机联动其它设备的功能不应在ETS内完成，以保证紧急停机的快速性及可靠性。
(7)ETS在未接到挂闸或复位指令前，不允许自动复位或使汽轮机挂闸，更不允许自动打开汽轮机进汽阀。
(8)一般不允许设置保证投、切开关，以免保护功能被错误地切除。
在特殊情况下，必须具备保护投、切开关时，该开关必须具有可记录的功能，保护切除后，应有报警提示。
