汽修电路知识点总结
汽修电路知识点总结汽车电气系统是汽车中非常重要的一个系统，它提供了汽车所需的电能、电力和控制。
汽车电气系统不仅为汽车提供了电能，还通过各种传感器和执行元件控制着汽车的各种功能，如点火、照明、仪表、空调、音响、ABS、发动机电子控制系统等。
对于汽车电气系统的日常维修和故障排除，汽车维修技师必须具备扎实的汽车电路知识。
一、汽车电路的基本组成1. 电源系统电源系统是汽车电路的基础，主要包括蓄电池、发电机和稳压器。
在发动机未启动时，蓄电池为整个汽车电路供电；发动机启动后，发电机通过马达带动，产生交流电，经过整流器变成直流电为整个汽车电路供电。
稳压器负责控制电压的大小和稳定度，以保证所有的设备都能正常工作。
2. 照明系统照明系统包括前照灯、尾灯、转向灯、刹车灯、仪表灯等。
前照灯用来提供照明，以确保驾驶者能够在夜间或复杂的气候条件下清晰地看到车辆前方的道路、行人和障碍物，同时也确保其他道路使用者能够看到自己的车辆。
尾灯用来指示车辆的行驶方向和制动情况，以提醒其他车辆和行人注意。
转向灯用来指示车辆的转向方向，刹车灯用来指示车辆的制动情况。
仪表灯用来指示车辆的各项工作状态，如车速、油量、水温等。
3. 点火系统点火系统是汽油发动机工作的核心部件，它需要在适当的时候产生高压电火花，以点燃混合气。
点火系统主要包括点火线圈、分电器、点火塞等部件。
电子点火系统已经取代了传统的机械点火系统，它采用电脑控制点火正时、点火角度和点火能量，以提高发动机的工作效率和减少尾气排放。
4. 起动系统起动系统主要由起动机、蓄电池、起动开关、起动继电器等部件组成。
起动机是将蓄电池电能转化为机械能的关键部件，它通过驱动齿轮与发动机曲轴相连，以帮助发动机启动。
起动开关是启动系统的控制开关，通过操纵启动开关，驾驶者可以控制起动系统的工作。
5. 充电系统充电系统的主要功能是在车辆运行时为蓄电池充电。
它由发电机、整流器等部件组成，发动机运转时，发动机带动发电机转动，产生交流电。
汽车电路分析知识要点整理
汽车电路分析知识要点整理一、引言近年来，汽车行业发展迅速，汽车电路系统也逐渐成为汽车工程领域重要的研究方向之一。
在汽车电路分析中，掌握一些关键的知识要点对于技术人员至关重要。
本文将整理汽车电路分析的一些核心知识要点，以便读者在实践工作中能够更加高效准确地分析汽车电路问题。
二、基础电路知识1. 电路基础概念：介绍电流、电压、电阻等基本概念，解释欧姆定律以及串并联电路的特点。
2. 电路元件：介绍常见的电路元件，如电阻、电容、电感等，讲解它们的基本特性和应用场景。
3. 电路分析方法：介绍基本的电路分析方法，如基尔霍夫电流定律和基尔霍夫电压定律，以及戴维南等效电路原理。
三、汽车电路系统简介1. 汽车电路的分类：按功能划分，介绍主要的汽车电路类别，如动力系统电路、照明系统电路、仪表系统电路等。
2. 汽车电路的特点：分析汽车电路与普通电路的不同之处，包括电压等级、环境适应性、车辆负载等方面的特点。
四、汽车电路故障排查方法1. 汽车电路故障排查流程：介绍汽车电路故障排查的一般流程，包括了解用户反馈、现场观察、仪器检测以及逐步排除故障等步骤。
2. 常见故障原因和解决方法：列举常见的汽车电路故障原因，如线路短路、线路断路、接线不良等，并给出相应的排查和解决方法。
五、汽车电路故障排查工具1. 多用途电路测试仪：介绍常用的多用途电路测试仪，包括数字式多用途电路测试仪和模拟式多用途电路测试仪，讲解其基本功能和使用方法。
2. 示波器：解释示波器在汽车电路故障排查中的作用，讲解示波器的原理和使用技巧。
六、汽车电路安全注意事项1. 维修前的准备工作：介绍汽车电路维修前的准备工作，如车辆断电处理、正确使用绝缘工具等。
2. 安全用电：强调汽车电路维修中的安全用电原则，包括断电、接地和电压检测等。
七、结语汽车电路分析是汽车维修与诊断的重要环节，熟练掌握相关知识要点对于技术人员至关重要。
本文整理了汽车电路分析的核心知识要点，希望能够对读者在汽车电路故障排查和维修工作中提供参考和帮助。
汽车电路知识点总结
汽车电路知识点总结1. 电路基础知识电路是由电源、导线和负载组成的。
电源提供电流，导线是输送电流的通道，负载是消耗电流的设备。
在汽车电路中，电源通常是由蓄电池提供，负载包括灯光、电动机、音响等。
汽车电路设计中，通常需要考虑电压、电流和电阻的关系，以确保电路正常工作。
2. 电路元件汽车电路中常见的元件包括电源、开关、保险丝、继电器、电阻、电容、电感等。
其中，保险丝用于保护电路不受过载损坏，继电器用于控制大功率设备的开关，电阻用于限流和分压，电容用于滤波和储能，电感用于抑制电磁干扰。
这些元件在汽车电路中起着重要的作用，需要合理选型和使用。
3. 电路结构汽车电路通常包括主电路、辅助电路和控制电路。
主电路是汽车电路的主要部分，包括起动电路、充电电路、点火系统等；辅助电路包括空调、车窗升降、音响等设备的电路；控制电路包括传感器、控制器、仪表盘等的电路。
这些电路之间相互配合，共同实现汽车的各种功能。
4. 电路故障诊断汽车电路故障常见的表现包括灯光暗淡、启动困难、电路短路等。
诊断汽车电路故障需要使用万用表、示波器、线路图等工具。
通过逐步排查电路元件，检测电压、电流、电阻的数值，可以找到故障原因并进行修复。
在汽车维修中，电路故障诊断是一个重要的技能，能够提高维修效率和质量。
5. 电气安全在汽车维修中，涉及到电路工作时需要注意电气安全。
首先，要确保车辆处于停止状态，蓄电池断开并通过接地线接地，以防止触电伤人。
其次，在进行电路工作时需要使用绝缘工具、佩戴绝缘手套，并注意避免在潮湿环境下进行电路工作。
另外，对于高压部件如空调系统和混合动力系统，更需要谨慎操作，以免发生意外。
6. 汽车电子系统随着汽车电子技术的不断发展，现代汽车的电子系统也得到了不断升级。
智能化、自动化、安全性、舒适性等需求不断准确，汽车电子系统的功能和复杂性也在不断增加。
包括汽车电子控制单元(ECU)、车载网络通信(CAN)、车载娱乐系统、车载导航系统、车辆诊断系统等。
汽车电路电器知识点总结
汽车电路电器知识点总结汽车电路电器是指汽车中用于传输电能和控制电器设备的系统。
它是汽车的神经系统，是汽车的动力和驾驶控制的基础，也是汽车舒适性和安全性的保障。
汽车电路电器包括发电机、蓄电池、起动机、点火系统、照明系统、车辆诊断系统、电子控制单元以及各种传感器和执行器等组成。
一、汽车电路电器的基本知识1.1 电路的基本原理电路是指电能在导电材料中传输的路径。
汽车电路主要由电源、负载和导线组成。
电源是提供电能的设备，一般是指蓄电池或发电机。
负载是消耗电能的设备，如车灯、电动机等。
导线是传输电能的通道，一般采用导电性能良好的金属材料。
1.2 电路的分类汽车电路根据功能和电压的不同可以分为多种类型，如动力电路、照明电路、仪表电路、音响电路等。
根据电压的不同，又可以分为12V电路和24V电路。
1.3 电器的基本知识电器是指用来控制电流的设备，如继电器、断路器、开关等。
在汽车电路中，电器起到了开关、保护、控制和转换电能的作用。
1.4 电路图的读取汽车电路图是描述汽车电路连接、元件及工作原理的图表。
汽车电路图的读取对于排除故障、检修和维护工作非常重要。
汽车电路图可以分为整车电路图和单独电路图。
整车电路图包括整车总线电路、整车照明电路、整车仪表电路等。
二、汽车电路电器的检修与维护2.1 电路故障的检修汽车电路可能会出现断路、短路、发热、异常工作等故障。
出现故障时，需要通过仪器测量、电路图分析、元件更换等方法进行排除。
检修汽车电路需要掌握正确的仪器使用方法，熟悉汽车电路图和元件工作原理。
2.2 电路元件的更换汽车电路中的元件包括保险丝、继电器、传感器、电动机、发电机、起动机等。
当元件故障时，需要及时更换。
更换元件需要注意选用合适的规格和型号，严格按照电路图接线。
2.3 电气设备的安装与调试安装电气设备需要严格按照安装说明书进行，合理布线，固定可靠，防水防尘。
安装后需要进行调试，验证设备的工作是否正常。
例如，安装车载视频系统、音响系统、GPS导航系统等。

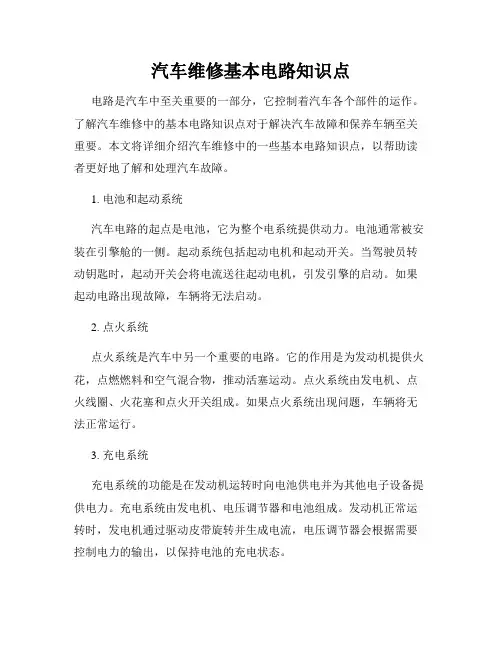

汽车维修基本电路知识点
汽车维修基本电路知识点电路是汽车中至关重要的一部分，它控制着汽车各个部件的运作。
了解汽车维修中的基本电路知识点对于解决汽车故障和保养车辆至关重要。
本文将详细介绍汽车维修中的一些基本电路知识点，以帮助读者更好地了解和处理汽车故障。
1. 电池和起动系统汽车电路的起点是电池，它为整个电系统提供动力。
电池通常被安装在引擎舱的一侧。
起动系统包括起动电机和起动开关。
当驾驶员转动钥匙时，起动开关会将电流送往起动电机，引发引擎的启动。
如果起动电路出现故障，车辆将无法启动。
2. 点火系统点火系统是汽车中另一个重要的电路。
它的作用是为发动机提供火花，点燃燃料和空气混合物，推动活塞运动。
点火系统由发电机、点火线圈、火花塞和点火开关组成。
如果点火系统出现问题，车辆将无法正常运行。
3. 充电系统充电系统的功能是在发动机运转时向电池供电并为其他电子设备提供电力。
充电系统由发电机、电压调节器和电池组成。
发动机正常运转时，发电机通过驱动皮带旋转并生成电流，电压调节器会根据需要控制电力的输出，以保持电池的充电状态。
4. 灯光系统汽车灯光系统包括前后大灯、示宽灯、刹车灯、转向灯等。
这些灯光不仅能照明夜间行驶的道路，还可以为其他车辆提供信号。
灯光系统的电路通常由开关、灯具和继电器组成。
灯泡的照明效果与电压、电流和电阻之间的关系密切相关。
因此，在维修灯光系统时，我们需要检查电路中的开关、继电器和灯泡。
5. 刹车系统汽车的刹车系统是保证行驶安全的重要部分。
它的电路控制着制动灯的点亮和制动系统的工作。
电路中关键的组件包括制动开关、制动灯和感应器等。
制动开关会在刹车踏板被踩下时触发制动灯的点亮，提醒后方车辆注意。
感应器可以检测车辆的刹车状态，并向防抱死系统提供信号，以避免车轮因急刹导致打滑。
6. 空调系统汽车的空调系统保持驾驶员和乘客在车内舒适。
它的电路由压缩机、冷凝器、蒸发器和电控系统组成。
空调系统需要正常工作的电源，电控系统负责控制制冷剂的流动和压力，以达到所需的温度效果。
入门汽车电路知识点总结
入门汽车电路知识点总结一、汽车电路的基本原理1. 电路的基本概念电路是指由电源、导线和电器元件组成的路径，用于传输电流和控制电器设备的系统。
在汽车中，电路系统包括起动电路、照明电路、点火电路、充电电路、空调电路等多个子系统。
2. 电流、电压、电阻电流是指电子在导体中流动的速度，单位是安培（A）；电压是指电荷在电路中移动的能量，单位是伏特（V）；电阻是指限制电流通过的能力，单位是欧姆（Ω）。
在汽车电路中，这三者是密不可分的，相互影响，共同构成了电路系统的基本特性。
3. 并联电路和串联电路并联电路是指电器元件之间的连接方式是并联的，电流可以有多条不同的路径来通过电器；串联电路是指电器元件之间的连接方式是串联的，电流只有一条路径可以通过电器。
在汽车电路中，不同的连接方式会产生不同的电流和电压走向，对整个电路系统的工作状态有重要影响。
4. 电路的工作原理不同的电器元件在汽车电路中有不同的工作原理，例如发电机的工作原理是利用磁场感应产生电流来充电；蓄电池的工作原理是将化学能转化为电能储存；火花塞的工作原理是利用高压电流产生火花点火。
理解这些工作原理有助于我们更好地了解汽车电路系统的功能和作用。
二、汽车电路的组成和功能1. 电源系统电源系统包括发电机、蓄电池和电源管理模块等，主要功能是为汽车提供电能和保持电路系统的稳定运行。
发电机是汽车的主要充电设备，通过发电机带动发动机旋转，产生电能为电器设备供电；蓄电池则是为了在发动机熄火的情况下继续为电器设备供电。
2. 控制系统控制系统包括点火系统、燃料喷射系统、传动系统、制动系统等，主要功能是控制汽车的启动、加速、减速、停止和转向等运动状态。
其中点火系统通过点火线圈和火花塞来实现点火，将混合气点燃从而推动活塞运动；燃料喷射系统通过喷油嘴和电控单元来控制燃油的喷射量，确保发动机的正常运转。
3. 照明系统照明系统包括大灯、示廓灯、转向灯、刹车灯等，主要功能是为汽车提供照明和信号提示。
汽车电路基础知识介绍
汽车电路基础知识介绍汽车电路是指构成汽车电气系统的各种电气装置与电气元件之间的连接和控制电路系统。
汽车电路是汽车电子技术的关键基础，它直接关系到汽车电器设备的正常工作，同时也是保障汽车行驶安全的重要组成部分。
以下是对汽车电路基础知识的介绍。
1.电路基本知识电路是由电源、导线、开关、负载等组成的一个完整的闭合回路。
汽车电路也是如此，主要有加电线路、悬挂线路、点火线路等。
2.电源系统汽车电源系统由动力蓄电池提供，它是整个汽车电路系统的中心，为其他电器设备提供电能。
通常蓄电池的正极与汽车的发电机产生的电流连接，负极与汽车的地线相连。
3.负载与继电器汽车负载是指电器设备，在汽车中主要包括灯光、电动机、空调等。
继电器是一种自动开关，可以通过控制小电流来控制大电流的开关装置，常用于汽车灯光和电动机控制。
4.导线与连接器导线是汽车电路中的重要组成部分，主要承载和传导电能。
它们需要具备导电性能优良、耐高低温、阻燃等特点。
连接器则是连接各个电器设备和导线的重要部分，保证电路连接的可靠性。
5.保险丝与保护电路保险丝是保护电气线路和设备的一种保护器件，当电流过大时会熔断，避免线路和设备发生短路或过载。
保护电路还包括过压保护、欠压保护、温度保护等功能，确保汽车电器设备的安全运行。
6.熄火电路熄火电路是汽车引擎关闭后，相应设备停止工作的电路系统。
熄火电路可以通过点火开关控制，当转动点火开关到关断位置时，熄火电路即被切断，保证汽车电器设备在熄火状态下不消耗蓄电池电能。
7.故障诊断与维修汽车电路维修是汽车维修中的重要环节，需要通过故障诊断来找出故障的原因，再通过相应维修措施来修复。
常见的故障诊断设备包括电路测试仪、电压表、电流表等，它们通过测量电路的电压、电流等参数来确定故障点。
总结汽车电路是汽车电子技术的基础，了解汽车电路的基本知识对于汽车人员和爱好者来说都是十分必要的。
通过对汽车电路的了解，可以更好地掌握汽车电器设备的工作原理和维修方法，提高自己的汽车电子技术水平，为汽车的安全行驶提供保障。
汽车电路入门基础知识
汽车电路入门基础知识
汽车电路是指汽车内部所使用的电器和电子设备的电路。
了解汽车电路的基础知识对于维修和保养汽车非常重要。
1. 电压：汽车电路中的电压通常在12V左右。
2. 电流：每个电子设备都需要一定的电流来正常工作。
电流的大小取决于设备的功率和电压。
3. 电阻：电阻是电路中的一种元件，用于限制电流的流动。
它通常用欧姆（Ω）作为单位。
4. 电源：汽车电路中的电源通常是电池。
发动机工作时，电池会充电，以保持电力供给。
5. 保险丝：保险丝是一种电气保护装置，用于防止电路过载或短路。
当电路中的电流超过保险丝的额定电流时，保险丝就会熔断，切断电流。
6. 开关：开关用于控制电路的通断，将电气设备连接或断开电源。
7. 线路：汽车电路中的线路是电气设备之间的连接。
线路通常由电线和接线头组成。
8. 传感器：传感器是一种电子设备，可以监测汽车系统的变化并将其转换为电信号，例如车速传感器、氧气传感器等。
以上是汽车电路的基础知识，了解这些知识可以更好地理解汽车电路，便于更好地进行维修和保养。
新能源汽车电路基础知识
新能源汽车电路基础知识嘿，朋友们！今天咱来聊聊新能源汽车电路基础知识。
你说这新能源汽车啊，就好比是一个超级复杂的大玩具，但别怕，咱慢慢拆解它。
你想想看，这电路就像是汽车的神经系统，让各个部件都能乖乖听话，协同工作。
那里面的电线啊，就像我们身体里的血管一样，输送着电流，给汽车提供动力和各种功能。
电池呢，那可是新能源汽车的能量宝库啊！就像我们吃饭获得能量一样，电池就是汽车的“饭”，让它能跑起来。
而那些电路元件，什么继电器啊、保险丝啊，就像是一个个小卫士，保护着整个电路系统的安全。
咱说这继电器，它就像个忠诚的开关使者，该开的时候开，该关的时候关，让电流乖乖地按照我们的要求流动。
保险丝呢，就像是个勇敢的战士，一旦有危险，立马熔断自己，保护其他部件不受伤害。
再说说这控制器吧，它可是整个电路系统的大脑啊！指挥着各个部件该干啥干啥。
它要是出了问题，那汽车可就乱套啦，就像人没了脑子一样不知所措。
你说这新能源汽车的电路是不是很神奇？就好像一个神秘的魔法世界，等待我们去探索。
你看啊，要是你不了解这些电路基础知识，那万一汽车出了点小毛病，你不就傻眼啦？所以啊，咱得好好研究研究。
比如说，有时候你的车灯不亮了，你得知道是不是电路出了问题呀。
或者空调不制冷了，是不是和电路有关系呢。
了解了这些，你就能像个小专家一样，自己先找找原因，说不定还能自己修好呢！还有啊，现在新能源汽车发展得这么快，新技术层出不穷。
咱要是不跟上时代的步伐，那不就落后啦？就像你拿着老古董手机，和别人的智能手机比，那能一样吗？所以啊，朋友们，别小看这新能源汽车电路基础知识，它可是很重要的哟！它能让你更好地了解你的爱车，让你和它相处得更融洽。
总之，新能源汽车的电路世界丰富多彩，充满了奥秘和惊喜。
只要我们用心去学习，去探索，就一定能在这个世界里找到属于我们自己的乐趣和成就。
你还在等什么呢？赶紧去研究研究你家的新能源汽车电路吧！原创不易，请尊重原创，谢谢!。
汽车电气知识点总结
汽车电气知识点总结一、汽车电气系统基础知识1.1 电气系统的作用汽车电气系统是汽车的重要组成部分，它主要负责提供电力以驱动各种电动设备，包括发动机的启动、照明系统、空调系统、音响系统等。
同时，电气系统还负责为车辆的控制系统提供电能，如发动机控制单元、防抱死刹车系统等。
1.2 电气系统的构成汽车电气系统由电源系统、充电系统、起动系统、点火系统、照明系统、保险丝盒和接线端子等部分组成。
1.3 电气系统常见故障电气系统常见故障包括电瓶失灵、充电系统故障、起动系统故障、点火系统故障以及线路短路等问题。
这些故障可能导致发动机无法启动、车辆动力不足、照明系统失效等严重问题。
二、汽车电气系统中的重要部件2.1 电瓶电瓶是汽车电气系统的重要部件，主要负责提供启动电流和为各种电器设备供电。
电瓶的选择和维护对车辆的性能和寿命有着重要的影响。
2.2 发电机发电机是汽车充电系统的核心部件，它主要负责为电瓶充电。
发电机的工作状态对车辆各个系统的正常运行起着关键作用。
2.3 起动电机起动电机是汽车启动系统的关键部件，它主要负责转动发动机以使其启动。
起动电机的性能和可靠性直接影响车辆启动的快速性和稳定性。
2.4 点火系统点火系统是汽车发动机的关键部件，它主要负责引发燃油混合气的爆炸，从而推动活塞运动。
点火系统的性能对发动机的燃烧效率和功率输出有着重要影响。
2.5 灯具系统汽车的照明系统包括前照灯、尾灯、转向灯等，它们对行车安全和舒适性起着重要作用。
照明系统的故障可能导致夜间行车困难和交通事故。
三、汽车电气系统的故障诊断和维修3.1 故障诊断技术汽车电气系统的故障诊断是车辆维修中的重要内容，包括故障检测、故障定位和故障原因分析等。
常用的故障诊断技术包括多用途示波器、电压表、电流表等。
3.2 故障维修技术汽车电气系统的故障维修主要包括维修和更换故障元件、处理电气线路故障、调整和校正电气系统等。
在进行维修工作时，需要遵循相关的操作规程和安全注意事项。
汽车电路图入学知识点总结
汽车电路图入学知识点总结一、概述汽车电路图是指汽车上各种电子设备的电气连接情况，是汽车电气系统的重要组成部分。
它是指导汽车电子设备的安装、维修和故障排除的重要技术文件，具有极高的实用价值。
本文将对汽车电路图入门知识点进行总结，从汽车电气系统的构成、汽车电路图的基本要素、汽车电路图的绘制规范、汽车电路图的分析方法和汽车电路图的常见故障进行介绍。
二、汽车电气系统的构成汽车电气系统是汽车上用于传导电能、传递信息和控制各种电子设备的系统。
它由电源系统、发电机系统、蓄电池系统、起动系统、点火系统、照明系统、信号系统、充电系统和辅助设备系统组成。
每个系统都包含多个电气设备，各个设备之间通过电路图进行连接。
了解汽车电气系统的构成对于绘制和理解汽车电路图具有重要的意义。
三、汽车电路图的基本要素1. 线路符号线路符号是汽车电路图的基本要素，它是用来表示一定含义的线段图形。
汽车电路图中常见的线路符号有：- 实线：表示电源正极、接地点以及各种连接线路- 虚线：表示各种开关、控制装置以及不接地的导线- 双实线：表示同一电路的不同分支- 点线：表示两相间存在电容耦合或电感耦合- 长引线：表示电路图画不下的部分- 弯曲线：表示连接点2. 元件符号汽车电路图中常见的元件符号有：- 电源：表示电瓶、发电机等- 开关：表示按键开关、断路器等- 传感器：表示温度传感器、气压传感器等- 电机：表示发动机、电风扇等- 灯具：表示前灯、尾灯、停车灯等3. 连接方式连接方式是指元件符号间的连接方式和线路符号之间的绘制方式。
汽车电路图一般采用电路图连接方式，按照电路组成部分之间的连接关系，以直线段连接，方便查找和维修。
四、汽车电路图的绘制规范1. 绘图符号的规范使用汽车电路图的每个符号都代表一个电路元件或线路，为了确保绘图的准确性和可读性，绘图人员必须严格按照绘图要求使用符号，不得随意更改、省略或增加，否则将导致严重后果。
2. 比例和准确性汽车电路图的绘图必须保证比例和准确性，绘图时应按照工程图纸的要求，按照实际尺寸的比例尺绘制，确保细节和整体的完整性。
