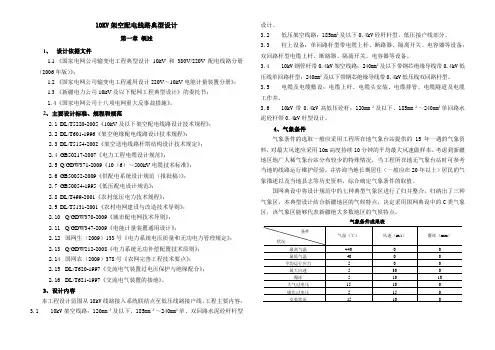

10KV线路典型设计2016-3-271
10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
10KV架空配电线路典型设计
10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
KV架空配电线路设计定稿版
K V架空配电线路设计 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】10KV架空配电线路设计规划2016年3月29日第一章总说明1.1 概述采油厂油区为近年发展较快区域，电力负荷增长较快，，本次规划分支线采用（LGJ-70mm2或JKLYJ-10/70）。
10KV架空配电线路设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐张及分支杆引线布置等。
1.2 气象条件线路所经地段地质采油厂地处境内，沿线为典型的陕北黄土塬、梁、峁地貌。
地形起伏较大，沟壑纵横，冲沟发育，地形较破碎。
海拔高度在1100~1300m，相对高差在50~100m，属于一般山地地形。
土壤电阻率不大于3.0×104Ω.cm具体参数如下：土壤容重γ=16 t／m3 抗剪角β=30°上拔角α=20°地耐力 P=15 t／m22.气象条件气象条件为西北Ⅲ级气象，风速30米/秒，覆冰厚度10mm。
1.3 导线选取和使用1.3.1 导线截面的确定（1）10KV架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185、240mm2等多种截面的导线。
（2）同杆架设的380/220V架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185 mm2等多种截面的导线。
（3）使用时应根据各自的需要选择3～４种常用截面的导线，可使杆型选择、施工备料、运行维护得以简化。
1.3.2 导线型号选取、导线适用档距、安全系数及允许最大直线转角角度（1）出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKLYJ系列交联架空绝缘铝线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。

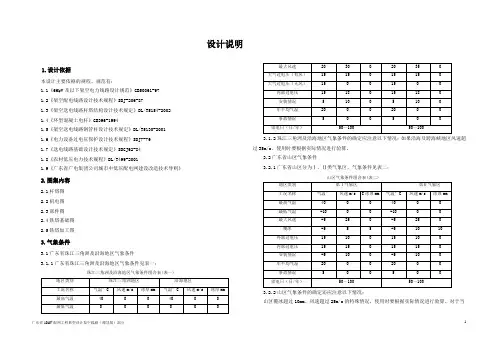

10kV线路典型设计(架空线部分)说明
设计说明1.设计依据本设计主要依据的规程、规范有：1.1《66kV及以下架空电力线路设计规范》GB50061-971.2《架空配电线路设计技术规程》SDJ-206-871.3《架空送电线路杆塔结构设计技术规定》DL/T5154-20021.4《环型混凝土电杆》GB396-19941.5《架空送电线路钢管杆设计技术规定》DL/T5130-20011.6《电力设备过电压保护设计技术规程》SDJ7-791.7《送电线路基础设计技术规定》SDGJ62-841.8《农村低压电力技术规程》DL/T499-20011.9《广东省广电集团公司城市中低压配电网建设改造技术导则》2.图集内容2.1杆塔图2.2机电图2.3部件图2.4铁塔基础图2.5铁塔加工图3.气象条件3.1广东省珠江三角洲及沿海地区气象条件3.1.1广东省珠江三角洲及沿海地区气象条件见表一：珠江三角洲及沿海地区气象条件组合表(表一)3.1.2珠江三角洲及沿海地区气象条件的确定应注意以下情况：如果沿海及跨海峡地区风速超过35m/s，使用时要根据实际情况进行验算。
3.2广东省山区气象条件3.2.1广东省山区分为Ⅰ、Ⅱ类气象区，气象条件见表二：山区气象条件组合表(表二)3.2.2山区气象条件的确定还应注意以下情况：山区覆冰超过10mm、风速超过25m/s的特殊情况，使用时要根据实际情况进行验算。
对于当地不同的气象条件，可分别以最大风速和覆冰厚度相对应，选出大致相当的气象条件。
对于相差较大的气象条件，可参照以下定值：a)电杆强度计算大致以aCdLpV2为定值进行参照计算。
其中：a----风速不均匀档距折减系数，取值为：1.0（V＜20m/s），0.85（20m/s≤V＜30m/s），0.75（30m/s≤V＜35m/s），0.7（V≥35m/s）；c----导线风载体型系数，取值为：1.2（d＜0.017m），1.1（d≥0.017m）；d----导线外径或覆冰的计算外径，单位为m；Lp----水平档距，单位为m；V----计算风速，m/s；b)横担强度计算大致以γ3ALV为定值进行参照计算。
10KV输电线路典型设计
10kV架空配电线路典型设计第一章概述1、设计依据文件1.1《公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
10kV线路典型设计
第八卷10kV架空线路标准设计第一篇总论第1章总论1.1设计依据1.1.1设计依据性文件南方电网公司关于配网工程标准设计的编制原那么和指导意见。
1.1.2主要设计标准、规程标准GB 50061-2021 ?66kV及以下架空电力线路设计标准?GB50052-1995 ?供配电系统设计标准?GB14049-1993 ?额定电压10kV、35kV架空绝缘导线?GB50010-2002 ?混凝土构造设计标准?GB396-1994 ?环形钢筋混凝土电杆?GB4623-1994 ?环形预应力混凝土电杆?GB 50009 ?建筑构造荷载标准?GB/T16434-1996 ?高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准?GB50545-2021 ?110kV～750kV架空输电线路设计技术标准? DL/T 5220-2005 ?10kV及以下架空配电线路设计规程?DL/T 5131-2001 ?农村电网建立与改造技术导那么?DL/T 599-2005 ?城市中低压配电网改造技术导那么?DL/T 499 2001 ?农村低电压电力技术规程?DL/T 601-1996 ?架空绝缘配电线路设计技术规程?DL/T 5130 2002 ?架空送电线路钢管杆设计技术规程?DL/T 5154-2002 ?架空送电线路杆塔构造设计技术规定?DL/T 620-1997 ?交流电气装置的过电压保护和绝缘配合?DL/T 599-1996 ?城市中低压配电网改造技术导那么?DL/T 621-1997 ?交流电气装置的接地?Q/CSG 10012-2005 ?中国南方电网城市配电网技术导那么?Q/CSG 10703-2021 ?110kV及以下配电网装备技术原那么?Q/CSG 11501-2021 ?35kV及以下架空电力线路抗冰加固技术导那么? 1.2设计内容10kV架空线路标准设计包括杆塔的标准设计和机电组装图及加工图的标准设计。
10kV配电典型设计
山东电力集团公司农村中低压配电工程改造升级典型设计（中压配电工程）《山东电力集团公司农村中低压配电工程改造升级典型设计》编委会主编：×××副主编：赵宝光刘国生郑西乾成员：李强商峰常建张立新吕尊堂孙振海王占超范宣彪×××××山东电力集团公司配电室部分典型设计工作组牵头单位：潍坊供电公司成员单位：山东青州格鲁科电力咨询设计有限公司成员：张吉春李伟李东王海滨山东电力集团公司变压器台架部分典型设计工作组牵头单位：泰安供电公司成员单位：东平县供电公司新泰市供电公司成员：张勇陈莉崔庆波山东电力集团公司箱变部分典型设计工作组牵头单位：青岛供电公司成员单位：胶州市供电公司胶南市供电公司成员：王宏德赵鹏王焕军郭章迅序1998年开始，全国范围内对农村电网进行了第一、二期农网改造。
在实施农网建设改造过程中，严把设计关，统筹规划，精心设计，经过实践，形成了适合本地特点的设计模式，但是建设标准不统一。
12年过去了，国内外形势发生了很大变化，现代农业迅速发展，家用电器全面进入农村，农村用电量快速增加。
农网改造还有死角，并且部分已改造的电网又出现了不适应问题。
为加快农网改造升级工程的启动和实施，集团公司农电工作部组织有关技术人员，在全面调研的基础上，结合山东农网实际，研究制订了《山东电力集团公司农村中低压配电设施改造升级技术原则（试行）》，明确了我省本次农村中低压配电设施改造升级的总体要求和设计思路，从高压配电线路、高压配电设施、低压配电线路、低压户表、无功优化补偿等方面提出了具体的技术要求和标准，为农村中低压配电网改造升级工程的实施提供了强有力的技术支撑。
按照国网公司在新一轮农网改造升级工作中积极采用“三通一标”的要求，为了及时总结各地的先进设计成果，进一步做好我省农网改造升级工作，统一建设标准，规范工程管理，确保工程质量，以规范指导我省农网改造升级中低压项目的建设工作，我部组织编写了这套《山东电力集团公司农村中低压配电设施改造升级典型设计》，并且在改造工作中推广应用。
10kV线路_设计__规范课件
10kV架空配电线路总体说明2.1 总体说明2.1.1规划原则2.1. 1.1、供电区分类根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。
配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。
表2.1.1.1-1 地区级别划分表表2.1.1.1-2 地区级别与供电分区分类对照表2.1. 1.2、中压配电网安全准则及电网结构表2.1. 1.2-1 中压配电网安全准则及网络结线方式（1）10kV配电线路的长度应满足末端电压质量的要求，各类供电区线路长度宜控制在以下范围内：A类3km，B类4km，C、D类6km，E类10km，F类15km，E、F类供电区的线路长度根据实际情况综合考虑。
（2）A、B、C、D类供电区10kV线路应实现绝缘化，E类宜实现绝缘化。
（3）同一地区同类供电区中压配电网的结线方式应尽量减少并标准化。
电缆环网结线方式每回线路主回路的环网节点不宜过多。
架空线路应合理设置分段点，减少故障停电范围。
在配电网络规划与建设改造中，应根据规划导则，结合地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。
（4）各种网络结线方式示意图为：单环网接线方式多分段单联络接线方式单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。
这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。
当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。
但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能达到该线路安全载流量的1/2，以满足配电网络N-1安全准则要求；一般每条线路配变装接容量不超过10MV A。
10kV和380／220V架空配电线路典型设计
10kV和380/220V架空配电线路典型设计（修订版）国家电网公司基建部二○○六年九月目录1、10kV架空配电线路典型设计技术导则 (1)2、380/220V架空配电线路典型设计技术导则 (13)国家电网公司10kV架空配电线路典型设计技术导则1、主要设计标准、规程规范GB 50052-1995 供配电系统设计规范GB 50061-1997 66kV及以下架空电力线路设计规范DL/T 5231-2001 农村电网建设与改造技术导则DL/T 599-2005 城市中低压配电网改造技术导则DL/T 499－2001农村低压电力技术规程DL/T 601—1996 架空绝缘配电线路设计技术规程DL/T 621-1997 交流电气装置的接地GB 50010-2003 混凝土结构设计规范GB 396-19954 环形钢筋混凝土电杆GB4623-1994 环形预应力混凝土电杆DL/T 5130-2001 架空送电线路钢管杆设计技术规定DL/T 5154-2002 架空送电线路杆塔结构设计技术规定DL/T5220-2005 10kV及以下架空配电线路设计技术规程以上设计标准、规程规范若有新的版本，按新版本执行。
2、典型设计的分类和设计分工2.1 气象区根据各网省公司报送的技术导则，经合理归并，并参照现行有关标准和规程规范的典型气象区，国家电网公司10kV架空配电线路典型设计的气象区见表1。
表1 国家电网公司10kV架空配电线路典型设计气象区2.2 设计分工编制国家电网公司10kV及380/220V架空配电线路典型设计的单位有：1、江苏南通电力设计院（简称南通院）；2、浙江金华设计院（简称金华院）；3、福建三明电力勘察设计所（简称三明院）；4、辽宁大连电力设计院（简称大连院）；5、河北唐山电力勘察设计院（简称唐山院）；6、上海电力设计院有限公司（简称上海院）；7、湖南株洲电力勘测设计科研有限责任公司（简称株洲院）。
10KV_架空配电线路典型设计剖析
10KV 架空配电线路典型设计第一章总说明1.1 概述10K V 架空配电线路典型设计包括架空配电线路的气象条件、导线型号的选取及导线应力弧垂表、多样化杆头布置、预应力及非预应力直线杆的选用、无拉线转角杆及带拉线转角杆的选用、金具及绝缘子选用、绝缘导线防雷、柱上开关及电缆头布置、耐张及分支杆引线布置等。
1.2 气象条件典型设计在广泛调研的基础上选取以下A、B、C 三种气象条件，见下表。
架空配电线路典型设计用气象电线路典型设计用气象区表1-110KV 架空配电线路典型设计用气象区气象区最高最低覆冰大气温度最大风安装外过电压内过电压年平均气温最大风覆冰风速安装外过电压内过电压覆冰厚度（mm) 冰的密度（kg/m 3) A -10 +10 0 +20 35 B +40 -20 -5 -5 -10 +15 +10 25 10 10 C -40 -5 -15 -5 30 15 17.5 5 10 15 10 0.9×10 3 10 15 10 导线选取和使用1.3 导线选取和使用1.3.1 导线截面的确定（1）10K V 架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185、240mm2 等多种截面的导线。
（2）同杆架设的380/220V架空配电线路导线根据不同的供电负荷需求可以采用50、70、95、120、150、185 mm2 等多种截面的导线。
（3）使用时应根据各自的需要选择3～４种常用截面的导线，可使杆型选择、施工备料、运行维护得以简化。
导线型号选取、导线适用档距、1.3.2 导线型号选取、导线适用档距、安全系数及允许最大直线转角角度（1）出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKL YJ 系列交联架空绝缘铝线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用裸导线。
（2）导线的适用档距是指导线可以使用到的最大档距，实际运用中要结合电杆的使用条件最终确定导线的使用档距。
10kV供配电线路设计
10kV供配电线路设计摘要：随着我国经济持续的快速发展，居民生活及工农业生产用电需求和用电量越来越大。
同时，在多种供配电方式中，10kV供配电设计是非常突出的一种，发挥着重要的作用，可以比较好的实现电力节约的目标，能够对电能进行科学、合理地应用。
加快配网工程建设与改造，不仅能够有效提高配电网的可靠性，而且还利于提高人们的生活质量，与此同时，对加快国民经济发展也起着十分重要的作用。
而这一切的实现，都在于配网工程建设与改造中，注重加强配网工程设计的应用要点。
本文阐述了使用10kV配电线路的原因，分析了设计的方法和措施。
关键词：配网工程；设计；建设；措施1导言现阶段，在国内所有的电力需求与供应网络中涉及到的输电网络均是由长程输电网络构成。
通常来讲，这一网络大多是应用在35kV以上的输变电系统当中，其将供电中断装置看成是重要的参照与依据，在实际的用户供电环节，10kV输变电系统发挥着重要作用，除了是电力工程重要的形式外，还能为其他部件提供参照依据。
然而从了解到的情况来看，还有一些问题影响着10kV配电线路顺利运行，诸如：输变电线路拖沓、覆盖面积宽广等，此外还存在技术落后、设备陈旧等问题。
若不及时将以上问题解决，除了会消耗大量电能外，还会严重影响到电能生产效率，因而文章将从设计角度出发，探讨一些问题。
2 10kV配电线路设计的重要性对于整个配电线路而言，可依据不同电压将其划分成为多个不同等级，而对于不同等级配电线路而言，其作用也存在较大差异。
比如，35kV之上配电线路通常在远距离配电中具有较广泛应用，而在整个配电系统中10kV配电线路属于最重要组成部分，其主要就是在电网与用户连接之间进行应用，电力输送整个过程中其属于中间环节。
对于配电线路而言，其设备质量具有较大差异，输电线路比较长，并且覆盖面积比较广，并且很容易受到地理因素影响，因而在电力输送过程中一旦有故障出现，不但会对人们正常用电产生影响，并且还会导致供电企业出现较大经济损失。
电力系统10kV线路的设计施工
电力系统10kV线路的设计施工发表时间：2016-12-02T14:50:57.947Z 来源：《电力设备》2016年第18期作者：沈思源[导读] 本文主要是通过借鉴相关文献和资料来具体分析电力系统10kV线路的基本设计、施工技术及电力系统运行中的安全质量管理等。
（上海市南电力集团有限公司嘉定分公司 201800）摘要：近些年，大家对电力系统10kV线路的设计及相关内容的有了深入的研究，为了能进一步提升电力系统10kV线路的施工质量要求，需对施工技术做出更为严格的要求，不仅要加强对输电线路的质量和速度的要求，还需通过采用科学、合理、有效的施工技术，尽量避免出现不必要的问题。
本文主要是通过借鉴相关文献和资料来具体分析电力系统10kV线路的基本设计、施工技术及电力系统运行中的安全质量管理等。
关键词：电力系统；10kV线路；设计施工随着我国社会、经济的不断发展，电力行业也有了更大的发展。
为了能确保电力系统的稳定运行、风险预防、智能调度等，还需进行科学化的管理工作，建立健全的安全预防体系，加强电力系统运行中的安全质量管理等。
还需建立和完善电力系统输电线路的施工，才能展现出科学、合理的电力运行，从而进一步推动我国电力系统未来的稳定运行。
1电力系统10kV输电线路的基本设计1.1导线型号和截面输电线路重要的输电线路——导线，具备运输电能的作用，选择电性能较好且输电效率较高的导线至关重要，不仅会关系到横担、绝缘子等基础设施的架设，还会影响到输送电能的效果。
在选择导线型号和截面前，要考虑到气象条件、风速、温度等，根据当地的实际情况进行综合考虑[1]。
此外，选择的导线还需具备一定的耐腐性、抗拉性等，在一定的条件下，可以抵抗住恶劣的环境，同时还需满足导线截面的要求。
1.2导线弧垂及排列方式在选择导线弧垂及排列方式时候，首先要确定好导线的弧度，弧度太大或者太小都不利于配电线路的输送电能，一般情况下，标准弧度应该是在档距离的中间处，弧度差不多在中间的时候。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV架空配电线路典型设计第一章概述1、设计依据文件1.1《国家电网公司输变电工程典型设计10kV和380V/220V配电线路分册（2006年版）》；1.2《国家电网公司输变电工程通用设计220V～10kV电能计量装置分册》；1.3《新疆电力公司10kV及以下配网工程典型设计》的委托书；1.4《国家电网公司十八项电网重大反事故措施》。
2、主要设计标准、规程和规范2.1DL/T5220-2005《10kV及以下架空配电线路设计技术规程》；2.2DL/T601-1996《架空绝缘配电线路设计技术规程》；2.3DL/T5154-2002《架空送电线路杆塔结构设计技术规定》；2.4GB50217-2007《电力工程电缆设计规范》；2.5Q/GDW371-2009《10（6）～500kV电缆技术标准》；2.6GB50052-2009《供配电系统设计规范（报批稿）》；2.7GB50054-1995《低压配电设计规范》；2.8DL/T499-2001《农村低压电力技术规程》；2.9DL/T5131-2001《农村电网建设与改造技术导则》；2.10Q/GDW370-2009《城市配电网技术导则》；2.11Q/GDW347-2009《电能计量装置通用设计》；2.12国网生（2009）133号《电力系统电压质量和无功电力管理规定》；2.13Q/GDW212-2008《电力系统无功补偿配置技术原则》；2.14国网农（2009）378号《农网完善工程技术要点》；2.15DL/T620-1997《交流电气装置过电压保护与绝缘配合》；2.16DL/T621-1997《交流电气装置的接地》。
3、设计内容本工程设计范围从10kV线路接入系统联结点至低压线路接户线，工程主要内容：3.110kV架空线路：120mm²及以下、185mm²～240mm²单、双回路水泥砼杆杆型设计。
3.2低压架空线路：185mm²及以下0.4kV砼杆杆型，低压接户线部分。
3.3柱上设备：单回路杆型带电缆上杆、断路器、隔离开关、电容器等设备；双回路杆型电缆上杆、断路器、隔离开关、电容器等设备。
3.410kV钢管杆带0.4kV架空线路：240mm²及以下带钢芯绝缘导线带0.4kV低压线单回路杆型；240mm²及以下带钢芯绝缘导线带0.4kV低压线双回路杆型。
3.5电缆及电缆敷设：电缆上杆、电缆头安装、电缆排管、电缆隧道及电缆工作井。
3.610kV带0.4kV高低压砼杆：120mm²及以下、185mm²～240mm²单回路水泥砼杆带0.4kV杆型设计。
4、气象条件气象条件的选取一般应采用工程所在地气象台站提供的15年一遇的气象资料，对最大风速应采用10m高度持续10分钟的平均最大风速做样本。
考虑到新疆地区地广人稀气象台站分布较少的特殊情况，当工程所在地无气象台站时可参考当地的线路运行维护经验，并咨询当地长期居住（一般应在20年以上）居民的气象描述以及当地县志等历史资料，综合确定气象条件的取值。
国网典设中将设计规范中的七种典型气象区进行了归并整合，归纳出了三种气象区，本典型设计结合新疆地区的气候特点，决定采用国网典设中的C类气象区，该气象区能够代表新疆绝大多数地区的气候特点。
气象条件成果表第二章10kV线路典型设计说明2.1导线选取和使用（1）10KV架空配电线路导线根据不同的供电负荷需求可以采用70、120、185、240mm2四种截面的导线。
（2）高低压同杆架设的0.4kV架空配电线路导线根据不同的供电负荷需求可以采用70、120、185 mm2三种截面的导线。
（3）导线截面的选择应结合地区配网发展规划，10kV线路宜采用经济电流密度法选择，并校验导线的末端电压降及长期允许载流量，还应考虑在事故或检修时将线路电流控制在导线允许载流量以内运行。
（4）按经济电流密度选择导线截面时，首先必须确定配电线路所承担的最大负荷电流Imax及相应的最大负荷利用小时数Tmax。
导线的经济电流密度J值按下表选取。
导线经济电流密度J值表单位：小时,A/mm2导线的经济截面可按下式计算，A=Imax/J (mm2)根据计算出的导线截面，再选择相近的导线标称截面。
本典设将计算结果制表，便于工程上的导线选择。
导线经济截面选择表单位：A, mm2年最大负荷利用小时数Tmax（5）按导线长期允许载流量校验截面时，JKLGYJ型绝缘导线的长期容许最高运行温度为90℃，LGJ 型裸导线的长期容许最高运行温度为70℃。
根据相关规范，校验导线载流量时的环境温度，应取工程所在地最高温度月的平均最高气温。
为简化计算程序便于工程选用，本典设将校验导线载流量时的环境温度取25℃、40℃，以下为导线允许载流量表供工程上参考。
环境温度取40℃时导线允许载流量表单位：A备注：上表中为环境温度40℃，LGJ型导线运行温度70℃，JKLGYJ型导线运行温度90℃时的导线载流量。
环境温度取25℃时导线允许载流量表单位：A备注：上表中为环境温度25℃，LGJ型导线运行温度70℃，JKLGYJ型导线运行温度90℃时的导线载流量。
（6）线路电压降校验10kV配电线路建设中，为保证线路末端电压不低于允许值，必须对所选导线的电压降进行校核，在电压降满足的情况下才可选用。
本典设将计算结果制表，便于工程上的使用。
10kV 铝绞线架空线路电压损失校验表 单位：（%/MW.km ）2.2 导线型号选取、导线适用档距、安全系数出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇推荐采用JKLGYJ 系列交联架空绝缘线；出线走廊宽松、安全距离充足、空旷的乡村地区均可采用LGJ 系列钢芯铝绞裸导线。
10KV 导线型号选取、适用档距、安全系数详见表1-2。
380V 导线型号选取、导线适用档距、安全系数详见表1-3。
高低压同杆架设的10kV/380V 各气象区导线型号选取、导线适用档距、安全系数详见表1-4。
2.3 导线参数 （1）裸导线目前我国导线采用的标准为GB/T 1179-1999《圆线同心绞架空导线》，该标准于1999年颁布实施，用于替代1983的同样标准。
但1999标准中导线结构型式与原1983标准相比减少很多，原设计常用的导线结构型式新标准中没有，考虑到目前各地10kV 线路的导线结构仍为原1983年标准中的型式，故本次典型设计裸导线仍沿用GB 1179-1983标准中的导线结构型式。
为便于工程计算及订货，简化导线型号，各标称导线只推荐一种新疆地区常用的型号，具体技术参数如下表：钢芯铝绞线技术参数表一钢芯铝绞线技术参数表二（2）绝缘导线本典设中绝缘导线均采用GB14049-1993及GB12527-1990标准中的型号和技术参数，为简化导线型号，各标称导线只推荐一种新疆地区常用的型号，具体技术参数如下表：10kV 绝缘导线参数表二2.4 导线应力弧垂表（1）本典型设计参照《国家电网公司输变电工程典型设计10kV 和380/220V 配电线路分册》导线应力弧垂表，此表给出了选用导线的外径、截面、拉断力、单位重量、最大使用应力、安全系数、气象区参数及导线的计算比载等，具体详见导线应力弧垂表。
（2）导线应力弧垂表给出了选用导线在高温、低温、安装、外过、内过、大风、覆冰、平均及架线气象组合等气象条件下的导线应力和弧垂的数值。
2.5 导线初伸长补偿的原则（1）新架导线的初伸长可采用弧垂减小的方法进行，但弧垂减小的幅值与导线的类型、使用档距、安全系数及载流量均相关。
典型设计中仅提出推存的经验数值，使用时须根据导线使用的实际情况做相应调整，使运行一段时间后的导线弧垂与弧垂表的数值保持一致。
（2）考虑到典型设计中导线均采用松弛张力放线，安全系数取值较大，导线的初伸长建议采用以下处理方式：代表档距50m 及以下的耐张段不考虑初伸长的补偿(直接根据弧垂表查取的数值进行架线)；代表档距50m 以上的耐张段导线的初伸长补偿为: JKLGYJ 系列绝缘钢芯铝绞线按弧垂表查取数值乘0.9进行施工，LGJ 系列钢芯铝绞线按弧垂表查取数值乘0.92进行施工。
2.6 杆塔回路数 （1）单回10KV 线路。
（2）双回10KV 线路。
（3）单回10KV 线路，同杆带380V 低压线路。
（4）单回10KV 钢管杆线路，同杆带380V 低压线路。
（5）双回10KV 钢管杆线路，同杆带380V 低压线路。
2.7 杆高选择（1）混凝土电杆杆高分10、12, 15m 三种；钢管杆杆高按13m 、15m 呼称高设计。
（2）12m 混凝土电杆和13m 钢管杆可构成一使用系列，15m 混凝土电杆和15m 钢管杆可构成一使用系列，主要适用出线走廊拥挤、树线矛盾突出、人口密集的城区、集镇地区。
第三章 10KV 架空杆型3.1 10kV 导线排列方式根据新疆地区10kV 及以下电网的运行的建设习惯和经验，参照国网典设，本典设10kV 单回路杆头按等腰三角型布置，10kV 双回路杆头按左右对称三角型布置。
以上详见杆型组装图。
3.2 导线线间距离依据《10kV 及以下架空配电线路设计技术规程》和《架空绝缘配电线路设计技术规程》的有关规定，配电线路导线的线间距离，应结合地区运行经验确定。
表3-1 配电线路的最小线间间距注：括号内为绝缘导线数值3.3 横担型式本次典型设计混凝土杆的横担采用型钢组合结构，钢管杆的横担使用箱形固定横担。
直线杆采用单横担结构，对于重要的交叉跨越和直线转角杆型采用双横担，耐张及转角杆型均采用双横担组合。
3.4 横担尺寸和规格的确定原则本着安全、经济、美观、方便加工、施工和运行的原则。
线间距离决定着横担的尺寸，配电线路因档距较小，横担长度依据线间距离过小对工程造价影响甚微，并且过多的横担尺寸会给加工和施工备料带来褚多不便，根据《新疆电力公司生技部10kV 典型设计的指导思想》，本次设计单回路10kV 绝缘导线和裸导线，采用1500mm 等长横担设计;双回路10kV 上横担与单回路横担相同，下横担采用2800mm 长横担设计；低压部分采用1700mm 同等长横担设计。
同样道理，对于型钢的规格也不宜采用过多型号，本次设计横担角钢型号分三种63×6、75×8、90×8。
3.5 杆型分类依据及杆段选型本典设所有混凝土电杆均采用Φ190系列椎型杆，杆高分10m 、12m 、15m 三种。
10kV 线路一般采用12m 、15m 杆。
本典设将各种杆段适用条件制表以方便工程使用的查选。
本典设所有混凝土电杆均选用非预应力杆。
杆段型号规范表示方法为：Φ杆顶梢径/杆高m/杆段强度等级/非预应力G ）。
例如：Φ190系列杆高12m 的G 级非预应力杆的标准表示方法为：Φ190/12m/G/G 。
