通信机房电源计算实例

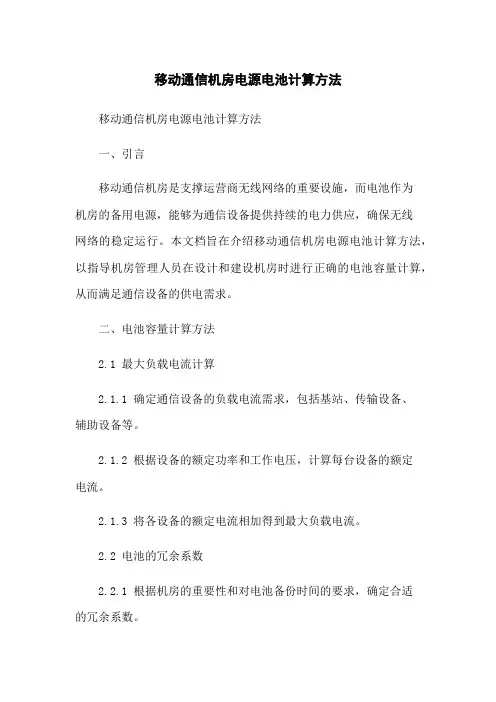

移动通信机房电源电池计算方法

移动通信机房电源电池计算方法移动通信机房电源电池计算方法一、引言移动通信机房是支撑运营商无线网络的重要设施，而电池作为机房的备用电源，能够为通信设备提供持续的电力供应，确保无线网络的稳定运行。

本文档旨在介绍移动通信机房电源电池计算方法，以指导机房管理人员在设计和建设机房时进行正确的电池容量计算，从而满足通信设备的供电需求。

二、电池容量计算方法2.1 最大负载电流计算2.1.1 确定通信设备的负载电流需求，包括基站、传输设备、辅助设备等。

2.1.2 根据设备的额定功率和工作电压，计算每台设备的额定电流。

2.1.3 将各设备的额定电流相加得到最大负载电流。

2.2 电池的冗余系数2.2.1 根据机房的重要性和对电池备份时间的要求，确定合适的冗余系数。

2.2.2 常用的冗余系数包括1.1、1.2、1.3等，其中1.1表示考虑10%的冗余。

2.3 电池容量计算2.3.1 使用以下公式计算电池容量：电池容量 = 最大负载电流×冗余系数×备份时间2.3.2 备份时间一般为4至8小时，根据实际情况确定合适的数值。

三、附件本文档涉及的附件详见附件一、电池容量计算表格。

四、法律名词及注释4.1 电信法电信法是指中华人民共和国的电信行业法律，对于电信行业的规范和管理具有重要意义。

4.2 通信设备通信设备指用于传输和交换信息的各种设备，包括基站、传输设备、辅助设备等。

4.3 冗余系数冗余系数是指在计算电池容量时考虑额外电量需求的系数，一般为1.1、1.2、1.3等。

4.4 备份时间备份时间是指电池能够支持通信设备正常工作的时间，一般为4至8小时。

五、全文结束。

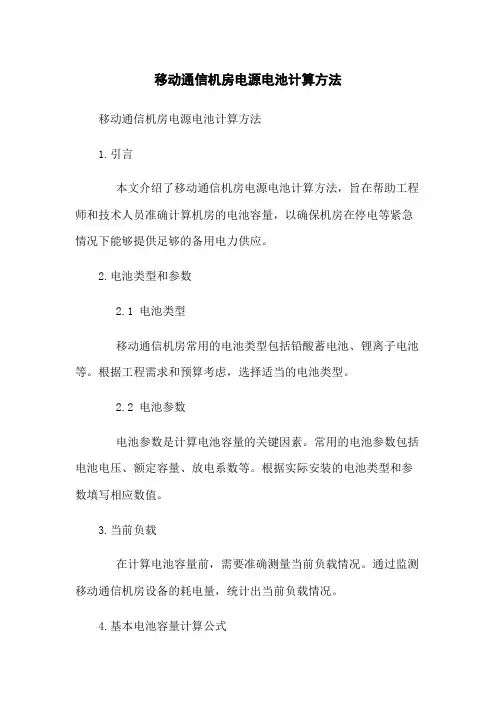

移动通信机房电源电池计算方法

移动通信机房电源电池计算方法移动通信机房电源电池计算方法1.引言本文介绍了移动通信机房电源电池计算方法，旨在帮助工程师和技术人员准确计算机房的电池容量，以确保机房在停电等紧急情况下能够提供足够的备用电力供应。

2.电池类型和参数2.1 电池类型移动通信机房常用的电池类型包括铅酸蓄电池、锂离子电池等。

根据工程需求和预算考虑，选择适当的电池类型。

2.2 电池参数电池参数是计算电池容量的关键因素。

常用的电池参数包括电池电压、额定容量、放电系数等。

根据实际安装的电池类型和参数填写相应数值。

3.当前负载在计算电池容量前，需要准确测量当前负载情况。

通过监测移动通信机房设备的耗电量，统计出当前负载情况。

4.基本电池容量计算公式基本电池容量计算公式是计算电池容量的基础。

根据当前负载和电池类型，选择相应的计算公式，并填写实际数值。

5.考虑放电率和安全系数为确保机房在停电后能够持续供电，需要考虑放电率和安全系数。

通过降低放电率和增加安全系数，可以提高电池容量。

根据实际需求调整相应参数。

6.电池数量计算根据计算得出的电池容量，结合实际需求，计算所需的电池数量。

考虑到机房的物理空间和冗余要求，合理安排电池的布局和数量。

7.附件：________电池参数表附表中列出了常用电池类型的参数，供参考使用。

8.法律名词及注释8.1 电池容量电池容量是指电池能够持续放电的时间长度，通常以安时（Ah）或毫安时（mAh）为单位。

8.2 放电率放电率是指电池在单位时间内放电的速率，通常以倍率（C 值）表示。

放电率越高，电池容量越小。

8.3 安全系数安全系数是指在计算电池容量时，为了保证电力供应的可靠性，附加的系数。

安全系数越大，电池容量越大，但增加了成本和空间需求。

注：________本文档涉及附件，请参阅附件中的电池参数表以获取更详细的信息。

移动通信机房电源电池计算方法简版修正

移动通信机房电源电池计算方法1. 引言移动通信机房是支撑移动通信网络运行的核心设施，其中电源电池作为备用电力供应的重要组成部分，对保障通信系统正常运行具有关键作用。

本文将介绍移动通信机房电源电池的计算方法，以确保电池能够满足通信系统的需求。

2. 电池容量计算方法2.1 电池的负载计算在确定电池容量之前，需要计算移动通信机房的平均负载。

通常，移动通信机房的负载包括基站、传输设备、交换设备等，每个设备对电池的负载需求不同。

可以通过设备的额定功率和运行时间来计算平均负载，即：负载 = Σ(设备功率×运行时间)2.2 容量系数计算容量系数是指电池容量与日负载之比。

在实际使用中，为了保证电池能够满足瞬时负载和长时间负载需求，通常会选择一个合适的容量系数。

容量系数的计算公式如下：容量系数 = 电池容量 / 日负载2.3 电池容量计算在得到容量系数后，可以根据以下公式计算电池容量：电池容量 = 日负载×容量系数3. 充放电时间计算方法移动通信机房电池的充放电时间决定了电池的供电时间，一般应根据通信系统的要求来确定。

3.1 充电时间计算充电时间可以通过以下公式来计算：充电时间 = 充电电流×容量 / 充电效率其中，充电效率是指电池充电时能量转换的效率。

3.2 放电时间计算放电时间计算可以通过以下公式来计算：放电时间 = 电池容量 / 放电电流4.通过以上计算方法，移动通信机房电源电池的容量和充放电时间可以得到合理确定。

合理的计算将确保电池能够满足通信系统的需求，从而保证通信系统的稳定运行。

注：以上计算方法仅为参考，实际计算应结合具体情况进行。

移动通信机房电源电池计算方法

移动通信机房电源电池计算方法1. 引言移动通信机房电源电池是保障通信设备在停电情况下正常运行的重要组成部分。

它们能够提供持续稳定的电能，以确保通信设备的正常工作。

本文将介绍移动通信机房电源电池的计算方法，包括所需电池容量的确定、充电时间计算等。

2. 电池容量的确定电池容量是指电池所能储存的电能。

在移动通信机房中，电池需要储存足够的电能以支持通信设备在停电的情况下继续工作。

确定电池容量的一种常用方法是根据通信设备的功耗和停电时间来计算。

，需要计算通信设备的总功耗。

总功耗包括设备本身的功耗和其他附属设备的功耗。

通常，这些功耗可以通过设备规格书或供应商提供的信息来获得。

然后，根据停电时间来确定所需的电池容量。

电池容量的计算公式如下：所需电池容量 = 总功耗 × 停电时间 / 电池的额定电压其中，停电时间单位为小时，电池额定电压单位为伏特。

需要注意的是，由于电池的实际工作效率通常为80%左右，在计算所需电池容量时需要考虑到这个因素，即：所需电池容量 = 总功耗 × 停电时间 / (电池的额定电压 × 0.8)3. 充电时间的计算电池在使用过程中会逐渐损耗其储存的电能，需要定期进行充电以保持其容量。

充电时间的计算可以根据电池的容量和充电电流来确定。

电池的充电时间可以通过以下公式进行计算：充电时间 = 电池容量 / 充电电流其中，电池容量的单位为安时，充电电流的单位为安培。

需要注意的是，由于电池的充电效率通常为80%左右，在计算充电时间时需要考虑到这个因素，即：充电时间 = 电池容量 / (充电电流 × 0.8)4.移动通信机房电源电池的计算方法包括确定所需电池容量和充电时间。

通过根据通信设备的功耗和停电时间来计算所需的电池容量，并根据电池的容量和充电电流来计算充电时间，可以确保电池能够在停电情况下提供持续稳定的电能，保障通信设备的正常工作。

以上是移动通信机房电源电池计算方法的基本介绍，希望对您有所帮助。

基站配套电源常用计算公式

基站配套电源常用计算公式1 基站配套电源系统组成2 基站配套的电源线选择与计算基站配套电源线总体分布图基站常用电缆明细表直流电力线截面的选择与计算直流供电回路可按允许压降法确定电力线截面积，不同工作电压下压降固定分配值案例：某局市话-48V电源，远期忙时最大负荷电流为500A，从蓄电池到直流配电屏线路距离为6m，直流配电屏到市话机房配电屏距离为15m，每段应选择什么规格型号的馈电线？解：①求蓄电池到直流配电屏导线截面因为电池到直流配电屏一般用铜导线，所以rT=57，另外查表可得，这段导线允许压降ΔU=0.2V,故选用RVVZ 1X300 （mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆4条（两正两负）。

该型铜芯线安全载流量为744A，完全符合实际负载电流要求。

②求直流配电屏到市话机房配电屏导线截面由表可知这段压降ΔU=0.6V，故：选用RVVZ 1X240 （mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆4条（两正两负），选用RVVZ 1X120 （mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆1条（保护地）。

该型铜芯线安全载流量为628A，完全符合实际负载电流要求。

交流电力线截面选择与计算交流低压电力线选择，按导线的安全载流量法（各种绝缘导线，根据其绝缘的种类和敷设方法，允许长期通过的最大电流，称为安全载流量）选择导线。

配电变压器到交流配电屏的每根导线电流，可按下式计算油机发电机至交流配电屏每根导线电流，可按下式计算交流配电屏至开关电源整流架导线上的电流，可按下式计算交流配电屏至UPS设备输入导线上的电流，可按下式计算UPS至交流配电屏输入导线上的电流，可按下式计算UPD配电屏至负载设备导线上的电流，可按下式计算UPD配电屏至负载设备导线上的电流，可按下式计算案例：某局新装-48V开关电源整流模块架1架，该开关电源整流模块架远期配置1000A，从交流配电屏至开关电源整流模块架应选择什么规格型号的馈电线？选用RVVZ 5X50 （mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆1条（A、B、C三相各1芯，零线1芯，保护地线1芯）。

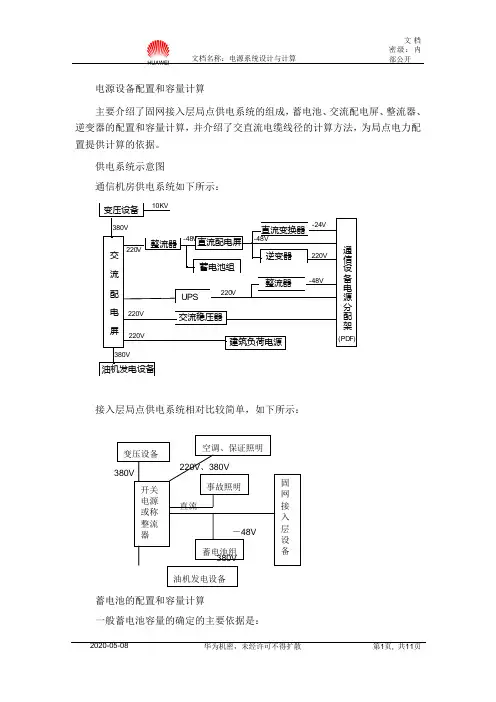

(完整版)华为-电源系统设计与计算

电源设备配置和容量计算主要介绍了固网接入层局点供电系统的组成，蓄电池、交流配电屏、整流器、逆变器的配置和容量计算，并介绍了交直流电缆线径的计算方法，为局点电力配置提供计算的依据。

供电系统示意图通信机房供电系统如下所示：接入层局点供电系统相对比较简单，如下所示：一般蓄电池容量的确定的主要依据是：市电供电类别；蓄电池的运行方式；忙时全局平均放电电流。

■电池的工作方式按蓄电池组的运行制式划分，分为充放电、半浮充、全浮充。

充放电工作方式：两组蓄电池交替对通信设备放电供电，当其中一组投入放电供电时，另一组由整流器充电备用。

半浮充工作方式：用一组或两组蓄电池与整流器并联对通信设备浮充供电，部分时间由蓄电池组单独放电供电。

在蓄电池与整流器并联浮充工作时，整流器除提供通信设备用电外，还要对蓄电池由于放电供电或自放电引起的容量损失予以补充，后者单独进行充电备用。

全浮充工作方式：在市电供电时，蓄电池与整流器并联浮充对通信设备供电；在市电停电或必须时，由蓄电池组放电供电。

蓄电池放电供电或自放电引起的容量损失，在浮充时全部补足。

■市电供电类别市电供电类别分为四类，对于不同的供电类别，蓄电池的运行方式和容量的选择是不同的。

例如，一类市电供电的单位，可采用全浮充方式供电，其蓄电池容量可按1小时放电率来选择；二类市电供电的单位，可采用全浮充或半浮充方式供电，其蓄电池容量可按3小时放电率来选择；三类市电供电的单位，可采用充放电方式供电，其蓄电池容量可按8～10小时放电率来选择。

放电率与电池容量的关系可见下表。

市电类别与蓄电池放电时间要求表放电率与电池容量关系表■蓄电池组的配置与计算交换机房必须配两组，站点配一组或两组(每组容量为总容量的1/2），蓄电池容量计算如下：Q＝I fzmax×tK n〔1+0.008(T-25)〕＝K保险系数×C×I fzmax K保险系数Q：蓄电池容量（AH〕K保险系数：取值范围1.2-1.67Ifzmax：忙时最大负荷电流〔A〕，t：电池放电时间（H〕T：蓄电池电解液的平均温度Kn：蓄电池在不同放电率时的容量系数C：蓄电池的容量计算系数为了便于计算，可将上述公式简化为Q＝K n·I fzmaxK、C与t的关系表蓄电池只数：N放≥(U min+△U max)/U dfUmin：通信设备端子上允许的最低电压（V〕△Umax：直流放电回路全程最大电压降〔V〕Udf：单只电池放电的终止电压电池最大充电电流值为电池充电的允许值，即限流值I充电：I充电≤KQ充电系数K取为0.2，对停电频率较高的交流供电可取0.25。

移动通信机房电源电池计算方法简洁范本

移动通信机房电源电池计算方法
移动通信机房电源电池计算方法
引言
电源电池容量的计算方法
电源电池容量的计算通常涉及到以下几个因素：
通信设备负载
要考虑的是通信设备的负载。

通信设备一般会有明确的负载需求，包括设备的功率、电流等参数。

根据设备的负载需求，可以计算出所需的电源电池容量。

工作时间要求
通信设备在停电或电网故障时需要继续工作一段时间，这个时间通常被称为工作时间要求。

根据工作时间要求，可以计算出所需的电源电池容量。

电池的放电效率
电池在放电过程中会有一定的损耗，并不是所有的电能都能被充分利用。

需要考虑电池的放电效率，通常取值为0.8到0.9之间。

根据电池的放电效率，可以计算出所需的电源电池容量。

其他因素
除了以上因素外，还需要考虑一些其他因素，电池的自放电率、环境温度对电池性能的影响等。

这些因素都会对电源电池容量的计算产生一定的影响。

计算公式
结合以上因素，可以使用如下的计算公式来计算移动通信机房电源电池的容量：
电源电池容量 = 通信设备负载 × 工作时间要求 / 电池的放电效率
实例计算
假设有一台通信设备的负载为1000W，需要在停电时继续工作10小时。

电池的放电效率为0.8。

根据计算公式，可以得到：电源电池容量 = 1000W × 10小时 / 0.8 = 12500Wh
通过正确计算电源电池的容量，可以确保移动通信机房在停电或电网故障时能够正常运行一段时间。

在实际应用中，还需要考虑其他因素对电源电池容量的影响，并选择合适的电池型号和数量，以满足通信设备的需求。

通信机房电源计算公式教学教材

通信机房电源计算公式柴油发电机容量计算1:asdfssP=2*(P入+P空调+P照明+P其他...)其中:P--------油机容量P入------电源输入功率P空调----空调输入功率P照明----照明用电P其他----其他需要油机供电设备柴油发电机容量计算2:柴油发电机组容量应该满足稳定计算负荷的要求。

P js=K c P e=P eP rg=kP jS=1.2P eP js-需要柴油发电机供电的负荷的计算功率（kW）; K c-总需用系数；取Kc=1；P e-需要柴油发电机供电的负荷的额定功率（kW）； P rg-柴油发电机组的输出功率（kW）；K-可靠系数：K=1.2市低压配电屏容量计算:市电低压配电屏在中小局站一般按满足终局容量考虑,其额定容量应满足下式:Ie≥Se*1000/√3*380式中：Ie-市电低压配电屏额定电流（A);Se-变压器的额定容量（KVA).通信用交流配电屏容量计算：电力室交流配电屏的额定容量应满足下式需要：Ie≥P*1000/√3*380*cosQ式中： Ie-交流配电屏的额定电流(A);P-交流配电屏所保证的交流负荷远期最大值(kw);cosQ-功率因数。

整流模块配置：N=(I f+I c)/I m +1 （取整）N--整流模块数I f--本期负荷电流I c--10小时率电池充电电流Q/10I m--每个模块电流N≤10时,1只备用; N＞10时,每10只备用1只.蓄电池的容量计算:Q≥KIT/η[1+α(t-25)]Q-蓄电池容量(Ah);K-安全系数,取1.25I-负荷电流(A);T-放电小时数(h),见表η-放电容量系数,见表;t-实际电池所在地环境温度系数。

所在地有采暖时，按15℃考虑,无采暖设备时,按5℃考虑;α-电池温度系数(1/℃),当放电小时率≥10时,取α=0.006;当10＞放电小时率≥1时,取α=0.008;当放电小时率＜1时,取α=0.01。

移动通信机房电源电池计算方法

移动通信机房电源电池计算方法移动通信机房电源电池计算方法1. 引言在移动通信机房的电源系统中，电池作为备用电源装置起着至关重要的作用。

电池的容量大小直接影响着电源系统的备用时间和稳定性。

，正确计算移动通信机房电源电池的容量是非常重要的。

本文将介绍一种常用的移动通信机房电源电池计算方法，以帮助电力工程师准确计算电池容量，确保移动通信机房的电源系统正常运行。

2. 电池容量计算原则移动通信机房电源电池的容量计算是基于以下几个原则：2.1 保证系统持续运行的时间电池的主要作用是在主电源故障时提供备用电力。

，电池容量应能够保证系统在主电源故障发生时能够持续运行一段时间，以便应急处理故障或切换至其他备用电源。

2.2 保证电池的健康寿命电池的健康寿命与其工作状态密切相关。

过度放电或充电会缩短电池的寿命，，在计算电池容量时需考虑到电池的寿命指标，以保证电池的长期可靠运行。

2.3 考虑电池的放电效率电池的放电效率指的是电池在放电过程中所转化成实际供电能力的比例。

计算电池容量时，需要将放电效率考虑在内，以确保计算结果能够满足实际使用需求。

3. 电池容量计算公式根据以上原则，我们可以使用以下公式来计算移动通信机房电源电池的容量：电池容量 = （负载功率 × 运行时间）/ 放电效率其中，负载功率指的是移动通信机房的电力负载，单位为瓦特（W）；运行时间指的是系统需要持续运行的时间，单位为小时（h）；放电效率指的是电池在放电过程中的能量转换效率，用百分比表示。

4. 电池容量计算实例为了更好地理解电池容量计算方法，假设移动通信机房的负载功率为1000W，需要在主电源故障时持续运行5小时，并假设电池的放电效率为90%。

，根据上述公式可以得到：电池容量 = （1000W × 5h）/ 90% = 5555.56 瓦时（Wh），移动通信机房电源电池的容量应至少为5555.56 瓦时（Wh），才能够满足系统的备用电力需求。

5G基站电源配套计算方法

5G基站由BBU和AAU组成，以一个基站开通一家运营商三小区（1个BBU+3个AAU）配置，假设5G BBU功耗为350W，AAU功耗为1100W，来进行相关电源配套计算。

1 蓄电池组容量估算蓄电池容量计算公式简化如下：Q=K*(P1*T1/η+P2*T2/η)/43.2式中：Q—电池容量（Ah）；K—安全系数，取1.25；P1—一次下电侧通信设备工作实际功率（W）；P2—二次下电侧通信设备工作实际功率（W）；T1—一次下电侧设备备电总时长（h），通常为3小时；T2—二次下电侧设备备电总时长（h），通常为10小时；η—放电容量系数，电池放电3小时为0.75，10小时为1.00；43.2—蓄电池组允许的最低放电电压参数解释：基站直流配电回路有一次下电和二次下电之分，一次下电侧通信设备指基站设备，二次下电侧通信设备指传输设备、监控设备。

当市电停电后，蓄电池组开始放电，继续给基站设备和传输设备等供电。

但由于蓄电池容量有限，故在一个门限值时，会断掉电量消耗更大的基站设备供电，只保留电量消耗较小的传输设备和监控设备供电，以让蓄电池组可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理，此时称为一次下电。

当一次下电完成，传输设备和监控设备工作一段时间后，为了保护电池，传输设备供电会终止，此时称为二次下电。

本文假设在1个BBU+3个AAU配置下，基站传输和监控设备功耗为500W，即P2为500W。

再来计算一下P1，1*BBU功耗+3*AAU功耗=1*300W+3*1100W，即P1为3650W。

因此，根据电池容量计算公式，Q=1.25*（3650*3/0.75+500*10/1)/43.2=567（Ah）。

也就是说，基站站点新增一套5G基站设备（1个BBU+3个AAU）后，相应的需新增一组容量为500Ah的蓄电池。

2 开关电源配置估算整流设备的总容量应按负荷电流和蓄电池的均衡充电电流之和确定，计算方法如下：I总=I负+I蓄I总：开关电源容量，I负：通信用负荷电流，I蓄：蓄电池充电电流。

通信电源设备配置和容量计算

通信电源设备配置和容量计算电源设备配置和容量计算 (2)供电系统⽰意图 (2)蓄电池的配置和容量计算 (2)交流配电屏容量计算 (4)整流器的电流计算 (5)逆变器的输⼊电流计算 (5)电⼒电缆的设计 (5)直流电缆 (5)交流配电屏⾄三相整流器交流电缆截⾯积 (6)变压器到交流配电屏交流线截⾯积 (6)油机发电机到交流配电屏的交流线截⾯积 (6)220V电源线截⾯积 (7)空调系统设计 (7)照明系统设计 (8)发电机配置原则 (9)容量的确定 (9)储油罐及⽇⽤油箱的容量计算 (10)电源设备配置和容量计算主要介绍了固⽹接⼊层局点供电系统的组成，蓄电池、交流配电屏、整流器、逆变器的配置和容量计算，并介绍了交直流电缆线径的计算⽅法，为局点电⼒配置提供计算的依据。

供电系统⽰意图通信机房供电系统如下所⽰：接⼊层局点供电系统相对⽐较简单，如下所⽰：蓄电池的配置和容量计算⼀般蓄电池容量的确定的主要依据是：市电供电类别；蓄电池的运⾏⽅式；忙时全局平均放电电流。

■电池的⼯作⽅式按蓄电池组的运⾏制式划分，分为充放电、半浮充、全浮充。

充放电⼯作⽅式：两组蓄电池交替对通信设备放电供电，当其中⼀组投⼊放电供电是，另⼀组由整流器充电备⽤。

半浮充⼯作⽅式：⽤⼀组或两组蓄电池与整流器并联对通信设备浮充供电，部分时间由蓄电池组单独放电供电。

在蓄电池与整流器并联浮充⼯作时，整流器除提供通信设备⽤电外，还要对蓄电池由于放电供电或⾃放电引起的容量损失予以补充，后者单独进⾏充电备⽤。

全浮充⼯作⽅式：在市电供电时，蓄电池与整流器并联浮充对通信设备供电；在市电停电或必须时，由蓄电池组放电供电。

蓄电池放电供电或⾃放电引起的容量损失，在浮充时全部补⾜。

■市电供电类别市电供电类别分为四类，对于不同的供电类别，蓄电池的运⾏⽅式和容量的选择是不同的。

例如，⼀类市电供电的单位，可采⽤全浮充⽅式供电，其蓄电池容量可按1⼩时放电率来选择；⼆类市电供电的单位，可采⽤全浮充或半浮充⽅式供电，其蓄电池容量可按3⼩时放电率来选择；三类市电供电的单位，可采⽤充放电⽅式供电，其蓄电池容量可按8～10⼩时放电率来选择。

通信机房电源计算公式

通信机房电源计算公式柴油发电机容量计算1:asdfssP=2*（P入+P空调+P照明+P其他…）其中:P ----- 油机容量P 入电源输入功率P 空调空调输入功率P 照明照明用电P 其他其他需要油机供电设备柴油发电机容量计算2: 柴油发电机组容量应该满足稳定计算负荷的要求。

P js =K c P e = P eP rg =kP jS =P js - 需要柴油发电机供电的负荷的计算功率（kW）;K c- 总需用系数；取Kc=1；P e- 需要柴油发电机供电的负荷的额定功率（kW）；P rg - 柴油发电机组的输出功率（kW）；K- 可靠系数：K=市低压配电屏容量计算:市电低压配电屏在中小局站一般按满足终局容量考虑, 其额定容量应满足下式:Ie > Se*1000/ V 3*380式中：Ie- 市电低压配电屏额定电流( A);Se- 变压器的额定容量( KVA). 通信用交流配电屏容量计算：电力室交流配电屏的额定容量应满足下式需要：le > P*1000/ V3*380*cosQ式中：Ie- 交流配电屏的额定电流(A);P- 交流配电屏所保证的交流负荷远期最大值(kw);cosQ- 功率因数。

整流模块配置：N=(I f +I c)/I m +1 (取整)N-- 整流模块数I f-- 本期负荷电流I c--10 小时率电池充电电流Q/10I m-- 每个模块电流NW 10时,1只备用；N > 10时,每10只备用1只.蓄电池的容量计算:Q> KIT/ n [1+ a (t-25)]Q-蓄电池容量(Ah);K-安全系数,取I- 负荷电流(A);T-放电小时数(h),见表n - 放电容量系数, 见表;t-实际电池所在地环境温度系数。

所在地有米暖时，按15 C考虑,无米暖设备时,按5C考虑；a -电池温度系数(1/ C ),当放电小时率》10时，取a =；当10＞放电小时率》1时,取a =；当放电小时率V 1时,取a二。

基站电源设计计算

1）、2G主设备：3KW*2=6KW;TD主设备：1.5KW*1=1.5KW;LTE主设备：1.5KW*1=1.5KW，共9KW；
2）、空调消耗电功率：
制冷量为2P的空调，空调能效比按2.5考虑，则每台空调电功率约为：2*735W=1.47KW。

共计2台，即为2.94KW电功率（备注：1P空调消耗电功率为735W）
3）、蓄电池组均充充电功率：
（1 ）400AH*2*（24*2.35）*0.1=4.5KW；备注：48V开关电源。

因此，直流电源系统蓄电池组充电总功耗为：4.5KW。

4）、传输设备：按200W考虑。

5）、灯管及插座预留：按1KW考虑。

综上所述：基站远期总负载为：（9+2.94+4.5 +0.2+1）= 17.64 KW。

该基站市电交流配电箱引入空开选型为63A/4P或80A/4P空开。

建议电表至交流配电箱引入电缆按照4*25平方毫米（载流量为81A）。

（2）您好，有铁片房的负载计算如下：
1、MU机柜的功率是0.4KW
2、RRU单位的功率是0.5KW
3、TD的功率是1.5KW
4、UPS的功率是2KW
5、传输的功率是0.2KW
综上所述：基站远期总负载为=(0.4+0.5+1.5+2+0.2)=4.6KW。

建议电表至交流配电箱引入电缆按照3*6平方毫米（载流量为20A）。

(完整版)通信机房电源计算公式

柴油发电机容量计算1:asdfssP=2*(P入+P空调+P照明+P其他...)其中:P--------油机容量P入------电源输入功率P空调----空调输入功率P照明----照明用电P其他----其他需要油机供电设备柴油发电机容量计算2:柴油发电机组容量应该满足稳定计算负荷的要求。

P js=K c P e=P eP rg=kP jS=1.2P eP js-需要柴油发电机供电的负荷的计算功率（kW）; K c-总需用系数；取Kc=1；P e-需要柴油发电机供电的负荷的额定功率（kW）； P rg-柴油发电机组的输出功率（kW）；K-可靠系数：K=1.2市低压配电屏容量计算:市电低压配电屏在中小局站一般按满足终局容量考虑,其额定容量应满足下式:Ie≥Se*1000/√3*380式中：Ie-市电低压配电屏额定电流（A);Se-变压器的额定容量（KVA).通信用交流配电屏容量计算：电力室交流配电屏的额定容量应满足下式需要：Ie≥P*1000/√3*380*cosQ式中： Ie-交流配电屏的额定电流(A);P-交流配电屏所保证的交流负荷远期最大值(kw);cosQ-功率因数。

整流模块配置：N=(I f+I c)/I m +1 （取整）N--整流模块数I f--本期负荷电流I c--10小时率电池充电电流Q/10I m--每个模块电流N≤10时,1只备用; N＞10时,每10只备用1只.蓄电池的容量计算:Q≥KIT/η[1+α(t-25)]Q-蓄电池容量(Ah);K-安全系数,取1.25I-负荷电流(A);T-放电小时数(h),见表η-放电容量系数,见表;t-实际电池所在地环境温度系数。

所在地有采暖时，按15℃考虑,无采暖设备时,按5℃考虑;α-电池温度系数(1/℃),当放电小时率≥10时,取α=0.006;当10＞放电小时率≥1时,取α=0.008;当放电小时率＜1时,取α=0.01。

铅酸蓄电池容量放电容量系数(η)表:UPS输入功率计算:P入=P出/（cosθ*u)式中：P入-------输入功率（kVA);P出-------额定输出功率（kVA); Cosθ----功率因数（一般取0.8);u----------保险系数（一般取0.8)。

移动通信机房电源电池计算方法

2020/4/26
智能高频开关电源系统的组成
AC I AC输入
AC II
AC输出
交流配电
整流模块整流模块
RS485/CAN 整流模块
48VDC 24VDC
直
流配
负
电
载
监控模块集中监控系统
电池组1 电池组n
2020/4/26
通信开关电源的容量配置
2020/4/26
开关电源容量配置
与电源容量相关的因素
I IL IC 通信设备的功率市电供电情况：
K--蓄电池放电效率
放电时间T=1h～3h，K= 0.55～0.6
放电时间T=3h～5h，K= 0.75～0.8
放电时间T＝5h～8h，K= 0.85
放电时间T>10h，K= 1
2020/4/26
通信电源配置容量的计算方法（二）
3）电池均充电流 IC(0.1~0.2)C
4）总输出电流 I IL IC
电池备电时间电池均充系数
未来的扩容情况
电池容量
2020/4/26
通信电源配置容量的计算方法（一）
1）设备负载电流
IL
WL VL
2）电池容量 C
ILT
1.25
K[1(t25)]
C ILT 1.25 K
IL--负载工作电流 VL---负载工作电压 T---设计备电时间，小时
WL---负载功率，瓦特 C----蓄电池容量，Ah α－电池温度系数（1/ ℃）= 0.01~0.06
2、电池容量：42×8×1.25/0.85=494AH
根据实际电池规格，可选两组300AH蓄电池，共600AH
如电池均充电流取0.15,则
