机电安装工程主要施工方法及技术措施1、给排水、采暖工程安装⑴工艺流程⑵质量要求①施工现场具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。
②按照经批准的工程设计文件和施工技术标准进行施工，修改设计具有设计单位出具的设计变更通知单。
③管道工程所使用的主要材料、成品、半成品、配件、器具和设备具备质量合格证明文件、规格、型号及性能检测报告符合国家技术标准或设计要求。
进场时做检查验收，并经监理工程师核检确认。
④主要器具和设备有完整的安装使用说明书。
在运输、保管和施工过程中，采取有效措施防止损坏或腐蚀。
⑤阀门安装前，作强度和严密性试验。
试验在每批数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，逐个作强度和严密性试验。
⑥建筑给排水及采暖工程与各相关专业之间，进行交接质量检查，并形成记录；隐蔽工程在隐蔽前经验收各方检验合格后，才能隐蔽，并形成记录。
⑦管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，根据情况采取以下保护措施：在墙体两侧采取柔性连接。
要管道或保温层外皮上、下部留有不小于150㎜的净空。
在穿墙处做成方形补偿器，水平安装。
⑧在同一房间内，同类型的采暖设备、卫生器具及管道配件，除有特殊要求外，安装在同一高度上。
明装管道成排安装时，直线部分互相平行。
曲线部分：当管道水平或垂直平行时，与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径一致。
⑨管道支、吊、托架的安装，符合下列规定：位置正确，埋设平整牢固。
固定支架与管道接触紧密，固定牢固。
滑动支架灵活，滑托与滑槽两侧间留有3～5㎜的间隙，纵向移动量符合设计要求。
无热伸长管道的吊架、吊杆垂直安装。
有热伸长管道的吊架、吊杆向热膨胀的反方向偏移。
固定在建筑结构上的管道支架、吊架不得影响结构的安全。
支、吊架的安装间距符合规范要求。
⑩管道穿过墙壁和楼板，设置金属或塑料套管。
安装在楼板内的套管，其顶部高出装饰地面20㎜；安装在卫生间及厨房内的套管，其顶部高出装饰地面50㎜，底部与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
建筑机电安装 工程细部做法图文详解
建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。
设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。
支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。
挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。
人性化提示：小心碰头、请勿踩踏。
屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。
阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。
桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。
通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。
屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
屋面管道支架采用大理石干挂外包，与屋面材质一致。
建筑机电安装工程细部做法图文详解
建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。
设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。
支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。
挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识xx。
人性化提示：小心碰头、请勿踩踏。
屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。
阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。
桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。
通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。
屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
屋面管道支架采用大理石干挂外包，与屋面材质一致。

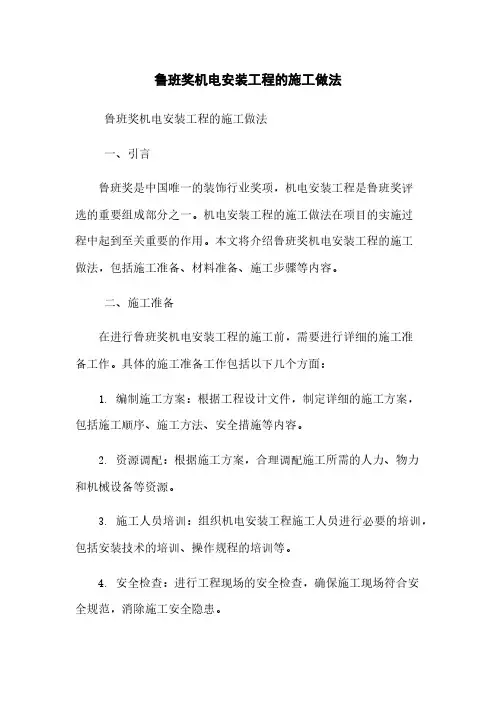

鲁班奖机电安装工程的施工做法
