智能压力开关说明书
智能压力控制器使用说明书
/
四、参数设定与标定
智能压力控制器参数分为3组,进入不同的参数项即可对各个参数进行设定。 SET键：用于进入和退出参数设定，按住三秒以上为长按， 短按一下为短按。 向上键：改变菜单项，显示值和显示位。 向下键：改变菜单项或显示值。
1.基本参数设置 控制器上电，首先修改Locd=58，保存退出；在测量模
式下短按SET键，进入基本参数设置。
按
参数锁定 Locd=28 标定控制器 Locd=58 修改基本参数 Locd=88 修改报警点
显示低限 控制器输出最小时，LED显示值。设定范围-1999 ～9999
显示高限 控制器输出最大时，LED显示值。设定范围-1999 ～9999
小数点 显示值小数点位数，设定范围0 ～3
满度电流输出校准 对照电流表，校准电流输出20.000mA
单位序号 0：KPa 1:MPa 2:bar 3:kg/cm2 4:Psi 5:mmHg
控制器地址 地址范围1～247
波特率设置 1200 2400 4800 9600
退出标志 无需设置，按SET键即可退出。
2.报警点设置 控制器上电，首先修改Locd=88，保存退出；在测量模式下长按SET键， 进入报警点设置。 AL1c为继电器吸和值，AL1o为继电器释放值
220V AC GND mA 485B 485A AL4 +24V
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
AL1
AL2
AL3
第三页
共四页
南京迪泰尔仪表机电设备有限公司
五、典型应用
/
例：要设定开关点1为上限报警输出（常开功能）在4.000MPa吸和，小于3.995Mpa断开； 开关点2为下限报警输出（常闭功能） 在1.000Mpa断开，低于0.995Mpa吸和：
智能数显压力开关说明书

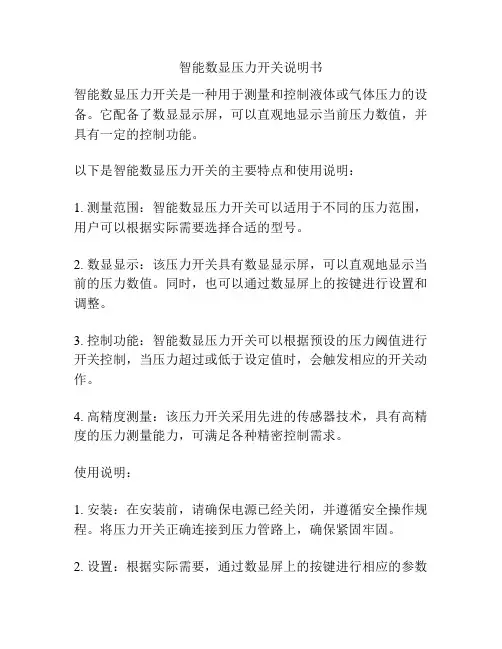

智能数显压力开关说明书
智能数显压力开关是一种用于测量和控制液体或气体压力的设备。
它配备了数显显示屏，可以直观地显示当前压力数值，并具有一定的控制功能。
以下是智能数显压力开关的主要特点和使用说明：
1. 测量范围：智能数显压力开关可以适用于不同的压力范围，用户可以根据实际需要选择合适的型号。
2. 数显显示：该压力开关具有数显显示屏，可以直观地显示当前的压力数值。
同时，也可以通过数显屏上的按键进行设置和调整。
3. 控制功能：智能数显压力开关可以根据预设的压力阈值进行开关控制，当压力超过或低于设定值时，会触发相应的开关动作。
4. 高精度测量：该压力开关采用先进的传感器技术，具有高精度的压力测量能力，可满足各种精密控制需求。
使用说明：
1. 安装：在安装前，请确保电源已经关闭，并遵循安全操作规程。
将压力开关正确连接到压力管路上，确保紧固牢固。
2. 设置：根据实际需要，通过数显屏上的按键进行相应的参数
设置，如压力范围、阈值等。
3. 测试：连接电源后，应进行一次测试以确保压力开关正常工作。
可以通过施加压力，观察数显屏上的数值变化以及开关动作状况。
4. 调整：如果需要调整阈值或其他参数，可通过按键进行相应的调整。
5. 使用注意事项：请避免超过压力开关的测量范围，并定期对压力开关进行维护和保养，以保证其长期稳定的工作性能。
请注意，以上仅为智能数显压力开关的一般说明，具体操作和使用方法可能会因产品型号和厂商而有所差异，请在使用前仔细阅读产品说明书，或咨询厂家以获取准确的操作指南。
高精度数字压力开关 56-ISE70 56-ISE75(H) 系列说明书
Instruction Manual56-ISE70 / 56-ISE75(H) series56-ISE70II 3G Ex ec IIC T5 Gc 0°C≤Ta≤+50°CII 3D Ex tc IIIC T53°C Dc IP6756-ISE75(H)II 3G Ex ec IIC T4 Gc -5°C≤Ta≤+50°C II 3D Ex tc IIIC T54°C Dc IP67 56-ISE70-#-65-#-X508II 3G Ex ec IIC T4 Gc 0°C≤Ta≤+50°C II 3D Ex tc IIIC T58°C Dc IP67The intended use of the pressure switch is to measure the pressure of fluid and to provide an output signal.These safety instructions are intended to prevent hazardous situations and/or equipment damage. These instructions indicate the level of potential hazard with the labels of “Caution,” “Warning” or “Danger.”They are all important notes for safety and must be followed in addition to International Standards (ISO/IEC) *1), and other safety regulations. *1)ISO 4414: Pneumatic fluid power - General rules relating to systems. ISO 4413: Hydraulic fluid power - General rules relating to systems.IEC 60204-1: Safety of machinery - Electrical equipment of machines. (Part 1: General requirements)ISO 10218-1: Manipulating industrial robots -Safety. etc.• Refer to product catalogue, Operation Manual and HandlingPrecautions for SMC Products for additional information. • Keep this manual in a safe place for future reference.CautionCaution indicates a hazard with a low level of risk which, ifnot avoided, could result in minor or moderate injury.WarningWarning indicates a hazard with a medium level of riskwhich, if not avoided, could result in death or serious injury.DangerDanger indicates a hazard with a high level of risk which, ifnot avoided, will result in death or serious injury.Warning• Always ensure compliance with relevant safety laws and standards.• All work must be carried out in a safe manner by a qualified person in compliance with applicable national regulations.• This product is class A equipment intended for use in an industrial environment. There may be potential difficulties in ensuring electromagnetic compatibility in other environments due to conducted or radiated disturbances.• Refer to the operation manual on the SMC website (URL: https:// ) for more information regarding safety instructions.1.1 Ex Safety Instruction Ex Marking DescriptionII 3G Ex ec IIC T5 Gc 0°C≤Ta≤+50°C II 3D Ex tc IIIC T53°C Dc IP67Equipment Group II Category 3Gas (G) and Dust (D) environmentEx - European standards apply ec - Increased safety IIC - For all types of GasT5 - Temperature classificationtc - Protected by enclosure IIIC - For all types of dust T53°C - Max. surface temp. Gc/Dc - EPLTa - ambient temperature IP67 - Degree of protectionBased on the conformity assessment carried out by SMC Corporation.Certificate Number:SMC 20.0029 XIf the Certificate number includes an X, special conditions for safe use apply as follows :-• Protect the product from sources of heat which can generate surface temperatures greater than the temperature classification.• Protect the product and cable against all impact or mechanical damage. • Protect the product from direct sunlight or UV light using a suitable protective cover.• Do not disconnect the M12 connector before first switching OFF the power supply.• Use only a damp cloth to clean the product to avoid an electrostatic charge.• Provide suitable grounding to avoid electrostatic charge.2 Names of Individual parts3 Specifications4 Installation4.1 InstallationWarning• Do not install the product unless the safety instructions have been read and understood.• Do not disassemble, modify (including changing the printed circuit board) or repair. An injury or failure can result.• Do not operate the product outside of the specifications. Do not use for flammable or harmful fluids.Fire, malfunction or damage to the product can result.• If using the product in an interlocking circuit: Provide a double interlocking system, for example a mechanical system. 4.2 EnvironmentWarning• Do not use in an environment where corrosive gases, chemicals, salt water or steam are present.• Do not install in a location subject to vibration or impact in excess of the product’s specifications.• Do not mount in a location exposed to radiant heat that would result in temperatures in excess of the product specification.4.3 Mounting with BracketMount the product using bracket (ZS-31-A) around the fitting, then set the product in the required position using M6 screws.If the panel is less than 5 mm thick, use M6 nuts to reinforce the mounting.4.4 PipingCaution• Before connecting piping make sure to clean up chips, cutting oil, dust etc.• When piping, tighten to the recommended torque:13.6 to 15 N•m for ISE70 series and 25 to 28 N•m for ISE75/75H series4.5 Wiring• Connections should be made with the power supply turned off.• Use a separate route for the product wiring and any power or high voltage wiring. Otherwise, malfunction may result due to noise.• If a commercially available switching power supply is used, be sure to ground the frame ground (FG) terminal. If the switching power supply is connected, switching noise will be superimposed and it will not be able to meet the product specifications. In that case, insert a noise filter such as a line noise filter/ferrite between the switching power supplies or change the switching power supply to the series power supply. • Connector mounting / removalAlign the cable connector key groove with the product connector key to insert and rotate the knurled part of the connector. M12 Connector Pin layout 56-ISE70/75(H)-##-43 No. Colour Function 1 Brown DC (+) 2 White OUT2 (PNP) 3 Blue DC (-) 4 Black OUT1 (NPN) 56-ISE70/75(H)-##-65 No. Colour Function 1 Brown DC (+) 2 White N.C. 3 Blue DC (-) 4 Black OUT1 (PNP) 56-ISE70/75(H)-##-27 / -67No. ColourFunction 1 Brown DC (+) 2 White OUT2 (NPN or PNP)3 BlueDC (-) 4 Black OUT1 (NPN or PNP)56-ISE70/75(H)-##-65-X508No. ColourFunction 1 Brown DC (+) 2 White OUT2 (4 to 20mA)3 BlueDC (-) 4 Black OUT1 (PNP)Power is supplied▼Measurement modeDetects pressure, displays values and performs switching. Other functions such as zero clear can also be set if necessary.▼ Initial settingSetting the output mode, LCD display colour, and response time.▼Pressure SettingInput of set value for pressure to perform switch output.▼Measurement mode5.1 Initial SettingPress and hold the SET button for 2 seconds or longer.The display shown right will appear to allow operating the initial setting mode.Finish initialization and return to measurement mode byno operation for 30 seconds or pressing the SET button for 2 seconds or longer.6 Pressure Setting• Pressure input mode for OUT1Press the SET button in measurement mode to display set values. [P_1] or [n_1] and the current set value will flash in turn. Press the SET button to display the next set value (Hysteresis: H_1). Press the UP or DOWN button to enter the value change mode.• When hysteresis mode is setIf the hysteresis mode is set, [H_1] and the set value of hysteresis will appear in turn after the setting for [P_1] or [n_1]. Press the SET button to return to normal measurement mode. Press the UP or DOWN button to enter the value change mode.If the hysteresis is set to 2 digits or less, the switch output may chatter if input pressure fluctuates near the set value.• When window comparator mode is setIf the Window comparator mode is set, [P_2] or [n_2] and the current set value will appear in turn after the setting for [P_1] or [n_1]. Press the SET button to display the next set value. (Hysteresis: H_1)Press the UP or DOWN button to enter the value change mode.Next, [H_1] and the set value of Hysteresis will appear in turn. Press the SET button to return to measurement mode. Press the UP or DOWN button to enter the value change mode.If the initialized value is normally open mode, [P_1] will appear, and [n_1] will appear if it is normally closed mode. The set pressure can be checked without holding or stopping switch output operation.7 Other Settings• Fine adjustment mode• Peak / Bottom value display • Key lock function • Zero Clear function .Refer to the operation manual on the SMC website (URL: https:// ) for further details of how to set these and other functions.8 Maintenance8.1 General MaintenanceCaution• Not following proper maintenance procedures could cause the product to malfunction and lead to equipment damage.• If handled improperly, compressed air can be dangerous.• Maintenance of pneumatic systems should be performed only by qualified personnel.• Before performing maintenance, turn off the power supply and be sure to cut off the supply pressure. Confirm that the air is released to atmosphere.• After installation and maintenance, apply operating pressure and power to the equipment and perform appropriate functional and leakage tests to make sure the equipment is installed correctly.• If any electrical connections are disturbed during maintenance, ensure they are reconnected correctly and safety checks are carried out as required to ensure continued compliance with applicable national regulations. How to reset the product after power cut or forcible de-energizing The setting of the product will be retained as it was before a power cut or de-energizing. The output condition is also basically recovered to that before a power cut or de-energizing, but may change depending on the operating environment.Therefore, check the safety of the whole installation before operating the product. If the installation is using accurate control, wait until the product has warmed up (approximately 20 to 30 minutes).9.1 Error Indication10 Limitations of Use10.1 Limited warranty and Disclaimer/Compliance Requirements Refer to Handling Precautions for SMC Products.11 Product DisposalThis product shall not be disposed of as municipal waste. Check your local regulations and guidelines to dispose of this product correctly, in order to reduce the impact on human health and the environment.12 ContactsRefer to or www.smc.eu for your local distributor / importer.URL : https:// (Global) https://www.smc.eu (Europe) SMC Corporation, Akihabara UDX15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101 0021 Specifications are subject to change without prior notice from the manufacturer. © 2021-2022 SMC Corporation All Rights Reserved. Template DKP50047-F-085LError Error displayed Description Measures Overcurrent OUT1The load current applied to the switch output has exceeded 80 mA.Turn the power off and remove the cause of the over current. Then turn the power on. OvercurrentOUT2ResidualpressureerrorDuring zero clear operation, pressure over ±7%F.S. is applied. After 3 s, the mode will reset to the measurement mode. ±1 digit of the zeroclear range varies with individual product differences. Perform zero clear operation again after restoring the applied pressure to an atmospheric pressure condition.Pressure errorPressure has exceeded the upper limit of the set pressure range. Reset applied pressure to a levelwithin the set pressure range. Pressure has exceeded the lower limit of the set pressure range. SystemerrorDisplayed if an internal data error has occurred. Turn the power offand on again. If the failure cannot be solved, contact SMC. If the error cannot be reset after the above measures are taken, or errors other than the above are displayed, please contact SMC.。
数字式压力开关 ZSE20B(F) 和 ISE20B 使用说明书
文件No.PS※※-OMU0005CN-B数字式压力开关ZSE20B(F)ISE20B安全注意事项2型式表示・型号体系8产品各部分名称及功能10用语说明11安装・设置15设置方法15配管方法17配线方法19设定概要[测量模式] 22压力的设定23 3步设定模式24简易设定模式26功能选择模式28功能选择模式28出厂设定28 F0 单位切换功能30 F1 OUT1的设定31 F2 OUT2的设定34 F3 数字滤波器的设定36 F4 自动预设功能的设定37 F5 FUNC端子设定39 F6 显示值微调的设定41 F10 子画面的设定42 F11 显示分辨率的设定48 F80 省电模式的设定49 F81 密码输入的设定50 F82线名输入的设定52 F90全功能的设定53 F96输入信号确认55 F97 复制功能选择56 F98 输出确认58 F99恢复出厂状态60其他设定61维护65忘记密码的场合65故障一览表66规格75规格表75外形尺寸图77安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。
这些注意事项，按照危害和损伤的大小及紧急程度分为“注意”“警告”“危险”三个等级。
无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)※1)以及其他安全法规※2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements) ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性‐机械的电气装置（第1部: 一般要求事项)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时，有人员受伤的风险，以及物品破损的风险｡警告误操作时，有人员受到重大伤害甚至死亡的风险。
智能压力传感器_开关SPS300A_B使用说明书
电源频率 消耗功率
● 环境条件 请勿在有可燃性液体或者蒸气的环境下使用，否则会损坏本机的安全性。 使用温度范围 － 20 ～＋ 60℃ 使用湿度范围 0 ～ 90%RH/40℃ 容许振動 4.9m/s2 以下 (10 ～ 60Hz) 过电压类型 Category Ⅱ (IEC60364-4-443, IEC60664-1) 汚染度 Pollution degree 2 ● 机器的设置 为避免仪表操作者触摸仪表背面端子，请务必将本机安装到盘上。 4 ～ 20mA 输出的共模电压 ： 对大地间的电压小于等于 33V r.m.s.、峰值小于等 于 46.7V、小于等于 DC70V。 ● 适合规格 ※ EN61010-1 、EN61326 ※ 附热带处理（型号的最后是 B，T）的产品不对应 EN61010-1。
品 名 本体 使用说明书
C -1245 CP-UM
型 号 SPS300A/B CP-UM-1425
数量 1 1
备 注 型号构成 4 页
使用说明
书
阿自倍尔
株式会社
壁挂安装套件 盘装套件
－ －
1 1
仅用于壁挂安装型 的构成
本使用说明书构成如下。 第 1 章 概 要 对 SPS300A/B 的概要进行说明。 第 2 章 各部份的名称 对 SPS300A/B 的各部份的名称进行说明。 第 3 章 设置 • 安装 对 SPS300A/B 的设置 • 安装方法进行说明。 第 4 章 接 线 对 SPS300A/B 的配线进行说明。 第 5 章 操作方法 使 SPS300A/B 动作的必要的设定方法的说明。 第 6 章 故障处理 SPS300A/B 的报警代码显示及使用过程中发生故障时的故障处 理方法的说明。 第 7 章 维 护 SPS300A/B 的维护及部品更换方法的说明。 第 8 章 废 弃 废弃 SPS300A/B 的方法的说明。 第 9 章 规 格 SPS300A/B 的规格、外形尺寸及附属品 • 可选部品等的说明。
智能压力控制器cmy810a设置说明书
智能压力控制器cmy810a设置说明书智能压力控制器cmy810a设置说明书：调试设置智能压力控制器cmy810a时，首先需要了解自己使用的切换值是上切换值还是下切换值，对于切换差可调的压力控制器是否上下切换值需要同时满足要求。
简单的说就是，需要压力上升时动作还是需要压力下降时动作或者是两者都需要满足。
不少类型控制器有切换值刻度窗口和切换差刻度窗口，但这类控制器的刻度窗口只能做为大致观测使用，切记不能作为调整设定点的标准和依据。
设定值为上切换值的调整方法：选用设定范围在（0.05～2.5）MPa的控制器,要求上限切换值为2.0MPa。
1.松开锁紧器，将控制器旋入校验台的螺纹接口上；打开盖板，将电缆穿过电缆接口接入端子板，电缆另一头接上万用表；2.加压至2.0MPa,此值可由标准压力表读出；顺时针转动设定值调节镙杆，使设定值由大变小，直至微动开关在2.0MPa处切换。
3.旋动锁紧器，调节校验台压力，使其在2.0MPa上下来回变化，校验压力上升时，切换值是否为2.0MPa，此值即为要求设定的上切换值，此值减去切换差（约0.085MPa)即为下切换值。
设定值为下切换值的调整方法：同样选用设定范围在（0.05～2.5）MPa的控制器，但要求压力下降至1.8MPa(此值为下切换值）发出触点信号。
1.松开锁紧器，将控制器旋入校验台的螺纹接口上；打开盖板，将电缆穿过电缆接口接入端子板，电缆另一头接上万用表；2.加压至1.8MPa,此值可由标准压力表读出；逆时针转动设定值调节镙杆，使设定值由小变大，直至微动开关在1.8MPa处切换。
3.旋动锁紧器，调节校验台压力，使其在1.8MPa处上下来回变化，校验压力下降时，切换值是否为1.8MPa，此值即为要求设定的下切换值，此值加上切换差（约0.85MPa)即为上切换值。
选型依据：在压力开关的选用上主要依据：以被测介质的性质指标为准，以节约资金、便于安装和维护为参考。
如被测介质为腐蚀性的场合，必须考虑使用不锈钢等材质。
MC2081压力开关说明书(带4-20mA+继电器)
数显压力/液位控制器通过高精度仪表放大器放大压力信号，通过高速MCU 采集并处理数据，内置温度传感器进行温度补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。
广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。
因为调节方便灵活，安装简单，可以替代大部分使用液位开关的场合。
一、特点：采用高精度AD和高速微处理器，全数字化设计；4位数码管显示当前压力或液位值；压力或液位可以根据自己的需要设置；三个单位可以根据客户需要选择：Bar，KP，MPa/PSI；可以设置高低压力或液位报警点，并通过继电器或光耦输出给控制设备；输出双路继电器（单刀双掷）开关量；带4-20mA/0-10V/输出/基于RS485的MODBus通信可以选择。
采用高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定可靠；调节无死区，可以在整个量程范围内任意设定继电器动作压力点；外部调节结构使用简便，使用更加灵活；防护等级：IP６５，可以用在环境恶劣的场合；本安防爆；二、技术参数：量程范围：－１ＢＡＲ～２００ＭＰa供电电压：12~35V DC（24V DC 校准电压）输出继电器容量：220VAC/3A，24VDC/5A精度：±0.5%FS电流变送输出负载电阻：≥250ΩMODBus通信距离：≥100mMODBus结点：≤256设置范围：全量程段可以设置监测点，防波动回差设置使用温度：-20℃—85℃防护等级：IP65采样速率：10次/秒（可以根据客户需要定制要求的速度）接口螺纹：Ｍ２０＊１.５或客户定制三、操作说明：1、面板说明面板示意图如下：增加/⇧键：E键：减少/⇩键Bar：压强单位KPa：压强单位MPa/PSI：压强单位OUT1：高位报警指示OUT2：低位报警指示面板示意图2、字符说明：(AH)高位报警设置(AL) 低位报警设置(Unit) 单位转换(oA) 密码设置(ALo1) 高位报警点报警方式(ALo2) 低位报警点报警方式(HYA1) 高位报警点报警灵敏度(回差值)(HYA2) 低位报警点报警灵敏度(回差值)(dELy)继电器测试(QUIT) 退出菜单选项(oooo) 零点AD值校准设置(FULL) 量程上限对应AD值校准设置(--FU) 量程下限对应AD值校准设置(-_Ad) 校准量程下限对应AD值设置(FUAd)校准量程上限对应AD值设置(i_--)量程下限对应的电流输出设置(i_FU) 量程上限对应的电流输出设置(UP-0)高于零点显示为零点范围设置(dn-0) 低于零点显示为零点范围设置(oo)零点AD保存值查看(oS) 量程上限AD保存值查看(n-oo) 量程下限AD保存值查看(U-SL) MP/PSI单位选定(in-d) 显示小数点位置选择(u-r)测量量程下限(F-r)测量量程上限(in-A)零点修正设定值(Fi)满度修正设定值(FLtr)数字滤波时间常数值(oA1)报警设定值受密码控制选择(bout)故障代用值(oP)变送输出信号选择(bA-L)变送输出下限设置(bA-H)变送输出上限设置(bA-A)零点变送输出设定(bAFi)量程上限变送输出设定(nAFi)量程下限变送输出设定(ErrL) 传感器零点故障变送输出设定值(ErrH) 传感器满度故障变送输出设定值(oL)传感器检测值过高或过压显示(Err) 传感器检测值过低或欠压显示(E2rr) 读写存储器数据错误提示(addr) MODBus通信从机地址设置(bAUd)MODBus通信波特率设置3、按键说明：①：长按”E”键两秒为进入或退出各设置选项菜单功能键，如果进入某选项只是查看而不进行设置，则可长按“E”键两秒退出该选项的设置。
智能型数显压力开关使用说明书 -A4
六、指示灯定义及工作状态说明电源指示灯接通电源后常亮上限指示灯进行上限设置过程时长亮，在运行状态中,当压力高于上限,上限指示灯长亮。
下限指示灯进行下限设置过程时长亮；在运行状态中,当压力低于下限,下限指示灯长亮。
单位指示灯默认单位为MPa，MPa、Kg/cm2、PSI可任意切换。
运行指示灯闪烁控制器处于运行状态中，继电器处于闭合状态。
常亮控制器处于运行状态中，继电器处于断开状态。
不亮控制器处于设置状态，继电器处于断开状态。
七、显示代码说明字符字符定义E--E 表示传感器损坏或电线连接不正确。
E--1 表示控制器在工作状态下，持续3分钟压力未变化，按任意键返回运行状态。
E--2 当前压力超过（上限+0.1MPa），按任意键返回运行状态。
C--L 表示正在清零操作。
E--H 超过压力控制器的最大量程。
8888数据设置存储成功标志。
八、注意事项1.收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。
2.按产品所提供的过程连接、电气连接和安装方式，将产品正确可靠安装并接线。
3.请勿带电安装！4.使用过程中请注意产品的技术规范和使用条件，如允许的介质温度、过载压力、供电电压等。
5.压力开关属于精密器件，用户在使用时请不要自行拆卸，更不能用硬物触碰膜片，以免造成产品的损坏。
6.在安装过程中，注意保护产品，不得强力安装或者拆卸，否则容易损坏产品，特别是安装螺纹。
7.安装时请用合适的扳手安装或拆卸，不得强行用手拧动壳体来拧紧或者拆卸，否则造成的损害不在保修的范围内。
8.安装后通电测试，出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司的售后技术人员。
智能型数显压力开关Intelligent digital pressure switch智能型数显压力开关是集压力的测量、显示、控制于一体的智能化控制仪表，具有操作简单、价格便宜、抗震动、控制精度高、使用寿命长等特点。
该压力开关具有延时控制功能、三种显示单位可以任意切换、误差一键清零等多种功能。
智能数显压力开关说明书
智能数显压力开关说明书1. 产品简介智能数显压力开关是一种新型的、可广泛应用于各种工业领域的压力监测设备。
其主要功能是实时监测液体或气体的压力值，并能够通过数显屏幕直观地显示当前压力数值。
本文将详细介绍智能数显压力开关的功能特点、使用方法以及维护保养等相关内容。
2. 功能特点智能数显压力开关具备以下特点：- 数显显示：装备了高精度的数显屏幕，可以准确显示当前的压力数值，便于用户实时监测。
- 高精度测量：采用先进的传感器技术，可以实现高精度的压力测量，保证了测量结果的可靠性。
- 数值自动报警：可根据用户事先设定的上下限数值，自动报警，提醒用户当前压力是否超过预设范围。
- 数据记录与导出：具备数据记录功能，用户可以将历史数据导出到计算机进行分析与存档。
- 多种接口选择：支持多种通信接口，如RS485、Modbus等，便于用户与其他设备进行联动。
3. 使用方法3.1 安装与连接智能数显压力开关的安装与连接相对简单，只需按照以下步骤进行操作：1）选择合适位置：将压力开关安装在需要监测压力的管道上，并选择一个相对固定的位置。
2）连接电源：将压力开关与电源连接，确保电源供应正常。
3）连接通讯接口：根据实际需求，选择合适的通讯接口与其他设备进行连接。
3.2 参数设置智能数显压力开关可以通过操作面板上的按钮进行参数设置。
具体步骤如下：1）进入设置模式：按下操作面板上的设置按钮，进入参数设置界面。
2）设置上下限数值：按照实际需求，设置上下限压力数值，并保存设置。
3）设置报警方式：可选择声光报警、电信号输出等方式进行报警设置。
4）设置通讯参数：若与其他设备联动，需设置通讯参数，确保通讯正常。
4. 维护保养4.1 清洁定期对智能数显压力开关进行清洁，保证其正常运行。
使用软布擦拭外壳，避免使用酸、碱等化学溶液。
4.2 防护智能数显压力开关通常安装在恶劣环境下，需要进行防护措施，如加装防护套或使用密封胶条进行防水防尘处理。
CKD电子压力开关使用说明书
⑧RUN 模式
临界直设定
●设定条件的方法，请参照「⑨菜单 设定模式中的〈比较输出1\2输出模式 的设定〉」和〈模拟电压输出\外部输 切换入〉
CKD PPX
设定临界直时，因为只有辅助表示部的表示发生切换所以下图的表示就只有辅助表示
（注1）：超过设定压力范围时，辅助表示部就会亮灯表示UP或DOWN，另外〈滞后 模式\WINDOW比较器模式〉设定林界直时HI侧的设定直会绕LO侧设定直之下，用 DOWN 表示。
WCMP
MODE
〈RUN模式的状态〉
LO--1
自动
MODE
H1--1
自动
MODE
LO--2
自动
MODE
H1--2
自动
60.0 40.0 60.0 40.0
●高机能格式
〈设定条件⑦〉 比较输出1输出模式：EASY 模拟电压输出\外部输入切换
AOUT
〈RUN模式的状态〉
20.1
20.0
59.9 39.9 59.9 39.9
WCMP
MODE
〈RUN模式的状态〉
P--1
自动
MODE
LO--2
自动
MODE
H1--2
自动
20.0 60.0 40.0
19.9 59.9
19.9 59.9 39.9
〈设定条件④〉 比较输出1输出模式：HYS
WCMP 比较输出2输出模式：OFF
〈设定条件⑤〉 比较输出1输出模式：HYS
WCMP 比较输出2输出模式：EASY
OUT2
﹙简单模式﹚
HYS
OUT2
﹙滞后模式﹚
WCMP
智能数显压力开关说明书
智能数显压力开关说明书智能数显压力开关是一种用于检测和控制液体或气体的压力的设备。
它采用先进的数字显示和电子控制技术，具有高精度、高可靠性和易操作的特点。
1. 外观和安装：智能数显压力开关的外壳通常为金属（如不锈钢），具有防水、防尘和抗震性能。
它可以通过螺纹连接或法兰连接安装在管道或容器上。
2. 数字显示：该压力开关具有清晰的数字显示屏，可以直观地显示当前的压力数值。
数字显示可以是液晶显示或LED显示，显示单位可根据需要设置。
3. 压力测量范围：智能数显压力开关可以测量不同的压力范围，通常以巴（bar）或千帕（kPa）为单位。
测量范围可以根据用户需求进行调整。
4. 控制功能：该开关可以通过设置高压和低压警报值来控制压力。
当压力达到或超过设定的警报值时，它可以自动触发报警或控制其他设备。
5. 防护等级：智能数显压力开关具有高防护等级，通常为IP65或更高，以保护其免受水、尘和其他外部物质的影响。
6. 输出信号：该开关可以提供模拟信号输出，如4-20mA或0-10V，以及继电器输出。
这些输出可以与其他设备（如数据记录器或PLC）连接，实现数据采集和远程控制。
7. 设定和调整：智能数显压力开关通常具有用户友好的菜单，可以通过按钮或旋钮进行设定和调整。
操作简单，无需额外的外部设备。
8. 适用领域：智能数显压力开关广泛应用于工业自动化、液压系统、空气压缩机、水处理等领域，以监测和控制压力的变化。
请注意，以上仅为智能数显压力开关的一般说明，具体产品的功能和操作方式可能会有所不同。
购买和使用前，请仔细阅读产品说明书和操作指南。
智能压力开关使用说明书
智能压力开关操作手册一、特点●4位数字显示当前压力值。
● 2路开关量输出，带载能力1.2A●模拟量输出（4～20mA）●开关量可在零点到满度之间任意设定●外壳设有节点动作发光二级管，便于观察●按键调校及现场设置各种参数，操作方便●压力预设开关点和延滞切换输出二、概述智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。
该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。
该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。
广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制三、技术参数四、4.1机械连接：可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。
在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
4.2电气连接：1红：电源＋ 2黄:电源-3 蓝:开关14 绿:开关25灰：4～20Ma为了防止电磁干扰的影响应注意以下事项：●线路连接尽量短●采用屏蔽线●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线●若用微型软管安装，壳体必须单独接地五、外形尺寸六、设置功能6.1开关量输出有两路开关量输出。
每路开关量输出可以设定1个压力开关点和一个开启延时值。
相应的输出会在开关点的吸合值到达时切换并在压力下降到低于释放值时回复。
6.2模拟输出根据型号规格：两路开关量＋一路模拟量，带一路模拟输出。
可输出4～20mA6.3设置开关点（代号：）AL1H此值为开关1吸合值(压力到达此点时吸合，指示灯亮)。
AL1F此值为开关1释放值（压力到达此点时断开，指示灯灭）AL1D此值为开关1动作延时（切换前必须等待的时间秒数）AL2H此值为开关2吸合值(压力到达此点时吸合，指示灯亮）AL2F此值为开关2释放值（压力到达此点时断开，指示灯灭）AL2D此值为开关2动作延时（切换前必须等待的时间秒数）注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。
压力开关使用说明书
压力开关使用说明书
压力开关是一种用于控制压力电路的装置。
它可以根据预设的压力值，监测压力的变化，并在达到设定值时切断或接通电路。
以下是压力开关的使用说明书：
1. 安装：请先确保断电，并将压力开关正确安装到压力管道上。
注意接口的紧固度和密封性，以确保压力传递和测量的准确性和可靠性。
2. 调整设定压力：使用调整螺钉，可以更改压力开关的设定值。
顺时针旋转调整螺钉将增加设定压力，逆时针旋转将降低设定压力。
在调整时应小心，并根据需要进行适当的测试和验证。
3. 连接电路：根据需要，将压力开关与控制电路连接。
确保正确连接电源和负载，以确保开关的正常工作和可靠性。
4. 运行监测：在正确连接电路后，可以应用压力到系统中，并观察开关的动作。
当压力超过设定值时，开关会切断电路或接通电路。
根据需要，可以通过相应的指示灯或报警装置进行监测和反馈。
5. 维护：定期检查和维护压力开关是必要的。
请检查接口的紧固度、密封性和电路连接是否正常。
清洁压力开关并确保其正常运行。
6. 安全注意事项：在操作和维护过程中，请务必注意个人安全。
请遵循相关的安全操作规程，并根据需要使用适当的个人防护装备。
CATO 智能型压力开关PQ35系列 说明书
二、三、安装PQ35可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。
在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
1红：电源＋2黄:电源-3蓝:开关14绿:开关25棕：4～20Ma线路连接尽量短采用屏蔽线尽量避免直接接近引起干若用微型软管安装，壳体1特点技术参数：安装产品尺寸图ＰＱ３５系列智能压力开关是集压力测量，ＬＥＤ显示输出、控制于一体化智能数显压力测控产品该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器原理，结构４位数字显示当前压力值，压力预设开关点和延滞切换输出开关量可在零点到满度之间任意设定，外壳设有节点动作发光二极管便于观察按键调校及现场设置各种参数，操作方便、２路开关量输出带载能力１．２Ａ模拟量输出（４．．．２０ｍＡ），测量范围：０．．．６００ｂａｒ可选。
原理，结构气液两用型，适用于：泵控制、储罐监测、液位控制、过滤器堵塞、监控、泄漏监控，也可广泛用于液压和气动场合：如机械设备和过程控制应用控制范围：０．．．６００ｂａｒ控制精度：≤±５％ＦＳ稳 定 性：≤０．２％／年显示精度：±０．１％ＦＳ显示方式：４位数码管显示范围：－１９９９￣９９９９电源范围：２４Ｖ±２０％最大功率：﹤３Ｗ负载容量：﹤２４Ｖ１．２Ａ接线方式：五芯航插防护等级：ＩＰ６５开关寿命：﹥１００万次环境温度：－３０℃￣７０℃介质温度：－４０℃￣８５℃储存温度：－４０℃￣８５℃相对湿度：０￣８０％ｈｔｔｐ：／／ｗｗｗ．ｓｈｊａｉｔｕ．ｃｏｍ ｈｔｔｐ：／／ｗｗｗ．ｓｈｂｏｈａｎ．ｃｏｍ．ｃｎE-mail:****************160250400600025Q1开关量＋1模拟量输出2A -H 001P G14Q详述选型表设定范围： 0…2 bar 002001010005接口螺纹G1/4G14G121模拟量输出2A 3A2开关量＋1模拟量输出设定范围: 0…10 bar 注：1bar=1.02kg/cm2=0.1Mpa设定范围： 0…1 bar 设定范围： 0…5 bar 正压型设定范围：0…60 bar 060设定范围：0…25 bar 设定范围：0…100 bar 100设定范围：0…160 bar 设定范围：0…250 bar 设定范围：0…400 bar 2个开关量输出H接口螺纹G1/2设定范围：0…600 bar接口螺纹外螺纹M12×1 接插件1个开关量输出1A 1S 2S ２PQ35PQ35ＰＱ３５系列智能型压力开关ＰＭ２０接口螺纹Ｍ２０Ｘ１．５2米长PUR 材质W10弯型直型5米长02M10米长母插头0502PUM12五芯附线接插件SL05-自接线式M12 附线接插件选配附件2－用于2开关量＋1模拟量输出型详述选配附件1－用于2个开关量或1开关量＋1模拟量PU 详述SL04-M12四芯附线接插件自接线式M12 附线接插件2米长PUR 材质05PU10MW弯型5米长10米长母插头直型L 04-02L 04-L 05-PU 02L 05-注：特殊过程连接或电气连接方式可按要求定制ｈｔｔｐ：／／ｗｗｗ．ｓｈｊａｉｔｕ．ｃｏｍ ｈｔｔｐ：／／ｗｗｗ．ｓｈｂｏｈａｎ．ｃｏｍ．ｃｎE-mail:****************。
数字压力开关系列ZSE40A(F) ISE40A用户手册说明书
Instruction Manual Digital Pressure Switch Series ZSE40A(F) / ISE40AThe intended use of this digital pressure switch is to measure, monitor and display pressure and to provide an output signal.These safety instructions are intended to prevent hazardous situations and/or equipment damage. These instructions indicate the level of potential hazard with the labels of “Caution,” “Warning” or “Danger.”They are all important notes for safety and must be followed in addition to International Standards (ISO/IEC) *1), and other safety regulations. *1)ISO 4414: Pneumatic fluid power - General rules relating to systems. ISO 4413: Hydraulic fluid power - General rules relating to systems.IEC 60204-1: Safety of machinery - Electrical equipment of machines. (Part 1: General requirements)ISO 10218-1: Robots and robotic devices - Safety requirements for industrial robots - Part 1: Robots.• Refer to product catalogue, Operation Manual and Handling Precautions for SMC Products for additional information. • Keep this manual in a safe place for future reference.CautionCaution indicates a hazard with a low level of risk which, if not avoided, could result in minor or moderate injury.WarningWarning indicates a hazard with a medium level of riskwhich, if not avoided, could result in death or serious injury.DangerDanger indicates a hazard with a high level of risk which, ifnot avoided, will result in death or serious injury.Warning• Always ensurecompliance with relevant safetylaws and standards.•All work must be carried out in a safe manner by a qualified person in compliance with applicable national regulations.• This product is class A equipment intended for use in an industrial environment. There may be potential difficulties in ensuring electromagnetic compatibility in other environments due to conducted or radiated disturbances.Otherwise electric shock, malfunction or product damage can result. • Refer to the operation manual on the SMC website (URL: https:// ) for more safety instructions.• Special products (-X) might have specifications different from those shown in the specifications section. Contact SMC for specific drawings.2 Specifications2.1 General specifications2.2 Piping / Weight specificationsModel No. 01N01W1WF1M5C4C6Port sizeR1/8 (M5 female) NPT1/8(M5 female) Rc1/8 G1/8M5femaleOne-touch fitting φ4 One-touch fitting φ6M a t e r i a lSensor SiliconePiping port C3602(electroless nickel plating) O-ring: HNBRZDC2O-ring: HNBRZDC2, POM,SUS304, C3604(electroless nickelplating)O-ring: HNBR, NBRWeight 78 g 79 g 97 g 97 g 104 g 101 g 101 gIndicator LED (Orange LED): Displays the switch output condition.LCD display: Displays the current status of pressure, setting mode anderror code.Four display modes can be selected: display always inred or green, or display changing from green to red, or red to green, according to the output status. Selects the mode or increases the ON/OFF set value. Press this button to change to the peak display mode.(DOWN): Selects the mode or decreases the ON/OFF setvalue. Press this button to change to the bottom display mode. Press this button to change to another mode and toset a value.4 Installation4.1 InstallationWarning• Do not install the product unless the safety instructions have been read and understood.• When the product is to be mounted in a place where water and dust splashes occur, insert a tube (O.D φ4 mm, I.D φ2.5 mm) into the atmospheric vent port of the product.4.1.1 Mounting with bracket• Mount the bracket to the product with the mounting screws M3 x 5L (2 pcs.) or M4 x 5L (2 pcs.) supplied, then set the product in the required position.∗: The required tightening torque is 0.5 to 0.7 N•m for the M3 set screws and 1.4 to 1.6 N•m for the M4 set screws.Bracket A or D (Part No.: ZS-24-A / ZS-24-D) [01 / N01 type][W1 / WF1 type]For products with M8 (3 pin) connector, be sure to reserve a space for the lead wire and connector.Bracket B (Part No.: ZS-24-B)4.1.2 Mounting with panel mount adapter• Products with M8 (3 pin) connector cannot be panel mounted. • Panel mount adapter (Part No.: ZS-35-C / ZS-35-D)Panel mount adapter + Front protective cover (Part No.: ZS-35-F / -G).∗: The panel mount adapter can be rotated through 90 degrees for mounting.4.2 EnvironmentWarning• Do not use in an environment where corrosive gases, chemicals, salt water or steam are present.• Do not use in an explosive atmosphere.• Do not expose to direct sunlight. Use a suitable protective cover.• Do not install in a location subject to vibration or impact. Check the product specifications.• Do not mount in a location exposed to radiant heat.• Do not use the product in a place where electrical static charge will be a problem. It can cause the error and damage to the system.4.3 PipingCaution• Before piping make sure to clean up chips, cutting oil, dust etc.• When installing piping or fittings, ensure sealant material does not enter inside the port. When using seal tape, leave 1 thread exposed on the end of the pipe/fitting.• Tighten fittings to the specified tightening torque.4.3.1 Connection using screw type fitting • Connect suitable piping to the port.• Hold the hexagon part of the piping port and fix. The required tightening torque is 7 to 9 N•m.• When using an M5 female fitting confirm the fitting specification.ORIGINAL INSTRUCTIONSModel No.ZSE40A (vacuum) ZSE40AF (compound) ISE40A (positive) Rated pressure range0 to -101.3 kPa -100.0 to 100.0 kPa -0.100 to1.000 MPa Set pressure range10.0 to -105.0 kPa -105.0 to 105.0 kPa -0.105 to1.050 MPa Withstand pressure 500 kPa 500 kPa 1.5 MPa Minimum display unit 0.1 kPa 0.1 kPa 0.001 MPa Applicable fluidAir, inert gases and incombustible gases Power supply voltage12 to 24 VDC ±10%, ripple (p-p) 10% or less (protected against reverse connection)Current consumption 45 mA or lessSwitch output NPN or PNP open collector 2 outputsMax. load current 80 mAMax. applied voltage 28 V (NPN output)Residual voltage 1 V or less (at 80 mA load current)Response time 2.5 ms or less(with anti-chatter function: 20, 100, 500, 1000 or 2000 ms) Protection Short circuit protection Repeatability±0.2% F.S. ±1 digit Hysteresis0 to variable A n a l o g u e o u t p u tV o l t a g e Output voltage (rated pressure) 1 to 5 V ±2.5% F.S. 0.6 to 5 V ±2.5% F.S.Linearity ±1% F.S.OutputimpedanceApprox. 1 k Ω C u r r e n t Output current (rated pressure) 4 to 20 mA ±2.5% F.S. 2.4 to 20 mA±2.5% F.S.Linearity ±1%F.S. LoadimpedanceMax. load impedance: 300 Ω (at 12 VDC)600 Ω (at 24 VDC) Min. load impedance: 50 Ω Auto-shift inputNon-voltage input (reed or solid state), Low level 0.4 V or less, input time 5 ms min. Display 3½ digits, 7-segment, dual-colour display(red/green) Display accuracy ±2% F.S. ±1 digit (at 25 ±3 °C) Indicator LED LED is ON when output is ON OUT: Orange E n v i r o n m e n tEnclosure IP65 Operating temperature range Operation: -5 to 50 °C, Storage: -10 to 60 °C(no condensation or freezing) Operating humidity range Operation, Storage: 35 to 85% RH (no condensation) Withstand voltage1000 VAC, 1 minute between terminals and housingInsulation resistance 50 M Ω or more at 500 VDC betweenterminals and housingUL Temperature rating Surrounding air temperature rating:Maximum 50 o C Temperaturecharacteristics ±2% F.S. (at 25 °C reference)Lead wireOil resistant vinyl cabtyre cable5 cores φ3.5, 2 m Conductor: 0.15 mm 2 (AWG26) O.D. of insulator: 0.95 mm4.3.2 Connection using One-touch fitting 1. Cut the tube end perpendicular.2. Hold the tube and insert it into the One-touch fitting slowly until it bottoms out.• Allow sufficient tube length to prevent twist and tensile or moment loads from being applied to the fitting or tube.• When using a tube manufactured by a company other than SMC, check that its outside diameter tolerance satisfies the following values: 1) Nylon tube: ±0.1 mm maximum 2) Soft nylon tube: ±0.1 mm maximum3) Polyurethane tube: +0.15 mm / -2 mm maximum4.4 Vent Tube attachment• When the product is used in a place where water and dust splashes may occur, insert a tube into the atmospheric vent port, and route the other end of the tube to a safe place away from water and dust.• Insert the tube into the atmospheric vent port until it bottoms out. SMC TU0425 (polyurethane, O.D φ4, I.D φ2.5) is a suitable tubing. 4.5 LubricationCaution• SMC products have been lubricated for life at manufacture, and do not require lubrication in service.• If a lubricant is used in the system, use turbine oil Class 1 (no additive), ISO VG32. Once lubricant is used in the system, lubrication must be continued because the original lubricant applied during manufacturing will be washed away.5.1 Wiring connections• Connections should be made with the power supply turned off.• Use a separate route for the product wiring and anypower or high voltage wiring. Otherwise, malfunction may result due to noise.•If a commercially available switching power supply is used, be sure toground the frame ground (FG) terminal. If the switching power supply is connected for use, switching noise will be superimposed and it will not be able to meet the product specifications. In that case, insert a noise filter suchas a line noise filter/ferritebetween the switching powersupplies or change the switching power supply to a series power supply. • Tighten the connector by hand.1DC (+) 3DC (-) 4OUT6.1 Measurement modeThe measurement mode is the condition where the pressure is detected and displayed, and the switch function is operating.This is the basic mode, and other modes should be selected for setting changes and other function settings.Setting the ON and OFF points of the Pressure switch. • OperationWhen the pressure exceeds the set point, the Pressure switch will be turned ON.When the pressure falls below the set point by the amount of hysteresis or more, the Pressure switch will be turned OFF.The default setting of the output set value is the central value between the atmospheric pressure and the upper limit of the rated pressure range.If this condition, shown below, is acceptable, then keep these settings.6.2 Operation utton once in measurement mode.2, [P_1] or [n_1] and the set value are displayed in turn.b b b utton is to decrease.• Press button once to increase by one digit, and press it continuously to keep increasing the set value.Press b utton once to decrease by one digit, and press it continuously to keep decreasing the set value.For models with 2 outputs, [P_2] or [n_2] will be displayed. Set as above.The Pressure switch operates within a set pressure range (from P1L to P1H) during window comparatormode. Set P1L (switch lower limit) and P1H (switch upper limit) with the setting procedure above.(When reversed output is selected, [n1L] and [n1H] are displayed.)7 Function Settingto return to measurement mode.*: Some functions are not available depending on part number. All functions are displayed with [F ##] followed by the function description. If a function is not available, the function is displayed as [---].7.1 Default Function settingsAt the time of shipment, the following settings are provided. If this condition is acceptable, then keep these settings. To change the settings, enter function selection mode.• [F 0] Unit selection function.Unit specificationModel Default settingNil or MISE40A MPa ZSE40A(F) kPaPISE40A psiZSE40A(F)• [F 1] Setting of OUT1 Item DescriptionDefault settingOutput mode Select hysteresis mode orwindow comparator mode. Hysteresis modeReversed outputSelect reversed output.Normal outputPressure setting Set the ON or OFF point ofthe switch outputISE40A: 0.500 MPaZSE40A: -50.7 kPaZSE40AF: 50.0 kPa Hysteresis Set the hysteresis to preventchattering.ISE40A: 0.050 MPaZSE40A: 5.1 kPaZSE40AF: 5.0 kPa Display colourSelect the display colour.ON: GreenOFF: Red• [F 2] Setting of OUT2 is the same setting as [F 1] OUT1.The display colour is linked to OUT1 and cannot be set for OUT2.• Other parameter settingsItemDefault setting [F 3] Response time2.5 ms [F 4] Auto-preset functionManual [F 5] Setting of analogue output / auto-shift input Analogue output[F 6] Fine adjustment of display value 0% [F11] Display resolution 1000-split [F80] Power saving mode OFF [F81] Security codeOFF [F90] Setting of all functions OFF [F97] Copy function OFF [F98] Check of outputNormal [F99] Reset to the default settingOFF8 Other Settings• Peak/bottom value displayThe maximum (minimum) pressure when the power is supplied is detected and updated. • Zero clear functionThe displayed value can be adjusted to zero if the measured pressure is within ±7%F.S (±3.5% F.S. for compound pressure) of the zero point • Key-lock functionThe key-lock function is used to prevent errors occurring due to unintentional changes of the set values. For further details refer to the operation manual on the SMC website (URL: https:// ).9 How to OrderRefer to the operation manual on the SMC website (URL: https:// ) for How to order information.10 Outline DimensionsRefer to the operation manual or catalogue on the SMC website (URL: https:// ) for Outline Dimensions.12.1 General MaintenanceCaution•Not following proper maintenance procedures could cause the productto malfunction and lead to equipment damage.•If handled improperly, compressed air can be dangerous.•Maintenance of pneumatic systems should be performed only byqualified personnel.•Before performing maintenance, turn off the power supply and be sureto cut off the supply pressure. Confirm that the air is released toatmosphere.•After installation and maintenance, apply operating pressure andpower to the equipment and perform appropriate functional andleakage tests to make sure the equipment is installed correctly.•If any electrical connections are disturbed during maintenance, ensurethey are reconnected correctly and safety checks are carried out asrequired to ensure continued compliance with applicable nationalregulations.•Do not make any modification to the product.•Do not disassemble the product, unless required by installation ormaintenance instructions.How to reset the product after a power cut or forcible de-energizingThe setting of the product will be retained as it was before a power cut orde-energizing.The output condition is also basically recovered to that before a powercut or de-energizing but may change depending on the operatingenvironment.Therefore, check the safety of the whole installation before operating theproduct.If the installation is using accurate control, wait until the product haswarmed up (approximately 10 to 15 minutes).13.1 Limited warranty and Disclaimer/Compliance RequirementsRefer to Handling Precautions for SMC Products.Caution•SMC products are not intended for use as instruments for legalmetrology.Measurement instruments that SMC manufactures or sells have notbeen qualified by type approval tests relevant to the metrology(measurement) laws of each country.Therefore, SMC products cannot be used for business or certificationordained by the metrology (measurement) laws of each country.This product shall not be disposed of as municipal waste. Check yourlocal regulations and guidelines to dispose of this product correctly, inorder to reduce the impact on human health and the environment.Refer to or www.smc.eu for your local distributor /importer.URL: https:// (Global) https://www.smc.eu (Europe)SMC Corporation, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JapanSpecifications are subject to change without prior notice from the manufacturer.© 2021 SMC Corporation All Rights Reserved.Template DKP50047-F-085MError NameErrorDisplayError TypeTroubleshootingMethodOvercurrentErrorThe switchoutput loadcurrent is morethan 80 mA.Turn the power offand remove thecause of the overcurrent. Then turnthe power on.ResidualPressureErrorDuring zeroclear operation,pressure above±7% F.S.(±3.5% F.S. forcompoundpressure) hasbeen applied.After 1 second,the mode willreturn tomeasurementmode. The zeroclear range canvary ±1% F.S.with individualproductdifferences.Perform zero clearoperation againafter restoring theapplied pressure toan atmosphericpressure condition.PressurizingErrorPressure hasexceeded theupper limit of theset pressurerange.Adjust the appliedpressure to a levelwithin the setpressure range.Pressure hasexceeded thelower limit of theset pressurerange.Auto-shifterrorThe measuredpressure atauto-shift inputexceeds the setpressure range.*: After 1 s,measurementmode returnsautomatically.Auto-shift input isinvalid.Check theconnectedequipment andmachine.SystemErrorDisplayed in thecase of aninternal dataerror.Turn the power offand turn it onagain.If resetting fails, aninvestigation bySMC Corporationwill be required.If the error cannot be reset after the above measures are taken, contactSMC.。
智能消防低压压力开关(数显智能压力表)说明书及操作说明
智能消防压力开关（数显智能压力表）说明书及操作说明
1、HG-CL数显压力控制器说明书
消防压力开关共四个按键，从左到右分别为：设置，移位/清零，加数，减数。
表面直径：100MM
默认螺纹：M20*1.5(M14*1.5、1/2、3/8、1/4配转接头或者定制）
常规电压：AC220V、AC380V、DC24V
电源电压：DC24V/AC220V/380V、50HZ可选
显示方式：4位0.56寸LED
测量范围：0—2.5MPa
精度等级：±0.5%FS
控制电流：AC220V 3A
2、HG-CL数显压力控制器操作说明
设定停止压力值和运行压力值，按设置键2秒，仪表进入设置状态，屏幕显示“OFF1”时，按加或减键设置停止（上限）压力值，最低位数字闪烁，按位移建移位。
此时屏幕显示停止（上限）设定值；停止（上限）压力值设置完成后，按设置键进入运行（下限）压力值设置状态，仪表显示“ON1”，最低位位数字闪烁，按加或减键设置运行（下限）压力值，按位移键移位，运行（下限）压力值设置完成后，按设置键自动将设置数据保存并退出，进入测量工作状态。
因各地气压不同，仪表在0压显示有压力值时，可以长按位移键归零。
仪表默认启动值是0.2MPa,停止值是0.4MPa，也可以根据实际控制需要，设置成正控方式，或反控方式。
三线输出示意图黄：公共；红：常闭；蓝：常开！
备注：压力表输出为干接点(开关量)输出，属于无源输出。
智能数显压力开关说明书
智能数显压力开关说明书智能数显压力开关是一种先进技术应用的设备，用于测量和监测液体或气体的压力。
它采用数字显示屏，可实时显示压力数值，并具备一系列特性和功能，以满足各种工业应用的需求。
1. 基本功能和特性智能数显压力开关具备以下基本功能和特性：a. 数字显示屏：配备高清液晶数显显示屏，方便用户直观地读取当前压力数值。
b. 高精度测量：采用先进传感技术，能够高精度地测量液体或气体的压力，并将数据准确地显示在屏幕上。
c. 压力报警功能：设备可设置上下限报警值，当压力超出设定范围时，开关将触发报警，以便及时采取措施。
d. 可调节参数：用户可以通过设备内部设置或外部接口，对压力开关的各种参数进行调节，以满足不同应用的要求。
e. 多种输出接口：设备可通过不同类型的输出接口与控制系统或数据采集装置进行连接，实现数据传输和控制。
2. 应用领域智能数显压力开关广泛应用于各种工业领域，包括但不限于以下几个方面：a. 工业自动化：在生产线上，数显压力开关可与自动控制系统配合使用，实现压力的实时监测和控制。
b. 液压系统：数显压力开关可用于液压系统中，帮助维持系统的稳定性，同时监测系统的工作状态。
c. 制药工业：数显压力开关可应用于制药过程中，确保工艺设备的高效运行，并提供实时的压力监测。
d. 石油和天然气行业：在石油和天然气开采过程中，数显压力开关可用于监测管道、储罐以及设备的压力状态，以确保工作安全。
3. 使用说明使用智能数显压力开关时，请遵循以下使用说明：a. 调整参数：根据具体应用需求，通过内部设置或外部接口，对压力开关的参数进行调整。
b. 安装位置：选择合适的安装位置，确保压力开关与被测液体或气体的压力接触良好，并注意防护措施。
c. 清洁维护：定期清洁压力开关，保持其精准和可靠性。
请根据上述说明书，合理使用智能数显压力开关，并在需要时咨询相关专业人士以获取更多技术支持和指导。
智能数显压力开关说明书
智能数显压力开关说明书尊敬的用户，感谢您选择我们的智能数显压力开关。
本说明书旨在帮助您正确安装、操作和维护该产品。
请在使用前仔细阅读本说明书，并按照所列步骤进行操作。
1. 产品概述：智能数显压力开关是一种能够实时监测流体压力并进行控制的装置。
它采用先进的数显技术，可以直观地显示压力数值，并设置压力上下限。
当压力达到设定值时，开关会自动切换状态进行控制操作。
2. 安装：- 将智能数显压力开关安装在流体系统中合适的位置。
- 使用适当的管道连接压力开关的进出口。
- 注意：在安装过程中应避免产生过大的冲击力或扭力，以免损坏产品。
3. 操作：- 接通电源，并设置压力上下限。
具体操作方法请参考产品附带的操作指南。
- 设置完毕后，开始监测压力。
数显屏上会显示实时的压力数值。
- 当压力达到设定的上限或下限时，开关会自动触发控制操作。
可以通过控制器上的按钮进行操作设备的开关。
4. 维护：- 定期检查压力开关的连接是否松动，如有松动应及时拧紧。
- 清洁数显屏和按钮，避免灰尘或污渍进入开关内部。
- 如果有任何异常情况或故障发生，请勿私自拆解或修理，应及时联系我们的维修人员。
5. 注意事项：- 在安装和操作过程中请务必遵守相关的安全规定。
- 请勿在高温、潮湿或有腐蚀性气体的环境中使用该产品。
- 请勿超过产品的额定压力范围进行操作，以免损坏设备或导致安全事故发生。
以上是对智能数显压力开关的简要说明。
如需进一步了解产品功能或有任何疑问，请联系我们的客服人员。
再次感谢您选择我们的产品。
祝您使用愉快！此致，XXX厂家。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能压力开关使用说明
一、概述
CYDK102系列智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。
该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。
该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。
广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制
二、特点
◆4位数字显示当前压力值。
（正常应用）
◆按压力预设开关点和延滞切换输出
◆开关量可在零点到满度之间任意设定
◆外壳设有节点动作发光二级管，便于观察
◆按键调校及现场设置各种参数，操作方便.
◆2路开关量输出，带载能力1.2A
◆模拟量输出（4～20mA）（可选）
三、技术参数
四．安装
4.1电气连接：
1（红色）电源＋2（黑色）电源-3(白):模拟输出4(兰色):开关1 5(绿色)开关2
4.2壳体结构：
控制范围-0.1…0~0.01…100MPa 控制精度≤±0.5%FS
稳定性≤±0.5% /年显示精度±0.1%FS
显示方式4位0.36"数码管2个LED灯显示范围-1999~9999 电源范围24V±20% 电源影响≤±0.1%FS
最大功耗< 3W 引线方式M12工业连接器输出模式两路开关量＋一路模拟量负载容量<24V1.2A
防护等级IP65 开关寿命>1000000次
环境温度-25℃~70℃介质温度-25℃～85℃
存储温度-25℃～85℃相对湿度0~80%
五、设置功能总述
5.1.面板及按键
5.2输出功能：
5.2.1开关量输出
QYK102有两路开关量输出。
每路开关量输出可以
设定1个压力开关点和一个开启延时值。
相应的输出
会在开关点的吸合值到达时切换并在压力下降到低于
释放值时回复。
5.2.2模拟输出
根据型号规格：QYK102可以带一路模拟输出。
可输出4～20mA、0～10mA等模拟信号5.3系统设置:
5.3.1设置框图
5.3.2菜单说明：
AL1H此值为继电器1吸合值
AL1F此值为继电器1释放值
AL1D此值为继电器1动作延时
AL2H此值为继电器2吸合值
AL2F此值为继电器3释放值
AL2D此值为继电器3动作延时
5.3.3、操作说明：
.菜单切换使用加、减键切换，数据查看通过mode键，在菜单显示时按mode为查看数据，修改通过加减键实现，确认请再次按下MODE键。
菜单为循环结构，可以向上、向下翻。
在不退出菜单状态下可以任意上翻和下翻。
在设置状态如果30秒没有操作，而且菜单没有退出，则自动退出设置状态，但是不保存所修改的数据，及数据还是原先的数据。
●按下“mode”键
●显示“LOCK”（提示输入密码）
●按▲或▼键输入密码“0001”，
●按下“mode”键确认
●按▲或▼键上翻或下翻进行菜单选择（AL1H、AL1F、AL1D、AL2H、AL2F、AL2D、END）
●按下“mode”键进入所选菜单。
●按▲或▼键更改设置
●按下“mode”键确认，若需要，再用▲或▼键选择其他菜单进行修改。
●修改完成后选择“END”菜单，按“mode”键确认保存退出
●若30秒无键按下，则自动退出设置状态，但是不保存所修改的数据。
注：开关点由吸合值和释放值组态决定，吸合值大于释放值时为上限报警输出（常开功能），吸合值小于释放值时为下限报警输出（常闭功能）吸合值与释放值的差值为开关点的回差。
例：要设定开关点1为上限报警输出（常开功能）在4Mpa吸和，小于3.95Mpa断开，切换延时为3秒动作；开关点2为下限报警输出（常闭功能）在10Mpa断开，低于9.95Mpa 吸和，切换延时为10秒：
进入菜单：设定AL1H=4.00 AL1F=3.95 ALID=0.03
AL2H=9.95 AL1F=10.00 ALID=0.10
在END菜单下按“mode”键退出即
设置状态如果30秒没有操作，而且菜单没有退出。
则自动退出设置状态，但是不保存所修改的数据，
5.3.4、错误代码
EEoo------EEPROM数据校验出错，主要是在开机读取数据时检测。
需要人工查看，重新设置即可恢复错误。
EEo1------输出开关1短路，排除短路，出现错误此路不控制，输出关闭且再不控制。
重新上电
EEo2------输出开关2短路，排除短路，出现错误此路不控制，输出关闭且再不控制。
重新上电
EE11------控制继电器1设置数据超出控制范围，修改数据，出错输出关闭且再不控制。
数据正常后自动恢复正常。
EE22------控制继电器2设置数据超出控制范围，修改数据，出错输出关闭且再不控制。
数据正常后自动恢复正常。
如果显示闪烁，并且显示正常测量数据，则表示超过设定净量程的1.2倍或-0.1倍. 智能压力开关使用说明
西安新敏电子科技有限公司。
