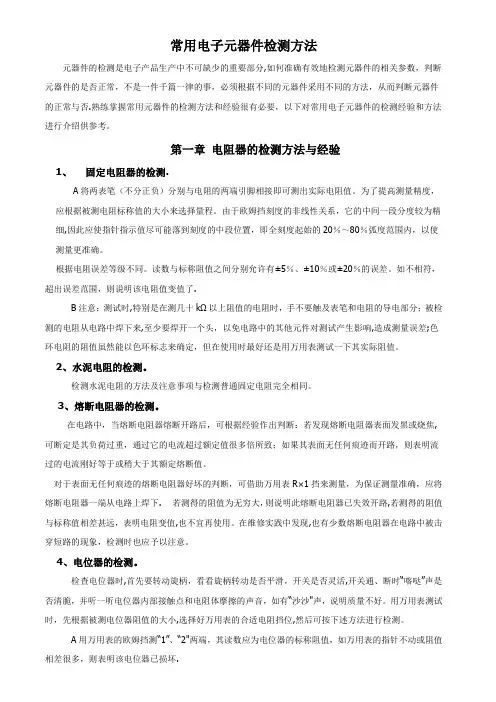

常用电子元器件检测方法元器件的检测是电子产品生产中不可缺少的重要部分,如何准确有效地检测元器件的相关参数,判断元器件的是否正常,不是一件千篇一律的事,必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否.熟练掌握常用元器件的检测方法和经验很有必要,以下对常用电子元器件的检测经验和方法进行介绍供参考。

第一章电阻器的检测方法与经验1、固定电阻器的检测.A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度,应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度的中段位置,即全刻度起始的20%~80%弧度范围内,以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。

如不相符,超出误差范围,则说明该电阻值变值了.B注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其他元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定,但在使用时最好还是用万用表测试一下其实际阻值。

2、水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3、熔断电阻器的检测。

在电路中,当熔断电阻器熔断开路后,可根据经验作出判断:若发现熔断电阻器表面发黑或烧焦,可断定是其负荷过重,通过它的电流超过额定值很多倍所致;如果其表面无任何痕迹而开路,则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断,可借助万用表R×1挡来测量,为保证测量准确,应将熔断电阻器一端从电路上焊下. 若测得的阻值为无穷大,则说明此熔断电阻器已失效开路,若测得的阻值与标称值相差甚远,表明电阻变值,也不宜再使用。

在维修实践中发现,也有少数熔断电阻器在电路中被击穿短路的现象,检测时也应予以注意。

常用元器件的识别与检测[修改教案

常用元器件的识别与检测[修改教案

常用元器件的识别与检测第一章:电阻1.1 电阻的概念与作用介绍电阻的定义、单位(欧姆)解释电阻在电路中的作用1.2 电阻的种类介绍固定电阻、可变电阻、精密电阻等讲解不同种类电阻的特点与应用1.3 电阻的标识讲解电阻的参数标识方法(阻值、精度、温度系数等)介绍电阻的颜色编码规则1.4 电阻的检测讲解电阻的检测方法(万用表选择合适的量程)演示如何正确检测电阻值第二章:电容2.1 电容的概念与作用介绍电容的定义、单位(法拉)解释电容在电路中的作用2.2 电容的种类介绍固定电容、电解电容、钽电容等讲解不同种类电容的特点与应用2.3 电容的标识讲解电容的参数标识方法(容值、精度、温度系数等)介绍电容的颜色编码规则2.4 电容的检测讲解电容的检测方法(万用表选择合适的量程)演示如何正确检测电容值第三章:电感3.1 电感的概念与作用介绍电感的定义、单位(亨利)解释电感在电路中的作用3.2 电感的种类介绍固定电感、可变电感、线圈等讲解不同种类电感的特点与应用3.3 电感的标识讲解电感的参数标识方法(感值、精度、温度系数等)介绍电感的单位换算规则3.4 电感的检测讲解电感的检测方法(万用表选择合适的量程)演示如何正确检测电感值第四章:二极管4.1 二极管的概念与作用介绍二极管的定义、结构解释二极管在电路中的作用4.2 二极管的种类介绍整流二极管、稳压二极管、发光二极管等讲解不同种类二极管的特点与应用4.3 二极管的标识讲解二极管的参数标识方法(正向电压、反向电压、正向电流等)介绍二极管的封装形式4.4 二极管的检测讲解二极管的检测方法(万用表选择合适的量程)演示如何正确检测二极管的正向与反向电阻值第五章:晶体管5.1 晶体管的概念与作用介绍晶体管的定义、结构解释晶体管在电路中的作用5.2 晶体管的种类介绍双极型晶体管、场效应晶体管等讲解不同种类晶体管的特点与应用5.3 晶体管的标识讲解晶体管的参数标识方法(电流放大倍数、功耗等)介绍晶体管的封装形式5.4 晶体管的检测讲解晶体管的检测方法(万用表选择合适的量程)演示如何正确检测晶体管的放大倍数与功耗等参数第六章:集成电路6.1 集成电路的概念与作用介绍集成电路的定义、分类(模拟集成电路、数字集成电路)解释集成电路在电路中的作用6.2 集成电路的种类讲解不同种类集成电路的特点与应用介绍常见的集成电路封装形式6.3 集成电路的标识讲解集成电路的参数标识方法(型号、功耗、工作电压等)介绍集成电路的封装尺寸和引脚排列6.4 集成电路的检测讲解集成电路的检测方法(万用表选择合适的量程)演示如何正确检测集成电路的好坏及工作电压等参数第七章:继电器7.1 继电器的概念与作用介绍继电器的定义、结构解释继电器在电路中的作用7.2 继电器的种类讲解不同种类继电器的特点与应用介绍继电器的控制信号和工作原理7.3 继电器的标识讲解继电器的参数标识方法(线圈电压、触点电流、触点电压等)介绍继电器的接线方式7.4 继电器的检测讲解继电器的检测方法(万用表选择合适的量程)演示如何正确检测继电器的线圈阻值和触点状态第八章:开关元件8.1 开关元件的概念与作用介绍开关元件的定义、分类(机械式开关、电子开关)解释开关元件在电路中的作用8.2 开关元件的种类讲解不同种类开关元件的特点与应用介绍开关元件的接线方式和接口类型8.3 开关元件的标识讲解开关元件的参数标识方法(额定电流、额定电压、寿命等)介绍开关元件的封装形式8.4 开关元件的检测讲解开关元件的检测方法(万用表选择合适的量程)演示如何正确检测开关元件的通断状态和接触电阻等参数第九章:保护元件9.1 保护元件的概念与作用介绍保护元件的定义、分类(过载保护、过压保护、过流保护)解释保护元件在电路中的作用9.2 保护元件的种类讲解不同种类保护元件的特点与应用介绍保护元件的工作原理和接口类型9.3 保护元件的标识讲解保护元件的参数标识方法(额定电流、额定电压、响应时间等)介绍保护元件的封装形式9.4 保护元件的检测讲解保护元件的检测方法(万用表选择合适的量程)演示如何正确检测保护元件的好坏及工作状态等参数第十章:传感器10.1 传感器的概念与作用介绍传感器的定义、分类(温度传感器、压力传感器、光敏传感器)解释传感器在电路中的作用10.2 传感器的种类讲解不同种类传感器的特点与应用介绍传感器的工作原理和接口类型10.3 传感器的标识讲解传感器的参数标识方法(灵敏度、精度、量程等)介绍传感器的封装形式10.4 传感器的检测讲解传感器的检测方法(万用表选择合适的量程)演示如何正确检测传感器的输出信号和性能参数第十一章:变压器11.1 变压器的概念与作用介绍变压器的定义、工作原理解释变压器在电路中的作用11.2 变压器的种类讲解不同种类变压器的特点与应用介绍变压器的构造和封装形式11.3 变压器的标识讲解变压器的参数标识方法(额定电压、额定功率、变比等)介绍变压器的铭牌信息解读11.4 变压器的检测讲解变压器的检测方法(万用表选择合适的量程)演示如何正确检测变压器的变比和损耗等参数第十二章:线性电源12.1 线性电源的概念与作用介绍线性电源的定义、工作原理解释线性电源在电路中的作用12.2 线性电源的种类讲解不同种类线性电源的特点与应用介绍线性电源的构造和封装形式12.3 线性电源的标识讲解线性电源的参数标识方法(输出电压、输出电流、功耗等)介绍线性电源的规格书解读12.4 线性电源的检测讲解线性电源的检测方法(万用表选择合适的量程)演示如何正确检测线性电源的输出电压和电流等参数第十三章:开关电源13.1 开关电源的概念与作用介绍开关电源的定义、工作原理解释开关电源在电路中的作用13.2 开关电源的种类讲解不同种类开关电源的特点与应用介绍开关电源的构造和封装形式13.3 开关电源的标识讲解开关电源的参数标识方法(输出电压、输出电流、转换效率等)介绍开关电源的规格书解读13.4 开关电源的检测讲解开关电源的检测方法(万用表选择合适的量程)演示如何正确检测开关电源的输出电压和电流等参数第十四章:振荡器14.1 振荡器的概念与作用介绍振荡器的定义、工作原理解释振荡器在电路中的作用14.2 振荡器的种类讲解不同种类振荡器的特点与应用介绍振荡器的构造和封装形式14.3 振荡器的标识讲解振荡器的参数标识方法(频率、稳定性、相位噪声等)介绍振荡器的规格书解读14.4 振荡器的检测讲解振荡器的检测方法(万用表选择合适的量程)演示如何正确检测振荡器的输出频率和稳定性等参数第十五章:电源管理芯片15.1 电源管理芯片的概念与作用介绍电源管理芯片的定义、工作原理解释电源管理芯片在电路中的作用15.2 电源管理芯片的种类讲解不同种类电源管理芯片的特点与应用介绍电源管理芯片的构造和封装形式15.3 电源管理芯片的标识讲解电源管理芯片的参数标识方法(输出电压、输出电流、转换效率等)介绍电源管理芯片的数据手册解读15.4 电源管理芯片的检测讲解电源管理芯片的检测方法(万用表选择合适的量程)演示如何正确检测电源管理芯片的输出电压和电流等参数重点和难点解析教案《常用元器件的识别与检测》涵盖了电阻、电容、电感、二极管、晶体管、集成电路、继电器、开关元件、保护元件、传感器、变压器、线性电源、开关电源、振荡器和电源管理芯片等十五种常用电子元器件的识别与检测。

电阻、电容、电感和变压器的识别与检测

电阻、电容、电感和变压器的识别与检测

电感的电感量与品质因数
电感量:表示电感元件储存磁场的能力,单位是亨 利(H)
品质因数:表示电感元件的效率,是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查:观察电感的外观,是否有损坏或异常情况。 电阻测量:使用万用表测量电感的电阻值,以判断其是否正常。 感量测试:使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试:检查电感的匝间是否短路,以确保电感正常工作。
电阻的阻值与精度
标称阻值:电阻上标注的数值,用于表示电阻的阻值 允许误差:实际阻值与标称阻值的偏差范围 精度等级:表示电阻阻值精度的等级,常见的有±5%、±10%、±20%等 温度系数:电阻值随温度变化的程度,是评估电阻性能的重要指标
电阻的检测方法
直接测量法:使用万用表直接测量电阻阻值
间接测量法:通过测量电路中电流和电压,利用欧姆定律计算电阻阻值
电容的容量与耐压
容量:表示电容器 储存电荷的能力, 通常以法拉(F)为 单位
耐压:表示电容器 能够承受的最大电 压,是电容器安全 运行的重要参数
容量与耐压的标识方 法:在电容器上通常 会标有容量和耐压值 ,这些数值对于选择 合适的电容器非常重 要
检测方法:通过使用万 用表等工具,可以测量 电容器的容量和耐压, 以确保其正常工作
漏电流过大:电容器的漏电流 超过允许值
绝缘电阻低:电容器绝缘性能 下降,导致电阻值降低
损耗过大:电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识:电感器通常用字母L表示,后面跟着数字或字母表示序号或种类。 单位:电感的国际单位是亨利(Henry),常用的单位还有毫亨(mH)和微亨(uH)。
电感的常见问题

电子元器件识别与检测

电子元器件识别与检测

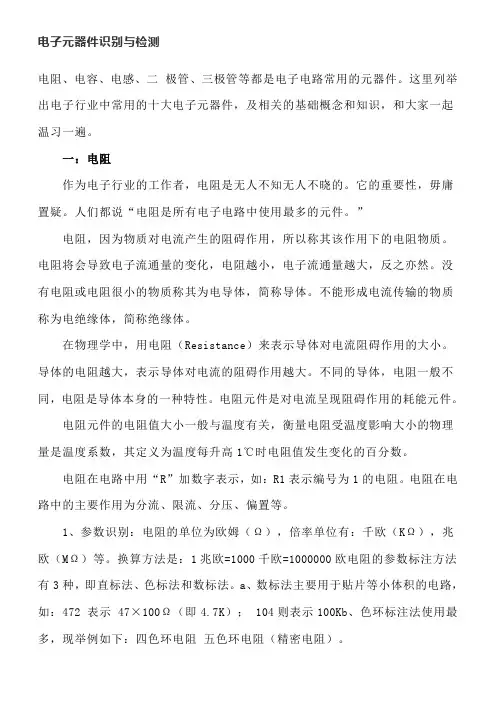

电子元器件识别与检测电阻、电容、电感、二极管、三极管等都是电子电路常用的元器件。

这里列举出电子行业中常用的十大电子元器件,及相关的基础概念和知识,和大家一起温习一遍。

一:电阻作为电子行业的工作者,电阻是无人不知无人不晓的。

它的重要性,毋庸置疑。

人们都说“电阻是所有电子电路中使用最多的元件。

”电阻,因为物质对电流产生的阻碍作用,所以称其该作用下的电阻物质。

电阻将会导致电子流通量的变化,电阻越小,电子流通量越大,反之亦然。

没有电阻或电阻很小的物质称其为电导体,简称导体。

不能形成电流传输的物质称为电绝缘体,简称绝缘体。

在物理学中,用电阻(Resistance)来表示导体对电流阻碍作用的大小。

导体的电阻越大,表示导体对电流的阻碍作用越大。

不同的导体,电阻一般不同,电阻是导体本身的一种特性。

电阻元件是对电流呈现阻碍作用的耗能元件。

电阻元件的电阻值大小一般与温度有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。

换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路,如:472 表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)。

2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6x1000000 ±0.2紫色7 x10000000 ±0.1灰色 8 x100000000 /白色 9x1000000000 / .二:电容电容(或电容量, Capacitance)指的是在给定电位差下的电荷储藏量;记为C,国际单位是法拉(F)。

常用电子元器件的识别与检测

常用电子元器件的识别与检测

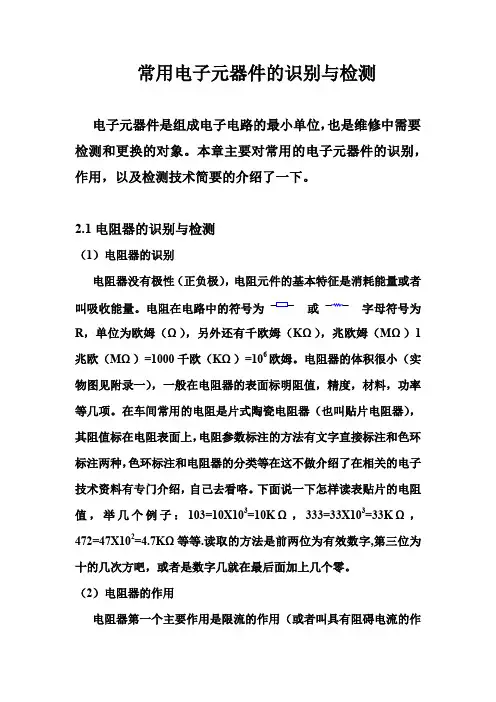

常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位,也是维修中需要检测和更换的对象。

本章主要对常用的电子元器件的识别,作用,以及检测技术简要的介绍了一下。

2.1电阻器的识别与检测(1)电阻器的识别电阻器没有极性(正负极),电阻元件的基本特征是消耗能量或者叫吸收能量。

电阻在电路中的符号为或字母符号为R,单位为欧姆(Ω),另外还有千欧姆(KΩ),兆欧姆(MΩ)1兆欧(MΩ)=1000千欧(KΩ)=106欧姆。

电阻器的体积很小(实物图见附录一),一般在电阻器的表面标明阻值,精度,材料,功率等几项。

在车间常用的电阻是片式陶瓷电阻器(也叫贴片电阻器),其阻值标在电阻表面上,电阻参数标注的方法有文字直接标注和色环标注两种,色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍,自己去看咯。

下面说一下怎样读表贴片的电阻值,举几个例子:103=10X103=10KΩ,333=33X103=33KΩ,472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧,或者是数字几就在最后面加上几个零。

(2)电阻器的作用电阻器第一个主要作用是限流的作用(或者叫具有阻碍电流的作用吧)。

从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比,选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。

电阻器第二个主要作用是产生降压的作用。

当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比,即:U=IR.利用电阻器的降压作用,可以使较高的电源电压去适应电路工作电压的要求。

第三个作用是分压和分流的作用,不知道这也算不算一个了,呵呵。

(3)电阻器的检测○1在路测量,在测量前需要将电路板上的电源断开,接下来根据电阻器的标注读出电阻器的阻值。

举个例子,贴片电阻器表面上的标注值为330,它的阻值应为33Ω.接着清洁电阻器两端的焊点,这样使测量出的电阻值更准确,根据电阻器的标称阻值,将数字万用表调到欧姆挡200量程,接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上,测量的阻值为33.1Ω。

电子元器件的识别与测试

电子元器件的识别与测试

07 电子元器件的识别与测试一、目的1.了解常用电子元器件(如:电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等)的种类、结构、参数、性能等.2.学会识别、选用、测量、安装各类电子元器件。

二、器材1.数字万用表。

2.各种常用电子元器件。

3.电子元器件展板.4.多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作,利用万用表等普通仪表对元器件检测,也可满足制作要求。

1.电阻器(1)根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。

2.电位器(1)用万用表测量电位器固定端的阻值。

(2)用万用表检测电位器活动端的性能。

3.电容器(1)根据电容器的标志识别电容器的容量。

(2)用万用表(具有电容测量档的数字万用表)测量电容器的容量。

(3)小电容(C≤0.1μF)可测短路、断路、漏电故障。

常用测电阻的方法:正常情况下,电阻为无穷大,若电阻接近或等于零,则电容短路;若为某一数值,则电容漏电。

(4)电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。

②标有“−”标志的一端为“−”极。

③用万用表判断:用红、黑表笔接触电容器的两引脚,记住漏电电流的大小。

然后将电容器的正、负引脚短接一下,将红、黑表笔对调后,再测漏电电流,漏电电流小的一次,与黑表笔相接的引脚为“+”极.(5)注意:由于电容器具有储存电荷的能力,因此,在测量或触摸大电解电容器时,要先将两个引脚短路一下(方法是:手拿带有塑料柄的螺丝刀,然后用金属部分将引脚短路),以将电容器中存储的电荷泻放,否则,可能会损坏测试仪表或出现电击伤人的意外情况。

4.电感器(1)根据电感器的标志识别电感器的电感量.(2)用万用表(具有电感测量档的数字万用表)测量电感器的电感量.(3)电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻,若电阻为零或接近零,则说明线圈短路或局部短路;若电阻为无穷大,则说明线圈断路.(4)注意:在测电感器时,数字万用表的量程选择很重要,最好选择接近标称电感量的量程去测量;否则测试结果将会与实际值有很大的误差.5.变压器(1)初、次级绕组的判别:电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的,并且初级绕组多标有220V的字样,次级绕组则标出额定输出值,如:15V、24V、35V等。

电子元器件识别与检测、维修窍门

电子元器件识别与检测、维修窍门

谐振电路
耦合电路
有兴趣人员可以课后学习,弱电维修是建立在基本电路熟记于心的基础上!
基础—基本检修方法的掌握
观察法:打火、电容鼓泡、保险丝 敲打法:水平一条亮线、线路松动、电路板虚焊 干燥法:高压包打火晒太阳 断路法:110V断开加负载(100W白炽灯) 并联法:怀疑此电容失效(万用表无法检测好坏),可以并
联相同型号电容,不需要焊下,可以直接在反面对极。
电阻法:三极管不需要拆可以判断好坏:测b与e、c正反电阻, 同时e、c针不动,注意只能用R1
电压法:建立在对电路了解基础上,事半功倍 替换法:最常用、每时每刻都用,很多老师傅能够快速解决故
障,就是已经通过现象知道肯定是某个元件损坏了。
基础—基本检修方法的掌握
电阻损坏一般是开路或阻值变大,没有短路。阻值不是一层不 变的,热敏电阻阻值随温度变化。
电位器好坏的判断方法和日常维修,需要换吗?
电阻、电位器
文字符号直标法
色标法
电阻、电位器
电容、电感器
电容的正负极 替换电容时注意电压,还要注意电解电容的方向,不能接反。 为什么?接法判断?
电容好坏判断 主要看充放电是否正常,万用表档数的选择,电容越小,阻值 档数越大;1000PF下用10K档,1UF上用1K档,1000 UF上用1 档。
谢谢您的倾听,欢迎指正!
实战—遥控器、电饭锅、微波炉维修窍门
1.如何确定是不是遥控器坏了 ? 2. 维修方法?
实战—遥控器、电饭锅、微波炉维修窍门
实战—遥控器、电饭锅、微波炉维修窍门
将收音机调 至中波最低 端或910 kHz 附近,不断 按动发射器 的任一个按 键。当发射 器正常时, 在距离收音 机20~30 cm时,收音 机会收到辐 射信号,发 出连续的 “嘟嘟”的 声音。

实训项目3 电感、变压器的认知与检测实验报告

实训项目3 电感、变压器的认知与检测实验报告

实训项目3 电感、变压器的认知与检测一、实训概要主要介绍电感元件、变压器及压电元件的分类、结构、基本功能及检测方法。

通过学习,要求读者能正确识别这三类元件,并掌握这三类元件的基本功能、基本结构及检测方法。

学习本章时,自始至终要以元件的符号、功能及检测为重点。

二、实训目的1、了解电感器、变压器的用途分类2、了解色码电感标志的识别方法3、掌握检测电感、变压器的方法三、实训原理一)电感元件的分类及符号1.分类电感元件是由线圈绕制而成的,如图所示。

它又称电感线圈,简称电感。

2.电感的符号不同类型的电感在电路中具有不同的符号,如图所示。

二)电感的特性及主要参数直流电阻:是绕制电感的导线所呈现的电阻。

由于绕制电感的导线常用铜丝,且长度也不会很长,故电感的直流电阻往往很小,一般忽略不计。

电感量:电感量又叫电感系数或自感系数,它是反映电感具备电磁感应能力的物理量。

电感量的基本单位是亨利(H),常用单位有mH(毫亨)和μH(微亨)。

H、mH及μH之间的换算关系如下:1H=103mH ;1mH=103μH ;1H=106μH感抗:感抗是指电感元件对交流电(或突变电流)的阻碍作用。

品质因素:品质因素是衡量电感元件质量的重要参数。

品质因素常用Q表示。

分布电容:由于电感是由导线绕制而成的,这样匝与匝之间具有一定的电容,线圈与地之间也有一定的电容。

三)电感元件的识别及检测1.电感的识别电感元件一般为二端或三端元件,其外表具有如下一些特点,根据这些特点很容易识别电感元件。

可以看到线圈、或表面标有“μH”或“mH”、或带有一个可以旋转的磁芯的元件便是电感示。

2.电感的检测电感在使用过程中,常会出现断路,短路等现象,可通过测量和观察来判断。

(1)利用万用表1Ω或10Ω档很容易判断电感是否断路或短路。

(2)有些电感可通过观察其表面来判断好坏。

四)变压器1.变压器的基本结构变压器是由具有同一闭合磁路的铁心(或磁心)及绕在铁心(或磁心)上的线圈构成,如图所示。

认识常用电子元件(图解)

认识常用电子元件(图解)

一般二极管的负极用白色、红色或黑色色环标识,发光二极管 一般用引脚长度不同来区分极性,较短的引脚为负极。
C)二极管的变形体:整流块电路、数码发光管、双色发光管
晶体三极管管脚的判别
用万用表判别三极管管脚的根据是:NPN型三极管基极到
发射极和基极到集电极均为PN结的正向;而PNP型三极管
基极到发射极和基极到集电极均为PN结反向。根据二极管 正向电阻小、反向电阻大的特点,判断出三极管的基极,进 而确定集电极与发射极。
工作电压
元件值读取的例子:图片中电容的丝印为100,读取其元件值:
第一、二位10 X 第三位0=10X1=10μF
250V~表示工作电压为交流250V。
电容值
允许误差
安规认 证标志
工作 电压
e、安规电容:是一类比较特 殊的电容,它在电路中起到保 护作用。安规电容按照使用条 件可分为两大类:X安规电容, Y安规电容。元件表面有丝印, 无极性。印有各类安规认证标 志。容值识别规则:第一、二 位表示元件值有效数字,第三 位表示有效数字后应乘的倍率。 且印有允许误差、工作电压。 基本单位:pF.
温度系数
a、瓷片电容:是最常用的一类电容, 其性能稳定,可适用的频率广泛, 体积小型化容易。元件表面有丝印, 无极性。 容值识别规则:第一、二位表示元 件值有效数字,第三位表示有效数 字后应乘的倍率。允许误差也在丝 印上有体现,并且部分生产厂家将 温度系数也印在元件本体上。 基本 单位: pF。
电容值
★ 传声器是指驻极体电容传声器,即俗称的咪头。
贴片咪头
4. ★保险丝
玻璃管保险丝
温 度 保 险 丝
★ 保险丝也被称为熔断器。 ★ 保险丝的作用是:当电路发生故障 或异常时,伴随着电流不断升高,并 且升高的电流有可能损坏电路中的某 些重要器件或贵重器件,也有可能烧 毁电路甚至造成火灾。保险丝就会在 电流异常升高到一定的高度和一定的 时候,自身熔断切断电流,从而起到 保护电路安全运行的作用

电感器和变压器的检测和识别

电感器和变压器的检测和识别

误差 ±20% ±1% ±2% ±3% ±4%
±5% ±10%
知识3 电感器和变压器的检测方法
电感线圈只有一部分(阻流圈、振荡线圈LC固定电感线圈)是按标准生 产出来的产品,绝大多数是非标产品,自制。铁心线圈只能用于低频, 铁氧体线圈、空心线圈可用于高频。
1、电感器线圈的测量 用万用表的欧姆档测量电感器的直流电阻,应不为0和无穷大。
(3)高频扼流圈
用在高频电路中阻碍高频电流的通过。常与电容器串联组成滤波电路, 起到分开高频和低频信号的作用改变磁芯在线圈中的位置就可以达到
改变电感量的目的。如:磁棒式天线线圈-可变电感线圈,其电感量在 一定范围内可以调节。与可变电容器组成调谐器,用于改变谐振回路的 谐振频率。 3、电感器的主要参数 (1)电感量标称值与误差 电感量表示电感线圈工作能力的大小。电感=磁通/电流 L
变压器也是一种电感器。它是利用两个电感线圈靠近时的互感应现 象工作的。在电路中可以起到电压变换和阻抗变换的作用,是电子产品中 十分常见的元件。 (1)低频变压器 (有两种) 音频变压器:实现阻抗匹配、耦合信号、将信号倒相等。(只有在阻
抗匹配的情况下,音频信号的传输损耗及其失真才能降 到最小。)(20Hz~20KHz) 电压变压器:将220V交流电压升高或降低,变成所需的各种交流电压。 (2)中频变压器(又叫中周) 中周是超外差式收音机和电视机中的重要元件。
例:4N7: 4.7 nH ; 4R7:4.7 μH; 47N:47 nH ; 6R8:6.8 μH 。 其允许偏差也用文字符号表示。
例:±1% ±2% ±5% ±10% ±20% ±30%
FG JK
M
N
(3)数码法:用三位数码表示电感量的标称值。一、二位为有效数, 第三位为倍率,即零的个数,单位为μH。 例:102J: 1000 μH,允许偏差±5%; 183K: 18000 μH,允许偏差±10%;

项目3-电感器和变压器的检测与识别

项目3-电感器和变压器的检测与识别

电子元器件检测与识别
知识1 知识 电感器和变压器的类型与主要参数
• 1.常见电感器和变压器的外型和图形符号 常见电感器和变压器的外型和图形符号
电子元器件检测与识别
常见电感器的外型和图形符号( 图3.1 常见电感器的外型和图形符号(续)
电子元器件检测与识别
知识2 知识
色码电感
电感器和变压器的检测方法
电子元器件检测与识别
色码电感有LG1、LGX、LG400、LG402和LG404共5种 、 色码电感有 、 、 和 共 种 类型,色码电感器的型号及性能如表3.8所示 类型,色码电感器的型号及性能如
型 号 外型尺寸系列 电流组别 电感容量范围
LG1、LGX型(卧式) 、 型 卧式)
φ5,φ6,φ8,φ10,φ15
φ13 φ9 φ5,φ8,φ18
A组 组 A组 组 A组 组 D组 组
LG404型(立式) 型 立式)
电子元器件检测与识别
技能与技巧
小电感的制作方法 在电路制作中,常常买不到合适的小电感, 在电路制作中,常常买不到合适的小电感,这时可以自己制作一 个带磁芯的小电感。 个带磁芯的小电感。 电感的电感量与磁芯的导磁率及尺寸有关。根据常用的电感计算方法, 电感的电感量与磁芯的导磁率及尺寸有关。根据常用的电感计算方法, 当线圈的尺寸、长度、直径以及采用的磁芯材料选定以后, 当线圈的尺寸、长度、直径以及采用的磁芯材料选定以后,则其相应 参数就可以认为是一个确定值,可以看成是常数。 参数就可以认为是一个确定值,可以看成是常数。此时线圈的电感值 仅和其绕组匝数的平方成正比, 仅和其绕组匝数的平方成正比,由此可以得出小电感的计算公式为 L=KW2 式中, 为线圈的匝数 为线圈的匝数; 为电感系数 一般应由磁芯生产厂家提供, 为电感系数, 式中,W为线圈的匝数;K为电感系数,一般应由磁芯生产厂家提供, 其单位为纳亨( )。漆包线的电感系数也是由厂家提供的。 )。漆包线的电感系数也是由厂家提供的 其单位为纳亨(nH)。漆包线的电感系数也是由厂家提供的。如果不 了解漆包线的电感系数K的数值 则可先在磁芯上绕上W1圈 的数值, 了解漆包线的电感系数 的数值,则可先在磁芯上绕上 圈,再用万 用电桥测出其电感量L1,那么,利用K=L1/W12,即可求出该漆包线的 用电桥测出其电感量 ,那么,利用 , 电感系数K值 电感系数 值。 初步制作完毕后,可以用万能电桥边测边调, 初步制作完毕后,可以用万能电桥边测边调,即可达到满意的结 果。 目前市场上有“电感测试仪”销售,价格在200~ 元 目前市场上有“电感测试仪”销售,价格在 ~300元。

电阻 电容 电感基本知识及检测方法

电阻 电容 电感基本知识及检测方法

常用电子元器件(电阻.电容,电感)检测方法与经验元器件的检测是家电维修的一项基本功,如何准确有效地检测元器件的相关参数,判断元器件的是否正常,不是一件千篇一律的事,必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。

特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要,以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验:1 固定电阻器的检测。

A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度,应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度的中段位置,即全刻度起始的20%~80%弧度范围内,以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。

如不相符,超出误差范围,则说明该电阻值变值了。

B 注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其他元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定,但在使用时最好还是用万用表测试一下其实际阻值。

2 水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3 熔断电阻器的检测。

在电路中,当熔断电阻器熔断开路后,可根据经验作出判断:若发现熔断电阻器表面发黑或烧焦,可断定是其负荷过重,通过它的电流超过额定值很多倍所致;如果其表面无任何痕迹而开路,则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断,可借助万用表R×1挡来测量,为保证测量准确,应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大,则说明此熔断电阻器已失效开路,若测得的阻值与标称值相差甚远,表明电阻变值,也不宜再使用。

常用元器件的识别与检测知识精选全文完整版

常用元器件的识别与检测知识精选全文完整版

可编辑修改精选全文完整版常用元器件的识别与检测知识一、电阻的识别与检测:(1)电阻的色环标识:各色环颜色代表的数值(带*号者为五环电阻的标识)环代表允许误差。

精密色环电阻(误差±2%以内)有五个色环,第一、第二、第三个色环代表数值,第四个色环代表倍率,第五个色环代表。

(a)普通色环电阻(b)精密色环电阻方法:面对一个色环电阻,找出金色或银色的一端,并将它朝右,从左开始读色环。

例如第一环是棕色的,第二环是黑色的,第三环是红色的,第四环是金色的,那么它的电阻值是1、0,第三环是添0的个数,这个电阻添2个零,所以它的实际阻值是1000Ω,即1kΩ。

倍乘数就是在有效值的后面添0的个数。

(2)万用表测量电阻值:第一步将万用表档位开关至于合适的档位(通常使指针偏转在1/3~1/2范围);第二步将表笔短接后调零(注意:每次更换档位都要调零);第三步测量。

(3)可变电阻:置万用表欧姆挡于适当量程,先测量电位器两个定片之间的阻值是否与标称值相符,再测动片与任一定片间电阻。

慢慢转动转轴从一个极端向另一个极端,若万用表的指示从0Ω(或标称值) 至标称值(或0Ω)连续变化,且电位器内部无“沙沙”声,则质量完好。

若转动中表针有跳动,说明该电位器存在接触不良故障。

第一位有效数字第二位有效数字倍乘数允许误差第一位有效数字第二位有效数字倍乘数允许误差第三位有效数字二、电容的识别与检测:(1)电解电容器:有极性的电容器,一般容量比较大1uF~10000uF,额定工作电压范围为6.3 V~450 V。

参数(包括极性)一般都直观地标识在外壳。

在电路中极性不能接反。

(2)无极性电容器:常见的有瓷介电容器和涤纶电容器。

(a)瓷介电容(b)涤纶电容(3)电容器主要参数的标注方法:(a)直标法:如:1p2表示1.2pF;1n表示1000pF;10n表示0.01uF;2u2表示2.2uF。

简略方式(不标注单位):9999 ≥有效数字≥1时,单位为pF;有效数字<1时,单位为uF。

如何检测常用电子元器件

如何检测常用电子元器件

如何检测常用电子元器件常用电子元器件是电子设备中最基本的组成部分,可以分为被动元器件和主动元器件两大类。

被动元器件包括电阻、电容、电感和变压器等,主动元器件包括二极管、三极管、场效应管、集成电路等。

为了检测这些常用电子元器件,我们可以采用以下几种方法:1.测试电阻:-使用万用表的电阻档位测量,将被测电阻两端接入电路,测量其电阻值。

-通过电阻色环上的彩色环带,可以判断电阻的阻值范围和精度。

2.测试电容:-使用LCR电桥或LCR万用表测量,将被测电容两端接入电桥或万用表,可以测量电容的容值、电感和电阻等参数。

-使用示波器观察电容的充放电曲线,根据充电时间常数可以计算电容的容值。

3.测试电感:-使用LCR电桥或LCR万用表测量,将被测电感两端接入电桥或万用表,可以测量电感的电阻、电容和电感等参数。

-使用示波器观察电感对交流信号的响应特性,可以判断电感的质量和参数。

4.测试变压器:-使用交流电源和示波器,将待测变压器的输入输出端分别接入电源和示波器,观察输出信号的变化情况,并比较输入输出信号的电压变化比,可以判断变压器的电压变换比和效率。

5.测试二极管:-使用万用表的二极管测试档位,将二极管的正负极分别接入万用表的测试端,根据测试结果可以判断二极管的导通、正向压降、反向电流和反向击穿电压等参数。

-使用示波器观察二极管对交流信号的整流特性。

6.测试三极管或场效应管:-使用万用表的二极管测试档位或特殊的三极管测试装置,将三极管的引脚按照正确的顺序接入测试装置,可以通过测试装置的指示灯或显示屏上的参数值判断三极管的类型、正常工作与否、电流放大倍数等参数。

7.测试集成电路:-使用万用表或逻辑分析仪等设备,根据集成电路的引脚定义和功能手册,将集成电路的引脚接入相应的测试设备,可以对集成电路的电流、电压、时序等参数进行测试,判断其功能是否正常。

在进行电子元器件检测时,需要注意以下几点:-了解被测元器件的参数范围和测试方法,根据具体情况选择合适的测试设备和方法。

常用电子元器件的识别与检测

常用电子元器件的识别与检测

1.2.6电容器的选用
根据电路特点和用途选用
不同电路应该选用不同种类的电容。在电源滤 波和退耦电路中应选用电解电容;在高频电路 和高压电路中应选用瓷介和云母电容;在谐振 电路中可选用云母、陶瓷和有机薄膜等电容器; 用作隔直时可选用纸介、涤纶、云母、电解、 陶瓷等电容器;旁路可以选用涤纶、纸介、陶 瓷、电解等电容。
自举电容:用在自举电路中的电容器称为自举电容,常 用的OTL功率放大器输出级电路采用这种自举电容电路, 以通过正反馈的方式少量提升信号的正半周幅度。
分频电容:在分频电路中的电容器称为分频电容,在音 箱的扬声器分频电路中,使用分频电容电路,以使高频 扬声器工作在高频段,中频扬声器工作在中频段,低频 扬声器工作在低频段。
文字符号法,将数字与特殊符号两者有规律组 合起来表示电阻的主要参数。常见符号有M、K、 R。
数码法,用三位数字表示元件的标称值。从左 至右,前两位表示有效数位,第三位表示 10^n(n=0~8)。当n=9时为特例,表示10^(-1)。 而标志是0或000的电阻器,表示是跳线,阻值 为0Ω。
色标标志法, 对体积很小的 电阻和一些合 成电阻,其阻 值和误差常用 不同颜色的色 环来标注,色 环标志法有四 环和五环两种。 普通电阻一般 用4环表示, 精密电阻用5 环表示。
测 1.12集成电路的识别与检
测 1.13微处理器
1.1电阻元件的识别与检测
1.1.1电阻的分类
按电阻的阻值特性分类 按制造材料分类 按用处分类 按安装方式分类 按功率分类
1.1.2电阻的命名方法及符号
l 用字母表示主称:R—电阻器;W—电位器
l 用字母表示材料:T—碳膜;H—合成膜;P—硼碳膜;U —硅碳膜;C—沉积膜;I—玻璃釉膜;J—金属膜;Y— 氧化膜;S—有机实芯;N—无机实芯;X—线绕;R—热 敏;G—光敏;M—压敏

电阻、电容、电感和变压器的识别与检测

电阻、电容、电感和变压器的识别与检测

精选2021版课件
9
碳膜电阻、金属膜电阻和有机 实芯电阻
碳 膜 电 阻
金属膜电阻精选2021版课件
有机实芯电阻 10
二、电阻的分类、标识和检测
2、电阻的命名
RTX---小型碳膜电阻
电阻 碳膜为材料 小型
RJX---小型金属膜电阻
电阻 金属膜为材料 小型
规则:第1位为主称(R为电阻、W为电位器、M
B.电容
C.电感和变压器
D.开关件、接插件、熔断器
无论信号、电源如何变化,它们都 各自有独立、不变的特性
精选2021版课件
3
各种变压器
精选2021版课件
4
各种变压器
精选2021版课件
5
各种电位器
精选2021版课件
6
各种电位器
精选2021版课件
7
一、常用电子元器件分类
2、有源元器件(称为器件)
按材料分:涤纶、云母、瓷介、电解电容 按用途分:耦合、旁路、隔直、滤波电容 按极性分:有极性(电解电容) 、无极性电
容 按容量是否可变分:固定、半可变 、可
变电容
精选2021版课件
35
各种电容
精选2021版课件
36
各种电容
精选2021版课件
37
三、电容的分类、标识和检测
2、电容的命名方法 CD11---立式电解电容
为敏感电阻),第2位为所用的材料(T为碳膜、 H为合成膜、J为金属膜等),第3位为分类(X 为小型、5为高温)表示用途、特点。
精选2021版课件
11
二、电阻的分类、标识和检测
3、电阻的主要性能参数
A.标称阻值和允许偏差
电阻上标注的阻值
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5、电阻的检测--注意事项
要 正确 选择 万用 表的 量程
精品课件
二、电阻的分类、标识和检测
5、电阻的检测-注意事项
要 正确 选择 万用 表的 量程
精品课件
二、电阻的分类、标识和检测
6、电位器检测
电位器的检测 测量电位器两固定引脚间
的阻值
固定引脚
精品课件
二、电阻的分类、标识和检测
6、电位器检测示例
电 影
精品课件
二、电阻的分类、标识和检测
7 、指针式万用表电阻档使用
选 择 量 程
精品课件
二、电阻的分类、标识和检测
7 、指针式万用表电阻档使用
黑调 表节 棒零 短点 接
调 节 时 红
精品课件
二、电阻的分类、标识和检测
7 、指针式万用表电阻档使用
测 电 阻 时 阻 值 读 取
精品课件
三、电容的分类、标识和检测
三、电容的分类、标识和检测
4、电容参数的标识--直标法
一 种 电 机 用 电 容 器
精品课件
三、电容的分类、标识和检测
4、电容参数的标识--数码表示法
独石电容器 容量为
10×105pF=1μF
精品课件
三、电容的分类、标识和检测
4、电容参数的标识
这是一只钽电容器,电容量多大?
精品课件
三、电容的分类、标识和检测
精品课件
二、电阻的分类、标识和检测
4、电阻参数的标识方法
直标法 文字符号法 色标法
精品课件
直标法---用数字和文字符号在电
阻上直接标出其主要参数
精品课件
直标法示例---用数字和文字符号
在电阻上直接标出其主要参数
水泥电阻,功率、阻值、精度 精品课件
文字符号法
用数字和文字符号或两者有规 律的组合标出主要参数
无论信号、电源如何变化,它们都 各自有独立、不变的特性
精品课件
各种变压器
精品课件
各种变压器
精品课件
各种电位器
精品课件
各种电位器
精品课件
一、常用电子元器件分类
2、有源元器件(称为器件)
半导体器件二极管、三极管源自场效应管集成电路数字集成电路、模拟集成电路 必需有电源才能支持其工作,且输出
取决于输入信号的变化
5、用万用表检测电容
大致判别电容量的大小 一般用于判别1微法以上的电 解电容 检测电容有无漏电、开路、 击穿
精品课件
四、电感和变压器的分类、检测
1、电感的分类
按导磁材料性质分:空心 线圈、磁芯线圈、铜芯线圈
精品课件
二、电阻的分类、标识和检测
1、电阻的分类
按材料分:金属膜、碳膜、合成 膜电阻
按数值是否可变分:固定电阻、 可变电阻、电位器
按用途分:高频、高精度、高温 电阻、光敏电阻、热敏电阻
精品课件
碳膜电阻、金属膜电阻和有机 实芯电阻
碳 膜 电 阻
金属膜电阻 精品课件
有机实芯电阻
二、电阻的分类、标识和检测
电容 低频陶瓷为材料 圆片 规则:第1位表示“电容”,第2位表示材料,
第3位表示分类
精品课件
三、电容的分类、标识和检测
3、电容的主要参数
标称容量和允许偏差 额定工作电压(电容的耐压) 击穿电压 绝缘电阻
精品课件
三、电容的分类、标识和检测
4、电容参数的标识
直标法 文字符号法 数码标识法 色标法
精品课件
精品课件
二、电阻的分类、标识和检测
什么是电阻的额定功率?
在产品标准规定的大气压和 额定温度下,电阻所允许 承受的最大功率。又称标 称功率,单位:瓦(W)
精品课件
二、电阻的分类、标识和检测
什么是电阻的温度系数?
电阻温度系数是 温度每变化1℃时,R1-R2
所引起的电阻值 α=------
的相对变化量, R1(t1-t2) 用α表示。
2、电阻的命名
RTX---小型碳膜电阻
电阻 碳膜为材料 小型
RJX---小型金属膜电阻
电阻 金属膜为材料 小型
规则:第1位为主称(R为电阻、W为电位器、M
为敏感电阻),第2位为所用的材料(T为碳膜、 H为合成膜、J为金属膜等),第3位为分类(X 为小型、5为高温)表示用途、特点。
精品课件
二、电阻的分类、标识和检测
0.12 Ω
表示为 R12
1.2K Ω
表示为 1K2
1.2 Ω Ω2
表示为 1
1.2M Ω
表示为 精品课件
1M2
用数码表示
用三位数码表示电阻阻值
102J:阻值=10×102Ω =1KΩ
差为±5%
J表示允许误
756K:阻值= 75×106=75MΩ
差为±10%
K表示允许误
第1,2位为电阻有精效品课件值,第3位为乘数
5、电阻的检测-示例1
电 影
精品课件
二、电阻的分类、标识和检测
5、电阻的检测-示例2
电 影
精品课件
二、电阻的分类、标识和检测
5、电阻的检测--注意事项
不能 用手 握着 电阻 的两 只引 脚测 量
精品课件
二、电阻的分类、标识和检测
5、电阻的检测--注意事项
正 确 的 握 法
精品课件
二、电阻的分类、标识和检测
实习项目 一
电阻、电容、电 感和变压器的识
别与检测
精品课件
实习前讲授的内容
一、常用电子元器件的分类 二、电阻的分类、标识和检测 三、电容的分类、标识和检测 四、电感的分类、标识和检测 五、变压器的检测
精品课件
一、常用电子元器件分类
1、无源元器件(称为元件)
A.电阻 B.电容 C.电感和变压器 D.开关件、接插件、熔断器
色环符号规定
精品课件
色标法
用颜 色表 示电 阻的 主要 参数
棕色 绿色 红色 金色
5% 1
5
2
电阻的主要参数:
阻值=15×102 欧姆
误差 ±5%
精品课件
二、电阻的分类、标识和检测
5、电阻的检测
普通电阻检测
电阻值检测
读数
选定量程—测量—
电阻故障判定
选定量程—测量— 故障判定 精品课件
二、电阻的分类、标识和检测
1、电容的分类
按材料分:涤纶、云母、瓷介、电解电容 按用途分:耦合、旁路、隔直、滤波电容 按极性分:有极性(电解电容) 、无极性
电容 按容量是否可变分:固定、半可变 、可
变电容
精品课件
各种电容
精品课件
各种电容
精品课件
三、电容的分类、标识和检测
2、电容的命名方法 CD11---立式电解电容
电容 铝电解质为材料 立式 CT1----圆片形低频瓷介电容
3、电阻的主要性能参数
A.标称阻值和允许偏差
电阻上标注的阻值
B.额定功率
C.温度系数
精品课件
二、电阻的分类、标识和检测
什么是电阻的允许偏差?
标称阻值-实际阻值 允许偏差=-------------------------- ×100%
标称阻值 电阻阻值偏差分为三级: Ⅰ级精度即允许±5%的偏差, Ⅱ级精度即允许±10%的偏差, Ⅲ级精度即允许±20%的偏差。
相关文档
最新文档
