开关电源检验规范
开关电源电气性能测试规范
1.0 目的:统一定义本司电源产品的测试方法与标准, 给电源的测试提供一个方法依据, 从而使电源的测试能够正确、准确地进行。
2.0 适用范围:适用于测试工程师、技术员和工程测试人员对本司所有电源类产品的测试验证.3.0 定义略4.0 权责:测试组:测试工程师、技术员对各阶段样机进行测试验证, 并提供测试报告研发组: 针对测试组在测试过程中提出的问题点进行改善.5.0 程序内容:5.1 输入电流5.1.1 测试条件5.1.1.1 输入电压: 下限电压/上限电压/额定电压5.1.1.2 负载: 满载条件5.1.1.3 环境温度: 室温5.1.2 测试设备5.1.2.1 可编程交流源5.1.2.2 精密电子负载5.1.2.3 电参数测试仪5.1.3测试方法与步骤5.1.3.1接线方法请参考下图5.1.3.2 说明: 当DC输入时, 图中Power analyzer(电参数测试仪)用万用表替代测试电流5.1.3.3 依照客户规格输入电压设定AC Source/DC Source的输出电压5.1.3.4 依照客户规格的满载条件设定电子负载带载条件5.1.3.5 开启AC Source 电源输出并确认EUT正常动作后, 直接读取电参数测试仪的电流读值或AC SOURCE上的电流读值即为输入电流值5.1.3.6 DC输入时, 用导线直接将DC Source与EUT连接, 用钳流表量测其输入电流5.1.4 判定标准依照客户规格或开发样机规格书所定的标准判定, 若规格无输入电流测试的判定标准, 则此项测试仅供参考5.1.5 注意事项5.1.5.1 若客户对输入电流之量测条件有特别的要求, 则测试标准条件的设定以客户规格为准5.1.5.2 通常在外部环境为高温, EUT 规定的最低电压输入, EUT满载的条件下, 所测得的电流最大5.1.5.3 电参数测试仪上显示的电流值的精确度要比AC Source 显示的电流值要高,建议用电参数测试仪读取5.2 启动冲击电流5.2.1 测试条件5.2.1.1 通常在高温环境、EUT允许最高的输入电压(AC输入的相位角建议为90℃或270℃)及满载条件下所测得的数值最大5.2.1.2 如客户无特别要求, 本司的测试要求在常温条件下测试5.2.1.3 一般而言, 客户所定的冲击电流规格时通常会分别规定热态及冷态时的最大值, 故量测时严格以客户要求为准5.2.2 测试设备5.2.2.1 可编程交流源5.2.2.2 精密电子负载5.2.2.3 数字示波器5.2.2.4 电流探头5.2.3 测试方法与步骤5.2.3.1 依据下图将仪器和待测物接线.5.2.3.2 依照客户规格输入电压之上下限设定AC Source之电压输出.5.2.3.3 依照客户规格作业温度的高温设定外部环境(Chamber)温度.5.2.3.4 依照客户规格的满载条件设定电子负载条件: 满载.5.2.3.5 连接电流探头与示波器, 设置适当的档位, 将示波器触发设定为Normal捕获冲击电流波形.5.2.3.6 开启AC Source/DC Source 电源瞬间, 示波器所取得的电流波形并判读其最高点的读值为冲击电流, 存储该冲击电流波形5.2.4 判定标准依照客户规格或本司企业标准所定标准判定, 若规格无Inrush current测试标准, 则此测试仅供参考5.2.5 注意事项5.2.5.1 冷机定义为: 当通电后, 该EUT必须断电15分钟后方测试5.2.5.2 热机定义为:热机10分钟以上, 则需要在常温下冷却2小时后方算为冷机5.3 调整率测试5.3.1 测试条件5.3.1.1 输入电压: 上限电压、额定电压、下限电压5.3.1.2 环境温度: 下限工作温度, 室温, 上限工作温度5.3.1.3 负载情况:满载(100%Load), 半载(50%Load);轻载(10%Load);空载(0%Load)5.3.2 测试设备5.3.2.1 可编程交流源5.3.2.2 精密电子负载5.3.2.3 恒温恒湿箱5.3.3 测试方法与步骤.1 依据下图将仪器和待测物接线。
开关电源检测规范标准
B. 在测试时失败或异常,速联系品管负责人或相关人员。
C. 进行此项测试存在危险,检验员在测试中需要特别注意操作安全。
1.2.2 输入浪涌电流(1).测试目的:确保产品在接通电源时,交流回路最大瞬时电流值在标准范围内。
(2).测试条件:a.输入电压为额定输入最大电压,输出为满载状态,测试产品在常温下放置4H以上。
b.测试示意图为:图1c.在交流输入回路中串入无感电阻R0 (R0=0.01Ω),用示波器测量R0在加电峰值时的波形,计算出启动冲击电流,重复测量时必须对电路中储能器件进行放电和热敏电阻冷却后再做测量。
(3). 测试后检验:a.输入冲击电流最大值应小于50倍输入电流的额定值,或由型号产品标准规定。
(4). 备注:A. 检测员严格按照本作业指引进行检验,并作好相关记录,记录表见《综合电气性能测试报告A》。
B. 在测试时失败或异常,速联系品管负责人或相关人员。
1.2.3 输出电压、输入功率、输入功率因素、工作效率(1).测试目的:确保产品的输出电压、输入功率、输入功率因素、工作效率在标准范围内。
(2).测试条件:a.输入电压在额定输入电压范围内变化,一般记录三个点上的数据,即最低输入电压、标称输入电压和最高输入电压。
b.输出为额定负载或空载状态,产品在常温下进行测试。
c.测试示意图为:图2(3). 测试后检验:a.输出电压在额定值的±5%范围内,或由型号产品标准规定。
b.功率因数:不带PFC最小值应大于0.5,带无源PFC最小值应大于0.75,带有源PFC最小值应大于0.8,或由型号产品标准规定。
c.效率:输出总功率与输入总功率之比。
输出电压≤5V η≥65% ;5V<输出电压<12V η≥70%;输出电压≥12V η≥75% ;或由型号产品标准规定。
(4). 备注:A. 检测员严格按照本作业指引进行检验,并作好相关记录,记录表见《综合电气性能测试报告A》。
B. 在测试时失败或异常,速联系品管负责人或相关人员。
开关电源测试规范
开关电源测试规范 (2007-12-22 17:15)分类:电源技术类文章开关电源测试规范一、安全标准检查工作指导 51、高压测试 52、低输入电压产品使用1800VAC作高压测试 53、绝缘测试 54、漏电流测试 55、接地测试 56、输入电流测试 57、输入端的剩余电压 58、各输出端的最大VA 59、异常操作测试 69.2、特低输入电压测试 69.3、特高电压测试 69.4、过载测试 69.5、长时间的过压保护测试 69.6、适配器内可熔断电阻的安全测试 710、异常处理测试 710.1、严格的跌落测试(对于AC适配器) 710.2、严格的震动测试(对于AC适配器) 711、可见的潜在安全问题检查 711.1、输贴片电容的检查 711.2、AC输入线的检查 711.3、DC输出线的检查 711.4、热组件 812、可燃性检查 813、各种检查 813.1、组件检查 813.2、标贴检查 813.3、空间及爬电距离 8二、环境条件测试 81、高温测试 82、低温操作测试 83、高湿操作测试 84、高低温储存循环测试 85、高湿储存测试 86、振动测试 96.1、非工作状态测试 96.2 工作状态振动测试 97、跌落测试 9三、静态工作特性测试 91、输出电压与电流调整范围 (需在高、低、常温下进行测试) 92、效率测试 (高、低、常温三种条件下进行) 103、起机输入电压测试 (高、低、常温三种条件下进行) 104、输入电压临界电测试(高、低、常温三种条件下进行) 105、输出电压电流特性曲线测试 (高,低,常温三种条件下进行) 106、输出共模噪音电压测试 (在规格中有要求才做) 107、可听噪音测试 10四、动态性能测试 101、浪涌电流测试 101.1、室温冷起机 101.2、室温热起机 112、开关机时输出电压过冲与欠冲测试 113、开机延时及输及电压间跟从测试 114、开机维持时间 125、阶跃负载响应测试 (此测试项须进行低温、常温、高温三种条件的测试) 126、POWER GOOD /FAIL TEST 12五、开短路测试 121、测试范围 122、测试标准 133、测试方法(TEST METHOD) 133.1、开短路测试(Open short method) 143.2、在测试过程中和测试后要观察的项目(Utems to observe doing or after open short) 14六、可靠性测试 151、电解电容寿命的检测 152、RUBYCON公司的电容寿命计算公式 163、温升测试 163.1、外壳温升 163.2、零件温升 163.3、火牛温升 173.4、电容温升测试 173.5、高温开关机测试 173.6、MTBF(平均无故障时间计算) 173.7、组件失效率的计算 17七、组件使用率测试工作指导 181、测试范围 182、测试条件 183、用率要求 184、测试方法 184.1、电阻 194.2、电解电容使用率测试 194.3、电容 204.4、陶瓷电容 204.5、晶体三极管和场效应管 204.6、二极管 204.7、稳压二极管 204.8、反激式功率变压器 214.9、正激式功率变压器 214.10、正激式功率镇流器 214.11、##芯镇流器 21八、设计更改评估工作指引 231、目的 232、步骤 232.2、测试计划与时间表 232.3、测试 232.4反馈问题给开发部 242.5报告 242.6结束 25九、保护电路测试工作指引 251、目的 252 、主要使用仪器 253、步骤 253.1、过流保护 253.2、短路保护 253.3、过压保护 263.4、过温保护 263.5、过温保护余量 26十、设计验证工作指引 261、目的 262、范围 263、步骤 263.1、2MVT 273.2、测试计划 273.3、测试 273.4、反馈问题给开发部 283.5、报告 283.6、结束 29十一、电磁兼容测试工作指引 291、目的 292、使用仪器 293、步骤 303.1、传导电磁干扰测试 303.2、辐射电磁干扰测试 313.3、静电放电测试 323.4、谐波电流测试 33十三、电源干扰测试工作指引 34 1目的 342范围 343使用仪器 344步骤 344.1掉电测试 344.2 400HZ的振铃测试 344.3交流电源功率噪声测试 354.4雷击测试 354.5关机后重新开机测试 354.6输入电压不足测试 35十四、机械性能检查工作 361、目的 362、范围 363、使用仪表 364、机械性能检查 36一、安全标准检查工作指导1、高压测试对于class 2类电源(没有接地端)将初级端的L和N边接在一起,将次级端所有的输出0V电压连接.在初、次级之间输入3600Vac电压持续1分钟.标准:漏电流必须小于10mA2、低输入电压产品使用1800Vac作高压测试对于class 1 类电源(带有接地端)连接初级的L和N,将次级端的所有输出、OV电压和地连接在一起,在初级和次级之间输入1800Vac的电压持续1分钟,标准:漏电流必须小于10mA移去初级和地之间的所有Y-cap,只留下初、次级间的Y-cap,将初级端的L和N 连接,迎接次级端所有的输出和0V电压,留下地是态空的.在初级次级之间入3600Vac的电压持续1分钟.低输入电压产品使用1800Vac作高压测试.标准:漏电流必须小于10mA3、绝缘测试将初级端的L和N连接在一起,连接次级端所有的输出、0V电压和地(如果有的话)用500V的兆欧,绝缘表测量初、次级间的阻值.4、漏电流测试在正常高电压输入(120Vac或240Vac)最大负载情况下进行,连接测试电流表于输入端初级回路的火线或零线跟次级回路的0v电压(若有的话)的漏电,如下图所示:标准:对于class2 设备小于0.25mA对于class1 设备小于0.75mA5、接地测试这个测试适用于只有接地端的设备在接地端和接地的任何可接触的金属部分之间输入25A(交流或直流)电流标准:接地端和共它接地端金属之间的电阻值必须小于0.1欧姆6、输入电流测试本测试适用于AC电源在输入电压等于低于正常电压10%(100Vac或200Vac)等于90 Vac或180 Vac,额定最大负载的情况下,测量输入的有效值电流.标准:输入的有效值电流必须低于定的保险丝和电源标贴上的额定输入电流7、输入端的剩余电压本测试只适用于正常值高于0.1uf的X-cap输入一直流电压等于正常高电压(120 Vac或240 Vac)的峰值,也等于170 Vdc 或340 Vdc给输入装置,负载可以是最大或最小值.用存贮示波器测试电源的2个输入端通过的电压关闭直流输入,记录输入端下降的电压波形.标准:输入端电压上8、各输出端的最大VA对于固有的有限功率电源,和输出不是使用在防火外壳内的设备.还包括电源适配器、充电器,在正常和单一组件损坏的情况下能从各输出得到的最大电流和VS(电压必须附合以下情况输出电输出电流最大VAUoc<=20 < =80 <=5Uoc20<UOC<=30&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP ;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&N BSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;<=80&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBS P;&NBSP;&NBSP;<="100">30<UOC<=60&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NB SP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP; &NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;&NBSP;<=150Uoc是无负载的输出电压最大电流为60秒以后的电流,在任何负载包括短路的情况下,电子负载必须调节至从设备得到可能的最大电流.最大电流为100毫秒以后的电流,在任何负载包括短路的情况下,电子负载必须调节至从设备得到可能的最大率.单一组件损坏情况可以下列情况模仿对于次级限制电流的设备:把限流电阻短路,或把电流反溃回路中的组件短路对于没有次级限制电流却有初级制电流的设备,反流电阻短路,或流过电路上的组件开路.对于没有次级和初级限制电流的设备,寻找初级VT (电压*时间)限制回路上的组件.例如输入电压和补尝二极管,从开路/短路测试的结果,检查当这个二极管开路时输出的是否正常,如果正常,则把一稳压二极管开路作为最大输出VA测试的单一损坏情况.开路VT限制电路上的其它零件也可以作为损坏情况,但它不能很快的损坏设备(可检查开路/短路测试结果),并且得到最大输出VA增幅.9、异常操作测试当设备运行时测变压器的最高绕组温度.使用热电偶测量的标准:对于等级A的火牛<140度对于等级E的火牛<155度对于等级B的火牛<165度测试后要检查高压(初级与次级之间3600V,初级与地之间1800V)测试后检查过热区域的症状,如胶壳变型或底版烧黑针对测试(仅对于AC适配器)用毛毯包裹适配器,使设备运行直到温度稳定,须测试最大/最小输入电压,最大负载/输出的四种组合如果被测机关机或温度保险丝断开,把负载或环境温度降低一点再重新测试,寻找最高变压器温度并保持被测机在这个环境2小时.9.2、特低输入电压测试在输入电压为最小、最大负载条件下,慢慢调低输入电压直到输出开始下降,记下此时最低输入电压,用这个输入电压使设备运行直到温度稳定.9.3、特高电压测试在输入电压为300V、最大负载条件下,运行设备直到温度稳定.9.4、过载测试增加输出负载直至输出功率为最大,运行设备直至温度稳定,须测试最大/最小输入电压.9.5、长时间的过压保护测试9.5.1、对于下列过压保护电路A 输出端放稳压管B 输出端放稳压管及低温锡C输出端放稳压管及弹簧样品收量:50台(可用一台机测但要试50个稳压管)对50台机以不同的方法去仿真过压,包括短路光偶之LED 或把输出电压慢慢调高如稳压管坏后没完全短路用产生热使胶壳变型或底版变黑,那么此测试为不及格如果稳压管坏后开路引致输出电压升高于42.4V,或输出电容爆炸,那么这个测试不合格.(如果输出电压升至超过输出电容额定电压的110%,待1/2小时看电容会不会爆炸)9.5.2 其它过压保护样品数量:1台在输入电压为240V/120V,最小负载条件下,调节输出电压,使其增大到恰好过压保护作用之前(例如设备恰好开机之前,或者输出稳压二极管损坏之前)运行设备直到温度稳下9.6、适配器内可熔断电阻的安全测试如有下列问题发生则此测试为不及格有安全相关的问题发生(例如塑料外壳变形)变压温度超过其对电压等级(AB…)于异常环境下之前之温度限制测试后变压器能不能通过高压测试测试方法:把适配器内之开关晶体管C-E或砀效应管D-S短路,输入85Vac,记下电阻的熔断时间及最高变压器温度,再重复输入0VAC,如果没有安全不及格则此测试为及格.如果有安全不及格,记录当时输入电压为F Vac同、除去开关晶体管C-F或场效应管短路,于晶体管C-B间或场效应管D-G间接一电压为4.2*(85-F)Vdc之稳压管,仿真一半坏之晶体管,在适配器输入85VAC如果晶体管或场效应管没有坏或产生@@,认为不及格.10、异常处理测试10.1、严格的跌落测试(对于AC适配器)从足够高的地方(2.0米)跌落设备,总共六个方位,如果发现有以下症状,则视结果为不及格.塑料盒破裂散热片夹(脚位)错乱零件或螺丝松落10.2、严格的震动测试(对于AC适配器)使用能达到地最大加速度地正弦波扫描震动,频率范围10-500赫兹及三格方向,如果出现以下地症状,则测试为不合格:塑料盒破裂散热片夹(脚位)错乱零件或螺丝松落锋利的边缘切进绝缘11、可见的潜在安全问题检查11.1、输贴片电容的检查如果有以下两种情况同时发生,则测试结果为不合格.(贴片电容可降格为电阻,发热及把塑料外盒熔化)贴片电容横跨在输出端塑料盒与贴片电容之间没有屏蔽或绝缘11.2、AC输入线的检查如果以下两种情况同时发生,则视测试为不合格AC输入线存在有机械压力如果联接导线断裂,导线能晃动及桥接初级/次级11.3、DC输出线的检查如果以下两种情况同时发生,则测试为不合格DC输出线存在有机械压力如果联接线断裂,导线能晃动及桥接初级/次级11.4、热组件对于在异常情况下可能变的很热的组件,不可以放在有机会使外壳变软或熔化的地方,检查以下组件:可熔断电阻;输入电感;功率变压器;开关管/场效应管;输出整流管;功率电阻;使用低频率磁芯地共模电感;过压保护电路12、可燃性检查检查塑料外壳,绝缘片,电路底板地可燃性级数.13、各种检查13.1、组件检查检查以下组件已为适当之安规机构认可保险丝;压敏电阻;X电容;Y电容13.2、标贴检查检查标贴上的信息是否这正确用水擦拭标贴地表面15秒,然后用电油擦拭15秒,检查上面的标贴是否擦掉. 用3M600地胶带贴在标贴上30秒,然后在垂直方向去掉胶带,不能有标贴被粘掉.13.3、空间及爬电距离检查电路底板上初级跟次级铜皮之间的最小爬电距离.检查初级零件跟次级零件之间的最小距离及爬电距离.检查电路底板上火线跟中线的最小爬电距离.二、环境条件测试测试之前记下被测试机的重要电气参数,最少在高电压及低电压检查输出电压和纹波.测试之后,当被测机回到环境温度直到干燥再作以下测试:a 检查电气参数并与测试前的数据进行比较,数据应该没有明显差别;b 被测试的外壳和零件应该没有损坏,PCB板不能因过热而变黑,零件没有因过热而变色,一旦有不正常地现象则记录下来1、高温测试将被测机放在没有风的烤箱内,烤箱的温度设为被测机的最高操作温度.最大输出电压,最大负载,开机12h,然后转到最小输入电压最大负载开机12h 2、低温操作测试将被测机放在烤箱内,烤箱的温度设为被测机的最低操作温度最大输入电压,最大负载,开机12h,然后转到最小输入电压最大负载开机12h, 3、高湿操作测试将被测机放在温度为35摄氏度,湿度为90%(或规定的最大湿度)的烤箱最大输入电压,最大负载,开机12h,然后转到最小输入电压最大负载开机12h 4、高低温储存循环测试将被测机放在烤箱内,无需通电,烤箱的温度设为2个小时高温2个小时低温为一循环,统其需要12个循环,5、高湿储存测试将被测机放在烤箱内48小时,无需通电,烤箱设置为被测机的最高温度和90%湿度6、振动测试6.1、非工作状态测试扫描:每分钟10-50-10HZ的正弦波方向:每个方向2个小时包括X、Y、Z轴三个方向振幅:1.5mm测试之后机械上没有明显的损坏;电气上被测机必须根据其规格进行高压测试且测试结果须符合规格被测机须根据其规格进行绝缘测试且测试结果必须符合规格测试之后被测机能正常操作,其电气参数都在规格之内6.2 工作状态振动测试当规格书中有此要求时,则进行该项测试7、跌落测试7.1 非工作状态跌落测试对于交流转换器或充电器,如果规格书中没有规定,则每一个方向跌落一次,高度为1米,跌落在水泥地上,6个面均须测试,此项测度至少须测试2个样机对于无外榖的交流电源供应器或者有外榖的但在使用中是装配在其它系统内的交电源供应器,只有在规格书中有要求才做跌落测试测试之后:机械上没有明显的损坏电气上:被测机必须根据其规格进行高压测试且测试结果须符合规格被测机须根据其规格进行绝缘测试且测试结果须符合其规格测试之后被测机能正常操作,其电气参数都在规格之内7.2 工作状态跌落测试当格书中有此要求时,则进行该项测试三、静态工作特性测试1、输出电压与电流调整范围 (需在高、低、常温下进行测试)对于高温测试,被测机必须带最大负载放在没有风扇及设置在被测机的最高工作温度下的烤箱内开机半小时以上,等到平衡才能进行测试,如果烤箱内有风扇,用一个与温度测试相似的盒子装着被测机.对于低温测试,被测机必须不带负载,放在设置在被测机的最低工作温度下的烤箱内开机半小时经上,顼要进行测试时开机后马上读数,然后尽快关机以便被测机不会顺工作过久而发热.这项测试需要在最商最低输入电压,浪涌,最大最小负载的各种组合条件下进行所有的电压必须在被测机的连接器末端测量,而不是在负载的终端测量子力学从连接器到负载的线上有电流流过,顺此有电压降,在负载的两端测试得到的输出电压会较低)纹波测试有些规格允许在测量纹波时在输出端并联一个10uF的电解电容和0.1uF的陶瓷电容以滤出纹波尖峰.有些规格要求同时测量纹波及其尖峰,在这种情况下示波器探头必须直接到被测机地联机末端,它们之间不能接有其它联机,示波器地接地线必须很短,以防止在接地线上产生尖峰.有些规格定义使用20兆赫兹带宽的示波器测量纹波尖峰.如果没有定义则只检测100兆赫兹的低频纹波和开关纹波,高频尖峰忽略不测. 合格定义:电压及电流调整0-10%,90-100%纹波:90-100%(假设下限为0mV pp)2、效率测试 (高、低、常温三种条件下进行)这项测试必须使用交流电和功率表在最大和最小两重负载下检查效率和输入有效值电流,输入电压为:对于通用电压或者自动输入电压范围的用:90,100,240,265V对于低输入电压范围的用:90,100,120,135V对于高输入电压范围的用:180,200,240,265V测试空载输入功率时,用直流电源可得到较稳定得读数.但如果与客户数据有出入,则可转回交流电测试.数据合格定义范围:0-5%(假设上限为100%)3、起机输入电压测试 (高、低、常温三种条件下进行)载最小负载下,缓慢增加交流输入电压到输出电压载规格之内,记下这个交流输入电压作为起机电压,用最大负载重复这项测试.起机电压除非另有规定,否则必须比在50赫兹的最小输入电压规格低5V4、输入电压临界电测试(高、低、常温三种条件下进行)在正常输入电压下起机调整到最大负载,观察所有输出端得稳癌电压及输出电压,后缓慢降低输入电压到任意意组输出得恩波或输出电压超出得范围,记下这个临界交流输入电压作为电压临界点.除非另有规定,否则必须比在50赫兹的最小输入电压规格低5V5、输出电压电流特性曲线测试 (高,低,常温三种条件下进行)要求被测机能在恒压恒流模式下工作.需要测试电流上调及下调时得VI曲线在最小输入电压下,使输出电压从零逐渐增大,到电流限制后,把输出电压调至零.在不同测试点记录相应电压电流以至能绘出曲线.在最高输入电压重复这项测试. 最小输入电压下,使输出电压从零逐渐增大,到达稳压后,把输出电流调至零.在不同测试点记录相应电压电流以至能绘出曲线.在最高输入电压重复这项测试. 从0V到1v的范围亦须测试.电子负载不能在这么低电压拉电流,用大功率可调代替.6、输出共模噪音电压测试 (在规格中有要求才做)用100兆赫兹带宽示波器测量出零伏端与地端的噪音.示波器的接地线要与被测机地的金属底架相连接.如果被测机是塑料外壳,则接地线必须连接到交流输入插座的接地端.测试最大,最小输入电压及最大,最小负载的所有组合条件.7、可听噪音测试在最小输入电压下,检查被测机空载到满载的过程中不同负载下的可听噪音大小.特别注意恒压与恒流模式俩者之间转换,如果可听到噪音记录下来,用最大输入电压重复这项测试.试用其它输入电压,列出所有组合条件进行测试并记录.收听方法:把耳朵贴近电源供应器,然后对电源供应器通电.听声音有没有区别.四、动态性能测试1、浪涌电流测试1.1、室温冷起机测试之前被测机至少开机30分钟,被测机与浪涌电流测试仪连接起来,浪涌电流测试仪必须设定到最大交流输入电压的峰值,浪涌电流测试仪的电容必须最少是被测机输入电容的20倍.浪涌电流测试仪通过开机向被测机提供电源,通过串联一个0.1欧姆的电阻来观察电流,并用存储示波器来补捉这个浪涌电流波形.1.2、室温热起机在测试之前被测必须用高压满载至少开机1小时,然后关机,迅速放掉输入电容上的电压至10v以下..连接好浪涌电流测试仪,设其电压至最大输入交流电压的峰值.被测机与浪涌电流测度仪连接起来,浪涌电流测试仪必须设定到最大交流输入电压的峰值,浪涌电流测试仪的电容必须到少是被测机输入电容的20倍.浪涌电流测试仪通过开机向被测机提供电源,通过串联一个0.1欧姆的电阻来观察电流,并用存储示波器来补捉这个浪涌电流波形.计算输入暇流的I^2T的值公式:I^2T=(I1^2+I2^2+I1*I2)*T1/3+(I2^2+I3^2+I2*I3)*T2/3根据这个浪涌电流,列出下面这些组件及它的额定I^2T值,这个额定I^2T值必须大于上面测量的I^2T2值.组件额定: I^2T/2T RATING 合格/不合格/Pass/Fail保险丝输入整流二极管热敏电阻2、开关机时输出电压过冲与欠冲测试(此测试项须进行低温.常温.高温三种条件的测试)如果外接电容被定义,那么的负载必须包括及不包括这个外接电容二种情况输入电压/Vin 负载/load 测试/test最大最大开机最大最小开机最小最大开机最小最小开机最小最大关机最小最小关机负载:使用prodigit或自制的电子负载,如果被测机不能起机,则用电阻作为标准负载1>kikusui,电子负载在电压上升10毫秒扣拉电流,因结它实际上是空载起机.2>prodigit 电子负载在电压很低时已能拉最大电流,扎经起机负载很大,3>自制的电子负载有一个可调恒压模式,仅当输出电压最大恒压模式扎设置的电压时才拉电流 ,如果恒压模式暇压很低,自制的电子负载跟prodigit电子负载起机拉电流情况接近,.使用数字存储示波器去补捉输出电压的波形,以便孋开机机时是否存在过冲与你冲丙象,输出电压的过冲不能超过指定范围,如没指下则不应超过电压规格围.3、开机延时及输及电压间跟从测试在做此测试前,开机及把被测机放入扎要求试的温度环境中保持到少30分钟,使被测机温度达到稳定,如果被测开机后需重新开机,需等几分钟,侍电容放电后再测试.注:对于使用负载所前开关机测试一样.用数字存储示波器去捕捉输入电压及输出电压波形,测出从输入电压开始至输出电压到达额值的90%的时间,对于有多组输出的被测机,用存储示波器捕捉一组跟其它各组输出电压波形,测量的时间是从每组输出的额定值的50%到另一组出的额定值的50%.除有特别规定外,这个时间差必须不超过50ms4、开机维持时间把被测机与掉电测试仪连结起来,使得开机波形能够被捕捉,交流开机的时间至最大,设定交流开机时间至少1秒或更大.设定输入电压为额定低端电压,负载最大,用示波器云捕捉当交汉电压关掉时输出电压与便入电压的波形.测量时间是坐交流电压开机的零点到输出电压降至超过其规格范围的点.这企时间即是关要持时间(或掉电维持时间)5、阶跃负载响应测试 (此测试项须进行低温、常温、高温三种条件的测试) 把被测机连接到电子负载并设为恒流模式,设定两个阶跃负载,每一阶跃时间为5毫秒,上升时间为100微秒(到达额定值的90%),用示波器观察输出电压波形. 至少必须测试下列几种组合输入电压负载最大最大⇓◊最小最大最大⇓◊半载最小最大⇓◊最小最小最大⇓◊半载在阶跃负载时,输出电压上的第三个振铃的振幅必须中于第一个振幅的20%,太多的振铃表刖结机是稳定的.对于多组输出的电源供应器,其中一企图出须带一个输出阶跃负载,另外的输出负载须从最小到最大以找坏情况.监探所有出以确定没有超出规格范围或太多的掁铃,6、power good /Fail Test。

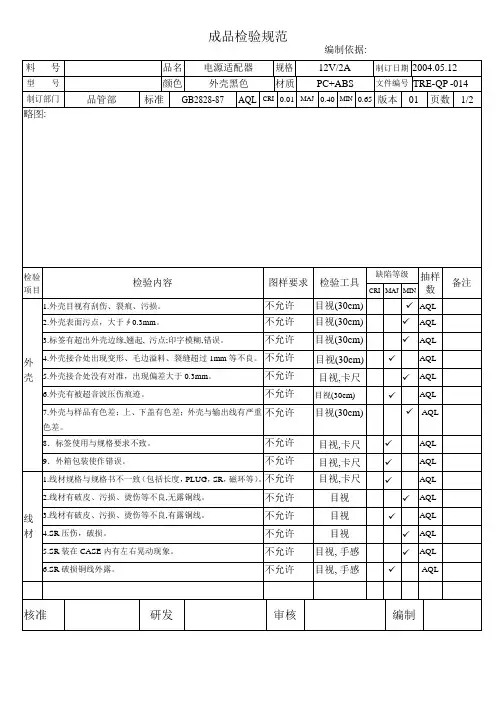

开关电源成品检验规范
AQL
不做记录
输出
1.I=0A时输出电压(11.40V-12.60V)异常。(输入230V/50HZ)
不允许
AQL
记录10PCS
2.I=2A时输出电压(11.40V-12.60V)异常。(输入230V/50HZ)
不允许
AQL
3.纹波/噪声超出240mV。(输入230V/50HZ,满载)
不允许
AQL
0.40
MIN
0.65
版本
00
页数
2/2
检验
项目
检验内容
图样要求
检验工具
缺陷等级
抽样数
备注
CRI
MAJ
MIN
PLUG
1.P LUG规格与技术文件不一致。
不允许
目视,卡尺
AQL
2.P LUG不洁(可擦拭)。
不允许
目视,手感
AQL
3.P LUG氧化,造成接触不良。
不允许
目视,手感
AQL
4.PLUG有刮伤至露铜。
备注
CRI
MAJ
MIN
外
壳
1.外壳目视有刮伤、裂痕、污损。
不允许
目视(30cm)
AQL
2.外壳表面污点,大于∮0.3mm。
不允许
目视(30cm)
AQL
3.标签有超出外壳边缘,翘起,污点;印字模糊,错误。
不允许
目视(30cm)
AQL
4.外壳接合处出现变形、毛边溢料、裂缝超过1mm等不良。
不允许
目视(30cm)
不允许
目视,手感
AQL
AC PIN
1.AC插PIN有歪斜,变形现象。
不允许
开关电源检验规范.
开关电源检验规范.1、⽬的通过进⾏相关的测试检验评估,确保产品符合安规及品质要求。
2、适⽤范围适⽤于本公司所开发/设计的所有开关电源产品。
3、检验所⽤仪器与设备检验所需的设备均须为校验合格的设备,其精度必须⾼于测试所要求的精度⾄少⼀位。
4、检验试验的⼀般条件4.1 检验试验的环境要求如⽆特殊要求,则试验应在下列环境条件下进⾏:环境温度:20 ~ 30℃;相对湿度:35% ~ 75%;⼤⽓压⼒:70 ~ 106KPa。
4.2 检验⽅法各检验项⽬内有检验⽅法,具体的检验操作⽅法参考《检验作业指导书》。
5、检验基本原则及判定准则5.1 检验基本原则5.1.1 以《检验规范》、《产品规格书》依据,以测试数据为准则。
5.1.2 检验过程中若发现问题⽐较严重且⽐较多,需⽴即停⽌并及时向上级汇报。
5.1.3 检验过程中,若抽样产品出现问题,但不影响测试的正常进⾏,则需测完样机的全部项⽬。
5.2 不合格项⽬分类5.2.1 致命问题安规测试不合格;导致电源损坏的所有项⽬。
5.2.2 严重问题技术指标未达到规格的要求;抗⼲扰性指标未达到规格要求。
5.2.3 ⼀般问题测试中指标的裕量不⾜。
5.2.4 讨论问题研究性测试未合格项⽬;产品规格书中未界定的项⽬。
修改记录版次修订⽇期批准审核编写唐恿2012.3.36、检验试验项⽬说明:以下检验⽅法,参照IEC 、GB 、CE 、UL 等标准的通⽤检验⽅法;检验项⽬以产品规格书规定的为准,产品规格书有要求的项⽬为必检项⽬,产品规格书未要求的项⽬可不检验;检验条件如果产品规格书有规定,则以产品规格书为准;当客户对检验项⽬和检验⽅法等有特别要求时,以客户的要求为准。
输⼊全电压范围是指输⼊由最低输⼊电压到最⾼输⼊电压连续调节,但数据只需记录最低输⼊电压,额定输⼊电压,最⾼输⼊电压的情况。
输出全负载范围是指输出负载由最⼩负载到额定负载连续调节,但数据只需记录最⼩负载,半载,额定负载的情况。
开关电源系列成品检验规范
√
试验项目
试验要求
测量方法
抽样频次/数量 判定结果
产品解剖检查
检查产品内部结构的电子元件和所用 材料要符合客户承认书要求
目视
1Lot/ n=1pc
AC=0
跌落试验
按客户承认书要求
按产品试验规范(文件编码:E0-3375)要求执行
1Lot/ n=3pcs
AC=0 AC=0 AC=0
AC-0
文件编码 制订部门 标题 开关电源系列成品检验规范
数目>1
错贴、漏贴或位置贴错
1、在正常光线下,光度为40W-
铭牌
铭牌面边翘起,逾越铭牌张贴范围或铭牌 100W的光照下,人眼与被检查
与边缘的间隙宽度>0.3mm
物体的距离为30cm,时间≤5秒
铭牌字唛残 缺
数目>2
宽度>0.1mm
2、厚薄规 3、角度尺
铭牌颜色 与样品比对>2个色差
3、游标卡尺
4、目视
带颜色导线排列顺序与SPEC不一样
5、透明胶片黑点标准量片 6、色板比对卡
AC输入插头的外观标准
√ √ √ √
√ √
√ √ √ √
√
√ √ √ √
√ √
√ √
√ √
√ √
备注
电镀不良 (含DC 头)
光泽度
露出底金属,电镀层起泡、氧化、脱落 、黄斑等不良
AC、DC插头光亮,不应有发黑,符合 SAEAC要求
铭牌字体粗 细、黑点、 杂质、油污
黑点数目>2 >1
面积>0.1mm2或油污 数目
5、透明胶片黑点标准量片 6、色板比对卡
印字
漏印、错印、印字后毛边模糊无法辨认 、印字歪斜角度≥30 ;印字内容与规格 要求不一致
开关电源进料检验标准
开关电源进料检验标准一、引言。
开关电源是现代电子产品中常见的一种电源供应方式,其稳定性和安全性对产品的质量和可靠性有着至关重要的影响。
而开关电源的进料检验标准则是保证产品质量的重要环节之一。
本文将就开关电源进料检验标准进行详细介绍,以期为相关从业人员提供参考。
二、外观检查。
1. 外壳,外壳应完好无损,无明显变形或破损。
2. 接线端子,接线端子应牢固,无松动现象。
3. 标签,产品标签应清晰可见,标注内容准确无误。
三、功能检查。
1. 输入电压范围,检查开关电源的输入电压范围是否符合产品规格要求。
2. 输出电压稳定性,在不同负载情况下,检查输出电压的稳定性是否符合要求。
3. 过压保护,通过外部施加过压情况,检查开关电源的过压保护功能是否正常。
4. 短路保护,模拟短路情况,检查开关电源的短路保护功能是否可靠。
5. 过载保护,在超负载情况下,检查开关电源的过载保护功能是否有效。
四、安全性能检查。
1. 绝缘电阻,检查开关电源的绝缘电阻是否符合安全标准要求。
2. 接地测试,测试开关电源的接地是否良好,以确保产品的安全性。
3. 绝缘强度,进行绝缘强度测试,检查开关电源的绝缘是否能够承受额定电压。
五、环境适应性检查。
1. 温度适应性,在不同温度条件下,检查开关电源的工作性能是否受影响。
2. 湿度适应性,在高湿度环境下,检查开关电源的工作性能是否受影响。
3. 震动适应性,进行震动测试,检查开关电源在震动环境下的可靠性。
六、结论。
开关电源作为电子产品中不可或缺的部分,其进料检验标准对产品质量和安全性有着重要的影响。
通过严格按照上述检查项目进行检验,可以确保开关电源的质量和性能符合标准要求,从而保障产品的可靠性和安全性。
希望本文所述内容能够对相关从业人员有所帮助,提升产品质量和市场竞争力。
开关电源进料检验标准
开关电源进料检验标准一、引言。
开关电源是现代电子设备中不可或缺的部分,其质量直接影响到设备的稳定性和安全性。
为了确保开关电源的质量,进料检验是至关重要的环节。
本文将从进料检验的标准、方法和要点等方面进行详细介绍。
二、进料检验标准。
1. 外观检验。
外观检验是进料检验的第一步,应对开关电源的外壳、连接线、标识等进行检查。
外壳应无明显变形、裂纹、破损等现象,连接线应完好无损,标识应清晰可见。
2. 尺寸检验。
尺寸检验是为了确保开关电源符合设计要求,应对外形尺寸、安装孔距、连接端子等进行准确测量,确保符合技术要求。
3. 电气性能检验。
电气性能检验是进料检验的核心内容,应对输入电压、输出电压、负载能力、静态功耗等进行全面测试,确保电源的性能稳定可靠。
4. 环境适应性检验。
环境适应性检验是为了确保开关电源在不同环境条件下能够正常工作,应对温度、湿度、震动、冲击等进行测试,确保电源能够适应各种复杂环境。
5. 安全性能检验。
安全性能检验是为了确保开关电源在使用过程中不会对人身和设备造成危害,应对绝缘电阻、漏电流、过载保护等进行测试,确保安全可靠。
三、进料检验方法。
1. 外观检验方法。
采用目测方法和外观尺寸测量仪进行检验,对外壳、连接线、标识等进行全面检查。
2. 尺寸检验方法。
采用卡尺、游标卡尺等工具进行尺寸测量,确保尺寸符合技术要求。
3. 电气性能检验方法。
采用数字电压表、电流表、负载仪等仪器进行测试,记录输入电压、输出电压、负载能力等数据。
4. 环境适应性检验方法。
采用恒温恒湿箱、振动台等设备进行测试,模拟各种复杂环境条件,对电源进行全面检验。
5. 安全性能检验方法。
采用绝缘电阻测试仪、漏电流测试仪等设备进行测试,确保电源的安全性能符合标准要求。
四、进料检验要点。
1. 严格按照标准要求进行检验,确保每一项指标都符合要求。
2. 采用专业仪器进行测试,确保数据准确可靠。
3. 对检验结果进行详细记录和归档,确保溯源可追溯。
开关电源成品检验规范
包装多装、少装
包装材料/方法与要求不符
包装检查 漏贴OQC合格标签和环保标签
1、扫描仪 2、目视
外箱标识与出货单不符
所有外箱条形码按AQL作抽样扫描确认,扫描 内容须与实际内容符合
√ √
√
√ √ √ √ √ √ √ √ √ √
√ √ √
球压试验
样品承认书
开关电源成品检验规范
文 件
目 1、 的
为 适
2、 用 适 用 职
3、 责 3. 装 13. 配 O 2 Q并 3. 做 QE 3、
定 4、 义
致 命 严 重
出电 轻 微
差检 5、 验
检查项目
检验依据文件
耐压检查 绝缘电阻
样品承认书 样品承认书
检验方法
不合格类别
致 严轻 命 重微
√
按照F3A250V耐压绝缘测
电源线破皮、污损、烫伤、露铜 等
线材规格与规格书不一致 电源线与
插脚 插脚类型不符合安规标准
插脚电镀部份起泡、氧化、露底 等
落地测试有异物,即敲击后有异 物
产品内异 物检查
异物
落地后有异物,异物为金属物 1、摇动产品本体,距离 耳边6cm内换动听声音判
落地后有异物,异物为非金属物 定其内有无异物或松动 直径>4×0.5mm2
6.2 判定为不合格,OQC通知生产部进行返工,返工后重新检查
7.表《格 成 《 O《 产
制定:仵帅
审核:
批准:
上下壳装配段差≥0.3mm间隙≥ 0.2mm
铭牌内容需与规格要求一致
√ √ √
产品外观 检查
铭牌
不可漏贴、错贴或贴的位置不对
电源类(电池、开关电源等)进厂检验规程
附件
目测
极柱紧固件、连接铜片是否齐全完好;导电部分绝缘部件是否可靠。
符合打“√”不符合打“×”
说明:1.锂电池检验完毕后,应对电极导体进行绝缘防护处理,或恢复入场时包装。
2.同一批次数量小于500只,容量只抽5只;若大于500只,抽检10只。
3.对于额定容量在10Ah-100Ah之间的锂电池,应附有效期内的安标备案证书的复印件。
4.各文件所提供的信息应当与锂电池实际反映的信息相一致。
符合打“√”不符合打“×”
2
外观、标识
目测
1.锂电池极性标识清楚、不漏液、不膨胀
2.电池的名称规格型号应有明显的标识
符合打“√”不符合打“×”
3
尺寸
使用钢直尺测量电池的厚度、宽度、高度(不含螺钉)极柱间距。
容量≥4AH
填写实际数值
在范围内则判定单项“合格”,否则判定“不合格”
电池内阻测量
A、每批次抽取2只电池,容量测量完后用1C充电90分钟,电池搁置30分钟;
B、用万用表测量开路电压V,串接直流电流表与滑线变阻器,滑线变阻器调整为100Ω,电池串接到其中测得电流值I,则电池内阻为:R=(V-100I)/I
内阻≤2mΩ
符合打“√”不符合打“×”
6
容量(Ah)
1.使用锂电池充电机以0.1C电流充电,电压设定3.5V。
2.充电完成后,以0.1C电流放点,放点开始是用秒表计时。放点至2.7V停止放电并停止计时。
3.容量等于放电电流与放电时间的乘积。
实际容量应在额定容量的±5%范围内
符合打“√”不符合打“×”
填写实际数值
在范围内则判定单项“合格”,否则判定“不合格”
输出电流
A、用调压器给开关电源供AC127V;
开关电源来料检验规范
b. 有上述不良现象,但不影响产品的性能、作业性及可靠性。
判定工具:目视检验。
目测
各外包装及最小包装
3
其
他
记录生产日期:
每批次均需记录制造商规格、生产日期(或周期)备查,来料时生产日期不可超过2年。
判定工具:目视检验。
目测
各外包装及最小包装
开关电源来料检验
检验人: 日期:
项次
检验项目
检验依据
检验工具
抽样数
是否合格
1பைடு நூலகம்
证书的有效性
证书检测过期不能接受
检测证书
2
外观检验
1核对样品
检查来料是否与样品一致。
2安规标识
1).产品表面的安规标识是否与承认书一致。
2).安规标识残缺,模糊
a. 不可辨认.
b. 尚可辨认。
3外观容许度
检查产品本体是否有破损,变形,塑胶部分有无批锋、破损、缺胶、变形,端子、插头等是否有破损,批锋、氧化,脏污、有异物覆盖等不良。
常规开关电源检验测试规范标准
常规开关电源测试规范一、概述本文主要阐述了开关电源必须通过一系列的测试,使其符合所有功能规格、保护特性、安规(如UL、CSA、VDE、DEMKO、SEMKO,长城等之耐压、抗燃、漏电流、接地等安全规格)、电磁兼容(如FCC、CE等之传导与幅射干扰)、可靠性(如老化寿命测试)、及其他特定要求等。
测试开关电源是否通过设计指标,需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。
下面是开关电源一些测试项目:1.功能(Functions)测试:·电压调整率测试(Line Regulation Test)·负载调整率测试(Load Regulation Test)·输出纹波及噪声测试(Output Ripple & Noise Test)·功率因数和效率测试(Power Faction & Efficiency Test)·能效测试(Energy Efficiency Test)·上升时间测试(Rise Time Test)·下降时间测试(Fall Time Test)·开机延迟时间测试(Turn On Delay Time Test)·关机保持时间测试(Hold Up Time Test)·输出过冲幅度测试(Output Overshoot Test)·输出暂态响应测试(Output Transient Response Test)2.保护动作(Protections)测试:·过电压保护(OVP, Over Voltage Protection)·短路保护(Short Circuit Protection)·过电流保护(OCP, Over Current Protection)3.安全(Safety)规格测试:·输入电流、漏电电流等·耐压绝缘: 电源输入对地,电源输出对地;电路板线路须有安全间距。
开关电源测试规范(完整版)
开关电源功能测试之基本项目2007-09-27 14:05开关电源功能测试之基本项目一、输出电压调整:当制造开关电源时,第一个测试步骤为将输出电压调整至规格范围内。
此步骤完成后才能确保后续的规格能够符合。
通常,当调整输出电压时,将输入交流电压设定为正常值(115Vac或230Vac),并且将输出电流设定为正常值或满载电流,然後以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位於要求之范围内。
二、电源调整率:电源调整率的定义为电源供应器於输入电压变化时提供其稳定输出电压的能力。
此项测试系用来验证电源供应器在最恶劣之电源电压环境下,如夏天之中午(因气温高,用电需求量最大)其电源电压最低;又如冬天之晚上(因气温低,用电需求量最小)其电源电压最高。
在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。
为精确测量电源调整率,需要下列之设备:·能提供可变电压能力的电源,至少能提供待测电源供应器的最低到最高之输入电压范围,(KIKUSUI PCR系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源,0---400V DC的直流电源)。
·一个均方根值交流电压表来测量输入电源电压,众多的数字功率计能精确计量V A W PF。
·一个精密直流电压表,具备至少高於待测物调整率十倍以上,一般应用5位以上高精度数字表。
·连接至待测物输出的可变电子负载。
*测试步骤如下:於待测电源供应器以正常输入电压及负载状况下热机稳定後,分别於低输入电压(Min),正常输入电压(Normal),及高输入电压(Max)下测量并记录其输出电压值。
电源调整率通常以一正常之固定负载(Nominal Load)下,由输入电压变化所造成其输出电压偏差率(deviation)的百分比,如下列公式所示:V0(max)-V0(min) / V0(normal)电源调整率亦可用下列方式表示之:於输入电压变化下,其输出电压之偏差量须於规定之上下限范围内,即输出电压之上下限绝对值以内。
开关电源测试总规范
➢ 输入启动冲击电流:也叫浪涌电流,当输入电压按规定时间间隔接通
或断开时,输入电流达到稳定状态前所通过的最大瞬时电流
➢ 功率因数:交流输入有功功率与交流输入实在功率之比为功率因数 ➢ 稳压精度:也叫输出电压精度或电压可变率,是在出现改变输出电压
的因素时,输出电压的变动量与额定输出电压的百分比 ➢ 纹波:是出现在输出端子间的一种与输入频率和开关转换频率同步的
➢ 判断标准:标准要求电源产品的电压调整率应不超过输出电压整定值 的±0.1%,具体要求的值可参考产品规格书。
负载调整率
➢ 测试说明:负载调整率为输入电压为额定值时,输出负载在全范围变 化引起输出电压波动不应超过一定的范围。
➢ 测试方法:输入电压取额定值输入时,输出负载分别带最小载、半载 和满载时,记录三组输出电压值(U1、U0、U2),然后根据计算公 式:负载调整率={(U- U0)/U0}×100% 得出被测电源的负载调整率, 公式中‘U’为U1和U2相对于U0变化最大的值。
纹波与噪声
➢ 测试说明:纹波是指电源输出端上叠加的一种与输入频率和开关转换 频率同步的成分;噪声是指出现在输出端子间纹波以外的一种高频杂 音。下图为开关电源的纹波噪声示意图:
纹波噪声
噪声
纹波
输入工频周期
图3.开关电源的纹波噪声示意图
➢ 测试方法:被测电源在额定输入电压和额定输出负载时,用示波器检测叠加 在直流输出端的纹波噪声。
➢ 判断标准:标准要求电源在0~20MHZ频带内,其纹波噪声应小于或等于 200mv。具体要求的数值可参考产品规格书。
输出电压调节范围和输出过欠压保护 ➢ 测试说明:此项测试内容为根据客户要求和需要而增加的一项测试项目,具
体的设定值也是根据客户要求来设定的。 ➢ 测试方法:被测电源在额定输入电压和50%额定输出负载的条件下,调节输
开关电源成品检验规范(参考Word)
5.3QA对经过测试检验的批量产品做相应的标识,以追踪并管制该批产品的品质状况;
2.0适用范围:
本工作指引适用于电源供应器的成品品质控制。
3.0责任:
3.1QA负责依《抽样检验作业指导书》、《QA工作指引》、《生产工令单》或客户特殊要求等对每批成品进行抽样检验与判定,对成品的缺失提出处理,必要时依有关文件提出《纠正与预防行动报告》。
3.2 品保主管负责对QA提出的缺失与其他部门协商,必要时采邓纠正预防行动。
3.3技术部必要时协同品保部主管对QA提出的缺失进行分析处理.
3.4生产部负责成品的送检,纠正与预防行动的实施.
4.0定义:
4.1QA---制程品的品质保证
4.2目视标准:在40W日光灯的光源下,被检品距光源60CM,目视距离30CM,以正视或45度斜视暇疵,目视5—10秒不易看到为合格.
4.3严重缺点:critical defect凡有危害产品本身或其它产品的使用及对人身安全有隐患的缺点,用CRI表示:
5.8相关部门在进行纠正措施时须明确反工的具体方法和临时的改善措施,品保主管须对返工方法按改善措施作确认.
5.9 生产部按照返工指示对QA判定拒收的不合格批全数返工,返工合格后再次送QA抽检,直至QA抽检合格方可入库\出货.
5.10QA在抽检过程中如同一产品在一个月内连续2次发生主要缺点并为同一问题,品保部主管应召集技术部,生产部等相关人员作专案检讨,研拟改善对策,QA对处理结果进行追踪,并将追踪结果向总经理呈报.
(完整版)开关电源测试规范.doc
开关电源测试规范第一部分:电源指标的概念、定义一.描述输入电压影响输出电压的几个指标形式。
1.绝对稳压系数。
A.绝对稳压系数:表示负载不变时,稳压电源输出直流变化量△U0 与输入电网变化量△ Ui 之比。
既:K=△U0/△Ui 。
B.相对稳压系数:表示负载不变时,稳压器输出直流电压Uo 的相对变化量△Uo 与输出电网 Ui 的相对变化量△ Ui 之比。
急:S=△Uo/Uo /△Ui/Ui2.电网调整率。
它表示输入电网电压由额定值变化 +-10%时,稳压电源输出电压的相对变化量,有时也以绝对值表示。
3.电压稳定度。
负载电流保持为额定范围内的任何值,输入电压在规定的范围内变化所引起的输出电压相对变化△ Uo/Uo(百分值),称为稳压器的电压稳定度。
二.负载对输出电压影响的几种指标形式。
1.负载调整率(也称电流调整率)。
在额定电网电压下,负载电流从零变化到最大时,输出电压的最大相对变化量,常用百分数表示,有时也用绝对变化量表示。
2.输出电阻(也称等效内阻或内阻)。
在额定电网电压下,由于负载电流变化△ IL 引起输出电压变化△ Uo,则输出电阻为Ro=|△Uo/△IL| 欧。
三.纹波电压的几个指标形式。
1.最大纹波电压。
在额定输出电压和负载电流下,输出电压的纹波(包括噪声)的绝对值的大小,通常以峰峰值或有效值表示。
2.纹波系数Y(%)。
在额定负载电流下,输出纹波电压的有效值Urms与输出直流电压Uo之比,既y=Umrs/Uo x100%3.纹波电压抑制比。
在规定的纹波频率(例如 50HZ)下,输出电压中的纹波电压 Ui~ 与输出电压中的纹波电压 Uo~之比,即:纹波电压抑制比 =Ui~/Uo~。
这里声明一下:噪声不同于纹波。
纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分,用峰 - 峰( peak to peak)值表示,一般在输出电压的 0.5% 以下;噪声是出现在输出端子间的纹波以外的一种高频成分,也用峰 - 峰(peak to peak)值表示,一般在输出电压的 1%左右。
开关电源电气性能测试规范
开关电源电气性能测试规范1. 引言开关电源是现代电子设备中常用的电源供应器件,它广泛应用于计算机、通信设备、工业控制以及各种电子产品中。
为了保证开关电源的正常运行和安全性能,对其进行电气性能测试是非常重要的。
本文档旨在提供开关电源电气性能测试规范,确保测试的准确性和一致性。
该规范适用于各种类型和功率范围的开关电源。
2. 测试项目开关电源的电气性能测试包括以下主要项目:2.1 输入特性在输入电压、频率、电流等方面进行测试,以确保开关电源在不同输入条件下工作正常。
2.2 输出特性在输出电压、电流、纹波等方面进行测试,以评估开关电源的输出稳定性和质量。
2.3 效率测试测试开关电源的转换效率,以评估其能量转换效率和功耗情况。
2.4 过载保护测试开关电源在过载状态下的保护能力,确定其过载保护触发点和保护时间。
2.5 脉冲测试测试开关电源在输入和输出瞬态负载变化时的响应能力,以评估其稳定性和响应时间。
2.6 电源压降测试开关电源在负载变化时的输出电压变化情况,以评估其稳定性和电压恢复时间。
3. 测试设备和仪器进行开关电源电气性能测试需要以下设备和仪器:•直流电源供应器•交流电源模拟器•电流负载模块•示波器•多用途电力仪表•温湿度计4. 测试方法按照以下步骤进行开关电源电气性能测试:4.1 系统准备连接所需的测试设备和仪器,并确保其正常工作。
根据开关电源的输入和输出要求,调整直流电源供应器和交流电源模拟器的参数。
4.2 输入特性测试设置输入电压和频率,通过直流电源供应器或交流电源模拟器提供输入电源,并使用多用途电力仪表测量输入电压、电流和频率等参数。
4.3 输出特性测试连接开关电源的输出端口到电流负载模块,根据要求设置电流负载。
使用示波器和多用途电力仪表测量输出电压、电流、纹波等参数。
4.4 效率测试根据开关电源的负载要求,设置合适的输出负载。
通过测量输入功率和输出功率,计算开关电源的转换效率。
4.5 过载保护测试逐渐增加输出负载,直至开关电源触发过载保护。
电源开关适配器检验标准及规范
4.1电气特性:4.2安规要求:4.2.1高压测试初级对次级 : 3000Vrms 持续60秒,最大漏电流3.5mA。
4.2.2绝缘电阻初级对次级施加500V直流电压1分钟,绝缘电阻应不小于20MΩ。
4.2.3输入泄漏电流: 接触电流电源电压为264Vac/50Hz时,泄漏电流小于0.25mA。
4.2.4国标要符合CCC GB4943-2001并认证。
4.3 使用及贮存环境:4.3.1 温度范围工作温度0℃~ +40 ℃储藏温度-40℃~ +70 ℃4.4.1跌落试验将实验样品不包装放置在高度为1米高的平面上, 让其自由跌落到混泥面上,对样品每个面跌落2次,6个面总共12次,实验结束后进行外观及性能检查,适配器无裂缝(裂开),无部件松动;电气测试后,各项电气指标能达到要求。
4.4.2振动试验将实验样品不包装固定在振动台上,按下列要求完成试验:实验样品不通电,振动频率为10Hz - 55Hz-10Hz,振幅为0.35mm,按X、Y、Z三个轴线方向各扫描5次,每个轴向持续时间为30分钟,实验结束后实验样品不出现视觉上的损坏(退化),电气性能符合要求。
4.4.3冲击试验4.4.3.1工作状态:加速度:100m/s²,半正弦波, 脉冲持续时间:11ms,冲击方向:三个轴、六个方向。
4.4.3.2不工作:加速度:400m/s²半正弦波,脉冲持续时间:11ms,冲击方向:三个轴、六个方向。
4.4.3.3与7.3.2分别实验结束后实验样品不出现视觉上的损坏(退化),电气性能符合要求。
4.5 盐雾试验将实验样品不包装置于温度为+35°C,盐水浓度为5%的盐雾试验设备中连续喷雾24小时后,用流动水洗去表面盐沉积物,放置在常温下8小时后,适配器外露金属件及电镀件无腐蚀生锈现象。
4.6平均无故障时间(MTBF)50000小时4.7 模拟环境测试4.7.1低温存储将实验样品不包装放入-40℃的低温实验箱中,持续时间16小时后,将样品取出放于常温下恢复2小时后,样品应无损外观,各项性能指标符合要求。
开关电源电气性能测试规范
开关电源电气性能测试规范随着市场上数字电子设备的广泛应用,开关电源也越来越受到重视。
开关电源的电气性能测试规范也由此应运而生,旨在确保开关电源能够在各种条件下正常工作,以保障用户的安全与舒适。
一、测试项电气性能测试规范中的测试项主要包括了以下方面:1.输入电流:测试开关电源在额定输入电压和空载状态下消耗的电流。
这一测试项旨在检测开关电源的空载损耗和输入电源的压降能力。
2.输出电压:测试开关电源在额定负载下输出的电压是否稳定。
开关电源的输出电压稳定性是影响其可靠性的一个重要指标。
3.输出电流:测试开关电源在额定输出电压下所能提供的最大输出电流。
这一指标是在选择开关电源时需要重点关注的参数之一。
4.静态效率:测试开关电源工作负载的效率,用以衡量开关电源节能的能力。
这一测试项通常还会受到不同工作条件的影响。
5.温升:测试开关电源在工作状态下的温度升高情况。
这是检测开关电源工作可靠性的一个重要参数。
6.噪音:测试开关电源工作时的噪音水平,保证其在正常使用时不会影响到用户的舒适度。
二、测试方法为了确保测试的准确性和可靠性,需要采用适当的测试方法。
电气性能测试规范中的测试方法主要包括了以下几点:1.测试环境必须处于标准大气压下,温度控制在25℃±5℃范围内,湿度控制在50%±10%范围内。
这一条件的保证可以保证测试结果的可靠性,并清楚地反映出设备的真实条件。
2.测试设备必须合乎国家相关规定,包括仪器的灵敏度、分辨率等各项技术指标要求。
这一条件可以保证测试结果的准确性,也能够让测试数据更加可靠。
3.测试时应控制电气源电压、输出电流设置、负载等各个因素,并仔细记录测试细节和结果。
这样可以保证测试的全面性、系统性和可重复性,验证测试得到的结果是否与规范要求一致。
三、测试结果在测试过程中,需要将测试得到的结果逐一记录下来,并进行汇总。
测试结果是整个测试的输出,也是检验开关电源电气性能是否达标的重要依据。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

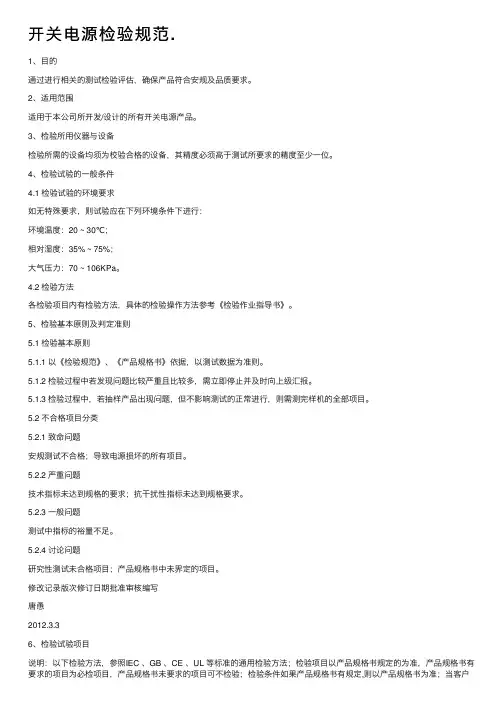

开关电源检验规范
1、目的
通过进行相关的测试检验评估,确保产品符合安规及品质要求。
2、适用范围
适用于本公司所开发/设计的所有开关电源产品。
3、检验所用仪器与设备
检验所需的设备均须为校验合格的设备,其精度必须高于测试所要求的精度至少一位。
4、检验试验的一般条件
4.1 检验试验的环境要求
如无特殊要求,则试验应在下列环境条件下进行:
环境温度:20 ~ 30℃;
相对湿度:35% ~ 75%;
大气压力:70 ~ 106KPa。
4.2 检验方法
各检验项目内有检验方法,具体的检验操作方法参考《检验作业指导书》。
5、检验基本原则及判定准则
5.1 检验基本原则
5.1.1 以《检验规范》、《产品规格书》依据,以测试数据为准则。
5.1.2 检验过程中若发现问题比较严重且比较多,需立即停止并及时向上级汇报。
5.1.3 检验过程中,若抽样产品出现问题,但不影响测试的正常进行,则需测完样机的全部项目。
5.2 不合格项目分类
5.2.1 致命问题
安规测试不合格;导致电源损坏的所有项目。
5.2.2 严重问题
技术指标未达到规格的要求;抗干扰性指标未达到规格要求。
5.2.3 一般问题
测试中指标的裕量不足。
5.2.4 讨论问题
研究性测试未合格项目;产品规格书中未界定的项目。
6、检验试验项目
说明:以下检验方法,参照IEC、GB、CE、UL等标准的通用检验方法;检验项目以产品规格书规定的为准,产品规格书有要求的项目为必检项目,产品规格书未要求的项目可不检验;检验条件如果产品规格书有规定,则以产品规格书为准;当客户对检验项目和检验方法等有特别要求时,以客户的要求为准。
输入全电压范围是指输入由最低输入电压到最高输入电压连续调节,但数据只需记录最低输入电压,额定输入电压,最高输入电压的情况。
输出全负载范围是指输出负载由最小负载到额定负载连续调节,但数据只需记录最小负载,半载,额定负载的情况。
高温低温分别指产品的工作温度或存储温度的上限和下限。
输入电源的频率要求为最小输入电压时47Hz(当设备能力达不到47 Hz时按设备能达到的最小频率输入)、最大输入电压时63Hz、额定高电压输入时为50 Hz、额定低电压输入时为60 Hz。
检验试验范围包含但不限于以下项目:
6.1 电气性能测试:空/负载输入输出电压、负载输入输出电压/电流/功率、效率、纹波&噪
声、功率因素、动态响应、开机时间、异常保护,耐压绝缘、漏电、接地、老化、温
升等测试。
6.2 环境适应性检验:高温、低温启动,高温、低温ON/OF循环冲击,高温、低温储存等试验。
6.3 机械检验:外观要求、尺寸测量、标记检查,跌落、振动、模拟运输等试验。
6.4 重要元器件检验:变压器、电感、场效应管、输出整流二极管、桥堆、滤波电容、X电
容、Y电容等重要元器件的型号、规格、厂商、生产批号的检验。
6.1 电气性能测试:
6.1.1 空载输入功率
测试说明:
参照产品Spec.,测试空载输入功率须在Spec.标示范围内,同时也需符合下表的限值(输入115V/60Hz和(或)230V/50Hz两种模式下测试):
测试方框图:
图1。
