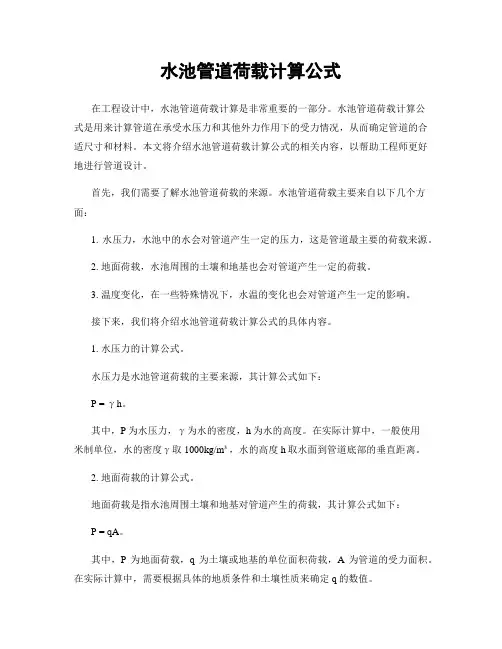

水池管道荷载计算公式
水池管道荷载计算公式在工程设计中，水池管道荷载计算是非常重要的一部分。
水池管道荷载计算公式是用来计算管道在承受水压力和其他外力作用下的受力情况，从而确定管道的合适尺寸和材料。
本文将介绍水池管道荷载计算公式的相关内容，以帮助工程师更好地进行管道设计。
首先，我们需要了解水池管道荷载的来源。
水池管道荷载主要来自以下几个方面：1. 水压力，水池中的水会对管道产生一定的压力，这是管道最主要的荷载来源。
2. 地面荷载，水池周围的土壤和地基也会对管道产生一定的荷载。
3. 温度变化，在一些特殊情况下，水温的变化也会对管道产生一定的影响。
接下来，我们将介绍水池管道荷载计算公式的具体内容。
1. 水压力的计算公式。
水压力是水池管道荷载的主要来源，其计算公式如下：P = γh。
其中，P为水压力，γ为水的密度，h为水的高度。
在实际计算中，一般使用米制单位，水的密度γ取1000kg/m³，水的高度h取水面到管道底部的垂直距离。
2. 地面荷载的计算公式。
地面荷载是指水池周围土壤和地基对管道产生的荷载，其计算公式如下：P = qA。
其中，P为地面荷载，q为土壤或地基的单位面积荷载，A为管道的受力面积。
在实际计算中，需要根据具体的地质条件和土壤性质来确定q的数值。
3. 温度变化的计算公式。
在一些特殊情况下，水温的变化也会对管道产生一定的影响。
其计算公式如下：ΔL = αLΔT。
其中，ΔL为管道长度的变化量，α为管道的线膨胀系数，ΔT为温度变化量。
在实际计算中，需要根据具体的管道材料和温度变化情况来确定α的数值。
综上所述，水池管道荷载计算公式涉及到水压力、地面荷载和温度变化等多个方面，需要工程师综合考虑各种因素来确定最终的管道设计方案。
在实际工程中，还需要考虑到管道的安全系数、材料的选择等因素，以确保管道在各种外力作用下能够安全可靠地运行。
在进行水池管道荷载计算时，工程师需要充分了解管道的受力情况，合理选择计算公式和参数，并进行合理的安全校核。

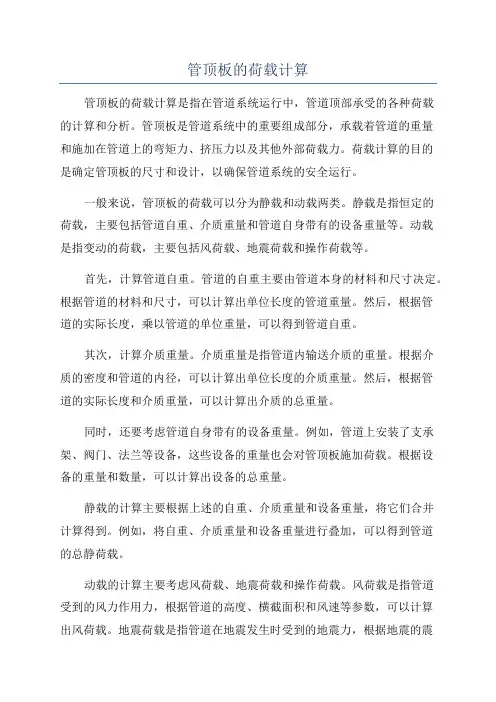

管顶板的荷载计算
管顶板的荷载计算管顶板的荷载计算是指在管道系统运行中，管道顶部承受的各种荷载的计算和分析。
管顶板是管道系统中的重要组成部分，承载着管道的重量和施加在管道上的弯矩力、挤压力以及其他外部荷载力。
荷载计算的目的是确定管顶板的尺寸和设计，以确保管道系统的安全运行。
一般来说，管顶板的荷载可以分为静载和动载两类。
静载是指恒定的荷载，主要包括管道自重、介质重量和管道自身带有的设备重量等。
动载是指变动的荷载，主要包括风荷载、地震荷载和操作荷载等。
首先，计算管道自重。
管道的自重主要由管道本身的材料和尺寸决定。
根据管道的材料和尺寸，可以计算出单位长度的管道重量。
然后，根据管道的实际长度，乘以管道的单位重量，可以得到管道自重。
其次，计算介质重量。
介质重量是指管道内输送介质的重量。
根据介质的密度和管道的内径，可以计算出单位长度的介质重量。
然后，根据管道的实际长度和介质重量，可以计算出介质的总重量。
同时，还要考虑管道自身带有的设备重量。
例如，管道上安装了支承架、阀门、法兰等设备，这些设备的重量也会对管顶板施加荷载。
根据设备的重量和数量，可以计算出设备的总重量。
静载的计算主要根据上述的自重、介质重量和设备重量，将它们合并计算得到。
例如，将自重、介质重量和设备重量进行叠加，可以得到管道的总静荷载。
动载的计算主要考虑风荷载、地震荷载和操作荷载。
风荷载是指管道受到的风力作用力，根据管道的高度、横截面积和风速等参数，可以计算出风荷载。
地震荷载是指管道在地震发生时受到的地震力，根据地震的震级、场地的基本加速度和管道的重量等参数，可以计算出地震荷载。
操作荷载是指人工施加在管道上的荷载，如管道上的维修和检测操作所施加的荷载。
综上所述，管顶板的荷载计算是一个综合考虑静载和动载的过程。
静载主要考虑管道的自重、介质重量和设备重量，动载主要考虑风荷载、地震荷载和操作荷载。
通过合理计算和分析，可以确定管顶板的尺寸和设计，确保管道系统的安全运行。
1033-2005管道荷载计算方法规定OK
T/ES 25 1033-2005
第5页
共 11 页
表2
结构及荷载的标准
荷载标注 集中荷载
均匀荷载
单位荷载
结构
管架主梁
3.1.3（1）（a） ——
O
管架次梁
3.1.3 （ 1）（ a ）
O
纵梁
3.1.3（1）（a） O
表4 荷载 等级 单位 荷载 计算 单位 荷载
a
0.050 0.059
b
0.075
0.06 ~ 0.084
c
0.100
0.085 ~ 0.109
d
0.125
0.110 ~ 0.134
荷载等级（单位：t/m2）
e
f
g
h
0.150 0.175 0.200 0.225
0.135 ~ 0.159
0.160 ~ 0.184
标准
T/ES 25 1033-2005
管道荷载计算方法规定
0
新编制
修改 标记
简要说明
2005-12-15 发布
全部
修改 页码
编制
校核
审核
审定
日期
2006-01-01 实施
中国石化集团宁波工程有限公司
中国石化宁波工程有限公司
管道荷载33-2005 第 1 页 共 11 页 实施日期：2006-01-01
(1)
式中
w:单位长度管重
b) 垂直管线的集中荷载
垂直管线上支点的集中荷载等于垂直部分全部荷载与水平部分 1/2 荷载之和。 例 2 垂直管线上集中载荷的计算方法：

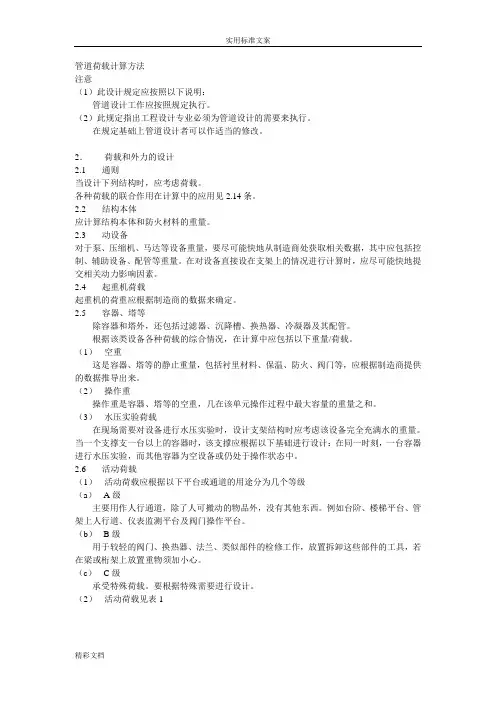

管道的荷载计算方法
管道荷载计算方法注意（1）此设计规定应按照以下说明：管道设计工作应按照规定执行。
（2）此规定指出工程设计专业必须为管道设计的需要来执行。
在规定基础上管道设计者可以作适当的修改。
2．荷载和外力的设计2.1通则当设计下列结构时，应考虑荷载。
各种荷载的联合作用在计算中的应用见2.14条。
2.2结构本体应计算结构本体和防火材料的重量。
2.3动设备对于泵、压缩机、马达等设备重量，要尽可能快地从制造商处获取相关数据，其中应包括控制、辅助设备、配管等重量。
在对设备直接设在支架上的情况进行计算时，应尽可能快地提交相关动力影响因素。
2.4起重机荷载起重机的荷重应根据制造商的数据来确定。
2.5容器、塔等除容器和塔外，还包括过滤器、沉降槽、换热器、冷凝器及其配管。
根据该类设备各种荷载的综合情况，在计算中应包括以下重量/荷载。
（1）空重这是容器、塔等的静止重量，包括衬里材料、保温、防火、阀门等，应根据制造商提供的数据推导出来。
（2）操作重操作重是容器、塔等的空重，几在该单元操作过程中最大容量的重量之和。
（3）水压实验荷载在现场需要对设备进行水压实验时，设计支架结构时应考虑该设备完全充满水的重量。
当一个支撑支一台以上的容器时，该支撑应根据以下基础进行设计：在同一时刻，一台容器进行水压实验，而其他容器为空设备或仍处于操作状态中。
2.6活动荷载（1）活动荷载应根据以下平台或通道的用途分为几个等级（a）A级主要用作人行通道，除了人可搬动的物品外，没有其他东西。
例如台阶、楼梯平台、管架上人行道、仪表监测平台及阀门操作平台。
（b）B级用于较轻的阀门、换热器、法兰、类似部件的检修工作，放置拆卸这些部件的工具，若在梁或桁架上放置重物须加小心。
（c）C级承受特殊荷载。
要根据特殊需要进行设计。
（2）活动荷载见表1表1 生活荷载2.7风荷载风荷载应根据UBC确定，假设以下几点：风驻点压力q=140kg/m2（在10米高度）方向“c”重要系数I=1风力可从各个方向作用于构筑物，应考虑其最不利的情况（最大逆风向）。
管顶板的荷载计算
管顶板的荷载计算
一、管道荷载计算概述
管道是一种重要的基础设施，可以用来运输水、污水、热水、气体、石油等流体，管道的广泛使用使我们的生活更加便利。
但是，由于管道上的内外压力及水流、风压等外部荷载，管道在运行过程中会受到大量的外拉拔力、曲折力、内部压力等荷载，如果不加以有效的受荷载计算，很容易破坏管道及管道周围的支撑，危及人民的生命安全。
因此，我们需要通过合理的荷载计算，确保管道的安全可靠性。
二、管道运行现场安全计算
1.管道支架支撑计算：确定管道支架的支撑位置、支撑强度、管道支架的支撑结构，以确保管道的支撑稳定。
2.管道上部结构荷载计算：计算管道的内部压力、曲折力、外拉拔力以及外部荷载，按规定确定管道的上部结构受荷载，确保管道上部结构受荷载变形符合要求。
3.管道上部板及支撑结构荷载计算：计算管道上部板及支撑结构的承载力，确定管道上部板的强度，确保管道上部板及支撑结构具有足够的承载力及强度，以抵抗管道外部及内部荷载的作用。
4.土壤受荷载计算：根据地下水位、渗流及其他外部荷载计算土壤受荷载。
管道荷载计算方法规定
中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院管道荷载计算方法规定目录1.范围2.荷载类型和组合2.1 荷载类型2.2 条件2.3 荷载组合3. 荷载计算方法3.1 管子荷载3.2 由热胀或热缩引起的水平荷载和垂直荷载3.3 摩擦力3.4 地震荷载、风荷载、雪荷载、冲击荷载工作规定中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共7 页管道荷载计算方法规定1. 范围本标准中包括的荷载数据的计算方法用于土建结构条件的设计。
2.荷载类型及组合2.1 荷载类型荷载数据应包含以下荷载:（1）管道荷载(自重及工作荷载)管道重量,保温材料,介质等（2）热胀或热缩引起的反作用力反作用力是由管子的热胀或对收缩以及位移约束引起的。
（3）摩擦力摩擦力是由管架上的管子的位移引起的。
（4）地震荷载(a) 由地震加速引起的荷载(b)由管道约束点与地震相关的位移引起的反作用力(反作用力的计算方法与热应力的计算方法类似) （5）风荷载（6）雪荷载（7）冲击荷载由安全阀气流或水锤的冲击引起的荷载。
（8）膨胀节的拉伸及反弹作用。
2.2条件荷载的计算应经过下述条件的研究。
当荷载已达到正常操作时的最大值，或其他操作情况下荷载的变化可以忽略不计，计算可仅以正常操作情况为基准。
（1）水压试验、气压试验充水重。
（2）正常操作条件。
正常操作条件不同于以下第（3）条中所述情形。
（3）特殊操作情况（a）开车情况（从开车到正常操作的过渡情况）。
管子从管架上松开，设备或管道等内部温度的临时变化引起的热应力。
（b）停车情况（从正常操作到停车的过渡情况）。
应考虑到与紧急停车相关的问题（压降等），开车时的情况也应考虑。
（c）除焦，再生操作，蒸汽转化等。
管道载荷及支架计算
管道载荷及支架计算
管道载荷计算主要包括以下几个方面：
1.管道本身重量的计算：管道的重量可以通过计算管道壁厚、外径和长度等参数，乘以单位长度的重量来得到。
其中，单位长度的重量可以通过查表或者根据材料密度计算得出。
2.流体压力的计算：根据管道所输送流体的性质、流速、管道的内径和壁厚等参数，可以计算出流体对管道施加的压力载荷。
通常情况下，流体压力会随着流体速度的增加而增加，而流体的密度和管道的内径也会对压力产生影响。
3.附加载荷的计算：除了管道本身的重量和流体压力，还需要考虑一些附加的载荷，如雪载和风载等。
这些载荷的大小可以通过地区的气候条件和相关规范进行计算。
支架计算主要包括以下几个方面：
1.支架类型的选择：根据管道的材料、直径、长度和所处环境条件等参数，选择适合的支架类型，如固定支架、弹性支架和滑动支架等。
2.支架数量和间距的确定：支架数量和间距的选择需要根据管道的重量和载荷来确定，以保证管道的稳定性和安全性。
3.支架材料的选用：支架材料的选用要考虑到其强度、刚度和耐腐蚀等性能，以适应不同工程条件下的使用要求。
4.支架设计的校核：支架的设计需要满足一定的强度和刚度要求，可以通过相关的计算方法和理论来进行校核。
总结起来，管道载荷及支架计算是一个综合性问题，需要对管道的重量、流体压力和附加载荷等进行计算，并根据管道特点进行合理的支架选择和设计。
这个过程需要结合工程实际情况和相关规范进行综合考虑，以保证管道系统的安全性和可靠性。
管道载荷及支架计算
管道载荷及支架计算管道是工业生产中常用的输送介质的一种设备，其安装和支撑是管道运行的重要保障。
在管道设计中，管道载荷及支架计算是必不可少的一环，本文将从管道载荷、支架类型、支架计算等方面进行介绍。
一、管道载荷管道载荷是指管道在运行过程中所受的各种荷载，包括自重、介质重量、水压、风荷载、地震荷载等。
其中，自重是指管道本身的重量，介质重量是指管道内介质的重量，水压是指管道内介质所产生的压力，风荷载是指管道所受的风力作用，地震荷载是指管道在地震过程中所受的震动力。
在管道设计中，对于不同的荷载要进行不同的计算，以确保管道的安全运行。
例如，在计算自重时，需要考虑管道材料、管径、壁厚等因素，以确定管道的自重；在计算介质重量时，需要考虑介质的密度、流量等因素；在计算风荷载时，需要考虑风速、管道高度、管道形状等因素。
二、支架类型支架是管道安装和支撑的重要组成部分，其作用是固定管道，防止管道在运行过程中发生过度变形或破坏。
根据不同的管道类型和荷载情况，支架可以分为固定支架、弹性支架、滑动支架等。
固定支架是指将管道固定在支架上，使其不能发生位移。
固定支架适用于荷载较大的管道，如高压管道、大口径管道等。
弹性支架是指通过弹性元件将管道与支架连接起来，使其能够在一定范围内发生位移。
弹性支架适用于荷载较小的管道，如低压管道、小口径管道等。
滑动支架是指通过滑动面将管道与支架连接起来，使其能够在一定范围内发生位移。
滑动支架适用于管道在运行过程中需要发生较大位移的情况，如地震荷载较大的地区。
三、支架计算支架计算是指对于管道的荷载情况和支架类型进行计算，以确定支架的数量、类型和位置。
支架计算需要考虑管道的荷载情况、管道的材料、管道的形状、管道的长度等因素。
在支架计算中，需要确定支架的间距和支架的位置。
支架的间距应根据管道的荷载情况和管道的长度来确定，一般情况下，支架的间距应小于管道的长度。
支架的位置应根据管道的荷载情况和管道的形状来确定，一般情况下，支架应放置在管道的转弯处、支座处和管道的接口处等位置。
管道荷载计算公式
管道荷载计算公式在管道设计中，荷载是指作用于管道上的外力或外载荷，包括静荷载和动荷载两种类型。
静荷载是指静止状态下的荷载，例如管道自重、土压力、液体静压力等。
动荷载是指动态状态下的荷载，例如流体冲击、地震力等。
管道荷载计算的目的是确定管道的最大荷载，并根据这些荷载确定管道的尺寸、材质和支撑方式，以确保管道的安全运行。
常用的管道荷载计算公式包括以下几种。
1. 管道自重计算公式：管道自重是指管道本身的重量。
管道自重的计算公式为：自重= πD^2/4 × L × γ，其中D为管道的外径，L为管道的长度，γ为管道材料的单位重量。
2. 土压力计算公式：土压力是指土壤对管道的压力。
土压力的计算公式为：土压力= γ × H × (1 - sinθ)，其中γ为土壤的单位重量，H为管道埋深，θ为土壤的内摩擦角。
3. 液体静压力计算公式：液体静压力是指管道内液体对管道壁的压力。
液体静压力的计算公式为：静压力= γ × H × A，其中γ为液体的单位重量，H为液体的高度，A为管道的截面积。
4. 流体冲击力计算公式：流体冲击力是指流体在管道中流动时对管道壁的冲击力。
流体冲击力的计算公式为：冲击力= 0.5 × ρ ×V^2 × A，其中ρ为流体的密度，V为流体的流速，A为管道的截面积。
5. 地震力计算公式：地震力是指地震时地面对管道的作用力。
地震力的计算公式为：地震力= γ × H × A × R，其中γ为土壤的单位重量，H为管道的埋深，A为管道的截面积，R为地震加速度。
以上是常用的管道荷载计算公式，通过根据具体情况选择合适的公式进行计算，可以得到管道在不同荷载下的应力和变形情况。
在实际工程中，为了保证管道的安全性和稳定性，通常会选择保守的设计参数进行计算，并考虑一些不确定因素，如材料的强度、温度变化等。
管架载荷计算
管架载荷计算规定1 总则本规定适用于设计管架时计算管道重量载荷、弹性载荷及摩擦力。
其余载荷如：风载、地震载荷等可根据需要按相应规定计算。
2 考虑承载的一般原则2.1 当采用可变弹簧支吊架时，与其相邻的刚性支架的载荷应适当加大。
一般取弹簧支吊架承受的最大载荷的15%作为转移载荷，作川在相邻刚性支架上。
2.2 对靠近泵，压缩机，汽轮机等敏感设备的支吊架，应能承受相应管段的全部重量。
2.3 计算安全阀排气管道上的支吊架载荷时（排气管口为T型的除外），尚应根据布置情况，考虑排气反作用力。
排气反力按下式计算：（2—1）式中：F—排气管上气流的反作用力，kg；Q—气体或蒸汽排放量，kg/h；K—气体或蒸汽的绝热指数；T—安全阀入口绝对温度，K；M—气体或蒸汽的分子量。
3 重量载荷的确定3.1 重量载荷包括管道、管道附件、保温层材料、介质的重量（当介质比重小于1,且管道需进行水压试验时按充水重量考虑）。
另外，根据需要考虑雪载荷等的作用。
3.2 由于管段形式和支承点所处位置不同，支吊架所承受的重量载荷亦不尽相同。
为此，本规定将一般管段大致分为几种主要形式，分别采用以下简化方法计算支吊架重量载荷。
3.2.1 水平直管段3.2.1.1 无集中载荷的水平直管段作用于管架上的重量载荷，按下式计算：式中：RA 、RB、RC—分别为直管段作用于A、B、C管架上的重量载荷，kg；q—每米管道的重量，kg/m；L1、L2—管段长度，m。
3.2.1.2 带有集中载荷（阀门等）的水平直管段作用于两端管架上重量载荷按下式计算：式中：P—集中载荷，kg；a、b—分别为集中载荷点至管架A、B的距离，m。
3.2.2 垂直L形管段作用于两端管架上的重量载荷，按下式确定。
3.2.3 Z形管段3.2.3.1 水平Z形管段平面Z形管段作用于两端管架上的重量载荷，其计算公式比较复杂，为简化计算可利用作图法进行。
作图步骤如下：先按比例画出AB管段各段长度，并在A、B两点间连直线，然后分别从L1、L2、L3各段的中点向AB引垂线，可分别得到a、b、c的长度，再将其代入式（3—8）和式（3—9），即可求出两支承点的载荷。
管道荷载计算方法规定
中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院管道荷载计算方法规定目录1.范围2.荷载类型和组合2.1 荷载类型2.2 条件2.3 荷载组合3. 荷载计算方法3.1 管子荷载3.2 由热胀或热缩引起的水平荷载和垂直荷载3.3 摩擦力3.4 地震荷载、风荷载、雪荷载、冲击荷载工作规定中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共7 页管道荷载计算方法规定1. 范围本标准中包括的荷载数据的计算方法用于土建结构条件的设计。
2.荷载类型及组合2.1 荷载类型荷载数据应包含以下荷载:（1）管道荷载(自重及工作荷载)管道重量,保温材料,介质等（2）热胀或热缩引起的反作用力反作用力是由管子的热胀或对收缩以及位移约束引起的。
（3）摩擦力摩擦力是由管架上的管子的位移引起的。
（4）地震荷载(a) 由地震加速引起的荷载(b)由管道约束点与地震相关的位移引起的反作用力(反作用力的计算方法与热应力的计算方法类似) （5）风荷载（6）雪荷载（7）冲击荷载由安全阀气流或水锤的冲击引起的荷载。
（8）膨胀节的拉伸及反弹作用。
2.2条件荷载的计算应经过下述条件的研究。
当荷载已达到正常操作时的最大值，或其他操作情况下荷载的变化可以忽略不计，计算可仅以正常操作情况为基准。
（1）水压试验、气压试验充水重。
（2）正常操作条件。
正常操作条件不同于以下第（3）条中所述情形。
（3）特殊操作情况（a）开车情况（从开车到正常操作的过渡情况）。
管子从管架上松开，设备或管道等内部温度的临时变化引起的热应力。
（b）停车情况（从正常操作到停车的过渡情况）。
应考虑到与紧急停车相关的问题（压降等），开车时的情况也应考虑。
（c）除焦，再生操作，蒸汽转化等。
管道的荷载计算方法
管道的荷载计算方法常见的管道荷载包括静荷载和动荷载两种。
静荷载主要包括以下几种情况：1.重力荷载：由于管道自身质量而产生的荷载。
根据管道及其附件的重量和长度，可以计算得到。
2.压力荷载：由于管道内介质的压力而产生的荷载。
压力大小与管道的直径、壁厚、介质性质和送气/液体的压力有关。
3.土壤荷载：管道埋地运行时，深埋在土壤中的管道会受到土壤的压力和重力的影响。
计算方法主要依据土壤工程力学原理。
4.风荷载：对于埋地或露天敷设的管道来说，风的作用也会产生一定的荷载。
计算方法包括风压计算和风力折减系数的确定。
动荷载主要包括以下几种情况：1.流体作用力：当管道内流体流动时，流体的动量会向管道施加压力，产生一定的荷载。
计算方法主要根据流体力学原理和压力损失公式。
2.振动荷载：管道运行时受到的振动荷载来自于流体流动引起的脉动和共振，以及管道与被支撑结构之间的摩擦振动。
计算方法主要依据振动力学原理和结构动力学计算方法。
3.温度荷载：由于介质温度变化引起的管道自身热膨胀，会产生一定的荷载。
计算方法主要依据热力学公式和材料的热膨胀系数。
对于不同类型的管道和支撑结构，荷载计算方法会有所不同。
一般设计规范中会给出详细的计算方法和公式，以保证管道及其支撑结构的安全可靠。
在进行荷载计算时1.确定设计准则：根据设计准则要求，确定需要考虑的荷载类型和等级。
2.收集必要的数据：需要获取管道及其附件的重量、尺寸、介质性质等数据，以及支撑结构的材料、截面形状和尺寸等数据。
3.制定计算模型：根据实际情况，制定合理的计算模型，包括管道和支撑结构的几何形状和边界条件。
4.进行荷载计算：根据设计准则和计算模型，进行荷载计算，分析管道和支撑结构的受力情况。
5.评估结果和进行调整：根据计算结果，评估管道和支撑结构的安全性，并根据需要进行结构调整和优化设计。
6.编制荷载计算报告：对荷载计算过程和结果进行总结和整理，编制荷载计算报告，为设计和施工提供依据。
管道工程量的计算方法
1．管道⼯程量。
（直管、管件、阀门、法兰及紧固件等）⼀般按管道系统计算。
⾸先在平⾯图上找到管道系统的进出⼝，每个系统从较⼤的管径算起，遇到异径管时开始改变管径。
管线上遇到三通时，表明在主⼲线管道上有⽀管线，则应把⽀管线的⼯程量⼀次计算完，包括⽀管线的管道、阀门、管件、法兰等，同时⽤铅笔作记号，可避免重复计算。
按照这种⽅法，把整个系统管线所有的⼯程量全部计算完，然后，再计算另另⼀个管道系统。
其次计算设备与设备之间向连接的管道，这⼀类管道在施⼯图上⽐较零散，容易漏项。
接着再计算设备本⾝的管道，如设备上部的排放管、有的要引到车间外，有的排放管道上还有阻⽕器安装：⼜如设备下部的排污管道，有的要引⼊排⽔沟，有的要安装钢漏⽃。
总之凡是属于管道安装范围的，都要逐台设备详细查看，把⼯程量计算好。
为了减少预算项⽬的数⽬及计价时简便，当⼀个⼯程项⽬内所有管道、阀门、管件和法兰等，计算完以后，要把各系统相同的⼯程量进⾏同类项合并。
如⼏个系统的管道安装，相同材质、规格、焊接⽅法时，项⽬可以合并。
当管道⼯程量同类项合并时，应根据管道类别的划分选定采⽤的焊接⽅法。
2．管⼝焊缝射线探伤⼯程量。
根据施⼯图纸及设计说明提供的条件，按管各系统的压⼒等级，输送介质等对应施⼯验收规范或设计⽂件要求的探伤⽐例，分别计算各类管道不同规格、壁厚探伤数量及拍⽚张数。
3．焊缝预热、后热与热处理⼯程量。
热处理，⼀般适⽤于⾼压碳钢和合⾦钢材质，在计算管道安装⼯程量时，如有这类管道，按照设计⽂件或施⼯验收规范要求计算热处理⼯程量。
4．管道⽀架⼯程量。
按施⼯图中管线上标有⽀架的位置和型号，查阅标准图或⼤样图管架的结构形式和钢材规格尺⼨，计算出管道⽀架的重量。
5．管道试压、吹扫、⼯程量。
按管道安装⼯程量计算。
没有特殊介质要求，⼀般采⽤液压试验。
6．刷油、防腐、保温⼯程量计算。
是管道安装⼯程附属项⽬，按设计要求、定额项⽬划分计算⾯积和体积。
7．管道⼟⽯⽅⼯程量计算。
深埋管道的荷载计算
• 〔H1取0.2，那么P=2592H+10+ P自重 +350〕
预测荷载
• 慢车道：
• 预测荷载=静荷载+活荷载
•
= Pj2+26000/〔〔1.1547H+5.5〕
*〔1.1547H+0.2〕〕〔kgf/ m2〕
预测荷载
• 行车道： • 预测荷载=静荷载+活荷载 •=
Pj2+1.2*31200/((1.1547H+5.5)*(1.1547H+ 0.2))〔kgf/ m2〕
预测荷载
• 绿化带：
• 预测荷载=静荷载Pj1= P填土+P自重
•
=∑ (ni*k*γ*h*L)+P自重
•
=1.2*1.2*1800*H*1+ρ*t
•
=2592H+ρ*t〔kgf/ m2〕
• ф90/96水泥管：Pj1=2592H+7.2〔kgf/ m2〕
• ф90/100PVC： Pj1=2592H+8〔kgf/ m2〕
• ф33/40硅芯管：Pj1=2592H+5.6〔kgf/ m2〕
• 计算结果可知，P自重可忽略不计。为简化计算
•
Pj=2592H
预测荷载
• 行道：
• 预测荷载=静荷载+活荷载
•
= Pj2+P人
•
= P路面+P填土+P自重+P人
•
=1.1*1*2400*H1*1+1.2*1.2*1800*H2*1+ P 自重+350〔kgf/ m2〕
预应力计算
• ф90/100PVC:
荷载作用下的位移计算过程
荷载作用下的位移计算过程在工程领域中，荷载作用下的位移计算是一项重要的任务。
位移是指结构或材料在受到外部荷载作用下发生的形变或位移。
通过计算位移，我们可以评估结构的稳定性、安全性以及性能。
本文将介绍荷载作用下的位移计算过程，并提供一些常用的计算方法。
荷载的类型在进行位移计算之前，我们需要了解结构所承受的荷载类型。
常见的荷载类型包括：1.静载荷：在结构上保持不变的恒定力或重力。
2.动载荷：随着时间变化的力或重力。
3.集中载荷：集中于结构某一点或某一区域的力。
4.分布载荷：均匀分布在结构上的力。
根据实际情况，我们可以选择适当的计算方法和理论来处理不同类型的荷载。
位移计算方法位移计算方法根据结构的类型和问题的复杂性而有所不同。
下面是一些常用的位移计算方法：静力学方法静力学方法是最简单和常见的位移计算方法之一。
这种方法根据结构的力学平衡条件来计算位移。
我们可以利用平衡方程和材料力学性质等基本原理来分析结构的受力和位移情况。
静力学方法通常适用于简单结构和小变形情况。
弹性力学方法弹性力学方法是一种更精确的位移计算方法。
这种方法基于结构材料的弹性性质，使用弹性力学理论来计算位移。
弹性力学方法考虑了结构与荷载之间的相对变形，通常适用于小变形情况。
在这种方法中，我们可以使用拉梅方程、叠加原理和应力应变关系等来求解位移。
有限元方法有限元方法是一种广泛应用于复杂结构的位移计算方法。
这种方法将结构离散化为有限数量的元素，并利用数值计算技术求解位移。
有限元方法可以模拟结构的非线性、大变形以及非常复杂的荷载情况。
使用有限元软件，我们可以通过建立结构的有限元模型，对结构进行数值分析，并计算位移。
其他方法除了上述方法外，还有一些其他的位移计算方法可供选择，如位移法、平衡法和位移矩阵法等。
每种方法都有其适用的场景和特点，我们可以根据具体问题来选择合适的方法。
位移计算过程进行位移计算时，我们通常需要遵循以下步骤：1.确定结构的荷载类型和大小，包括静力荷载和动力荷载。
管道安装工程量的计算(3篇)
第1篇一、引言管道安装工程是建筑工程的重要组成部分，涉及各种工业、民用和市政工程。
准确计算管道安装工程量对于控制工程成本、保证施工进度和质量具有重要意义。
本文将从管道安装工程量的计算方法、计算步骤以及注意事项等方面进行详细阐述。
二、管道安装工程量的计算方法1. 量方法量方法是最常用的管道安装工程量计算方法，适用于管道直径较大、长度较长的工程。
计算公式如下：工程量 = 管道直径× 管道长度× 管道数量2. 估算法估算法适用于管道直径较小、长度较短或施工条件复杂的工程。
计算公式如下：工程量 = （管道直径× 管道长度）× 管道数量× 估算系数估算系数根据实际情况确定，一般取0.9~1.2。
3. 图纸量方法图纸量方法适用于管道安装工程图纸较为完整、施工条件明确的工程。
计算公式如下：工程量 = 管道直径× 管道长度× 管道数量三、管道安装工程量的计算步骤1. 确定管道类型、直径、长度和数量根据工程图纸和设计要求，确定管道类型、直径、长度和数量。
对于不同类型的管道，计算方法可能有所不同。
2. 选择计算方法根据工程实际情况，选择合适的计算方法。
若管道直径较大、长度较长，可选用量方法；若管道直径较小、长度较短或施工条件复杂，可选用估算法或图纸量方法。
3. 计算工程量按照所选计算方法，计算出管道安装的工程量。
4. 修正工程量根据实际情况，对计算出的工程量进行修正。
如施工过程中可能出现的损耗、加工余量等。
5. 综合工程量将各个管道安装工程量进行汇总，得到整个管道安装工程的工程量。
四、管道安装工程量的计算注意事项1. 确保工程量计算准确在计算工程量时，要严格按照工程图纸和设计要求进行，避免因计算错误导致工程量不准确。
2. 考虑施工损耗在计算工程量时，要考虑施工过程中的损耗，如切割、焊接等。
通常情况下，损耗率取5%~10%。
3. 注意管道接口处理管道接口处理是管道安装工程中的重要环节，要确保接口严密、牢固。
